 技 术 交 底 记 录
表C2-1
编  号
01-C2-
工程名称
五里坨建设组团1#地块定向安置房
交底日期
2011年4月18日
施工单位
盐城二建集团第一项目部
分项工程名称
混凝土工程
交底提要
地下结构混凝土浇筑

交底内容：
一、施工准备
1.材料及机具：
1.1 落实商品混凝土数量、技术要求和供应时间，外墙C40抗渗等级P6，内墙强度C30，主楼柱子C30、车库独立柱子C50。 坍落度160-180mm。混凝土到现场后，由试验员对坍落度进行测定。如不合格立即由项目部管理人员签认后退场，不能使用。
1.2 地泵2台、BG10A手动布料杆2台、振动器3台，Φ50振捣棒5根、Φ30振捣棒5根、灰抖、胶皮水管、尺杆、绝缘靴、绝缘手套、小白线、手把灯等。
2.人员准备：
2.1管理人员现场工长1人，负责指挥施工。电工1人，负责施工用电及照明保障。试验员1人，负责砼各种试块的制作、坍落度的检测。
2.2操作人员：振捣手6人、布管下砼8人、看护钢筋2人、看护模板2人、后台放砼2人、地泵司机2人。
3.作业条件
3.1泵管在组装前已检查管内无杂物，安装后固定牢固,布料杆吊装到位。
3.2钢筋、模板、水电已办理完隐检手续。
3.3浇灌用水、电、马道准备齐全。
二、操作工艺
1.墙体混凝土强度等级见下表，要求常温施工砼初凝时间不早于6小时，常温施工砼终凝时间不大于12小时，入泵坍落度要求160-180mm。
地下结构 混凝土强度表

地下二层
地下一层
内墙
C30
C30
外墙与土接触
C40P6抗渗
C40P6抗渗
车库梁、板
C40
C40
主楼墙体柱子梁板
C30
C30
车库连墙体柱子
C40
C40
车库独立柱子
C50
C50
2工艺流程：商品砼搅拌→商品砼运输→砼浇筑→砼养护。
3浇灌前1小时进行作业前准备，振捣器线路接好，人员就位，泵管接到作业面，泵管经检交底内容：

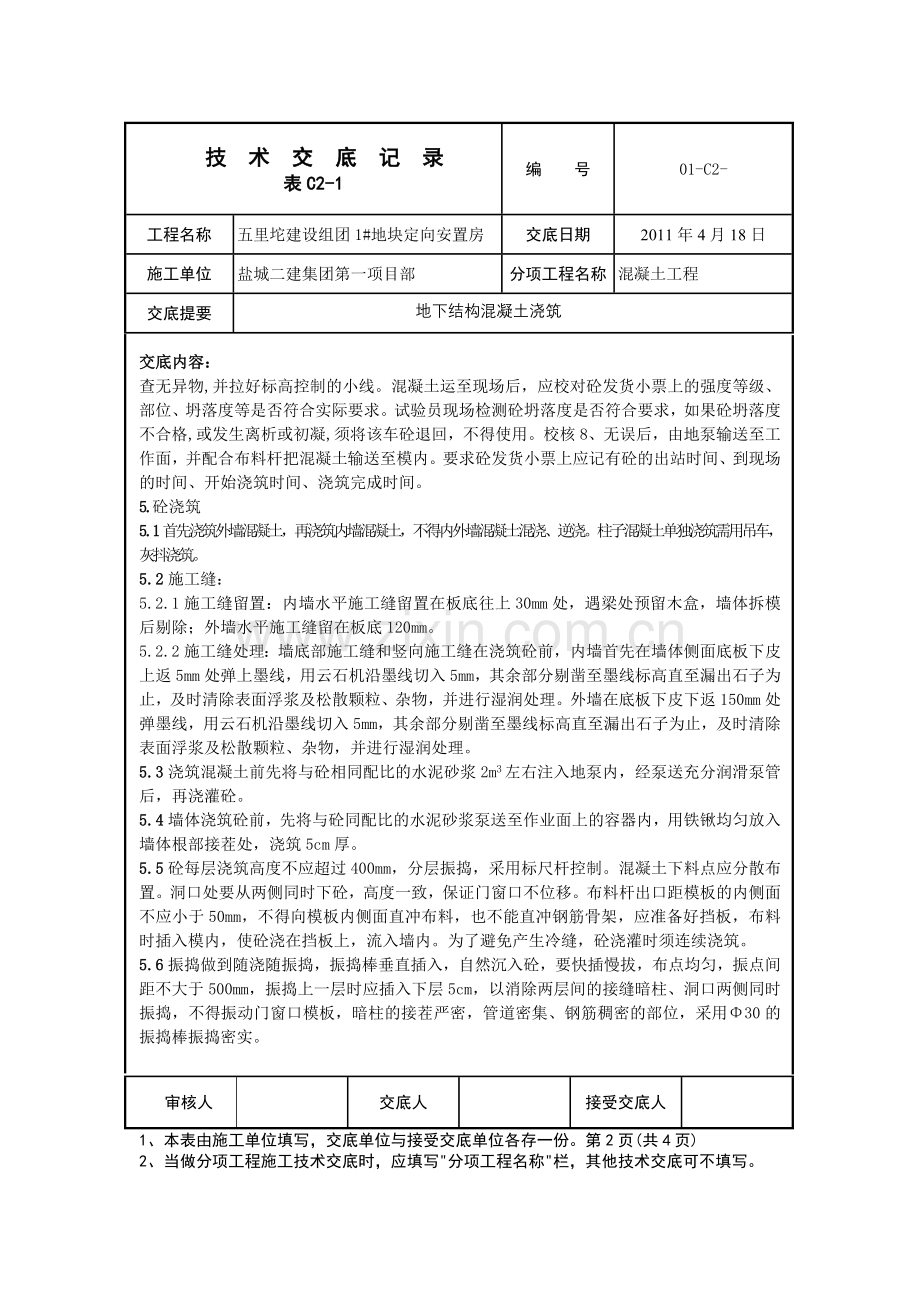

查无异物,并拉好标高控制的小线。混凝土运至现场后，应校对砼发货小票上的强度等级、部位、坍落度等是否符合实际要求。试验员现场检测砼坍落度是否符合要求，如果砼坍落度不合格,或发生离析或初凝,须将该车砼退回，不得使用。校核8、无误后，由地泵输送至工作面，并配合布料杆把混凝土输送至模内。要求砼发货小票上应记有砼的出站时间、到现场的时间、开始浇筑时间、浇筑完成时间。
5.砼浇筑
5.1首先浇筑外墙混凝土，再浇筑内墙混凝土，不得内外墙混凝土混浇、逆浇。柱子混凝土单独浇筑需用吊车，灰抖浇筑。
5.2施工缝：
5.2.1施工缝留置：内墙水平施工缝留置在板底往上30mm处，遇梁处预留木盒，墙体拆模后剔除；外墙水平施工缝留在板底120mm。
5.2.2施工缝处理：墙底部施工缝和竖向施工缝在浇筑砼前，内墙首先在墙体侧面底板下皮上返5mm处弹上墨线，用云石机沿墨线切入5mm，其余部分剔凿至墨线标高直至漏出石子为止，及时清除表面浮浆及松散颗粒、杂物，并进行湿润处理。外墙在底板下皮下返150mm处弹墨线，用云石机沿墨线切入5mm，其余部分剔凿至墨线标高直至漏出石子为止，及时清除表面浮浆及松散颗粒、杂物，并进行湿润处理。
5.3浇筑混凝土前先将与砼相同配比的水泥砂浆2m3左右注入地泵内，经泵送充分润滑泵管后，再浇灌砼。
5.4墙体浇筑砼前，先将与砼同配比的水泥砂浆泵送至作业面上的容器内，用铁锹均匀放入墙体根部接茬处，浇筑5cm厚。
5.5砼每层浇筑高度不应超过400mm，分层振捣，采用标尺杆控制。混凝土下料点应分散布置。洞口处要从两侧同时下砼，高度一致，保证门窗口不位移。布料杆出口距模板的内侧面不应小于50mm，不得向模板内侧面直冲布料，也不能直冲钢筋骨架，应准备好挡板，布料时插入模内，使砼浇在挡板上，流入墙内。为了避免产生冷缝，砼浇灌时须连续浇筑。
5.6振捣做到随浇随振捣，振捣棒垂直插入，自然沉入砼，要快插慢拔，布点均匀，振点间距不大于500mm，振捣上一层时应插入下层5cm，以消除两层间的接缝暗柱、洞口两侧同时振捣，不得振动门窗口模板，暗柱的接茬严密，管道密集、钢筋稠密的部位，采用Φ30的振捣棒振捣密实。

交底内容：
5.7振点的延续时间，以砼表面呈现浮浆、无气泡、不再沉落为达到要求，不得漏振或过振；振捣时振捣棒不得直接接触模板及钢筋，不得通过振捣模板来达到砼密实。
5.8砼振捣密实后，将上口甩出的钢筋加以整理，用木抹子按预定标高线将表面找平。
5.9砼养护：并设专人及时浇水养护，养护时应注意墙顶、柱顶等部位，保持墙体、梁、柱子砼湿润，时间不少于7天。
5.10信号工应随时查问作业面情况，检查对讲机是否可用。
三、质量要求
1.砼振捣密实，无漏振、过振、欠振、蜂窝、麻面、孔洞、露筋、烂根等缺陷。
2.墙体标高准确，表面平整良好，无裂缝。
3.浇筑时要保证钢筋、预留洞口、预埋钢板的位置。
4.允许偏差项目

项 目
允许偏差（mm）
检 查 方 法
1
轴线位移
3
尺量检查
2
标高
±5
用水准仪或尺量检查
3
截面尺寸
±3
尺量检查
4
柱子、墙体垂直度
5
用经纬仪或尺量检查
5
表面平整度
3
用2m靠尺和楔形塞尺检查
6
角线顺直度
3
拉线尺量
7
楼梯踏步宽、高
±3
尺量检查
8
角、线顺直
3
线 尺
9
预留洞口中心线位置
10
拉线、尺量
10
电梯井筒长、宽对中心线
+20，-0
吊线、尺量
11
保护层厚度
+5、-3
尺量
5.其他要求
5.1砼在浇筑过程中，不得随意加水，如现场发现砼不符合泵送要求，施工负责人应通知搅拌站进行调整。
5.2按试验方案留置混凝土试块。
5.3落地砼、清洗泵管砼不得用于结构中。
5.4砼泵管须置于专门搭设的架子上，不得直接放在钢筋上。
5.5施工人员要在操作平台上行走，且不得攀扶钢筋。
5.6墙体钢筋上的定位卡具不得随意拆除，不得随意掰弯墙体插筋。设专人看护钢筋，及时扶正、调整保证钢筋位置正确。
四、安全要求
1.施工人员进入现场戴好安全帽，出入走安全通道。
2. 作业面操作人员穿好绝缘靴，戴好绝缘手套，振捣器设专人顺线。
3. 夜间施工照明充足，接线由专职电工负责。
4.泵管架子经安全、栋号验收后方能使用，使用中定期检查架子及泵管的稳定性。

 审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各存一份。第4页(共4页)
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
