贵 阳 国 际 会 议 展 览 中 心

幕墙工程监理实施细则

编 制:
审 核:
审 批:

贵州三维工程建设监理咨询有限公司
会展中心项目监理部
5月7日

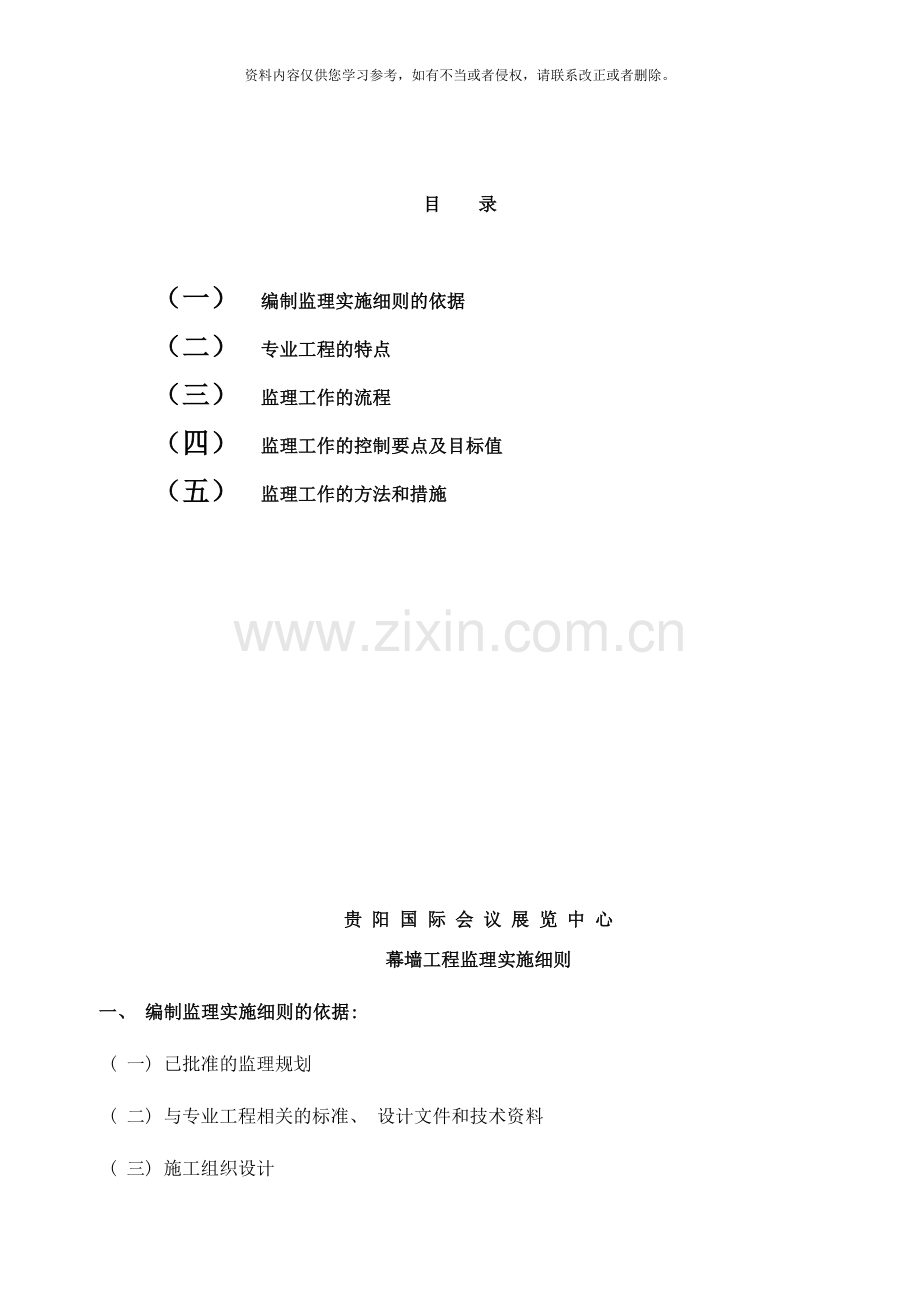

目 录

（一） 编制监理实施细则的依据
（二） 专业工程的特点
（三） 监理工作的流程
（四） 监理工作的控制要点及目标值
（五） 监理工作的方法和措施

贵 阳 国 际 会 议 展 览 中 心
幕墙工程监理实施细则
一、 编制监理实施细则的依据:
( 一) 已批准的监理规划
( 二) 与专业工程相关的标准、 设计文件和技术资料
( 三) 施工组织设计
( 四) 建筑装饰装修工程质量验收规范( GB50210- )
( 五) 建筑节能工程施工质量验收规范( GB50411- )
( 六) 钢结构工程施工质量验收规范( GB50205- )
二、 专业工程的特点:
贵阳国际会议展览中心项目位于贵阳市金阳新区迎宾路以南、 观山东路以北、 长岭北路以西、 紧邻贵阳市市级行政中心, 规划用地面积51.8公顷( 含市政绿化带) , 总建筑面积97.63万平方米, 其中计容面积63.39万平方米, 由国际展览中心、 国际生态会议中心、 五星级酒店、 观光大楼、 集中商业街、 风情商业街、 SOHO办公楼等相关配套设施组成的特大型展览中心, 为全国同类型展览项目一次性开发面积最大的工程, 为省、 市重点工程。
该项目幕墙工程展开面积为341358m2, 其中玻璃幕墙展开面积为82789 m2, 石材幕墙展开面积为40177 m2, 金属幕墙展开面积为258569 m2, 总造价为3.4亿元。详细内容见下表:

单位工程名称
幕墙形式 ( 玻璃、 金属、 石材)
空间位置
( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积

A1展厅
S=19800㎡

玻璃幕墙　

北立面
a2-16~a2-1　
± 0.0m~7.0m
钢龙骨外包铝合金
中空玻璃　

1900㎡　

北立面　
a2-14~a2-2　
11.0m~15.5m
钢龙骨外包铝合金
中空玻璃　
南立面　
　a2-1~a2-14
　11.0m~15.5m
钢龙骨外包铝合金
中空玻璃　

铝单板金属幕墙

北立面
a2-16~a2-1　
0.7 m~9.1 m

金属龙骨, 铝单板面板　

2.5㎜厚纯铝板　

5500㎡　

北立面　
a2-16~a2-1　
　20.0 m~22.0 m
南立面　
a2-1~a2-16
0.7 m~9.1 m　
南立面　
a2-1~a2-16　
　20.0 m~22.0 m
西立面　
a2-R1~a2-H1　
9.0 m~22.0 m　
石材幕墙　

南立面　
a2-R1~a2-H1　
± 0.0m~7.0m　
钢龙骨、 铝合金挂件　
花岗石面板、 背栓式　
2500㎡　
西立面　
a2-16~a2-1　
± 0.0m~7.0m
钢龙骨、 铝合金挂件　
花岗石面板、 背栓式　
　铝合金格栅装饰架
北立面　　
a2-16~a2-1　　
9.1 m~20.0 m　
钢龙骨、 穿孔铝板　
铝合龙格栅　
9900㎡　
面板规格及材质　

中空玻璃　
6+9A+6㎜　

　门玻璃
12㎜　

纯铝板　
2.5㎜　

　石材
　30㎜

　屋面板
铝镁锰合金0.9㎜　

单位工程名称
幕墙形式 ( 玻璃、 金属、 石材)
空间位置 ( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积
A2展厅　
S=19700㎡　

玻璃幕墙　

北立面　
a2-37~a2-22　　　
0.0m~7.0m　
钢龙骨外包铝合金　
中空玻璃　
1800㎡　
北立面　
a2-1~a2-23　
7.0m~9.1m
钢龙骨　　
纯铝板　　

7500㎡　

北立面　
a2-1~a2-23　
16m~18m　
南立面　
a2-23~a2-1　
7.0m~9.1m　
南立面　
a2-23~a2-1　
16m~18m　
东立面　
a2-H1~a2-R1　　
7.0m~18m　
石材幕墙　
南立面　
a2-22~a2-37　　　
0.0m~7.0m　
钢龙骨　
　花岗石、 背栓　
3500㎡　
东立面　
a2-H1~a2-R1　　
7.0m~18m　
铝合金格栅装饰架　
北立面　
a2-1~a2-22　
9.1m~16m　
钢龙骨、 铝合金　
穿孔铝板
6900　㎡　
南立面　
a2-22~a2-1　
9.1m~16m　
　B1展厅
S　=21000㎡

玻璃幕墙　
东立面
a2-W~a2-G1　　　
0.0m~16m　
钢龙骨外包铝合金　
中空玻璃　

北立面　
a2-17~a2-1　
7.0m~9.1m　
钢龙骨　
纯铝板　　

8000　

北立面　
a2-17~a2-1　
16m~18m　
南立面　
a2-1~a2-17　
7.0m~9.1m　
南立面　
a2-1~a2-17　
16m~18m
东立面　
a2-W~a2-G1　
16m~18m　
西立面　
a2- G1~a2- W　　
9.1m~18m　
石材幕墙　
北立面　
a2-16~a2-1　
0.0m~7.0m　
钢龙骨　
　花岗石、 背栓　

3800㎡　

南立面　
a2-1~a2-17　
0.0m~7.0m　
东立面　
a2-Y~a2-B1　
0.0m~7.0m　

单位工程名称
幕墙形式 ( 玻璃、 金属、 石材)
空间位置 ( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积
B1展厅　
石材幕墙
西立面
a2- G1~a2- X　　
0.0m~7.0m　
钢龙骨　　

3800㎡　
铝合金格栅装饰架　　
北立面　
a2-16~a2-3　
9.1m~16m　
钢龙骨、 铝合金　　
穿孔铝板　
7600㎡　
南立面　
a2-3~a2-16　
9.1m~16m　
B2展厅　
S=2 ㎡　
玻璃幕墙　　
西立面　
a2- G1~a2- X　
0.0m~16m　
钢龙骨外包铝合金　

中空玻璃　
1600㎡　
北立面　　
a2-37~a2-22　
7.0m~9.1m　　
　纯铝板
8000㎡　
北立面　
a2-37~a2-22　
16m~18m　
南立面　　
a2-22~a2-37　
7.0m~9.1m　
南立面　
a2-22~a2-37　
16m~18m　
东立面　
a2- X ~a2-G1　
9.1m~18m　
西立面　
a2- G1 ~a2-X　
㎜16m~18m　
石材幕墙　
北立面　
a2-37~a2-20　
0.0m~7.0m　　
　钢龙骨、 铝合金挂件　
花岗石、 背栓　
　3600㎡　
南立面　　
a2-20~a2-37　
东立面　
a2- X~a2- G1
西立面　
a2- B1~a2- Y　
铝合金格栅装饰架　　
北立面　
a2-37~a2-22　
9.1m~16m　
钢龙骨、 铝合金　　
穿孔铝板　
8800㎡
南立面　
a2-22~a2-37　

单位工程名称
幕墙形式 ( 玻璃、 金属、 石材)
空间位置
( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积
C1展厅　
S=21000㎡　　
玻璃幕墙　　
东立面　
a2-W~a2-G1　
0.0 m~16 m
钢龙骨、 外包铝合金　
中空玻璃　
1700㎡　
北立面　
a2-17~a2-1　
7.0m~9.1 m
　钢龙骨
纯铝板　　
7900㎡　　
北立面
a2-17~a2-1　
16m~18 m
南立面　
a2-1~a2-17　
7.0m~9.1 m　
南立面　
a2-1~a2-17　
16m~18 m　
东立面　
a2-W~a2-G1　
16m~18 m　　
西立面　
a2- G1~a2- W　
9.1m~18 m　　
石材幕墙　
北立面
a2-16~a2-1　
0.0m~7.0 m　
　钢龙骨
　花岗石、 背栓　　
3600㎡　　
南立面　
a2-1~a2-17　
东立面　
a2-Y ~a2- B1
西立面　
a2- G1~a2- X　
铝合金格栅装饰架　
北立面
a2-16~a2-3　
9.1m~16 m　
钢龙骨、 铝合金　
穿孔铝板　　
7800㎡　
南立面　
a2-3~a2-16　
C2展厅　
S=2 ㎡　
玻璃幕墙　
西立面　
a2- G1~a2-X　
0.0 m~16 m
钢龙骨、 外包铝合金　
中空玻璃　
1600㎡　
铝单铝板幕墙　
北立面　
a2-37~a2-22　
7.0m~9.1 m
　钢龙骨
纯铝板　　
7810㎡　　
北立面
a2-37~a2-22　
16m~18 m
南立面　
a2-22~a2-37　
7.0m~9.1 m　
南立面　
a2-22~a2-37　
16m~18 m　
东立面　
a2- X ~a2-G1　
9.1m~18 m　　
西立面　
a2- G1~a2- X　
16m~18 m　　

单位工程名称
幕墙形式 ( 玻璃、 金属、 石材)
空间位置 ( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积
C1展厅　
S=2 ㎡　
石材幕墙　
北立面
a2-37~a2-20　
0.0m~7.0 m　
　钢龙骨
　花岗石、 背栓　　
3600㎡　　
南立面　
a2-20~a2-37　
东立面　
a2- X~a2- G1
西立面　
a2- B1~a2- Y　
铝合金格栅装饰架　
北立面
a2-16~a2-3　
9.1m~16 m　　
钢龙骨、 铝合金　　
穿孔铝板　　
8990㎡　
南立面　
a2-22~a2-37　
　C 2展厅
　S=21000㎡　

玻璃幕墙　
南立面　
a2- 1~a2-17　
0.0m~7.0 m
钢龙骨、 外包铝合金　
中空玻璃　
1400㎡　
东立面　
a2-B~a2-K　
0.0m~16 m
铝单铝板幕墙　
北立面　
a2-1~a2-17　
7.0m~9.1 m
钢龙骨　
纯铝板
7700㎡
北立面
a2-1~a2-17　
16m~18 m
南立面　
a2-17~a2-1　
7.0m~9.1 m　
南立面　
a2-17~a2-1　
16m~18 m　
东立面　
a2- B ~a2- K　
16m~18 m　　
西立面　
a2- K ~a2- B　
9.1m~18 m　　
石材幕墙　
北立面
a2-17~a2-1　
0.0m~7.0 m
钢龙骨　　

花岗石、 背栓

3600㎡　　　

东立面　
a2-C~a2-E　
西立面　
a2- K ~a2- B　
铝合金格栅装饰架　
南立面　
a2-3~a2-16　
9.1m~16 m　
钢龙骨、 铝合金
穿孔铝板　
8300㎡
C2展厅　
铝合金格栅装饰架
北立面
a2-16~a2-3　
9.1m~16 m　　
钢龙骨、 铝合金　　
穿孔铝板　　
8300㎡　

单位工程名称
幕墙形式
( 玻璃、 金属、 石材)
空间位置
( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积
D2展厅　
S=23000㎡　　
玻璃幕墙　　
南立面　
a2-20~a2-37　
0.0m~7.0 m
钢龙骨、 外包铝合金　
中空玻璃　
1900㎡　　
西立面　
a2- K ~a2- B　
0.0m~16 m
铝单板幕墙
北立面
a2-1~a2-20　
7.0m~9.1 m
钢龙骨
纯铝板
7980㎡　
北立面
a2-1~a2-20　
16m~18 m
南立面　
a2-20~a2-1　
7.0m~9.1 m　
南立面　
a2-20~a2-1　
16m~18 m　
东立面　
a2- B ~a2- K　
9.1m~18 m　　
西立面　
a2- K ~a2- B　
16m~18 m　　
石材幕墙　
北立面
a2-37~a2-22　
0.0m~7.0 m　
　钢龙骨
　花岗石、 背栓　　
3600㎡
西立面　
a2-E~a2-C　
东立面　
a2- B ~a2- K
铝合金格栅装饰架　
北立面
a2-1~a2-22　
9.1m~16 m　
钢龙骨、 铝合金　
穿孔铝板　　
9520㎡
南立面　
a2-22~a2-1　

单位工程名称
幕墙形式
( 玻璃、 金属、 石材)
空间位置
( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积
a1商业　
S=1191.98㎡　　
铝板吊顶　　
东立面　
a1-F~
40~43.5
热镀锌钢龙骨铝合金　
2.5㎜铝板
1191.98㎡　　
铝板造型
南北立面
a1-1~×10　
19~43.5
3164.15㎡　
铝板造型
东立面
a1-A~X1　
40-43.5
270㎡
穿孔铝板
南北立面　
a1-1~10　
19-43.5　
3㎜铝板
839.16㎡
铝板幕墙
屋面　
a1-h~v1　
43.5　
2.5㎜铝板
597.8㎡
屋采光顶　
a1-S1~G1
a1-L~W　
40.5　　
3㎜铝板
1222.5㎡
屋采光顶　
a1- F ~X1　
41.5~43.5　　
3㎜穿孔铝板弧形
2225.3㎡
屋面
a1- F ~X1　
41.5~43.5
3㎜穿孔铝板弧形　　
11683.58㎡
铝板; 氟碳喷涂铝板 铝合金: 灰色系列200系列铝合金
明框玻璃幕墙
东立面
a1-B~A1 1-2层
a1-D1~D11-2层
±0.0~13
铝合金热镀锌
6( low-E) +9A+6
5043.68㎡
北立面、 南立面
3层以上
±0.0~19
钢架
浅灰色钢化中空玻璃
东立面
a1- F ~Y 4层
14.5~16
6( low-E) +9A+6
浅灰色钢化中空玻璃
499.45㎡
东立面
a1-D1~D1 1层
±0.0~5.5
248.1㎡
隐框玻璃幕墙
南立面
2-3层
6.5~19
905.17㎡
东立面
a1-A1~D 2层
6.5~37
846.75㎡
明框玻璃幕墙
东立面
a1-Q1~X11-3层
±0.0~19
624.1㎡
隐框玻璃幕墙
东立面
a1-A~U 3层
13~19
259.28㎡
单位工程名称
幕墙形式
( 玻璃、 金属、 石材)
空间位置
( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积

a1集中商业　
S=1191.98㎡　　
铝板幕墙　　
东立面　
a1-F~X1
±0.0~16.4
铝合金、 钢方通　
2.5㎜铝板

1146.73㎡

西立面、 屋面
L型装饰构架
31~43.5
23247㎡　

东面商场入口
铝板包边
±0.0~6.5
2238.98㎡

东立面　
大部分
±0.0~43.5　
6058㎡
铝板幕墙
屋面、 南北面　
a1-A1~D1
　a1-1~3
43.5　
1009.85㎡
西面
楼梯下包铝板

103.6㎡
东立面　
广告牌包边
13~43.5　　
1435㎡
西立面
广告灯箱位　
25.5~30
911.58㎡
铝板吊顶
东南 立面
石材下吊顶铝板
19~43.5
1234.5㎡
2.5铝板: 灰色系列2.5㎜氟碳喷涂铝板。 铝合金: 灰色系列200系列铝合金。钢方通: 热镀锌钢方通
点式玻璃幕墙
屋面
a1- A1 ~D1
a1-3~6轴
40.5
不锈钢。镀锌钢、
粉末喷涂钢构
8( low-E) +9A+8
1.52PVB+8中空钢化
夹胶玻璃
182.6㎡
石材幕墙
东、 南立面
a1-1~10
13~31
钢龙骨、 铝合金不锈钢
30㎜厚石材
3212.86㎡
铝合金幕墙
东立面
a1- A~1/ E
20~24
铝合金
铝型材挤压铝格栅
198.7㎡
南、 北立面
a1-1~10
19~41.5
.2㎡
玻璃栏杆
东、 南立面

不锈钢粉末喷涂钢构
6+1.14PVB+6㎜
夹胶玻璃
541.6㎡
玻璃雨棚
西立面
a1- D1~ A1
34.5
8+1.52PVB+8㎜夹胶玻璃

44㎡
单位工程名称
幕墙形式
( 玻璃、 金属、 石材)
空间位置
( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积
b1地下商业
明框玻璃幕墙
东北立面
b1- A~ T
b1-1~20
-25~5.7
铝合金不锈钢

6( low-E) +12A+6深蓝色钢化中空玻璃
2795㎡
隐框玻璃幕墙
东、 北立面、 屋面
b1- A~ T
b1-1~20
-6.5~5.7
6( low-E) +12A+6浅灰色钢化中空玻璃
1679.7㎡
点式玻璃
东、 北立面
b1- G~ R
b1- 11~16
-19~6.5
粉末喷涂钢龙骨不锈钢
8( low-E) +12A+8深蓝色钢化中空玻璃
818.5㎡
石材 幕墙
东立面、 北立面
b1- A~ T
b1-1~20
-24~5.7
热锌镀钢龙骨、 铝合金、 不锈钢
30㎜花岗岩
2054㎡
铝材幕墙
东北立面
b1- A~ T
b1-1~20
-19~5.7
热锌镀钢龙骨、 铝合金、 不锈钢
灰色系列200系列2.5㎜氟碳喷涂铝板
902.3㎡
玻璃栏杆
东北立面
b1- A~ T
b1-1~20
-19~1.5
不锈钢
6+1.52PVB+6㎜
夹胶玻璃
674㎡
a2-3电子商业
玻璃幕墙
南立面
a2-12~a1-3
±0.0~19
热锌镀钢龙骨、 铝合金、 不锈钢
6+1.52PVB+6㎜
钢化中空玻璃
470.85㎡
石材幕墙
a2-12~43
30㎜花岗岩
1190㎡
铝板幕墙
a2-12~43
灰色2.5㎜氟碳喷涂铝板
120.3㎡
铝合金格栅
a2-13~18
12~34.5
热锌镀钢龙骨、 铝合金
铝合金格栅
646.11㎡

单位工程名称
幕墙形式
( 玻璃、 金属、 石材)
空间位置
( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积
c1会议中心
单元式玻璃幕墙
东立面
c1-J-C1-K
-6m-29.5m
单元挂件( 钢件)
单元内层: 6+12A+6LOW-e钢化中空。外层8㎜钢化玻璃。

石材幕墙

c1-L-C1-S
±0.00 m -27.5 m
钢件

石材:30㎜厚1000×550

铝板幕墙
东立面
c1-J-C1-K
-6m-29.5m
2.5㎜灰色铝板
400㎡
单元式双层玻璃幕墙
北立面
C1-7-C1-1
±0.00 m -29.85 m
单元内层: 6+12A+6LOW-e钢化中空。外层8㎜钢化玻璃。
1200㎡
石材幕墙
北立面
C1-13-C1-10
C1-13-C1-9
±0.00-8.5m 14.3m-20.5 m
300㎡
石材 幕墙
北立面
C1-7-C1-1
±0.00 m -27.5 m
石材:30㎜厚1000×550

点式幕墙
北立面
C1-5-C1-2
±0.00 m -11.5 m
12㎜厚橱窗玻璃
200㎡
单元式双层玻璃幕墙
西立面
C1-R-C1-A
±0.00m-27.5 m
单元内层: 6+12A+6LOW-e钢化中空。外层8㎜钢化玻璃
4200㎡
石材幕墙
C1-S-C1-L
石材:30㎜厚1000×550
1000㎡

单位工程名称
幕墙形式
( 玻璃、 金属、 石材)
空间位置
( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积
会议中心
铝板幕墙
西立面
c1-R-C1-A
±0.00 m -29.85 m
钢件

石材:2.5㎜厚灰色铝板
400㎡
双层幕墙
南立面
c1-1-C1-6
±0.00 m -27.5 m
6+12A+6LOW-e钢化中空。外层8㎜钢化玻璃。
350㎡
c1-9-C1-13
14.00m-20.00 m
200㎡
石材幕墙
南立面
C1-1-C1-6
14.00m-27.5m
石材:30㎜厚1000×550
150㎡
铝板幕墙
南立面
C1-1
14.00m-27.5m
2.5㎜厚灰色铝板
150㎡
C1-14
-6.15m-29.85m
屋面板
铝镁锰合金: 0.9㎜厚

酒店
玻璃幕墙
东立面
2-16/A
7.600-31.600
不锈钢挂件
8LOW-E+12+8
1500㎡
19-34/A
4-8/A
7.600-23.600
铝合金龙骨
620㎡
23-27/A
7.600-19.600
8-12/A
800㎡
27-30/A
7.600-23.600
12-16/A
390㎡
19-1/22A
2-16/A
0.00-5.500
不锈钢龙骨
600㎡

单位工程名称
幕墙形式
( 玻璃、 金属、 石材)
空间位置
( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积
酒店
玻璃幕墙
东立面
19-34/A
+0.00 m -5.500
不锈钢龙骨

8LOW-E+12+8
600㎡
双层幕墙
南立面
G-A/1
7.600-31.600
800㎡
石材幕墙
南立面
J-G/1
5.500-31.600
30㎜
1100㎡
玻璃幕墙
L-J/1
7.600-31.600
8LOW-E+12+8
750㎡
X-M/28
铝合金龙骨
150㎡
双层玻璃幕墙
南立面
X-P/14-28
-5.500-5.500
铝合金龙骨(内侧)
8LOW-E+12+8( 外) 12㎜
800㎡
石材幕墙
南立面
P-L/14
-5.500-15.600
钢龙骨
30㎜
300㎡
玻璃幕墙
西立面
16-1/L
-5.500-31.600
钢挂件
8LOW-E+12+8
2750㎡
28-19/L
7.600-31.600
1500㎡
石材幕墙
33-28/W
-5.500-36.00
钢龙骨
30㎜
1300
双层玻璃幕墙
2-14/X
-5.500-15.600
不锈钢挂件
8LOW-E+12A+8( 外) 12㎜
1600㎡
玻璃幕墙
北立面
N-X/34
7.600-31.600
铝合金龙骨
8LOW-E+12A+8
1800㎡
A-F/34
7.600-31.600
950㎡
K-L/34-35
7.600-31.600
1700㎡
石材幕墙

N-X/34
-5.500-7.600
钢龙骨
30㎜
800㎡

单位工程名称
幕墙形式
( 玻璃、 金属、 石材)
空间位置
( 东、 南、 西、 北、 屋面)
起止轴线
起止标高
龙骨及挂件材质
面板名称及构造
展开面积
酒店
石材幕墙
北立面
A-L/34
±0.00-7.600
钢龙骨
30㎜
270㎡
玻璃幕墙
内侧面
A-D/16
11.600-31.600
钢挂件

8LOW-E+12A+8
900㎡
D - A /19
900㎡
K-L/16
700㎡
L - K /19
700㎡
玻璃幕墙
内庭部分
5-11/J
6.700-32.300
铝龙骨
8+12A+8LOW-E
700㎡
内庭部分
24-32/J
±0.00-32.300
铝龙骨
900㎡
内庭部分
28-22/D
11.600-32.300
铝龙骨
900㎡
11-8/ D
7.600-32.300

700㎡
石材幕墙
1-3/J
±0.00-36.000
钢龙骨
30㎜
800㎡
32-35/J
±0.00-36.000
800㎡
29-28/D
6.700-36.00
25㎜
200㎡
8-5/ D
6.700-36.00
30㎜
200㎡
金属幕墙
内庭部分
33-29/ D
7.600-32.300
不锈钢龙骨
3㎜铝单板
650㎡
3-1/ D
7.600-32.300
270㎡
15-16/J
14.900-32.300
150㎡
19-20/ J
20-19/ D
130㎡

金属幕墙
内庭部分
16-15/D
14.900-32.300
不锈钢龙骨
3㎜铝单板
130㎡

三、 监理工作的流程:
( 一) 施工阶段的监理程序图:
组建监理班子开展前期工作
组织召开监理工作交底会
实施工程监理
组织工程初验
组织工程正式验收
编写施工阶段监理工作总结
编制监理实施细则
编写工程评估报告

( 二) 工程质量控制工作流程图:
监理工程师签署工程质量报验单
监理工程师质量检查
自检合格后填写工程质量报验单
工程开工或每道工序完成后
进行下道工序施工
合 格
承包单位自检
工程施工申请

施工单位整改
不合格

不合格

( 三) 材质审核流程图:

施工单位提出样品和技术资料、 填写( 成品、 半成品供应单位资质报审表)

监理工程师审核( 否)

施工单位采购

附质保书及检测报告进场、 施工单位抽样检测、 填写工程材料报审表

投入使用
监理工程师核验并按规定进行见证取样送检( 不合格)
合 格

四、 监理工作的控制要点及目标值:
( 一) 掌握幕墙工程验收时应具备的资料:
1、 幕墙工程的施工图纸、 结构计算书、 设计说明及其它设计文件。
2、 建筑设计单位的幕墙工程设计的确认文件。
3、 幕墙工程所用各种材料、 五金配件、 构件及组件的产品合格证书、 性能检测报告、 进场验收记录和复检报告。
4、 幕墙工程所用硅酮结构胶的认定证书和抽查合格证明; 进口硅酮结构胶的商检证; 国家指定检查机构出具的硅酮结构胶相容性和剥离粘结性试验报告; 石材用密封胶的耐污染性试验报告。
5、 后置埋件的现场拉拔强度检测报告。
6、 幕墙的抗风压性能、 空气渗透性能、 雨水渗漏性能及平面变形性能检测报告( 四性报告) 。
7、 打胶、 养护环境的温度、 湿度记录; 双组份硅酮结构胶的混匀性试验记录及拉断试验记录。
8、 防雷装置测试记录。
9、 隐蔽工程验收记录。
10、 幕墙构件和组件的加工制作记录; 幕墙安装施工记录。
( 二) 掌握幕墙工程材料及其性能指标的复验( 见证取样送检) 项目:
1、 铝塑复合板的剥离强度。
2、 石材的弯曲强度, 室内用花岗岩的放射性。
3、 玻璃幕墙用结构胶的邵氏硬度、 标准条件拉伸粘结强度、 相容性试验; 石材用结构胶的粘结强度 ; 石材用密封胶的污染性。
4、 保温材料的导热系数、 密度。
5、 幕墙玻璃的可见光透射比、 传热系数、 遮阳系数、 中空玻璃露点; 隔热型材的抗拉强度、 抗剪强度。
( 三) 掌握幕墙隐蔽工程验收项目:
1、 预埋件( 或后置埋件) 。
2、 构件的连接节点。
3、 变形缝及墙面转角处的构造节点。
4、 幕墙防雷装置。
5、 幕墙防火构造。
6、 幕墙周边与墙体的接缝处保温材料的填充。
7、 热桥部位、 断热节点。
8、 单元式幕墙板块间的接缝构造。
9、 冷凝水收集和排放构造。
10、 幕墙的通风换气装置。
( 四) 幕墙工程材质、 连接构造、 施工工艺、 加工工艺等的监理要点:
1、 幕墙工程所用的各种材料、 构件和组件的质量应符合设计要求及国家现行产品标准和工程技术规范的规定。检验方法: 检查材料、 构件、 组件的产品合格证、 进场验收记录、 性能检测报告和材料的复验报告。
2、 幕墙构架立柱的连接金属角码与其它连接件应采用螺栓连接, 并应有防松动措施。
3、 隐框、 半隐框幕墙所采用的结构粘结材料必须是中性硅酮结构密封胶, 其性能必须符合《建筑用硅酮结构密封胶》( GB16776) 的规定; 硅酮结构胶必须在有效期内使用。
4、 立柱和横梁等主要受力构件, 其壁厚应符合设计要求, 且铝合金型材壁厚不应小于3.0mm, 钢型材壁厚不应小于3.5mm。
5、 隐框、 半隐框幕墙构件中板材与金属框之间硅酮结构密封胶的粘结宽度应符合设计要求, 且不得小于7.0mm。
6、 硅酮结构密封胶应打注饱满、 并应在温度15℃～30℃、 相对湿度50%以上、 洁净的室内进行; 不得在现场墙上打注。
7、 幕墙的防火材料、 防火层厚度和宽度必须符合设计要求, 并应在楼板处形成防火带; 防火层应采取隔离措施, 防火层的衬板应采用经防腐处理且厚度不小于1.5mm的钢板, 不得采用铝板; 防火层的密封材料应采用防火密封胶; 防火层与玻璃不应直接接触、 一块玻璃不应垮两个防火分区。
8、 主体结构与幕墙连接的各种预埋件, 其数量、 规格、 位置和防腐处理必须符合设计要求。
9、 幕墙的金属框架与主体结构预埋件的连接、 立柱与横梁的连接及幕墙面板的安装必须符合设计要求, 安装必须牢固。
10、 单元幕墙连接处和吊挂处的铝合金型材的壁厚应符合设计要求, 且不得小于5.0mm。
11、 立柱应采用螺栓与角码连接、 螺栓直径应符合设计要求, 且不小于10mm, 不同金属材料接触时应采用绝缘垫片分隔, 以免产生电化学反应。
12、 幕墙的抗震缝、 伸缩缝、 沉降缝等部位的处理应保证缝的使用功能和饰面的完整性。
◆玻璃幕墙工程监理要点:
1、 玻璃幕墙的造型和立面分格应符合设计要求。
2、 幕墙应使用安全玻璃, 玻璃的品种、 规格、 颜色、 光学性能及安装方向应符合设计要求; 玻璃厚度必须符合设计要求, 且厚度不小于6.0mm, 全玻幕墙肋玻璃的厚度不应小于12mm。
3、 幕墙的中空玻璃应采用双道密封, 镀膜面应在中空玻璃的第2或第3面上。
4、 幕墙的夹层玻璃应采用聚乙烯醇缩丁醛( PVB) 胶片干法加工合成的夹层玻璃。点支承玻璃幕墙夹层玻璃的夹层胶片( PVB) 厚度不能小于0.76mm。
5、 钢化玻璃不得损伤, 8.0mm以下的钢化玻璃应进行引爆处理。
6、 隐框和半隐框玻璃幕墙, 每块玻璃下端应设置两个铝合金或不锈钢托条, 其长度不应小于100mm, 厚度不小于2mm, 托条外端应低于玻璃外表面2mm。
7、 明框玻璃幕墙的玻璃与构件不得直接接触, 玻璃四周与构件凹槽底部应保持一定的空隙, 每块玻璃下部应至少放置两块宽度与槽口宽度相同、 长度不小于100mm的弹性定位垫块, 玻璃两边嵌入量及空隙应符合设计要求。玻璃四周橡胶条的材质、 型号应符合设计要求, 镶嵌应平整, 胶条长度应比边框内槽长1.5%~2.0%, 橡胶条在转角处应斜面断开, 并用粘结剂粘结牢固后嵌入槽内。
