建筑工程制图与识图练习题.doc

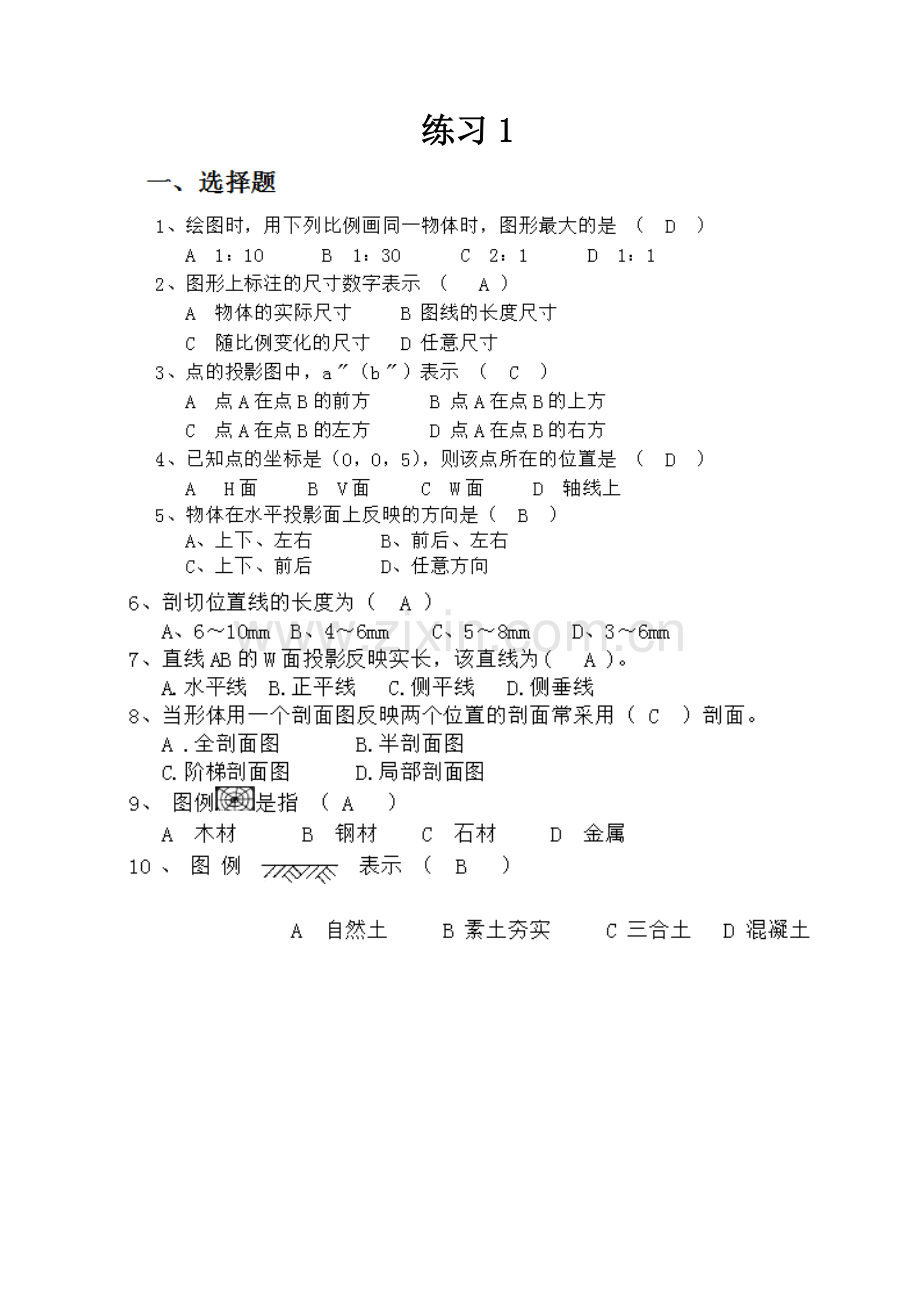

练习1

练习2

一、根据所给投影图。完成下面的选择题。(每题3分，共计12分)

图l

图2
1．在图l中，与投影面V平行的直线(即正平线)是( A )。
A．AB B．AC C．AD D．BC

2．在图l中，与投影面V垂直的直线(即正垂线)是( D )。
A．AB B．AC C．AD D．BC

3．在图2中，与投影面H平行的平面(即水平面)是( A )。
A．△ABC B．△CDE C．△ACE D．△AEF

4．在图2中，与投影面V垂直的平面(即正垂面)是( B )。
A. △ABC B．△CDE C. △ACE D. △AEF

练习3

1、汉字的高度应不小于（ C  ）
A、2.5mm       B、1.8mm     C、3.5mm       D、1.5mm

2、物体在水平投影面上反映的方向是（ B ）
A、上下、左右       B、前后、左右
C、上下、前后       D、上下、左右

3、剖切位置线的长度为（ A ）
A、6～10mm  B、4～6mm    C、5～8mm    D、3～6mm

4、正面斜二测Y轴的轴向变形系数为（ B ）
A、1      B、0.5      C、0.94     D、0.82

5、正等测的轴间角是( A )
A、120°  B、135°    C、150°    D、90°

6、下面属于居住建筑的有（ D ）
A、住宅、宿舍、学校、办公楼；
B、公寓、旅馆、商场、医院；
C、火车站、商店、航空站、中小学校；
D、宿舍、公寓、旅馆、住宅。

7、在绘制半剖视图时当对称线为水平线时，将外形投影绘于水平线的（ A ），剖视绘在水平中心线（B  ）。
A、上方     B、下方      C、左方      D、右方

8、在画斜二测圆的投影时所采用的方法是（  B ）
A、坐标法            B、八点投影法
C、同心圆法          D、四心近似圆弧法

9、挡雨板的代号是（ A  ）
A、YB       B、DY      C、GB      D、MB

10、梁和柱子的保护层厚度为（ B ）
A、15mm     B、25mm     C、35mm   D、10mm
