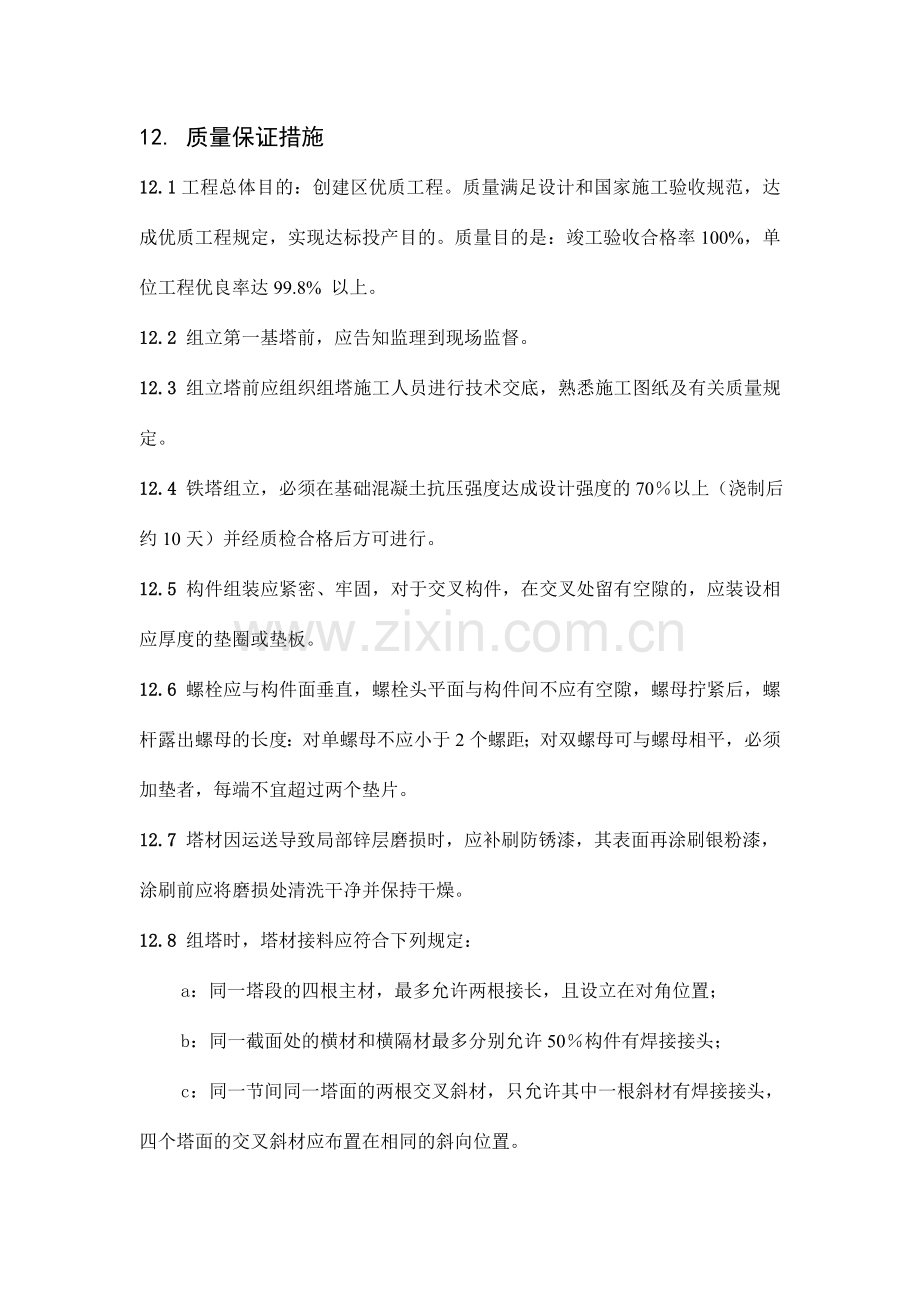

12. 质量保证措施
12.1工程总体目的：创建区优质工程。质量满足设计和国家施工验收规范，达成优质工程规定，实现达标投产目的。质量目的是：竣工验收合格率100%，单位工程优良率达99.8% 以上。
12.2 组立第一基塔前，应告知监理到现场监督。
12.3 组立塔前应组织组塔施工人员进行技术交底，熟悉施工图纸及有关质量规定。
12.4 铁塔组立，必须在基础混凝土抗压强度达成设计强度的70％以上（浇制后约10天）并经质检合格后方可进行。
12.5 构件组装应紧密、牢固，对于交叉构件，在交叉处留有空隙的，应装设相应厚度的垫圈或垫板。
12.6 螺栓应与构件面垂直，螺栓头平面与构件间不应有空隙，螺母拧紧后，螺杆露出螺母的长度：对单螺母不应小于2个螺距；对双螺母可与螺母相平，必须加垫者，每端不宜超过两个垫片。
12.7 塔材因运送导致局部锌层磨损时，应补刷防锈漆，其表面再涂刷银粉漆，涂刷前应将磨损处清洗干净并保持干燥。
12.8 组塔时，塔材接料应符合下列规定：
a：同一塔段的四根主材，最多允许两根接长，且设立在对角位置；
b：同一截面处的横材和横隔材最多分别允许50％构件有焊接接头；
c：同一节间同一塔面的两根交叉斜材，只允许其中一根斜材有焊接接头，四个塔面的交叉斜材应布置在相同的斜向位置。
12.9 塔材部件组装有困难时应查明因素，严禁强行组装。个别螺孔需扩孔时，扩孔部分不应超过3mm；当扩孔需超过3mm时，应先堵焊再重新打孔，并进行防锈解决，严禁用气割进行扩孔或烧孔。
12.10 螺栓紧固后，用扭力扳手检查应符合表15的规定。

铁塔螺栓的扭矩值 表15
螺 栓 规 格
M16
M20
M24
扭矩不小于(N·cm)
8000
10000
25000
12.11 铁塔组立好后，各相邻节点间主材弯曲不能超过1/800。
12.12铁塔组立后，转角塔整体结构应向受力的反方向产生倾斜；架线后，直线塔结构倾斜不超过2.4‰。
12.13 铁塔组立后，必须将螺栓所有紧固一次，并进行检查，转角塔应向外角侧倾斜，架线后塔顶端仍不应超过铅垂线而偏向受力侧。架线后还应复紧一次，并检查螺栓扭矩是否合格。
12.14杆塔组立及架线后，其允许偏差应符合表16的规定。
表16
偏 差 项 目
允许偏差
电杆结构根开
±5‰
电杆结构面与横线路方向扭转（即迈步）
1‰
横担在主柱连接处的高差
3.5‰
杆塔结构倾斜
2‰（优良）
直线杆塔结构中心与中心桩间横线方向位移（mm）
50
砼电杆立柱弯曲
2‰
12.15 铁塔组立后，塔座底板应与基础面接触良好，有空隙时加垫片，并应灌筑水泥砂浆；铁塔在架线后浇筑混凝土保护帽。
基 墩
保护帽
30
250(350)
600（800）
560
600（800）560
图34 保护帽施工图
方柱
圆柱
12.16桂林500kV变~湘山220kV输电线路工程自立铁塔基础地脚螺栓保护帽制作尺寸，顶面统一做成棱形，基础尺寸为600×600 和800×800时，保护帽尺寸为600×600×250mm，每个保护帽混凝土用量0.09m3；基础尺寸为φ800时，保护帽尺寸为560×560×250mm，每个保护帽混凝土用量0.08m3；基础尺寸为1000×1000和φ1000时，保护帽尺寸为 800×800×250mm，每个保护帽混凝土用量0.16m3；基础尺寸为1200×1200和1400×1400时，保护帽尺寸为 800×800×350mm，每个保护帽混凝土用量0.23m3。如图34所示（单位：mm）。砼标号为C10。
12.17接地引下线安装在B腿和D腿，与杆塔连接时其工艺规定为：引下线紧贴塔脚保护帽及基础边沿引至地下，如图35。引下线弯曲应保证美观，避免出现图36类似的情况，同时还要防止镀锌层剥落，如发生剥落，须涂富锌漆，防止锈蚀。
基 墩
保护帽
基 墩
保护帽
图35 接地引下线安装示意图
图36 接地引下线安装不美观示意图
基 墩
保护帽

12.18根据铁塔组立施工中的关键项目和薄弱环节，选出施工重要质量特性，制定相应质量控制措施见表17。
质量控制措施表 表17
序号
质量特性
质量控制措施
控制手段
负责部门
实行时间
1
主材弯曲
1、组塔前检查主材是否弯曲，弯曲超标的必须校直后方可安装。
2、组塔时检查主材各相邻节点主材弯曲不得超过1/800，否则要查明因素进行解决。
量具检测
项目部质检部门
组塔前

组塔时

2
螺栓紧固
铁塔组立完毕后，要及时进行螺栓紧固，螺栓紧固后，用扭力扳手检查符合规范、设计规定。
量具检测
项目部质检部门
组塔后
3
焊接弯曲
焊工必须培训并取证上岗。
检查合格证
项目部技术、
质检部门
焊杆前
1.检查杆段弯曲度，超过2‰的不得使用；
2.排杆质量必须符合工艺规定。
目测与量具检测
施工负责人、
施工段质检员
排杆时焊杆前
1.焊接母材咬边深度不得大于0.5mm，咬边长度不得超杆圆周长的10％；
2.焊接操作应符合工艺规定，焊好后整根电杆弯曲不应超过其相应长度的2‰，否则割断调整后重焊。
目测与量具检测
焊接工、
施工段质检员
焊杆时
立杆后，测量整根电杆弯曲不得超过杆高的2‰，否则查明因素进行解决。
仪器量具检测
测量工、
施工段质检员
调杆时
12.19凡未提及的有关内容均按《110~500kV架空送电线路施工及验收规范》(GB50233-2023)严格执行。
13.职业健康安全措施
13.1本工程职业健康安全生产目的：
① 不发生轻伤及以上人身伤害事故；
② 不发生由项目工程引起的电网稳定破坏事故；
③ 不发生火灾事故；
④ 不发生误操作事故；
⑤ 不发生一般施工机械、设备事故；
⑥ 不发生直接经济损失8000元以上，负同等及以上责任的交通事故；
⑦ 不发生一般职业健康伤害事故。
13.2职业健康安全工作的防止重点
物体打击、高空坠落、倒杆塔、交通等事故及违章作业。
13.3 组立塔前应组织施工人员进行技术交底，熟悉施工图纸及有关安全规程。
13.4 施工前，必须对施工使用的工器具应进行外观检查，其规格必须符合工艺设计的规定，检查质量符合安全规程的有关规定，不得以小代大，以次充好。
13.5 进入施工现场一律对的佩戴安全帽，高空作业人员必须经考试合格，持证上岗。高空作业时，必须系安全带（绳），安全带（绳）必须栓在牢固的塔材上，并不得低挂高用。登高过程、高处作业及转移过程必须对的使用速差自控器。
13.6 施工现场必须设专人指挥。起吊前指挥员应亲自检查现场布置情况及绳索绑扎情况，确认无误后方可起吊。
13.7 铁塔组立现场除有施工负责人（指挥人）外，还应指定一名安全负责人，认真做好现场的安全检查、监督工作。
13.8 参与施工作业人员要思想集中，听从指挥，不得擅自离开工作岗位。
13.9 塔片组装场地平整，障碍物应清除。在山地地面组装时，塔材不得顺斜坡横向堆放，以防塔材下滑伤人。
13.10两人以上抬运铁件时，要同肩、同起、同落以防伤人。
13.11在成堆的角钢中选料时，应由上往下搬动，不得强行抽拉，以免碰破手脚。
13.12 组装铁件时，严禁用手指伸入螺孔找正。
13.13组装场地应平整，障碍物应清除。因地形所限，组装所需衬垫、临时支撑或搭架必须牢固可靠。地面组装与吊装工作在同一处进行时，应避开上下交叉作业，吊件下方不得有人。
13.14地面组装人员应离开高空作业正下方，防止物件从高空坠落伤人。现场组装人员应戴手套；地面、高空传递物件用绳索传递，严禁抛掷；上下层同时作业时应互相照顾，上层作业人员应具有工具袋，严禁将工具及铁件向下抛掷和互相抛掷；作业区下方不得有人。
13.15抱杆升好后，应认真调整拉线的承托绳受力状况，使四条拉线和四条承托绳受力均匀。
13.16 严禁将浮材放在塔上，以免误抓、误踩酿成事故，在起吊过程中，严禁将手脚伸进吊件的空隙内或在吊件上作业。
13.17 在保证塔片顺利就位的条件下，抱杆根部悬浮长度应尽也许大些。
13.18 组塔过程中，绞磨机手不得离开岗位，不得找人顶替操作，随时监视各部机器的动转；拉绞磨尾绳不得少于二人，距离绞磨不得小于2.5m，并不得站在尾绳线圈的中间；受力钢丝绳线弯内侧不得站人。
13.19 塔上拉线承托绳、钢丝绳（套）固定处应垫以麻袋保护塔材，以避免钢丝绳（套）被钢材剪断，保证施工质量和安全。被吊构件要绑扎牢固，假如钢绳与角钢直接绑扎时，必须缠绕好麻袋，防止割断钢绳及损坏锌层。
13.20 塔片就位时，主材和侧面大斜材未所有连接牢固前，不得在吊件上作业。
13.21 组塔作业现场除必要的施工人员外，其它人员应离开铁塔1.2倍塔高距离以外。外拉线抱杆组立铁塔时，抱杆倾斜角不宜超过15°，塔上人员应站在塔身内侧的安全位置上。
13.22 当砼杆杆头（或塔片）离开地面约0.8米时应停止牵引，并作冲击实验，确认各部位无异常情况后方可继续起吊。
13.23 抱杆脱帽时必须带上后方晃绳，假如运用永久拉线代替后方晃绳的，其拉线下把必须在起吊前套上拉棒。电杆立至70度后必须使晃绳受力并放慢牵引速度，当电杆立至80度左右时应停止牵引，用临时拉线将杆子调正，在永久拉线未做好前不准登杆拆除晃绳。
13.24拆除抱杆应注意严禁提前拧松或拆除抱杆螺丝，被拆下来的下段，必须用绳索控制，以免操作人员被抱杆挤伤。
13.25 杆塔组立好后要及时接地，防止雷击事故发生。靠近电力线进行杆塔组立施工时，起吊的工器具、拉线远离带电电力线侧布置，无法避开时，必须保证与电力线安全距离规定，同时为防止感应电，组立塔腿段后及时安装接地线。
13.26施工队应配备一定数量的防毒等常备药品。施工现场保持有饮用水供应，进餐时间应准时。
13.27做好现场保卫工作，防止材料、工器具被盗。
12.28 切实做好森林火灾工作，坚决杜绝森林火灾事故的发生。
12.29严禁酒后进行高空作业。
12.30防高空坠落安全措施
（1）高空作业人员应衣着灵便，穿软底鞋，并对的佩戴安全帽。
（2）高空作业人员都必须扎好安全带。安全带必须系在牢固的构件上，并不能低挂高用。施工过程中，应随时检查安全带是否栓牢。
（3）施工人员在整段铁塔组立过程中，在工作和转移全过程都要扣上速差器的安全绳，以便全程保护。
（4）高空作业人员在转移作业位置时不得失去保护，手扶的构件必须牢固。
（5）在雨后进行高空作业，应采用防滑措施。
（6）高空作业应设安全监护人。
13.31 雷雨、暴雨、浓雾及六级以上大风天气不得进行杆塔组立施工。
13.32严格执行广西电网公司《安全施工作业票》的各项规定。
13.33严格执行DL 5009.2－2023《电力建设安全工作规程》（第2部分：架空电力线路）和《电力建设安全健康与环境管理工作规程》。
13.34严格执行《关于防止铁塔组立钢丝绳拉断的防止措施》（SBD03-2023-YF01.01）、《关于速差自拉式人体防坠器进行杆塔组立防止坠落的措施》（SBD04-2023-08）、《关于铁塔组立施工防止拉线跑桩抱杆折倒的纠正措施》（SBD03-2023 - JZ01.02）及《关于防止砼杆组立施工倒杆的防止措施》（SBD03-2023-YF01.06）的规定。
14.环境保护措施
14.1 施工中，要认真遵守国家环境地保护法律、法规，搞好环境保护、森林防火、植被保护、野生动物、古迹、文物保护等工作，不对本地生态环境导致破坏和影响。
14.2 施工完毕后，要及时清理施工场地和场地恢复。施工中产生的建筑垃圾和生活垃圾等废弃物，应及时清运到指定地点，集中解决，防止对环境导致污染。
14.3 在农田、耕作地进行杆塔组立施工后，要及时清理和恢复，不让铁钉、废钢丝线、废机油、废麻绳等废弃物留在施工场地上，以免导致污染。
14.4 施工中所使用的机械、车辆要加强维修和保养，保证机械、车辆性能良好，减少噪声、机械振动、机械尾气排放、机油汽油泄漏等，保持施工现场环境良好。
14.5 为更好地保证工程安全建设和工程施工中施工人员的安全与健康，保护生态环境，根据杆塔组立施工中的薄弱环节和关键点设立环境、职业健康安全监控点与控制措施进行重点监控（见表18）。
环境、职业健康安全重要监控点与控制措施表 表18
过程活动
重要监控点
控 制 措 施
控制手段
负责
部门
实行时间
环境保护
噪声、振动、有害气体、废弃物、场地恢复控制
1.加强施工机械、车辆的维护和保养工作，保证机械、车辆性能良好。
2.施工过程中，打桩及机械噪声昼间控制在70dB以内，夜间控制在50dB以内。
3.杆塔组立施工完毕后，要及时清理施工现场的废弃物，采用措施尽量恢复施工场地地表原貌。
4.在有条件的情况下，根据现场需要，尽量采用种草植树等相应的绿化措施。
5.施工影响到的农田、沟渠、道路和桥梁及其它公用设施，施工完毕后，都要及时进行清理恢复工作。
监督检查、教育、学习有关环保知识和法律法规
施工负责人、施工段技术员、施工段兼职安全员、项目部安监部门
施
工
期
间
安全与健康保护
职业
健康
1.组织职工进行体检，对有高空作业禁忌病患者不得安排从事高空作业。
2.组织员工进行安全学习和教育，提高他们的安全防范意识和“三不伤害”的能力。
3.按期发放职业安全防护用品、用品。
教育和检查
项目部劳资、安监部门
施
工
期
间
防止
高空
坠落
、物
体打击、
机械
伤害
1.参与高空作业的人员必须通过专业培训，并经考试合格取证后上岗。机械操作人员应持证上岗。
2.塔上作业要严格执行《安规》、《作业指导书》规定。
3.塔上作业人员应对的佩戴安全帽，系好安全带，穿胶底鞋，安全带严禁低挂高用。
4.酒后严禁登塔作业。雨后登塔作业时，应采用防滑措施。
5.塔上作业时，严禁随手抛掷东西和传递物件，应用绳索传递。物件、工具不得放在临空面上，防止物件坠落。
6.铁塔上多层交叉作业时，应互相照应，密切配合。
7.铁塔上转移作业点过程中要扶稳行稳，不得失去保护。登高过程、高处作业及转移过程必须对的使用速差自控器。
8.施工机械严禁带病运营或超负荷运转。
执行《安规》、《作业指导书》规定和安全技术交底，现场监督检查、教育
施工负责人、施工段技术员、施工段兼职安全员、项目部安监部门
施
工
期
间
防倒杆（塔）
1.杆塔组立施工前，组织施工人员参与施工技术和安全交底。
2.严格执行《安规》、《作业指导书》规定。
3. 执行《关于防止砼杆组立施工倒杆的防止措施》（SBD03-2023-YF01.06）。
4.严禁超重超载起吊。
5.雷雨、暴雨、浓雾、六级及以上大风时不得进杆塔起吊作业。
6.杆塔组立工器具严禁以小代大，以不代好。
7.杆塔组立施工现场必须设专人指挥。
8.杆塔吊离地面0.8米左右时，应进行冲出实验，检查无问题后再继续起吊就位。
9.参与杆塔组立施工人员要思想集中，听从指挥，不得擅自离开工作岗位。
执行《安规》、《作业指导书》规定和安全技术交底，现场监督检查、教育
施工负责人、施工段技术员、施工段兼职安全员、项目部安监部门
施
工
期
间
15. 文明施工规定
文明施工的关键点及采用的措施 表19
序号
重要监控点
控制措施
负责部门
实行时间
1
噪声、振动、有害气体、废弃物、场地恢复
1、使用性能良好的机械、车辆；
2、施工完毕后，要及时清理施工现场的废弃物，采用措施尽量恢复施工现场地表原貌；
3、施工结束后及时回填施工坑和地锚坑等，清理现场；
项目部安监部门
组塔时

组塔后
2
林木砍伐
1、按设计规定砍伐线路通道；2、施工现场按作业指导书规定进行布置，不乱砍乱伐；
项目部安监部门
组塔时
3
机械油污
1、所使用的施工机械为合格产品；2、定期进行施工机械保养；3、设专用的容器回收废旧油。
项目部安监部门
组塔时
4
废弃物
油漆瓶、油漆刷、黄油包装袋、螺栓包装袋、生活垃圾、废钢丝线等废弃物清运到指定地点，集中解决。
项目部安监部门
组塔后
5
森林防火
1、林区作业严禁吸烟；
2、接地焊接时应清理周边2m2的易燃物。
项目部安监部门
组塔时
