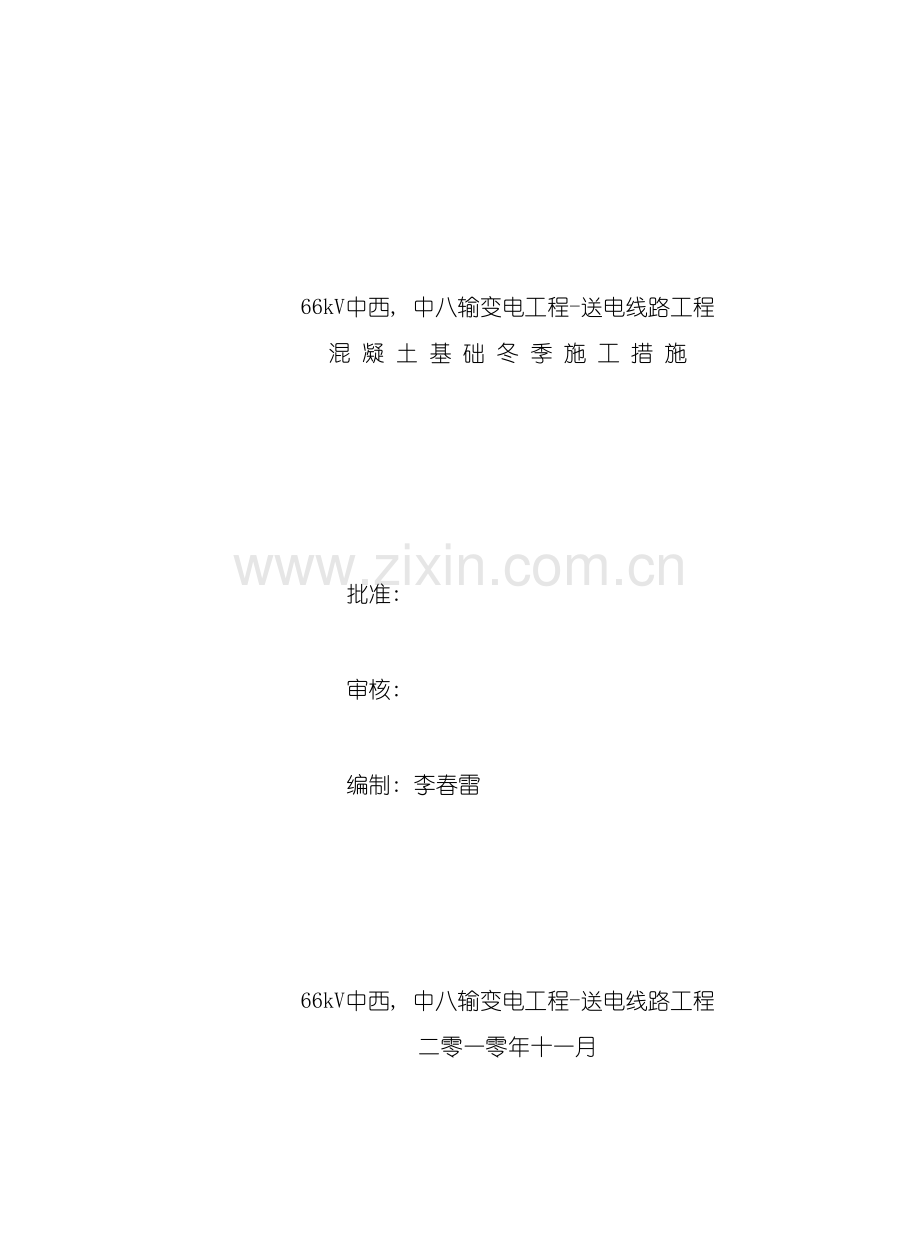

66kV中西, 中八输变电工程-送电线路工程
混 凝 土 基 础 冬 季 施 工 措 施

批准:

审核:

编制: 李春雷

66kV中西, 中八输变电工程-送电线路工程
二零一零年十一月

混凝土基础冬季施工措施
一、 工程概况
1、 66千伏中西, 中八输电线路
66千伏中京变至66千伏西泉变输电线路, 线路亘长: 中西线为38.7Km, 中西线导线型号为: LGJ－240／40, 每相一根。地线型号为: 一根GJ－50, 、 绝缘子型号为: FXBW4－66/100。FXBW4-66/70及XWP-7型绝缘子全线杆塔为166基, 其中铁塔99基[耐张塔23基, 直线塔76基]: 塔型为774.782.ZS6.ZS313.SZ222.779.7712.7714.7715.7718.SJ223共11种铁塔, 。混凝土杆67基全不用与直线杆塔型号位SA2318.SA2321.两种: 交叉跨越; 公路3次66KV线路7次, 10KV电力线路16次, 低压线路和通讯线路32次, 河流10次。基础采用现浇刚性台阶式基础, 混凝土标号为C20等。
2、 66千伏中八输电线路
中京变至八里罕变输电线路, 线路亘长: 20Km, 全线杆塔为98基, 其中铁塔为29基混凝土杆为69基铁塔型号为S2318-GB23.SA1918.SA1921.772-18.772-21.772-24.ZS6-30ZS6-33,781-23.7.779-12.779-15.7710-12.7713-12.7713-15.7714-15.交叉跨越10KV6次, 公路一次, 66kv5次通讯线路12次, 河流1次, 导线型号为: LGJ－240／40, 每相一根。地线型号为: 一根GJ－50, 、 绝缘子型号为: FXBW4－66/100。FXBW4-66/70及XWP-7型绝缘子, 基础采用现浇刚性台阶式基础, 混凝土标号为C20等。

建设单位、 设计单位、 监理单位及施工单位:
建设单位: 赤峰电业局。
设计单位: 赤峰电业局电力设计院
监理单位: 内蒙古金鹏建设监理有限公司
施工单位: 赤峰东辰电力工程有限责任公司。
本线路基础总数: 128基。采用台阶式钢筋混凝土基础及掏挖式基础混使用。接地: 128基, 按D1S、 D5S、 D10S、 D20S、 JD10S、 JD20S施工。
设计气象条件
气象条件选择
根据赤峰市气象局”赤峰地面气候资料总结”, 按照《110～500kV架空送电线路设计规程》(DL/T5092-1999)中附录A典型气象区组合条件, 本工程选取附录A中第Ⅶ类典型气象区气象条件。
设计气象条件表
序 号

工 况
温 度
(度)
风 速
(m/s)
覆 冰
(mm)
1
最 高 气 温
40
0
0
2
最 低 气 温
-40
0
0
3
平 均 气 温
-5
0
0
4
最 大 风 速
-5
30
0
5
覆 冰
-5
10
10
6
安 装
-15
10
0
7
操作过电压
-5
15
0
8
雷电过电压(无风)
15
0
0
9
雷电过电压(有风)
15
10
0
主要工程量
序号
项目名称
单位
数量
备 注
1
导线架设长度
km
58.7

地线架设长度
km
58.7

OPGW
km
58.7

附件安装及接地
基
128

1
混凝土总量
m3
8490.1

冬季施工前完成混凝土量
m3
877

2
中西线需冬季施工混凝土量
m3
600
36基
3
中八线需冬季施工混凝土量
m3
105
9基
4
基础( 总计)
m3
8490.1
128基
5
浇制基础
m3
8490.1
基128
材料产地:
水泥: 宁城水泥厂
砂子: 宁城县甸子砂场、 宁城大城子坤都河砂场、 天义镇红庙子村桥头砂场。
碎石: 宁城八肯中碎石场、 天义镇红庙子村军民碎石场。
防冻减水早强剂: 赤峰华安外加剂厂( C-3型)
运输方式:
各种材料运输均采用汽车运输和人抬两种运输方式。
水源及电源:可就近利用当地居民点处的水源; 电源采用发电机组供电。
施工中的通信方式采用对讲机及当地电话。
为保证本工程安全、 优质、 按时竣工, 我们将按建设单位和监理单位的要求, 遵照施工组织设计要求组织本工程的施工, 并在开工前, 按照本施工组织设计的要求和原则, 编制详细的作业指导书和各工序的各项技术文件、 资料等, 作为工程施工的指导性文件。
二、 冬季施工准备工作
1、 当工地连续5天昼夜平均气温低于+5℃时, 混凝土基础工程应采取冬期施工措施, 并应及时采取气温突然下降的防冻措施。
2、 基础施工过程中每天都要掌握天气预报的气象变化趋势及动态, 以利于安排施工, 做好砼浇筑准备工作。
3、 根据本工程施工的具体情况, 确定冬季施工需要采取防护的工作内容, 并制定冬季施工的防护措施, 对物资和机械做好储备和保养工作。
4、 施工机械加强冬季保养, 对加水、 加油润滑部件勤检查, 勤更换, 防止冻坏设备。
5、 准备好足够的火炉, 优质煤或焦炭、 塑料布、 棉被、 棉毯等采暖保温材料。
6、 合理地安排施工, 保证机械设备良好, 而且有备用机械, 以保证在最短的时间内完成基础施工任务。
7、 对施工道路和作业现场采取防滑措施。
( 施工流程图附后)
三、 掏挖基础施工流程图1 大块基础施工流程图2
质量验收
模板拆除回填
质量验收
基础保温养护
模板拆除回填
混凝土浇筑
基础搭设暖棚保温养护
模板安装
混凝土浇筑
钢筋制作安装
模板安装
基坑底部防冻保温
钢筋制作安装
基坑清理
基坑底部防冻保温
底盘扩底部分开挖
基坑清理
主柱部分开挖
基坑开挖
开挖样洞
基坑定位、 分坑
基面平整
施工准备
基坑定位、 分坑
基面平整
施工准备

模板拆除回填
四、 施工方案及技术措施
1、 掏挖基础开挖完成后应将坑口用厚塑料布或彩条布加棉被封口以防止基底冻胀, 对大块基础坑不要一次挖到基底, 留有500mm厚的防冻层, 支模前再将500mm的防冻层挖掉。
2、 对大块基础坑挖到基底的宜采用保温材料覆盖法, 其保温材料可选用塑料布、 彩条布、 棉被、 稻草、 膨胀珍珠岩等。
3、 本工程冬季施工砼采用的是综合蓄热法, 利用砼配合比加外加剂及水泥水化热的热量, 经过适当的保温, 防止砼的受冻, 达到预期效果。
4、 对运至施工现场的水泥、 沙子、 碎石, 应采用保温材料覆盖防冻。砼原材料加热应优先采用加热水的方法, 当加热水不能满足要求时, 再对骨料进行加热。
5、 在搅拌暖棚内和基础浇制现场要备有温度计, 检查砼出料温度和入模温度, 出料温度为+10℃, 入模温度+5℃。
6、 搅拌站要有一个1～2m3的水罐。把罐离地面0.3～0.5m高, 在下面生火给水加温。要备有5～10mm厚1.5m×2m钢板二块给砂子碎石加温用。
7、 冬期钢筋的焊接, 宜在室内进行, 当必须在室外焊接时, 其最低气温不宜低于-20℃, 且应有防雨挡风的帐棚, 焊后的接头, 严禁立即碰到冰雪。
8、 雪天或施焊现场, 风速超过5.4m/s( 3级风) , 焊接时应采取遮蔽措施, 焊接后冷却的接头应避免碰到冰雪。
9、 配制冬期施工的砼, 应优先选用硅酸盐水泥或普通硅酸盐水泥。水泥的强度等级按实验室配制的配合比为准, 水灰比不应大于0.6。
10、 按砼配合比加入防冻早强减水剂, 减水率在8%以上, 可适用于00～-20℃的气温条件下砼施工工程, 在满足砼入模温度及保温要求的条件下, 砼强度3天达到30%, 7天可达到60%以上。
11、 砼拌合时间较常温施工延长50%左右, 对早强减水防冻剂要严格按照说明书使用。
12、 冬季施工的砼配制, 拌合及运输。
1) 为减少防止砼冻害, 应选用较小的水灰比和较低的坍落度以减小拌合水用量。
2) 对拌合设备应进行防冻害处理, 设置温度为0℃以上的暖棚内。
3)为了确保混凝土入模温度达到+5℃以上, 在基础浇制前必须将搅拌站设置在基坑附近, 基础位置在树林中的搅拌站位置选择在树林边直线距离较近, 利于混凝土运输的位置。基础砂石必须用彩条布垫底, 并保温覆盖。
4) 砼在出料口到入模期间要用小块棉被或苫布覆盖保温, 以免砼受冻, 在基础浇筑现场, 要备有棉被等保温材料, 随浇筑好一条腿, 马上覆盖保温防止砼受冻。
13、 搅拌砼在搅拌出料困难时将拌合水加热。当加热水不能满足拌合温度时, 可再将骨料均匀加热。
14、 水的加热温度不宜高于80℃, 当骨料不加热时, 水能够加热到80℃以上, 此时要先投入骨料和已加热的水进行均匀搅拌, 然后在加水泥和外加剂, 以免外加剂和水泥与热水直接接触。
15、 当加热水不能满足出料温度时, 可将骨料均匀加热其加热温度不应高于60℃, 搅拌时投料顺序首先投入骨料和水, 待搅拌机混合料不超过40℃时再投入水泥和外加剂搅拌。
16、 水泥不得直接加热, 能够在使用前运入暖棚内预热, 加外加剂时, 外加剂应与水泥同时投入。
17、 搅拌砼时, 骨料中不得带有冰、 雪及冻团, 拌制砼的最短时间不得少于3分钟。
18、 浇筑完的掏挖式基础应立即用厚塑料布加棉被覆盖保温避免受冻, 对大块基础浇筑完成后就地取材, 用水泥袋装土在基坑周围垒起一米高的土墙, 基坑中间搭设塑料棚架, 在用透明的厚塑料布, 搭成一个暖棚, 在棚中间安装一个火炉, 用烧煤或球形木炭做燃烧材料, 并有专人管理, 防止火灾。保证温度在+5℃以上。能够在棚中抹立柱顶面。
19、 对掏挖或大块基础拆模后应将地脚螺栓涂油包裹立即回填, 并夯实以确保砼不受冻。
20、 冬季砼拆模, 应满足砼正常温度下拆模砼强度, 其值应达到2.5Mpa, 且其表面及棱角不因拆模而受损时, 方可拆模。
21、 冬季砼的养生, 在砼拆模后, 马上用地膜把砼立柱及台阶处包裹起来, 利用自身水份, 使其强度逐渐上升, 暖棚内温度高时, 可在基础表面洒水养护, 此时必须注意防火, 棚内人员不得入睡。
22、 冬期土方回填时, 每层铺土厚度应常温施工时20%～25%, 预留沉陷量应比常温施工时增加。
23、 基础回填时, 回填土不得掺入冰雪等杂质, 并在每回填300mm厚时夯实一遍。回填土上边沿以基坑坑口尺寸为准, 下边沿尺寸大于坑口尺寸300-500mm, 回填土上表面做成伞状, 以利于排水。
24、 施工现场在用明火给水、 砂子、 碎石加温时, 必须用钢管脚手杆搭设一块10米χ10米χ1.5米高的挡风墙, 以避免造成施工现场火灾的发生。
五、 保温养护安全措施
1、 基础冬季施工后需在四角放置煤炭炉加温进行养护, 加温养护过程中基础顶面需用大棚膜或彩条布盖好。防止冷空气将基础顶面冻坏。
2、 夜间加温养护时, 现场须留2人或2人以上互相监护。在下基坑添加煤炭前, 先将覆盖物的一角周起, 把里面的一氧化碳排放出去。然后才能够下去。避免一氧化碳中毒。
3、 施工现场必须配备2套灭火器和消防工具。
