热力管道施工技术方案.doc

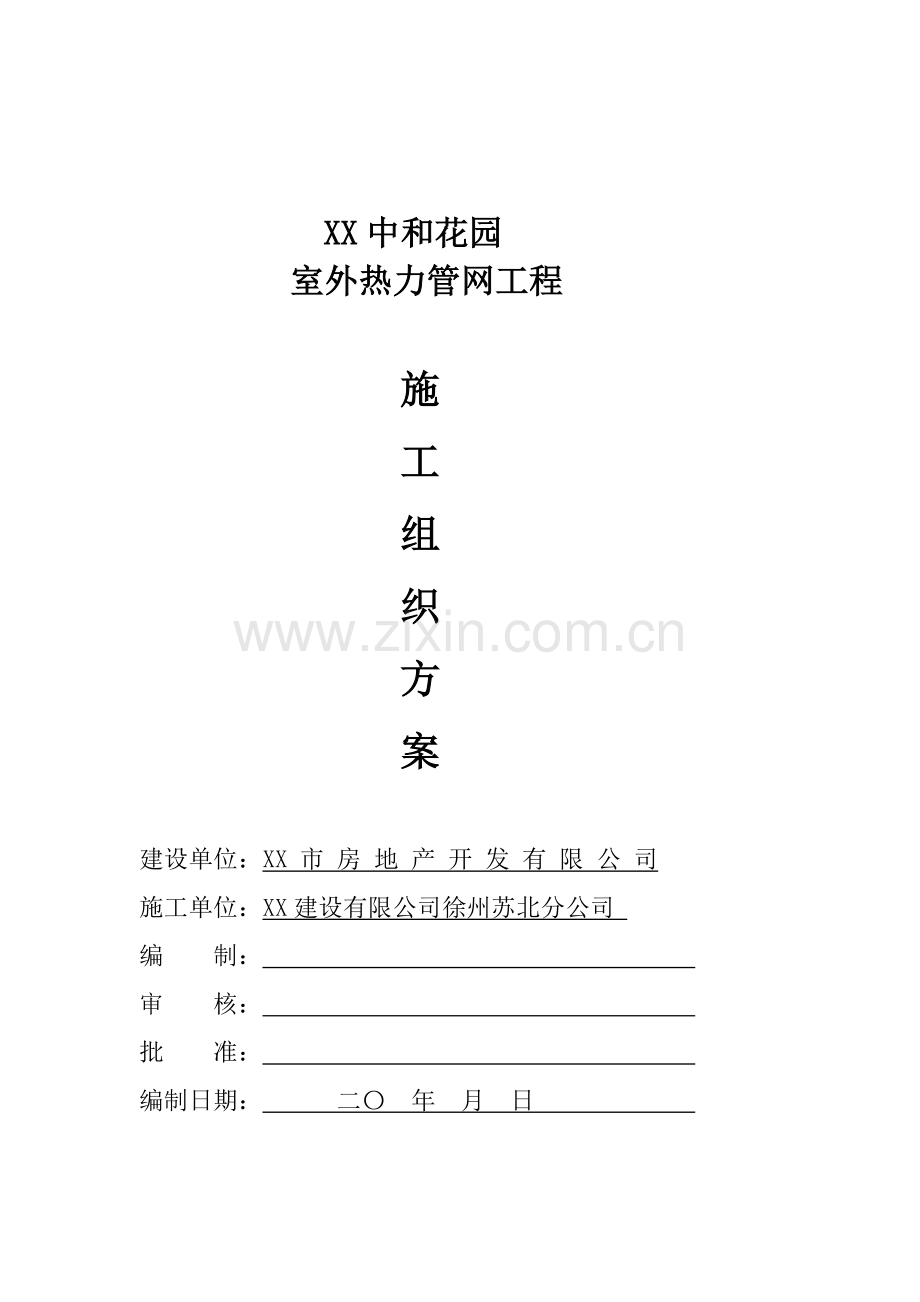

XX中和花园
室外热力管网工程

施
工
组
织
方
案

建设单位：XX 市 房 地 产 开 发 有 限 公 司
施工单位：XX建设有限公司徐州苏北分公司
编 制：
审 核：
批 准：
编制日期： 二〇 年 月 日

XX中和花园
热力管道施工方案

热力管线工程简况：本工程为XX中和花园外网，工程热媒由热交换站提供80/60℃的采暖热水，本工程热力管道均采用无固定无补偿直埋敷设，直埋管道应使用整体式预制保温管道，管道及管件应符合《城镇直埋供热管道工程技术规程》CJJ/T81-98和《高密度聚乙烯外护管聚氨酯泡沫塑料预制只买保温管》CJ/T114-2000的要求。
施工情况说明：热力管道采用无缝钢管，焊接焊缝坡口和焊接质量应符合相关施工验收规范规定。弯头、三通管件应采用公称直径为1.6Mpa的弯头和三通。
一、热力管道施工工艺流程：
见下图：热力管道施工工艺流程图测量放线
开 槽
砂垫层
下管、管道焊接
管道接口安装试验
接口处保温
回填土
水压试验

管道冲洗
井 室 砌 筑
验 收
报批方案
部队负责人验收
热力管道施工工艺流程图

二、沟槽开挖
1．挖槽以前技术人员认真熟悉施工图纸及有关规范、工艺标准、勘探现场，充分了解挖槽段的土质、地下水、地下构筑物、沟槽附近地上建筑物及施工环境等情况，按设计要求及施工规范确定挖槽断面。合理地选用施工机械，并制定必要的安全措施，以确保施工质量及安全。
2．施工前，与现况地下管线所属相关管理单位联系，采取措施，防止损坏管道。
3．本工程采用机械开挖沟槽，槽深小于2m时边坡采用1 ∶0.3，槽深大于2m时边坡采用1∶0.5，严禁超挖。
5．开挖出的渣土如施工现场有条件允许存土，可将好土存放在沟槽边，并堆放整齐，以便回填之用。如土方堆放于槽边，其距槽边净距不得小于0.5m，堆土高度不得大于1.5m。如槽边无存土条件,与建设方协商另地暂存,回填时再运回。
6.沟槽开挖中要求沟底内无塌方、积水，如发生超挖或槽底基底扰动，应按以下方法处理：
1）干槽超挖150mm以内，可用原土回填整实，其密度不得低于原地基天然土的密实底。
2）干槽超挖150mm以上，可用石灰土处理，密实底不得低于95%。
3）槽底有地下水或地基土壤含水量较大，不适于夯实的，可用天然级配沙石和细砂回填，填沙深度不小于200mm，由于排水不良导致地基土壤扰动时，可用下列办法处理：

2

12.经水压试验合格之前，各接口处焊缝不得涂刷油漆和进行保温。
13.焊完后，清除内腔焊渣及其他附着物，并将内腔清扫干净。
六、除锈防腐
管道安装完毕，经水压实验合格后，可进行防腐保温工作。防腐前对管壁灰尘、油垢、铁锈等杂物除干净。防腐油漆按施工规范要求采用无机富锌聚氨酯漆，刷漆时厚度均匀，不得有漏刷欠刷现象。
管材的除锈防腐按照有关规定进行，已完成的管道不得作为人行道或当作支架使用，损坏的漆膜在下道工序施工时提前进行修补，管道的焊口部位加强防腐并仔细检查。
七、保温施工
1．直埋管部分，热力管道保温材料采用能耐150℃的改性聚氨酯，保护层采用高密度聚乙烯外皮（CJ/T114-2000）。
2．需要保温的管道在固定支架处保温材料接口处各管段保温材料横断面用环氧树脂刷四遍，做隔断保护以防接口处漏水使保温失效。
3.施工时在强度水压试验合格后进行，预做保温时将接口焊缝留出，待试压合格后补齐。
4.材料及制品的种类、规格、性能符合设计规定，并有产品合格证或性能检测数据。
八、检查井施工
1．严格控制井室几何尺寸，井室内踏步，安装前刷防锈漆，在砌砖时用砂浆埋固，随砌随安，不许事后凿洞补装，并及时检查踏步上下左右，间距及外露尺寸，确保位置准确无误。
2．井室砌筑完成后，及时安装井盖。
3．各种附件位于设计道路下，井口高度与路面平。
九、回填土施工
1．回填工作应在管线结构验收后进行。
2．回填密实度标准：由路床算起８０cm以内压实度要求达到95%，80cm以下至150cm要求达到92%，150cm以下要求达到90%。
3．管线回填工作开始前，项目经理部必须向工地项目部负责人申报回填土专项部位工程开工申请，阐明施工方案，技术措施及回填质保体系，获批准后方可进行施工。
4．回填必须符合施工技术规范要求，按规定频率进行回填土的轻、重型击实试验，求得该填料的最佳含水量和最大干密实度。回填范围内不得有积水、淤泥。所用填料严禁有垃圾、腐殖物等各杂物。回填必须分层夯实，虚铺厚度〈30cm，每层回填完毕，自检合格后，层层报部队负责人抽检验收，合格后，方可进行下层回填。
十、管道试压、清洗及验收
1．管道试验
1）强压试验
管道内的压力升至1.5倍工作压力后，在稳压10min内无渗漏。
管道内的压力降至工作压力，用1Kg重的小锤在焊缝周围对焊缝逐个进行敲打检验，在30min内无渗漏且压力降不超过0.2×98.1Kpa即为合格。
2）管道总体试验
管道总体试验在管道、设备等均以安装完毕，固定支架等承受推力的部位达到设计强度后进形，试验压力为工作压力的1.25倍。总体试验的管道长度根据管段分段后的受压条件确定。管道内的压力升至试验压力并趋于稳定后，详细检查管道、焊口、管件及设备等有无渗漏，固定支架是否有无明显的位移等。在1h内压力降不超过0.5×98.1Kpa即为合格。
2．管道清洗
1）管道的清洗工作于强压试验合格后进行。
2）根据本工程工艺结构特征，采用密闭循环水清洗的方式。
3）清洗步骤：
打开排污短管上的截止阀，关闭排水阀门→启动清洗水泵进行循环清洗，清洗时间60分钟→检查清洗水质、换水继续启泵清洗换水→清洗结束前，各处排气、排水阀门打开清洗→清洗合格后，拆除清洗设备及各处连接管，清除小室、地沟内积水，填写“供热管网清洗记录”。
十一、管道热力试运行
管道的热力试运行工作于管道的试压和冲洗合格后进行，热力试运行方案另报。
