抹灰工程及外墙面砖施工技术方案.doc

抹灰工程及外墙面砖施工方案

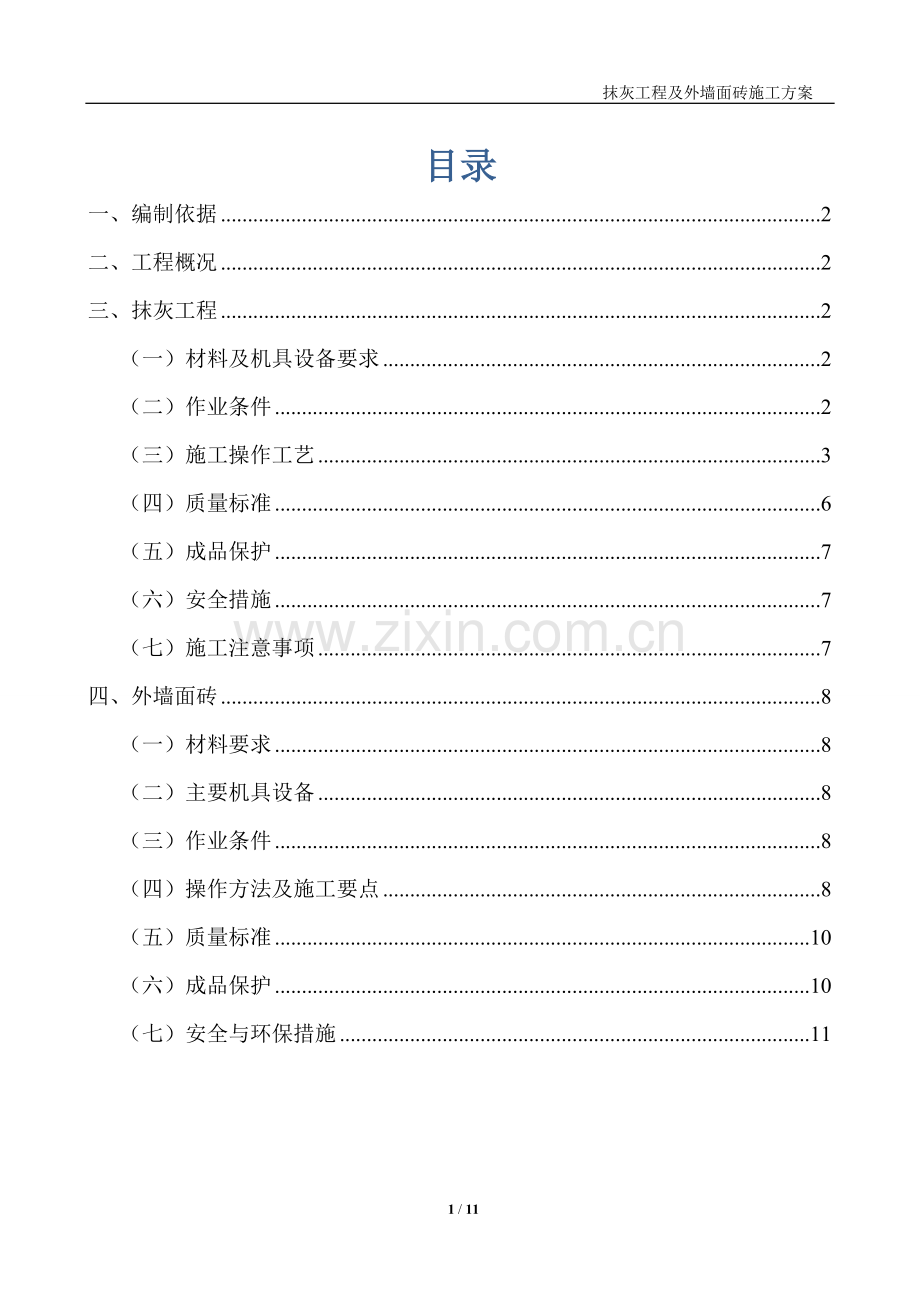

目录
一、编制依据 2
二、工程概况 2
三、抹灰工程 2
（一）材料及机具设备要求 2
（二）作业条件 2
（三）施工操作工艺 3
（四）质量标准 6
（五）成品保护 7
（六）安全措施 7
（七）施工注意事项 7
四、外墙面砖 8
（一）材料要求 8
（二）主要机具设备 8
（三）作业条件 8
（四）操作方法及施工要点 8
（五）质量标准 10
（六）成品保护 10
（七）安全与环保措施 11

抹灰工程及外墙面砖施工方案
一、编制依据
建筑装饰装修工程质量验收规范 GB50210—2001
建筑工程施工质量验收统一标准 GB50300—2013
二、工程概况
XX二期X标段建筑面积为98502.85m²,此标段包含1#楼、2#楼、3#楼、会所4#楼及标段划分线以内的地下室。1#楼（33层、总高99.45m）、2#楼（32层、总高96.45m）、3#楼（31层、总高93.15m），标准层层高3m；4#楼二层，总高9.35m，层高4.5m和3.8m；住宅1#、3#楼±0.000相当于绝对标高为498.65m，2#楼、会所±0.000相当于绝对标高为498.95m。住宅1#、2#、3#楼的3层以上的外墙饰面粘贴74长×34宽×3厚的黄色面砖。
三、抹灰工程
（一）材料及机具设备要求
1、商品干混砂浆
DP15.0干混砂浆，即1:3水泥砂浆。干混砂浆进场后须对其产品名称、代号、净含量、生产许可证、执行标准、日期等进行外观检查，同时验收合格证。
2、饰面砖外墙抹灰中添加防水剂、建筑胶。
3、抹灰砂浆的稠度
抹灰砂浆在施工中必须具有良好的和易性。抹灰砂浆的稠度和骨料最大粒径参考下表：
抹灰层
稠度（cm）
砂的最大粒径（mm）
底层
10~12
2.8
面层
7~8
1.2
4、主要机具设备
成品干混砂浆罐、木抹子、塑料抹子、铁抹子、刮杠、托灰板、挂线板、靠尺、卷尺、直角尺、水平尺、筛子和灰桶等工具。
（二）作业条件
1、主体结构须经过有关部门（质监站、监理、设计院、建设单位等）进行工程检查合格验收后，方可进行抹灰工程。
2、检查门窗框及需要埋设的配电管、接线盒、管道套管已固定牢固。连接缝隙应用1：3水泥砂浆嵌塞密实，并事先将门窗框包好或粘贴保护的塑料薄膜。
3、混凝土及砖结构表面的灰尘，污垢和油渍等应清除干净，对混凝土结构表面、砖墙表面应在抹灰前2d浇水湿透（每天2遍以上）。
4、按规范搭设好抹灰用的脚手架（也可用木板、木方钉做的高马凳子），架子或高马凳子要离开墙面及墙角200~250mm，以便于操作。
5、室内抹灰的环境湿度，一般应不低于5℃，不得在冻结的墙面、顶棚上抹灰。
6、抹灰前熟悉图纸，制定抹灰方案，做好抹灰的样板，经检查鉴定达到标准后，再正式抹灰施工。
7、当天拌制的砂浆当天用完，禁止结块后再加水拌制使用。
（三）施工操作工艺
1、内墙抹灰
1.1工艺流程
基层处理→浇水湿润→吊垂直、套方、抹灰饼→做护角抹水泥窗台→墙面冲筋→抹底灰→修补预留孔洞、电箱槽、盒等→抹罩面灰。
1.2 基层处理
先在墙与框架梁、柱部位粘贴耐碱纤维网片，每边搭接宽度不得小于100mm，网片粘贴时先将网片宽度范围内墙、梁或柱部位薄薄的刮一层粉刷砂浆，再进行粘贴，严禁直接将纤维网贴在墙、梁、柱上。粘贴牢固后，混凝土表面洒水湿润，用笤帚涂刷一层薄的胶黏性1：1水泥砂浆（加适量胶结剂）。
1.3 墙面浇水
墙面应用细管或喷壶自上而下浇水湿透，一般在抹灰前1d进行，每天不少于2次。
1.4 做灰饼
根据设计图纸要求的抹灰质量等级、结构尺寸、基层表面平整垂直情况，按分户验收质量标准控制开间、净深尺寸，用一面墙做基准先用方尺规方。
房间面积较大，应先在地上弹出十字中心线，然后按基层面平整度弹出阴角线。随即在距阴角100mm处吊垂线并弹出铅垂线，再按地上弹出的墙边控制线往墙上泛印出阴角两面墙上的墙面抹灰层厚度控制线。
经检查确定抹灰厚度，但最薄处不应小于7mm，墙面凹度较大时，要分层抹平，每遍厚度易控制在7～9mm。抹灰总厚度大于或等于35mm时，应采取加强措施（粘贴耐碱网格布）。
1.5 做护角
室内墙面、柱面的阳角和门窗洞口的阳角，根据砂浆饼和门窗框边离墙面的空隙，用方尺归方后，分别在阳角两边吊直和固定好靠尺板，用1：3水泥砂浆打底与灰饼找平，待砂浆稍干后再用水泥砂浆抹成小圆角。

1.6 窗台抹灰
抹前将窗台基层清理干净，对松动砖要重新砌筑。铝合金窗框安装完毕并用防水砂浆嵌缝完成后，内外墙界面砂浆粉刷至窗框，界面砂浆终凝后即可涂刷1.5mm厚水泥基渗透结晶型防水涂料，宽300mm。（由于保温板或保温砂浆蓄水是引起渗漏的主要原因，因此做内墙面保温时，保温仅做到离窗框150mm处）。保温缺口用防水砂浆分两次挂耐碱纤维网粉刷，第一遍砂浆为保温层一半厚度，终凝干燥并达到一定的强度后挂耐碱网格布粉刷第二遍防水砂浆，然后施工抗裂层和装饰面层，内外墙完成面与铝合金框下口必须保证5~8mm的凹槽，用中性密封胶密封饱满。同时为确保防水砂浆层与保温层两种不同材料之间出现裂缝，在第一遍保温和第一遍防水砂浆上满铺耐碱网格布，每边搭接不小于100mm；对于凸窗窗台，铝合金窗框安装好后，用防水砂浆一次嵌填密实，铝合金窗框下口与窗台板外侧用防水砂浆找坡，完成后涂刷防水涂料两遍1.5mm厚，然后面层粉刷，最后是中性密封胶密封饱满，要求与立框类似；对于窗上口，除增加滴水线外，必须保证完成面外侧转角比内侧靠窗框下口低20mm，不能出现倒反口。
1.7 抹底灰
在墙体湿润情况下进行抹底灰。抹时先薄薄抹一层，不得漏抹，要用力压使砂浆挤入细小缝隙内，接着分层装档压实抹平至与标筋齐全，再用大木杠或靠尺板垂直水平刮找一遍，并用木抹子搓毛。
1.8 抹预留洞、配电箱、槽、盒
设专人把墙面上预留孔洞、槽、盒周边残渣清除干净，洒水湿润，改用1：3水泥砂浆把孔洞、箱、槽、盒边抹成方正、光滑、平整（要比底灰或冲筋高2mm）。
1.9 抹罩面灰
当底子灰有六七成干时，开始抹罩面灰（如果底灰过干，应充分浇水润湿）。罩面灰宜2遍成活，厚度约为2mm，宜2人同时操作，按先上后下的顺序进行，再压光赶光，用钢皮抹子通压一遍，最后用塑料抹子顺抹子纹压光，并随即用毛刷蘸水将罩面灰污染处清理干净。
2、外墙抹灰
2.1工艺流程
墙面基层处理、浇水湿润→堵门窗口缝及脚手眼、孔洞→吊垂直、套方、抹灰饼、充筋→抹底层灰、面层灰→抹滴水线→养护。
2.2 墙面基层处理
因混凝土墙面在结构施工时大多使用脱膜隔离剂，表面比较光滑，故应将其表面进行处理，其方法是采用脱污剂将墙面的油污脱除干净，晾干后采用笤帚涂刷一层薄的胶粘性1:1水泥砂浆，使其凝固在光滑的基层上，以增强抹灰层与基层的附着力，不出现空鼓开裂。砖墙面浇水湿润，与混凝土墙面交界处钉250宽钢丝网，每边搭接宽度不小于100mm。
2.3 塞门窗缝
塞缝工作要作为一道工序安排专人负责，门窗框安装位置准确牢固，用1:3水泥防水砂浆将缝隙塞严。
2.4 吊垂直、套方、做灰饼、充筋
利用墙大角、门窗口两边，用激光水平仪打直线找垂直。每层抹灰时，则以灰饼做基准充筋，使其保证横平竖直。
2.5 抹底层灰、中层灰
混凝土基底在抹底层灰前刷一道胶粘性水泥浆，然后抹1:3水泥砂浆（外面外墙加3%防水剂），每层厚度控制在5~7mm为宜。分层抹灰要与充筋平时，用木杠刮平找直，木抹搓毛，每层抹灰不宜跟得太紧，以防止收缩影响质量。
2.6抹面层灰
待底灰呈七八成干时开始抹面层灰，8厚1:2.5水泥砂浆（面砖外墙掺建筑胶），先将底灰墙面均匀湿润，刮一层薄薄的素水泥浆，随即抹罩面灰。
2.7抹滴水线
在抹檐口、窗台、窗眉、阳台、雨篷、压顶和突出墙面的腰线以及装饰凸线时，应将其上面作成向外的流水坡度，严禁出现倒坡。下面做滴水线（槽）。窗台上面的抹灰层应深入窗框下坎裁口内，堵塞密实，流水坡度及滴水线（槽）距外表面不小于4cm，滴水线深度和宽度一般不小于10mm，并应保证其流水坡度方向正确。
抹滴水线（槽）应先抹立面，后抹顶面，再抹底面。

11 / 11

4、对于管道后抹灰，必须依照规范安放过墙套管，抹灰时，设专人且技术高的人员，用专用工具，认真细致地操作，以保证抹灰平整、光滑和不空鼓裂缝。
四、外墙面砖
（一）材料要求
1、水泥基粘结材料：强度不低于32.5的普通硅酸盐水泥。水泥应有出厂合格证及复验合格试单，出厂日期超过三个月而且水泥已结有小块的不得使用；白水泥应为32.5以上的。
2、面砖：34×73×3的米黄色面砖，面砖表面应光洁、方正、平整，质地坚硬，其规格尺寸、色泽、图案应均匀一致，必须符合设计和规范质量标准的要求。不得有缺楞、掉角、安痕和裂纹等缺陷，其性能指标均应符合现行国家标准的规定。
3、界面剂、防水剂、瓷砖专用粘结剂：按设计要求配比，其质量应符合规范要求。专用胶粘剂其粘结强度不小于0.6MPa。
（二）主要机具设备
砖切割机、磨机、电钻、板、木抹子、铁抹子、钢抹子、靠尺、方尺、毛刷、钢丝尺等。
（三）作业条件
1、主体结构施工完毕，并通过验收。
2、预留孔洞、排水管等处理完毕，门窗框扇已安装完，且门窗框与洞口缝隙已堵塞严实，并设置成品保护措施。
3、挑选面砖，分类存放备用。
4、应先做大样，并做出粘贴面砖样板墙，向操作者做好施工工艺及操作要点交底，待样板墙完成后，须经甲方监理鉴定合格，经设计及建设单位共同认可后，方可进行大面积施工。
（四）操作方法及施工要点
（1）墙面基层清理：将面层空鼓及裂缝的部位用水泥砂浆分层修补，并浇水养护。同时清理原面层上的污垢、泥块、灰尘等杂物。
（2）吊垂直、套方、找规矩、贴灰饼：大墙面和四角、门窗口边弹线找规矩，必须由顶层到底一次进行，弹出垂直线，并决定面砖出墙尺寸，分层设点、做灰饼，间距不宜超过1.5m。横线则以楼层为水平基线交圈控制，竖向线则以四周大角和通天垛、柱子为基准线控制。每层打底时则以此灰饼作为基准点进行冲筋，使其底层灰做到横平竖直。同时要注意找好突出檐口、腰线、窗台、雨篷等饰面的流水坡度。
（3）抹底层砂浆：先把墙面浇水湿润，然后用1:3水泥砂浆刮一道约6mm厚，紧跟着用同强度等级的灰与所冲的筋抹平，随即用木杠刮平，木抹搓毛，隔天浇水养护。
（4）弹线分格：待基层灰六至七成干时，即可按图纸要求进行分段分格弹线，同时亦可进行面层贴标准点的工作，以控制面层出墙尺寸及垂直、平整。
（5）排砖：根据大样图及墙面尺寸进行横坚向排砖，以保证面砖缝隙均匀，符合设计图纸要求，注意大墙面、柱子和垛子要排整砖，以及在同一墙面上的横竖排列，均不得有一行以上的非整砖。非整砖行应排在次要部位，如窗间墙或阴角处等。但亦要注意一致和对称。如遇有突出的部位，应用整砖套割吻合，不得用非整砖随意拼凑镶贴。
（6）浸砖：外墙面砖粘贴前，首先要将面砖清扫干净，放入净水中浸泡2小时以上，取出待表面晾干或擦干净后方可使用。
（7）粘贴面砖：粘贴应自上而下进行。为赶进度，可按楼层分隔成数段，在每一分段或分块内的面砖，均匀自下而上粘贴。从最下一层砖下皮的位置线先稳好靠硬，以此托住第一皮面砖。在面砖外皮上口拉水平通线，作为粘贴的标准。为减轻外墙面份量，本工程用1:1水泥砂浆加水重20%的107胶，在砖背面抹3～4mm厚粘贴即可。但基层灰必须抹得平整，而且砂子必须用窗纱筛后使用。女儿墙压顶、窗台、腰线等部位平面也要粘贴面砖时，除流水坡度符合设计要求外，应采取顶面面砖压立面面砖的做法，预防向内渗水，引起空裂；同时还应采取立面中最低一排面砖必须压底平面面砖，并低出底平面面砖3～5mm的做法；让其起滴水线（槽）的作用，防止尿檐而引起空裂。
（8）面砖勾缝与擦缝：面砖铺贴拉缝时，用1:1水泥砂浆勾缝，先勾水平缝再勾竖缝，勾好后要求凹进面砖外表面2～3mm。若横坚缝为干挤缝，或小于3mm者，应用白水泥配颜料进行擦缝处理。若采用成品勾缝材料应按厂家说明书操作。面砖缝勾完后，用布或棉纱蘸清水擦洗干净。
技术保证措施及质量保证措施：
抹灰前，原有墙面面层必须清扫干净，浇水湿润。
施工前，对面砖的尺寸、颜色进行严格挑选，并分类存放备用。
大面积施工前应先放大样，并做出样板墙，确定施工工艺及操作要点，开向施工人员做好交底工作。样板墙完成后必须经质检部门鉴定合格后，还要经过设计、甲方和施工单位共同认定，方可组织班组按照样板墙要求施工。
在面砖粘贴过程中，要做到一次成活，不得随便移动，尤其是砂浆收水后再纠偏挪动，最容易引起墙面空鼓。
施工前应根据设计图纸尺寸，核实结构实际偏差情况，决定面砖铺贴厚度和排砖模数，用计算机画出施工大样图。一般要求横缝应与石旋脸、窗台相平，竖向要求阳角窗口处都是整砖，如方格者按整块分均，确定缝子大小做分格条和划出皮数杆。根据大样图尺寸，对各窗间墙、砖垛等处要事先测好中心线、水平分格线、阴阳角垂直线，对偏差较大不符合要求的部位要事先剔凿修补，以作为安装窗框、做窗台、腰线等依据，防止贴面砖时，在这些部位产生分格缝不均的毛病。
（五）质量标准
1、主控项目
1.1 饰面砖的品种、规格、图案、颜色和性能应符合设计要求。
1.2 饰面砖粘贴工程的找平、防水、粘贴和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定。
1.3 饰面砖粘贴必须牢固。
2、一般项目
2.1 饰面砖表面应平整、洁净、色泽一致，无裂痕和缺陷。
2.2阴阳角处搭接方式、非整砖使用部位应符合施工图设计要求。
2.3墙面突出物周围的饰面砖应整砖套割吻合，边缘应整齐。
2.4饰面砖接缝应平直、光滑，填嵌应连续、密实。
2.5有排水要求部位应做滴水线（槽）。
2.6饰面砖粘贴的允许偏差和检验方法应符合下表规定：
项次
项目
允许偏差（mm）
检验方法
外墙面砖
内墙面砖
1
立面垂直度
3
2
用2m垂直检查尺检查
2
表面平整度
4
3
用2m靠尺和塞尺检查
3
阴阳角方正
3
3
用直角检测尺检查
4
接缝直线度
3
2
拉5m线，不足5m拉通线，用钢直尺检查
5
接缝高低差
1
0.5
用钢直尺和塞尺检查查
6
接缝宽度
1
1
用钢直尺检查
（六）成品保护
1、残留在门窗框上的水泥砂浆及时清理干净，门窗口处应设防护措施，铝合金门窗框要提前用塑料膜保护好，防止污染、锈蚀。
2、提前做好水、电、通风、设备安装作业工作，以防止损坏墙面砖
3、拆脚手架时，应轻拿轻放，要注意不要碰坏墙面。
（七）安全与环保措施
1、操作前检查脚手架和跳板是否满足操作要求，合格后才能上架操作，不符合安全之处，应及时修改。
2、在两层脚手架上操作时，应尽量避免在同一直线上操作，操作人员必须戴安全帽，并应设置防护措施。
3、饰面砖等使用材料必须符合环保要求。
4、外架必须满搭安全网，各层设围栏。
5、禁止搭设飞跳板，严禁从高处往下乱投东西。脚手架严禁搭设在门窗、暖气片、水暖等管道上。

XX建设集团有限公司
XX项目部
20 年 月 日
