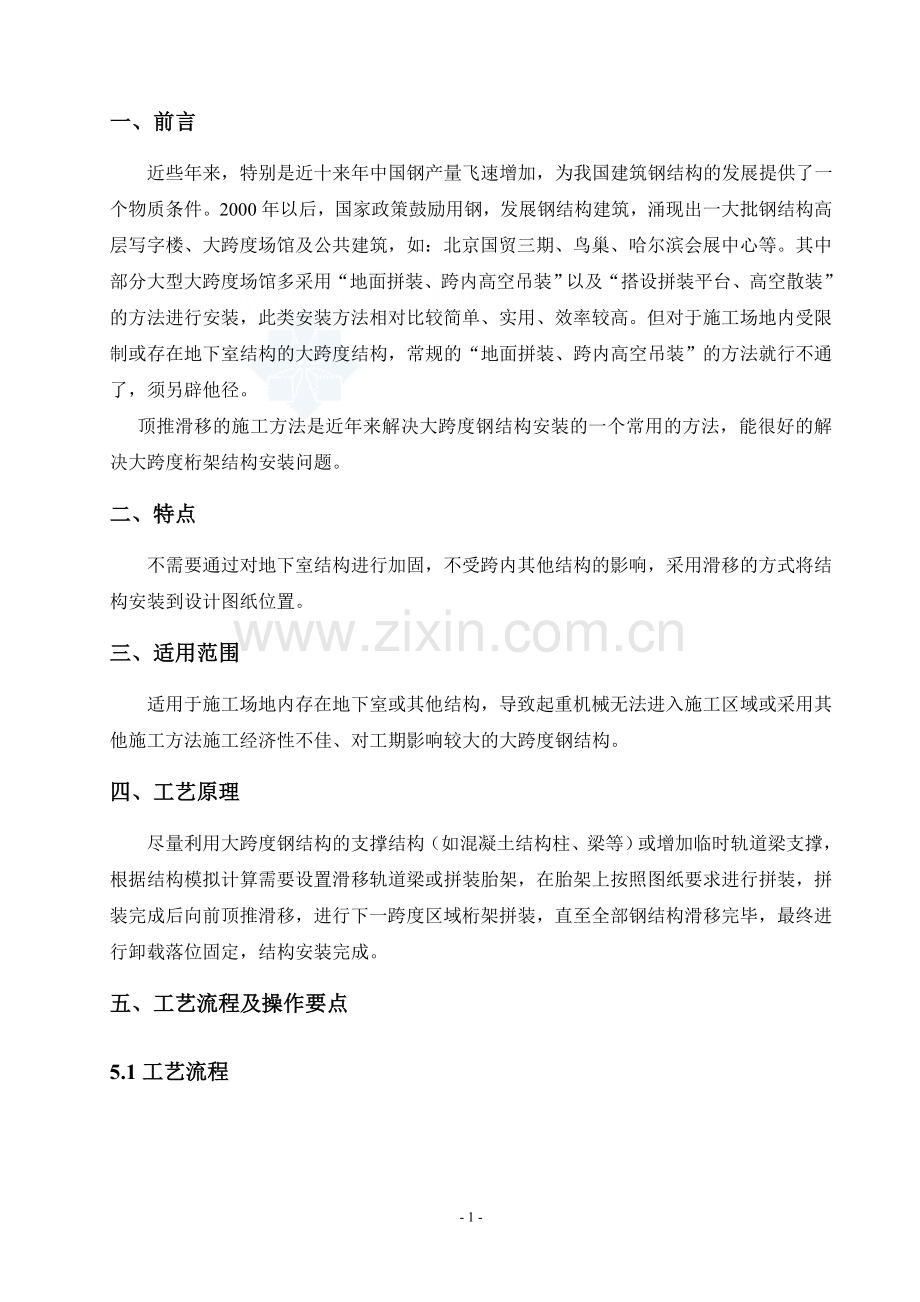

一、前言
近些年来，特别是近十来年中国钢产量飞速增加，为我国建筑钢结构的发展提供了一个物质条件。2000年以后，国家政策鼓励用钢，发展钢结构建筑，涌现出一大批钢结构高层写字楼、大跨度场馆及公共建筑，如：北京国贸三期、鸟巢、哈尔滨会展中心等。其中部分大型大跨度场馆多采用“地面拼装、跨内高空吊装”以及“搭设拼装平台、高空散装”的方法进行安装，此类安装方法相对比较简单、实用、效率较高。但对于施工场地内受限制或存在地下室结构的大跨度结构，常规的“地面拼装、跨内高空吊装”的方法就行不通了，须另辟他径。
顶推滑移的施工方法是近年来解决大跨度钢结构安装的一个常用的方法，能很好的解决大跨度桁架结构安装问题。
二、特点
不需要通过对地下室结构进行加固，不受跨内其他结构的影响，采用滑移的方式将结构安装到设计图纸位置。
三、适用范围
适用于施工场地内存在地下室或其他结构，导致起重机械无法进入施工区域或采用其他施工方法施工经济性不佳、对工期影响较大的大跨度钢结构。
四、工艺原理
尽量利用大跨度钢结构的支撑结构（如混凝土结构柱、梁等）或增加临时轨道梁支撑，根据结构模拟计算需要设置滑移轨道梁或拼装胎架，在胎架上按照图纸要求进行拼装，拼装完成后向前顶推滑移，进行下一跨度区域桁架拼装，直至全部钢结构滑移完毕，最终进行卸载落位固定，结构安装完成。
五、工艺流程及操作要点

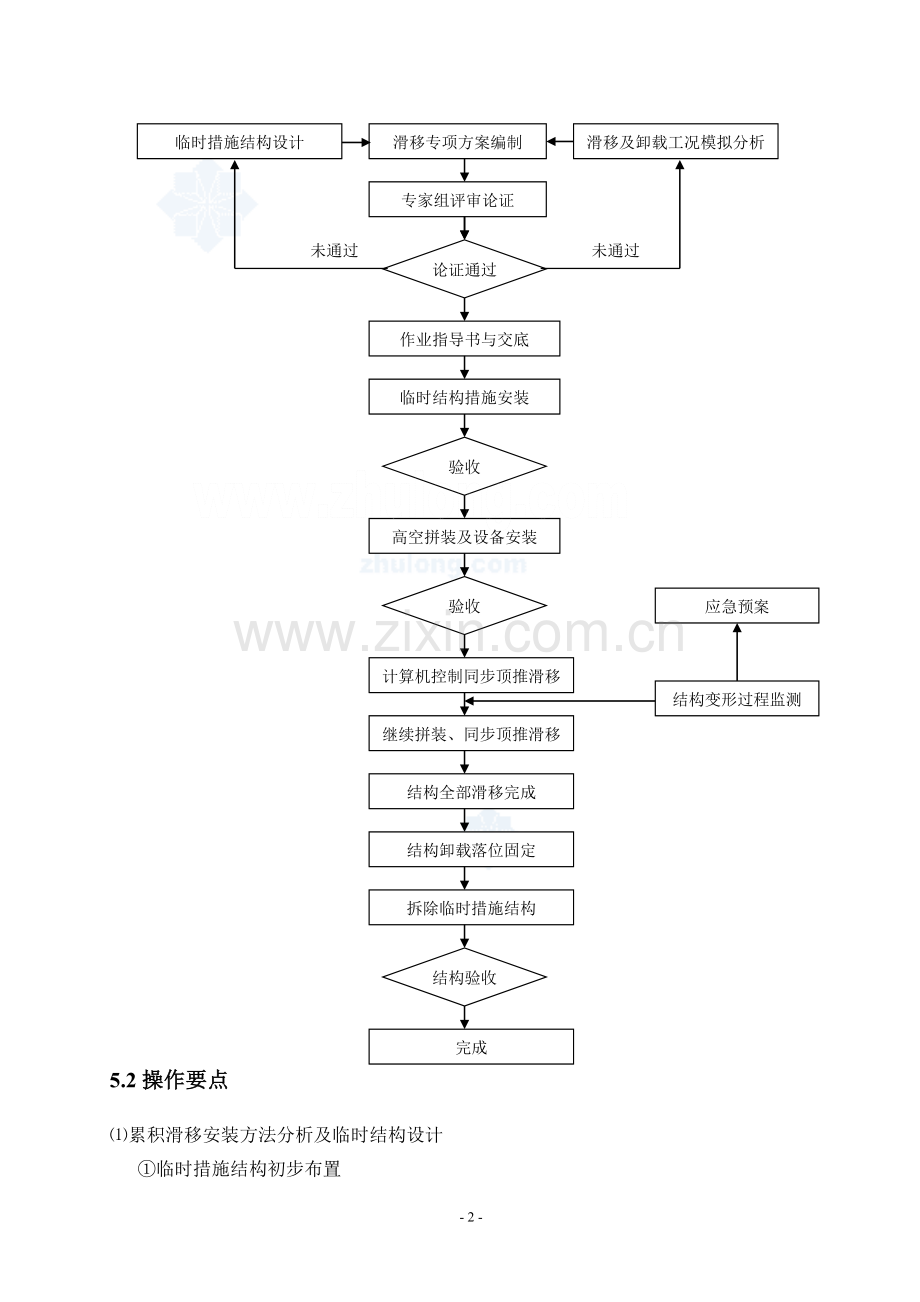

5.1工艺流程

滑移专项方案编制
专家组评审论证
作业指导书与交底
滑移及卸载工况模拟分析
临时结构措施安装
高空拼装及设备安装
计算机控制同步顶推滑移
继续拼装、同步顶推滑移
结构全部滑移完成
拆除临时措施结构
完成

结构变形过程监测
应急预案
结构验收

论证通过

验收

验收

结构卸载落位固定
临时措施结构设计

未通过 未通过

5.2操作要点
⑴累积滑移安装方法分析及临时结构设计
①临时措施结构初步布置
仔细查阅土建施工图纸及钢结构图纸，掌握混凝土结构形式与钢结构相关联情况，确定滑移安装方法的可行性及施工部署，充分利用现有混凝土结构，进行滑移胎架、滑移轨道梁及滑移轨道梁支撑等临时措施结构初步布置；
②滑移轨道设置
根据临时措施结构初步布置，利用结构模拟计算软件，对滑移结构最不利工况（考虑风荷载、温度变化等）结构变形情况进行模拟计算，确定滑移轨道设置数量；
③临时措施结构设计
临时措施结构设计应包括拼装胎架设计、滑移轨道梁支撑设计、滑移轨道梁设计、轨道选型等，设计计算应充分考虑临时措施结构的强度、承载力、稳定性、变形情况、结构沉降、基础处理等，最终明确轨道梁支撑、滑移轨道梁、拼装胎架等具体布置、规格型号、连接方式、滑移轨道设计高度等情况；
根据滑移结构总吨位进行计算，确定顶推千斤顶规格、数量、设置位置等；
④专项施工方案编制及专家组评审
根据临时结构设计以及累积滑移安装部署，编制累积滑移专项施工方案，明确施工顺序、拼装方案、滑移指挥组织机构、测量与过程监测方案、应急预案、安全方案等。
为了保证滑移施工的结构安全及施工质量，大跨度累积滑移专项施工方案，需进行专家组进行评审；根据专家组评审意见进一步进行修改完善。
⑵临时结构措施安装
临时结构措施安装质量的好坏，是大跨度滑移施工一个非常重要的环节，应按照专项施工方案认真实施，保证临时结构基础处理、支撑安装偏差、节点连接质量及轨道标高、水平度误差控制等；临时结构措施安装完毕后，应组织各方进行验收；
① 拼装胎架搭设
拼装胎架设计应根据施工现场地质勘探报告数据，进行基础设计，计算确定胎架在安装荷载的作用下的基础沉降量；胎架实际搭设中应根据实际基础沉降变形情况，同时对拼装胎架预留沉降余量；

高空拼装胎架搭设
② 轨道梁安装
轨道梁安装应与桁架安装轴线保持一致，控制轨道梁标高精度，焊缝连接处应按一级焊缝进行探伤处理；
③ 轨道安装
轨道安装中心线应与桁架安装轴线保持一致，且按照设计标高进行安装；此外应考虑轨道的侧向稳定及滑移方向滑动控制，侧向稳定可按600mm间隔轨道两侧设置10mm挡板；轨道滑移方向防滑可按10m间距，轨道两侧设置10mm止动挡块，详见下图所示。

侧向稳定挡板 滑移方向挡板
相邻轨道间宜采取焊接连接，上表面需打磨光滑。
⑷高空拼装及设备安装
大跨度结构滑移安装质量完全取决于高空胎架上结构拼装精度控制，结构安装的标高、轴线位置、垂直度等控制应符合规范要求；
① 结构侧向位移控制
考虑大跨度钢结构拼装单元拆除支撑后，由于结构的下挠变形，结构必定在与轨道垂直方向上发生位移；位移值根据跨度及结构下挠值等，进行模拟计算，最终确定对轨道所在轴线上受力结构设置反向变形。

高空拼装反变形竖向设置
拼装结构分步分级拆除支撑后，拼装结构在挠度变形的作用下，达到图纸要求的安装轴线要求。

支撑拆除后结构下挠变形
② 拼装结构起拱
《钢结构设计规范》GB50017-2003中规定，屋盖梁或桁架设计允许偏差为l/500，大跨度钢屋盖施工中，可根据施工结构模拟分析的挠度变形及桁架分段情况，进行拼装施工折线起拱。

拼装施工结构折线起拱
在结构滑移支点处设置限位挡板，防止侧向位移，轨道与其两侧限位挡板间距各为15mm。

结构侧向位移限位挡板
结构滑移过程中，按照方案部署及时安装顶推设备，确保连接妥贴稳固。
⑸滑移前检查验收及拆除支撑
正式滑移前，对构件高空拼装情况进行检查，确保杆件安装及焊缝焊接完毕；然后按照方案确定的步骤进行拆除临时支撑，并在卸载过程中对结构变形进行观测，如有异常情况采取应急预案。
⑹计算机控制同步顶推滑移
①滑移前检查，临时支撑是否拆除完毕；滑移结构是否与胎架完全脱离；滑移系统工作是否正常；各岗位人员及监测仪器是否到位等；

- 10 -

中山博览中心全景图
6.1、滑移概况
6.1.1简述
中山博览中心工程A区钢屋盖桁架累积同步滑移，钢屋盖为双向交错主桁架结构，沿主桁架方向由B轴线至G轴线共计109.5米，垂直主桁架方向由14轴线至26轴线共计212米。总滑移重量约3250余吨。
6.1.2 作业内容
A区钢屋盖桁架同步累积滑移作业施工中，滑移专业作业主要完成如下内容：
² 提供液压爬行器外形及安装尺寸；
² 配合主桁架支座滑移顶推点设计；
² 配合主桁架滑移所需临时设施的设计；
² 提供滑移轨道的型号和型式，提出安装要求；
² 指导安装及拆除液压同步滑移系统设备；
² 液压同步滑移系统现场调试；
² 实施液压同步滑移系统设备操作。
6.2、难点、特点
6.2.1、施工难点
² 高空滑移、累积滑移距离长（212米）、跨度大（90米）；
² 滑移轨道长，铺设难度大、精度要求高；
² 滑移设备多，同步要求高。
6.2.2、液压滑移技术特点及优点
² 与传统的卷扬机钢丝绳牵引不同，爬行机器人滑移过程的推进力及推进速度完全可测和可控。计算机系统通过传感器检测爬行机器人的推进力及速度，控制各机器人之间的协调同步，当有意外超载或同步超差时，系统会及时做出调整并发出报警信号，从而使滑移过程更加安全可靠；
² 通过爬行机器人设备的模块化组合、扩展，被滑移构件的重量、尺度和滑移距离不受限制；
² 设备体积小、自重轻、承载能力大，自动化程度高，操作方便灵活，安全可靠性好，特别适合于在狭小空间或起重设备难以进入的施工场地进行大体量构件的累积滑移安装；
² 可多点推拉，分散构件、钢格构柱、滑移钢梁及核心筒剪力墙所受应力；
² 推移反力由距构件很近的一段轨道直接承受，因此对轨道基础处理要求低；
² 由于爬行器与构件刚性连接，易同步控制，就位准确性高。
6.2.3、滑移关键技术
本工程中根据现场施工条件和钢结构屋盖的外形特点，采用了钢结构桁架累积液压滑移安装的施工工艺。配合本施工工艺的先进性和创新性，我司主要使用如下关键技术和设备：
（1）超大型构件液压同步滑移施工技术；
（2）TJG-1000型液压爬行器；
（3）TJD-30型液压泵源系统；
（4）YT-1型计算机同步控制系统。
6.2.4、关键技术简述
（1）超大型构件液压同步爬行施工技术特点
自锁型液压爬行器是一种能自动夹紧轨道形成反力，从而实现推移的设备。此设备可抛弃反力架，省去了反力点的加固问题，省时省力，且由于与被移构件刚性连接，同步控制较易实现，就位精度高。
（2）液压滑移原理
“液压同步滑移技术”采用液压爬行器作为滑移驱动设备。液压爬行器为组合式结构，一端以楔型夹块与滑移轨道连接，另一端以铰接点形式与滑移胎架或构件连接，中间利用液压油缸驱动爬行。
液压爬行器的楔型夹块具有单向自锁作用。当油缸伸出时，夹块工作（夹紧），自动锁紧滑移轨道；油缸缩回时，夹块不工作（松开），与油缸同方向移动。
液压爬行器示意图 液压爬行器实景图

（3）计算机同步控制系统
液压同步滑移施工技术采用计算机控制，通过数据反馈和控制指令传递，可全自动实现同步动作、负载均衡、姿态矫正、应力控制、操作闭锁、过程显示和故障报警等多种功能。

计算机同步控制系统
