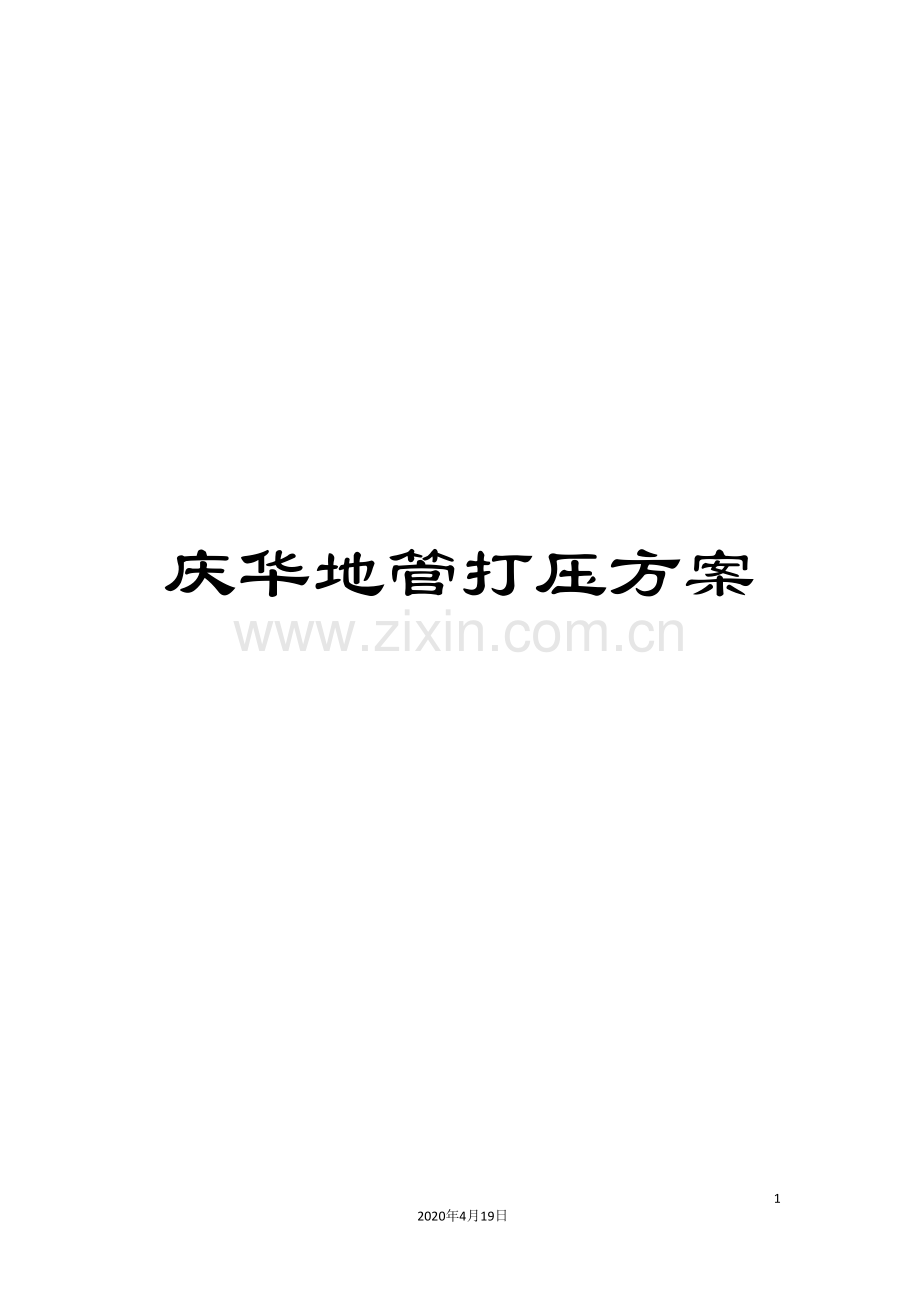

庆华地管打压方案

22
2020年4月19日
文档仅供参考，不当之处，请联系改正。

新疆庆华煤制天然气工程
厂区地下管网试压施工方案

编 制：

审 核：

批 准：

中化二建集团新疆庆华煤制天然气项目部
二O一O年八月五日

目 录

1、工程概况 ……………………………………………………………..2
2、编制依据 ……………………………………………………………..2
3、施工前准备工作 ……………………………………………………..2
4、管道压力试验…………………………………………………………3
5、质量保证措施…………………………………………………………4
6、安全及文明施工………………………………………………………5
7、环境保护措施…………………………………………………………6
8、施工组织计划………………………………………………………….7
附件：应急预案

1、工程概况
新疆庆华煤制天然气工程厂区地下管网工程包括生产、生活给水管线、消防给水管线、循环水管线、生产生活污水排水管线、雨水和清洁废水排水管线、污水处理回用管线等及各种管件、阀门的安装、检查井和阀门井等附属构筑物的砌筑、土方挖填和管道的制安、试压、冲洗等。我单位主要承建强夯13区和17区与加压气化装置B系列对应的地下管网工程（具体区域见附图），管径最小为DN200，最大为DN900,材质主要是碳钢和高密度聚乙烯等，预计管道总计1900米左右。由于业主在现场施工用水方面供给能力不足，经 7月26日高层会议决定，现场地下管网的打压试验采用气压试验代替水压试验，因与水压试验相比，气压试压存在一定的危险性，为能保质保量保安全的完成地管打压工作任务，特编制此方案作为施工指导。
2、编制依据
2.1《给水排水管道工程施工及验收规范》 GB 50268-97
2.2《工业金属管道工程施工及验收规范》 GB50235-97
2.3《给水排水构筑物施工及验收规范》 GBJ141-90
2.4《工业金属管道工程质量检验评定标准》 GB50184-93
2.5《埋地硬聚氯乙烯排水管道工程技术规范》 CECS122:
2.6《建筑给排水与采暖工程施工质量验收规范》 GB50242-
2.7《建设工程施工现场供电安全规范》 GB50194-93
2.8赛鼎工程有限公司设计的庆华煤制天然气一期工程厂区给排水图纸
2.9中化二建集团有限公司制订的《质量体系文件》、《环境体系文件》、《职业健康安全体系文件》。
3、施工前准备工作
3.1施工现场的管道安装工作已按照图纸和设计要求全部完成，安装质量符合有关规定及相关施工验收规范。
3.2焊缝及其它待检部位尚未涂漆和绝热。且管道试压相关规范、标准等资料齐全。
3.3按照试验要求，管道已进行加固处理，管沟沿途障碍物已清理。
3.4打压所需机具、工具、仪器及消耗材料等配备齐全，压力表已经过效验，其精度不得低于1.5级，表的最大刻度值应为试验压力的1.5～2倍，且不得少于两块。
3.6与待试管道无关的系统已用盲板或其它方式隔开。
3.7施工方案已编制且已批准，并已向参加施工的有关人员进行安全技术交底。
4、管道压力试验
4.1由我单位承建的13区和17区地下管网工程（具体施工区域划分按业主有关部门通知执行），由生产污水排水管线（2P）、循环水管线（CWSd、CWRd、CWSd、CWRd）、稳高压消防管线（10J）、污水处理回用管线（4P）雨水管线（yn）等四类管线组成，其中生产污水排水管线（2P）、雨水管线（yn）工作压力为常压，其余管线为带压工作。具体工作压力及试验压力见下表：
序号
管线类别
管线代号
工作压力（MP）
试验压力（MP）
1
气化循环水上水
CWSd
0.4
0.46
2
气化循环水回水
CWRd
0.25
0.28
3
净化循环水上水
CWSd
0.4
0.46
4
净化循环水回水
CWRd
0.25
0.28
5
污水处理回用管线
4P
0.25
0.28
6
稳高压消防水
10J
1.00
1.15
7
雨水线
yn
0
满水试验
8
生产污水排水管线
2P
0
满水试验
根据上表所列参数，在管线施工完成打压时，我单位计划分为四种类别对上述管线进行打压，即生产污水排水管线和雨水线为一组进行试漏、循环水上水管线为一组污水处理回用管线和循环水回水管线为一组、消防管线为一组。
4.2根据实际图纸，管道试压介质为水，但由于业主供水能力有限，经业主同意，现场管道试压采用气压试验，但当设计压力超过0.6MPa时，进行气压试验须经设计或建设单位同意方可进行。
4.3由于气压试验受外界环境温度影响较大，故本次管道试压准备分为两个步骤，即预试验在当天下午5点以后进行试压，用以排除安全隐患和质量处理，预试验合格后的管道的正式试验在次日下午5点以后进行。
4.3压力表应在试验段下游的端部与管道轴线相垂直的支管上装一块，在气体进入系统处装一块，便于观察、比较和控制。
4.4气压试验压力为设计压力的1.15倍，严禁使试验温度接近金属的脆性转变温度。
4.5气压试验时，应缓慢逐级升高试验压力，当压力升至试验压力的50%时，稳压3分钟，如未发现异常或泄漏，继续按试验压力的10%逐级缓慢升压，每级稳压分钟，直至压力升至试验压力，稳压三分钟后，将试验压力降至设计压力进行泄漏性试验。
4.6泄漏性试验的重点检查部位是阀门的填料函、法兰连接处、螺纹连接处、放空阀、排气阀、排水阀等，以发泡剂检验不泄露为合格。
4.7在打压试验进行前要进行预打压，预打压试验压力以0.2MPa为宜，操作过程同4.5条。
4.8因我单位承建的地下管网管径较大，管线较长，试压风险较大，因此在试压过程中要注意做好安全防护工作，同时在与外单位接头处要有专人全程监护，保证现场施工人员的安全。
4.9本工程中我单位仅对现场组对焊缝质量负责，由于母材质量或其它问题产生的试压周期延长所发生的费用由业主承担。
4.10在试压过程中，在管道适当位置应设置专门放空点，不得随意放空。
4.11为保证试压过程中堵头盲板的安全性，在堵头盲板上要用型钢进行加固，加固形式为井字形，满焊，堵头盲板打双面坡口进行全熔透焊接。
4.12在管道施工完成后，由于现场施工条件限制，对管道进行统一吹扫可行性不大，因此，我单位将在施工过程中加强质量监管，并在管道对口焊接前进行严格检查，对于直径大于600mm的管道在回填前进行人工清扫，所有管道在回填前必须经业主、总包、监理及我单位四方共检，共检合格后方可回填。
5、质量保证措施
5.1认真贯彻我公司“科学管理，质量一流；竭诚服务，用户满意”的质量方针，以公司《质量保证手册》为龙头，全面执行ISO9000标准化管理程序。
5.2在打压过程中，做好并保存有关施工质量的原始记录，确保施工记录与工程进度同步。
5.3认真执行安全技术交底制度，使施工作业人员明确了解施工程序和质量标准，在打压过程中严格按照施工工艺进行，切实做好全员管理，专职检查员行使质量否决权，严把质量关。
5.4实行质量层层负责制，设置专人把好质量关，上道工序不合格，不得进入下道工序。
5.5各施工班组做好自检工作，自检合格后进行互检。
5.6认真开展QC活动，对工程质量进行预控，并随时解决存在的问题，改进施工方法。
5.7积极推广应用新技术，新材料，新工艺，以技术进步推动工程质量进步。
5.8在施工过程中，认真听取业主及监理公司的意见，并积极配合，以保证工程的顺利进行。
5.9在试压前，需由业主、监理及我单位相关人员对待试管道进行联检，联检合格后方可进入试压程序。试压过程中，建设单位应全程参加，并随时检查。
6、安全保证措施及文明施工
6.1 认真贯彻我公司“安全施工，预控为主；遵守法规，关爱生命”的职业健康安全方针，严格执行公司《职业健康安全管理规定》。
6.2施工前应进行技术交底，使全体施工人员做到心中有数，防患于未然。
6.3施工人员进入现场，必须戴安全帽，严禁穿高跟鞋、拖鞋，冬季施工禁止穿塑料底鞋。
6.4施工机械和电气设备不得超负荷运转，各种电动机具必须按规定接零接地，要防雨防潮，下班时拉闸。
6.5电力设备的操作应在绝对去除湿气、水、油和其它不安全因素的前提下进行，除了一般进行的绝缘测试外，所有的电力设备在通电之前均应检查。
6.6因气压试验存在较大的危险性，在试验过程中连接处必须由醒目的标识，以免试验过程中其它单位不明情况进行碰头时产生意外安全事故。
6.7施工现场要设置安全色标和警示牌，与试压工作无关人员不得进入现场，同时在管线轴线内外侧15米处设置安全警戒线，所有无关人员不得靠近，安全人员须在试压过程中全程巡视，防止无关人员进入警戒区，试压完成后要连同业主、监理及施工人员对现场进行检查，所有管道不得带压过夜。
6.8在试压过程中如发现泄漏，不得带压处理，应等泄压后消除缺陷，再重新进行试压工作。
6.9在进行气压试验过程中管线要加装安全阀，且安全阀已经过有关部门的检测和调试。
6.10试压过程中，待试管道要加装专门的放空管道，用于泄压，在试压工作完成后不得随意泄压。
6.11在试压过程中为方便检验人员对焊缝质量进行检查，在管道焊口底部管道基础上要挖检查坑，具体尺寸以方便检查人员上下为宜。
6.12所有施工人员必须统一指挥，加强组织性和劳动纪律，严禁酒后上岗，不得擅自离岗，认真坚守工作岗位。
6.13各工种应严格执行本工种的安全操作规程。
7、环境保护措施
7.1认真贯彻我公司“遵守法规，文明施工；珍惜资源，保护环境”的环境管理方针。
7.2在运输、堆放设备、材料时，不得损坏周围的花草、树木、绿地。
7.3施工垃圾和生活垃圾要集中回收，不得随处乱扔或就地点火焚烧。
7.4市区施工尽可能在白天，并严格控制噪音，如确实需要夜间施工时，应采取消声、防干扰措施，产生的噪音必须符合国家规定的标准。
8、施工组织管理机构
8.1现场施工组织机构图

8.2劳动力组织

工 种
人 数
队 长
1
技术员
1
管 工
1
电焊工
2
电 工
1
普 工
6
合 计
12

8.2机具组织
序 号
机械名称
规 格
数 量
1
轮胎式汽车吊
20t
1台
2
电焊机
14kw
2台
3
空压机
4.0 MPa
1台
4
砂轮切割机
φ400
2台
5
倒 链
1～10t
2个
6
油压千斤顶
10t
4台
7
无缝管
DN32
100米
8
无缝管
DN50
20米
9
闸阀
DN50
2个
10
闸阀DN32
DN32
4个
11
安全阀A41H-16
DN32
2个
12
压力表接头

4个
13
聚四氟乙烯带

40卷
14
扳手

6把
15
石棉橡胶垫
3mm
15㎡
16
压力表
量程1.6MP
2块
17
压力表
量程0.6MP
2块
18
钢板
S=20mm
30㎡
19
角钢
75*8
30米
20
洗洁精

20瓶
21
毛刷

20个
22
手提喷壶

4个
23
记号笔

20支
24
对讲机

6部
25
防护面罩

4个

附件（应急预案）

施工现场应急救援预案
1、目的
为了确保工程项目建设过程中对于可能存在的危及人员、设备和环境的各种危害因素的有效监控；对突发事件的应急响应，把事件的危害尽量减少到最小限度，保证本项目HSE目标的实现。特制定本预案。
2、定义和术语
预警；即将发生极危险物质泄露的状态和意外事故的发生。如：伤害、火灾、泄露、爆炸等。
现场应急；极危险物质发生泄露，必须采取行动保护现场人员、设备和环境。
极危险物质（EHS）；由安全环保机构列出的物质。如：危险化学品、能量载体、有毒有害物质等。
应急指挥中心；应急组织管理指挥中心的地点。
操作员；有资格或接受培训的员工。
物质安全数据表（MSDS）；记录物质化学特性和健康危害的文件。
应急响应预案；记录反映企业对紧急事故的影响预案的文件。包括总预案、程序文件、说明书和记录。
应急人员；所有在紧急状况下负有相关责任的人员。
3、适用范围
本预案适用于新疆庆华煤化有限公司煤制天然气工程施工过程的一切活动。包括：各类伤害事件、意外事故、突发事件等。
4、应急管理组织机构
本项目将组织建立以项目经理为首和相关人员参加的应急管理组织机构。如下图：

项目经理
HSE经理
抢险组
救援组
后勤保障组
交通通讯组
土 建 施 工 队
安 装 施 工 队

应急总指挥： 电话： 地点：项目部办公室
应急办公室主任： 电话： 地点：项目部办公室
应急抢险组长： 电话： 地点：项目部办公室
应急抢险组组员： 电话：地点：项目部办公室
应急求援组长： 电话： 地点：项目部办公室
应急救援组组员： 电话： 地点：项目部办公室
后勤保障组长： 电话： 地点：项目部办公室
后勤保障组组员： 电话： 地点：项目部办公室
交通、通讯组长： 电话： 地点：项目部办公室
交通、通讯组组员： 电话： 地点：项目部办公室
项目部施工队人员进入相应的应急组织，与其应急预案相对应。形成项目完整的应急管理体系。
5、相关人员职责
应急总指挥:负责应急预案的制定、演练组织，保证人力、物资和资金的投入。负责应急情况下总体协调组织工作，调动所有资源对突发事件进行控制，以减少损失和伤害。
应急办公室主任；负责具体预案应急和演练，负责联系协调内部和外部的组织工作。检查物资的储备情况、各专业组的组织、演练情况和组织情况。保证应急体系正常运转，以便在紧急情况下发挥它的作用。
应急抢险组长：负责组织应急抢险队，包括承包商的人员和分包商的人员及现场施工的所有人员。并定期开展组织演练，保证在紧急情况下有足够的应急抢险人员。
应急救援组长：负责联系医疗服务机构和相关的救护人员，组织内部救护人员，并进行必要的培训和演练，保证在紧急情况下能够满足现场救护的要求。
后勤保障组长：负责在应急情况下的后勤保障工作，包括应急物资的供给，应急资源的保障等工作。
交通、通讯组长：负责在紧急情况下的通讯联系和交通工具的保障。
分包商的项目部的相关人员要求按照其相应的职责履行。保证紧急情况下人员和资源的供应。
5.1、报警、通讯、联络方式：
（1）24小时有效的报警电话：
急救电话：120
警匪电话：110
火警电话：119
交通事故：122
5.2、人员紧急疏散、撤离线路；
现场发生突发事件要按照：撤离事故现场——向安全地方转移——报警——急救——送受伤人员去医院救护——保护现场——现场防护。
5.3、危险区的隔离方案：
针对不同的情况现场采取相应的安全防护措施。如：拉警戒线，专人监护，设立隔离带防止火灾或其它有害物质扩散等。
5.4、受伤人员现场救护、救治与医院救治：
现场应进行急救工作，争取时间。同时等待救援人员的到来。
6、应急响应程序
事件发生——报告——启动应急预案——现场急救——保护、疏散——恢复。
6.1、急救设施和紧急救护
—现场应配备有必须的医疗急救设备（应急车辆、急救箱）
—在工作中受到伤害应实行紧急救护，防止伤口感染和防止并发症。
—发生事故进行紧急救护时，应首先保护自己，有能力时给予紧急处理。
—现场紧急处理程序如下图：
急救人员
保 卫
安全监督员
一线管理人员
应急协调员、安全与保卫负责人
主应急控制中心
后勤保障负责人
与总部施工部门联系
地方政府部门（公安与医疗）

6.2、疏散计划
紧急情况
报警后立即行动
关掉所有机器后操作人员立即撤离
管理人员指导工人沿最短线路到达指定集合地点
管理人员确定没有人还留在现场
管理人员指挥集合处人员排队，每个单位通报点名情况
与工人一起检查有否人员失踪
最新情况
向紧急协调人员报告
急救处理，如果有严重
报告主应急控制机构
失踪
寻找失踪人员
为下一步行动而向协调人员报告

7、危险因素辨识和评价
新疆庆华煤化有限公司煤制天然气工程施工中存在的危险因素有：
电击伤害 高空坠落 物体打击 车辆伤害 起重伤害 基坑、跌落伤害 危险化学品伤害、辐射伤害、火灾伤害、化学性爆炸危害、物理性爆炸伤害、高温灼伤、机械伤害、坍塌事故伤害、其它伤害等。
8、应急资源准备
应急系统要配备如下必要的资源；
应急抢险队、应急通讯系统和装备、各种救护设施（用品）、交通工具、救护队伍、应急物资的必要储备和应急资金的准备。
项目部现场工作人员及现场施工人员等按组织机构的要求作为主要的应急人员和抢险人员。所属的有关通讯设备和交通设备都是应急的设施。包括所有的可用资源，将作为应急预案的资源。
同时建立与当地政府及有关机构的联系，特别是和总包商及业主的有关部门的良好联系，保证外部的有效支援。
应急通讯系统：电话、对讲机等。
应急电源、照明；应急灯、手电筒等。
应急救援装备、物资、药品等；救急药品、车辆、救援装备等。交通工具、车辆等。
9、应急预案培训和演练
应急预案制定后，须经过审查和批准。审查内容包括：应急预案启东时通讯系统能否正常运行；各种救护设施（用品）是否齐备；紧急处理措施是否有效；疏散撤离步骤是否适宜；事故处理人员能否及时到位等。
应急预案一经批准，应急责任部门应着手组织相应的培训，是应急管理范围内的所有职工、相关方人员都熟悉和了解预案的内容和执行步骤。培训的效果应确保应急预案能有效地实施。
应急责任部门定期组织应急预案的演练，对应急预案的有效性和适宜性进行评估，找出不足之处并修改。修改后的应急预案应及时通知到相关部门和人员。
10、现场常见的事故处理；
10.1、触电救护与电气火灾扑救；
首先要使触电者迅速脱离电源，救护人员既要救人也要注意保护自己，触电者未脱离电源前救护人员不准直接用手触及伤员，如果触电者处于高处，解脱电源后会自高处坠落因此要采取预防措施；救护触电伤员切除电源时，有时会使照明失电，因此应考虑事故照明，应急灯等临时照明，新的照明要符合使用场所防火防爆的要求，但不能延误切除电源和进行急救。发生电气火灾时，不得用泡沫灭火器带电灭火，带电灭火应采用干粉、二氧化碳等灭火器。
10.2、高处坠落伤害的救护；
高处坠落包括由地面2m以上高度坠落和由地面向地坑、地井坠落。坠落产生的伤害主要是脊椎损伤、内脏损伤和骨折。为避免施救方法不当使伤情扩大，
10.2.1抢救时应注意以下几点；
发现坠落伤员，首先看其是否清醒，能否主动活动。若能站起来或移动身体，则要其躺下，用担架抬送到医院，或用车送往医院。因为某些内脏伤害，当时可能感觉不明显。
如果已经不能动，或不清醒，切不可乱抬，更不能背起送医院，这样既容易拉脱伤者脊椎，造成永久性伤害。此时应进一步检查伤者是否骨折。若有骨折，应首先采用夹板固定。
10.2.2送医院时应先找一块能使伤者平躺下来的木板，然后再伤者一侧将小臂伸入伤者身下，并有人分别拖住头、肩、腰、胯、腿等部位，同时用力，将伤者平稳托起，再平稳放在木板上，抬着木板送往医院。
10.2.3如果坠落在地坑内，也要按照上述程序救护。若地坑内杂物太多，应由几个人小心抬抱，放平抱上抬出。如果坠落在地井中，无法使伤者平躺，则应小心将伤者抱入筐中吊上来。施救时应注意无论如何让也不能让伤者脊椎、颈椎受力，避免人为加重伤情。
10.3机械伤害的救护；
10.3.1迅速确定事故发生的准确位置、可能波及的范围、设备损坏的程度、人员伤亡等情况，以根据不同的情况进行处理。
10.3.2划出事故特定区域，非救援人员、未经允许不得进入特定区域。迅速核实塔式起重机作业人数，如有人员被压在倒塌的设备下面，要立即采取可靠措施加固四周，然后拆除或切割压住伤者的杆件，将伤员移出。
10.3.3抢救受伤人员时几种情况的处理；
——如确认人员已死亡，立即保护现场；
——如发生人员昏迷、伤及内脏、骨折及大量失血；①立即联系120急救车或距现场最近的医院，并说明伤情。未取得最佳抢救效果，还可根据伤情联系专科医院。②外伤大出血；急救车未到前，现场采取止血措施。③骨折；注意搬动时的保护，对昏迷、可能伤及脊椎、内脏或伤情不详者一律用担架或平板，不得一人抬肩、一人抬腿。
——一般外伤；①视伤情送往医院，防止破伤风。②轻微内伤，送医院检查。
10.4现场火警处理
10.4.1任何发现火情的人，应在保证自己安全的条件下立即现场灭火器进行灭火，当火扑灭后，立即向武装保卫部门报告事故情况；
10.4.2如果火不能被立即扑灭，立即就近拨打“119”电话报警并直接或间接向应急管理组报告，由管理组成员发布火险警报；
10.4.3任何听见火警的人必须撤离现场并到最近的上风口集结地，等待进一步指示，不要阻塞公路。
10.4.5必须立即禁止所有车辆通行，停放到不阻碍交通的地方并熄火。
10.5现场伤害处理
10.5.1小伤害必须向质安部报告，并及时进行急救处理；
10.5.2较严重的伤害必须拨打电话与合同医院联系；
10.5.3如果在装置内发生伤害，应立即呼救，以得到附近的员工援助。
10.5.4伤员必须从危险中移出，并进行紧急处理，如有人工呼吸、洗眼或洗皮肤。另外，在医务人员到达前，伤员必须保持安静，并尽量保暖。
10.6其它自燃火灾的应急处理
按照国家、地方政府有关规定执行，接受地方政府的统一指挥。
11、恢复和从新进入
在应急和防护性行动已有效控制了紧急情况时，就开始恢复和重新进入状态。
在重新进入之前要遵照所有重新进入的操作和程序，由应急指挥中心决定何时开始恢复和重新进入阶段。
12相关文件及规范
《安全生产法》
《职业病预防法》
《关于特大安全事故行政追究的规定》
《危险化学品安全管理条例》
《特种设备安全监察条例》
《使用有毒物品作业场所劳动保护条例》
《重大危险源辨识》
