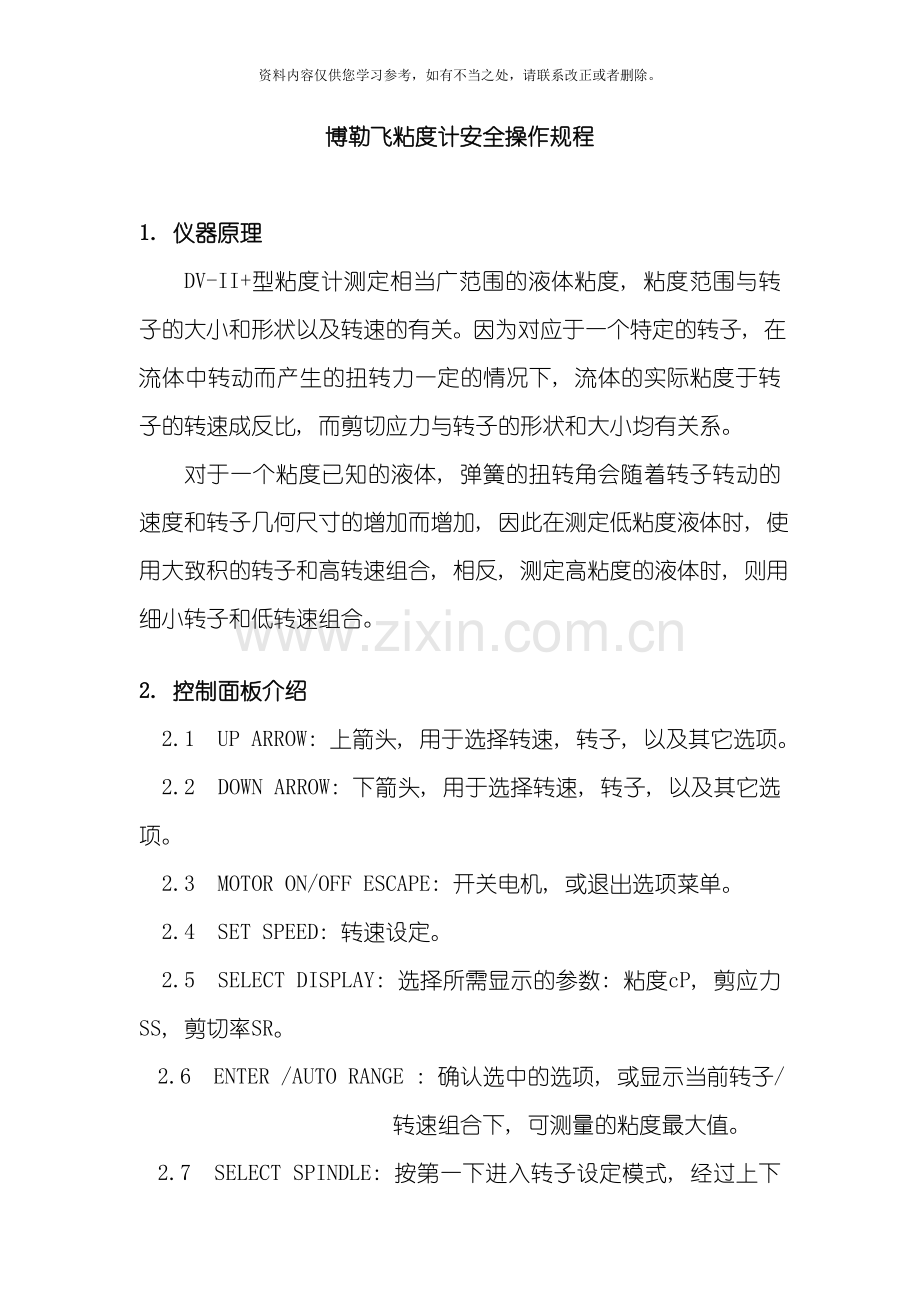

博勒飞粘度计安全操作规程

1. 仪器原理
DV-II+型粘度计测定相当广范围的液体粘度, 粘度范围与转子的大小和形状以及转速的有关。因为对应于一个特定的转子, 在流体中转动而产生的扭转力一定的情况下, 流体的实际粘度于转子的转速成反比, 而剪切应力与转子的形状和大小均有关系。
对于一个粘度已知的液体, 弹簧的扭转角会随着转子转动的速度和转子几何尺寸的增加而增加, 因此在测定低粘度液体时, 使用大致积的转子和高转速组合, 相反, 测定高粘度的液体时, 则用细小转子和低转速组合。

2. 控制面板介绍
2.1 UP ARROW: 上箭头, 用于选择转速, 转子, 以及其它选项。
2.2 DOWN ARROW: 下箭头, 用于选择转速, 转子, 以及其它选项。
2.3 MOTOR ON/OFF ESCAPE: 开关电机, 或退出选项菜单。
2.4 SET SPEED: 转速设定。
2.5 SELECT DISPLAY: 选择所需显示的参数: 粘度cP, 剪应力SS, 剪切率SR。
2.6 ENTER /AUTO RANGE : 确认选中的选项, 或显示当前转子/转速组合下, 可测量的粘度最大值。
2.7 SELECT SPINDLE: 按第一下进入转子设定模式, 经过上下箭头键选择合适的转子编号, 再按第二下确定。
2.8 PRINT: 进入或退出打印模式。
2.9 OPTION/TAB
OPTION: 开启选项菜单。
TAB: 在可选参数之间切换。

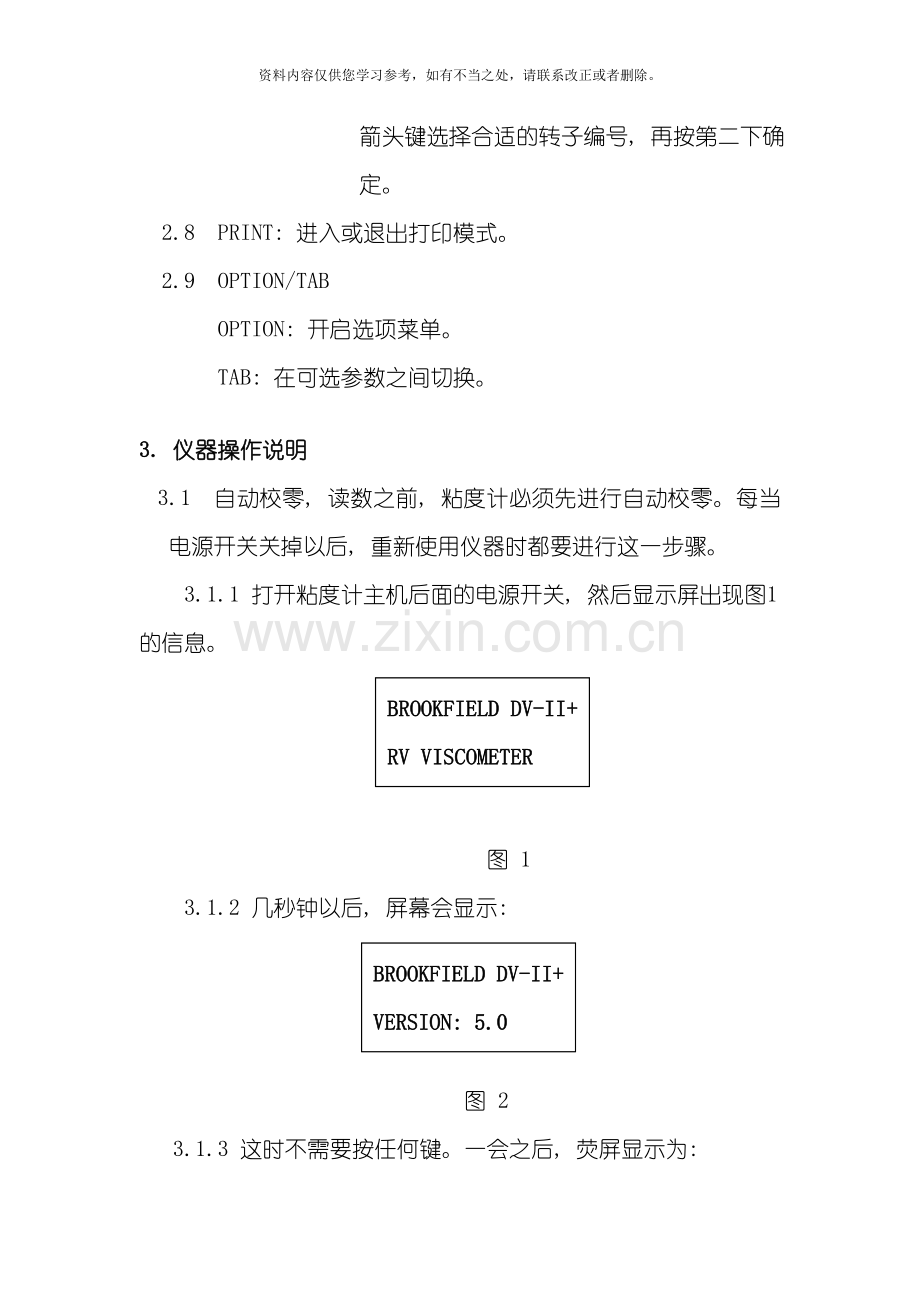

3. 仪器操作说明
3.1 自动校零, 读数之前, 粘度计必须先进行自动校零。每当电源开关关掉以后, 重新使用仪器时都要进行这一步骤。
3.1.1 打开粘度计主机后面的电源开关, 然后显示屏出现图1 的信息。
BROOKFIELD DV-II+
RV VISCOMETER

图 1
3.1.2 几秒钟以后, 屏幕会显示:
BROOKFIELD DV-II+
VERSION: 5.0

图 2
3.1.3 这时不需要按任何键。一会之后, 荧屏显示为:

REMOVE SPINDLE
PRESS ANY KEY

图 3
3.1.4 取下转子以后, 按任意键, DV-II+开始自动校零。屏幕会闪烁” Autozeroing”。过了大约15 秒钟, 屏幕显示如图4 的信息:
REPLACE SPINDLE
PRESS ANY KEY

图 4
3.1.5然后按任意键, 屏幕会出现默认信息:

cP 0.0 20.1C
OFF RPM % 0.0

图 5
这与你上次测试所选的温度单位( ℃或℉) 和粘度单位( cP 或mPa.s) 有关。
3.2 根据样品粘度大小选择SELECT SPINDLE选择转子。
3.3 根据样品粘度大小选择SET SPEED选 择转速, 设定, 运行。
3.4 SELECT DISPLAY 选择显示项, 在显示屏的左上角可显示粘度( 单位为cP或mPa.s) 、 剪切应力、 剪切率。
3.5 ENTER /AUTO RANGE 自动显示当前转子/转速组合的最大量程。
3.6 超出测量范围此时, 你需要改变转速或转子。如果你选择的转速使扭矩值低于10.0%, %( 扭矩) 、 cP( 粘度) 、 SS( 剪切应力) 和SR( 剪切率) 就会闪动。
3.7 测样完毕后关闭仪器, 取下转子, 放回装转子的盒中。
4. 样品测试步骤
4.1 取下转子保护套, 打开仪器, 仪器开始自动校准。
4.2 将转子浸入样品中至转子杆上的凹槽刻痕处。将约200ml样品倒入一次性杯子或250ml烧杯中。将温度传感器插入样品中。
4.3 选择转子和转速组合, 使扭矩百分比读数在10-100%范围内。粘度大的样品, 使用面积小的转子和较低的转速; 对于低粘度的样品, 情况相反。
4.4 每当换转子或样品时, 要按” MOTOR ON/OFF/ESCAPE”键使电机关闭。
4.5 5min后数据稳定后, 记下转速, 温度, 粘度, 扭矩。
4.6 测量完毕取下转子, 然后清洗干净, 放回装转子的盒中。

5. 注意事项
5.1 要将转子浸入样品中至转子杆上的凹槽刻痕处。注意要以一个角度倾斜地 浸, 样品中以避免因产生气泡而影响测试结果。在这过程中应避免有横向 冲 击。然后检查粘度计是否处于水平状态, 转子浸入深度是否合适。
5.2 超出DV-II+的测量范围时, 屏幕会有显示。当扭矩超过100%, 百分比读数、 粘度和剪切率读数均显示为EEEE。此时, 你需要改变转速和转子。
5.3 在连接转子时要注意保护粘度计的连接头, 并用一只手轻轻提起它, 这样能够避免枢轴针和宝石轴承的强烈碰撞和摩擦, 转子不用旋太紧。
5.4 转子的螺帽和粘度计的螺纹连接头要保持光滑和清洁, 以避免转子转动不正常。能够经过转子螺帽上的数字识别转子的型号。
5.5 不推荐使用Heliapath测试。如需Heliapath测试, 需得到实验工厂同意, 并确保在测试过程始终有人监控。
5.6 严禁不拆下转子直接清洗。清洗时注意不要用力过猛或刮花转子, 负责都会影响测量结果的准确。
5.7 操作完毕后, 在登记本上签名并记录测试时间和仪器运行情况。

6.维护保养
6.1 每次实验结束后用干净干燥的毛巾( 也能够用无水乙醇) 进行除去仪器外表的灰尘和做实验时沾上的样品。
6.2 每次实验结束后检查转子是否清洗干净, 有无摩擦或Helipath误操作变形。
6.3 定期检查温度传感器是否正常测量。

VISCOSITY METER SAFETY OPERATION PROCEDURE
(BROOKFIELD LVT/RVT)

· Purpose
For middle and low fluid viscosity testing

· Operation
- According to the viscosity range of the fluid to be measured, choose feasible rotor and fix it to the viscosity meter counter-clockwise.
- Turn on the power
- Adjust the bottom knob of the viscosity meter until the vacuole is at the center of plate to guarantee the apparatus level.
- Adjust the rotate speed to the required rev place.
- Lower the viscosity meter / hoist the sample so that the sample’s fluid surface corresponds to the spindle graduation.
- Power on the viscosity meter; spindle begins to circumrotate.
- Read the data when finger is stable. Then turn off the spindle circumrotating.
- Hoist viscosity meter and take out the sample. Get the spindle, clean and replace it.
- Turn off the power.
- Calculate the required viscosity (cps) according to conversion table.

· Notice
- When fixing / getting the spindle, pay attention to fasten the upside screw. Do not apply man-made torsional square so as to destroy the apparatus.
- When choosing the tested sample container, guarantee the container diameter is bigger than the width of viscosity meter accessories frame.
- The rotor ought to be cleaned in time so as to avoid being eroded.
