轻型井点降水施工方案

10

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

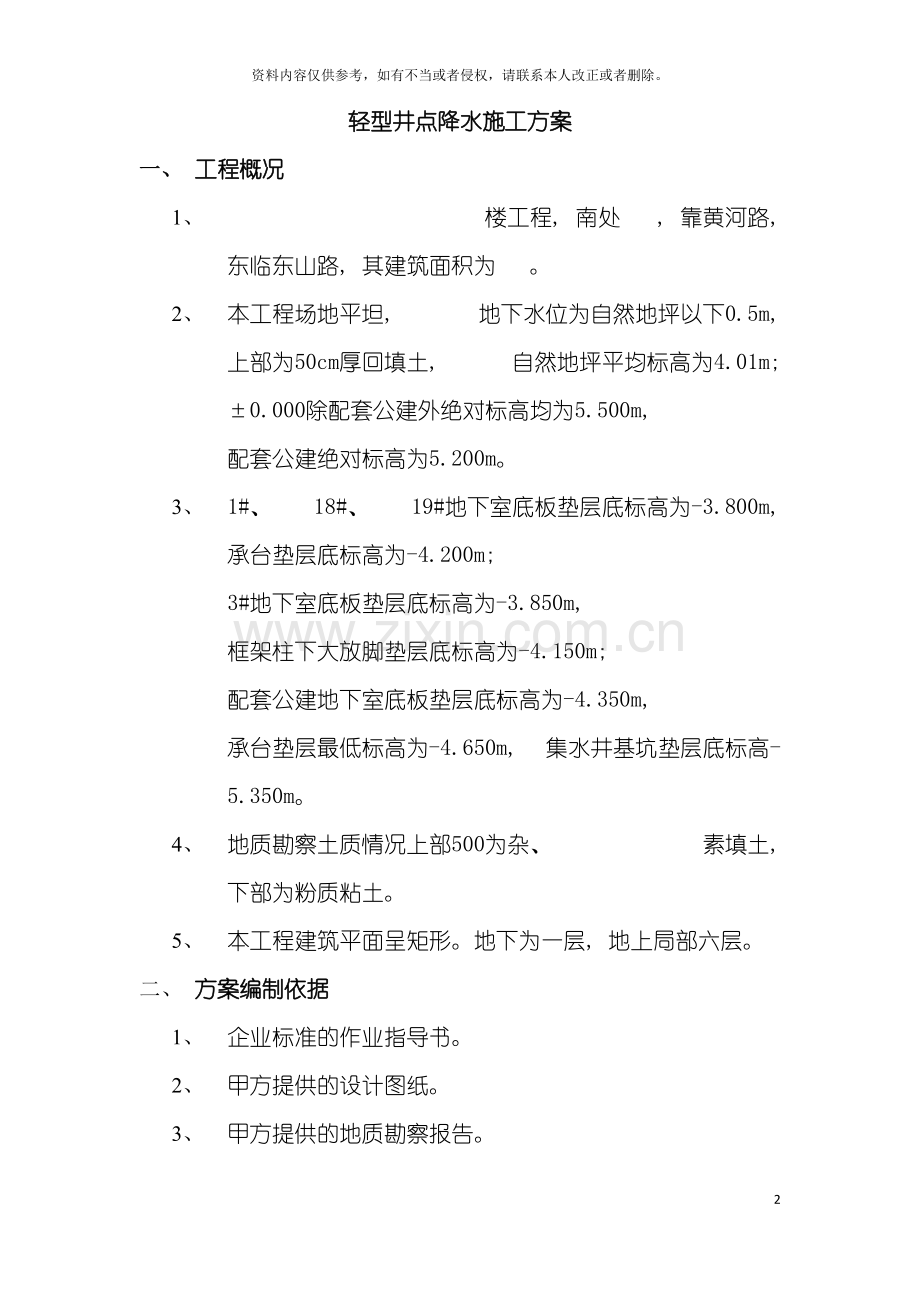

轻型井点降水施工方案
一、 工程概况
1、 楼工程, 南处 , 靠黄河路, 东临东山路, 其建筑面积为 。
2、 本工程场地平坦, 地下水位为自然地坪以下0.5m, 上部为50cm厚回填土, 自然地坪平均标高为4.01m; ±0.000除配套公建外绝对标高均为5.500m, 配套公建绝对标高为5.200m。
3、 1#、 18#、 19#地下室底板垫层底标高为-3.800m, 承台垫层底标高为-4.200m; 3#地下室底板垫层底标高为-3.850m, 框架柱下大放脚垫层底标高为-4.150m; 配套公建地下室底板垫层底标高为-4.350m, 承台垫层最低标高为-4.650m, 集水井基坑垫层底标高-5.350m。
4、 地质勘察土质情况上部500为杂、 素填土, 下部为粉质粘土。
5、 本工程建筑平面呈矩形。地下为一层, 地上局部六层。
二、 方案编制依据
1、 企业标准的作业指导书。
2、 甲方提供的设计图纸。
3、 甲方提供的地质勘察报告。
4、 国家及上海有关规范及标准。
5、 建筑施工安全检查标准。
6、 施工现场临时用电安全技术规程。
三、 方案设计
（1） 根据规范要求、 井点的适用范围及地质勘察报告, 本工程降水深度为3~6m, 土体渗透系数为0.1~80m/d, 且土质为粉质粘土的应选用轻型井点降水。
（2） 根据地质勘察报告, 本工程开挖范围内的土层: 表层为杂、 素填土层, 此层土含水量小透水性差; 1#、 18#、 19#遇暗浜区域含水量较大, 土体稳定性极差; 第3层为淤泥质粉质粘土, 此层含水量大透水性强, 土体稳定性较差, 在”自由水渗流”、 ”水头差”、 ”动水压力”等力的作用下很容易发生”管涌”、 ”流沙”、 坑壁坍塌、 位移等极不利于基坑稳定的情况。为保证降水质量和施工的正常进行, 基坑必须预降水并控制地下水位。因本基坑粉沙层埋藏浅、 厚度大, 为较好的控制自由水和地下水位, 使土体固结增强, 本方案井点管延长米数按不大于55米计算, 加强真空力度, 以加大降水效果。
（3） 本工程1#、 3#、 18#、 19#根据计算得出降水深度为3.950m; 22#配套公建按C-C剖面最长宽度计算得出降水深度为5.131m; 实际长度根据井点钢管长度决定, 均采用6m长钢管。
（4） 本工程井点降水平面尺寸根据规范要求及1: 1放坡尺寸进行计算, 井点管的埋设深度按H≥H1+h+IL进行计算。具体计算尺寸详见附图。
（5） 井点管管径选用Ø48, 集水总管选用Ø100, 滤管管径同井点管。
四、 施工方法
本工程采用高压水冲法冲孔, 必须保持0.8~1.0MPS的水压力。施工现场供水管直径直径达不到100mm, 可采用增压泵加压。
本工程施工工艺如下:
放线 挖沟槽 排放总管 冲孔 沉管 填砂
连接总管 安装抽水机组 试抽
（1） 冲孔施工中应左右晃动冲管, 冲孔孔径不应小于300mm, 而且孔洞应垂直, 深度应以滤管底深0.5m以上, 管距1#、 3#、 18#、 19#为1.6m, 22#管距为1.2m。
（2） 在冲孔时, 要稍慢冲孔, 快冲枪, 放井点管于中央, 随即在四周均匀灌砂, 砂采用均匀的粗砂, 平均粒径为0.63mm, 平均每孔在600~700kg以形成良好的滤层。
（3） 控制每台轻型井点管数, 即一台真空泵配备井点管不超过45根, 以保证真空泵抽吸能力。
（4） 为了确保开挖效果, 在基坑四周挖300*300一条明沟, 并在基坑一端设置1000*1000*1400集水井, 明沟及井点设备抽出的水经过二级沉淀后排入雨水管道。
（5） 每根井点沉没后应检验渗水性能。井点管与孔壁之间填砂滤料时, 管口应有泥浆冒出或向管内灌水时能够很快下渗方为合格。
（6） 井点系统安装完毕必须及时试抽, 并全面检查管路接头质量, 井点出水情况和抽水机械运转情况等, 如发现漏气和”死井”, 应立即处理, 检查合格后井点孔地面下0.5m~1.0m的深度范围内应用粘性土填塞。
（7） 在降水过程中, 应专人按时观测流量、 真空度, 密切注意周围环境有无异变, 并做好原始记录。
故障
解决办法
机组真空度不够
先关闭机组和总管的连接阀门, 检查机组真空度( 真空度小于-0.04MPA) 。若机组达不到要求, 检查离心泵叶轮, 射流泵、 喷嘴等。
出水不稳定
机组出水不稳定, 时大时小, 是因为初抽水时地下水过多; 后阶段地下水少了, 则较稳定; 若地下水仍很大, 属抽水不稳定, 但不影响抽水质量。
含水量大
机组出水含水量较多, 可能是总管和井点管漏气, 要检查, 但有可能是地空气抽气, 只要达到要求, 可视为正常。
停机
可能是停电或控制箱出故障, 但均要及时逐步检查。且停机时间不得大于3小时。
五、 机具配备
序号
机具名称
数量
型号
规格
1
井点水喷射泵
4台
JSJ60

2
井点总管
104根

L=6M
3
滤水管
1#、 3#为74根

L=1M
18#、 19#为80根
22#为90根
4
井点支管
1#、 3#为74根

18#、 19#为80根
22#为90根
5
高压水冲枪
4支

6
高压水箱
10台

7
电焊机
2台

六、 质量和安全注意事项
1、 质量
（1） 施工质量严格按方案进行操作, 并有项目部质监部门进行监督检查。
（2） 根据降水要求, 严格按施工组织设计提出的施工方法进行施工, 施工员应对工人作好技术交底工作, 施工过程中必须落实各项技术措施。
（3） 认真做好降水记录。
（4） 坑外水位发生变化, 应及时调整降水作业。
（5） 每栋号房对角设置2只水位观测孔, 观测水位降水深度。
（6） 基坑挖土时, 每栋号房应留出机械进出通道, 避免机械与井点管碰撞。
（7） 井点管拔除在地下室外墙防水施工完毕后、 基础回填土前方可进行。
（8） 与监理、 业主方保持密切联系, 互通信息, 协调配合。
（9） 施工中发生意外情况, 应及时分析解决, 并与有关方面联系协调。
2、 安全
（1） 施工人员进入现场必须配戴安全帽, 扣好帽带, 并按规定配带好劳动防护用品。
（2） 在挖土时应保护好电缆用电设备和管路不受损坏, 并严防施工机械碰撞降水设备。
（3） 严禁酒后上班。
（4） 进入现场施工人员应进行安全技术交底。
（5） 临时用电设备及电缆接线应专人操作。
（6） 机械设备管理遵守上海市建设委员会所颁布的沪建施( 87) 第533号文件《施工现场机械设备安全管理规定》。
（7） 电气管理遵守上海市建设委员会所颁布的沪建施( 87) 第458号文件《施工现场电气安全管理规定》。
（8） 防火管理遵守上海市建设委员会所颁布的沪建施( 87) 第699号文件《施工现场防火规定》。
（9） 施工人员应严格遵守”建筑安装施工安全生产协议”的规定。
