成都洗瓦堰河堤局部改造工程施工组织设计方案模板.doc

成都洗瓦堰河堤局部改造工程施工组织设计方案

49

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

成都洗瓦堰河堤局部改造工程施工组织设计方案

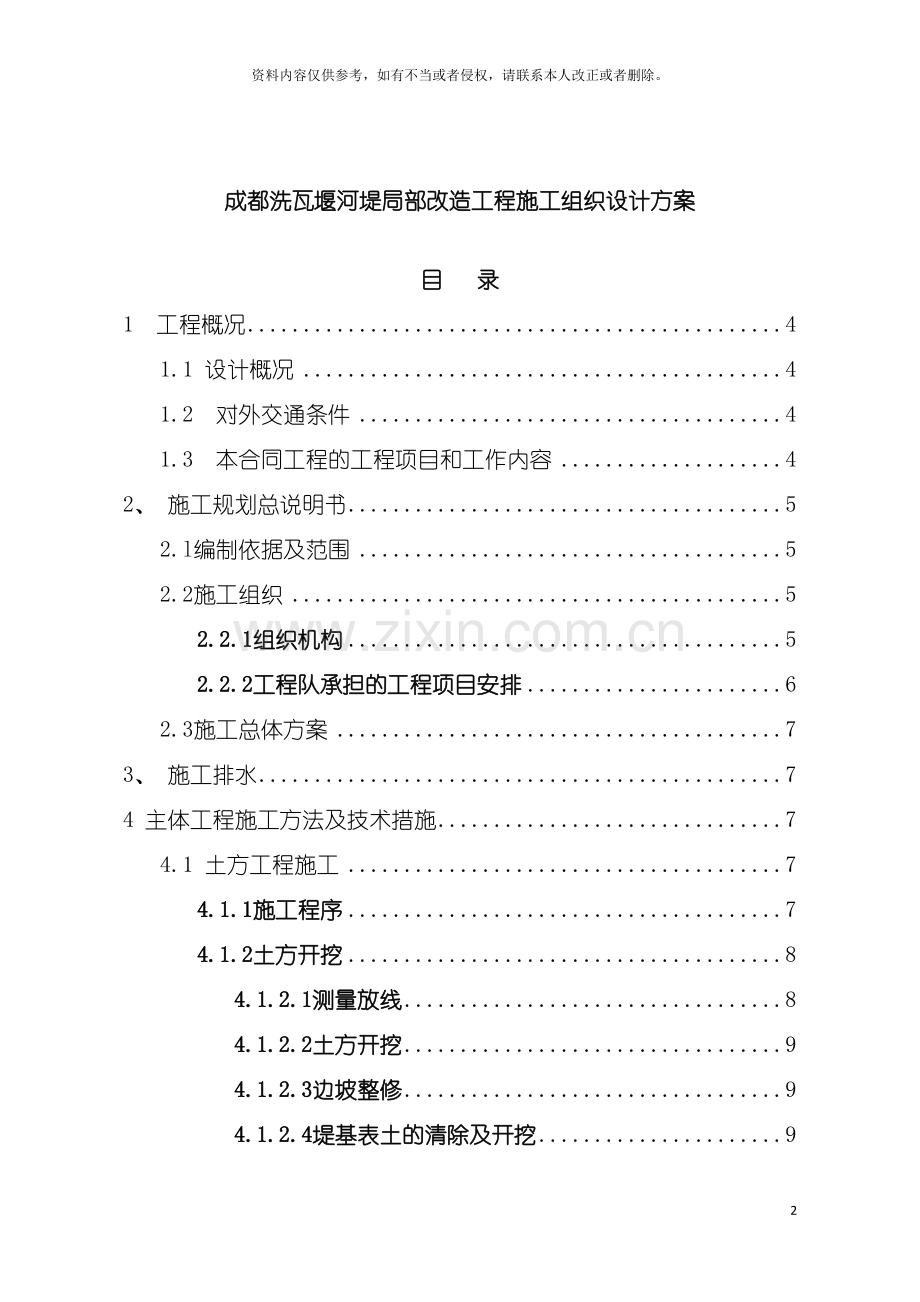

目 录
1 工程概况 4
1.1 设计概况 4
1.2 对外交通条件 4
1.3 本合同工程的工程项目和工作内容 4
2、 施工规划总说明书 5
2.l编制依据及范围 5
2.2施工组织 5
2.2.1组织机构 5
2.2.2工程队承担的工程项目安排 6
2.3施工总体方案 7
3、 施工排水 7
4 主体工程施工方法及技术措施 7
4.1 土方工程施工 7
4.1.1施工程序 7
4.1.2土方开挖 8
4.1.2.1测量放线 8
4.1.2.2土方开挖 9
4.1.2.3边坡整修 9
4.1.2.4堤基表土的清除及开挖 9
4.2防护工程施工 10
4.2.1混凝土工程 10
4.2.1.1 模板施工 10
4.2.1.2 混凝土施工 12
4.2.1.3 冬雨季施工 15
4.2.1.4施工质量控制、 检查与验收 16
4.2.1.5 安全措施 17
4.2.2混凝土预制块护坡 18
4.2.2.1主要工程量 18
4.2.2.2施工流程 18
4.2.2.3质量要求 18
4.2.2.4.砌筑 18
4.2.2 浆砌石挡土墙 19
4.2.2.1主要工程量 19
4.2.2.2浆砌石施工流程 19
4.2.2.3材料质量要求 20
4.2.2.4砂浆生产 20
4.2.2.5浆砌石砌筑 20
4.2.2.6冬、 雨季施工 22
4.2.2.7砌石质量控制 22
4.2.2.8 质量检验 23
5、 工程质量保证措施 24
5.1确保工程质量的措施 24
5.1.1 建立健全的质量管理机构。 24
5.1.2 完善各项管理制度。 24
6、 安全生产措施 29
6.1 安全管理目标 29
6.2 安全管理措施 29
6.3 施工用电安全 30
6.4 机械设备安全 31
6.5 防火安全 32
6.6 安全保证体系 32
7、 环境保护及文明施工保证措施 33
7.1环境保护及文明施工现场措施 33
8、 工期保证措施 35
8.1 确保工期的措施 35
9、 冬季施工安排及措施 38
10、 雨季施工安排及措施 39
11、 施工平面布置图及说明 39
11.l临时工程 40
11.1.1施工营地 40
11.1.2场内交通 40
11.1.3施工用电 40
11.1.4主材、 砂石料及换填料来源 40
11.1.5混凝土制备 40
附表1 初步施工进度表 43
附表2 拟投入本合同工作的主要施工设备表 44
附表3 临时设施用地计划表 45
附表4 劳动力计划表 46
施工进度计划横道图 47
附图1、 施工总布置图 48

1 工程概况
1.1 设计概况
洗瓦堰河堤局部改造工程位于成都市石胜路与新成仁路交界处, 规划河宽10m, 总长约133.29m, 河道坡度0.026％, 按50年一遇防洪标准设防, 相应设计流量为12.88m3／s, 安全超高值为0.5m, 河堤采用直立式断面型式, 堤顶两侧种植垂吊植物, 以增加河道的生态效果。
河堤基础为C15砼, 堤身为M7.5浆砌条石, 现浇C20砼帽石, 砌体强度达70％才能墙背填土, 膨胀土、 杂填土及淤泥不能用于回填土, 挡墙每20m设沉降缝, 缝宽2cm, 缝内填料为沥青木板, 挡墙排水孔间距为2.5m, 排水孔后铺垫两层1米宽无纺透水土工布并堆砂卵石, 挡墙罩面用M10水泥砂浆钩凸带缝, 尺寸为3x1m。栏杆为不锈钢复合管, 壁厚为2.5mm。
1.2 对外交通条件
本工程位于武侯大道东延线与成仁路口交界处, 交通便利。
1.3 本合同工程的工程项目和工作内容
工作内容: 围堰施工、 土方开挖、 土方填筑、 砼基础、 浆砌条石、 砼压顶、 栏杆等。
主要工程数量表
编号
项目名称
单位
数量
1
土方开挖
m3
2021
2
土方填筑
m3
1409
3
C15砼基础
m3
346.6
4
C20砼帽石
m3
37.3
5
M7.5浆砌条石挡墙
m3
566.5
6
透水土工布
m2
2.7
7
沥青木板( 厚2cm)
m2
48
8
¢8PVC排水管道
m
106.6
9
排水孔后卵石堆砌
m3
107.4
10
栏杆
m
268.6
11
绿化
m2
1199.6
2、 施工规划总说明书
2.l编制依据及范围
洗瓦堰河堤局部改造工程施工组织设计的编制依据是: 招标文件( 包括图纸和答疑文件等) 中规定的招标范围、 工程数量、 工期要求、 施工条件和相关的水利水电施工技术规范及标准, 并经过现场踏勘, 结合本公司ISO9001质量体系手册及程序文件, 工程质量安全管理、 技术成果, 先进的机械设备, 技术水平及公司从事水利工程施工的实践经验进行编制。
2.2施工组织
2.2.1组织机构
本工程将按《建设工程项目管理规范》( GB/T50326- ) 组织施工, 公司授权项目部经理全权负责, 施工的组织指挥、 管理、 协调和控制、 代表法人履行合同, 对施工质量、 安全、 工期、 经营和环保全面负责。本合同段组建项目经理部, 项目经理部设置项目经理一人, 技术负责人一人, 项目副经理一人。项目经理为企业法人在该项目上的代理人, 对该工程项目负总责。项目经理部由六个职能部门组成, 分别为工程技术部、 质安部、 材料设备部、 民事协调部、 财务部、 办公室。另根据本工程的特点, 将本合同段划分为两个工程队( 土方施工队、 防护施工队) , 工程队下设专业作业组( 土方施工组、 机修组、 砌体施工组、 混凝土施工组) 。从施工计划安排, 施工技术, 工程质量安全管理, 物资供应到成本核算, 均由项目部直接管理, 一级核算。项目部各级人员职能分工明确, 责任落实到人。项目部组织管理机构框图见附表。
2.2.2工程队承担的工程项目安排
2.2.2.1土方施工队: 负责土方工程施工, 包括土方开挖、 土方运输、 土方填筑、 弃土的外运等作业, 本施工队主要采用机械化施工。
2.2.2.2防护施工队: 负责除机械土方施工队承担工作以外的其它所有现场施工, 包括混凝土、 浆砌石挡土墙等施工作业。
2.2.3专业施工组的设置及其工作范围
工程队下设的专业施工作业组: 土方工程施工组、 砌体施工组、 混凝土施工组。
土方工程施工组负责土方的开挖及运输、 大堤土方填筑, 主要工程机械有挖掘机、 推土机、 自卸汽车、 振动碾等。
机修组负责机械设备的维修及保养。
砌体施工组负责浆砌石砌筑及沟缝等砌体施工作业。
混凝土施工组负责现浇混凝土(脚墙、 帽石等)的施工, 包括模板制作与安装、 混凝土浇筑及养生等施工作业。
2.3施工总体方案
根据洗瓦堰河堤局部改造工程的招标文件、 招标图纸, 结合现场踏勘情况, 制定如下施工方案。
总体施工程序: 施工准备→围堰→挖土( 淤泥) →砼基础→条石挡墙砌筑→帽石施工→土方填筑→栏杆加工安装。
2.3.1围堰,采用土石方围堰施工。
2.3.2土方的开挖与填筑, 采用机械化施工。主要机械设备推土机, 挖掘机, 自卸汽车, 凸块振动碾等。场地清理: 推土机配合挖掘机清表, 自卸汽车运输; 土方开挖: ①推土机集料、 ②挖掘机装土, 自卸汽车运输; 土方填筑: 推土机整平, 凸块振动碾压实; 挖掘机配合人工修整。
2.3.3浆砌条石挡墙: 在施工现场搅拌砂浆, 条石运到施工工作面, 人工安砌。
3、 施工排水
本合同段内排水主要是配合本工程总体要求排除本合同段内施工场地内的积水。在基坑形成后, 先用抽水机进行初期排水, 随后在基坑内人工挖排水沟、 集水井, 进行经常性排水, 以满足基坑干地施工作业。
4、 主体工程施工方法及技术措施
4.1 土方工程施工
4.1.1施工程序
大堤的施工程序为:
围堰→测量放样→土方开挖→堤基开挖、 堤基处理
4.1.2土方开挖

4.1.2.1测量放线
施工中, 严格按照规范和设计要求操作。在接到监理工程师交桩指令后, 认真做好交桩和资料交接记录, 组织专业测量技术人员认真制定测量方案和工艺, 并做好测量设备仪器及人员的准备。依照制定的测量方案, 对角点桩、 转点桩及导线点桩、 中桩、 建筑物起点桩、 终点桩, 使用水准仪及全站仪进行复核、 验桩, 对重要的标桩进行栓桩, 所栓桩应不受施工影响, 并予以醒目标识, 且加以认真保护, 作为施工全过程中测量复线的依据。在施工中要经常组织测量人员进行复核, 确保堤线型的正确, 直至工程竣工验收。
测量记录及内业计算所构成测量成果, 报送监理工程师进行核验审批, 经审批的测量成果, 须打印册, 分发给施工技术人员使用。
为便于施工和控制堤、 河土方的开挖和填筑以及堤主体建筑物结构的高程控制, 利用给定的水准高程控制点采用闭合水准测量( 或附合水准测量) 的方法, 加密设临时水准桩, 临时水准桩在方木桩项部钉铁丁, 四周护以混凝土埋设在便于施工和利于保护的位置上, 编号并做好标记。
根据给定的各控制点进行加密测设控制, 重复校核无误并满足精度要求后, 进行测量放线和高程控制测量, 定出堤、 河轴线、 开口边线。同时按要求将控制网资料报监理工程师审批。每完成一个开挖段应及时进行轴线、 断面和高程复测, 以确保不超挖和欠挖。
4.1.2.2土方开挖
开挖时自上而下, 按图纸指定的边坡坡率进行分层开挖。
土方地段的挖方堤身施工标高, 应考虑因压实而产生的下沉量, 其值由试验确定。取土时进行分层开挖, 形成的土坑应设置一定的坡面, 以防积水影响土源质量, 同时在坡面的低侧, 设置排水沟, 随时排除积水, 土坑内不容许留置散土。
开挖前应对表层的树木、 树根、 草皮、 灌木等不适宜材料进行清除, 开挖中应保证边坡的稳定, 排水畅通。开挖不得有碍周围地区的自然排水, 也不得增加对天然排水系统的冲刷, 防止水土流失。
取土和运输过程中不得损害自然环境和原有道路, 对运输便道应经常加以维护, 确保畅通。
4.2防护工程施工
4.2.1混凝土施工
混凝土施工是本工程技术管理和质量控制的重点, 由项目技术负责人全面负责, 成立以项目总工牵头的混凝土质量监控小组, 对混凝土配合比, 混凝土搅拌、 运输、 浇筑、 养护全过程实行监控, 并对搅拌站现场浇筑的有关工程技术人员进行书面技术交底。
a．原材料的质量要求
水泥: 本工程水泥采用32.5级普通硅酸盐水泥。
水泥进场时, 应对其品种、 级别、 包装或散装仓号、 出厂日期等进行检查, 并按同一生产厂家、 同一等级、 同一品种、 同一批次, 且连续进场的水泥, 抽样送检, 对其强度、 安定性等复验, 复验报告合格后方能投入使用。
骨料: 采用砂石厂的5～40mm卵石和中砂, 所用粗细骨料的质量必须符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》及《 普通混凝土用砂质量标准及检验方法》, 并按要求送检做级配实验.
外加剂: 按设计要求选用, 并经过试配确定。
水: 采用饮用水。
混凝土的配合比: 混凝土强度等级按不同部位有不同的要求, 混凝土配合比中的各种原材料比例, 均应现场抽样送试验室试配确定, 现场凭施工配合比施工, 并作好坍落度试验, 并控制在1～3cm, 如不符合要求, 应及时调整配合比。
b．施工准备
根据工程对象、 结构特点, 结合具体条件, 研究制定混凝土浇筑的施工方案。
机具准备及检查: 搅拌机、 运输车、 料斗、 串筒、 振动器等机具设备按需要准备充分, 并考虑发生故障时的修理间。所用的机具均在浇筑前进行检查和试运转, 同时配有专职技工, 随时检修。浇筑前, 查实一次浇筑完结或浇筑至某施工缝前的工程材料, 以免停工待料。
在混凝土浇筑期间, 保证水、 电、 照明不中断。为了防备临时停水停电, 事先浇筑地点贮备一定数量的原材料( 如砂、 石、 水泥、 水等) 和人工拌合捣固用的工具, 以防出现意外的施工停歇缝。
加强气象预测预报的联系工作。在混凝土施工阶段掌握天气的变化情况, 特别在雨季, 更加注意, 以保证连续浇筑的顺利进行, 确保混凝土质量。根据工程需要和季节施工特点, 准备好在浇筑过程所发生的抽水设备和防雨等物质。
在浇筑混凝土前, 模板内的垃圾、 泥土、 鳞落的铁皮等杂物, 清除干净。
检查安全设施、 劳动配备是否妥当, 能否满足浇筑速度的要求。
c．混凝土的拌制
混凝土采用现场搅拌站供应, 搅拌站开盘前, 测定砂、 石含水率与含泥量, 并根据测试结果调整材料用量, 提出施工配合比。搅拌站边设台称, 砂、 石材料做到车车过磅。混凝土搅拌站悬挂施工配合比标牌, 注明每立方不同强度等级混凝土, 所需材料用量及每料斗砂、 石、 水泥、 掺和料和外加剂的用量。配合比由专人负责掌握, 掺和料与外加剂根据每拌次的用量, 用固定的量具量取, 与水泥同时倒入料斗中, 搅拌时, 以保证砂、 石、 水泥、 外加剂完全拌和均匀, 颜色一致为准。
施工过程中, 现场应及时、 经常测定砂、 石的含水率, 调整用水量, 确保混凝土的水灰比。
搅拌点周围要经常清理, 搅拌完后要及时清洗工具和机内的余料。
d．混凝土的运输
混凝土采用双胶轮手推车运输入仓为主。
拌制好的混凝土, 从拌制到浇筑的时间不能超过混凝土的初凝时间, 混凝土在运输过程中如出现离析分层现象, 必须在浇筑前进行二次搅拌, 混凝土运输还必须保证浇筑工作的连续进行, 混凝土从拌制好到浇筑完毕的延续时间不宜超过如下所列的规定:
气温( ℃)
混凝土运输时间( min)
20～30
30
10～20
45
5～10
60
e．混凝土的浇筑
混凝土采用人工平仓, 振动器振捣密实, 其它混凝土采用插入式振捣器振捣密实。
混凝土浇筑前搞好表层清洗工作, 清除表层积水, 施工缝面按要求铺设2～3cm水泥砂浆。混凝土初凝后应冲毛, 并及时搞好养护。
f．混凝土的养护
混凝土浇筑完毕后, 在12小时内开始对混凝土覆盖并保湿养护, 浇水湿润养护不少于7d。
混凝土强度达到规范规定的强度前, 不得在其上踩踏或安装模板及支架。
混凝土浇水次数以保持混凝土处于湿润状态为准, 且养护用的水采用饮用水。
4.2.2 冬雨季施工
冬季施工时气温低, 若再遇到气温骤降( 如寒潮袭击) , 将会出现由于大致积混凝土内外温差过大, 使混凝土表面产生裂缝, 从而影响混凝土质量, 因此为了保证混凝土施工质量, 在冬季施工时, 如果气温低于3℃时, 将停止混凝土浇筑, 已浇筑的混凝土用绒毛毡或彩条布覆盖保暖, 保证混凝土不被冻裂。雨季施工为了防止骤降暴雨影响混凝土质量, 刚浇筑的混凝土将采取彩条布覆盖的措施, 保证新浇混凝土不被雨水直接冲刷。
4.2.3施工质量控制、 检查与验收
a．质量控制
在混凝土浇筑之前, 我单位将按工程师要求对发包人提供的用于工程材料水泥、 砂、 卵石等进行质量检验, 经检查合格后使用。
混凝土生产前, 检验拌和设备的性能, 发现问题及时更换设备, 施工中经常检验混凝土的均匀性、 适宜的拌和时间、 衡器的准确性、 机器及叶片的磨损程度等。
混凝土的配合比在经过试验并报工程师批准确定后, 配料严格按工程师批准的配比进行。在生产过程中混凝土, 按照《SDJ207-82》的要求进行各种抽样检查或试验, 及时整理各项试验成果, 报告工程师, 一旦发现混凝土质量不合格, 尽快查找原因, 提出相应的处理措施, 征得工程师同意后执行, 对不合格的混凝土进行返工。
混凝土在运输中尽量减少损失和污染, 在混凝土入仓后立即振捣, 在初凝后根据工程师指示对接合面采用高压水枪冲毛, 及时养护已浇筑的混凝土, 在其表面覆盖湿润的麻袋或草帘。雨天施工应对浇筑仓面采取防雨措施。上层混凝土施工前, 对仓面进行清理, 清除积水、 乳浆皮、 松散的水泥砂浆及其它杂物。
模板的拆除在混凝土达到一定强度后, 根据工程师的指示进行。
b．质量检查与验收
在混凝土施工前, 进行材料质量检查。在施工过程中, 对混凝土的拌制、 运输和浇筑实行全过程质量检查, 对模板的安装偏差、 固定进行检查, 对存在问题根据工程师指示予以更改, 同时按要求作好混凝土成型试件制作工作。混凝土浇筑完成后, 作好混凝土试件的抗压、 抗拉强度试验和工程师要求的其它试验, 提供试验报告。配合工程师搞好单元和分部工程质量评定工作。在混凝土主体工程竣工后, 向验收小组申请竣工验收, 并呈报全过程质量检查资料、 测试资料、 成果资料、 工程质量报告、 工程竣工报告和技术总结等。当验收有异议时, 及时进行处理, 直至验收合格为止。
4.2.4安全措施
a．模板工程
拆下的支撑、 木档, 要随即拔掉上面的钉子, 并整齐堆放, 防止”朝天钉”伤人。
在拆除模板过程中, 如发现混凝土有影响结构安全、 质量问题时, 应暂停拆除, 经处理后, 方可继续拆模。
b．混凝土工程
混凝土搅拌开始前, 应对搅拌机及配套机械进行无负荷试运转, 检查运转正常, 运输道路畅通, 然后始可开机工作。
搅拌机运转时, 严禁将锹等工具伸入罐内, 必须进罐扒混凝土时, 要停机进行。工作完毕, 应将拌筒清洗干净。搅拌机上料斗提升后, 斗下禁止人员通行。如必须在斗下清渣时, 须将升降料斗用钢管架住, 并停机, 切断电源, 以免升降料斗落下伤人。
采用手推车运输混凝土时, 不得争先抢道, 装车不应过满; 卸车时应有挡车措施, 不得用力过猛或撒把, 以防车把伤人。
使用溜槽及串筒下料时, 溜槽与串筒必须牢固地固定, 人员不得直接站在溜槽帮上操作。
4.2.5混凝土预制块护坡
4.2.2.1主要工程量
本工程本合同工程混凝土预制块护坡工程量为2126m3。
4.2.2.2施工流程
施工准备→基坑开挖→基础砌筑→墙身砌筑→勾缝及抹面。
4.2.2.3质量要求
水泥、 砂、 砾石、 水等原材料及预制混凝土预制与混凝土工程要求相同。
水泥砂浆严格按施工图纸要求进行配料, 砂的配料误差不得大于5%, 水的配量误差不大于1%。砂浆应符合施工图纸规定的设计标号、 和易性, 具有良好保水性能。砂浆必须拌合均匀, 一次拌料应在其凝结之前使用完毕。砂浆的配合比, 经试验并征得监理人同意后采用。砂浆采用0.2m3移动式砂浆拌和机拌制, 手推车运输至各施工用料点。
4.2.6砌筑
(1)坡面先按施工图纸修整好, 开挖或填筑坡面存在局部塌陷、 跌窝、 吊坎、 滑挫及松动等部位均进行坡面整修。施工中组织人力仔细检查坡面情况, 对于每一施工段均排专人查看, 发现问题立即通知监理人, 分析采取措施, 在得到监理批准后, 对缺损部位采取开挖、 清理、 平整和压实等措施; 并按设计要求铺设好垫层, 经监理人验收合格后才砌筑。
(2) 混凝土预制块铺砌应从坡脚开始, 依次向上铺砌, 不得坡中起砌, 并按施工图纸规定或监理人的指示进行分段分缝。
(3)砌筑时, 根据施工图纸要求布排丁、 顺砌块。砌缝应横平竖直, 上下层竖缝错开距离不小于10cm, 丁石的上下方不留竖缝。
(4)表面采用砂浆勾平缝。砌缝内砂浆填充饱满, 水平缝宽不大于1.5cm, 竖缝宽不得大于2cm。
(5) 混凝土预制块护坡表面保持平整美观, 表面平整度采用2m尺检验, 不超过±10mm。表面溅染的砂浆抹除干净。铺砌完工后, 表面整洁、 砂浆平缝清晰, 无砂浆、 沥青等污染。
(6) 混凝土预制块在砌筑之后12～18小时内开始养护, 经常保持外露面的湿润, 持续养护14天。
4.2.7 浆砌石挡土墙
4.2.7.1主要工程量
本投标人所用石料均从石料场采购, 由供应商汽车运至工地。砌筑用砂浆采用0.2m3砂浆拌和机拌和, 人工挑运到砌筑地点, 块石料采用人工抬运到填筑地点, 人工砌筑。
4.2.7.2浆砌石施工流程
测量放样→基础整修→铺筑垫层→块石运输到位→选石料→砂浆拌制、 运输→挡土墙砌筑→勾缝→养护
4.2.7.3材料质量要求
砌体石料应坚实新鲜, 无风化剥落层或裂缝, 石材表面无污垢、 水锈等杂质。除少量用于塞缝的片石外, 块石要求上下两面平行且大致平整, 无尖角、 薄边, 块厚应大于20cm, 块石外露面需修琢加工。使用前, 按照招标文件的要求进行其标号和物理力学指标的测定, 并将测定结果书面报送工程师, 经工程师同意后, 方能用于工程。
砌体用砂的细度模数一般为2.5～3.0, 砂的粒径为0.15～5mm。砌筑用水泥按每次用量从水泥库中提取, 受潮结块的水泥禁止使用。水从外河或内湖中抽取。
4.2.7.4砂浆生产
砂浆严格按招标文件要求进行配料, 砂的配料误差不得大于5%, 水的配量误差不大于1%。砂浆应符合施工图的设计标号、 和易性, 具有良好保水性能。砂浆必须拌合均匀, 一次拌料应在其凝结之前使用完毕。砂浆的配合比由试验确定并报工程师批准使用, 并随拌随用。勾缝砂浆单独拌制, 严禁与砌体砂浆混用。
砂浆采用0.2m3砂浆拌和机拌制, 拌和时间3分钟, 局部少量砂浆用人工拌制, 水泥和泥砂一起先干拌三遍, 然后湿拌至色泽均匀止, 用小斗车运送至砌石部位。
4.2.7.5浆砌石砌筑
a．砌筑前先将基底清理干净, 砌筑采用座浆砌筑的方法施工, 砌石前先在基础面上铺一层15cm厚的C15混凝土垫层, 然后再安放石块。浆砌石采用人工挑运块石、 砂浆入仓, 人工砌筑。在铺砌前, 石料先洒水湿润, 使其表面充分吸收, 但不得残留积水。砌体基础的第一层石块应大面朝下, 小面朝上, 以便让砂浆挤满石块底部及四周的全部缝隙, 砌体的第一层及其转角、 交叉等处选用较大的平整毛石。石块分层卧砌, 上下错缝, 内外搭砌, 不得采用外面侧立石块, 中间填心的方法; 每层大致找平, 灰缝厚度一般20～30mm, 较大的空隙先填满砂浆, 后用片石等填塞, 不得采用先摆碎石块后填砂浆或干填碎石块的施工方法, 石块间不应相互接触; 在砌筑过程中严格按工程师要求进行收坡或收台。砌石体转角处和交接处同时砌筑, 对不能同时砌筑的面和与相邻砌筑段结合处, 留置临时间断处, 砌成斜槎。若砌筑因故停顿, 则在新一层砌筑前清除浮浆, 进行清扫, 使新旧砌体紧密结合。浆砌石砌体凝固后, 及时养护。
浆砌石施工中严格做到”平、 稳、 紧、 满”四个字。平就是每一层要求水平上升, 等高进行, 不允许砌筑面因进度不同造成高差过大, 同一层砌筑面的高差不大于1m, 稳就是石块要砌得稳, 石块安放得踏实稳当, 不易动摇; 紧就是石块与石块靠得严实, 没有大的缝隙, 空隙中的砂浆与小石块都填塞紧密; 满就是砂浆要灌满石缝, 防止产生干缝和虚缝。
b．勾缝: 浆砌石表面勾缝将保持块石的自然接缝, 力求美观、 匀称、 块石形态突出, 表面平整。砌石勾缝的型式采用平缝, 在砌体的隐蔽回填部位, 可不做专门的勾缝处理。浆砌石砌筑后24h进行清缝, 缝宽不小于砌缝宽度, 缝深不小于缝宽的2倍, 砌缝宽度为平缝15～20mm, 竖缝20～30mm。勾缝前先将槽缝冲洗干净, 并保持缝面湿润, 勾缝用的砂浆要稠, 避免凝固时收缩而与砌体脱离。勾缝的程序: 在砌体砂浆未凝固前, 先沿砌缝预留不小于4cm深度的缝槽, 待砌体完成和砂浆凝固后, 将缝槽冲洗干净, 自上而下进行勾缝。勾缝完成后进行养护。
c．留缝: 浆砌体常因地基沉陷不均匀, 或者考虑到砌体的热胀冷缩的作用, 为避免砌体断裂, 在施工中按设计要求留置沉浆缝和伸缩缝。缝的留置位置必须详细核对准确, 特别是隐蔽部位的缝, 不能有差错。伸缩缝及其埋件的施工实施将遵照水电部《SDJ207-82》规范的规定和工程师指示执行。
4.2.7.6冬、 雨季施工
雨天施工时, 应作好天气预报, 在小雨时施工, 应注意随时调整砂浆配合比。当降雨量大于10mm/h时应停止施工, 并作好砌体的表面保护。
冬天施工时, 当气温在0℃～5℃时, 我们将作好砌体的表面保护, 同时将控制砂浆的出仓温度不应低于4℃, 最低气温0℃以下时, 将停止砌筑。在气温上升后再加班加点进行砌筑, 确保按时完成。砌体外露面在砌筑12～18h之内及时养护, 养护14天, 在养护期间经常保持外露面湿润。
4.2.7.7砌石质量控制
a．挡土墙等宽厚砌体, 应先从外围的边行开始砌筑, 行列定位的镶面石应选用坚硬、 平整的石料。石块需事先试放, 不合适的地方用小锤修凿, 保证石块放平座稳;
b、 砌体每层厚度视石块尺寸大小而定, 一般为0.3m。由于石块大小并不完全一致, 应每砌三层大致找平一次。为了保证砌体的整体性, 每当砌筑工作需要中断时, 在间断处宜留成平缓的台阶。对于每天最后一层石块间的缝隙, 用水泥砂浆及小石填满, 而当再次继续施工时, 则应清除表层的泥污, 并洒水湿润, 然后继续座浆砌筑;
c、 砌体施工, 应把大块石料放在底部, 因为大块石强度高, 石缝少, 沉陷也较小。同时, 墙层由墙角逐渐往上部收缩, 也较美观;
d、 凡带有尖角的石块, 必须敲掉尖角后再行使用, 因为尖端部分受压时首先破碎, 将导致墙身松动, 并增大石缝, 多用砂浆;
e、 石块在放妥和铺浆找平以后, 就不宜在其上敲打修理其它石块, 以防震动脱落。如需在新砌体上移动石块时, 应将石块抬起再行安装, 禁止石块直接在砌体上滚动;
f、 浆砌石砌体的上下直缝应交错排列, 避免通缝, 以加强砌体横向连接;
4.2.7.8 质量检验
浆砌石挡土墙允许偏差表
项目
允许偏差( mm)
项目
允许偏差( mm)
平面位置
50
顶面高程
±20
表面平整度
20
断面尺寸
不小于设计值
竖直度或坡度
0.5%H
底面高程
±50
5、 工程质量保证措施
5.1确保工程质量的措施
我公司将本着”质量第一、 信誉第一、 安全至上”的宗旨, 确保质量合格, 争创优良工程。我公司将选派最精干的力量, 抽调最好的设备建立一个可靠的质量保证体系。
工程开工前, 我公司将编制《项目质量计划》、 详细的《施工组织设计》, 在施工过程中严格按各项规定和标准进行管理, 按《施工组织设计》组织实施。
5.1.1 建立健全的质量管理机构。
本合同段的质量管理工作实行项目经理负责制, 以项目经理为核心, 以技术负责人、 质检工程师和下层各组、 室、 工区负责人为成员组成全面的质量管理小组( TQC小组) 、 项目部设质安组, 并在各施工班组设置兼职质检员, 工程实行自检、 互检、 专检三结合的质量监督体制, 确保各分部分项工程质量检查覆盖率达到100%。
5.1.2 完善各项管理制度。
5.1.2.1 积极完善技术责任制、 岗位责任制、 信息反馈制度及奖惩制度等, 做到质量管理工作有章可循并严格执行。
5.1.2.2 公司每月、 项目经理部每周组织一次质量检查, 对施工部位、 分部或分项工程质量优良的在每周生产调度会上予以表扬, 对发现的质量问题或可能存在的隐患由该项目工程师提出处理方法和积极纠正措施, 由施工员负责实施, 实施完毕后由质检员进行验收, 并作好记录, 对造成损失的责任人给予一定的经济处罚。
5.1.2.3 执行以技术负责人为首的质量管理责任制, 按照谁施工谁负责的原则, 确保质量职责。
5.1.3 加强施工技术管理, 做好分部分项工程技术交底。
5.1.3.1 工程开工前, 组织施工技术人员熟悉图纸, 做好图纸会审及记录, 将设计中有可能存在的问题解决在施工之前, 搞好施工过程中的技术管理工作, 加强同业主的工作联系, 及时做好设计变更和技术核实工作, 避免返工浪费, 影响工程质量和工程进度。
5.1.3.2 各分部分项工程施工前由该项目工程师编制施工作业方案, 制定保证质量优良的具体措施, 同时组织施工技术人员、 质检员及其它操作人员熟悉图纸规范和质量验收评定标准, 各分项工程施工前, 由施工负责人向操作班组进行详细的书面技术交底, 交底内容包括质量标准、 操作要求及质量保证措施。
5.1.4 遵守国家规范、 规程, 坚持按图施工。
5.1.4.1 严格按施工图、 国家规范、 规程、 图纸会审记录和设计变更等技术文件组织施工。
5.1.4.2 将本工程应用的各项规程、 规范、 质量标准印发至全体施工人员, 并经常组织全体施工人员学习, 让各级人员心中有数, 不盲目施工, 提高施工队伍整体素质和施工水平。
5.1.4.3 对施工过程中出现的事先不可预见的问题必须按照与业主预先商定的程序进行解决与处理, 如设计变更的材料代换等。
5.1.5 加强材料的质量管理。
保证原材料按质、 按量和按时供应是保证工程质量的前提之一, 坚持材料供应计划管理, 严格保证运输质量, 做好现场材料管理, 避免材料损坏变质。水泥、 钢材按业主指定厂家采购, 严格执行合格证管理制度, 购回营地还需在工地按规定进行补充试验或检测。对砂石材料、 混凝土及其它预制构件定期进行物理力学性能检查, 对没有出厂合格证的材料和检验不合格的材料坚决不用。
5.1.6 质量保证措施。
5.1.6.1 建立专职测量组, 采用先进的测量仪器, 根据图纸和监理工程师提供的测设基准资料和精度要求, 恢复定线测量, 并将其提交监理工程师核查认可, 以确保正确无误。
5.1.6.2 设立工地试验室, 认真做好材料试验、 土工试验和混凝土试验工作, 向业主或监理工程师提供合格的试验报告, 并严格按批准的试验报告和结果进行施工。
5.1.6.3 对比较复杂、 难度较大的工序及控制质量的关键部位必须先制订严密的施工方案和施工程序, 各当班人员应严格按事先制订的方案和程序施工, 以确保工程质量。
5.1.6.4 施工质量检测。设立专职和兼职的质检员, 对施工中的每道工序按规范要求进行自检, 符合要求后, 填写工程检验报告单, 向监理工程师申请检验, 经监理工程师认为合格后方可进行下一道工序的作业。
5.1.6.5 加强工程质量信息管理, 设立一名专门的资料员负责工程技术管理, 并配备一台电脑。
各部门必须自觉完成本身应提交的技术资料, 如材料部门及时提交各种进场材料的合格证、 质量证明书, 试验员及时提交所有取样试验报告, 测量员及时提交测量成果记录, 施工员做好施工日志、 隐蔽工程记录等。
资料员应及时向项目工程师及技术、 质安等部门反馈与工程质量有关的信息, 使不符合要求的工程资料能得到及时处理, 使之符合优良标准。由项目工程师主持, 参与和督促技术管理工作, 并对其检查、 审核, 由专职资料员进行资料的收集整理, 在工程竣工验收时, 向业主提供完整的符合标准的施工技术资料。
5.1.6.6 加强以质量责任制为主要内容的经济责任制度建设, 以经济手段作为保证工程质量的重要组成部分, 本着”三不放过”的原则处理质量事故, 即事故原因不调查清楚不放过, 事故责任没受到教育不放过, 整改措施没得到落实不放过。
5.1.7 按规范制订各分部分项工序质量标准, 严格按质量标准进行施工和检验。
5.2质量保证体系
为确保工程质量, 争创全优工程, 本合同段工程质量管理实行三级检查制度, 项目经理部设质安组, 全面负责合同段内工程的质量控制, 同时成立以施工技术负责人为组长的质量管理领导小组, 各专业工程师均为小组成员, 把抓工程质量作为日常工作中的头等大事, 各施工队设专职质检员, 跟班巡查施工工艺、 方法、 质量, 同时检查原材料质量、 负责试验所需材料的取样、 制件。
项目经理部设一个设备齐全的试验室, 由富有经验的试验工程师负责, 及时跟踪、 及时试验, 全面提供施工的科学数据, 指导、 监督、 管理施工的全过程。各级质安员直接对项目经理负责, 其各项开支由项目经理部支付, 不计入下属各施工队的经济核算中, 确保她们独立地行使权力, 及时反馈各种情况, 及时做出处理。
实行质量保证”一票否决”制, 将质量保证指标与各施工队的经济效益紧紧挂钩, 如果出现重大质量责任事故, 造成的损失由施工队承担全部责任, 并对有关责任人进行一定的经济处罚。
具体质量保证体系框图附后。
6、 安全生产措施
6.1 安全管理目标
杜绝重大伤亡安全事故, 防止工伤事故发生, 确保安全生产。
6.2 安全管理措施
安全工作是搞好生产的重要因素, 关系到国家、 企业和职工的切身利益, 因此在施工过程中必须认真贯彻”安全第一、 预防为主”的方针, 广泛应用安全系数工程和事故分析方法, 严格控制和防止各类伤亡事故, 具体措施如下;
6.2.1 加强领导, 健全组织。项目经理部成立安全领导小组, 制定严格的安全措施, 定期分析安全生产形势, 研究解决施工中存在的问题, 建立、 健全各级安全责任制, 责任落实到人。充分发挥各级专职安检人员的监督作用, 及时发现和排除安全隐患。
6.2.2 进行全面的、 针对性的安全技术交底。
6.2.3 各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施。
6.2.4 安全教育要经常化、 制度化, 对特种作业人员必须经培训合格后持证上岗; 对新职工及合同工必须进行经理部、 工程队和班组三级教育和定期培训; 经过安全竞赛、 现场安全标语、 图片等宣传形式, 增强全员安全生产的自觉性, 时时处处注意安全, 把安全生产工作落到实处。
6.2.5 严格安全监督, 建立和完善定期安全检查制度。各级安全领导小组要定期组织检查, 各级安全监督人员要经常检查, 真正把事故消灭在萌芽状态。
6.2.6 按施工组织设计和工艺流程科学组织施工, 严格工序衔接, 严格操作规程, 严禁各种违章指挥和违章作业行为发生。
6.2.7 进入施工现场, 必须遵章守纪。
6.2.8 施工现场按规定悬挂”七牌二图”与安全标牌。
6.2.9 加强安全防护, 设置安全防护标志, 施工作业设立产安全栏杆、 安全网, 个人要戴安全帽, 系好安全带, 脚手架、 脚手板要搭设牢固。
6.2.10 抓好现场管理, 坚持文明施工, 保障人身、 机械和器材的安全。
6.2.11 认真做好防洪、 防火工作, 驻地和库房要远离洪泛区, 重点设备, 重点防护, 严禁各类事故的发生。
6.3 施工用电安全
要安全用电, 严格按有关规定安装线路及设备, 用电设备都要安装地线, 不合格的电讯器材严禁使用, 库房、 油库严禁烟火, 油库施工场地要安装避雷装置。
6.3.1 现场照明: 照明电线用绝缘固定, 导线不得随地拖拉或绑在脚手架上。照明灯具的金属外壳必须接零。室外照明灯具距地面不低于3m, 室内距地面不低于2.4m。
6.3.2 配电箱、 开关箱: 应使用BD型标准电箱, 电箱内开关电器必须完整无损, 接线正确, 电箱内应设置漏电保护器, 选用合理的额定漏电动作电流进行分级匹配。配电箱应设总熔丝、 分开关, 动力和照明分别设置。金属外壳电箱应作接地或接零保护。开关箱与用电设备实行一机一闸一保险。同一移动开关箱严禁有380V和220V两种电压等级。
6.3.3 架空线: 架空线必须设在专用电杆( 水泥杆、 木杆) 上, 严禁架设在树或脚手架上, 架空线应装设横担和绝缘子。架空线应离地4m以上, 机动车道为6m以上。
6.3.4 接地接零: 接地采用角钢、 圆钢或
