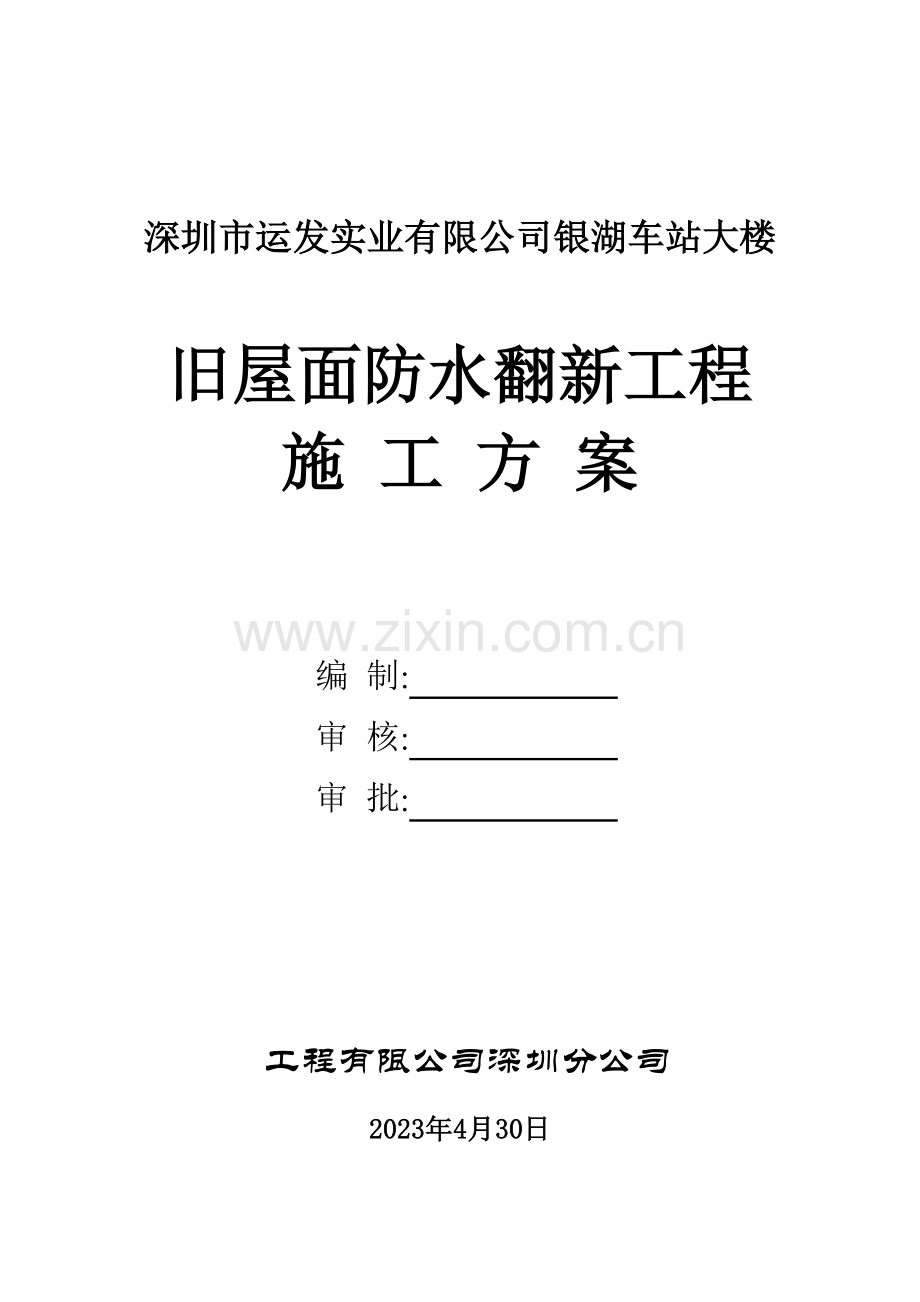

深圳市运发实业有限公司银湖车站大楼

旧屋面防水翻新工程
施 工 方 案
编 制:

审 核:

审 批:

工程有限公司深圳分公司
2023年4月30日

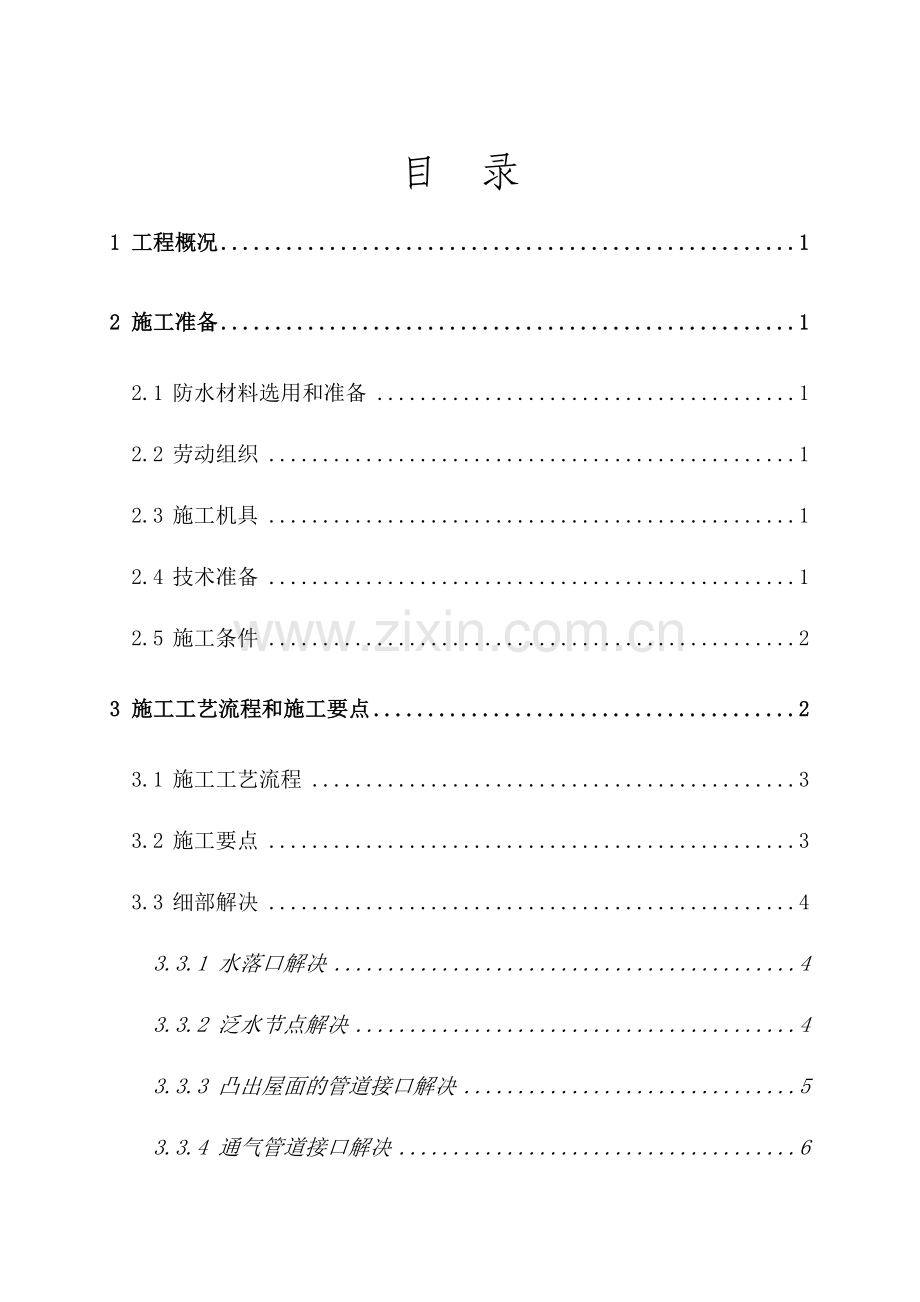

目 录
1 工程概况 1
2 施工准备 1
2.1 防水材料选用和准备 1
2.2 劳动组织 1
2.3 施工机具 1
2.4 技术准备 1
2.5 施工条件 2
3 施工工艺流程和施工要点 2
3.1 施工工艺流程 3
3.2 施工要点 3
3.3 细部解决 4
3.3.1 水落口解决 4
3.3.2 泛水节点解决 4
3.3.3 凸出屋面的管道接口解决 5
3.3.4 通气管道接口解决 6
4 质量规定 6
4.1 保证项目 6
4.2 基本项目 6
5 成品保护 6
6 应注意的质量问题 7
6.1 空鼓 7
6.2 皱折 7
6.3 翘边 7
6.4 渗漏 7
6.5 特别注意 7
7 安全生产、文明施工 8

1 工程概况
深圳市运发实业有限公司银湖车站旧屋面目前多处漏水，接受甲方委托，我单位根据本来防水的作法，结合本公司同类工程的施工经验，特编制本专项施工方案，作为指导施工的技术文献。
2 施工准备
2.1 防水材料选用和准备
A) 一般选用高强度、低延伸的防水卷材，结合工程的实际情况，选用3㎜厚的Ⅱ类拉力≥400N、延伸率≥5%的黄麻胎体SBS改性沥青防水卷材。
节点附加层应选用氯丁橡胶改性沥青防水涂料，规定固体含量≥43%，延伸≥4.5㎜，耐热度为80℃时5h无流淌、起泡。
密封材料选用SBS改性沥弹性密封膏，粘结性≥15㎜，耐热度下垂≤4㎜。
B) 防水材料的质量规定
所用的SBS卷材改性沥青防水卷材、氯丁橡胶改性沥青防水涂料、SBS改性沥青弹性密封膏等均必须有出厂合格证。进场后应抽样实验。
C) 防水材料保管
SBS改性沥青防水卷材宜直立堆放，高度不得超过两层。贮存处应阴凉通风，避免日晒、雨淋和受潮。
D) 材料准备
所用的防水材料应及时进场，并经抽样复试合格。
2.2 劳动组织
根据工程量的大小和工期的规定，合理组织劳动力，一般情况下，安排一个施工小组负责施工。由于屋面防水工程的重要性，因此，施工屋面卷材防水必须由专业人员进行，该施工小组配备5～6人，其中最少应配置2～3名专业技术工人，专业技术工人必须持证上岗。
2.3 施工机具
本屋面防水施工需要的重要机具详见表1所示。
2.4 技术准备
项目技术负责人组织小组学习设计图纸；熟识屋面构造、细部节点规定；了解所用材料的技术质量规定和施工工艺规定；进行操作技术交底或培训，未经交底或培训不得上屋面进行施工操作。
表1 重要施工机具需用计划表
序号
机具名称
规格
单位
数量
用途
1
2
3
4
5
6
7
8
9
10
11
12
13
14
棕扫帚
钢丝刷
小平铲
长柄刷或滚刷
剪刀
彩色粉袋
粉笔
钢卷尺
钢卷尺
火焰加热器
手持压辊
铁压辊
刮板
铁锤
普通
普通
小型

普通

2m
50m
喷灯或专用喷枪
Φ40宽100㎜
宽500㎜，重40kg包胶皮
胶皮刮板
普通
把
把
把
把
把
个
把
把
把
支
个
个
个
把
3
4
2
2
1
1
1
4
1
3
2
1
2
1
清扫基层
清理基层
清理基层
涂刷冷底子油
裁剪卷材
弹卷材基准线
做标记用
度量尺寸
度量尺寸
热熔卷材阍胶用
压实卷材搭接缝
压实卷材用
推刮卷材及刮边
卷材收头钉水泥钉
2.5 施工条件
A) 原防水层大面积老化、局部破损，在屋面荷载允许的情况下，采用保存原防水层，增做新防水层。
B) 将原防水层上的尘土、杂物清扫干净，并对原防水层的开裂、起鼓及破损进行解决。
C) 防水层使用的胶粘剂、溶剂等均属易燃物品，存放时远离火源，专人看管，防止发生意外。
D) 雨天、五级风以上天气及基层潮湿的情况下，不得施工。
E) 各种防水材料准时运到现场。
F) 垂直运送可运用土建施工用的井架；
3 施工工艺流程和施工要点
根据《屋面工程质量验收规范(GB50207-2023)》及工程实情制定本施工工艺。
3.1 施工工艺流程
原防水层清理→解决裂缝、破损→特殊部位加铺→定位弹线→接缝粘合、封口解决→涂刷接缝胶→铺贴卷材→满涂基层胶→卷材收头解决→防水层表面清理检查→涂刷表面涂料→验收签证。
3.2 施工要点
A) 铲除女儿墙、立墙、天沟、落水口、天窗等节点部位的原防水层。
B) 将原防水层上的尘土、砂粒、杂物清扫干净。
C) 修补原防水层上的裂缝、起鼓和破损。
D) 在排气道、分格缝等节点部位基层和卷材附加层上用漆刷涂刷基层胶，不得有漏刷和透底现象，常温下，干燥5-10分钟以上，指触不粘时，即可进行下道工序。
E) 节点部位解决：（详见细部解决）
F) 节点部位解决使用同规格片材做附加层。
G) 排气道、分格缝等部位：附加层宽度250mm。
H) 阴阳角部位：附加层宽度每边250mm。
I) 铺贴卷材防水层
铺贴前在未涂胶的基层表面排好尺寸，弹出标示线，作为铺贴卷材的基准线。
a) 将卷材打开，平摊在干净、平整的基层上，以松弛卷材应力；将卷材从一端提起对折于另一端；在基层上满涂基层胶，同时将基层胶满涂在卷材表面，接缝部位应留出100mm不涂胶，刷胶厚度要均匀，不得有漏底或凝胶块存在。常温晾置5-10分钟左右，达成指干时（手感不粘）即可贴合。
b) 复杂部位可用漆刷均匀涂刷，达成指干时，开始铺贴卷材。
c) 将卷材按已弹好的标示线从一端依次顺序边对线边铺贴，但注意不得拉伸卷材，并防止出现皱折。
d) 铺贴平面与立墙相连接的卷材，应由下向上进行，接缝留在平面上;卷材在阴阳角接缝应距阴阳角200mm以上，两幅卷材短向接缝应错开500mm以上，长边搭接不小于80mm。
e) 排气、滚压：每铺完一幅卷材，应立即用干净的回丝从卷材的一端开始，沿卷材的长边方向顺序用力滚压一遍，以使空气彻底排出，使卷材粘接牢固。
J) 接缝解决：大面铺贴完毕后，在未刷基层胶的100mm处，将接头翻开，用回丝蘸着溶剂在需粘接的两面涂刷清洗,溶剂挥发干后,再将接缝胶用漆刷均匀涂刷在卷材接缝的两面，待10分钟左右,手触摸不粘时,即可进行帖合，从一端开始，用手一边合一边挤出空气，粘贴好的搭接处，不允许有皱折、气泡等缺陷。
K) 隐蔽工程屋面需通过防水层验收后方可进入下道工序施工。
L) 屋面整体防水层施工自检结束后，进行表面保护涂料施工。
M) 防水层卷材收头于四周凹槽内或滴水线下的，用水泥砂浆密封解决。
3.3 细部解决
屋面要解决的细部一般有：水落口解决、泛水解决、变形缝解决和凸出屋面的管道解决。
3.3.1 水落口解决
水落口应设在排水沟的最低处，水落口杯与找平层接融处，应留宽20㎜、深20㎜的凹槽，槽内用SBS改性沥青弹性沥青密封膏嵌填严密。上面做2㎜厚的氯丁橡胶改性沥青防水涂膜附加层，并用化纤纺布胎体进行增强。如图1所示。

3.3.2 泛水节点解决
砖砌女儿墙上在距檐沟沟底最高处的上方250㎜，预留60㎜×60㎜的凹槽，槽内用水泥砂浆抹出斜坡。找平层在泛水处应抹成半径为50㎜的圆角，然后再刷2㎜厚的氯丁橡胶改性沥青防水涂膜附加层，并用化纤无纺布做胎体增强材料。卷材防水层的收头应压入凹槽内，每隔900㎜用水泥钉钉牢，卷材收头上口用SBS改性沥青弹性密封膏封严，然后用干性砼将凹槽嵌填、挤实，表面用水泥砂浆找平。如图2所示。

图2 屋面泛水节点详图
3.3.3 凸出屋面的管道接口解决
在防水层上沿排气管道壁铺贴卷材附加层，上口用金属箍卡牢，在附加层上口与排气孔管道壁间用SBS改性沥青弹性密封膏封口。如图3所示。

图3 屋面管根防水节点做法详图
3.3.4 通气管道接口解决
通气管道接口解决详见图4所示。

图4 通气管道接口防水作法详图
4 质量规定
4.1 保证项目
A) 卷材与胶结材料必须符合施工规范规定，检查产品出厂合格证，实验报告、现场取样实验。
B) 卷材防水层及其细部解决必须符合施工规范规定。
4.2 基本项目
A) 卷材防水层的基层应牢固，表面洁净，阴阳角解决呈弧形，基层胶涂布均匀，无漏涂。
B) 卷材防水层的铺贴方法和搭接、收头符合施工规范规定，卷材铺贴整齐搭接均匀一致；相邻两幅卷材的短边搭接应错开；卷材附加层设立宽度，部位对的；接缝粘结牢固，封口严密，无损伤缺陷。
C) 表面涂料涂刷均匀，粘结牢固。
5 成品保护
A) 铺好的卷材防水层，应及时采用保护措施，不得损坏，以免导致后患。
B) 防水施工要与有关工序作业配合协调，进入防水作业面的施工现场人员不得穿带钉子鞋作业、走动。
C) 施工现场有专人负责看管下道工序操作，使用手推车应将车腿用卷材包住，用铁锹等工具应避免铲破防水层，如有破损及时修补。
6 应注意的质量问题
6.1 空鼓
A) 卷材起泡形成空鼓，也许是人工涂基层胶均匀限度不好，有薄有厚，在相同晾置时间下，胶膜厚的地方，胶中溶剂挥发不尽，卷材贴合后，溶剂挥发卷材出现气泡，应提高工人操作技术，将胶粘度制均匀，涂刷均匀，控制晾置时间，一定达成指干方可贴合。
B) 卷材贴合后，排出空气之后，用回丝仔细推平压实。
C) 卷材接缝处，反复涂胶，也容易导致接缝处起泡空鼓，应在接缝处，采用分时间段间隔操作。同时，接头不宜粘合太早，以便气泡排出。
6.2 皱折
A) 卷材铺贴时不宜用力拉伸，但适当用力可避免卷材边沿出现皱折，短边接缝可将局部卷材裁齐，接缝贴合后，滚压时，用力要均匀，避免将卷材推出皱折。
B) 在细部变截面部位，应裁剪合理，避免出现皱折。
6.3 翘边
A) 在接缝部位涂刷一定均匀到位，不可漏刷，一定要晾至指干，滚压要及时认真，用力均匀，如有干边及时补胶。
B) 接缝部位清理一定要干净，如有污染，应用溶剂擦洗干净。
6.4 渗漏
卷材破损、孔、洞、搭接处粘接不牢，搭结长度不够等，是导致防水层渗漏的几种因素，应在施工中加强检查，严格执行工艺规程，认真操作，分工序严格把关。
6.5 特别注意
基层胶和搭接胶涂刷完毕后，需凉干后开始粘贴。

7 安全生产、文明施工
A) 屋面防水施工队伍，须符合建设部有关防水工程施工用工规定，重要操作人员应参与过省级建委防水工专业培训班，并持专业防水工上岗证。
B) 防水施工应服从建设单位、监理单位的统一安排，接受质量检查与监督。
C) 屋面防水施工须遵循《建筑安装工程安全技术规范》，做到文明施工、安全生产。
D) 施工开始前必须进行安全交底，天天上岗前进行安全教育，有针对性、有记录，进入施工现场必须戴好安全帽。
E) 施工用胶粘剂、溶剂等易燃品，应存放在通风、能锁的库房，远离火源，并配备干粉灭火器。天天施工现场严禁大量堆放各种易燃品，天天工作完毕将废料，包装皮等杂物集中，由专人负责运至指定地点堆积。
F) 对铺设好的卷材防水层，不得在上面直接从事其他施工作业；应防水层上铺垫临时保护层方可施工。
G) 施工现场，不准乱接电线，及使用无防爆设施的各种手动电器，严禁破旧电线、电缆通过正在施工的作业面。
H) 进入施工现场，严禁动用明火，严禁吸烟，并积极监督，制止其它违章吸烟者。
