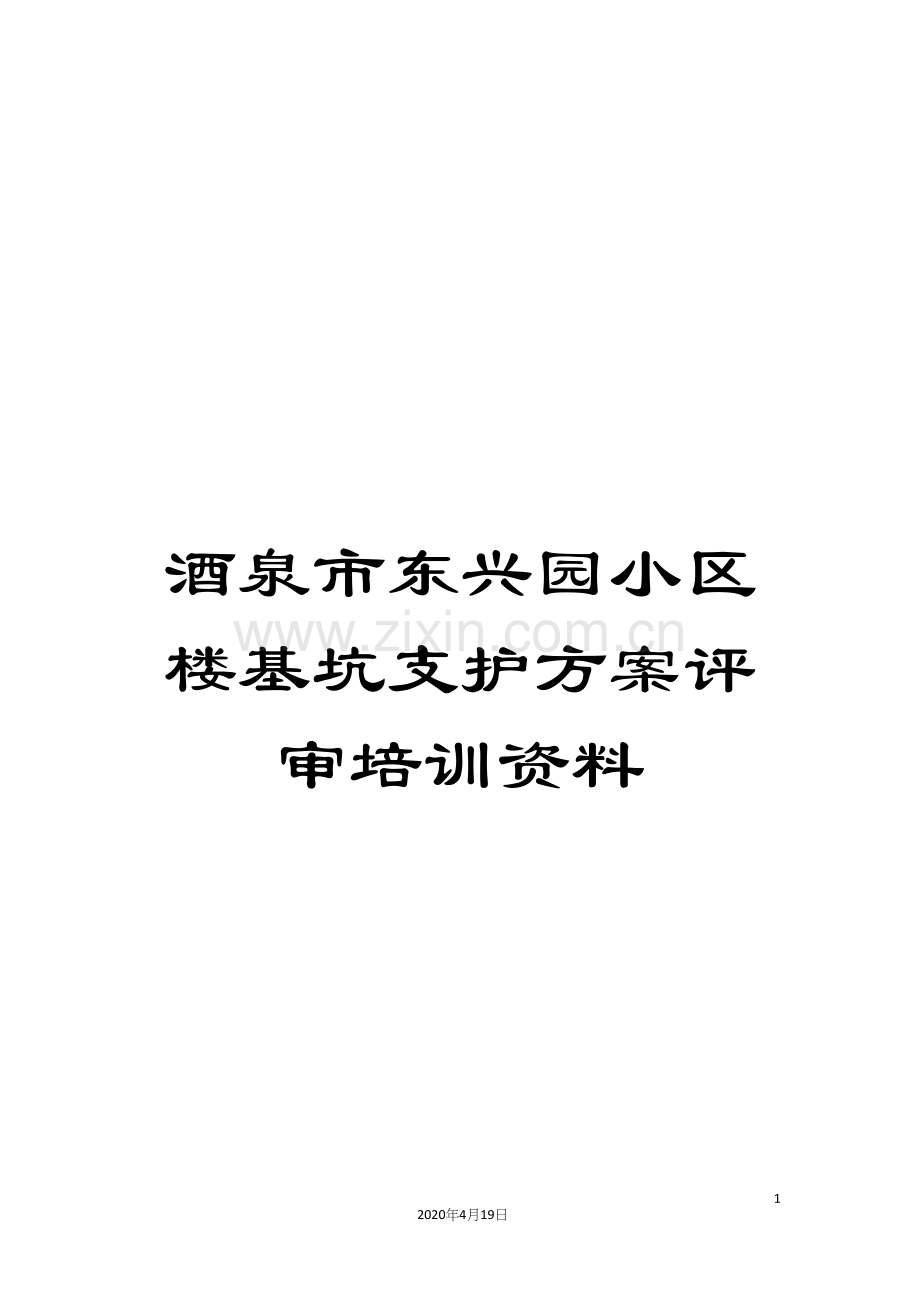

酒泉市东兴园小区楼基坑支护方案评审培训资料.docx

酒泉市东兴园小区楼基坑支护方案评审培训资料

54
2020年4月19日
文档仅供参考
酒泉市锦绣阳光嘉园住宅小区3#地下机械车库
施工单位
酒泉市天诚建业有限公司
项目经理
韩建强
建设单位
酒泉市天诚房地产开发有限公司
负 责 人
杨 军
监理单位
酒泉市众信工程监理咨询有限公司
负 责 人
苏常军
评审专家

专家组综合意见

专家评审意见

专家评审意见:

专家评审意见

专家评审意见

专家评审意见

参建
单位
意见

建设单位负责人:

(章)
年 月 日

监理单位负责人:

(章)
年 月 日

施工单位负责人:

(章)
年 月 日
基坑支护方案评审

基础支护工程施工方案
一、 设计依据
1、<建筑基坑支护技术规程>(JGJ120- )
2、<建筑基坑技术规程>(DB62/35-3001- 甘肃省地方标准)
3、<建筑地基基础工程施工质量验收规范>(GB 50202- )
4、<建筑工程施工质量验收统一标准>(GB50300- )
5、<混凝土结构工程质量验收规范>(GB50300- )
6、根据依据酒泉市东兴园小区3#楼<岩土工程勘察报告>
二、工程概况:
(一)、工程简介
本工程为酒泉市锦绣阳光嘉园住宅小区3#地下机械车库,本工程位于甘肃省酒泉市汇丰路南侧,园林路北侧,果园变电所西侧。建筑面积为4000.00㎡(三号楼),其中地上建筑面积为145.23m2,地下建筑面积为3854.77㎡,采用框架剪力墙结构。本工程设计底标高为-11.15m。
(二)、地质结构
依据<岩土工程勘察报告>。本工程场地主要地层自上而下依次分为:
1、 填土:遍布整个场地,土质不均,黄褐色、以粉土为主,含有少量砾石,厚度为0.4--1.0m。
2、 粘土:场地内均匀分布,土质均匀、黄褐色、稍湿,稍密-中密,厚度为1.8--2.50m
3、圆砾:深灰色,砾石粒径一般大于2--10mm,最大150mm,粒径大于2mm的颗粒质量约占总量的50%左右。该层埋深4.7以下,本次勘察最大揭露厚度23m
(三)、水文地质条件
场地不考虑地下水对拟建工程的影响。
三、 基坑支护设计
(一)、基坑支护选型
根据现场实际情况基坑开挖已全部完成,施工过程中应加强施工监测,防止坍塌事故。为保证基坑支护区域坑壁稳定,不至于对基坑施工造成影响,从经济、技术等方面进行综合考虑,主要考虑保证坑壁稳定,根据现场开挖实际情况土层较稳定,前期施工单位已用双排脚手架支撑内壁,决定采用以下选型:基坑四面粘土部位采用三层土钉连接双排脚手架固定竹脚板支护、砾石层部位采用200厚钢筋混凝土墙板支护、
(二)、土钉墙施工工艺
1、土钉采用锚杆机将Φ25钢筋打入,打入钢筋时应注意角度5-20度,(角度控制应计算出入射角对边与锚杆的水平投影的比例1:12.7-1:3.08然后调整对边的长度控制钢筋入射角角度),注浆后形成土钉。
2、注浆采用注浆设备,浆液为水泥浆,水灰比不宜超过0.45,浆液应搅拌均匀并立即使用,注浆前、中途停顿及作业完毕,必须用水冲洗管路。
3、注浆可采用低压(0.4-0.6Mpa)注浆,水平孔采用抵押或高压方法。注浆时,注浆管应插入孔底,出浆口始终处在孔中浆体的表面以内,在注浆的同时将导管匀速、缓缓拔出,待浆液回流到孔口时,用水泥袋纸等捣入孔内封堵孔口,保持压力数分钟。向孔内注入讲题的充盈系数必须大于1.
4、喷射混凝土面层采用混凝土喷射设备。喷射混凝土厚度80mm,强度等级为C20,粗骨料最大粒径不大于15mm,水灰比不宜大于0.45.喷射顺序应自下而上,喷头与受喷面距离控制在0.8-1.5m范围内,射流方向垂直指向喷射面。
7、为控制混凝土喷射层厚度,在边壁上垂直打入短钢筋做标志,局部凹凸部位面层厚度超过10cm时,分两次喷射,每次宜为40-60mm,在进行下步混凝土喷射前,应清除结合面上的浮浆和松散碎屑并喷水使之潮湿。喷射混凝土终凝两小时后喷水养护,养护时间根据气温确定,一般为3-7天。
四、技术组织措施
(一)、项目目标与施工组织
1、本工程的质量目标是:分部分项工程及检验批质量合格率100%,进度目标:按合同要求工期完成工程。安全目标是:不发生重大机械及人员伤亡事故。
2、施工组织:本工程成立项目部、项目经理负责制、项目经理代表公司实施项目管理、贯彻执行国家法律、法规、方针、政策及强执行标准,执行企业的管理制度,维护企业合法权益。应负责建立质量与安全管理体系并组织实施,项目部接受公司法定代表人、公司经理的领导,接受公司管理层、发包人和监理机构的检查和监督,项目部负责组织协调与劳务作业等与工程有关各方面的关系,解决项目施工中出现的问题,项目经理负责选聘项目部管路人员,制定岗位责任制,制定和实施项目质量管理和质量检验等管理制度。
(二)、项目进度控制
1、根据合同规定的工期编制的施工进度计划,是进行进度控制的依据,项目部成员应认识到:按时完工对提高公司信誉、保证发包方权益的重要性。在整个施工过程中应加强对施工进度的监控,发现问题及时调整,保证工期目标的实现。影响施工进度的因素是多方面的,为了实现进度目标应做好以下工作:
协调与相关单位的关系,取得配合与支持并做到;图纸和设计变更及时,水、电供应正常。疏通市政、环保等有关手续顺利(由发包房负责)办理,适应排除周边干扰,资金按时到位等;
对工程材料供应、试验及检验服务各方,抓合同履约率,使合同工期、供货与提供服务的时间与施工进度要求一致;
项目部的管理与技术水平对施工进度起到关键作用,要做到施工组织合理、生产要素(人、材料、设备、资金、技术)调配得当;要将进度计划分解落实到每一工序,尽量做到连续、均衡、交叉作业;
加强质量及安全控制,防止对不合格的处理及安全事故对工程进度的影响;
岩土工程施工以机械作业为主,抓设备完好率、提高设备利用率是保证施工进度的关键,项目不应将此作为重点;
要建立施工进度责任制和相应的工作制度,每日收集实际进度信息,如遇计划有差异,应分析原因并经过有关各方参加的协调会(每日)及时调整。
(三)、项目质量控制
1、在施工时项目依据公司”质量手册”、”程序文件”及程序支持性文件的要求,对工程项目的质量进行全面、全过程控制。
2、项目部根据”建筑地基基础工程施工质量验收规范”GB50202- 及”混凝土结构工程质量验收规范”GB50204- 标准对分项目工程质量进行全面、全过程控制,并将主控项目和一般项目作为质量控制的重点。土钉支护 主控项目和一般项目的控制见下表。
土钉支护质量检验标准
项目
序号
检查项目
允许误差或允许值
检查方法
单位
数值
主控项目
1
土钉长度
mm
±30
用钢尺量
2
锁定力
设计要求(一般不锁定)
现场实测
一般项目
1
土钉位置
mm
±100
用钢尺量
2
钻孔倾斜度

±1
测钻机倾角
3
浆体强度
设计要求
试样送检
4
注浆量
大于理论计算浆量
检查计量数据
5
土钉墙面厚度
mm
±10
用钢尺量
6
墙体强度
设计要求
试样送检
3、充分的施工准备对项目的完成具有重要意义,因此在施工前应做好以下工作:
积极做好施工准备工作
进行施工条件调差
学习图纸及有关资料,参加图纸会审
编制施工组织设计
进行多层次的技术交底
对全体施工人员进行质量、安全教育
4、参与施工项目活动的主要人员必须持证上岗,根据项目目标要求,进行合理的组织、确保施工质量,在合同工期内全面完成工程任务。
5、为确保材料供应商检验试验服务等能满足工程质量与进度要求,在施工时应按公司”施工项目管理制度”的要求进行管理,并进行经常、全面的督促、检查,及时发现、及时解决、纠正存在的问题。
6、为确保采购物资(材料、成品、半成品、机械配件)符合有关标准及设计要求,确保物资在搬运过程中不发生损坏、丢失、变质、并防止混用、误用、应按公司”施工项目管理制度”的要求进行材料管理和材料的检验与试验工作,对未经检验和以检验为不合格的材料、半成品、配件不得投入使用。
7、为确保进场机械设备能满足施工工艺及质量、进度要求、项目部应按公司”施工项目管理制度”的要求进行机械设备、计量器具的管理,计量人员应按规定控制计量器具的使用、保管与维修,未经校核、鉴定、标识的计量器具不得使用。
8、为确保工程质量、项目部应按公司”施工项目管理制度”的要求进行工序质量控制及工序检验,把质量控制点作为工序质量的重点,落实管理、班组质量责任制,严格按工艺标准进行操作,组织班组组进行自检、互检,并如实认真填写施工记录,施工员、质检员、项目技术负责人应做好检查指导工作,施工员应每天将工序检验的情况写入施工日志,对查出的质量缺陷”不合格品控制程序”的要求进行处理。
9、施工过程中,项目技术负责人应按公司”施工项目管理制度”的要求,主持做好工程变更、技术复核、隐蔽验收及项目的试验工作,并按时与设计、监理沟通商定的内容、数量、方法开展试验工作。
10、项目质检员、技术负责人及项目经理应随施工进展、分期、分批展开检验比、分项工程及部分(子部分)工程的质量验收工作。项目部应在自检的基础上,确认自检合格后提出工程验收申请、验收时应提供必须的技术文件和记录。对不合格品进行标识、记录、评价隔离和处理;为清除出现的不合格项产生的原因、防止不合格的再次发生,按纠正措施控制程序的要求采取措施;为清除潜在不合格品的原因,防止不合格品的发生,按”预防措施控制程序”的要求采取预防措施。
(四)、保证安全的措施
1、为贯彻执行”安全第一,预防为主”的安全生产方针,确保施工生产活动中人身、设备和产品安全,项目不应贯彻公司安全生产管理制度,落实安全生产责任制。
2、根据”管生产必须管安全”、”安全生产,人人有责”的原则,成立安全生产管理小组,项目经理任组长,各班组及分包责任人为组员。明确项目部主要人员在施工活动中应负的安全职责。
3、项目施工安全生产的目标是:不发生重大事故及一般事故。
1)、达标率100%,优良率60%;
2)、安全教育培训、安全技术考核合格;
3)、劳动保护用品投入考核合格;
4)、现场施工机具、设备检查评定合格。
4、安全教育与培训
1)、定期对项目部管理人员及全体施工人员进行安全生产思想教育、安全知识教育、安全技能和安全法制教育。
2)、对项目部经理和专(兼)职安全员进行安全培训和考核。
3)、对特种作业人员:电工、电焊工、架子工、机械操作工等,必须经国家规定的有关部门进行安全教育和安全技术培训,并经考核合格取得”特种作业人员操作证”后,方准上岗。
5、施工安全技术措施
(1)、施工现场周边应设置临时围护设施,并设立门卫(或保卫)。场地内醒目位置安全与质量警示牌。
(2)、施工前及施工过程中,应按公司”施工项目管理制度”及”安全生产管理制度”的要求,进行多层次的安全预技术交底并做好记录。
(3)、对挖出外露的天然气、供水管道,必须实施保护措施,在管道下打锚杆支撑或用钢丝绳拉住管道,固定到比较安全的位置,确保施工安全。
(4)、安全帽:凡进入施工现场的所有人员,都必须佩戴安全帽。作业中不得将安全帽脱下,搁置一边或当坐垫使用。高空作业时必须佩戴安全带并有牢靠的挂钩设施。
(5)、土方开挖应在降排水施工完成且运转正常达到预期要求及支护结构达到龄期后方可进行。基坑开挖应连续施工尽量减少暴露时间。
(6)、土方开挖施工中,严禁边壁出现超挖。
(7)、坑边不宜堆放土方、建筑材料,重型机械不宜在坑边作业,土方运输车尽量不沿坑边行驶。
(8)、配合机械作业的清底、平地、修坡等人员,应在机械回转半径以外工作。当必须在回转半径以内工作时,应停止机械回转冰之东好。
(9)、开挖过程中应注意保护控制桩,水准点,检测用仪器、仪表元件等。开挖过程中应严防碰撞、损坏支护结构,工程桩及降水、排水设施。
(10)、基坑周边应采设为护栏和安全标志(有土建单位负责),严禁从坑顶仍抛物体。
(11)、基坑周围地面应采取防水、排水措施,避免地表水流入基坑内及参入基坑周边土体。坑内应设置排水沟和集水井,及时抽取积水。
(12)、空气压缩机、混凝土喷射机、水泥砂浆泵、锚杆机及电焊机等机械设备应严格按照操作规程进行。作业区应保持清洁和干燥。
(13)、焊接操作及配合人员必须按规定穿戴劳动防护用品。并必须采取防止触电、高空坠落和火灾事故的安全措施。
(14)、安装、维修临时用电工必须由专业持证电工完成。
6、安全交底
(1)、开工前,项目经理(或技术负责人)向项目部全体管理人员和班组长进行技术交底的同时进行安全交底。施工员向施工操作人员进行技术交底的同时进行安全交底。
(2)、工序质量控制点(包括特殊过程)实施前,项目技术负责人向有关人员及工人班组进行技术交底的同时进行安全交底。
(3)、班组长每天开工前,要对工人进行安全交底。
上述1、2、3款安全交底完成后,应填写”教育(培训)或交底记录表”
7、安全检查
公司主管安全的人员应经常深入工地进行检查;项目部安全员应提高责任心,进行日常巡回安全检查。
班组长每天开工前,进行安全技术交底时对安全情况进行检查。
安全检查填写检查评分表和检查检查评分汇总表。
对检查中查出的隐患应逐项登记,并发出”隐患整改通知书”,督促有关部门及人员消除隐患。对有即发性事态危险的隐患,应责令停工,立即整改。项目部等收到隐患整改通知书或停工令后应立即整改,整改完成后向分公司或安全可报告,以便进行复查。
(五)、文明施工与保护环境的措施
(1)、项目部应认真与土建单位配合搞好施工现场管理,做到文明施工,安全有序、整洁卫生、不损害公共利益。
(2)、按甲方和施工单位写上合理布置物料器具、水电、管线、生活、警卫等临时设施。在场内醒目位置设置质量与安全警示标牌。在发包方所提供的办公室内公示质量方针及目标,项目岗位责任制,施工进度计划及图表等。
(3)、施工现场坡向及排水系统做到雨天不积水。场内道路应坚实、平坦、不扬灰。(土建施工单位完成)现场保持机械设备的卫生,材料施工机具堆放整齐排列有序。
(4)、施工时应采取措施或避开夜间施工,减少噪声与振动、扰民、并与发包方一道协调好与周边单位,居民的关系。
(5)、施工前切实弄清地下管线及构筑物的情况并标出位置,严防施工中破坏。
(6)、现场警卫人员要切实采取防盗措施,加强保卫工作,施工现场管理人员应佩戴标识其身份的证卡。
(7)、项目部需加强卫生防疫工作,食堂要符合卫生管理要求,应注意防蝇,防腐、严禁随地大小便,生活垃圾等污染物要分别集中到指定地点及时清理,住所要清洁卫生。
(8)、项目应将施工现场管理与其它管理有机结合,经常进行检查,认真听取职工、临近单位、居民的意见,及时抓好整改工作。
五、现场监测
由于基坑支护结构设计施工受地质、水文、天气、荷载等诸多不确定因素影响,设计方案难以完全符合工程实际情况,施工过程中加强施工监测,现场施工中,经过适当的监测手段,随时掌握周边环境的变化,以及土钉土体的稳定状态、安全程度及支护效果,为设计和施工提供信息,现场工程师要经过信息反馈意见体系,及时修改支护方案,改进施工工艺,同时监测资料还能够作为检验和评价支护结构稳定的依据。
1、 观测点布置
基坑边壁顶部水平位移与垂直沉降的量测,测点选在边壁顶部的中间,后局部地质条件不良地段,在基坑四周布设3-6个观测点,埋深0.5m用Φ20钢筋浇筑混凝土做标志,拱架设仪器使用,方便观测,便于操作和配合,以提高观测的精度,各观测点均用红漆做””标志,作为水平位移和沉降观测点。
2、 现场检测:要随时对基坑部位地表开裂状态(位置、走向、宽度)进行测量:对基坑开挖可能引起不良影响的周边建(构)筑物及管线进行沉降、位移及裂缝观测。当埋设的观测点稳固后,进行第一次观测。如果发生大量沉降或严重的裂缝时,应立即进行逐日每天1-2次,直到沉降(位移)量稳定为止。土钉支护的最大水平唯一不大于3%h(h为基坑深度)如发现大于此值时,应密切监视,及时向建设、监理、设计单位通报并采取措施。每次观测要做好观测记录,分析建筑物基坑边坡的沉降和位移规律,绘制每一个观测点的时间与沉降和位移量的关系曲线图,及时提交安全监控报告,为本次基坑开挖、支护工程施工,提供可靠的安全保证。

土钉墙支护计算书
第一节、编制依据
一、<岩土工程勘察报告>(核工业天水工程勘察院)
二、相关工程图纸(酒泉市建筑设计院)
三、基坑设计方案(甘肃金佛寺建设工程有限公司)
四、选用规范
1、该工程的<岩土工程勘察报告>及部分设计图纸
2、<建筑基坑支护技术规程>(JGJ 120- ) 中国建筑工业出版社出版、
3、<建筑地基与基础设计规范>(GB 50007- )
4、<混凝土结构设计规范>(GB 50010- )
5、<建筑施工计算手册>江正荣 编著 中国建筑工业出版社、
6、<实用土木工程手册>第三版 杨文渊 编著 人民教同出版社、
7、<地基与基础>第三版 中国建筑工业出版社、
8、<土力学>等相关文献进行编制
第二节、工程概况
酒泉市东星园小区3楼工程;工程建设地点:农垦家属院内;属于框剪结构;地上17 层;地下2层;建筑高度:56m;标准层层高:3m ;总建筑面积:12687.36平方米;总工期:240天。
本工程由甘肃省万隆房地产开发有限公司投资建设,酒泉市建筑设计院设计,核工业天水工程勘察院地质勘察,酒泉市顺帆工程监理有限公司监理,甘肃金佛寺建设工程有限公司组织施工;由李生润担任项目经理,李万荣担任项目副经理,李付明担任技术负责人。
第三节、施工总体布署
一、施工程序及进度(各工序的综合协调)
1、 土钉墙
土钉墙与土方密切配合施工,根据地质情况采取分层、分段开挖,并进行土钉墙支护施工。
2、土方
(一)开挖顺序:应分层开挖,以防开挖面的坡度过陡,引起土体位移现象出现。
(二)土方坡道:视现场拆迁情况而定。
(三)坡道收尾:用挖土机收土。
(四)土方工作量约为___万m3,预计此步工期约为___天。
二、基础施工阶段的施工流程
1、工艺流程

工艺流程
2、进度计划(略)
3、工程目标
(一)质量目标
土钉墙质量标准为”合格”。
(二)工期目标
按照建设单位要求进行(暂定5天)。
(三)安全文明施工目标
根据建设单位要求争创__酒泉市____市安全文明施工工地。
(四)管理目标
实行规范化管理,保证工程在管理、质量、文明、作风上创一流水平。
4、组织机构
由我公司组成基础施工项目部,在建设单位及总包方的授权、委托及领导下,对基坑支护、土方挖运工程进行全面管理并对基础施工阶段的安全、质量、工期、环保、文明施工等负责。基础施工项目部组织机构设置如图2 所示。

图2 基础施工项目部组织机构

说明: 施工部由各专业施工队按统一的人员编制自行组建,设队长一人、工长一人、质检一人;其中机动施工部主要负责除土方挖运、基坑支护以外的基础施工阶段的其它工作。基础施工项目经理部设专人进行环保、文明施工、扰民及民扰问题处理等工作。
5、施工准备
在基础施工前,由项目经理部主持前期施工准备会议,听取基础施工项目经理部对整个工程及其各分部分项工程的施工准备工作计划,该计划主要反映开工前、施工中必须做的有关工作,内容如下:
(一)技术准备:熟悉、审查施工图纸。
(二)施工现场准备工作:地上、地下各种管线及障碍物的勘测定位;地上、地下障碍物的拆除;施工现场的平整;测量放线;临时道路、临时供水、供电等管线的敷设;临时设施的搭设;现场照明设备的安装。
(三)劳动组织准备:建立各施工部的管理组织,集结施工力量、组织劳动力进场,做好施工人员入场教育等工作。
(四)材料、机械准备:根据相关的设计图纸和施工预算,编制详细的材料、机械设备需要量计划;签定材料供应合同;确定材料运输方案和计划;组织材料按计划进场和保管。
(五)施工场外协调:由基础施工项目经理部与土方施工部共同对外协调交通、环卫、市容的关系,以及扰民、民扰处理的前期准备工作。
6、各项资源需要量计划
该计划仅供参考,可根据具体情况进行调整。
(一)水电需要量计划
需500kVA 电量,用水量300m3/天。
(二)劳动力需要量计划

劳动力需要量计划
序号
部 门
所需人数
①
土方施工部
20
②
基坑支护施工部
20
③
机动施工部
10
(三)施工机械需要量计划
②. 土方挖运机械设备
土方挖运机械设备
设备名称
设备型号
数量
反铲挖土机
1.6 m3
3～4 台
翻斗车
太拖拉
50～60 台
③. 基坑支护施工机械设备
基坑支护施工机械设备
设备名称
设备型号
数量
空压机
9 m3
2 台
混凝土喷射泵
Pz-5
2 台
正铲装载机
ZL50
1台

④. 钢筋加工机械设备
钢筋加工机械设备
设备名称
设备型号
数量
卷扬机

1 台
钢筋弯曲机
WJ40-1
2 台
电焊机
BX-300
10 台
钢筋切割机
GJ51-32
3 台
第四节、基坑支护工程
一、基坑支护工艺流程

基坑支护工艺流程
二、土钉墙护坡工程
1. 施工工艺流程

土钉墙护坡工艺流程
2. 施工方法
(一)边坡开挖:采用反铲挖土机,预留20~30cm 人工修坡,开挖深度在土钉孔位下50cm,开挖宽度保证10m 以上,以确保土钉成孔机械钻机的工作面。土方开挖严格按设计规定的分层开挖深度按作业顺序施工,在完成上层作业面的土钉及喷混凝土地以前,不得进行下一层土方的开挖。
(二)边坡修整:采用人工清理,为确保喷射混凝土面层的平整,此工序必须挂线定位。对于土层含水量较大的边坡,可在支护面层背部插入长度为400~600mm,直径不小于40mm 的水平排水管包滤网,其外端伸出支护面层,间距为2m,以便将喷混凝土面层后的积水排走。
(三)定位放线:按设计图纸由测量人员用φ8、长30cm 的钢筋放出每一个土钉的位置。
(四)成孔:采用机械螺旋钻机成孔,局部可采用人工洛阳铲成孔。钻孔后进行清孔检查,对孔中出现的局部渗水塌孔或掉落松土立即进行压浆处理,并及时安设土钉钢筋并注浆。
(五)土钉主筋制作及安放:主筋按设计长度加20cm 下料,外端设成90°角,长20 cm 的弯勾,主筋每隔2m 焊对中支架,防止主筋偏离土钉中心;安放主筋时,将注浆管与主筋捆绑在一起,注浆管离孔底0.5m 左右。
(六)造浆及注浆:采用搅拌机造浆,应严格控制水灰比为W/C=0.5;注浆采用注浆泵,注浆时,将导管缓慢均匀拔出,但出浆口应始终处于孔中浆体表面之下,保证孔中气体能全部排出。
(七)挂网及锚头安装:钢筋网片用插入土中的钢筋固定,与坡面间隙3~4cm,不应小于3cm,搭接时上下左右一根对一根搭接绑扎,搭接长度应大于30cm,并不少于两点点焊。钢筋网片借助于井字架与土钉外端的弯勾焊接成一个整体。
(八)喷射混凝土:喷射混凝土顺序可根据地层情况”先锚后喷”,土质条件不好时采取”先喷后锚”,喷射作业时,空压机风量不宜小于9m3/min,气压0.2~0.5MPa,喷头水压不应小于0.15MPa,喷射距离控制在0.6~1.0m,经过外加速凝剂控制混凝土初凝和终凝时间在5~10min,喷射厚度大于等于100mm。
(九)养护:根据3-4月份的气温,采取洒水养护。
第五节、土方挖运工程
一、土方挖运工艺流程
在基础施工阶段,土方挖运是影响工期的关键。土方与土钉墙施工、土方与塔吊安装施工,土方与护坡桩施工它们之间存在一定的技术间歇,若处理不好这几方面的关系,将直接造成工期的延误和护坡安全,因此要求在统一指挥的原则下,各施工部之间本着相互配合、互创工作面的原则,精诚合作。根据基础施工阶段的施工流程,基坑四周配合土钉墙施工留出相应的工作面,具体深度为土钉位置下0.5m,将基坑中间的土方总体上一步开挖,即一步到槽底。
具体施工流程

土方挖运工艺流程
二、设备能力分析
如整夜作业,平均每车每夜出土 400 m3, 4 台车共计 1600 m3。根据现场场地情况及扰民,民扰处理情况,夜间施工可能性估测,平均每天完成土方量计 1600 m3。根据实际情况可调整机械力量以便确保工期。
三、卸土场及土方运输路线(待定)
四、现场准备
1. 出口搭设拍土架子,保证每一辆车进行排土,并加盖帆布。
2. 作冲洗池和沉淀池准备,冲洗池上要有铁篦子,道路作地面硬化。
3. 平整场地,清除障碍,若遇到大的障碍用冲击炮将其破碎再装车运走。
4. 基坑四周布置 4 个太阳灯,做好夜间照明准备。
5. 每日提前完成土方开挖线,并随时跟进测量,保证开挖线尺寸与标高。
6. 疏通所有交通,做好开工前的扰民工作。
五、坡道土方收尾
1. 坡道处土方收尾采用挖土机直接进行挖除,装车运走。
2. 提前将坡道处支护结构施工完成。

第六节、质量保证措施
一、质量保证体系
质量方针:”用我们的承诺和智慧,雕塑时代的艺术品” 。
基础施工阶段将在该质量保证体系下按ISO9002 标准要求进行。
二、组织保证体系
基础施工阶段建立由基础施工项目经理领导,主任工程师中间控制,责任工程师负责的三级管理系统。组织保证体系。

组织保证体系

三、质量管理程序
基本要素质量 工作质量

质量管理体系
四、各分项工程质量标准
1. 降水施工质量要求
(一)钻孔:采用冲击钻机或反循环钻机;清水钻进,自成泥浆稠度不得大于1:1.1;成孔以后,在下管前应进行泥浆稀释,孔内沉淀厚度不得大于0.3m。
(二)成井:成孔换浆后应立即下入井管,井点管应保持垂直和居中,然后下滤料,滤料(粒径为2~4mm)必须沿四周均匀下入,边洗井边下滤料,填至离地面1~2m,洗井结束后用黏土封孔。
(三)洗井:井点管下入后,用空压机送气吹洗,至水清砂少时,出水正常为止。
(四)降水要求:在降水期间,必须保证地下水位降至6m 以下,并长期维持这一深度,不得发生水位回升而造成泡基槽和引起边坡坍塌。
2. 土钉墙质量标准
土钉墙质量标准
内容
标准
喷射混凝土面层平整度的允许偏差
±20mm
孔深允许偏差
±50mm
孔径允许偏差
±5mm
孔距允许偏差
±100mm
钢筋保护层厚度
≥25mm
土钉倾角偏差
±5%
挂网时网片距坡面
3～4cm
3. 土方开挖质量标准
(一)国家有关建筑施工规范
(二)工程设计对土方的质量要求
五、各分项工程质量保证措施
1. 降水质量保证措施
(一)进行现场井点质量验收;井点施工结束前,对所有井的井深、井径和井中水位进行验收,达不到设计要求的井,应进行重新洗井;对于洗井、抽水时,井内出砂严重,应进行处理,防止沙土流失而引起不良后果;处理后仍达不到要求的,应重新补打井。
(二)进行水位、流量观测:井点施工期间,对已成井点的水位,每天观测1~2 次,在开始抽降水后5~10 天,每天观测水量及观测孔(或1 个抽水孔)的水位1~2 次(基槽开挖期间每天观测1~2 次);以后每7~10 天观测一次(雨期为3~5 天,下大雨,每天观测1~2 次);将每次观测的水位、流量记录在”地下水位长期观测记录表”中,并及时进行整理,绘制Q~t 与S~t 关系曲线,分析水位下降的趋势与流量变化,预测地下水位下降到设计深度的时间并调整抽水井数与抽水时间。如水位、水量发生突然变化,应立即查明原因,及时进行处理。
(三)降水维护:在整个降水期间,必须保证降水点和抽水设备的完好,对抽水设备进行定期检查和维修,发现问题及时处理,保证电源供给。
2. 土钉墙质量保证措施
(一)修坡时专人进行测量,确保不吃槽。
(二)插入钢筋时由专人检查, 若插入深度不足,则继续取土成孔,插入钢筋时要将注浆管绑在距孔底0.5m 处。
(三)注浆时要严格按配比搅浆, 并随成孔随注浆, 注浆渗漏较多时, 要进行两次、三次补浆直到注满。
(四)喷混凝土时, 由专人检查网长及标志杆的安装。
六、基坑监测方案
采用信息化施工,确保基坑开挖过程中的安全,必须对基坑进行监测,方案
如下:
1. 观测点的布置:在坡顶上每隔10m 布置一个点。
2. 观测精度要求:
满足国家三级水准测量精度要求:
水平误差控制<6.00mm;
垂直误差控制<0.5mm。
3. 观测时间的确定:
(一)基坑开挖每一步都应作基坑变形观测。
(二)观测时间间隔每天一次,必要时连续观测,基坑开挖完7 天后,可由每天一次到3 天一次,15 天后每周观测一次。
4. 场地查勘与记录:
(一)施工前对原场地进行全面调查, 查清有无原始裂缝和异常并作记录,照相存档。
(二)每次观测结果详细记入汇总表并绘制沉降与位移曲线。
5. 注意事项
(一)每次观测应用相同的观测方法和观测线路。
(二)观测其间使用一种仪器,一个人操作,不能更换。
(三)加强对基坑各侧沉降,变形观测,特别对有地下管线地的各边坡可进行重点观测。
七、质量问题的处理
如发生质量问题,立即口头上报监理,并在4h 内递交有关质量问题的书面详细报告,包括时间、部位、细节描述、产生原因、处理的措施等。
1. 土方开挖过程中,若基坑变形突然加大,应立即停止开挖,并及时回填,也能够在其背后进行挖土卸荷,以保证基坑的稳定。
2. 开挖过程中,若局部存水,能够采用明排集中,用潜水泵抽到地面排水系统。
八、技术资料
基础施工项目经理部在施工过程中负责收集、整理各种原始资料和记录,并及时上报监理。按照国家有关标准和要求,完成技术资料的分类、归档工作。在每项分项工程完成后,在监理规定时间内,提交符合的竣工资料(包括竣工图)一份。

第七节、安全生产与文明施工
一、安全组织机构

安全组织机构
二、安全生产措施
1. 现场要设健全的安全领导小组。
2. 全体人员应认真执行各工种的安全操作规程及有关规定。
3. 施工前,施工负责人要向操作人员做专项技术安全交底,关键部位要下技术指导书。
4. 施工人员进入现场要服从安全员的指挥和监督。进场施工人员必须符合有关酒泉市市劳务人员用工的有关规定及条例,证件齐全。
5. 施工人员进入现场要进行”三级”安全教育。
6. 每天班前5名,施工负责人必须做施工安全注意事项专项交底。
7. 现场电器设备要有漏电保护器,电缆应设可靠绝缘。
8. 各种机电设备均应设专人负责管理,电工持证上岗。
9. 现场用电设备必须实行三级供电,两级保护。
10. 夜间施工,工地应有足够的照明。
11. 土方施工机械和运输车辆在进场前进行彻底的检修和保养,确保施工期间机械的正常运转。
12. 土方开挖后,按现场安全防护要求在基坑的周围搭设安全保护栏杆,避免人员跌落坑中。
13. 施工时,挖掘机严禁碰撞支护结构。
14. 施工中如遇地下障碍物(包括古墓、各种管道、管沟、电缆、人防等)时,立即暂停施工,及时报告经理部,待妥善处理后方可继续施工。
三、文明施工措施
1. 所有土方运输车辆进入现场后禁止鸣笛,以减小噪声
2. 所有施工人员应保持现场卫生,生产及生活垃圾均装入运土车中带走,不得随处抛撒,保持现场环境清洁。
3. 为保持环境卫生,避免运土车发生遗洒,在现场搭设拍土架,指派专人负责将运土车上的土拍实并盖好帆布,避免路上遗洒。
4. 在大门出口处设置冲洗车槽,每辆车必冲洗。
5. 每天收车后项目经理部指派专人清扫马路,以达到环卫要求。
6. 现场内施工人员禁止抽烟、随地大小便。
7. 施工机械要经常清洗,保证外表干净。

第八节、雨期施工措施
一、场地排水:坡顶做1.5m 宽散水、挡水墙,四周做混凝土路面。基坑内,沿四周挖砌排水沟、设集水井,泵抽至市政排水系统。排水沟布置在基础轮廓线以外,排水沟边缘应离开坡脚0.3m,沟底比基坑底低0.4m,坡度0.1%;集水井设置在基坑脚上,安置多个集水井,井径0.8m,井壁用普通砖、砂浆砌后抹光,集水井底比排水沟低0.8m(试抽水设备进水阀的高度可进行调整;排水设备大扬程的潜水泵,抽出的积水应排至基坑以外地面排水系统,防止乱排产生回渗。保证施工现场水流畅通,不集水,四邻地区不倒灌。
二、做好生活区的下水管道和雨水井,用水应有固定排放途径,保证雨后不陷、不滑、不泥泞、不存水,避免浸泡边坡。
三、土方施工中,基坑内临时道路上铺渣土或级配砂石,保证雨后通行不陷。
四、已暴露还未喷射的桩间土工作面防止雨水直接冲刷,遇雨时可覆盖塑料布。
五、清槽钎探后应立即浇筑好混凝土垫层,防止雨水泡槽。
六、现场存储的钢材做好防雨水锈蚀的准备。
七、机电设备要经常检查接零、接地保护,所有机械棚要塔设严密,防止漏雨,随时检查漏电装置功能是否灵敏有效。
八、浇筑混凝土前,要随时掌握天气预报,尽量避开大雨,运输混凝土罐车和施工地点要准备大量苫布,以备浇筑时遇雨进行苫盖。
九、现场要有10 台左右的备用潜水泵,遇雨时及时抽水。

第九节、计算书

土钉墙支护计算书
计算依据:
1、<建筑基坑支护技术规程>JGJ120-
2、<建筑施工计算手册>江正荣编著
3、<实用土木工程手册>第三版杨文渊编著
4、<施工现场设施安全设计计算手册>谢建民编著
5、<地基与基础>第三版
土钉墙需要计算其土钉的抗拉承载力和土钉墙的整体稳定性。
一、参数信息
1、基本参数
侧壁安全级别
二级
基坑开挖深度h(m)
5.3
土体的滑动摩擦系数
1.3
条分块数
10
土钉墙计算宽度B'(m)
15

2、荷载参数
序号
类型
面荷载q(kPa)
荷载宽度b(m)
基坑边线距离a(m)
1
局布荷载
2
5
5

3、土层参数
序号
土名称
土厚度(m)
坑壁土的重度γ(kN/m3)
坑壁土的内摩擦角φ(°)
粘聚力C (kPa)
极限摩擦阻力(kPa)
饱和重度(kN/m3)
1
填土
0.8
20
18
12
120
20
2
粘性土
1.8
18
12
10
20
19
3
圆砾
18
22
20
18
189
22

4、土钉墙布置数据
放坡参数:
序号
放坡高度L(m)
放坡宽度W(m)
平台宽度B(m)
1
5.3
2.6
1
土钉参数:
序号
孔径d(mm)
长度l(m)
入射角α(°)
竖向间距Sz(m)
土钉杆体材料
杆体截面积As(mm2)
抗拉强度标准值fyk(N/mm2)
抗拉强度设计值fy(N/mm2)
1
25
1
15
0.6
钢筋
490
400
360
2
25
1
15
0.6
钢筋
490
400
360
5、计算系数
结构重要性系数
