桥梁工程施工设计很齐全
正本
XXX桥修复工程
投标文件
（技术标）

招标单位：XXX
投标单位：XXX
法人代表：XXX
投标日期：XXX

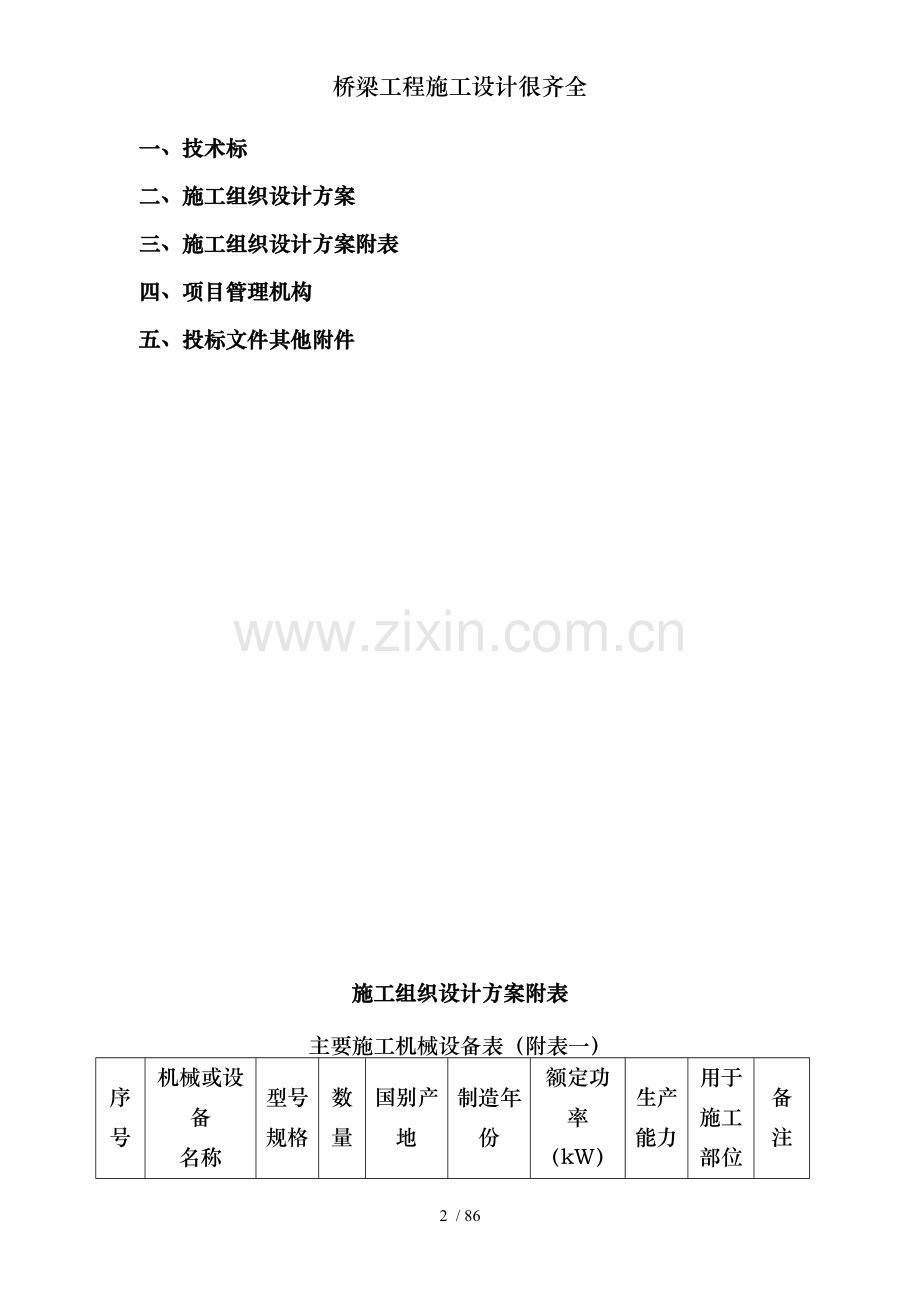

目 录

一、技术标

二、施工组织设计方案

三、施工组织设计方案附表

四、项目管理机构

五、投标文件其他附件

施工组织设计方案附表

主要施工机械设备表（附表一）
序号
机械或设备
名称
型号
规格
数
量
国别产地
制造年份
额定功率
（kW）
生产
能力
用于施工部位
备注
1
搅拌机
JZM500L
1台
扬州
06.4
15
2

2
砂浆搅拌机
HP1200
1台
扬州
07.4
5.5
3

3
电焊机
BX-500
1台
上海
06.10
24
4

4
钢筋弯曲机
WJ-40
1台
江阴
05.10
3
5

5
钢筋切断机
GJ-40A型
1台
徐州
05.10
5.5
6

6
钢筋调直机
GT4-8
1台
南京
05.10
12
7

7
插入式振动机
HZ-50
1台
泰州
08.9
1.5
8

8
平板振动器
PZ-50
1台
徐州
08.9
2.2
9

9
高压水泵
JD-140*14
1台
徐州
08.4
5.5
10

10
潜水泵
PWΦ100
1台
南京
07.4
2.2
11

11
套丝机
JQ-3
1台
南京
08.5
1
12

12
洒水车
DF6000L
1台
徐州
04.5
/
/

13
抽水机
各种型号
3台
徐州
07.6
各种型号
各种型号

14
柴油发电机
15KW
1台
徐州
06.4
15
8

86 / 86
施工现场平面布置图(附表二)
XXX施工总进度计划表(工期：90日历天)

日历天

工序名称

5
10
15
20
25
30
35
40
45
47
49
50
52
54
56
58
60
62
65
70
75
80
85
90
挖土方淤泥

钢管成孔灌注桩

混凝土承台

浆砌块料

拱板工程

钢筋工程

安装工程

竣工验收

施工退场

施工总平面图（附表三）

木
工
工
棚

钢
筋
工
棚

瓦工工棚

机 修 室 办 公 室 仓 库 食 堂

石 堆

注：本工程平面布置
图仅供参考，现场若有不
妥之处，宜重新布设。

修建桥
搅拌机
砂
砖堆

石 子

临时用地表（附表四）
用途
面积（m2）
位置
需用时间
临时设施住房
150
修建桥附近
3个月
仓库
100
修建桥附近
3个月
加工车间
100
修建桥附近
3个月

项目管理机构

项目管理人员配备表

机构
岗位
姓名
职务
职称
执业或职业资格
证书名称
级别
证号
专业
总部
项目主管

项目经理
工程师
建造师

现场
建造师

项目经理
工程师
建造师

技术负责人

技术负责人
高级工程师
建造师

质量管理

质检员
助理工程师
质检员

材料管理

材料员
助理工程师
材料员

计划管理

计划员
助理工程师
计划员

安全管理

安全员
助理工程师
安全员

施工管理

施工员
助理工程师
计划员

建造师简历表

姓名

性别

年龄

职务
项目经理
职称
工程师
学历
本科
建造师证号

专 业
市政公用
参加工作时间
10年
从事建造师年限
6年
建造师简历

技术负责人简历表

姓名

性别

年龄

职务
技术负责人
职称
高级工程师
学历
本科
建造师证号

专 业
建筑工程
参加工作时间
40年
从事建造师年限
30年
建造师简历

一、 施工组织总体设想、方案及施工段划分
第一节 工程概况
本工程为XXX，由于日久冲刷影响，致使两侧桥底护岸被掏空，检修楼梯的承台和桩基裸露，严重影响桥梁基础的安全。为保证楼梯扶手的安全，需要对两侧桥底护岸进行加固维修，并对检修楼梯承台进行加固。
其主要工程量有：挖淤泥，填方，钢管成孔灌注桩，浆砌块料，挡墙外侧浅色花岗岩贴面，浅色花岗岩护栏。
第二节 施工总体表述
一、工程总体目标
1、质量目标：合格，达到市级文明工地。
2、工期目标： 90 日历天。
3、安全生产目标：杜绝死亡、重伤，达到无重大伤亡事故、无重大技术事故、无火灾事故、无食物中毒事故、无坍塌事故等“五无”要求，轻伤事故频率控制在1.2‰以内。
4、文明施工目标：淮安市安全生产文明施工样板工地。
二、主要工序施工方案
本工程施工程序遵守1、准备工作→测量放样→基槽开挖→基底报验→封基→基础定位测量→基础模板支撑→浇筑片石砼基础→养护→墙身定位测量→墙身模板支撑→浇筑片石砼墙身→养护→中间交工验收→墙背回填的原则，要求上道工序的完成为下道工序创造施工条件，下道工序的施工能够保证上道工序的成品完整不受损坏，以减少不必要的返工浪费，确保工程质量。
在工程施工过程中，以具体施工步骤、施工程序为主线，根据施工过程中不同阶段，突出阶段性重点，明确阶段性目标，从而达到对工程总体目标的控制管理。本工程拟将整个施工分为四个阶段进行：
第一阶段：施工准备阶段。重点做好场地交接，调集人、材、物等施工力量，进行施工平面布置，图纸会审，办理开工有关手续，做好技术、质量交底工作，目标是充分做好开工前的各项准备工作。
第二阶段：基础施工阶段。此阶段要做到抢晴天战雨天，重点做好土方开挖时的施工现场排水降水工作，安排好施工场地，注意环境卫生，做好文明施工管理工作。
第三阶段：主体施工阶段。该阶段重点是如何选择合理的施工工艺，采用新工艺、新技术、新设备提高工程质量，加快工程进度，科学组织好钢筋工、模板工、混凝土工、水电工等工种的协调施工，按网络工期进行进度计划控制。本阶段具有参及的班组多、施工的人员多、交叉施工多等特点，重点做好及各施工队伍的配合，做好各项工序相互配合、各班组间的协调工作和内部质量检验评定工作，做到每道工序都一次成优，避免出现不必要的返工现象。
第四阶段：竣工验收施工阶段。此阶段为收尾阶段，重点做好竣工验收资料的整理、各单位工程项目的验收、班组人工工资的发放、施工人员的疏散、临时设施的拆除以及施工场地的清理等收尾工作。

1、施工准备工作
施工准备工作是整个施工生产的前提，根据本工程的工程内容和实际情况，公司及项目部共同制定施工的准备计划。为工程顺利进展打下良好的基础。
施工准备工作计划表
序号
项目
内容
承办及审定单位
1
施工组织设计
确定施工方案和质量技术安全等措施，并报审。
公司、监理、甲方
2
建立组织机构
成立项目经理部，确定各班组及组成人员。
公司
3
现场定位放线
点线复核，构造物的定位和控制点。
项目部
4
现场平面布置
按总平面图布置水、电及临时设施。
项目部
5
主要机具进场
机械设备进场就位。
项目部、公司
6
混凝土配合比及主要材料送检
各种标号的砂浆，混凝土配合比设计。
市质检站
7
劳动力进场及教育
组织劳动力陆续进场，进行三级安全技术教育。
项目部、公司
8
施工方案编制及技术交底
编写详细的施工方案，并向有关人员和班组交底。
项目部、公司
9
编写施工预算
计算工程量，人工、材料限额量、机械台班。
项目部、公司
10
材料计划
原材料和各种半成品需量计划
项目部
11
图纸会审
全部施工图。
公司、监理
甲方、设计院
12
主要材料进场
部分急用材料进场。
项目部
13
进度计划交底
明确总进度安排及各部门的任务和期限。
项目部
14
质量安全交底
明确质量等级特殊要求，加强安全劳动保护。
项目部、公司
以上各项准备工作可分为技术准备、物质条件生产准备、施工组织准备、现场施工准备、场外组织及管理准备等几个各部分。

二、施工现场平面布置、临时设施、临时道路布置
本工程为XXX，桥头护岸现场已不具备车辆行驶进入，机械及材料等亦不能到达施工范围。目前是关键的是临时通道可以直达施工位置，固先行进行测量放线大致修理一条临时通道是当前的关键。
如图：

现场施工便道平面图
※ 此便道修于须抛石区的范围内，材料选用符合抛石所用的石料。

现场施工便道断面图

三、 施工进度计划和进度保证措施
第一节 编制依据
我们承诺在要求工期内完工，即施工工期90日历天。现按工期90天进行施工进度计划的编制，编制依据如下：
1、业主单位提供XXX施工图设计文件。
2、计划工期以及开、竣工日期。
3、施工条件、劳动力、材料等的供应情况。
4、确定的重要分部分项工程的施工方案，包括施工顺序，施工段划分，施工起点流向、施工方法、质量及安全措施等。
5、劳动定额及机械台班定额。

第二节　　工作计划及安排
一、整体控制目标
在业主规定的期限内，确保高质、高效、圆满地完成XXX工作。
二、主要工作计划及安排
通过图纸可知，本项目分为靠XXX两个工作面，其中靠淮安市区侧桥头只有抛石护岸工程量，而主要工程量则在靠运河侧。根据施工特点及实际需要，我项目部拟定施工安排计划如下：
1、施工准备及场地临建：
2、排水挖淤泥
3、成孔灌注桩
4、混凝土承台　　　
5、浆砌块料　
6、拱板钢筋混凝土
7、护栏等构件安装
8、清理场地、竣工验收　　　　　
三、工作计划安排横道图及网路图
详附件“XXX工作计划安排横道图”
四、工作计划关键节点控制措施
本工程任务重，时间紧，要在完工期限内完成各项工作，对工期关键节点控制尤为重要，控制措施如下：
施工准备工作务必充分到位，人员、设备、机具进场安排合理有序，商品砼订购落实，技术方案、安全维护方案制定切实可行，交通维护方案应获得交通管理部门批准，确保按业主要求时间正式开工。
作业队应按照计划安排开展工作，将其细化到天，确保每天工作任务当天完成，在不扰民的情况下，可加班加点施工作业；并以5天为单位制定阶段计划，争取在计划前完成阶段计划。
严格具体控制节点：作业队应在3月25日前完成挡墙及承台加固施工任务，4月4日前完成护面施工，4月7前日完成人行爬梯护栏施工，4月7日前完成抛石护脚施工任务；
因XXX地处运河，应充分考虑涨潮带来的影响，确保在要求工期内完工。

四、各分部分项工程施工方案及质量保证措施
承台扩大基础及承台加固钢筋施工方案
A、施工工艺流程及施工方法

施工工艺流程图

1、施工前期，应做好周边环境的调查，临近的道路、建筑构筑物、管线等情况均需充分了解，并有针对性方案。施工方案中应明确场地布置，包括生活区域、材料堆放、操作区域、土方开挖、运输路线等，并充分考虑各种附加荷载对基坑稳定的影响。在以后的施工中应严格按照评审通过的方案进行。
2、为确保基坑开挖中基坑周边建筑构筑物的安全和支护结构的稳定，要求尽量减小初始位移，应严格遵循“分层、分区、分块、分段、留土护壁、先撑后挖、减少无支撑暴露时间”等原则。根据不同的工况、支护剖面类型，采用合理的挖掘、运输方法及机械，同时要注意开挖过程中围护桩及工程桩的保护问题。
B、扩大基础开挖及基地处理
扩大基础基坑开挖前，首先根据站场基线控制点，用全站仪精确定位。用水准仪控制基底标高，防止超挖。
基坑采用放坡开挖，基坑开挖按照1：0.5坡度放坡，采用勾机开挖，人工清理基底；挖基土石方随时开挖随时清运，以节省场地占用面积。基坑采用勾机开挖，在附以人工处理坑壁和坑底，达到基底设计标高，机械开挖时要注意保护好桩基及原有的承台。施工时加强验槽工作。

基础开挖达到规范要求和设计标高，经项目部质检员检查合格后，报请监理检查；经监理、现场技术负责人、质检员检查签认后，方可进行下道工序。
底层砂垫层厚度20cm，应分层展压，压实整平。
C、模板
模板采用3015钢模拼装，钢管背带并辅以角钢等材料进行加固，设φ14对拉筋，拉筋头焊接拉筋片，模板外侧用钢管支撑至基坑壁上。
钢模板使用前要经过打磨除锈，然后涂抹一层机油。模板之间采用双面胶带进行密封。模板拼装及加固见下图：

底层片石混凝土基础厚1.5m，埋入地面线以下1.2m，上层片石砼基础厚1.5m，由于扩大基础呈两级台阶，且每级有1.5m高，考虑到支模加固困难及浇注C20片石砼难度高，须由下至上分两次浇筑。施工扩大基础时必须保护好桩基，不能损坏桩基。
D、承台钢筋绑扎及安装
进场的原材料按不同的型号、钢种分类堆放，并做好标识牌，并标明检验状态，到场的钢筋必须进行检验并报监理工程师抽检，抽检合格后方可使用。
本工程为水毁修复工程，先凿除原承台四周侧面保护层混凝土10cm，然后用冲击钻孔，植入锚固钢筋锚入20cm，植入部分需用A级胶黏剂固定。
1、钢筋的绑扎、安装：
钢筋的数量、位置、尺寸应符合设计要求。
2、钢筋绑扎、安装允许偏差：（见下）
钢筋绑扎、安装完成后，清除模内杂物，施工单位负责人、主管专业技术人员和质量检查员，应对钢筋数量、位置、绑扎质量、结构尺寸、接头布置、保护层厚度、垫块、支撑锚固长度、模板等逐一进行自检，据实及设计图对照检查，符合标准后，由主管技术人员
填写《钢筋成品检查记录》，并备齐有关资料，如钢筋及焊条出厂证明书、《钢筋试验报告》、《钢筋焊接试验报告》、焊工操作证、标高测量资料等。通告主管检查工程师、监理工程师一同到现场检查验收。经监理工程师、主管工程师确认合格后签证，钢筋作业这道工序才算最后完成，方准进行模板施工作业。未经主管工程师、监理工程师共同检查签证的钢筋工程，一律不得进行下道工序的施工。

加工钢筋的允许偏差
项 目
允许偏差（mm）
受力钢筋顺长度方向加工后的全长
±10
弯起钢筋各部分尺寸
±20
箍筋、螺旋筋各部分尺寸
±5
焊接网及焊接骨架的允许偏差
项 目
允许偏差（㎜）
项 目
允许偏差（㎜）
网的长、宽
±10
骨架的宽、高
±5
网眼的尺寸
±10
骨架的长
±10
网眼的对角线差
10
箍筋间距
0，-20

钢筋位置允许偏差
检 查 项 目
允许偏差（mm）
受力钢筋间 距( ㎜ )
两排以上排距
±5
同排
梁、板、拱肋
±10
基础、锚碇、墩台、柱
±20
灌 注 桩
±20
箍筋、横向水平钢筋、螺旋筋间距(㎜)
±20
钢筋骨架尺寸
长
±10
宽、高或直径
±5
弯起钢筋位置（㎜）
±20
保护层厚度(㎜)
柱、梁、拱肋
±5
基础、锚碇、墩台
±10
板
±3
E、模板安装
1、采用大块组合钢模板，模板板面之间应平整，接缝严密、不漏浆，保证结构物外露面美观，线条流畅。
2、浇筑砼前，模板应涂刷脱模剂，不得使用废机油等油料，且不得污染钢筋及砼的施工缝处。
3、承台的侧模采用钢管支撑及加固。
4、模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，签认后方可浇筑混凝土，浇筑时，发现模板有超过允许偏差变形值的可能时，应及时纠正。
模板、支架及拱架安装的准许偏差
项 目
允许偏差（㎜）
模板标高
基础
±15
柱、墙和梁
±10
墩台
±10
模板内部尺寸
上部构造的所有构件
+5，0
基础
±30
墩台
±20
轴线偏位
基础
15
柱和墙
8
梁
10
墩台
10
装配式构件支撑面的标高
+2，-5
模板相临两表面高低差
2
模板表面平整
5
预埋件中心线位置
3
预留孔洞中心线位置
10
预留孔洞截面内部尺寸
+10，0
支架和拱架
纵轴的平面位置
跨度的1/1000或30
曲线型拱架的标高
+20，-10
F、砼施工
1、混凝土采用C30商品砼。砼的配合比，应以质量计，并应通过设计和试配选定。
2、砼配合比：严格按试验部门计算和试配确定的砼施工配合比进行施工。
3、砼采用机械拌合，拌合的最短时间要满足规范和设计要求，拌制时，应严格控制水灰比，不得随意加水。
4、砼运输采用混凝土罐车。运输过程中不应发生离析、漏浆、严重泌水及坍落度损失过多等现象。如运输过程中发生离析现象，必须进行二次拌和。
5、混凝土浇筑前应做好如下准备工作：
①、制定浇筑工艺，明确结构分段分块的间隔浇筑顺序（尽量减少后浇带或连接缝）。
②、根据结构截面尺寸大小研究确定必要的防温防裂措施。
③、施工前应仔细检查模版、预埋件的紧固程度。
6、浇筑混凝土时应符合下列要求：
①、混凝土应分层进行浇筑，不得随意留置施工缝。
②、混凝土浇筑应连续进行。当因故间歇时，其间歇时间应小于前层混凝土的初凝时间或能重塑的时间。不同混凝土的允许间歇时间应根据环境温度、水泥性能确定。
③、新浇混凝土及邻接的已硬化混凝土或岩土介质间的温差不得大于15℃。
④、在浇筑混凝土过程中或浇筑完成时，如混凝土表面泌水较多，须在不扰动已浇筑混凝土的条件下，采取措施减少泌水。
⑤、浇筑混凝土期间，应设专人检查模板稳定情况，发现有松动、变形、移位时应及时处理。
⑥、自高处向模板内倾卸混凝土时，为防止混凝土离析，一般应满足下列要求：从高处直接倾卸时，混凝土倾落高度不宜超过2m。
7、　混凝土振捣
①、混凝土浇筑过程中，应随时对混凝土进行振捣并使其均匀密实，振捣宜采用插入式振捣器垂直点振，避免重复振捣，防止过振。应加强检查模板支撑的稳定性和接缝的密合情况，防止在振捣混凝土过程中产生漏浆。
②、采用机械振捣混凝土时，移动间距不宜大于振捣器作用半径的1.5倍，且插入下层混凝土内的深度宜为50～100mm，及侧模应保持50～100mm的距离。
③、当振捣完毕需要变换振捣棒在混凝土拌和物中的水平位置时，应边振动边竖向缓慢提出振动棒，不得将振动棒放在拌和物内平拖，不得用振动棒驱赶混凝土。
④、表面振动器的移动距离应能覆盖已振动部分的边缘。
⑤、应避免碰撞模板、钢筋及其他预埋件。
⑥、每一振点的振捣延续时间宜为20～30s，以混凝土不再沉落、不出现气泡、表面呈现浮浆为度，防止过振、漏振。
⑦、混凝土振捣完成后，应及时修整、抹平混凝土裸露面。抹面时严禁洒水，并应防止过渡操作影响表面层混凝土的质量。尤其要注意施工抹面工序的质量保证。
8、　填放于混凝土中的片石应符合以下要求：
①、片石的强度等级不应小于30Mpa。
②、片石的最大尺寸不应大于结构最小尺寸的1/4，最小尺寸不应小于15cm。
③、片石在填放前应用水冲洗干净。
④、片石应均匀分布安放稳妥，片石间净间距不得小于15cm，片石及模板间的净间距不宜小于25cm。
⑤、最上层片石顶面应覆盖不小于25cm的混凝土层。
⑥、片石采用人工摆放的方式进行，注意片石不能碰伤模板及PVC管。
⑦、片石体积不得超过片石混凝土总体积的25%。

9、浇筑砼期间，应设有专人检查支架、模板、钢筋和预埋件等稳固情况，当发现有松动、变形、移位时，应及时处理。
G、砼养护
1、混凝土养护期间，应重点加强混凝土的湿度和温度控制，及时对混凝土暴露面进行洒水养护，并保持暴露面持续湿润，直至混凝土终凝为止。
2、混凝土带模养护期间，应采取带模包裹、浇水。通过喷淋洒水措施进行保湿、潮湿养护，保证模板接缝处不至失水干燥。为了保证顺利拆模，可在混凝土浇筑24～48h后略微松开模板，并继续浇水养护至拆模后。
3、在任意养护时间，若淋注于混凝土表面的养护水温度低于混凝土表面温度，二者间温差不得大于15℃。
4、混凝土养护期间，对混凝土的养护过程做详细记录，并建立严格的岗位责任制。
片石混凝土挡墙施工方案
Ａ、主要技术指标
1、挡墙采用C20片石混凝土浇注；
2、挡墙高度根据实际情况调整，要求基础埋入地下1.0m；
3、挡墙每间隔10~15m设置一道伸缩缝，缝宽2cm，缝内填塞沥青麻筋，深度不小于12cm；
4、在挡墙墙身下端设置一排φ4cm的PVC管作泄水孔，间距为2~2.5m，泄水孔的出水口最低位置宜高于地面30~40cm，并设4%外倾的坡度，在泄水孔进口处用土工袋装碎石压实，作反滤层。
Ｂ、施工工艺流程及分项技术要求
1、准备工作→测量放样→基槽开挖→基底报验→封基→基础定位测量→基础模板支撑→浇筑片石砼基础→养护→墙身定位测量→墙身模板支撑→浇筑片石砼墙身→养护→中间交工验收→墙背回填
2、基槽开挖前应进行施工测量放样，施工放样时应严格按照设计图计算出每段挡墙的坐标及高程放样于实地，基槽开挖线按实地土质和岩层进行放坡。基槽开挖宽度坡比按1：0.5的坡比进行放样,以便基槽开挖后在满足设计断面几何尺寸的前提下也能满足施工作业面。
3、基坑开挖：在施工放样完毕后，用挖掘机在所放开挖线内进行开挖，开挖时严格按施工放样的控制线进行挖掘。表土层和回填层挖完后，岩层部分用破碎机探打基岩至基槽设计基底标高这样是为防止基础超挖。待基槽挖至设计基底标高后进行基底倒坡清探。基槽清理完后报请监理工程师及业主代表到现场验槽，同时对基底进行取样送检，以便检测其承载力是否达标。
 4、在基槽验收合格后立即封基，封基定位放样后开始组织基础模板支撑施工。在模板施工前应对所有要用于本工程的模板进行清理、打磨、校正、上油或打脱模剂。然后按设计挡墙几何尺寸进行拼装模板，模板拼装完毕后下一步进行模板安装。在安装模板时要根据设计标高将所要支撑的模板高度先在两端头做好高程控制桩，同时拉线加密高程控制点以便控制模板顶面标高。模板安装完毕后按设计标高和所固定控制点进行加固模板和校正模板。模板校正完毕后进行自检，待自检合格后申请监理工程师对模板进行检查。
5、本分项工程采取商品砼送到使用部位。在砼浇筑前应提前对安装设备进行调试，调试完毕后并进行检测便于砼浇筑时一次性成功。
6、在砼浇筑前应将所需用于的片石经检测合格后全部运到现场，便于在砼施工时不出现缺料现象。
7、在浇筑时应严格按照设计及施工技术规范进行施工，施工时应先用砼将基底满铺一层振动密实后再抛入片石，抛入片石后用人工进行摆放片石，片石及片之间距不小于5-10cm，同时片石不得及模板相接触至少间距10cm，片石抛入量不大于砼总工程量的15%。所采用的片石强度不得小于30MPa，在所抛入的片石全部摆放完整后应立即注入砼，同时采用三相振动棒振捣，振动时振动棒应快插慢拨，严格控制插入振捣的间距为30-50cm成“梅花形”进行。每层浇筑完工后应在当层顶面用片石预留马牙槎，好和下一砼浇筑层更加紧密结合，每层砼浇筑时严格按预先测好的高程进行砼顶面控制，不要使其所浇筑的砼高于控制标高位置。
8、砼浇筑施工时应做好施工记录、同时做好砼试件抽取并作好记录。砼试件频率不低于规范要求，每一个台班应抽取1-2组砼试件或100-150m3一至二组。
9、基础浇筑完毕后要先进行墙身线定位放样，将设计图中各段挡墙断面几何尺寸实放于基础顶面自检合格后申请监理进行隐蔽检查，检查合格后立即组织人员进行墙身模板支撑工作，墙身模板支撑时严格按相关规范及设计要求进行。
10、砼墙身施工工艺流程及基础施工一样每个环节需请监理工程师检验合格后方可进行。由于墙身较高所以模板支撑的每个细节工作都十分重要，墙身模板安装时预先用墨汁弹出墙身下底宽度线，便于模板安装时使用；弹出底边线后应立即对墙身前后坡面搭设样架坡面线，模板支撑安装时严格按已搭设好的样架坡面线进行拼装；为了加强模板的整体性和牢固性在模上纵横向每隔1m加设一根Φ14横向拉杆；在沉降缝处支模时应预先把沉降缝的泡沫塑料板安装固定好使其缝能从下至上整体断开；模板安装时架管应采用双层脚手架其纵横间距不能大于1m；每一次拆模时要保留已浇筑砼的模板有一米高度不能拆，便于下次支模更能顺接，同时尽量减少第二次浇筑时的水泥浆下渗到已浇筑好了的砼墙面上。
11、墙身在高出地面部分应分层设置泄水孔，泄水孔间距2×2m，上下排交错布置，孔内预埋φ4cmPVC管，最下面一排泄水孔出口应高出地面30cm 以上；墙内PVC管应在支模时安装好并进行定位；墙背进水口处管道应伸出墙体20cm，在进水口处管口底面设置粘土封层30cm厚或采用砼将其夯振密实防止雨水下。12、由于挡墙较高，为了满足其抗扰度和抗倾履性，以及模板牢固性和稳定性，故要求模板支撑高每不超过3.6m（含预留高度），砼浇筑高每段天不超过2.4m。
13、砼浇筑时严格按要求及相关规范执行，原材料严格按规定进场，配合比严格按设计配合比执行。砼浇筑前再一次检查模板是否完全加固，对模进行涂抹脱模剂，将墙台上支模所掉的杂质或垃圾清扫干净，用水将已浇筑好的砼冲洗干净；浇筑时应先用砼将墙底面满铺一层砼且振捣密实后方可摆放片石，片石摆放要求和振捣要求及基础相同；每一段墙体全部浇筑完毕后应及时对墙面进行清理，将墙面上拉杆端头和水泥浆清除掉，对墙面有麻面或漏浆的部位进行及时占毛修补。
14、砼模板拆除后应立即组织工人进行洒水养护，养护时不能走马观花洒了水就作数，一定要让砼慢慢的浸渍透才行。由于近期天气温度有所提高，所以养护每天至少两次。若气温过于偏高时应采用麻袋或草垫等进行遮掩后再洒水养护这样可保持湿度。
15、待墙身强度达到设计强度的70%后即可进行墙背回填。墙背回填时一定按设计及规范要求采用透水性较好的材料进行回填，靠墙处回填后采用水夯及人工配合机械打夯，不能直接用重型压路机碾压；墙背以外的场平回填按要求分层回填压实。

人行爬梯栏杆安装
Ａ、材料准备
根据施工图纸和设计要求，采购工程所需各种原材料。栏杆确定材料符合图纸设计要求无误后，才得进入加工车间加工制作，确保不合格材料不得使用。
Ｂ、制作工艺
栏杆按照图纸设计要求并根据图纸所示图样和现场实际规格尺寸制作。
楼梯防护栏杆需现场制作安装，材料进入现场制作安装之前做防锈漆两遍，制作过程中，定位尺寸要准确，该切斜角，该磨口的地方磨口。保证角度拼装准确精细。进行拼装时，焊接部位要焊平，对接部位要严密，保证平整度横平竖直。焊接部位的焊口必须满焊，做到焊口无断缝，无沙眼，焊口要打磨光滑，平整度达标。木扶手进入加工车间后抛光磨平，在确保施工现场无污染情况下进入现场安装。
施工人员安排：技术负责人2人，焊工6人，普工10人。
主要机具安排：160电焊机5台，角磨机8把，电锤8把。
Ｃ、预埋件及栏杆安装
产品到达施工现场后按图纸上所规定的位置及尺寸准确安装就位，确定好标高及垂直平整度。应按照要求及图纸设计要求进行定位，确保达到设计要求及验收规范。预埋件安装根据图纸设计要求和施工现场的实际情况准确无误的定位，避免造成不在一条平行线上。
安装偏差必须符合国家规定和设计要求，达到验收标准。
预埋件、栏杆安装必须牢固，安装偏差根据国家规定和设计要求：扶手直线度<3mm，垂直度<3mm，栏杆间距误差<3mm，对角线误差<3mm，预埋件垂直误差<3mm，水平误差<3mm。预埋件安装定位准确无误经验收后刷两道防锈漆，再进行栏杆安装。楼梯及防护栏杆安装完成后，接部位打磨光滑，刷两道防锈漆，经验收后再做表面一致处理。
Ｄ、技术质量保证措施
1．材料要求，所有材料及成品进场，必须有材质单，合格证。
2．施工人员上岗前，根据其不同工作岗位，进行专业技术及安全文明施工的教育。
3．在施工过程中由技术人员进行检查，及时纠正施工现场违章操作等问题。提出质量更改单及质量问题更改措施，保证工程质量达到设计要求及验收规范。
4．严格执行工程质量标准，材料的品种、规格、型号、厚度必须符合工程和设计要求，焊口满焊，打磨光滑平整。喷塑做到无泪点，光亮度强，表面清洁干净，做到上表美观，制作尺寸准确，产品做到横平竖直，符合设计要求及验收标准。
抛石施工方案
本工程两侧桥头均须作抛石加固护岸。抛石范围要求包住裸露的承台，所抛石料应选用质地坚硬、耐冻且不易风化崩解，其尺寸大小及强度等级软化系数等亦要符合设计要求。
抛石的目的是为了起到保护其后面的挡墙及护面区被风浪冲刷、淘空作用。其所涉及范围是岸及水面之间，而不在深水区内，完全可以利用挖机、工程车运拉过的石沿岸边由浅至深、由里至外的方向抛填起来。
靠运河侧所须抛石区在本工程里已作为施工便道，在进场时已选用符合要求的石料有预见性、计划性的抛填起来。经过之前的各工序，此便道已被工程车、挖掘机等重型机械自重在上面辗压过，起到了更好的加固作用。靠运河侧的抛石区在修筑便道时已将抛石区覆盖，并通过测量放线往外（即深水方向）多填了约两米，但高程预留一部分，只高出正常水位以便通车。此次抛石填筑只须将外面多出的石料用挖掘机挖起由外至内反方向作业，重新按设计要求填筑至高程即可达到预想的抛石效果。其施工方法如下图：
本工程的抛石作业亦拟用此施工方法。
工程质量保证措施
我们将始终坚持“安全是保证、质量是信誉、效益是目的”的辨证关系来指导施工,实施项目法施工管理、组织均衡生产、文明施工、建立健全质量安全保证体系，进行施工程序控制和管理，实行全面质量管理，强化安全知识教育，增强全员的安全意识。
我公司将该项目列为本公司重点工程，公司对工程所需的人力、材料、机械及资金供给给予优先保证。抽调一批骨干组建成一个市政道路设施养护经验丰富、组织管理能力强的项目领导班子，并调动一批由技术精干、业务水平高、有丰富施工实践经验的生产骨干组成的施工班组进场施工。按我公司质量体系运行的质量保证手册和质量体系程序文件要求使整个工程施工质量处在受控状态。

第一节 质量保证
一、质量管理
在本工程施工质量管理中，我们将有力地运作我公司质量体系，实施标准化质量管理。工程质量管理是施工企业经营管理的中心环节，是对产品从原材料、成品、半成品以及施工全过程各个环节进行的质量管理，全体员工和各职能部门都要以各自的工作质量来保证工程质量，并依照本规定承担相应的质量责任。
1、质量管理机构
建立健全质量管理机构，公司本部设全面质量管理办公室和质检部，项目经理部设质量安全部，工区设立质量管理组。各级质量管理机构中，配备具有一定的专业理论基础和施工实践经验，熟悉施工规范、规程和技术标准，责任心强的质量管理人员，严格把好工程质量关。
2、落实岗位职责
制定岗位责任制，明确施工各级管理及技术、施工、操作人员的岗位职责，让人人对质量各负其责。坚持工程质量“谁主管谁负责”的原则，各级行政一把手是质量的第一责任人，对本单位承建的工程质量负全面责任；各单位技术负责人要对承担的工程质量负技术责任。
3、施工过程质量管理
⑴各单位必须严格依据设计文件、技术标准、施工规范和规程认真编制施工组织设计、审核图纸，精心组织施工，对所承包工程的施工质量负责。
⑵各单位应根据所承包工程的规模、特点、配备相应的质检人员，在施工现场，施工人员及质检人员职责要分开，按照各自的范围开展技术和质量管理工作。
⑶工程材料和辅助材料（包括构件、半成品）都是构成建筑工程的实体，保证工程材料质量是提高和保证工程质量的前提，各单位对采购的原材料、构（配）件、半成品等材料，必须健全进场前检查验收和取样送检制度，杜绝不合格材料进入施工现场。
4、施工操作的质量管理措施
⑴施工操作人员是工程质量的直接责任者，对专业性强的工序，必须具备相应的操作技能，并经考核持证上岗。
⑵施工操作中，要坚持自检、互检、交接检制度，要牢固村立“上道工序为下道工序服务”的思想，坚持做到不合格工序不交工。
⑶操作过程中，要坚持工前有技术交底，工中有检查，工后有验收的操作管理方法，做到施工操作程序化、标准化、规范化。
5、技术管理
工程技术包括施工组织设计编制、技术交底、技术检查、拟定各项技术措施和实施各种技术规程、进行技术培训等。加强技术管理，采取有力措施，落实项目经理部各级技术人员的职责，充分发挥技术人员的积极性和创造性，在施工中，确保按照有关规范、技术标准在施工中得以实现，并推广应用新技术和新工艺，确保工程的质量和进度。在施工前，严格按要求编写施工组织措施、作业指导书等，对施工方法、施工参数、质量、安全、进度、人员组合、设备、材料等进行计划及控制，对施工过程中的特殊工序、关键过程、重点等进行指导，对产品进行防护。
二、 质量保证
本工程以项目法进行施工管理，明确工程质量目标，落实质量保证体系。加强质量管理，落实工程各级人员的质量职责，严格工序质量控制程序和措施，对施工实施全过程的控制，确保总质量目标的实现。
第二节 本工程质量总目标
本工程在施工组织及实施过程中严格遵循施工技术规范，优质、高效、安全、文明完成本工程市政设施养护任务，本工程质量目标是：工程质量确保达到合同文件要求质量标准。

第三节
