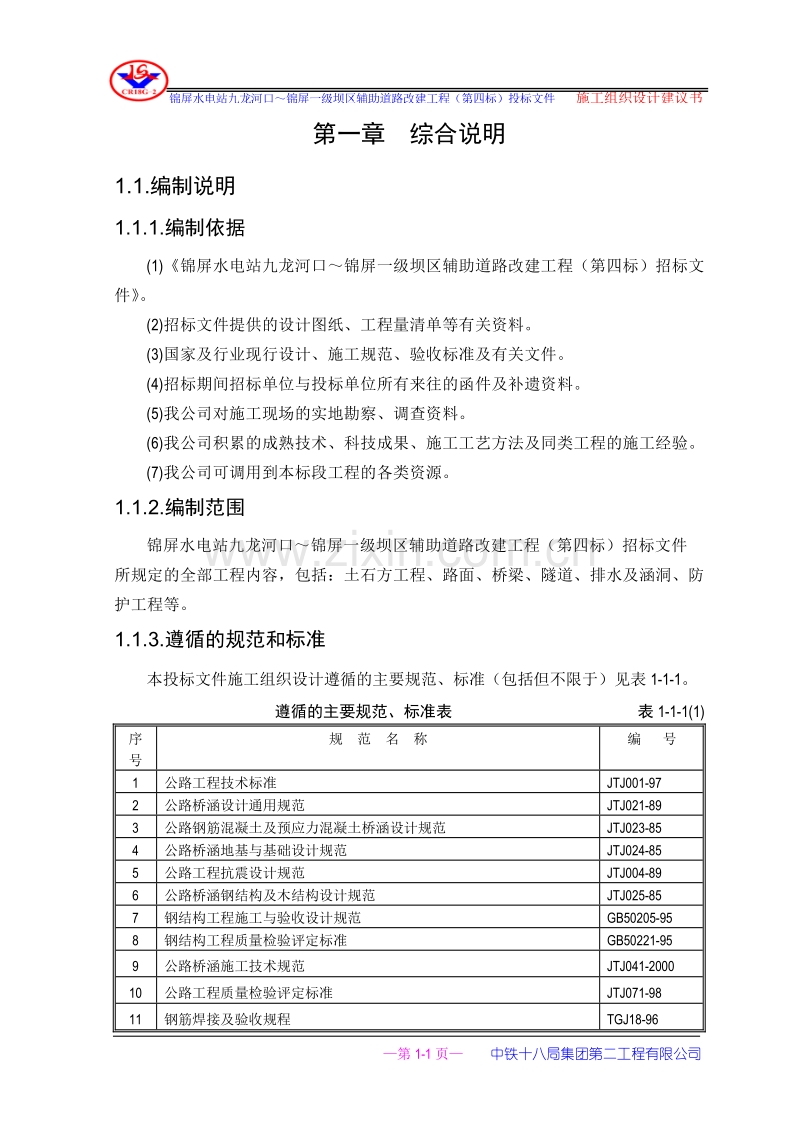

锦屏水电站九龙河口锦屏一级坝区辅助道路改建工程（第四标）投标文件施工组织设计建议书第一章 综合说明1.1.编制说明1.1.1.编制依据(1)锦屏水电站九龙河口锦屏一级坝区辅助道路改建工程（第四标）招标文件。(2)招标文件提供的设计图纸、工程量清单等有关资料。(3)国家及行业现行设计、施工规范、验收标准及有关文件。(4)招标期间招标单位与投标单位所有来往的函件及补遗资料。(5)我公司对施工现场的实地勘察、调查资料。(6)我公司积累的成熟技术、科技成果、施工工艺方法及同类工程的施工经验。(7)我公司可调用到本标段工程的各类资源。1.1.2.编制范围锦屏水电站九龙河口锦屏一级坝区辅助道路改建工程（第四标）招标文件所规定的全部工程内容，包括：土石方工程、路面、桥梁、隧道、排水及涵洞、防护工程等。1.1.3.遵循的规范和标准本投标文件施工组织设计遵循的主要规范、标准（包括但不限于）见表1-1-1。遵循的主要规范、标准表 表1-1-1(1)序号规 范 名 称编 号1公路工程技术标准JTJ001-972公路桥涵设计通用规范JTJ021-893公路钢筋混凝土及预应力混凝土桥涵设计规范JTJ023-854公路桥涵地基与基础设计规范JTJ024-855公路工程抗震设计规范JTJ004-896公路桥涵钢结构及木结构设计规范JTJ025-857钢结构工程施工与验收设计规范GB50205-958钢结构工程质量检验评定标准GB50221-959公路桥涵施工技术规范JTJ041-200010公路工程质量检验评定标准JTJ071-9811钢筋焊接及验收规程TGJ18-9612钢筋混凝土用热轧光圆钢筋GBl3013-91遵循的主要规范、标准表 表1-1-1(2)序号规 范 名 称编 号13钢筋混凝土用热轧带肋钢筋GBl499-9114低碳钢热轧圆盘条GB701-9715公路工程施工安全技术规程JTJ076-9516公路工程水泥混凝土试验规程JTJ053-9417公路工程金属试验规程JTJ055-8318公路工程集料试验规程JTJ058-200019混凝土泵送施工技术规程JGJ/T10-9520普通混凝土配合比设计规程JGJ55-9621水泥混凝土路面施工及验收规范GBJ97-8722混凝土外加剂应用技术规范GBJ119-8823硅酸盐水泥、普通硅酸盐水泥GB/T175-9224用于水泥和混凝土中的粉煤灰GB1596-9125钢筋混凝土用热轧光圆钢筋GB13013-9126手持式电动工具的管理使用、检查和维修安全技术规程GB3787-8327建设工程施工现场管理规定建设部令15号28施工现场临时用电安全技术规范JGJ46-8829建筑施工高处作业安全技术规范JGJ80-9130建筑机械使用安全技术规范JGJ33-8632施工现场安全生产保证体系JGJ-903-0833建筑施工扣件脚手架安全技术规范JGJ130-200134中华人民共和国消防法35中华人民共和国国务院令（第303号）、建设部令（第81号）36特种作业人员安全技术考核管理规则GB5306-8537四川省有关部门下发的相关文件、规定1.2.工程概况1.2.1.项目简介锦屏一、二级电站位于四川省凉山州木里县和盐源县境内，总装机容量8000KW，工程对外交通主干道受锦屏山特长隧洞控制，于2007年下半年才具备通车条件。在此之前，工程筹备期间建设所需的设备及物资，均需通过辅助道路运输至工地。锦屏一、二级电站地处高山峡谷，远离人口稠密和交通发达地区，对外交通现有条件较差。雅砻江为不通航河流，因此无航道设施。目前电站与外部交通连接主要是里伍铜矿专用道路及锦屏电站勘测公路，而这两段道路路基宽度小，纵坡大，转弯半径小，通行能力差，安全隐患多，大型车辆通行特别困难。根据锦屏电站施工设计要求，在锦屏山特长隧洞通车之前，经辅助道路运输的物资年平均运量约27万吨，目前道路现状不能满足要求，急需进行加宽加固改造。本辅助道路设计起点位于九龙河口文家坪右岸桥头，沿雅砻江左岸上行，经甘孜州九龙县烟袋乡、魁多乡、子耳乡、凉山州木里县倮波乡、锦屏二级电站首部区，在印坝子附近与锦屏一级电站场内施工公路相接（第一、二标段位于甘孜州的九龙县，第三、四标段位于凉山州的木里县）。线路起止桩号为K0000K50000，全长48.331公里。本标段为第四标段，路线起于K37000，终点为K50000，全长约13公里。本标段原始地貌为山岭重丘，线路紧靠雅砻江，地形起伏较大，通行条件困难。主要工程有：路基土石方，中桥1座，小桥1座，涵洞25座，隧道3座，防护及排水工程等。主要构造物位置见图1-2-1。1.2.2.主要技术标准本标段根据功能要求，采用厂矿道路二级标准（部分路段采用国际山岭重丘区四级公路标准），其主要技术标准见表1-2-1。主要技术标准表 表1-2-1序号指标名称单位主 要 技 术 标 准1公路等级厂矿道路二级（部分四级公路）2计算行车速度k m/h30（部分路段20）3平曲线最小半径m30，极限半径10m4最大纵坡%95竖曲线最小半径m3006路基宽度m7.0、12m、部分困难地段采用4.5m7桥面宽m6、11m8设计荷载汽车20级，汽车30级，挂车1009设计洪水频率大中桥1/50，小桥涵路基1/251.2.3.自然条件1.2.3.1.地形、地貌本标段位于雅砻江中游锦屏大河湾西侧，地处青藏高原向四川盆地过渡的斜坡地带。大体上以大河湾西侧雅砻江小金河一线为界，西北属青藏高原东南缘侵蚀山原区；东南部属 川西南山地区。区内广泛发育有多级夷平面，大河湾地区多表现为峰顶面及谷肩，在高程2200m级夷平面以下，雅砻江河谷为深切峡谷，形成谷中谷的形态特征，两岸山峰高程多在40003000m，河谷深切，高差一般为20001000m。谷坡陡峭，河道狭窄，水流湍急，急滩跌水屡见。锦屏河段零星分布有六级阶地，大多数为基座阶地或侵蚀阶地。1.2.3.2.气象特征雅砻江流域地处青藏高原东侧边缘地带，属川东高原气候，主要受高空西风环流和西南季风影响，干湿季明显。每年11月至次年的4月为干季，日照多、湿度小、日温差大，降水很少，占全年降水的510%；每年5月至10月为雨季，日照少、湿度大、日温差小，降水集中，降雨占全年的9095%。流域多年降雨量为5002470mm，分布趋势由北向南递增，大河湾以南为7002470mm。流域内多年平均气温-4.919.7，分布趋势由南向北递减。1.2.3.3.水文特征本工程区地下水类型按储存方式分为基岩裂隙水和松散层孔隙潜水，但普遍含水不丰；主要接受大气降水补给，其排泄方式主要有两种：一是以泉的形式排泄，二是以地下径流的方式向临近的河谷排泄。1.2.3.4.工程地质本工程区出露的地层有前震旦系江浪群（里伍群）、下奥陶统、下志留统、上二叠统和中上三叠统，岩性主要为石英岩、片岩、板岩、变粒岩、玄武岩、大理岩、火山岩、砂岩、砾岩等。工程区位于锦屏山小金河断裂以西的松潘甘孜地槽褶皱系东南缘，以褶皱为主，主要构造形迹有江浪穹隆背斜、景峰桥背斜、三滩棉纱沟向斜等，在倮波健美一带发育有4条NW向断层，延伸长420Km。1.2.3.5.地震根据2001年发布的1:400万中国地震动峰值加速度区划图及中国地震动反应谱特征周期区划图，线路区的地震动峰值加速度为0.05g，地震动反应谱特征周期为0.45s。1.2.3.6.不良地质现象本标段不良地质现象主要为崩塌、变形体、滑坡、泥石流等。1.2.4.主要工程数量本标段主要工程数量见表1-2-2。本标段主要工程数量表 表1-2-2序号指 标 名 称单 位数 量1路基土石方挖土方m3236955挖石方m31278065路基填筑m365926弃方m314498702桥梁（18m小桥一座，220m中桥一座）钻孔桩m/根108/620米T梁片148米空心板梁片5级钢筋Kg12038级钢筋Kg64165C20混凝土m3646C25混凝土m3160C30混凝土m314C40混凝土m3101M10浆砌片石m329010cm桥面混凝土铺装m25313隧道（1530m一座，520m一座，280m一座）洞口开挖m361450洞身开挖m3258863超前锚杆（22，4.5m）根6130注浆小导管（42，6.0m）根2000格栅及拱架Kg1178432C30喷射钢纤维混凝土m36261C30喷射混凝土m31428砂浆锚杆（22，3.0m）根34070锚杆（22，3.5m）根22150C25衬砌混凝土m340454级钢筋Kg169378级钢筋Kg2269837仰拱M10浆砌片石m32375边沟m4724洞内路面m224780橡胶止水带m39394排水沟及涵洞（钢筋混凝土盖板涵12座；钢筋混凝土盖板明涵10座；石拱涵3座）M7.5级浆砌边沟m13479盖板涵1.4m1.0mm29盖板明涵1.4m1.0mm69盖板明涵3.0m2.0mm12盖板涵1.5m1.2mm87盖板明涵2.0m1.5mm65盖板明涵1.5m1.2mm36.5石拱涵4.0m2.2mm17石拱涵4.0m2.4mm95防护M10浆砌片石挡墙m346207砂浆锚杆（22，3.5m）根4500钢筋网Kg19520喷混凝土C30，厚8cmm280006安全设施钢筋混凝土立柱根4096M7.5浆砌片石护墩个8501.3.工程的主要特点1.3.1.地形险峻，施工条件差本标段工程穿行于高山峡谷之中，地形起伏大，悬崖峭壁发育，线路一侧是陡峭山坡，一侧是雅砻江，作业场地狭小，安全隐患较大。整个标段的施工条件十分困难，这是本标段最主要的特点。1.3.2.封闭施工、交通运输干扰大，材料供应困难招标文件规定，本工程开工一个月后，要对进场道路全面封闭两个月。对封闭期间的材料运输、后续进场的机具和器材、机械设备备品供应、人员生活补给、场内人员进出及急症病人的救治都将带来很大的困难。由于本标段坡陡路窄弯急，通行条件相当困难，交通运输条件特别差，同时，全线四个标段同时施工，相当长的时间内必须封闭道路。由于本标段处于四个标段的末端，交通运输受其它三个标施工的干扰和制约，因此，本标段是四个标段中交通受干扰最大、运输条件最差，施工环境最为艰苦的一段。此外，本工程为旧线拓宽改造，施工干扰相对较大。因此，在设备、材料运输方面相当困难，必须早做准备，突击抢运，备足备好，把施工干扰减少到最小。招标文件要求在开工后的第一个月内，必须突击运输工程材料和设备，以备之后的丙三个月道路封锁期间的施工所需。1.3.3.场地狭窄，临时设施布置困难由于本标段地形条件限制，可供布置临时设施的场地十分狭小，只在几条山沟和个别坡度稍缓的山顶可平整出小块阶梯平台，因此，临时住房必须搭建两层以上，减少占地面积，其它房屋也必须减少面积、缩小间距。1.3.4.工程量大，工期紧张本标段除大奔流沟隧道工期为十五个月外，其它工程工期只有十个月，除了主体工程外，因地形条件限制，临时工程的修建也十分困难。在如此差的施工条件下，如此短的工期内，完成如此大的工程量，对每个施工单位都是一个严峻的考验。1.3.5.重点和难点的控制工程本合同工程的重点控制工程主要为隧道和景峰桥以上地段路基土石方工程施工，重点工程为大奔流沟隧道，难点工程主要为景屏1#、2#隧道和景峰桥以上地段的路基土石方工程施工。该路段不具备修建施工便道的条件，如要快速施工按期完成任务，必须采取有效的工程措施，使这两座隧道和路基能早开工，多开工作面，使全线工程施工全面展开。1.3.6.民族关系复杂本工程处于少数民族聚居区，沿线均为彝族、藏族等少数民族村落，施工时必须尊重少数民族人民的生活习惯和民风民俗。1.3.7处于防治“非典”的特殊时期当前正处于防治“非典”的特殊时期，虽然疫情已得到控制，较为平稳，但仍必须遵守当地政府有关部门的规定，贯彻“严防严治”的指导思想，采取勤消毒、测体温、配备防治药品等各种相应措施，确保施工期间无一人感染。1.4.主要技术对策1.4.1.科学管理，确保施工安全针对本标段施工条件，采取切实可行的科学的管理办法，制定严格的施工操作规程，根据现场的实际情况狠抓落实，确保施工安全，确保工程进展顺利。由于地形条件所限，本标段道路情况较差，加上雨季常常出现滑坡、泥石流、落石等等，必须特别注意安全生产和日常行车安全。拟定医疗应急预案，并及早与当政府和有关部门建立协作关系，对于突发急病的人员，如果现场无必需的医疗条件，除安排救护车及时转送地方医院外，在紧急情况下，拟向地方政府求助或请求附近驻军直升机援助。1.4.2.减少干扰，突击备料根据道路封锁时间和本标段施工安排，采取突击备料、分段施工、分段储备的原则，开工初期集中车辆运输物资、材料，按施工区域分段储备，在道路封锁期间分段进行施工，减少相互干扰，加快施工进度。对于本工程各标段之间在道路交通上的相互干扰，本着互谅互让、协商解决的原则，可由双方自行解决或由业主协调处理。1.4.3.统筹规划、合理布置针对场地狭窄的实际情况，统筹规划，合理布置。充分利用山谷缓坡、山顶平台及桥涵位置，见缝插针，分散布置。住房采用两层以上活动板房，以减少占地面积，其它房屋根据地形设立，确保施工人员的住宿及材料物资的储备。1.4.4.调集精干人员、精良设备、多点施工、确保工期根据工程实际，人员、设备一旦进场，无极特殊情况不允许撤出，所以，上场人员及设备必须精干、精良，能够确保顺利完成工程施工任务。加大人力和机械设备投入，多开工作面，实现快速施工，是确保工期的关键。景峰桥以下地段的路基工程应早开工，景峰桥以上地段的路基和隧道采取在景峰2#隧道出口和及上游的冲沟处修建两处简易码头，利用现有的码头运输大型机械过江，实现本标段最困难地段尽早开工，实现全线铺开，多工作面作业，确保合同工期的实现。由于本标段工程量大、工期短，除保证人员精干、设备精良外，在施工安排上，按照结构物和工程量的分布情况，分区段同时进行多点施工、平行作业，减少施工干扰、加快工程进度，确保业主要求的工期。1.4.5.搞好民族关系，创造良好施工环境首先做好施工人员的民族政策教育，切实尊重当地少数民族的生活习惯和民风民俗；其次，从施工时间、机械的噪声振动、石方爆破、灰尘烟雾等等方面尽可能减少施工对当地居民的干扰；第三，为当地少数民族人民做些力所能及的工作，帮助他们解决一些实际困难。1.4.6.防治“非典”措施（1）对防治“非典”高度重视，讲大局、讲纪律、讲责任，把国家利益和人民利益放在首位，坚决服从地方政府的统一指挥。（2）施工临建和预制场地尽量避开村落，并制定防疫和消毒措施，与当地卫生防疫部门建立联系，构筑防疫体系。施工人员不得随意进入当地村落，不得私自与地方人员接触。（3）对参加施工人员（包括临时雇佣人员）建立健康登记制度，坚决杜绝非典病人和疑似病人进场。（4）工地现场严格按照“非典”防治要求，做到勤消毒、定时测体温、备好预防药品，采取各种行之有效的防治措施，确保施工期间无一人感染“非典”。（5）施工期间如发现疑似病例，及时报告，果断采取隔离和治疗措施，并及时转送指定医疗点，不得隐瞒、推诿、拖延。1.4.7.相邻标段互相谅解，服从业主协调指挥由于进场道路狭窄，标准低，运量小，通车保证率低等现实条件，加之各标段全面展开施工，道路堵塞的情况可能时有发生，造成相邻标段发生矛盾也在所难免，为确保施工顺利进行，确保进场道路通畅，如有发生交通干扰问题，我们的对策：一是相邻标段相互沟通和协调，互相谅解。二是采取积极有效的措施疏通道路，确保通畅，指定专人负责交通疏导，安排适当的机械设备疏通交通。三是请业主或现场监理出面协调，并服从协调结果。1.4.8.保证道路通行措施根据招标文件要求，在道路封锁解除之后至2003年11月30日前，通车率不少于30%，11月30日以后通车率不少于50%，而本标段所处位置存在多处滑坡、泥石流、岩石崩塌等不良地质情况，加之施工爆破土石方下滑等原因，极易造成道路堵塞，为此，我公司将安排专人负责道路交通疏导，并配备推土机、挖掘机及相应的机械设备，随时待命，出现问题及时解决，确保通车率，决不因道路原因阻碍工程施工的正常进行。第二章 总体安排2.1.施工总体目标2.1.1.安全目标实现“六杜绝、三消灭、二控制、一创建”。六杜绝：杜绝职工因工或非因工重大亡人事故；杜绝多人重伤事故；杜绝重大机械设备事故；杜绝因我方责任造成的交通亡人事故；杜绝重大水灾、火灾事故；杜绝危爆物品爆炸事故。三消灭：消灭违章指挥，消灭违章作业，消灭惯性事故。二控制：年重伤率控制在0.5以下，年负伤率控制在6。一创建：创建安全质量标准化工地。2.1.2.质量目标严格按照招标文件和相关的国家或部颁技术标准、规范进行施工，确保全部工程质量达到国家验收规范(优良)标准。2.1.3.工期目标大奔流沟隧道工期14个月，比业主要求的工期提前1个月20天；其它工程工期9个月，比业主要求的10个月工期提前1个月。如若业主在工期方面有其他要求，我们将积极配合，通过人员、设备的调整，千方百计满足业主的工期要求。本标段路基工程确保在开工后8个后具备简易通车条件。线路起点至景峰2#隧道出口段在开工6个月后具备简易通车条件(即隧道掘进贯通、路基基本成型)，为业主后续工程的开工创造条件。2.1.4.文明施工目标结合本标段工程特点，施工过程中制定详细的文明施工管理规定，成立文明施工领导小组，加强对施工现场布置及安全、保卫、卫生等方面的管理。严格遵守四川省及相关行业主管部门的有关规定，并结合我单位以往现场管理的成功经验，按现代化施工管理要求，坚持文明施工、规范作业，使施工现场始终保持良好的环境和秩序，争创四川省省级文明工地。2.1.5.环境保护目标遵守国家有关环境保护的法律、法规和规章，施工过程中制定完善的环保、水保措施，确保因施工活动产生的气体排放、地面排水及排污等，不超过技术规范规定的数值，也不超过适用法律规定的数值，采取各种措施，减少由于施工作业引起的污染、噪音和其他后果对公众和财产造成的损害与妨害。2.2.工程进度安排2.2.1.工程进度计划安排的依据和原则(1)严格按照招标文件规定的预定工期，科学、合理地安排施工程序及进度，确保业主规定的预定工期目标，并有所提前。(2)紧紧围绕施工关键线路组织施工，综合分析各种施工条件，实现工程整体协调推进，均衡生产；同时，尽可能创造条件，组织多工作面、多工序平行交叉作业，缩短直线工期，加快施工进度。(3)充分考虑当地通行条件困难等不利因素对工程进度的影响，充分做好各项施工准备工作，确保施工质量；强调安全生产，重视文明施工，做到万无一失。(4)发挥我公司的技术及装备优势，并根据施工需要，组织成龙配套的大型机械化施工作业，提高施工生产效率，加快工程施工进度；同时，对施工机械设备按需求量的20%做好设备储备，以防止因为部分机械设备故障而影响施工生产。(5)采用适中的施工强度指标和可作业时间安排施工进度，对与各相关环节的协调和不可预见因素，留出充分的工期回旋余地，并在施工中注意均衡生产。2.2.2.总体施工进度计划经过对本标段工程情况的认真分析研究，主线工程路基、桥涵及景峰1、2隧道等工程计划工期9个月；大奔流沟隧道计划工期14个月，分别满足招标文件10个月和15.7个月工期的要求。见表2-2-1。本标段总工期计划 表2-2-1序号项目业主要求工期计划工期提前工期(天)开工时间竣工时间工期(月)开工时间竣工时间工期(月)1大奔流沟隧道2003.7.102004.10.3015.72003.7.102004.9.1014502其它工程2003.7.102004.5.10102003.7.102004.4.10930施工进度计划安排详见施工进度总体计划横道图2-2-1、施工进度总体计划网络图2-2-2及大奔流沟隧道施工进度计划横道图2-2-3、大奔流沟隧道施工进度计划网络图2-2-4。2.2.3.主要分项工程施工进度计划及进度指标2.2.3.1.施工准备施工准备安排1个月时间，自2003年7月10日至2003年8月10日：期间主要进行生产、生活用临时房屋场地布置与建设；施工设备、人员的进场准备；施工便道和施工便桥的修建。同时施工准备工作还包括：熟悉设计图纸并组织图纸会审；编制实施性施工组织设计；坐标控制点的复测、定位测量与放样；进行技术交底；当地水文气象特征的调查了解；当地人文环境、民族习惯的调查了解；施工供水、供电、消防、排污配套设施的安装等。在此期间，另一项重要任务是突击抢运施工材料、设备。按照计划安排，施工准备期间必须储运8月份至10月份施工所需的一切材料、油料、火工品和机械设备的备品备件以及人员生活给养，为之后的两三个月道路封锁期间的施工做好充分准备。2.2.3.2.路基施工路基施工时间7.5个月，自2003年8月11日至2004年3月25日。本标段设计土石方总量150余万m3，是控制工期的关键项目。计划安排7.5个月完成，平均月进度指标为20万m3，三个路基施工队，开辟九个左右工作面，单个工作面的月施工进度指标为2.2万m3。2.2.3.3.隧道施工隧道施工时间分为掘进和二衬两个部分：大奔流沟隧道工期14个月，自2003年7月10日至2004年9月10日。其中，掘进安排施工7个月，于2003年8月10日开始，至2004年3月9日完成；二次衬砌安排施工7个月，进口段于2003年10月1日开始至2004年7月30日施工时间10个月，完成二衬924米；出口段待景峰1#隧道二衬完成后于2004年1月15日转移至大奔流沟 ，至2004年7月30日施工时间6.5个月，完成二衬606米。景峰1隧道工期5个月，自2003年8月11日2004年1月10日。其中，采用单口掘进安排施工3个月，于2003年8月11日开始，至2003年11月9日完成；二次衬砌安排施工3.3个月，于2004年10月1日开始至2004年1月10日完成。景峰2隧道工期7个月，自2003年8月11日至2004年3月10日。其中，采用双口掘进安排施工3个月，于2003年8月11日开始，至2003年11月9日完成；二次衬砌安排时间5.6个月，于2003年10月1日开始至2004年3月20日完成。大奔流沟隧道和景峰2隧道采取双口掘进，景峰1隧道采取单口掘进，隧道掘进进度指标见表2-2-2。隧道掘进施工进度指标 表2-2-2隧道名称长度（m）各类围岩长度进度指标（m/月）工期（月）说明大奔流沟隧道153012030070041060901201507双口掘进景峰1隧道28030120100302.89单口掘进景峰2隧道55040260200502.78双口掘进全部隧道二次衬砌施工按照节约资源、统筹安排的原则，采用三台全断面衬砌台车衬砌。大奔流沟隧道与景峰1#隧道共用两台，其中一台先完成景峰1#隧道的衬砌后转移到大奔流沟隧道出口段作业。景峰2隧道使用一台衬砌台车。隧道衬砌指标见表2-2-3。隧道衬砌施工进度指标 表2-2-3隧道名称长度（m）进度指标（m/月）工期（月）说明大奔流沟隧道153019610两台14米台车衬砌，7循环/月.台景峰1隧道280983.3一台14米台车衬砌，7循环/月.台景峰2隧道550906.3一台12米台车衬砌，7循环/月.台2.2.3.4.桥涵施工桥涵施工时间5个月，自2003年8月11日至2004年1月10日。本标段共有小桥1座，中桥1座，涵洞25座。为保证路基填施工，涵洞须先行完成。三个队施工，平均每月完成1.38座涵洞。2.2.3.5.排水防护施工防护排水施工时间7个月，自2003年8月11日至2004年3月10日。本标段防护排水工程浆砌工程量4.6万余方，锚杆4500根，平均每月完成浆砌工程量5000余方，锚杆500根。2.2.4.施工关键线路根据对本标段工程路基、桥涵、隧道、防护的分析，并运用PROJECT项目管理软件计算，本合同工程的关键线路为路基，特别是景峰2隧道出口至终点段路基施工。大奔流沟隧道工期虽长，但对于线路工期并无影响。景峰2#隧道出口至终点段的土石方大部分弃方运输安排通过贯通后的景峰1#、2#隧道弃至印把子沟碴场，故景峰1#、2#隧道的掘进施工是影响路基施工的关键线路。施工中要尽最大努力确保该两隧道的掘进施工进度满足施工计划要求。2.2.5.主要里程碑工期本合同工程主要里程碑工期见表2-2-4。本合同工程主要里程碑工期表 表2-2-4序号主要工程项目完工时间（自开工起）1施工准备第1个月底2路基施工第8个月中旬2桥涵施工第6个月底3排水防护施工第8个月底4大奔流沟隧道施工第14个月底5景峰1隧道施工第6个月底6景峰2隧道施工第8个月底7路基桥涵及景峰1、2隧道工程竣工验交第9个月底8大奔流沟隧道竣工验交第14个月底2.3.施工准备2.3.1.物资材料储备根据工程要求和现场施工的实际情况，开工初期必须突击运输两至三个月的施工材料，以保证道路封锁期间施工所需，在工程沿线设立临时材料储存点，多点分散储存，备足备好施工材料。2.3.2.深入调查施工环境为进一步熟悉现场环境，优化实施性施工组织设计，在投标考察现场的基础上，还要深入调查有关工程特征与施工要求的资料；调查线路所在地区自然条件资料；调查施工地区的经济技术条件；了解当地交通运输能力及交通运输状况；调查当地地材生产供应能力与价格；了解当地民俗、风土人情；调查当地卫生防疫情况，调查其它有可能对施工产生影响的各种因素。2.3.3.规划安排编制实施性施工组织设计和施工计划安排；做好施工机械设备及主要的材料试验、测量、质检仪器设备的配置；做好施工任务划分。2.3.4.施工现场准备确定临时占地计划；搞好生产设施及施工营地建设；根据预定方案进行施工便道、便桥的施工，解决工程现场的通行问题，为施工生产创造条件。2.3.5.作业条件准备组织物资的采购、进货与管理；编制施工成本控制计划；雨季、冬季等季节性施工的特殊准备；组织施工设备机械进场；组织施工队伍进场。2.3.6.技术准备会审设计图纸；进行测量桩橛交接，并布置施工阶段的测量控制网；线路及构造物位置的施工放样；对施工队进行开工前技术交底和培训；组织职工学习有关技术文件并进行安全和环境保护教育；对原材料进行各项检测试验；选定施工所用的各种配合比。收集施工技术资料；组织有关部门对开工前的工程技术资料进行收集、整理、分类、成册，做到资料齐全，准备充分。对下列项目进行重点审核：项目说明书、工程数量、设备及主要材料规格数量是否与设计图纸相符，设计图纸是否齐全。2.4.临时设施建设本标段线路紧贴雅砻江而设，所经地段山形陡峭，地形极其险峻，水深流急，交通运输条件十分困难，施工难度极大，因此临时工程安排的合理性和完成的速度直接影响整个工期。在临时设施的布置上本着“因地置宜、便于施工、安全渡汛、有利环保”的原则，结合本标段路线里程长，施工场地狭窄，结构物较多，便道施工难度大，且为确保工期必须多工作面施工的实际要求，进行临时设施的设置。施工总平面布置见本施工组织设计建议书表4施工总平面布置。2.4.1.项目经理部根据为便于施工管理和方便对外联系，项目经理部拟设在K37+000线路右侧山地上，采用双层活动板房。项目经理部设各职能部门办公室、医疗室、会议室、食堂、餐厅、员工宿舍、淋浴室、活动室等。2.4.2.施工队伍营地由于施工作业面多，施工队伍营地沿线路方向分散布置，以利施工作业。住房采用双层活动板房或砖房，具体布置位置详见本施工组织设计建议书表4施工总平面布置。2.4.3.施工设施根据现场情况和施工条件，本标段共设置7个备料场，4座搅拌站，2个预制场，详见本施工组织设计建议书表4施工总平面布置。根据工期和工程量分析，在混凝土用量最大的隧道衬砌阶段，每天混凝土的最大需求强度为150m3左右，因此，在各隧道口布置的混凝土搅拌站均设两台25m3/h的搅拌站，其它搅拌站各设一台25m3/h的搅拌站。2.4.4.施工便道因本工程为既有道路改建，所以施工便道不必全线贯通，只在大奔流沟隧道进出口、景峰1隧道进口、景峰2进出口等处修建进场便道，考虑展线长度，便道总长约5公里左右。2.4.5.施工便桥在磨子沟和大奔流沟各修建一座便桥，采用工字钢梁，跨径6m。2.4.6.临时码头K48500及K49400附近雅砻江左岸修建临时码头两座，利用现有码头在施工初期用于运输大型施工设备及材料。小型机具和部分材料可利用现有索桥人工运输。2.4.7.施工用电本标段全部工程施工均采用自发电，在大奔流沟隧道进出口、景峰1隧道进口、景峰2隧道进出口、大奔流沟小桥、磨子沟中桥各设一座发电站，其它各生活区配发电机或就近接线，具体数量及功率见投标书附表7拟投入本合同工程的主要施工机械表。2.4.8.施工通讯本工程所处地区无通讯设施，施工通讯采用对讲机，对外联络采用大功率无线对讲系统或配备卫星电话。2.4.9.施工及生活用水施工用水采用雅砻江水，经过滤化验合格后使用；生活用水采用江水或山泉水，经过滤消毒后使用。隧道施工用高压水由雅砻江抽取，采用变频调压供水系统，不设高位水池。2.5.主要临时工程数量主要临时工程数量见表2-2-5。主要临时工程数量表 表2-2-5序号名 称规格、结构单位数量1混凝土拌和站25m3/h座72预制厂处23施工便道5.0m宽km54施工便桥4.0m宽座25临时码头座46电动压风站40m3/min座37炸药、雷管库砖瓦结构m21008库房砖瓦结构m224009污水处理池处710中心试验室活动板房m26011生活用房活动板房m2500012项目经理部活动板房m240013监理工程师用房按业主要求m2按业主要求第三章 设备、人员动员周期和设备、人员、材料运到现场的方法3.1. 施工组织机构及人员配置3.1.1.施工组织机构及主要职责范围3.1.1.1.施工组织机构为优质、高效地在合同规定期内完成本标段施工任务，我公司将安排素质高、业绩好、曾多次担任同类工程施工的专业施工队伍负责本标段工程的施工任务，抽调理论和实践经验丰富、业务能力强、综合素质高的技术、管理人员，按项目法组建以刘学庆为经理，徐卫华为总工程师的项目经理部，全面负责本合同工程的施工组织管理工作。刘学庆：上海铁道学院土木工程系本科毕业，具有国家一级项目经理资质和高级工程师职称，获得过2001年优秀项目经理称号。徐卫华：石家庄铁道学院铁道建筑系隧道专业本科毕业，高级工程师。项目经理部下设六部二室（工程技术部、安全监察部、质量监察部、计划部、财务部、设备物资部、医疗急救室、综合办公室；工程技术部下设中心试验室和测量班），分别负责本标段工程项目的施工技术、安全、质量、计划、财务、设备物资、医疗急救、日常行政管理、对外协调工作，中心试验室和测量班分别负责材料试验与检验、测量放样工作，全面保证本标段工程建设任务的优质、高效完成。本工程的组织机构见图3-1-1。主要人员见投标书附表。3.1.1.2.职责范围项目经理部项目经理部代表中铁十八局集团第二工程有限公司负责对本合同工程实施组织、指导、协调与监控，对业主负全责。项目经理是经公司董事长授权的授权代理人，在有关锦屏水电站九龙河口锦屏一级坝区辅助道路改建工程第四标段的实施、完成与缺陷修复等工作，以中铁十八局集团第二工程有限公司名义执行一切与此有关的事务。项目经理项目经理是本标段工程安全保证的第一责任人，负责建立健全安全生产保证体系，建立和实施安全生产责任制，确保各项安全活动的正常开展。落实质量责任终身制。中铁十八局集团第二工程有限公司锦屏水电站一级坝区辅助道路改建工程（第4标段）项目经理部工程技术部：6人安全监察部2人质量监察部2人计划部2人财务部2人设备物资部2人综合办公室2人医疗急救室2人说明：1、项目经理部另外配备1名书记、1名副经理、2名专业护理人员、2名公安保卫人员、3名后勤人员及司机，共计41人。2、各队人员中包括专职队级安全员、质检员和班组级兼职安全员、质检员，施工队均为高峰期人
