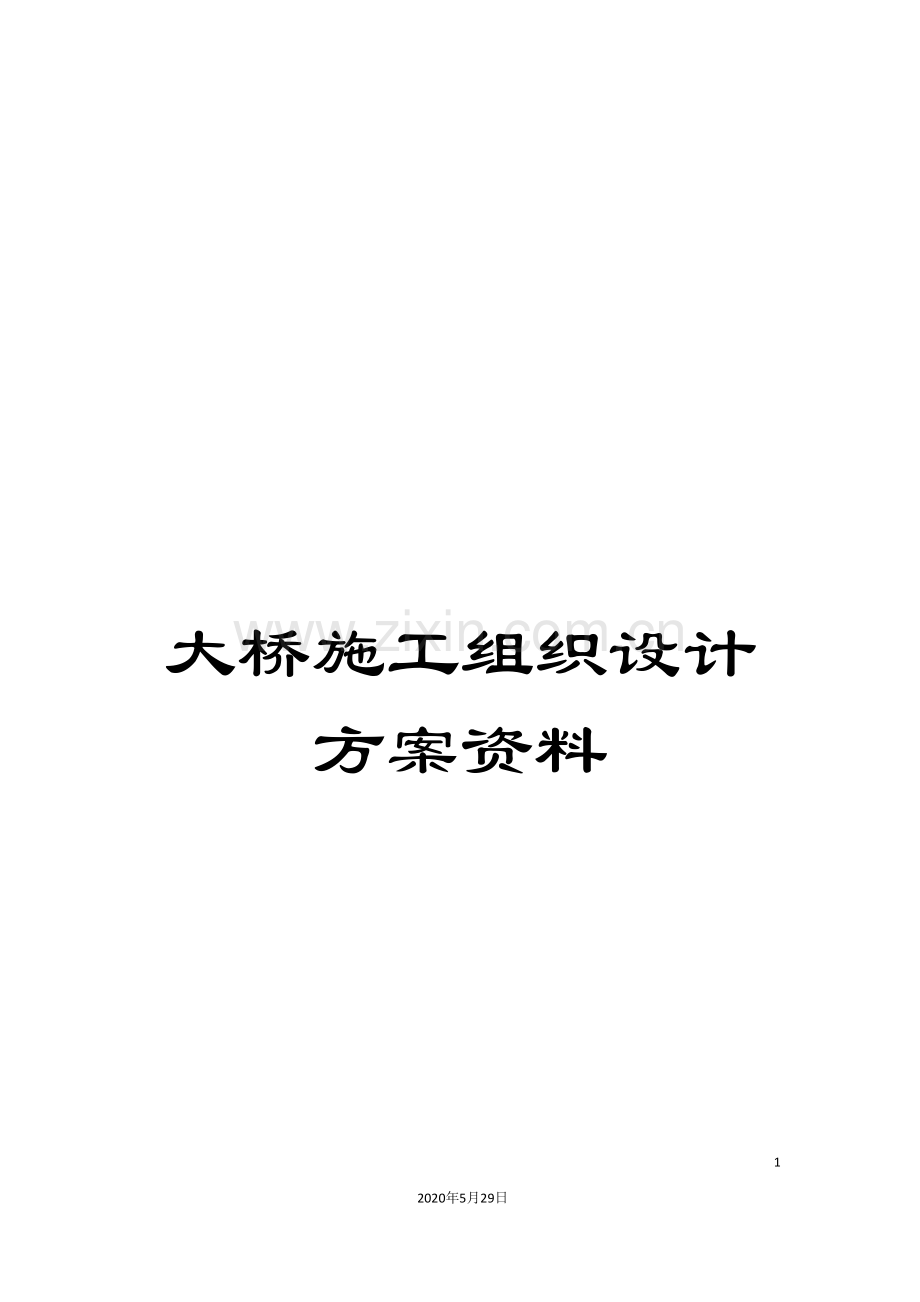

大桥施工组织设计方案资料.doc

大桥施工组织设计方案资料

109
2020年5月29日
文档仅供参考
目 录
编制说明……………………………………………………………………………………………2
第1章 设备、人员动员周期和设备、人员、材料的组织方法………………………………2
第2章 施工组织机构及其主要职责范围……………………………………………………13
第3章 施工便道等临时工程方案……………………………………………………………18
第4章 施工总体方案及进度计划……………………………………………………………23
第5章 施工方法………………………………………………………………………………24
第6章 混凝土工程……………………………………………………………………………53
第7章 确保工程质量和工期的措施…………………………………………………………57
第8章 冬雨季施工保证措施…………………………………………………………………60
第9章 质量保证体系…………………………………………………………………………63
第10章 安全保证体系…………………………………………………………………………65
第11章 环境保护措施…………………………………………………………………………71
第12章 文明施工措施…………………………………………………………………………74
第13章 廉政建设措施…………………………………………………………………………75
表2 分项工程进度率计划(斜率图)
表3 工程管理曲线
表4 施工总平面布置
表5 主要分项工程施工工艺框图
表6 分项工程生产率和施工周期表
表7 施工总体计划表

编制说明
编制依据张家口—石家庄公路是河北省高速公路布局规划”五纵、六横、七条线”公路网主骨架规划中纵五的重要组成部分。本项目采用双向车六道高速公路建设标准,设计车速120Km/h;整体式路面设计宽度34.5m。4标段里程为K32+050～K36+361.48,全长4.311公里。主要工程项目如下:
(1)路基防护工程:土方开挖12657m3;填方368513 m3。防护工程主要包括格网防护、种草防护等形式。
(2)桥梁、涵洞工程:
大桥1座:为磁河大桥,下部结构为桩基、柱式墩,肋板式台桩基础,上部结构为29~30m先简支后连续预应力混凝土T梁,大桥全长876.96m。
分离式立交1座:下部结构为桩基、柱式墩,肋板式台桩基础,上部结构为16+2×20+16m连续现浇混凝土箱梁,桥全长78.02m。
小桥1座:上部结构为钢筋混凝土实心板,下部结构为八字墙、扩大基础。
涵洞1座:为混凝土板涵。
通道2座:上部结构为钢筋混凝土实心板,下部结构为薄壁台、扩大基础
第1章 设备、人员动员周期和设备、人员、材料的组织方法
1.1 人员计划及动员周期
根据本工程的工程数量、工期要求及定额工天,并结合拟进场机械配备情况、进场队伍施工经验、施工水平,本工程拟组建三个工区,其中包括3个专业路基施工作业队、2个桥梁施工作业队、2个涵洞、通道施工作业队、1个桥梁预制队。劳动力实行弹固结合,灵活组织、动态管理,依据总要求和各分项、分部及单位工程之间的内在联系,实行平行流水或交叉作业,施工高峰期拟投入全员总人数835人(其中经理部35人)。
1.1.1 人员安排计划
人员安排计划见表1-1。

人员配备表 表1-1
名称
人数
备注
经理部
35

第一工区
300

第二工区
200

第三工区
200

桥梁场
100

合计
835

1.1.2 施工人员动员周期
若我单位中标,在接到中标通知书后立即组建项目经理部,组成以项目经理为组长、以各部门负责人、工区长和作业队长为成员的先遣组,完成队伍的设营及临时设施布设。本合同段人员就近调遣,保证5天先遣人员50人到达工地,项目经理部挂牌办公,代表我单位全面履行在投标中的承诺,为施工做前期准备;参加本合同段施工的队伍,将按任务划分施工进度安排,依据劳动力安排计划陆续进场。见表1-2。

人员动态投入表 表1-2
施工时间
投入人数
年度
季度

4
150

1
250
2
835
3
835
4
835

1
150
1.2 施工机械设备配置计划及动员周期
1.2.1 设备计划和动员周期
施工机械依据施工进度和现场施工的要求进行动态管理,满足服务周期,就近调配。具体使用时间依据施工需要提前1月调配或按业主、监理工程师的要求进行安排,达到业主和监理工程师满意。开工急需的首批设备和先遣人员提前安排,在业主允许进场后7日内到达施工地点,首批进场设备见表1-3。
1.2.2 主要施工机械设备配备
机械设备配备,遵循以下原则:
(1)优选精良、先进、适合本合同段工程的最佳施工机械设备,合理进行匹配,使全线形成快速施工能力。
(2)根据本合同段工期及工程量,使机械设备能力大于进度计划指标能力,有足够的设备储备。
(3)同类机械设备尽可能采用同厂家设备,以便于维修、配件供应和通用互换,确保机械使用率。
首批进场的机械设备仪器表 表1-3
序号
设备名称
单位
数量
型号功能
备注
1
发电机
台
3
250KVA

2
内燃空压机
台
3
12m3/min

3
装载机
台
4
ZLC-50

4
推土机
台
3
TY-180

5
挖掘机
台
4
1.0m3

6
汽车
台
10
4.5T

7
风钻
台
40
YT-28

8
抽水机
台
8

9
潜水泵
台
10

10
砼搅拌机
台
8
JZ-350

11
砼喷射机
台
8

12
钢筋加工设备
套
3

13
测量仪器
套
3

14
载重汽车
台
10
8T

15
汽车起重机
台
1
QY-16

16
工程指挥车
台
3

拟投入本合同工程的主要施工机械设备见附表3。
1.3 检测仪器设备配备计划及动员周期
1.3.1 设备调遣动员周期
材料试验、质检仪器设备、测量设备将按照工程进度计划的需要,从工地附近工点分期调入,并达到满足监理工程师的要求;开工前期急需的部分测量、检验仪器将在业主允许进场7日内运达现场。
1.3.2 主要施工检测仪器设备配备计划
施工检测设备配备遵循以下原则:
仪器设备配备遵循以下原则:
（1） 仪器设备配置合理,数量充分,满足施工需求。
（2） 设备功能先进,性能良好,状态稳定。
（3） 全部仪器已经过标定合格,并按期进行检定。
拟投入本工程的主要检验、测量和试验设备详见附表4。

拟投入本合同工程的主要施工机械表
附表3
设备名称
单位
数量
型号、产地商标、生产能力
出厂日期
现所在地
现状
备注
自有
新购
租用
光轮压路机
台
6
3Y18×21,21t

燕郊
6

全液压式振动压路机
台
4
YZ18,21t

燕郊
4

多边形冲击式压路机
台
2
YCT20,20t

燕郊
2

强制及反转式搅拌机
台
3
JS1500,1.5m3

燕郊
3

平地机
台
4
PY180,136kw

燕郊
4

履带式推土机
台
4
235kw, TY320B

燕郊
4

水泥砼拌和站
座
2
HZS75,75m3/h

燕郊
2

水泥砼运输车
台
7
FV4135MP,213Kw,6 m3

北京
7

龙门吊
台
2
L-100t ,100t

北京
2

旋转钻机
台
3
KP1500,f1500~1800mm

燕郊
3

冲击钻机
台
7
KQX120A, 28T

燕郊
7

潜孔钻机
台
6
YQ100C, 130mm×30m

燕郊
6

后张预应力设备
台
3
YCD/240Q,200t

北京
3

单斗挖掘机
台
5
2m3,PC300-6

燕郊
5

羊足碾
台
2
YZT18,45t

燕郊
2

装载机
台
5
ZL50C,154Kw,3.0m3

燕郊
5

自卸汽车
台
12
XC3320,188KW、18t

北京
12

洒水车
台
3
KS-15T, 15m3

燕郊
3

移动空压机
台
8
VY-12/7, 12m3/min

燕郊
8

风钻
台
25
YT-28

燕郊
25

附表3续
设备名称
单位
数量
型号、产地商标、生产能力
出厂日期
现所在地
现状
备注
自有
新购
租用
挖掘机
台
3
EX210LC,1.2m3

北京
3

张拉设备
台
6
YCW/150,200t

燕郊
6

电动打夯机
台
10
HZ250,4KW、20KN

燕郊
10

强夯设备
台
3
HCD75,2.2Kw

燕郊
3

变压器
台
1
S9-630/10 ,630KVA

北京
1

变压器
台
2
S9-350/10 ,350KVA

北京
2

发电机
台
2
S-25FE ,250kw

北京
2

汽车起重机
台
2
QY25,25t

北京
2

汽车吊车
台
2
QY15,15t

北京
2

振捣器
台
20
ZN35,1.1kw

北京
20

自卸汽车
台
3
XC3320,188KW、18t

北京
3

拌合机
台
6
JS500,15m3/h

燕郊
6

载重汽车
台
2
EQ1092F,105kW

北京
2

抽水机
台
2
DA100*8,37KW

北京
2

拟配备本合同工程主要的材料试验、测量、质检仪器设备表
附表4
名 称
规格型号
单位
数量
功能
新旧程度
备注
土 工
土壤自动击实仪及附件
JZ-2D
套
1

95%

核子密度仪
MC-3
台
1

95%

灌砂法密度仪
GRY-2
台
1

95%

环刀法密度仪
HY
台
1

95%

电子天平
4000g/0.01g
台
1

95%

控温干燥箱
HG800×800×800
台
1

95%

土工标准筛

套
1

95%

液塑限联合测定仪

台
1

95%

调温调湿养护箱

台
1

95%

钙、镁含量测定仪

台
1

95%

脱 模 器
电动
台
1

95%

台 称
15kg/5g
台
1

95%

反 力 架
LD-114
套
1

95%

土壤有机质含量测定仪
LP-100II
台
1

95%

含水量快速测定仪
HKC-30
台
1

95%

弯沉仪

台
1

95%

CBR及附件
LCB2-2
套
1

95%

贯砂筒

套
3

95%

附表4续
名 称
规格型号
单位
数量
功能
新旧程度
备注
砂、石料
标准筛

套
2

95%

摇筛机
6611型
台
1

95%

针片状试验规准仪
730
台
1

95%

压碎值测定仪
150.50
套
1

95%

视比重测定仪
1000m
套
1

95%

岩石切割机
DJ-450
台
1

95%

石子筛
Φ300
套
2

95%

振动台
80×80cm
台
1

95%

电热干燥箱
DF-205
台
1

95%

电子称
TGT-100
台
1

95%

电子磅

台
1

95%

水泥、砼、钢材
万能试验机
WE-600
台
2

95%

压 力 机
YE-
台
1

95%

坍落度测定仪
300×200×100
套
1

95%

回 弹 仪
ZC3-A
台
1

95%

钢筋保护层测定仪
HBY-84A
台
1

95%

磅 秤
TGT-100型
台
1

95%

附表4续
名 称
规格型号
单位
数量
功能
新旧程度
备注
标准养护箱
HBY-40B型
台
1

95%

砼加速养护箱
HJ-84
台
3

95%

水质分析仪

台
1

95%

水泥胶砂搅拌机
JJ-5
台
1

95%

水泥胶砂震动机
ZS-15型
台
1

95%

抗压夹具
40×40
个
1

95%

砂浆稠度仪
NA-1
台
1

95%

砂浆分层度测定仪

台
2

95%

砂浆凝结时间测定仪
KDS-100
台
2

95%

水灰比测定仪

台
2

95%

水泥胶砂强度鉴定仪
300±2g
台
2

95%

负压筛析仪
FSY150A型
台
1

95%

雷氏沸煮箱
FZ-31型
只
1

95%

电动抗折机
KZJ5000-1型
台
1

95%

混凝土振动台
80×80cm
台
1

95%

强制式混凝土搅拌机
SJD60
台
1

95%

浸水膨胀附件

套
1

95%

净 浆 机
NJ-160A
台
1

95%

雷氏测定仪
LD-50
台
1

95%

附表4续
名 称
规格型号
单位
数量
功能
新旧程度
备注
水泥稠度仪
300±2g
台
1

95%

砼 试 模
150×150×150
组
15

95%

砼贯入阻力仪
0-1200N
台
1

95%

砂浆试模
7.07×7.07×7.07
组
5

95%

抗折试模
150×150×150
组
5

95%

李氏比重瓶
200ml
个
2

95%

承载比试验仪

台
2

95%

硬 度 仪

台
2

95%

混凝土含气量测定仪
HC-7C 型
台
2

95%

砼抗渗仪
HS-40
台
2

95%

砼贯入阻力仪
0-1200N
台
1

95%

养护室

m2
20

95%

岩石切割机

台
2

95%

针、片状规准仪

台
2

95%

检测仪器
钢 尺
50m
把
1

95%

三米直尺

把
1

95%

水 准 仪
WILDNA2
台
15

95%

精密水准仪
DSZ-2
台
2

95%

附表4续
名 称
规格型号
单位
数量
功能
新旧程度
备注
经 纬 仪
TDJ2
台
15

95%

全 站 仪
WILDTC1800
台
2

95%

远红外温度计

只
2

95%

应变式温度计

只
2

95%

温控仪
ZWS-11
台
2

95%

轻型触探仪
轻型
台
1

95%

环境监测
温、湿度测定仪
温度-20-100℃
湿度0-100%
台
1

95%

粉尘监测仪

台
1

95%

水质监测仪

台
1

95%

风 速 仪

台
1

95%

雨 量 仪

台
1

95%

气 压 计

个
1

95%

气 温 计

个
1

95%

四合一气体检测仪
CUSTODIAN
台
1

95%

1.4 主要材料供应计划
本合同使用钢筋到石家庄市购买,石材在沿线采石场及石料加工场就近选择材料质量好,价格合理,货源充分,讲信誉的供货商购买。水泥根据需要就近购买。对需求量大,货源较紧的材料设临时库房,确保施工需要。主要材料供应计划见表1-4<分季度主要材料供应计划表>。
1.5 设备、人员、材料运到现场的方法
投入的施工机械和检验试验设备计划就近抽调,不足部分从我单位本部调派。采用汽车运至工地。
主要材料分季度供应计划表
表1-4
序号
材料名称
单位
数量

4季度
1季度
2季度
3季度
4季度
1
水泥
t
7201
720
1920
1920
1920
720
2
天然中(粗)砂
m3
6959
696
1856
1856
1856
696
3
碎石
m3
12103
1210
3228
3228
3228
1210
4
钢筋
t
397.2
79
80
80
80
79
5
木材
m3
1000
0
333
334
333
0
6
汽油
Kg
25552
2555
6814
6814
6814
2555
7
柴油
Kg
234908
23491
62642
62642
62642
23491
8
砂砾
m3
364486
36449
97196
97196
97196
36449
本合同段工程施工高峰拟投入人员总数835人,计划从附近工地抽调参加过类似工程施工的队伍承担,并在我单位全范围内以充实管理、技术力量。施工人员根据施工进度安排分批到达,
工程所用材料在石家庄及附近采购的,经过汽车运至工地;须从厂家购买的材料由我单位物资供应站集中采购,火车运至石家庄火车站再用汽车运至工地。
第2章 施工组织机构及其主要职责范围
2.1 组织机构设置原则
根据本项目的工程数量、工期要求、施工环境,以及各分项、分部、单位工
程先后施工顺序和相互制约时间,确定如下原则:
(1)坚持项目法管理的原则。经过与业主、监理工程师和设计部门的充分合作,综合运用人员、机械、物资、方法、资金和信息,实现质量和造价的最佳组合。
(2)遵循GB/T19002-1994 idt ISO9002:1994生产、安装和服务的质量保证模式和由此编制的质量体系文件,完成要求的质量目标。
(3)在满足业主各种要求的前提下,确保实现质量、安全、工期的预期目标。
(4)涵洞施工先行,路基紧跟,使洞渣能直接运至路基作填,减少二次倒运。
2.2 施工组织机构设置
本合同段按照项目法要求,结合工程的专业性质、工程规模、地形特点、施工条件和我单位对类似工程的组织管理经验,成立张石高速公路项目经理部,作为我单位在本项目的管理机构。委派具有项目经理资质的同志任项目经理,同时组织一个理论及实践经验丰富、业务能力强、高效、精干的项目经理部,对本工程全面实行项目管理,调我单位长期从事公路桥梁、路基工程施工的队伍承担本项目工程的施工。
项目经理部设项目经理一名、副经理一名、总工程师一名。下设四部一室,即工程技术部、安质部、经营财务部、设备物资部、办公室。组织机构见附表1。
项目经理部全面负责组织本合同段的施工,编制实施性施工组织设计、质量计划,编制关键工序作业指导书,编制年、季度、月施工计划、资金计划、材料计划,将计划层层落实,解决生产过程中出现的问题,与业主、监理工程师、设计单位紧密配合,搞好组织和协调工作。
附表1为承包本合同工程设立的组织机构图
2.3 主要职责范围
2.3.1 项目经理
(1)作为单位法人代表的被授权人,在本合同段工程项目实施过程中,就工程施工、完成及缺陷修复等方面,代表我单位,负责对业主的协商、签订合同文件、组织并执行一切与此相关的事务;
(2)在本工程项目实施过程中,贯彻执行国家方针、政策、法规;
(3)作为本合同段工程项目安全、质量保证的第一责任人,负责建立健全安全、质量保证体系,确定本项目安全、质量目标,建立和实施安全、质量生产责任制,确保各项安全、质量活动的正常开展;
(4)负责施工现场的文明施工管理和环境保护,组建施工现场的文明施工领导小组,并结合本合同段工程项目的特点,组织制定和实施文明施工管理和环保细则;
(5)负责工程的组织指挥,传达业主、监理的指令并组织实施,对工程项目进行资源配置,保证本项目管理体系的有效运行及所需人、材、物、机资源的需要,根据工程需要对现场人员任免、聘用、奖罚,对工程项目成本负责。
2.3.2 项目副经理
配合项目经理对本项目的管理。按分工对现场施工的安全、质量、进度文明施工、环保、成本控制等实施管理。全面落实安全、质量责任制和各项工作计划,协助项目经理协调好外部关系,处理施工中出现的具体问题和项目经理部的日常工作。
2.3.3 项目总工程师
(1)对本合同段施工技术、工程质量、安全生产、施工计量、测量试验负直接技术责任,负责组织指导工程技术人员开展有效的技术管理工作;
(2)负责组织编制本合同段工程项目的<实施性施工组织设计>、<质量计划>和保证工程质量、安全生产的技术措施;
(3)负责按设计要求组织在本项目的新技术、新工艺、新设备、新材料的推广应用;
(4)对工程施工中可能存在的质量隐患及其预防和纠正措施进行审核,组织工程施工中技术难题的科研攻关;
(5)负责组织竣工资料编制和技术总结,组织竣工交验。
2.3.4 工程技术部
(1)负责<施工技术管理办法>的实施,根据工程进展编制施工工艺、工序作业指导书,进行技术交底、施工实施过程监控,负责本工程项目的征租地拆迁工作,解决施工技术疑难问题,负责本项目工程的施工过程控制;
(2)负责生产调度工作,定期进行工程进度统计并编写<工程进度分析报告>,并及时将有关情况传递给项目经理部的有关岗位;
(3)负责本合同段工程控制测量、日常施工测量和施工放样、复核等测量工作,以及超前地质预报、监控量测工作的实施和信息反馈;
(4)负责本工程项目各工序的检验及不合格的检验控制,按检验评定标准对施工过程实施检查监督和评定;
(5)负责产品标识和可溯性、最终检验和试验,及原材料进场检验、砼的样品采集和检验;
(6)根据工程进度及时形成各项质量记录,并分类归档;
(7)负责编制本项目有关的交通疏解、环保的方案和措施并监督实施。
2.3.5安质部
(1)根据我单位安全质量目标和管理规定,制定本合同段工程的<安全质量管理工作规划>,负责安全质量综合管理;
(2)编制和呈报<安全质量工作计划>、安全质量技术方案、安全质量措施,并在施工过程中监督、检查和落实;
(3)定期组织安全质量检查,及时发现事故隐患,下发安全质量隐患整改通知书,并监督整改;
(4)负责收集各种安全质量活动记录,填报有关报表并进行统计分析,对有关安全质量隐患的问题制定预防措施,制定并完善安全质量管理制度;
(5)负责全面质量管理,组织工程项目的QC小组活动;
(6)定期对项目经理部安全质量管理体系运行状况进行审核,针对审核中发现的问题,指定纠正和预防措施,向项目经理部提交审核报告,以保证体系的规范运转。
2.3.6 经营财务部
(1)对本合同段工程项目实施合同的管理,按时向业主、监理报送有关报表和资料;
(2)负责本工程项目施工计划制定、实施管理,根据施工进度计划和工期要求,适时提出施工计划修正意见报项目经理批准执行;
(3)及时收集有关工程进度和质量记录,编制计量支付报表,负责计量支付工作;
(4)负责本合同段工程项目的财务管理工作;
(5)负责合同评审,组织开展成本预算、计划、核算、分析、控制、考核和施工统计工作。
2.3.7设备物资部
(1)负责本合同段工程项目设备、物资采购和管理,制定设备、物资管理办法并监督落实;
(2)负责本合同段工程项目全部施工设备的管理工作,制定施工机械设备管理制度并监督落实,负责设备的安装、检验、验证、标识、使用、维护和记录;
(3)负责对本合同段工程机械设备的使用费用及材料消耗情况进行评价和管理。
2.3.8 办公室
(1)负责经理部党政文秘工作,拟制、发放、管理项目经理部管理文件,负责接待、后勤事务及公共关系协调等工作;
(2)负责本项目工程施工中的治安和综合治理工作;
(3)负责项目经理部的人事、劳资、教育工作,组织职工的学习和培训。
2.3.9 工区
(1)在项目经理部的领导下,全面负责组织对本工区内工程的施工,按有关规范、施工组织设计和技术交底组织实施施工方案、施工计划,以及安全、质量、进度、管理等指标的实现。
(2)负责督促、指导工人严格按工艺方法和作业指导书作业,有权拒绝不符合安全、质量要求的作业指令。
2.3.10 作业队
服从工区的领导,严格按工艺方法和作业指导书作业,按时完成计划任务,按施工组织设计和技术交底确保施工方案、施工计划实施,以及安全、质量、进度、管理等指标的实现。
2.4 主要技术力量配备
为确保安全、质量、进度目标的实现,高质量、高标准的完成本工程,我单位将经过强大的技术力量配备,来保证按业主的要求,快速、优质、安全的完成各项既定指标。主要技术力量配备见表2-1

主要技术力量配备表
表2-1
序号
计划投入的技术力量
人数
一
管理、技术人员
35
1
高级工程师
2
2
工程师及相当职称
10
3
助工、技术员及相当职称
23
二
操作工人
420
1
技师
20
2
熟练技术工人
400
第3章 施工便道等临时工程方案
3.1 施工现场布置及临时工程方案
场地布置本着”因地制宜、便于管理、方便施工”的原则进行布置。注意保护好施工场地周围的农田、沟渠、构筑物、林地等,不任意拆除和损坏。施工现场布置见表4<施工总平面布置>。
3.1.1 施工便道
便道设计修建原则:
①在征地范围内,永临结合考虑;
②至洞口的引入便道宽8m,行车道宽度7m,保证有两个行车道。其余便道宽4.5m,泥结碎石路面。
3.1.2 施工用电
本合同段沿线有村庄、石材场,电源搭接点较为方便,一旦中标,将按就近搭接的原则与电力公司商定解决。进场前期采用自备发电机发电。中后期自备发电机作为备用电源。
3.1.3 施工用水
根据调查,标段内地下水源丰富,四大工区可就地打井用抽水机抽至高位水池,满足生产、生活用水。
3.1.4 临时通讯
本合同段采用程控电话和移动手机为通讯。
3.1.5 生产生活用房
生产生活房屋修建标准:砖墙、石棉瓦顶盖,火工品库为砖墙砼预制板结构;住房按5m2/人、办公8m2/人、公共生活服务设施按2m2/人修建。
3.1.6 拌合站
施工现场设50m3/h砼拌合站3座,分设于三个工区和制梁场,能够满足施工,砼采用集中供应,砼罐车运输。
3.1.7 污水及垃圾处理
在生产区和生活区修建污水处理池,将洞内外的生产生活废水集中处理;在生活区修建垃圾坑,生活垃圾定期进行妥善处理。
3.1.8 医疗、卫生
为保证职工能安全、健康、正常地生产、生活,在施工现场设置卫生所,以满足日常的医疗服务,同时与地方医院紧密联系,作为施工后方医救中心。
3.1.9 防洪与防火
本工程所处地区地形起伏变化较大,施工区大部分位于丘陵区,施工雨季到来时,密切注意防洪;防火遵循”预防为主,防消结合”的方针。
3.1.10 临时用地
根据本工程特点,坚持少占地的原则,严格控制占地数量,共需占地467亩。见附表6

临时用地计划表
附表6
用 途
面积(m2)
需用时间
----年----月
至
----年----月
用地位置
菜地
水田
旱地
果园
桩号
左侧(m)
右侧(m)
一、临时工程

便道

1100

.11~ .1
K35+923
110

二、生产及生活临时设施

1. 生活房屋

800

.11~ .1
K33+200

100

2200

.11~ .1
K33+300
100

2230

.11~ .1
K34+200
130

2200

.11~ .1
K35+420
150

1020

.11~ .1
K35+550
110

2.办公等公用房屋

480

.11~ .1
K33+200

100
3.料库

2200

.11~ .1
K33+300
100

2300

.11~ .1
K34+200
130

2100

.11~ .1
K35+420
150

2300

.11~ .1
K35+550
110

4.加工场

1100

.11~ .1
K33+300
100

1000

.11~ .1
K34+200
130

1050

.11~ .1
K35+420
150

1050

.11~ .1
K35+550
110

5.其它(料场等)

2400

.11~ .1

租用面积合计

25530

3.1.11 桥梁制梁场
鉴于本合同段1座大桥和1座互通式立交用梁较多,同时考虑场地问题,制梁场布置在磁河大桥线路走向的左侧位置。
3.2 主要临时工程数量及其结构
3.2.1 主要临时工程数量
本标段主要临时工程数量见<施工总平面布置>中主要临时工程数量表。
3.2.2 临时工程结构
生活、办工房建单层砖木结构,石棉瓦顶盖,有防火要求的生产房、生产火工品库为砖墙、混凝土顶盖结构。

第4章 施工总体方案及进度计划
4.1 工程特点
4.1.1地貌
工程所处地区沿线地形较平坦、地质条件不复杂,施工便道及临时设施布置并不困难。
4.1.2 环境保护要求高
从路线线位布置到桥梁方案的选择,均充分考虑环境景观的要求,以生态绿化为背景、以视觉景观为主导,形成”点、线、面”结合的链状景观体系。
4.1.3工作面多,施工协调量大
合同段1座互通式立交,1座大桥,对资源动态管理、协调的力度和效果直接影响工程进度。
4.2 施工总体方案
4.2.1 工区划分及任务
本标段划分为三大工区,具体划分任务为:
第一工区:负责K32+050~ K33+300区段内的路基、桥梁、通道等工程。
第二工区:负责K33+300~ K35+484.52区段内路基、涵洞、桥梁、通道等工程。
第三工区:负责K35+484.52~ K36+361.48区段内的磁河大桥工程。
4.2.2 总体施工方案
4.2.2.1 指导思想
(1)充分发挥企业优势和特点:在制定施工方案中,坚持科学组合,合理安排,均衡生产,确保高速度、高质量、高效益地完成本合同段的建设,实现施工组织的先进性和合理性。
(2)采用先进的施工技术:机械设备的选择和施工方法的选择作到满足进度、质量和安全的要求。考虑到本标段内有砂土路基,我单位将在该工程中投入先进的设备、先进的技术、选择合理的施工方法,建出一流的工程。
(3)科学管理、严格施工工序:由于工作面多,坚持稳扎稳打,稳中求快的原则,科学管理,严格施工工序,充分利用我单位类似工程的施工经验和施工技术。
(4)坚持涵洞、桥梁下部结构及路基施工同时展开,对制约关键线路的小型主体工程等早开工、快施工。
4.2.2.2 总体施工顺序
(1)第一工区进场,桥梁作业队先对互通式立交内的桥梁下部基础进行施工。等冬季施工期结束,立即对立交的路基部分进行施工。
(2)第二工区进场,桥梁作业队先对区段内的桥梁下部基础进行施工。等冬季施工期结束,立即对立交的路基部分进行施工。
(3)第三工区进场,对区段内的桥梁下部基础进行施工,同时进行梁场建设。
4.2.2.3 大型机械化设备配套方案
(1)路基机械化设备配套方案
①填方路基采用推土机平土,YT-18型振动压路机压实,洒水车洒水。
(2)桥梁机械化设备配套方案
本标段磁河大桥梁,采用29~30m预应力T梁,深孔桩基。各桥附近设置固定砼自动拌和站,装载机上料,砼运输车运砼。采用专用定型模板,就地预制T梁,后张法施工。桩基采用钻机钻孔,人工配合。架梁采用龙门吊吊装,架桥机架设。
4.3 总体施工进度计划
4.3.1 总工期计划
业主要求 11月18日开工,工期14个月。
根据我单位的施工能力和施工经验,工程进度计划安排 11月18日开工, 12月31日完工,工程进度计划安排见表7<施工总体计划表>。计划施工总工期为14个月。
4.3.2 施工准备时间安排
4.3.2.1 施工准备计划
为配合人员调转并为主体工程施工创造条件,我方拟定施工准备期为1个月,具体主要准备项目时间安排见表4-1。

主要施工准备时间安排表 表4-1
序号
准备项目名称
时间安排
备注
1
项目经理部挂牌
.11.18前完成

2
