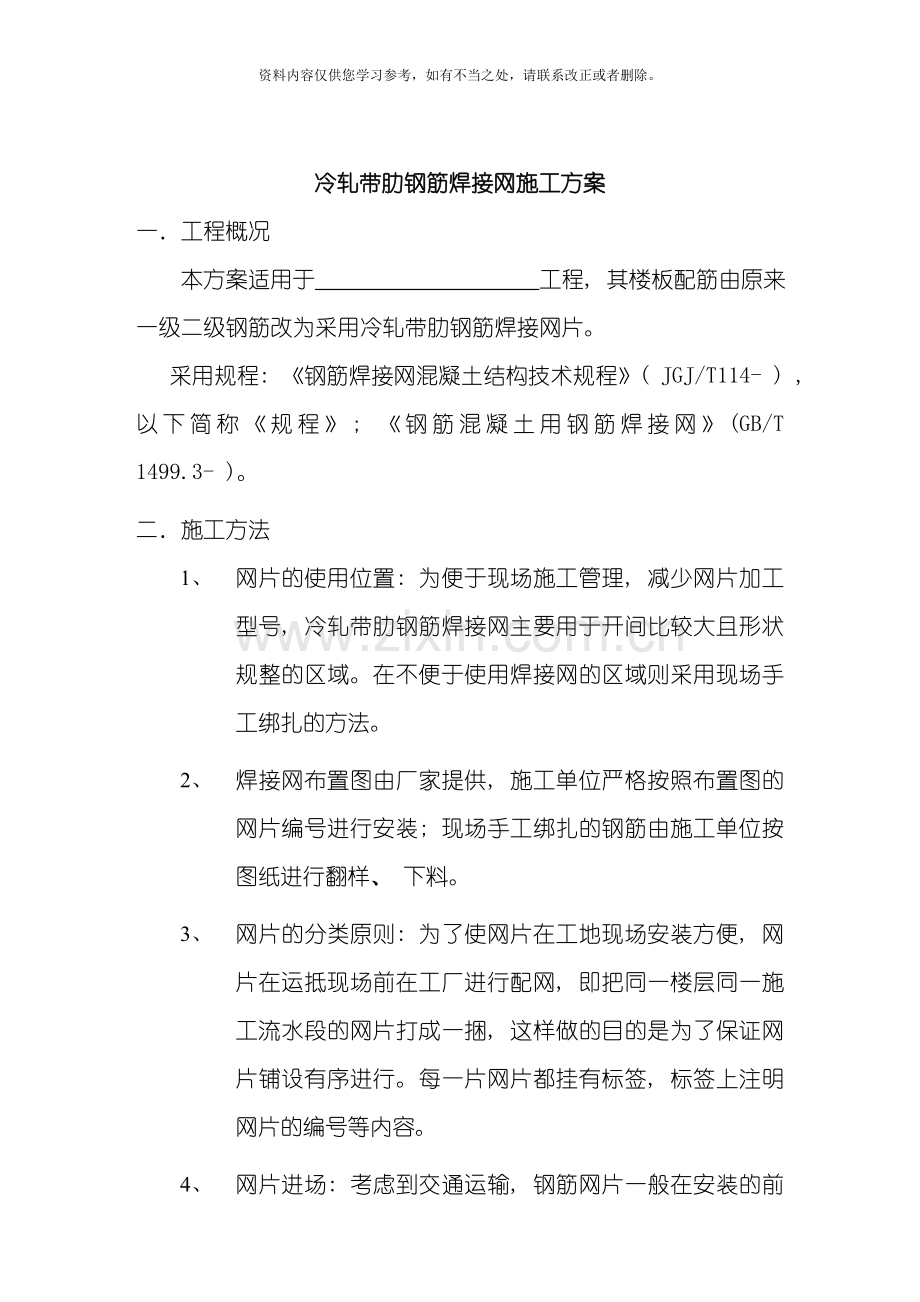

冷轧带肋钢筋焊接网施工方案
一．工程概况
本方案适用于 工程, 其楼板配筋由原来一级二级钢筋改为采用冷轧带肋钢筋焊接网片。
采用规程: 《钢筋焊接网混凝土结构技术规程》( JGJ/T114- ) , 以下简称《规程》; 《钢筋混凝土用钢筋焊接网》(GB/T 1499.3- )。
二．施工方法
1、 网片的使用位置: 为便于现场施工管理, 减少网片加工型号, 冷轧带肋钢筋焊接网主要用于开间比较大且形状规整的区域。在不便于使用焊接网的区域则采用现场手工绑扎的方法。
2、 焊接网布置图由厂家提供, 施工单位严格按照布置图的网片编号进行安装; 现场手工绑扎的钢筋由施工单位按图纸进行翻样、 下料。
3、 网片的分类原则: 为了使网片在工地现场安装方便, 网片在运抵现场前在工厂进行配网, 即把同一楼层同一施工流水段的网片打成一捆, 这样做的目的是为了保证网片铺设有序进行。每一片网片都挂有标签, 标签上注明网片的编号等内容。

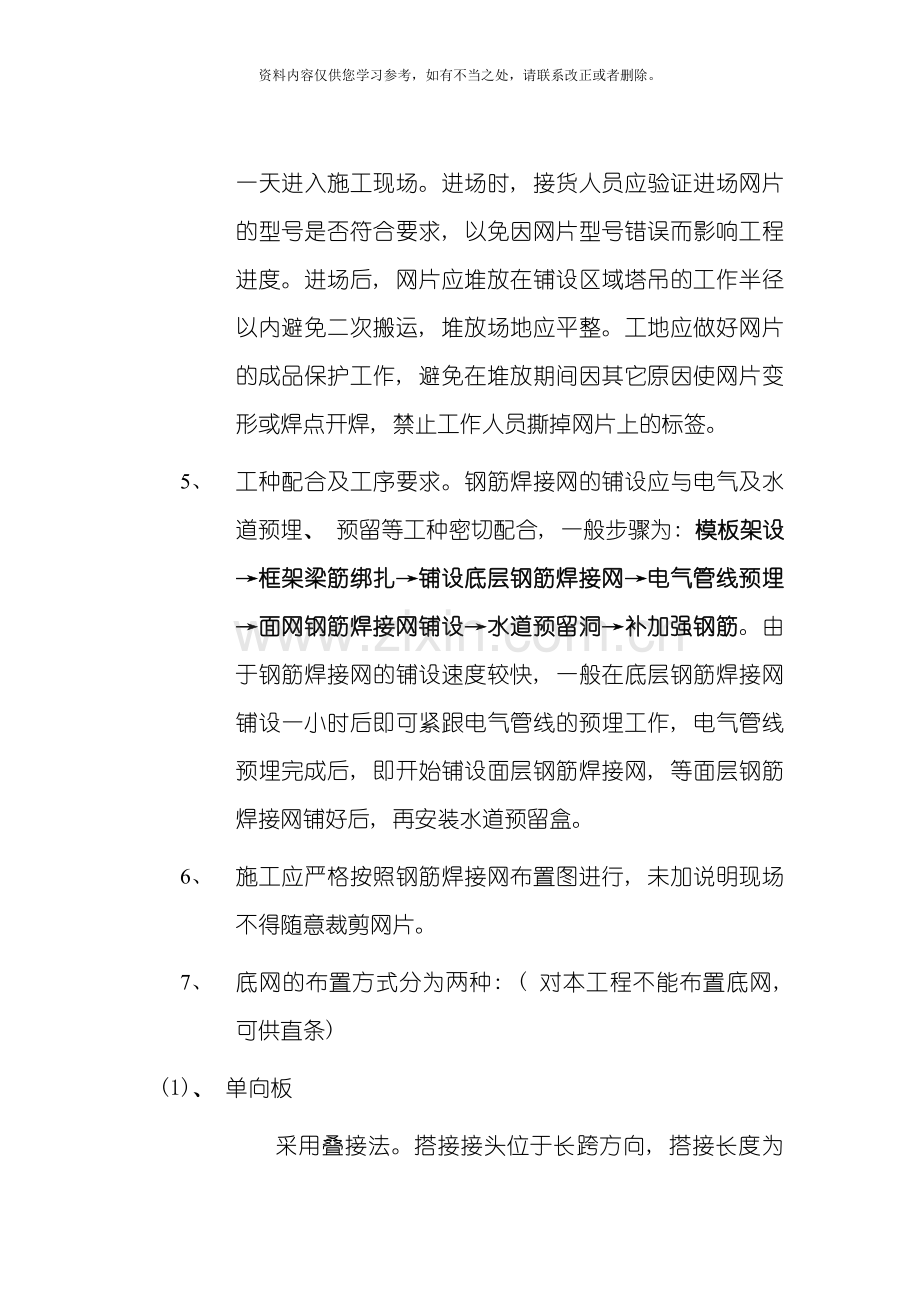

4、 网片进场: 考虑到交通运输, 钢筋网片一般在安装的前一天进入施工现场。进场时, 接货人员应验证进场网片的型号是否符合要求, 以免因网片型号错误而影响工程进度。进场后, 网片应堆放在铺设区域塔吊的工作半径以内避免二次搬运, 堆放场地应平整。工地应做好网片的成品保护工作, 避免在堆放期间因其它原因使网片变形或焊点开焊, 禁止工作人员撕掉网片上的标签。
5、 工种配合及工序要求。钢筋焊接网的铺设应与电气及水道预埋、 预留等工种密切配合, 一般步骤为: 模板架设→框架梁筋绑扎→铺设底层钢筋焊接网→电气管线预埋→面网钢筋焊接网铺设→水道预留洞→补加强钢筋。由于钢筋焊接网的铺设速度较快, 一般在底层钢筋焊接网铺设一小时后即可紧跟电气管线的预埋工作, 电气管线预埋完成后, 即开始铺设面层钢筋焊接网, 等面层钢筋焊接网铺好后, 再安装水道预留盒。
6、 施工应严格按照钢筋焊接网布置图进行, 未加说明现场不得随意裁剪网片。
7、 底网的布置方式分为两种: ( 对本工程不能布置底网, 可供直条)
(1)、 单向板
采用叠接法。搭接接头位于长跨方向, 搭接长度为 250mm。在长跨端部设置附加钢筋绑扎伸入支座, 底网中附加钢筋伸入支座的锚固长度为150mm。

叠接法布网示意图
(2)、 双向板
采用分布筋法。板底钢筋伸入支座长度不小于10d, 且 不宜小于100mm。网片的分布钢筋为fR5.5@500。网片最外侧钢筋距梁边的距离不应大于该方向钢筋间距的1/2, 且不宜大于100mm, 其配筋为纵横双向, 即楼板的长跨、 短跨分别铺设钢筋网片, 在同一铺设方向上两网片之间不存在搭接。铺设方向先铺设主受力方向, 再铺次受力方向, 二层钢筋网片间宜绑扎定位, 每2m2不宜少于1个邦扎点。

分布筋法布网示意图
8、 面网的布置按位置分为两种:
⑴、 面网采用平接法布置。
⑵、 跨中: 分布筋方向搭接取250mm。为了保证钢筋的有效高度和保护层, 铺设面网时, 网片的横向分布筋在受力钢筋的下方。
⑶、 边跨: 边梁处负弯矩面网安装时, 分布筋在下。

a. 边跨板与混凝土梁连接为构造配筋时, 面网深入 梁 　按构造要求设置焊网, 锚固的长度不
　小于30d,当梁宽较小时应将该
　钢筋弯折。
b. 端跨板与混凝土梁连接为整体浇筑时, 面网钢筋伸入梁内的长度不小于规范规定的无横筋时最小锚固长度, 当梁宽较小时应将该钢筋弯折。网片的安装示意如上图。
c. 面网钢筋在支座处的弯钩, 平直长度不小于50mm, 弯曲直径不小于5d( d为钢筋直径) 。
9、 遇到楼板开洞时, 可将经过洞口的钢筋剪断。对于洞口加筋: 设计图纸有节点做法时按原图进行加筋。
10、 为保证混凝土保护层厚度, 底网应安放混凝土砂浆垫块或塑料卡。由于面网纵向方向比较长, 在搭接区应每隔900mm设置一马凳。
11、 网片的安装方法:
（1） 本工程分布筋法底网铺装时两个方向均为分布筋在上, 面网铺装时分布筋在下。
（2） 柱角处底网的安装: 当网片分布筋与柱子预留筋发生冲突时, 可将分布筋剪断且不必补筋。
（3） 两片网片搭接时, 在搭接区中心和两端应采用铁丝绑扎牢固。
（4） 对采用叠接法铺设底网的区域, 由于同一片焊接网的两端需分别插入梁内进行锚固, 此时采取的方法为将焊接网的一端少焊1根纵向钢筋, 先插入该端, 然后退插另一端, 安装后采用手工绑扎方法补上所减少的纵向钢筋。分布筋法也参照此法。具体安装方法详见下图:
首次网片安装应有厂家技术人员现场进行指导。
12. 冷轧带肋钢筋严禁采用电弧焊焊接。

焊接网安装一般方法
三、 检验与评定:
焊接网出厂时应附有相应的出厂合格证, 同时施工方对进场 的网片应抽取试样进行检验, 具体内容见《规程》的6.1节。
北京邢钢焊网科技发展有限责任公司
-12-25
