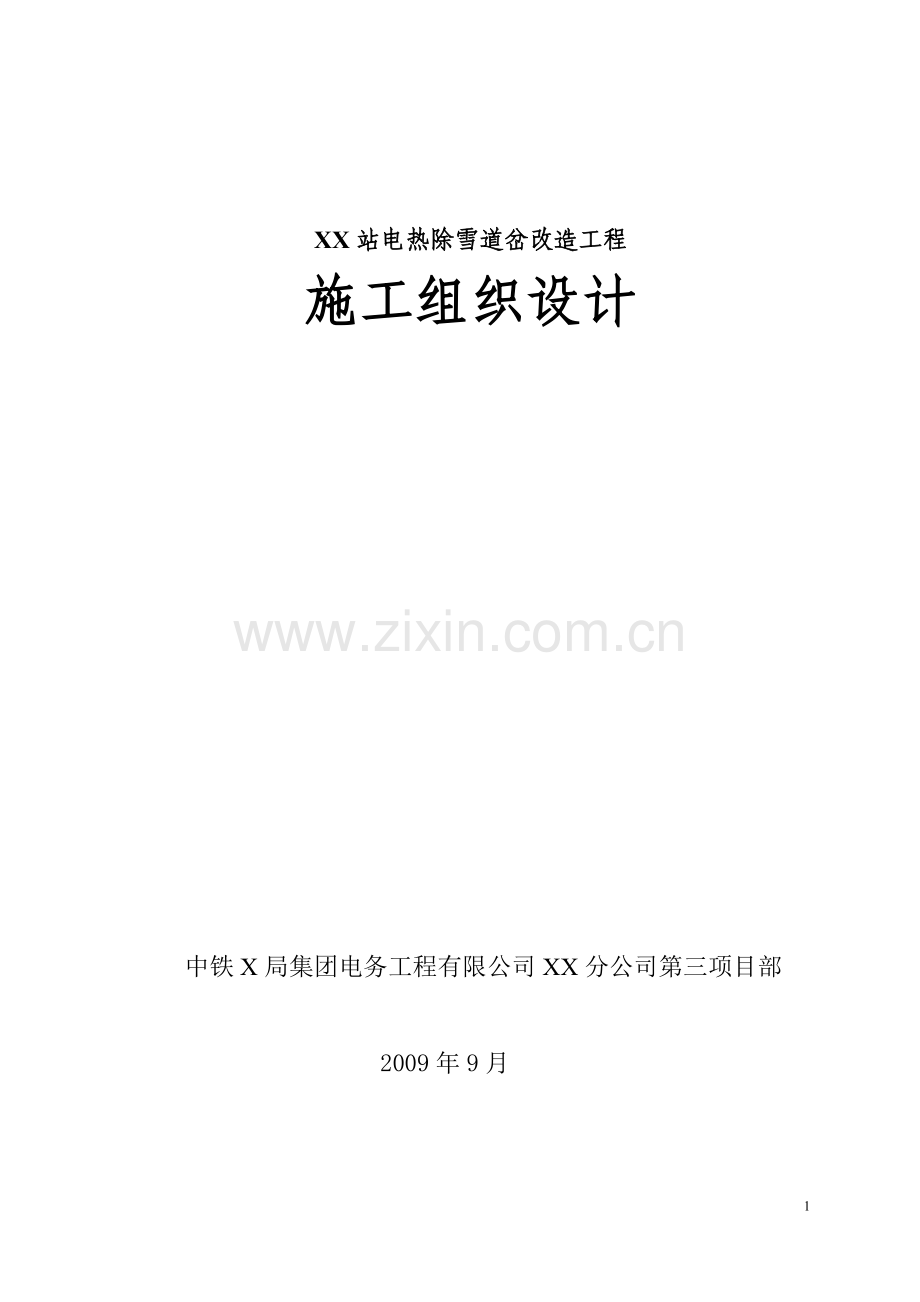

电热除雪道岔改造工程施工组织设计.doc

XX站电热除雪道岔改造工程
施工组织设计

中铁X局集团电务工程有限公司XX分公司第三项目部

2009年9月

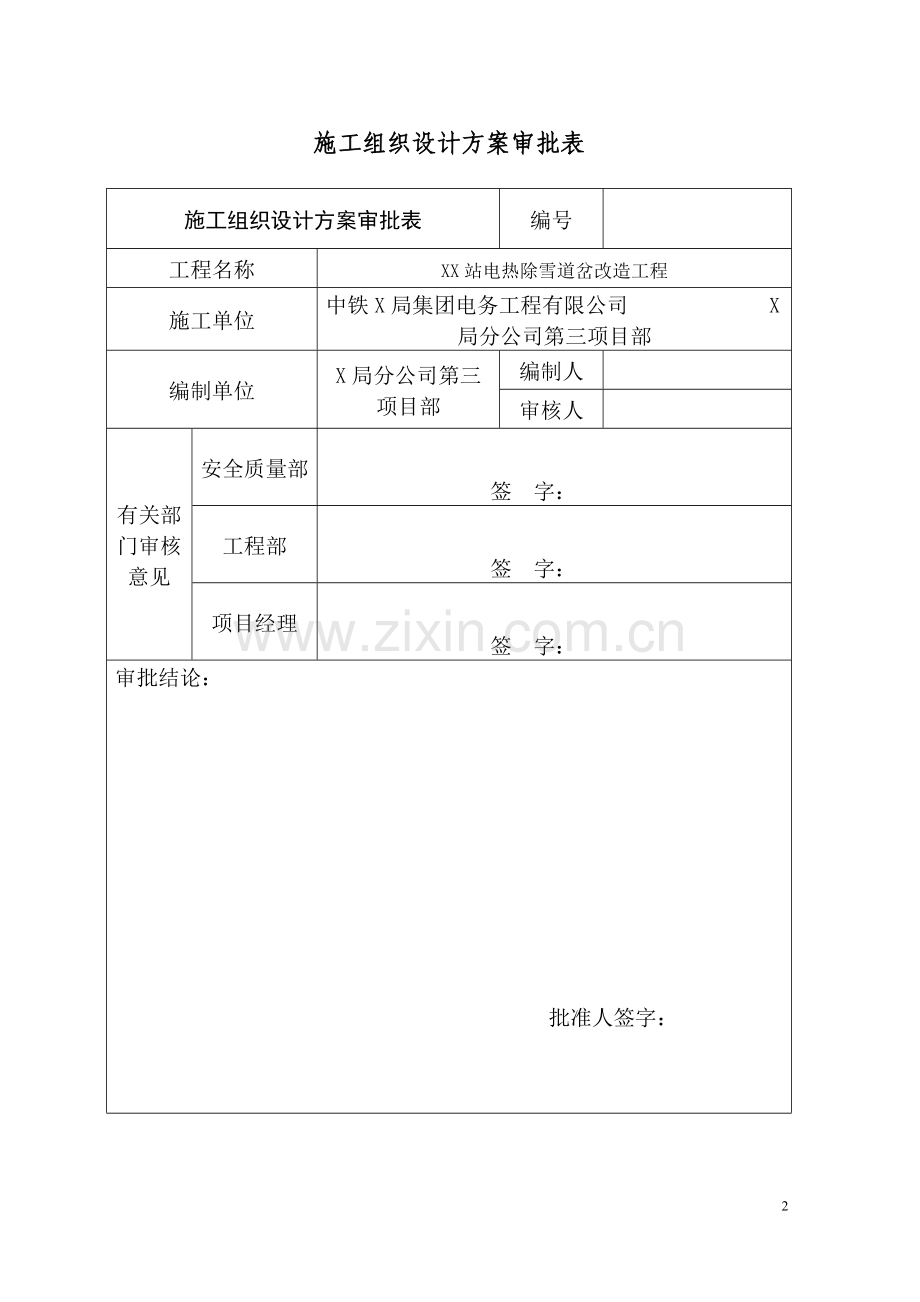

施工组织设计方案审批表
施工组织设计方案审批表
编号

工程名称
XX站电热除雪道岔改造工程
施工单位
中铁X局集团电务工程有限公司 X局分公司第三项目部
编制单位
X局分公司第三项目部
编制人

审核人

有关部门审核意见
安全质量部
签　字：
工程部
签　字：
项目经理
签　字：
审批结论：

批准人签字：

施工组织设计方案审批表 附表
施工组织设计方案审批表附表
编号

工程名称
XX站电热除雪道岔改造工程
施工单位
中铁X局集团电务工程有限公司 X局分公司第三项目部
审核意见：　　　　　　　　　　　　　　　　　　　　　　　　　

（审核过程中使用，作为公司相关部门审核的真实记录，编制单位据此修改）
目录
一、编织说明
二、施工组织机构
三、施工总体部署
四、工期计划及施工进度安排
五、主要工程项目的施工工艺流程和施工方法
六、施工队伍组织
七、主要工程材料计划
八、主要机械、试验、检验仪器设备计划
九、质量保证措施
十、安全保证措施
十一、环境保证措施
十二、文明施工
十三、其他保证措施
十四、联络指南
十五、附图
XX站电热除雪道岔改造工程

一、编织说明
1、编制依据
1.1中铁X局公司颁发的质量体系文件及有关程序文件。
1.2各类标准性图册，铁路信号施工规范、验标及与有关部门签定与工程质量相关的文件。京铁师【2008】435号《营业线施工及安全管理实施细则》。
1.3《现场调查报告》资料。
1.4XX站安装电除雪道岔工程施工设计图
2、工程概况
2.1施工内容
本次XX站电热除雪道岔改造工程，牵扯到下到场、直通场及南信号控制的道岔改造融雪装置。本次改造安装电热除雪道岔43组，包括18号道岔4组，12号道岔34组，9号道岔4组，复式交分道岔1组。并要建造7个道岔融雪控制室。
2.2工程施工环境及条件分析(外界、自然)
1) 本工程为既有线路施工，对工程施工干扰较大，既要保证行车运输及安全，又要保证施工质量及人身安全。
2) 本工程为改扩造工程，工程相对集中，便于管理，交通较为便利。所以施工前要对现场进行认真调查，确保施工质量。
3) 电缆线路施工是本工程的一大难点。本次施工我方将与监理单位和相关运营部门积极优化施工组织安排，合理安排工期，以确保施工质量、安全、工期，减少对运营的影响。
2.3工程难点及重点
本次工程是XX站电热除雪道岔改造工程，需要新建7个道岔融雪控制室及安装43组道岔融雪装置。 难点控制室的选址及电力线引至控制室内；既有站场内电缆敷设时场地狭小不利于开挖电缆沟及敷设电缆。
二、 施工组织机构
1.施工组织机构（见附图1）
2.岗位人员配备情况
项目经理: 许士海
项目副经理：姚远
项目总工：李大同
项目工程部：邵连宇、王希杰、郝东海、李建峰、张晓磊、徐灵艳
项目安质部：王凤臣
项目物资部：宗庆芳
项目综合部：韩占清、赵健、王猛
作业队长：朱宝祥
3.岗位职责描述
3.1 项目经理职责.
贯彻执行集团公司质量体系文件,确保质量体系在项目部有效运行,实现集团公司质量方针。
组织编制质量计划和施工组织设计，指挥、协调施工全过程，实现项目质量目标。
组织工程质量评定。
负责批准C类物资采购分供方。
执行不合格品处置方案。
负责组织施工过程中纠正/预防措施的实施。
负责竣工交付。
组织执行计量器的周期检定计划。
3.2项目工程技术部门职责
负责对工程分承包方施工的监督检查。
对施工全过程进行控制，制定过程和成品防护措施并保存记录。
负责施工过程和竣工交付全过程中的产品标识，并作好记录和维护。
组织制定施工过程中不合格分项工程处置方案，并参加项目部自购不合格物资的评定。
负责施工生产中的服务和统计技术应用。
负责质量记录的收集、整理。
负责工程竣工文件的整理与交付。
组织制定工程项目的预防措施
3.3项目安质检部门职责
负责质量体系文件的接收和发放。
负责施工全过程检验和工程质量核定并保存检验记录。
配合监理部门检查、检验工程质量。
验证不合格分项工程和不合格物资（不含退货物资）处置方案的实施效果。
3.4项目物资设备部门职责
评定C类物资采购分供方，并审批项目部采购文件并实施。
负责项目物资的进货检验，协助上级物资部门处理进货中的不合格品，组织制定项目部自购不合格物资处理方案并执行不合格物资的处理方案。
负责项目部物资的搬运、储存、防护和标识。
负责建设单位提供产品的到货检验、搬运、存储、防护和标识。
负责施工机具、机械及周转料的租用。
负责进场设备的租用及使用管理。
三、 施工总体部署
1. 施工准备
XX站选择施工驻地、依据既有现场平面图进行调查：包括设备布置、型号、限界、电缆径路走向。依据既有现场平面图完成提报备料计划。完成各站段施工手续，签订安全协议。完成职工、合同工安全培训。
2.总体施工方案
1、信号专业：
第一步：室外调查，定测电缆径路及箱盒位置。
第二步：敷设电缆及箱盒安装。
第三步：安装室外道岔电融雪设备及单项实验。
第四步：安装室内道岔电融雪设备及单项实验。
第五步：室内、外设备的联调联试。
2、房建专业：
第一步：现场调查、定测控制室建址。
第二步：建设控制室。
3、电力专业：
第一步：现场调查控制室电源引入源。
第二步：敷设电力电缆
第三步：完成电力电源引入控制室

四、工期计划及施工进度安排
1.施工进度安排
针对本工程特点，结合现场调查资料，我们精心优化施工组织,以工程质量、进度为重点，以安全无事故为目标，制定控制方法和检验手段，确保工程的顺利开通。
(一)信号专业
2009年9月10日～2009年10月15日完成室外电缆工程；
2009年10月16日～2009年10月25日完成室外箱盒工程及室内设备安装和调试；
2009年10月26日～2009年11月10日完成室外融雪设备调试；
2009年11月1日～2009年11月10日完成室内、外联调联试。
(二)房建专业
2009年9月10日～2009年10月25日完成建设6个控制室工程及1个控制室装修改造。
(三)电力专业
2009年10月15日～2009年10月25日完成电力接引至7个控制室内。
阻碍施工进程存在因素：控制室选址及电力线能否按时引进控制室。
2.工期保证措施
1) 主管技术员随时与工务、电务工区联系，以让工务、电务人员及时配合，以免耽误工程工期。成立以作业队为单位，每天进行当日施工小结，及时发现施工中存在的问题，解决施工中的难点， 部署次日工作计划，有效的掌握施工进度。
2) 项目副经理、作业队长及现场技术员按照实施性施工组织设计内的具体时间实施工作安排，科学组织施工，运用网络技术，实行动态管理，及时调整各分项工程的进度计划和机械、劳力配置。
3) 项目部技术组要不断优化施工方案和生产要素配置，提高设备的完好率、利用率和施工机械化作业程度。
4) 项目部要实行工期目标管理责任制，严格计划、检查、考核与奖罚制度；加强施工指挥调度与全面协调工作，及时解决问题，提高工作效率。
5) 在施工中项目部要重点抓质量、安全，以促进进度，确保不出任何质量事故，以便工程施工顺利进展。
6) 项目部要强化施工调度指挥与协调工作，超前布局谋划，密切监控落实，及时解决问题，避免搁置延误。在重点项目或工序上采取垂直管理，横向强制协调的强硬手段，减少中间环节，提高决策速度和工作效率。
7) 项目部副经理和作业队长要严密组织施工，精心安排工序，保证均衡生产，挖掘内部潜力，广泛开展施工生产劳动竞赛，营造比、学、赶、帮、超和人人争先的氛围，制定相应的奖惩制度，确保施工质量的全面提高。
8) 根据运营线特点,加强组织协调力度,积极与运输管理部门联系,密切配合,把施工干扰降到最低限度,保证施工顺利进行和工期目标实现。
五、主要工程项目的施工工艺流程和施工方法：
1.电缆隐蔽工程
1.1电缆径路的选择
（1）首先与电务、工务等有关单位联系，进行现场调查，同时利用电缆测试仪及开挖探沟的方法对地下既有电缆的径路及深度进行测试，认真做好既有电缆调查工作，以免损伤既有电缆影响行车。
（2）与房建等施工单位积极联系，避免新设电缆径路与其桩位交叉问题，根据设计文件结合现场实际情况确定更加合理的电缆径路。
（3）所确定的电缆径路必须符合施工规范要求，并尽可能做到不与电力电缆同沟，严禁与既有通信电缆径路同沟。
1.2电缆测试、配盘
（1）根据现场确定的径路，提报准确的材料计划。物资部门严把进货关，防止不合格产品流入现场而造成返工现象。
（2）物资部门应对电缆进行现场实际测量，按所需长度进行合理配盘，减少以大代小，以长代短，并做好电缆使用记录，确保剩余电缆合理利用，避免浪费。
1.3开挖电缆沟及电缆敷设
（1）电缆沟开挖应满足《施工规范》要求、限界要求。开挖时如遇到与既有电缆交叉处和既有设备密集处严禁用镐，与既有电缆同沟时开挖到距地面300MM以下不得用镐，土石不得侵入限界。
（2）电缆在线下穿越时，原则上不采取明挖的方式，应尽量采取顶进的方法，因场地等条件所限顶进却有困难时，必须经甲方同意且有严密的安全防护措施方可采取明挖方式，所有开挖的土采用彩条布或草袋子与石渣隔离，保证不侵入限界，确保道床不受污染。
（3）既有线要点过道开挖在工务、电务、车站等部门监护下进行施工，来车前及时清理限界，组织施工人员下到避车，确保行车安全。
（4）电缆沟应做到沟直低平、沟内无杂物，深度要求不得小于0.8米。沟内电缆应排列整齐、互不交叉，电缆回填前，应进行电缆始终端位置确认和A、B端复查并由监理和接收单位进行隐蔽工程检查、签认。
（5）按施工规范和设计要求做好电缆防护，电缆沟要经过分层夯实，因施工造成线路、路基护坡护栏等破坏的，施工完毕及时恢复原貌，并经工务部门、监理和接受单位检查、签认。
（6）按施工规范要求埋设电缆标，将实际电缆径路标识清楚。
2.电缆配线
2.1分线绑扎
（1）根据以校对的电缆组序按配线图对应箱盒内的出现位置进行分线并绑草把。
（2）按配线图给定的端子位置进行线把绑扎,要做到线条齐顺无交叉前已经核线的标记进行分线绑扎。
2.2电缆芯线制环
（1）用剥线钳剥去线皮40mm～50mm，剥线时应注意勿损伤芯线。
（2）左手大拇指甲顶在离线皮2mm～3mm处，右手将线端向左拉，使其在拇指处与线身成约120°角。
（3）左手食指放于裸线右侧，右手将线头做圆形带动裸线形半圆时，慢慢向下弯，线环便渐渐形成，剪去圈尾，线环便形成了。
2.3芯线线环上端子技术要求
（1）线环应顺序上端子。
（2）电缆芯线制环环尾不可留得太长，以防压脖。
（3）线环与线环之间必须有合适的垫片，根部的塑料护套不得塞入两垫片之间，塑料护套不应太短 。
（4）线环大小应比端子螺杆直径大 1 mm～2mm。
（5）上线环之前，应充分紧固螺杆的底母。
（6）电缆芯线线环上端子勿使配线余量离线环根部过底，应保证芯线靠端子处有一段平直。芯线线环按可重复做2～3个线环留备用量 。
2.4电缆配线外观整形
（1）配线整齐美观，出线长度、弯曲度一致，绑线整齐。
（2）鹅头弯或盘圈高度一致，不影响盖盖，备用芯线缠绕一致，便于取用。
3.联锁试验
成立以公司联锁主任负责的,由技术精熟、经验丰富经过专门培训的技术骨干组成的联锁试验小组。
联锁试验前，制作模拟联锁条件用线及专用模拟盘，由专人负责发放和收回，模拟条件用线和正式备配线应有明显区别。应熟悉图纸，询问维修单位。
严格按照《联锁进路检查表》逐项试验，严禁简化试验程序缺项、漏项。认真填写《联锁进路检查表》及单项试验人员名单，实现联锁试验的可追溯性。试验完后由公司联锁主任会同技术人员进行联锁复核。
对于区间、场间结合等一些零散电路，要根据设计文件结和技规、设计规范要求，认真检查试验，确保联锁条件正确、严谨、安全、可靠，试验中发现的联锁问题，要请求设计、监理等人员出具书面变更，严禁擅自修改。
交电务段试验前,由专职人员对室内、外配线按图纸进行检查核对，确保图实相符。
涉及联锁关系的施工过渡,应严格按过渡设计文件施工。施工中过渡设备要明确表示，使用线条用颜色与正式设备加以区分，并做好纪录。
六、施工队伍组织
本工程主要包括以下三个专业：
1、电力专业：包括7个融雪控制室电力电缆引入工程；安装4处双杆变压器台；10KV高压电源引接4处。
变电专业主要工程数量：
序号
项目
型号
单位
数量
1
低压电力电缆
YJV22-1KV3*70+1*35
米
2200
2
低压电力电缆
YJV22-1KV3*50+1*25
米
170
3
高压电力电缆
YJV22-8.7/15kv-3*70
米
2300
4
低压电缆头
干包
个
250
5
安装4处双杆变压器台
S11-30/10/0.4； S11-50/10/0.4; S11-63/10/0.4
台
2
1
1
6
隔离开关

GW9-200A

组
3

2、信号专业：本次改造安装电热除雪道岔43组
序号
项 目
单位
数量
换算道岔组数
1
18号道岔
组
4
28
2
12号道岔
组
34
72
3
12号复式交分道岔
组
1
5
4
9号道岔
组
4
4
5
合计
组
43
109
3、房建专业：本次工程建设6个控制室、装修改造1个控制室。

七、主要工程材料计划（见材料计划表）
八、主要机械、试验、检验仪器设备（见附表）
九．质量保证措施
1．质量目标
单位工程一次验收率100%，合同履约率100%；顾客满意度95%以上，关键岗位人员持证上岗率100%。
2．质量保证管理措施
1) 成立以项目经理为首的质量管理委员会，建立健全项目部质量保证组织机构，落实岗位责任制，对质量工作进行全面管理。
2) 建立专职质检队伍，加强检验。项目部设立由总工程师领导下的安全质量检查部，负责本工程的质量检验工作。
3) 加强培训教育，执行人员持证上岗制度，精选综合素质高的职工参加施工。
4) 尊重政府质量监督，积极配合建设单位严格执行政府工程质量监督制度。专人负责与建设、监理、设计单位的密切配合，主动听取监理工程师意见。
5) 建立完善的质量管理制度，建立事故申报制度，按照制度进行自纠、自检、自控。对项目部有关人员实行奖罚与质量挂钩。
6) 狠抓落实，坚持日常检查和定期检查，形成自检、互检、专检相结合的管理结构。做到质量管理规范化、制度化。
7) 科学管理、合理安排劳动力、有计划的使用汽车台班、电机台班，争取使本工程造价降到最低点。
3.质量保证技术措施
1) 开工前，技术人员对设计文件进行会审，存在的问题及时与设计部门联系解决。图纸审核、施工定测、技术交底等及时、准确。
2) 制订分项、分部工程质量计划表，并根据工程的不同阶段编制技术交底，实行签认制度。
3) 施工中的隐蔽工程，要坚持每道工序做到“三检制”，要有原始记录及必要的图片，必须由监理部门进行检验合格经签字后，方可进行下一道工序。
4) 施工中要建立项目工程“自检、互检”的质量保证体系，每道工序都要明确责任人，明确技术标准，作业要求，工序完成后，要有该工序责任人的自检签字，关键工序都要做到有样本引路，挂牌施工，并填写检查记录卡。
5) 严格实行质量安全否决制度，技术人员、安质人员均有权制止粗制滥造和违章作业，并对质量不合格的施工，严格按质量程序文件，提出不合格品的处置方案，并监督施实。同时做好分项、分部工程的质量检查评定。
6) 严格执行仪器仪表的定期检测，杜绝使用过期和未经检测的仪器仪表，确保检测数据的准确度。经检测的仪器仪表须有明确的标识。
7) 各种工程日志，测试记录，质量检查记录卡等原始资料均应做到及时、真实、准确、规范、齐全，在竣工前一周应按规定整理归档，维修单位和上报工程科。设计图纸也应在开通前修改整理完毕，竣工后移交给维修单位。
十、安全保证措施
1. 安全目标：
杜绝责任一般行车及以上事故；杜绝员工重伤及死亡事故；杜绝煤气中毒、食物中毒事故；责任员工轻伤率控制在0.2%以下；特工种作业人员持证上岗率100%。
2. 施工安全保证管理措施
1) 要根据不同的施工内容编制不同的安全措施，对职工要经常进行安全教育，并且做好安全学习和安全考试的记录工作。
2) 集中作业时或在正线作业时,必须设专职防护员,明确防护员的职责。在分散作业时,也要有兼职防护人员进行防护。
3) 在施工中应遵守一切安全制度和交通法规，不做违纪人，不干违纪事。制定安全作业规章制度，在施工中做到各项工作有章可循。
4) 加强民工的安全教育和管理，严格考核，合格上岗。
5) 加强机械设备管理，使设备处于完好状态，杜绝机械破损事故。
3. 施工安全保证技术措施
1) 深化安全教育，强化安全意识。施工人员上岗前必须进行安全教育和技术培训，牢记“安全第一”的宗旨，安全员坚持持证上岗。
2) 推行安全标准化工地建设，抓好现场管理，搞好文明施工。易燃易爆品妥善保管，工程材料的合理堆放，各种交通、施工信号标识完备，供电线路要畅通、架设正确。施工现场紧张有序，施工工序有条不紊，文明施工，安全生产。
3) 加强班组建设，选好班组长、安全员，执行“三工、三检”和“周一”安全互检，集思广益，发现问题，找出隐患，杜绝“三违”，把事故消灭在萌芽状态。
4) 认真实施标准化作业，严格按安全操作规程进行施工，严肃劳动纪律，杜绝违章指挥与违章操作，保证防护设施的投入，使安全生产建立在管理科学、技术先进、防护可靠的基础上。
5) 加强各类机械驾驶和操作人员遵守设备安全操作规程和交通安全规则的教育。杜绝非司机开车。加强机械设备管理，杜绝机械破损事故，使设备处于完好状态。
6) 对全体施工人员要进行防火教育，培训一批义务消防人员，严禁野外用火，用火地区采取一定隔离防护措施，生活区及施工现场配备足够的消防设备，消除一切可能造成火灾、爆炸事故的根源，严格控制易燃物和助燃物的贮放。
7) 临时用电设施要装设漏电保护器，带电作业应使用绝缘工具，配戴绝缘用品，严格按照安全操作规程作业，严禁违章蛮干。
8) 对施工人员要持证上岗，高空作业人员要定期检查身体。高空作业时，必须佩带安全带，严禁上下同时作业，不得上下抛递工具。
9) 电缆沟开挖及机构安装挖坑前应了解地下设施情况，如 现有其它电缆、管路等设施影响施工时，应停止该段施工，报告施工负责人与有关单位联系解决。
10) 施工时，先通知有关维修单位负责人。得到允许的时侯，有维修单位人员监督下才能进行施工。派有关技术人员联系车站值班员后，得到允许并在不影响行车时才能施工。
11) 既有线施工要增加安全防护，严格遵守路局既有线施工的相关规定，设专职安全防护人员、驻站员防护用具齐全，采用呼叫应答制，并做好记录。
12) 施工过程中的有关机具、材料及撤旧设备严禁侵入限界。
十一. 环境保护措施
1. 环境目标
规范行为，节能降耗，杜绝污染事件的发生，实现重大环境因素控制指标。有毒固体废弃物回收率100%。
2. 环境保证体系及组织机构
2.1环境保证体系
组 长: 许士海
副 组 长：姚远
组 员：李大同、王希杰、李建峰、王凤臣、郝东海
2.2环境保证组织机构图
组 长

副组长

信号作业队

3. 环境保护措施
环境保护是我国的一项基本国策，它将直接影响现在和将来人类千秋万代的生活、生存环境。由于本标段重点为电缆线路施工，环保影响范围较长，我们专门成立以项目经理任组长的环境保护领导小组，配备一定量的环保设施和专门技术人员，认真学习环保知识，切实搞好环保工作。
1) 施工前必须与招标人、当地环保部门及相关单位取得联系，签定控制施工污染、减少绿地损坏、空气污染和噪音污染等协议。
2) 施工中取土、弃土、排污等须按设计文件以及与当地环保部门签订的有关协议和要求进行处理。采取有效防范措施，保护施工现场环境，避免和减少由于施工方法不当引起的对环境污染和破坏。
3) 对合同规定的施工界限内、外的树木等植物尽力维持原状。必须砍伐树木和其它经济植物时，应事先征得所有者和业主的批示同意，严禁超范围砍伐。
4) 对临时占地范围内的耕地、地表植被，要采取措施尽量多地进行维护保留，待临时占地使用后进行必要的土壤复耕、地表植被恢复或按要求进行其它绿化。
5) 营造良好环境。在施工现场和生活区设置生活卫生责任区，定时进行卫生清理。在生活区周围种植花草、树木、美化生活环境。
6) 施工场地及道路要适时撒水，减轻扬尘污染。材料物资要堆放整齐美观。
7) 有效控制施工噪音，确保离开施工作业区30m处噪音小于70dB，撞击噪音最大不超过90dB，同时尽可能避开夜间施工，做到不扰民。
8) 采取有效措施，消除并预防施工及饮用水的污染。在施工现场和临时驻地内设足够的临时卫生设施，定期清扫处理。施工废水、生活废水采用沉淀池、化粪池等方式处理，不超标排放。生活和生产垃圾按环保法规进行无污染处理。
9) 机械设备尾气排放量要达到国家要求标准。
十二、文明施工
1.雨季季施工措施
1) 贯彻“预防为主，全员防洪”的指导思想，认真对全体职工进行防洪总动员、防洪教育和防洪培训。
2) 严格履行雨季施工的审批手续，坚决执行上级有关部门雨季施工的指示和规定，雨季所有施工都要在不危及行车和设备安全的前提下进行，并制定严格的防护措施和配备充足的防汛物资，以确保X局至上海新建高速铁路工程XX站信号改造工程雨季施工的安全。
3) 遇有险情时，听从上级指挥部门的指挥和调动，险情就是命令，先抢险，后汇报。
4) 雨季期间，项目部要保证24小时有人值班，保证联络畅通，在雨季施工的车站，要有专人负责。
5) 以施工的设备要做好防护，正在施工的设备，在人员撤离前要做好防护，所有过道电缆沟不得敞口过夜，
6) 大雨或暴雨时，停止一切室外施工，正在进行中的施工必须做好防护，保证安全后方可撤离，
7) 雨季期间，负责人要每天收听天气预报，随时注意天气变化，合理组织施工。
8) 各负责人必须熟悉施工范围内的交通道路状况和保证抢险车辆的良好运营。
9) 备齐防洪物资。
2.文明施工
认真贯彻有关文明施工的规定及业主有关文明施工的各项要求。制定出以“方便居民生活，利于生产发展，维护环境卫生”为宗旨的文明施工措施，做到文明施工。
1) 推行现代管理方法，科学组织施工，做好现场的各项管理工作，严格包保责任制。创建文明工地。
２) 合理规划现场的平面布局，使生产设施、生活设施、施工道路、消防设施、材料堆码、机械设备排列有序。为了环境优美，做到场消内无积水、无垃圾、无扬尘。生产、生活垃圾集中堆放，转运至规定的场所。
３) 尊重甲方，服从监理，执行地方政府法规、法令。了解并尊重当地的民情风俗，维护、协调好和当地群众的关系，做到施工不扰民。与相邻标段友好协作，顾全大局，保证全线工程满足创优规划要求。
４) 施工中紧张有序，收工时工完料净，注意成品、半成品保护，最终达到完美的工程验交。
５) 面对不可抗力的灾难事故，主动与建设单位、当地政府部门、上级主管单位取得联系，及时投入抢险救灾工作，减少国家财产的损失。
６) 强化施工现场管理，坚持施工人员挂牌上岗，施工现场设立鲜明的标识牌：主要有责任划分牌、工艺流程牌、形象进度牌、质量标准牌、安全警示牌、成本控制牌等。
７) 挂牌施工，画出施工场地总平面布置图，标明工程名称、施工单位、工期、工程主要负责人和监督电话，接受社会监督。
８) 在施工中，严格按审定的施工组织设计及作业指导书实施各道工序，保证场地上无淤泥、积水，施工道路平整畅通。
十三、 其他保持措施
1. 交通安全措施
1) 驾驶员必须持有公安部门核发的证件，严禁无证人员（含民工人员）驾驶各类机动车车辆。
2) 驾驶员要严格遵守交通规则、保养规程和安全操作规程，服从交通民警和路政管理人员的指挥检查。
3) 严禁驾驶员疲劳驾驶、酒后驾车。
4) 施工车辆进入现场，首先要对驾驶员进行交通和施工安全教育培训，培训不合格不能上岗。
5) 使用租用车辆，也要加强交通安全教育和培训，同时签订交通安全责任书，防止肇事、伤人、车损等经济损失责任。
6) 对于在用机动车，做到车辆“三检”（出车前、中途停车、收车后），同时建立车辆定期保养制度，杜绝带病行车。
7) 夜间或视线不良情况下运行、装、卸时，更要提高警惕，防止车辆碰挂倾翻。
8) 未经领导许可，驾驶员不得把公司车辆私自交给非公司驾驶员或私自用车；非因公需要不得将公司车辆滞留在外。
9) 领导未批准驾车的专职驾驶员非因公驾车等违反规定造成事故或丢失、损坏的，一切经济损失和责任均由驾驶员自负。
2. 防汛措施
1) 加强对项目防洪工作的领导，项目部成立汛期施工领导小组，并安排值班人员。
2) 值班人员发现险情及时向分公司调度汇报，并向项目经理汇报，立即组织人员进行抢修，将损失和影响减少到最小。
3) 加强领导，统一指挥，坚持领导干部值班制度，各负其责、团结协作、服从大局，努力做好防汛工作。
4) 既有线施工严格执行435号件，杜绝因施工造成排水不畅影响既有线行车安全。
5) 严格控制汛期施工，不在既有线上进行开挖过道和顶管施工，不在影响路堤起土，确系紧急工程，要工程所在的主管设备部门对施工方案及汛期施工安全措施进行审查，经批准后方可施工。
6) 雨季施工要特别注意路基的稳固，设立昼夜值班人员。施工过程中和施工后要特别检查。
7) 防洪值班人员要加强与当地气象、水利部门和上级防洪部门的联系。听从地方防洪组织的组织，做好防洪抢险日常工作。

十四． 联络指南
1． 内部协调
项目经理部负责项目部内部各专业交叉配合接口部位协调。
2． 外部协调
建设单位：天津工程指挥部
联系人：陈伟 电话号码：83444
监理单位：天津市路安电气化监理有限公司
联系人：李信 电话号码：[phone]
设计单位：中国华西工程设计建设有限公司X局分公司
联系人：张全 电话号码：[phone]
接收单位： 天津电务段
联系人： 电话号码

十五、附图

施工流程图

室内组合柜安装、放线

组合配线、焊线，设备安装
室内单项导通试验
选择施工驻地，材料设备进场
室外开挖电缆沟，敷设电缆
箱盒安装配线，设备安装
室外单项导通试验
前期准备，核对施工图纸、编制施工组织设计
室内外联调试验
要点开通

组织机构图
项 目 经 理
许士海

项目总工程师
李大同

副 经 理
姚远

工程部：
邵连宇
李建峰
王希杰
张晓磊
徐灵艳
郝东海
安质部:
陈磊
王凤臣
综合部：
韩占清
赵健
王猛
物资部：
翟雪川
宗庆芳

信 号
作
业
队
3
信 号
作
业
队
2
信
号
作
业
队
1

本次信号工程主要设备、仪器仪表

序号
名 称
规划或型号
单位
数量
现状
1
客货汽车
BJ1041
辆
2
良好
2
工程指挥车
捷达（普通）
辆
2
良好
3
发电机
10KW
台
2
良好
4
电钻
19mm
台
2
良好
5
手枪钻
6mm
台
1
良好
6
万用表
MF-14型
块
8
良好
7
万用表
DT-930F
块
4
良好
8
兆欧表
ZC-IID-3（1000V）
块
2
良好
9
电台
KENWOOD
部
20
良好
10
计算机
清华同方
台
4
良好
11
EPSON打印机
COLOR1520K
台
2
良好
12
接地电阻测试仪
ZC-29B-1型
块
2
良好

信号工程主要材料供应计划表

材料名称
到货日期
材料名称
到货日期
室内施工材料
10月10日
电力电缆
10月 10日
室外设备
10月10日
信号电缆
10月 10日
电力设备
10月10日

信号设备
10月10日

材料到达地点：天津XX基地

电缆接续工序施工工艺流程图

接头坑开挖
电缆开剥
接续测试
芯线接续
接头封盒
接头充油
防护、回填

电缆线路工程流程图：接头防护
施工准备
施工定测
电缆测试
电缆配盘
电缆敷设
全程导通试验
全线开通
竣工交付
电缆中继段测试
引入及成端
电缆接续

32
