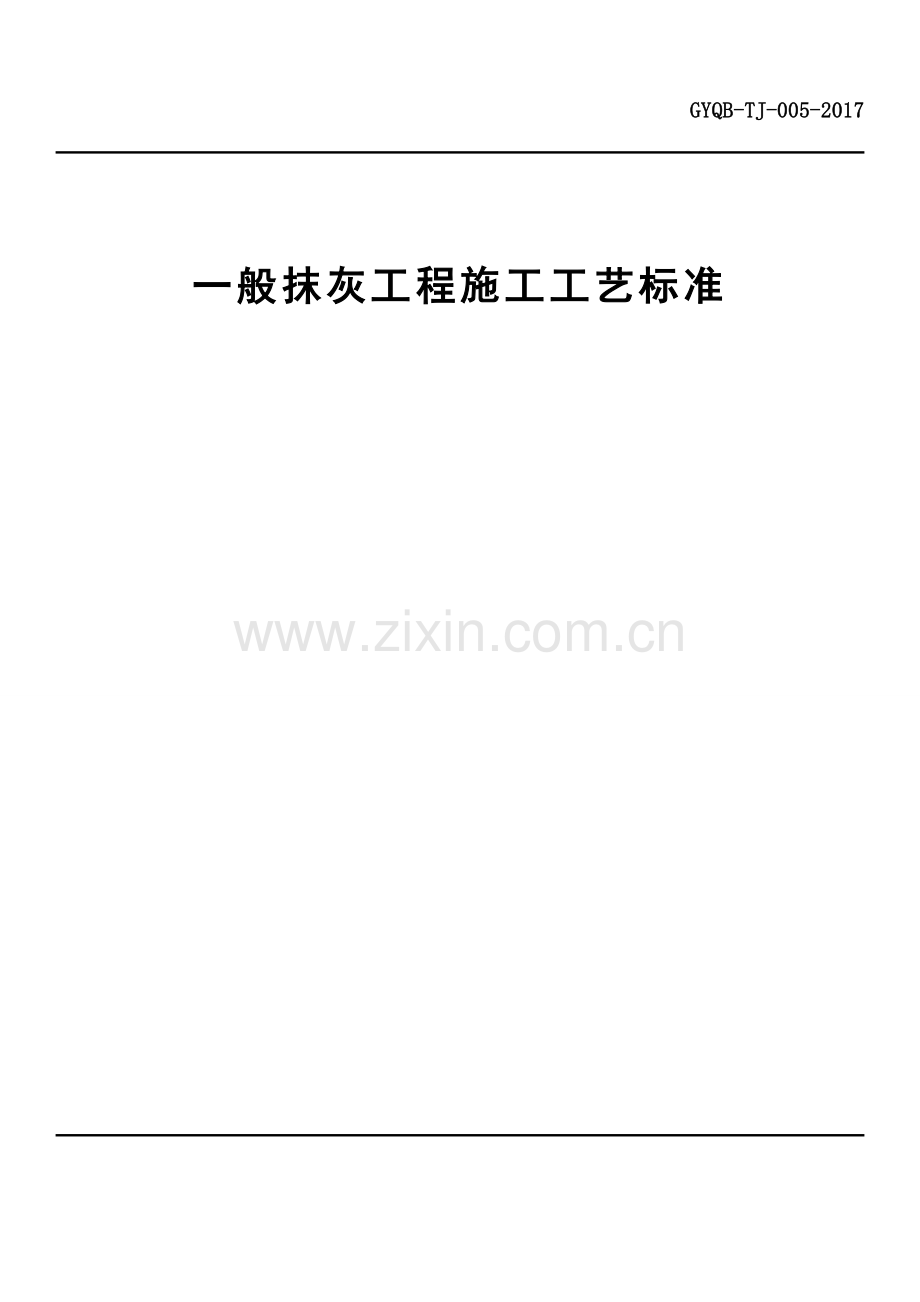

一般抹灰工程施工工艺标准要点.doc

GYQB-TJ-005-2017 一般抹灰工程施工工艺标准 一般抹灰工程施工工艺标准 河南五建建设集团有限公司 郑州市建设西路100号 目 录1 适用范围12 基本规定23 施工准备43.1 技术准备及要求43.2 材料准备及要求43.3 主要机具63.4 作业条件74 施工工艺94.1 室内墙面抹灰施工94.2 室外墙面抹灰施工135 质量验收155.1 一般规定155.2 主控项目165.3 一般项目166 成品保护187 安全、环保措施197.1 安全措施197.2 环保措施198 资料管理20 河南五建建设集团有限公司 郑州市建设西路100号1 适用范围本标准适用于本企业承建的工业与民用建筑一般抹灰工程。2 基本规定2.0.1 一般抹灰工程施工前应有主要材料的样板或做样间（件），并应经有关各方确认。2.0.2 所有材料进场时应对品种、规格、外观和尺寸进行验收。材料包装应完好，应有产品合格证书、中文说明书及相关性能的检测报告。2.0.3 进场后需要进行复验的材料种类及项目应符合国家规范的规定。同一厂家生产的同一品种、同一类型的进场材料应至少抽取一组样品进行复验，当合同另有约定时应按合同执行。2.0.4 当国家规定或合同约定应对材料进行见证检测时，或对材料的质量发生争议时，应进行见证检测。2.0.5 室内外抹灰施工的环境条件应满足施工工艺的要求。施工环境温度不应低于5。当必须在低于5气温下施工时，应采取保证工程质量的有效措施。2.0.6 施工过程中应做好半成品、成品的保护，防止污染和损坏。2.0.7 施工应做到工完料尽场地清。2.0.8 抹灰分层及砂浆选用原则见表2-1、表2-2、表2-3。表2-1 抹灰分层控制和做法参考灰层作用基层材料一般做法底层灰主要起与基层粘结作用，兼初步找平作用砖墙基层（1） 内墙一般采用石灰砂浆，水泥石灰砂浆（2） 外墙、勒脚、屋檐以及室内有防水防潮要求，采用水泥砂浆打底混凝土和加气混凝土基层（1） 采用水泥砂浆或混合砂浆打底，打底前先刷界面剂（2） 混凝土板顶棚，宜采用粉刷石膏或聚合物水泥砂浆打底，也可直接批刮腻子中层灰主要起找平作用（1） 所用材料基本与底层相同（2） 根据施工质量要求，可以一次抹成，亦可分遍进行面层灰主要起装饰作用（1）一般抹灰中层灰，面层灰可一次成型（2）装饰抹灰按工艺施工表2-2 不同基体的抹灰厚度（mm）项目内墙面外墙顶棚蒸压加气混凝土砌块聚合物砂浆、石膏砂浆普通抹灰高级抹灰墙面勒脚现浇混凝土板预制混凝土板厚度182520255101510表2-3 每层灰控制厚度抹灰材料水泥砂浆水泥石灰砂浆每层灰厚度（mm）57793 施工准备3.1 技术准备及要求3.1.1 认真熟悉图纸，编制施工方案，并通过审核、批准。3.1.2 对施工人员做好技术交底工作。3.1.3 材料的产品合格证书、性能检测报告、进场验收记录和复验报告完成。3.1.4 做好样板间，经检验达到标准后方可正式施工。3.2 材料准备及要求3.2.1 水泥1 宜采用通用硅酸盐水泥，宜使用同一品种、同一强度等级、同一厂家生产的产品。2 水泥进场需对其产品名称、生产许可证编号、出厂编号、执行标准、日期等进行检查，同时验收合格证，对强度等级和凝结时间、安定性进行复检。图3.2-1 水泥3.2.2 砂宜采用平均粒径0.350.5mm的中砂，在使用前应根据使用要求过筛，筛好后保持洁净。图3.2-2 砂 3.2.3 石灰膏1 石灰膏与水调和后具有凝固时间快，并在空气中硬化，硬化时体积不收缩的特性。2 用块状生石灰淋制时，用筛网过滤，贮存在沉淀池中，使其充分熟化。熟化时间常温一般不少于15d，用于罩面灰时不少于30d，使用时石灰膏内不得含有未熟化的颗粒和其他杂质，未熟化颗粒日后可使墙面爆裂产生裂纹。在沉淀池中的石灰膏要加以保护，防止其干燥、冻结和污染。图3.2-2 石灰膏 3.3 主要机具1、砂浆搅拌机 2、干混砂浆储料罐3、不抛洒灰斗车4、喷浆机5、铁抹子6、铁锤7、阴阳角抹子8、塑料抹子9、托灰板10、电动搅拌机11、毛滚筒12、喷雾器13、切割机14、靠尺、塞尺15、空鼓锤3.4 作业条件3.4.1 主体结构须经过有关单位（建设单位、设计单位、监理单位、施工单位）检验合格。3.4.2 抹灰前应检查门窗框安装位置是否正确，需埋设的接线盒、电箱、管线、管道套管是否固定牢固，连接处缝隙用13水泥砂浆或116水泥混合砂浆分层嵌塞密实，若缝隙较大时，应在丢弃看掺少量麻刀嵌塞，或用豆石混凝土将其填塞密实，并用塑料贴膜或铁皮将门窗框加以保护。3.4.3 将混凝土蜂窝、麻面、露筋、疏松部分剔到实处，并刷胶粘性素水泥浆或界面剂，然后用13水泥砂浆分层抹平。脚手眼和废弃的孔洞应堵严，外露钢筋头、铅丝头及木头等要剔除，窗台砖补齐，墙与楼板、梁底等交接处应用斜砖砌严补齐。3.4.5 将砼构件、门窗过梁、梁垫、圈梁、构造柱等表面凸出部分凿平。对有蜂窝、麻面、露筋、疏松部分的砼凿到实处，把外露的钢筋头、铁丝剔除清掉；脚手眼、窗台砖、内隔墙与楼面底处应堵实和补砌整齐。3.4.6 抹灰总厚度大于或等于35mm时及不同材料基体交接处，采取加强网（耐碱玻璃纤维网格布、钢丝网等，如图3.4-1、图3.4-2）防止开裂，加强网与各基体的搭接宽度不应小于100mm，如图3.4-1。图3.4-1 耐碱玻璃纤维网格布图 图3.4-2 钢丝网及粘钉图3.4-3 不同材料基体交接处加强网粘贴示意图4 施工工艺4.1 室内墙面抹灰施工4.1.1 工艺流程基层清理浇水湿润吊垂直、套方、找规矩、抹灰饼抹水泥踢脚或墙裙抹底灰墙面冲筋做护角、抹水泥窗台修补预留孔洞、电箱槽等槽、盒等抹罩面灰4.1.2 操作工艺1 基层清理1）砖砌体基层：将墙面上残存的砂浆、舌头灰剔除，污垢、灰尘等清理干净，用清水冲洗墙面，将砖缝中的浮砂、尘土冲掉。2）混凝土墙基层处理：因混凝土墙面在结构施工时大都使用脱模隔离剂，表面比较光滑，故应将其表面进行处理，其方法为：采用脱污剂将墙面的油污脱除干净，晾干后采用机械喷涂或笤帚涂刷一层薄的胶粘性水泥浆或涂刷一层混凝土界面剂（如图4.1-1、图4.1-2），使其凝固在光滑的基层上，以增加抹灰层与基层的附着力，不出现空鼓、开裂；再一种方法可采用将其表面用尖钻子均匀剔成麻面，使其表面粗糙不平，然后浇水湿润。抹灰时墙面不得有明水。图4.1-1 机械喷浆 图4.1-2 喷浆成品3）加气混凝土砌块基体（轻质砌体、隔墙）：加气混凝土砌体其本身强度较低，孔隙率较大，在抹灰前应对松动及灰浆不饱满的拼缝或梁、板下的顶头缝，用砂浆填塞密实。将墙面凸出部分或舌头灰剔凿平整，并将缺棱掉角、坑凹不平和设备管线槽、洞等同时用砂浆整修密实、平顺。用托线板检查墙面垂直度偏差及平整度，根据要求将墙面抹灰基层处理到位，然后喷水湿润，水要渗入墙面1020mm、墙面不得有明水。然后涂抹墙体界面砂浆，要全部覆盖基层墙体，厚度2mm，收浆后进行抹灰。4）混凝土小型空心砌块砌体（混凝土多孔砖砌体）：基层表面清理干净即可，不得浇水。5）涂抹石膏抹灰砂浆时，一般不需要进行界面增强处理。6）涂抹聚合物砂浆时，将基层处理干净即可，不需浇水湿润。2 浇水湿润一般在抹灰前一天，用水管或喷壶顺墙自上而下浇水湿润。不同的墙体，不同的环境，需要不同的浇水量。浇水要分次进行，最终以墙体既湿润又不泌水为宜。3 吊垂直、套方、找规矩、做灰饼1）根据设计图纸要求的抹灰质量，根据基层表面平整垂直情况，用一面墙做基准，吊垂直、套方、找规矩，确定抹灰厚度，抹灰厚度不应小于7mm。当墙面凹度较大时，应分层抹平。每层厚度不大于79mm。操作时应先抹上灰饼，再抹下灰饼。抹灰饼时应根据室内抹灰要求，确定灰饼的正确位置，再用靠尺找好垂直与平整。灰饼宜用M15水泥砂浆抹成50mm见方形状，抹灰层总厚度不宜大于20mm。 图4.1-3 大墙面灰饼 图4.1-4 门窗洞口灰饼2）房间面积较大时应先在地上弹出十字中心线，然后按基层面平整度弹出墙角线，随后在距墙阴角100mm处吊垂线并弹出铅垂线，再按地上弹出的墙角线往墙上翻引弹出阴角两面墙上的墙面抹灰层厚度控制线，以此做灰饼，然后根据灰饼冲筋。 图4.1-5 阴角灰饼 图4.1-6 烟道、水电管井灰饼4 修抹预留孔洞、配电箱、槽、盒堵缝工作要作为一道工序安排专人负责，把预留洞、配电箱、槽、盒周边的洞内杂物、灰尘等物清理干净，浇水湿润，然后用砖将其补齐砌严，用水泥砂浆将缝隙塞严，压抹平整、光滑。5 抹水泥踢脚（或墙裙）根据已抹好的灰饼冲筋（此筋可以冲的宽一些，80100mm为宜，因此筋即为抹踢脚或墙裙的依据，同时也作为墙面抹灰的依据）。水泥踢脚、墙裙、梁、柱、楼梯等处应用M20水泥砂浆分层抹灰，抹好后用大杠刮平，木抹搓毛，常温第二天用水泥砂浆抹面层并压光，抹踢脚或墙裙厚度应符合设计要求，无设计要求时凸出墙面57mm为宜。凡凸出抹灰墙面的踢脚或墙裙上口必须保证光洁、顺直，踢脚或墙面抹好将靠尺贴在大面与上口平，然后用小抹子将上口抹平压光，凸出墙面的棱角要做成钝角，不得出现毛茬和风棱。6 做护角墙、柱间的阳角应在墙、柱面抹灰前用M20以上的水泥砂浆做护角，其高度自地面以上不小于2m。将墙、柱的阳角处浇水湿润，第一步在阳角正面立上八字靠尺，靠尺突出阳角侧面，突出厚度与成活抹灰面平。然后在阳角侧面，依靠尺边抹水泥砂浆，并用铁抹子将其抹平，按护角宽度（不小于50mm）将多余的水泥砂浆铲除。第二步待水泥砂浆稍干后，将八字靠尺移至到抹好的护角面上（八字坡向外）。在阳角的正面，依靠尺边抹水泥砂浆，并用铁抹子将其抹平，按护角宽度将多余的水泥砂浆铲除。抹完后去掉八字靠尺，用素水泥浆涂刷护角尖角处，并用捋角器自上而下捋一遍，使其形成钝角（图4.1-7）图4.1-7 水泥护角做法示意图7 抹水泥窗台先将窗台基层清理干净，清理砖缝，松动的砖要重新补砌好，用水润透，用1:2:3豆石混凝土铺实，厚度宜大于25mm，一般1d后抹1:2.5水泥砂浆面层，待表面达到初凝后，浇水养护23d，窗台板下口抹灰要平直，没有毛刺。8 墙面冲筋当灰饼砂浆达到七八成干时，即可用与抹灰层相同砂浆冲筋，冲筋根数应根据房间的宽度和高度确定，一般标筋宽度为50mm，两筋间距不大于1.5m，如图4.1-8。当墙面高度小于3.5m时宜做横筋，做横向冲筋时做灰饼的间距不宜大于2m。图4.1-8 墙面冲筋示意图9 抹底灰一般情况下冲筋完成2h左右可开始抹底灰为宜，抹前应先抹一层薄灰，要求将基体抹严，抹时用力压实使砂浆挤入细小缝隙内，接着分层装档、抹与冲筋平，用木杠刮找平整，用木抹子搓毛。然后全面检查底子灰是否平整，阴阳角是否方直、整洁，管道后与阴角交接处、墙顶板交接处是否光滑、平整、顺直，并用托线板检查墙面垂直与平整情况。抹灰面接槎应平顺，地面踢脚板或墙裙，管道背后应及时清理干净，做到工完场清。10 抹罩面灰罩面灰应在底灰六七成干时开始抹罩面灰（抹时如底灰过干应浇水湿润），罩面灰两遍成活，每遍厚度约2mm，操作时最好两人同时配合进行，一人先刮一遍薄灰，另一人随即抹灰。依先上后下的顺序进行，然后赶实压光，压时要掌握火候，既不要出现水纹，也不可压活，压好后随即用毛刷蘸水，将罩面灰污染处清理干净，施工时整面墙不宜留施工槎；如遇到预留施工洞时，可甩下整面墙待抹为宜。11 水泥砂浆抹灰24h后应喷水养护，养护时间不少于7d，混合砂浆要适度喷水养护，养护时间不少于7d。4.2 室外墙面抹灰施工基层清理浇水湿润吊垂直、套方、找规矩、抹灰饼、充筋堵门窗口缝及脚手眼、孔洞嵌分格条、抹面层灰抹底层灰、中层灰抹滴水线、起分格条4.2.1 工艺流程4.2.2 操作工艺室外抹灰工程工艺同室内抹灰一样，只是在选择砂浆时，应选用水泥砂浆或专用的干混砂浆。施工中，除参照室内抹灰要点外，还应注意以下事项：1 根据建筑高度确定放线方法，高层建筑可利用墙大角、门窗口两边，用经纬仪打直线找垂直。多层建筑时，可从顶层用大线坠吊垂直，绷铁丝找规矩，横向水平线可依据楼层标高或施工500mm线为水平基准线进行交圈控制，然后按抹灰操作层抹灰饼，做灰饼时应注意横竖交圈，以便操作。每层抹灰时则以灰饼做基准充筋，使其保证横平竖直。2 抹底层灰、中层灰：根据不同的基体，抹底层灰前可刷一道胶粘性水泥浆，然后抹水泥砂浆，每层厚度控制在57mm为宜。分层抹灰抹与充筋平时用要杠刮平找直，要抹子搓毛，每层抹灰不可跟得在紧，以防收缩影响质量。3 弹线分格、嵌分格条：大面积抹灰应分格，防止砂浆收缩，造成开裂。根据图纸要求弹线分格、粘分格条。粘时在两侧用素水泥浆抹成45八字坡形。粘分格条时注意竖条应粘在所弹立线的同一侧，防止左右乱粘，出现分格不均匀。条粘好后待底层呈七八成干后，可抹面层灰。4 抹面层灰、起分格条：待底层灰呈成八成干时开始抹面层灰，将底灰墙面浇水均匀湿润，先刮一层薄薄的素水泥浆，随即抹罩面灰与分格条平，并用木杠横竖刮平，木抹子搓毛，铁抹子溜光、压实。等其表面无明水时，用软毛刷蘸水，垂直于地面向同一方向轻刷一遍，以保证面层灰颜色一致，避免出现收缩裂缝，随后将分格条起出，等灰层干后，用素水泥膏将缝勾好。难起的分格条不要硬起，防止棱角损坏，待灰层干透后补起，并补勾缝。5 抹滴水线：在抹檐口、窗台、窗眉、阳台、雨篷、压顶和突出墙面的腰线以及装饰凸线时，应将其上面作成向外的流水坡度，严禁出现倒坡。下面做滴水线（槽）。窗台上面的抹灰层应深入窗框下坎裁口内，堵塞密实，流水坡度及滴水线（槽）距外表面不小于40mm，滴水线深度和宽度一般不小于10mm，并应保证其流水坡度方向正确，如图4.2-1。抹滴水线（槽）应先抹立面，后抹顶面，再抹底面。分格条在底面灰层抹好后，即可拆除。图4.2-1 滴水线（槽）示意图6 养护：水泥砂浆抹灰常温24h后应喷水养护。冬期施工要有保温措施。5 质量验收5.1 一般规定5.1.1 抹灰工程验收时应检查下列文件和记录：1 抹灰工程的施工图、设计说明及其他设计文件。2 材料的产品合格证书、性能检测报告、进场验收记录和复验报告。3 隐蔽工程验收记录。4 施工记录。5.1.2 抹灰工程应对水泥的凝结时间和安定性进行复验。5.1.3 抹灰工程应对下列隐蔽工程项目进行验收：1 抹灰总厚度大于或等于35mm时的加强措施。2 不同材料基体交接处的加强措施。5.1.4 各分项工程的检验批应按下列规定划分：1 相同材料、工艺和施工条件的室外抹灰工程每5001000m2应划分为一个检验批，不足500m2也应划分为一个检验批。2 相同材料、工艺和施工条件的室内抹灰工程每50个自然间（大面积房间和走廊按抹灰面积30m2为一间）应划分为一个检验批，不足50间也应划分为一个检验批。5.1.5 检查数量应符合下列规定1 室内每个检验批应至少抽查10%，并不得少于3间；不足3间时应倒数检查。2 室外每个检验批每100m2应至少抽查一处，每处不得少于10 m2。5.1.6 外墙抹灰工程施工前应先安装钢木门窗框、护栏等，并应将墙上的施工孔洞堵塞密实。5.1.7 抹灰用的石灰膏的熟化期不应少于15d；罩面用的磨细石灰粉的熟化期不应少于3d。5.1.8 室内墙面、柱面和门洞口的阳角做法应符合设计要求。当无设计要求时，应采用 12水泥砂浆做暗护角，其高度不应低于2m，每侧宽度不应小于50mm。5.1.9 当要求抹灰层具有防水、防潮功能时，应采用防水砂浆。 5.1.10 各种砂浆抹灰层，在凝结前应防止快干、水冲、碰撞、振动和受冻，在凝结后应采取措施防止玷污和损坏。水泥砂浆抹灰层应在湿润条件下养护。5.1.11 外墙和顶棚的抹灰层与基层之间及各抹灰层之间必须粘结牢固。 5.2 主控项目5.2.1 抹灰前基层表面的尘土、污垢、油渍等应清除干净，并应洒水润湿。检查方法：检查施工记录。5.2.2 一般抹灰所用材料的品种和性能应符合设计要求。水泥的凝结时间和安定性复验应合格。砂浆的配合比应符合设计要求。检查方法：检查产品合格证书、进场验收记录、复验报告和施工记录。5.2.3 抹灰工程应分层进行。当抹灰总厚度大于或等于35mm时，应采取加强措施。不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于100mm。 检查方法：检查隐蔽工程验收记录和施工记录。5.2.4 抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。检查方法：观察；用小锤轻击检查；检查施工记录。5.3 一般项目5.3.1 一般抹灰工程的表面质量应符合下列规定：1 普通抹灰表面应光滑、洁净、接茬平整，分格缝应清晰。2 高级抹灰表面应光滑、洁净、颜色均匀、无抹纹，分格缝和灰线应清晰美观。检验方法：观察和手摸检查。5.3.2 护角、孔洞、槽、盒周围的抹灰表面应整齐、光滑；管道后面的抹灰表面应平整。检验方法：观察。5.3.3 抹灰层的总厚度应符合设计要求；水泥砂浆不得抹在石灰砂浆层上；罩面石膏灰不得抹在水泥砂浆层上。 检验方法：检查施工记录。5.3.4 抹灰分格缝的设置应符合设计要求，宽度和深度应均匀，表面应光滑，棱角应整齐。检验方法：观察；尺量检查。5.3.5 有排水要求的部位应做滴水线（槽）。滴水线（槽）应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度均不应小于10mm。检验方法：观察和尺量检查。5.3.6 一般抹灰工程质量的允许偏差符合表5.3-1的规定：表5.3-1 一般抹灰的允许偏差和检验方法项次项目允许偏差（mm）检验方法普通抹灰高级抹灰1立面垂直度43用2m垂直检测尺检查2表面平整度43用2m靠尺和塞尺检查3阴阳角方正43用直角检查尺检查4分格条（缝）直线度43拉5m线，不足5m拉通线，用钢直尺检查5墙裙，勒角上口直线度43拉5m线，不足5m拉通线，用钢直尺检查6 成品保护6.0.1 抹灰前必须将门、窗口与墙间的缝隙按工艺要求将其嵌塞密实，对木质门、窗口应采用薄钢板、木板或木架进行保护，对塑钢或金属门、窗口应采用贴膜保护。6.0.2 抹灰完成后应对墙面及门、窗口加以清洁保护，门窗口原有保护层如有损坏的应及时修补，确保完整直至竣工交验。6.0.3 在施工过程中，搬运材料、机具以及使用小手推车时，要特别小心，防止碰、撞、磕划墙面、门、窗口等。后期施工操作人员严禁蹬踩门、窗口、窗台，以防损坏棱角。6.0.4 抹灰时墙上的预埋件、线槽、盒、通风篦子、预留孔洞应采取保护措施，防止施工时灰浆漏入或堵塞。6.0.5 拆除脚手架、跳板、高马凳时要倍加小心，轻拿轻放，集中堆放整齐，以免撞坏门、窗口、墙面或棱角等。6.0.6 等抹灰层未充分凝结硬化前，防止快干、水冲、撞击、振动和挤压，以保证灰层不受损伤和足够的强度。7 安全、环保措施7.1 安全措施7.1.1 室内抹灰使用的木凳和金属脚手架等设施应平稳牢固，架上堆放材料不得过于集中，在同一跨度的脚手板内不应超过两人同时作业。7.1.2 不准在门窗、洗脸池等器物上搭设脚手板。阳台部位粉刷，外侧没有脚手架时，必须挂设安全网。7.1.3 使用砂浆机搅拌砂浆，往拌筒内投料时，拌叶转动时不得用脚踩或用铁铲、木棒等工具拨刮筒口的砂浆或材料。7.1.4 抹灰室内照明用电必须安装漏电保护器。地下室等潮湿场所抹灰必须使用安全电压照明。7.1.5 参加施工人员应遵章守纪，严禁酒后操作。7.1.6 机械操作人员必须身体健康，并经专业培训合格，持证上岗。7.1.7 凡患有高血压、心脏病、贫血病、癫痫病及不适宜高空作业人员不得从事高空作业。7.1.8 使用现场搅拌站时，应设置施工污水处理设施。施工污水未经处理不得随意排放，需要向施工区外排放时必须经相关部门批准方可排放。7.2 环保措施7.2.1 施工垃圾要集中堆放，严禁将垃圾随意堆放或抛撒。施工垃圾应由合格消纳单位组织消纳，严禁随意消纳。7.2.2 清理现场时，严禁将垃圾杂物从窗口、洞口、阳台等处采用抛撒运输方式，以防造成粉尘污染。7.2.3 施工现场使用或维修机械时，应有防滴漏油措施，严禁将机油抛洒、滴漏于地面，造成土壤污染。对废弃的机油、棉丝（布）等应集中回收，严禁随意丢弃或燃烧处理。7.2.4 砂子、石灰、水泥按规划集中存放，水泥不得露天存放。8 资料管理8.0.1 抹灰工程设计施工图、设计说明及其他设计文件。8.0.2 材料的产品合格证书、性能检测报告、进场验收记录、进场材料复验报告。8.0.3 工序交接检验记录。8.0.4 隐蔽工程验收记录。8.0.5 工程检验批检验记录。8.0.6 分项工程检验记录。20
