神华外管廊施工组织设计.docx

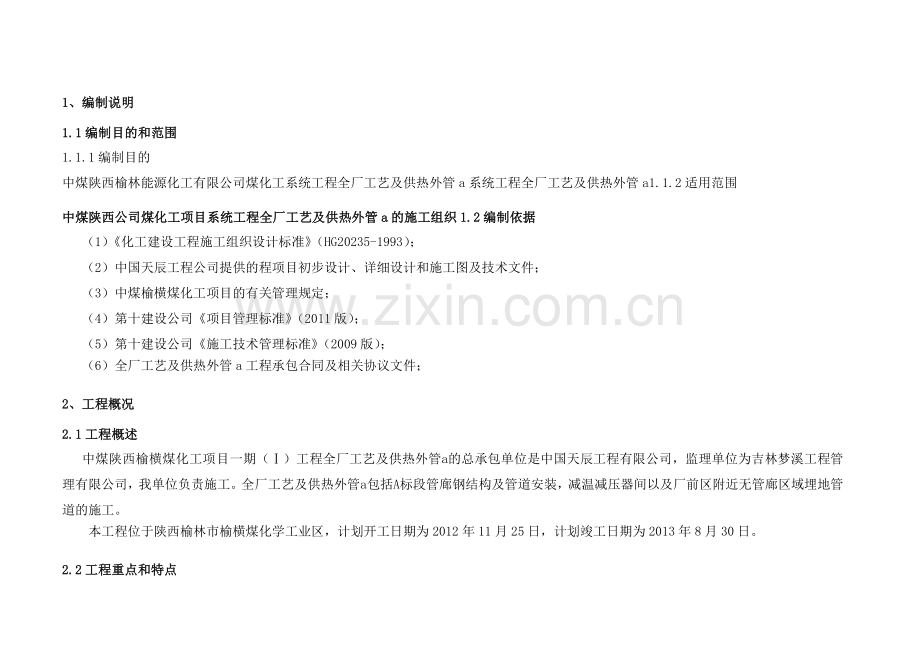

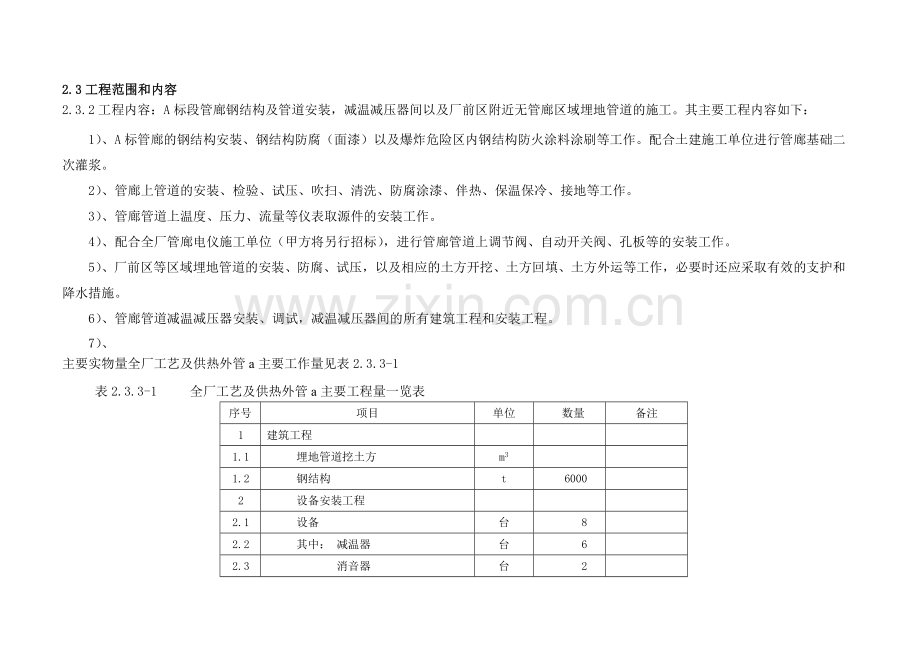

1、编制说明1.1编制目的和范围1.1.1编制目的中煤陕西榆林能源化工有限公司煤化工系统工程全厂工艺及供热外管a系统工程全厂工艺及供热外管a1.1.2适用范围中煤陕西公司煤化工项目系统工程全厂工艺及供热外管a的施工组织1.2编制依据（1）化工建设工程施工组织设计标准（HG20235-1993）；（2）中国天辰工程公司提供的程项目初步设计、详细设计和施工图及技术文件；（3）中煤榆横煤化工项目的有关管理规定；（4）第十建设公司项目管理标准（2011版）；（5）第十建设公司施工技术管理标准（2009版）；（6）全厂工艺及供热外管a工程承包合同及相关协议文件；2、工程概况2.1工程概述中煤陕西榆横煤化工项目一期（）工程全厂工艺及供热外管a的总承包单位是中国天辰工程有限公司，监理单位为吉林梦溪工程管理有限公司，我单位负责施工。全厂工艺及供热外管a包括A标段管廊钢结构及管道安装，减温减压器间以及厂前区附近无管廊区域埋地管道的施工。本工程位于陕西榆林市榆横煤化学工业区，计划开工日期为2012年11月25日，计划竣工日期为2013年8月30日。2.2工程重点和特点2.3工程范围和内容2.3.2工程内容：A标段管廊钢结构及管道安装，减温减压器间以及厂前区附近无管廊区域埋地管道的施工。其主要工程内容如下：1）、A标管廊的钢结构安装、钢结构防腐（面漆）以及爆炸危险区内钢结构防火涂料涂刷等工作。配合土建施工单位进行管廊基础二次灌浆。2）、管廊上管道的安装、检验、试压、吹扫、清洗、防腐涂漆、伴热、保温保冷、接地等工作。3）、管廊管道上温度、压力、流量等仪表取源件的安装工作。4）、配合全厂管廊电仪施工单位（甲方将另行招标），进行管廊管道上调节阀、自动开关阀、孔板等的安装工作。5）、厂前区等区域埋地管道的安装、防腐、试压，以及相应的土方开挖、土方回填、土方外运等工作，必要时还应采取有效的支护和降水措施。6）、管廊管道减温减压器安装、调试，减温减压器间的所有建筑工程和安装工程。7）、主要实物量全厂工艺及供热外管a主要工作量见表2.3.3-1表2.3.3-1 全厂工艺及供热外管a主要工程量一览表 序号项目单位数量备注1建筑工程1.1埋地管道挖土方m31.2钢结构t60002设备安装工程2.1设备台82.2其中： 减温器 台62.3消音器台23管道安装工程3.1管子m615733.2伴热管m259003.3氰聚塑直埋保温管m46163.4阀门个15944防腐保温4.1管道防腐面积m2351884.2管道保温m338384.3铝皮m2476005钢结构防火涂料t107.16减温减压站建筑工程6.1场地平整m26.2混凝土m358.96.3砖石砌体m36.476.4垫层砂石m3135.416.5钢结构t7.8 2.4工程自然条件2.4.12.4.2.4.2.4.2.4.2.4.2.4.2.5 工艺流程 管廊工艺是将自装置来的废气送至火炬。3.工程施工部署3.1施工进度控制、费用控制、质量控制和HSE控制目标3.1.1施工进度控制目标3.1.1.1施工总体部署全厂工艺及供热外管a施工分为以下五个阶段进行部署（实际施工过程中，各阶段的施工可根据情况适时加大各专业工程/工序间的交叉作业深度，以缩短工期）：第一阶段：施工准备阶段主攻目标：临设搭建、人员设备进场。（2012年10月12日之前）主要施工内容：搭建临时设施、地管人员、设备进场；施工技术准备，施工图纸审核，施工方案编制；施工人员调派，人员培训；第二阶段：土建施工阶段（2012年10月12日2013月4月20日）主攻目标：管廊钢结构施工。主要施工内容：管廊钢结构基本施工完。第三阶段：工艺管道预制、安装阶段（2013年5月1日2013年6月30日）主攻目标：管廊管道安装。主要施工内容：管廊工艺管道预制安装。第四阶段：设备、管道安装，电仪施工阶段（2013年5月1日2013年7月30日）主攻目标：设备安装、工艺管道安装，设备配管安装，装置电气、仪表施工，管道试压。主要施工内容：管廊：设备安装完，管道安装80，部分管道试压完。第五阶段：三查四定、扫尾和单机试车阶段（2013年7月15日2013年8月30日）主攻目标：工艺管道试压吹扫，机械单体试车，三查四定，整改扫尾。主要施工内容：泵试车，管道试吹扫、冲洗，装置机械完工。3.1.1.2施工进度计划施工工期计划及关键日期序号名称时间控制点备注全厂工艺及供热外管a1234567893.1.2费用控制目标4345万元。3.1.3质量控制目标按设计图纸、国家和行业施工技术规范及有关技术标准要求进行验收，总体工程质量达到单位工程合格率100，焊接一次合格率98%以上。系统开车一次成功，争创国家优质工程；质量事故为零。施工质量达到稳定长周期运行的要求。3.1.4HSE控制目标伤害、死亡事故为零； 损时事故为零； 可记录事故为零；环境事故为零； 火灾、爆炸事故为零； 车辆、设备事故为零；持续改进。3.2组织机构3.2.1项目组织机构针对中煤榆横煤化工项目的工程特点，由第十建设有限公司总部根据本公司项目管理办法，按照机构精炼、职责分明、协调有力的原则，由公司组建中煤榆林工程项目部，负责全厂工艺及供热外管a工程施工的组织、协调、管理和控制，确保安全、质量、工期、成本等目标的实现。项目部组织机构见图3.2.1。为使项目部得到有效的控制、管理和支持，总部通过互联网、传真、电话等现代化信息传递手段，同项目部建立频繁的业务联络，使现场情况得到及时的反馈，使总部能及时协调和修订工作计划，向项目部下达计划和协调指令，或在全公司范围内行使组织、协调手段和控制、管理职能向项目部提供技术、装备、资金和足够劳动力资源的支持。项目经理 丁永军项目副经理 管树鹏总工程师 郑华峰控制经理 曾繁荣经营管理部工程管理部安全管理部物资设备部综合办公室各专业施工队图3.2.1 项目部组织机构3.2.2岗位职责3.2.2.1 项目经理项目经理职责项目经理由公司主管领导授权，代表公司履行合同的义务和责任，并对本项目的工程质量、安全、进度、成本和文明施工负全部责任。领导项目部全体员工认真履行合同的各项义务和权力，自觉接受业主和监理机构的监督和指导。批准或审定各专业施工经理及各部门的计划、建议和方案，向各专业施工经理和各部门及各装置项目分部下达工作指令，定期检查各项业务工作，听取他们的工作汇报。 项目经理的主要工作任务 建立质量管理体系和安全管理体系并组织实施。 在授权范围内负责与业主各职能部门、设计单位、监理单位和供货商等的协调、解决项目中出现的问题。建立各装置项目分部，并对各装置项目分部的管理人员进行考核、评估。 负责项目的策划，确定项目实施的基本方法、程序，组织编制项目执行计划，明确项目的总目标和阶段目标，并将目标分解给各装置项目分部和各管理部门，使项目按照总目标的要求协调进行。 负责项目的决策工作，领导制订各装置项目分部和各管理部门的工作目标，审批各管理部的工作标准和工作程序，指导项目的采购、施工、开车以及项目的质量管理、财务管理、进度管理、投资管理、行政管理等各项工作，对项目合同规定的工作任务和工作质量负责，并及时采取措施处理项目出现的问题。 定期向公司的项目上级主管部门报告项目的进展情况及项目实施中的重大问题，并负责请求公司主管和有关部门协调及解决项目实施中的重大问题。 负责合同规定的工程交接、试运行、竣工验收、工程结算、财务结算，组织编制项目总结、文件资料的整理归档和项目的完工报告。3.2.2.2项目副经理 项目副经理职责按项目经理批准的各项进度计划，在满足质量、安全和技术要求的前提下，实施现场各自专业范围内的施工组织、指挥和协调并领导各部门的工作。带领各级施工人员执行项目部下达的各项工作计划并支持与协助质量经理、HSE经理、总工程师和各部门的工作。 项目副经理的主要工作任务 按照合同条款，核实并接受业主提供的施工条件及资料，如坐标点、施工用水电的接口点、临时设施用地、运输条件等。 根据项目合同，编制施工计划，明确项目的施工工程范围、任务、施工组织方式、施工准备工作、施工的质量、进度、费用控制的原则和方法。 根据总进度计划，编制施工计划、设备进场计划、费用使用计划，经项目经理批准后执行。 建立材料、设备的检查程序，建立仓库管理。 协同HSE经理对施工过程中的安全、环卫的管理。 会同采购经理和采购经理设备进场、交接工作。 会同控制经理，执行费用控制计划，进度控制计划。 组织对施工分包投标的技术标评审工作。 编制项目施工竣工资料，协助项目经理办理工程交接。 编制项目完工报告，施工总结。3.2.2.3 控制经理 控制经理的职责在项目经理领导下，全面负责项目的投资和进度控制工作，领导经营管理部、物资供应部、财务管理部的工作，参加业主组织的调度会，接收业主在投资、进度方面的要求、监督与指导。 协助项目经理/现场经理做好现场施工分包商的管理和协调工作。 协助项目经理负责项目的进度控制和管理。 现场项目组与公司其他部门的协调工作。 负责设备/材料的进场、退场及实施进行协调和管理 控制经理的主要工作任务 在项目经理的领导下，汇总编制项目的详细的全面的进度计划，并形成总进度表、月进度计划表、周进度计划表，分发各相关单位和部门经理。 监督上述进度计划的执行情况，并就进度计划的调整协调。 对分包商文件、资料、批文进行管理，对分包商的现场行为、实施状态进行监督，并编制检查报告提交项目经理。 对业主、监理方和其他第三方来文件进行管理，并分发和监督回复。 确定设备/材料具体的进场时间和顺序，及时与采购经理协调，以配合施工进度。 负责现场的信息管理，文件资料管理，编制现场管理日志。3.2.2.4 总工程师职责在项目经理领导下，全面负责项目的技术管理工作，主持技术管理重大决策、施工技术文件审批和对外技术协调，组织有关施工技术人员参加设计交底、图纸会审及专题技术会议，接受业主和监理机构在技术管理工作方面的要求、监督和指导，充分发挥技术管理对项目施工过程控制、管理、协调和监督、指导作用。有权调配项目各专业范围内的劳动力、机具和材料，协调相关部门的工作。3.2.3 项目部主要部门职责3.2.3.1 工程管理部职责 在总工程师和项目经理的领导下，具体负责现场的施工技术管理、档案文件管理、图纸、资料管理、设计联络管理、监理业务联络、编制和提供施工组织设计、技术方案、技术交底等作业指导文件。协助安全、质量监督人员做好管理工作。负责交、竣工技术文件的填写、编辑和移交工作。进度控制和内外协调，依据项目总体计划要求编制月、周作业计划，向例会提交进度报告。组织、协调各部门和各作业层之间的工作，有权按计划调配现场的人员、机具和各类施工资源。负责对外联络。在项目经理的领导下，具体负责现场的质量管理和监督检查工作。依据技术文件和质量检查、检验计划及总承包商质量监督、监察管理办法的要求行使监督、检查权力。有权对违犯规则的现象和人员进行处罚、停工直至驱逐出现场的权力。负责协调各部门和各作业层之间有关施工质量方面的工作和对外业务联络。会同物资供应部做好材料、设备的质量检查及现场的计量管理工作。3.2.3.2 安全管理部职责 在项目经理的领导下，具体负责现场的HSE管理和现场的治安保卫工作。依据技术文件和安全监察规程行使监督、检查权力。有权对违犯规则的现象和人员进行处罚、停工直至驱逐出现场的权力。负责协调各部门和各作业层之间有关安全方面的工作和对外业务联络。会同物资供应部做好材料、设备的安全防火和消防管理工作。3.2.3.3 经营管理部职责 经营管理部在控制经理的领导下，具体负责预算管理、合同管理、成本预测、预结算管理、计划统计管理、分包商管理。向财务管理部和各执行层提供成本预测和成本控制计划，监督合同执行情况。负责合同谈判和签订业务。监督、检测现场实际成本的构成和执行情况。3.2.3.4 物资供应部职责 在技术负责人和施工经理领导下，负责物质的采购计划、采购催运、设备材料运输、物资检验、物资保管、材料发放及机具管理。按总体计划和月进度计划编制材料采购计划和采购任务书，做好物资的仓储管理和发放回收工作。3.2.3.5 综合办公室 在主管经理直接领导下，负责劳资管理、营地管理、膳宿管理、后勤治安保卫和医疗保健。为确保项目施工安全、质量和进度提供完善的后勤和保安保障。在项目经理的领导下，具体负责会计管理、财务管理、在控制经理指导下，做好项目部的成本核算工作、劳动工资管理。按照项目经理批准的成本控制计划控制资金支出，根据各项进度计划编制每月资金使用计划，保障施工进度对资金的需求。按财务管理制度和市场价格水平核销各项费用支出。3.2.3.6 施工队及施工班组 由施工经理领导，负责项目具体施工任务的实施，是项目部的作业层。3.3资源动员策略3.3.1针对中煤榆林煤制烯烃项目的工程特点，根据施工计划，合理调动、分配公司人力、机具资源，我公司中煤榆林项目部对参加工程建设的人员、物资、设备进行统一组织、合理协调。3.3.2准确掌握工程材料、设备到场信息，及时调整施工的人力、机具、资金，使之分配利用合理。3.3.3加强与公司总部的信息传递，使现场情况得到及时的反馈，使总部能及时协调和修订工作计划，向项目部下达计划和协调指令，或在全公司范围内行使组织、协调手段和控制、管理职能向项目部提供技术、装备、资金和足够劳动力资源的支持。同时，总部定期或不定期的派出有关业务部门专业人员组成的检查组到项目部现场进行业务检查和工作指导，以保证合同内容正常履行，以保障业主投资目的和建设目标预期到达。3.4施工管理体系3.4.1项目质量管理组织机构及职责3.4.1.1质量管理组织机构见图3.4.1.13.4.1.2机构职责（1）工程管理部门及技术、专职质量检查人员作用和职责a及时、准确的编制施工技术方案，方案中要明确技术、质量要求和标准，作为施工、质量控制及检查的指导依据；b指导并协助施工班组将施工方案中的技术要求、质量控制措施落实到具体工作中； c负责督促施工队、施工班组按照质量控制措施进行实施，对具体质量控制措施实施情况进行监督、检查； 地方政府监督部门中煤陕西榆林能源化工有限公司吉林梦溪工程管理有限公司中国天辰工程有限公司项目经理：丁永军控制经理：曾繁荣总工程师：郑华峰项目副经理：管树鹏工程质量部邓桂红安全部李永顺供应部张言景经营部姜磊办公室闫力系统外管各施工队图3.4.1.1 质量管理组织机构d负责对工程的过程质量进行检查、监督及控制；e协助物资供应人员对施工所需的原材料、设备进行共检；f参加质量大检查，提供已完工程的交工技术资料备查，协助质量检查人员对发现的质量问题进行剖析并制定整改、预防措施；g负责项目日常质量管理工作的具体实施；h负责对项目工程过程质量的检查、监督及控制；i负责工序质量的检查、控制，对分项、分部工程、单位工程进行监督、检查、评价，并负责质量评定资料的整理及归档工作；j负责督促施工队、施工班组按照质量控制措施进行施工，并对具体质量控制措施实施情况进行监督、检查；k对重要工序及隐蔽工程进行旁站监督、检查；l协助物资供应人员对施工所需的原材料、设备进行共检；m组织项目质量大检查，对发现的质量问题进行剖析并提出质量整改及预防措施，负责监督质量整改措施的实施情况，负责质量大检查报告整理、质量整改的反馈、阶段质量工作的总结、下步质量管理的重点安排，及时向上级质量管理部门的汇报；（2）物资设备部门作用和职责a负责对施工所需原材料、设备的接受验证工作；b负责对甲供原材料、设备的质量证明文件的收集、审核、整理、保管、归档工作；c对自购材料的报批及质量证明文件的收集、审核、整理、保管、归档工作； d负责代用材料的手续办理；e负责紧急放行材料的手续办理及补充资料的整理；f负责对供方的资质、质量保证能力的评审并提供完整的评审记录备案以供检查；g负责所有原材料的发放，并保证发放出的材料均具有合格的质量证明文件并保证质量合格，同时保证发放的材料与领用的材料的一致；h负责所有原材料分类保管及标识的管理，按照项目部的统一规定进行分类标识；（3）办公室作用和职责保证施工现场质量管理及控制措施落实所需的资金；（4）经营部门作用和职责a负责工程合同签定和评审；b负责审查分包方是否具有质量保证能力及以往工程的质量管理业绩；3.4.2质量管理体系及职责3.4.2.1 质量管理体系见图3.4.2.1本项目部由项目经理为质量第一责任人，项目总工程师任质量保证工程师，依据项目工程的性质和范围，组建项目工程质量管理体系，专项质量保证体系组建的时间与项目工程施工各阶段保持同步，并以我公司文件的形式予以任命。项目责任工程师：郑华峰焊接责任工程师检验责任工程师热处理责任工程师静设备责任工程师动设备责任工程师结构责任工程师器材责任工程师仪表责任工程师电气责任工程师管道责任工程师各专业施工队及班组人员质量经理：邓桂红项目经理：丁永军起重机械责任工程师：图3.4.2.1 质量管理体系3.4.2.2 质量责任人员职责 项目经理负责新技术、新工艺、先进设备、先进管理方法在项目部推广和使用，开展技术攻关活动，提高质量管理水平。负责组织编制工程施工组织设计、施工技术方案与技术措施，处理施工技术变更事宜，负责项目质量保证和质量控制体系的运行管理。参加有关方面召开的质量会议。工程项目施工过程中应在施工现场。不在现场时应有书面文件指定委托人实施现场质量控制。质量检查员 负责分管业务范围内的质量管理工作，严格执行施工验收规范、质量评定标准、设计施工图纸、施工技术文件和质量管理规章制度。对现场施工质量实施过程监督、检查、指导，且对本专业范围内的特殊过程进行全过程跟踪监控。 施工作业人员质量职责 严格按图纸、技术措施/作业指导书和岗位操作规程进行施工，保证施工质量。接受质量监督部门的检查、指导。3.4.3 HSE管理体系3.4.3.1 HSE方针/目标公司HSE管理方针： 安全第一，预防为主；全员动手，综合治理；改善环境，保护健康；科学管理，持续发展。公司HSE目标： 强化全员的HSE教育培训，增强员工的HSE管理意识； 开展危害控制和隐患治理，防止事故发生和环境污染； 创造良好的工作生活环境，确保施工安全和员工健康。3.4.3.2 项目HSE组织机构见图3.4.3.2中煤陕西榆林能源化工有限公司安全第一责任人项目经理：丁永军吉林梦溪工程管理有限公司中国天辰工程有限公司HSE主管副经理：管树鹏安全管理部：李永顺各施工队、班组图3.4.3.2 项目HSE组织机构3.4.3.3项目主要管理人员、部门的HSE职责 项目经理职责-项目经理对该项目的安全、健康、环境全面负责，为第一责任人；-贯彻执行国家政策和法令，贯彻执行业主的HSE规定；-组织项目部HSE管理体系的建立及实施工作，合理组织资源配置；-主持召开项目部HSE例会，及时解决重大安全、健康、环境问题；-组织重大事故的调查、分析和处理，并及时上报上级部门； HSE主管副经理职责-直接领导本项目HSE管理部工作，对本项目HSE管理工作负责；-组织对员工进行HSE培训与教育，定期进行HSE考核；-组织制定本项目HSE策划，HSE技术措施，并负责组织实施；-定期主持召开HSE例会。审核HSE工作计划，协调、解决HSE管理问题；-定期组织本项目HSE检查，及时进行隐患治理，改善员工的工作条件；-负责确保受限空间作业程序的签发和执行；-组织并参与各类事故的调查、分析和处理，并及时上报有关部门；-定期组织对员工进行医疗检查，确认其适合工作的能力。HSE管理部职责-贯彻国家、地方政府和集团公司有关HSE管理的方针、政策、法律、法规和标准，在经理和安全经理的领导下，负责日常的HSE管理工作。-组织制定、修订项目部HSE管理体系文件，负责项目部体系运行的管理和监督，处理HSE管理体系运行中的有关事项。-积极贯彻执行HSE管理的方针目标，并负责目标的分解和落实。-负责监督检查HSE工作的贯彻执行情况，组织HSE定期与专项检查。-负责组织HSE的教育和培训工作。-组织参加一般事故的调查、分析、处理，并负责统计、上报。3.5三级质量控制点划分3.5.1质量控制点（1） 根据工程项目施工工序中质量检查项目的重要程度，工程项目质量控制设A、B、C三种检测点，做好质量控制点计划，该计划经业主、监理批准后在工作中严格执行。1) A级检查控制点是影响质量的最重要检查项目，需停工待检，由施工单位、监理公司、业主有关专业人员检查确认。2) B级检查控制点为重要的工序质量控制点，由施工单位、监理公司双方有关专业人员检查确认。3) C级为一般工序质量控制点，由施工单位有关专业人员检查确认。序号质量检测点控 制 要 素1A点至少提前24小时以书面形式通知项目组和监理，由施工单位、监理公司、业主有关专业人员在停工当天进行检查，检查合格会签有关文件。2B点提前24小时通知，施工单位与监理现场检查。3C点施工单位自检，监理现场不定期巡查，如发现有不符合施工规范、标准，书面或口头通知限期整改。（2） 各工序质量控制点进行检查时，施工单位应首先提供必要的有关见证资料或自检记录。（3） 对每一控制等级，必须进行严格的检查确认，某一工序未经有关专业人员检查确认签证，施工单位不得进入下一工序施工。3.5.2 本工程质量要点控制土建工程质量控制点等级划分表序号质量控制点检查、检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注1地基基础1.1土方工程1.1.1测量定位建筑地基基础工程施工质量验收规范（GB50202-2002） 施工方案坐标、高程的原始依据，测量成果。工程定位测量记录SH/T3503-J203AHR1.1.2项目场地平整方格网的制定，标高的验收；土方机械的选型 ；堆放场地运输线路的选择。验收记录AW1.1.3基槽、基坑土方开挖标高、长度、宽度、边坡、基底土性。土方开挖工程检验批质量验收记录 010101BR1.1.4地基验槽基底土性、标高、开挖尺寸等地基验槽记录 SH/T3503-J201AHR1.1.5土方回填土方分层夯实系数、垃圾的清理土方回填工程检验批质量验收记录 010102BR2基础和主体结构2.1混凝土基础和混凝土结构2.1.1模板安装(含预制构件)工程混凝土结构工程施工质量验收规范（ GB50204 2010） 施工方案 设备吊装方案模板支撑、立柱位置和垫板，模板起拱高度，预埋件、预留孔的位置，模板的拼装、接缝；木模板湿润；模板与混凝土 的接触面应清理；模板内的杂物应清理；隔离剂不得沾污钢筋。大体积混凝土模板侧压力、保温计算。施工记录，处理方案，模板安装(含预制构件)工程检 验批质量验收记录 010601（1）/020101（1）/020106（1）BR2.1.2模板安装工程大体积混凝土模板侧压力计算和安装验收；大体积混凝土模板支撑架的计算和安装验收；冬季混凝土施工模板保温的计 算和安装验收；混凝土表面有装饰效果的模板安装验收。进 口设备、重要的、大型设备基础定位模板的制作和安装模板安装工程检验批质量验收 记录 010601（1）/020101（1）/020106（1）AWR2.1.3模板拆除工程底模及其支架拆除时的混凝土强度；后张法预应力构件侧模和底模的拆除时间；后浇带拆模和支顶。模板拆除工程检验批质量验收记录 010601（2）/020101（2）BR序号质量控制点检查、检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注2.1.4钢筋原材料混凝土结构工程施工质量验收规范（ GB50204 2010） 施工方案 设备吊装方案力学性能检验；抗震用钢筋强度实测值.钢筋原材料检验批质量验收记录 010602（1）/020102（1）BR2.1.5钢筋加工受力钢筋的弯钩和弯折；箍筋弯钩形式。钢筋加工检验批质量验收记录010602（2）/020102（2）BR2.1.6钢筋连接纵向受力钢筋的连接方式；机械连接和焊接接头的力学性能；钢筋连接检验批质量验收记录010602（3）/ 020102（3）BR2.1.7钢筋安装受力钢筋的品种、级别。规格和数量；机械连接、焊接的接头面积百分率，钢筋弯起点位置（mm）；绑扎搭接接头面积 百分率和搭接长度。钢筋安装检验批质量验收记录010602（4）/020102（4）BR2.1.7钢筋安装进口设备基础；压缩机基础；多种设备安装的框架及基础。钢筋安装检验批质量验收记录010602（4）/020102（4）AWR2.1.8混凝土原材料水泥进场检验；砂、石子的进场检验；外加剂质量及应用。混凝土原材料检验批质量验收记录 010603（1）/020103（2）BR2.1.9混凝土配合比设计普通混凝土配合比设计，抗冻、抗渗、高强、大体积的混凝 土配合比设计混凝土配合比设计检验批质量验收记录 010603（2）/020103（2）AHR2.1.10混凝土配合比设计普通混凝土配合比设计；施工配合比的调整；抗冻、抗渗、 高强、大体积的混凝土配合比设计混凝土配合比设计检验批质量验收记录 010603（2）/020103（2）BR2.1.11混凝土施工混凝土试块留置和留置计划；混凝土运输、浇筑及间歇时间；施工缝留置位置和处理。混凝土施工检验批质量验收记录 010603（3）/020103（3）BR2.1.12现浇结构外观质量一般缺陷现浇结构外观质量检验批质量验收记录 010603（4）/020105（1）；BR2.1.13现浇结构外观质量严重缺陷现浇结构外观质量检验批质量验收记录 010603（4）/020105（1）；AHR2.1.14现浇结构尺寸偏差有影响结构性能和使用功能的尺寸偏差；对有超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单 位提出技术处理方案，并经监理(建设)单位认可后进行处 理。对经处理的部位，应重新检查验收。AHR序号质量控制点检查、检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注2.1.15现浇结构尺寸偏差混凝土结构工程施工质量验收规范（ GB50204 2010） 施工方案 设备吊装方案不应有影响结构性能和使用功能的尺寸偏差；对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工 单位提出技术处理方案，并经监理(建设)单位认可后进行处 理。对经处理的部位，应重新检查验收； 轴线位置、垂直 度、电梯井、预埋件位置等现浇结构尺寸偏差检验批质量 验收记录 010603（5）/020105BR2.1.16混凝土设备基础尺寸偏差有影响结构性能和使用功能的尺寸偏差；对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位.。AHR2.1.17混凝土设备基础尺寸偏差不应有影响结构性能和使用功能的尺寸偏差；对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，如果有对 经处理的部位，应重新检查验收。坐标位置，不同平面标高 预埋地脚螺栓（孔），垂直度等混凝土设备基础尺寸偏差检验 批质量验收记录 010603（6）和处理方案BR2.1.18混凝土养护养护时间、方式；保温、保湿的材料。施工日志或施工记录B2.1.19设备基础验收尺寸偏差、标高、轴线；预留孔、预埋件中心位置；混凝土强度等级。验收记录AHR2.1.20设备基础交接相互检验。交接记录AWR2.1.21混凝土基础或主体结构验收建筑工程施工质量统一验收标准GB50300-2001对大量的分批验收钢结构安装基础，确保钢结构形成稳定结构单元；安全和功能检验；观感质量验收；质量控制资料。分部（子分部）工程验收记录F.0.1AHR2.2砌体结构(含基础)2.2.1砌体工程砌体工程施工质量验收 规范（GB502032002）水泥安定性复验；不同品种不得混合使用；外加剂的使用；砌体质量等级控制。冬季施工砌体用砖或其它块材不得遭水 浸冻；拌制用砂不得含有冰块。拉结筋或后置拉结筋等。各种砌体验收记录或相关检测 报告BR2.2.2砖砌体工程砖强度等级；砂浆强度等级；斜槎留置；直槎拉结钢筋及接槎处理；砂浆饱满度；垂直度(每层)；轴线位移；组砌方法 拉结筋或后置拉结筋等。砖砌体工程检验批质量验收记录 010701/020301AWR2.2.3混凝土小型空心砌块砌体工程小砌块强度等级；砂浆强度等级水平灰缝饱满度；竖向灰缝饱满度；轴线位移垂直度(每层)。承重墙体严禁使用断裂小 砌块；小砌块应底面朝上反砌于墙上。混凝土小型空心砌块砌体工程检验批质量验收记录010702/020302BR2.2.4砌体结构基础或主体验收建筑工程施工质量统一 验收标准GB50300-2001原材料质量合格证和质量合格签定文件；半成品合格证书；施工记录及隐蔽工程验收文件；检测试验和见证取样文件； 安全和功能检查；其它必须提供的文件和记录分部（子分部）工程验收记录F.0.1AHR序号质量控制点检查、检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注3地面3.1基土建筑地面工程施工质量验收规范（GB502092002）基土严禁用淤泥、腐植土、冻土、耕植土、膨胀土和含有有机物质大于 8%的土作为填土；基土应均匀密实。基 土 检 验 批 质 量 验 收 记 录 ：030101BR3.2灰土、三合土、炉渣、水泥混凝 土垫层灰土体积比的控制；炉渣不得含有未燃尽的煤块；混凝土层 厚度、下表面的湿润。灰土、三合土、炉渣、水泥混凝土 垫 层 检 验 批 质 量 验 收 记 录030102BR3.3砂、砂石、碎石、碎砖垫层砂、石不得含有有机杂质；碎石强度均匀，碎砖不得含有酥脆的砖。砂、砂石、碎石、碎砖垫层检验批质量验收记录 030103BR3.4找平层有防水要求的建筑地面工程的立管、套管、地漏处检查（不得漏水）；地面坡向正确、无积水；找平层质量。找 平 层 检 验 批 质 量 验 收 记 录030104BR3.5隔离层民用建筑工程室内环污染控制规范（ GB50325 2010）隔离层材料的认定；细部防水隔离层的铺设；蓄水试验，楼板上厕浴间混凝土翻边；隔 离 层 检 验 批 质 量 验 收 记 录030105BR3.6隔离层防水隔离层，坡度，排水通畅；厕浴间的蓄水实验。隔 离 层 检 验 批 质 量 验 收 记 录030105AWR3.7填充层填充层材料铺平拍实，厕浴间严禁用建筑垃圾填充。填 充 层 检 验 批 质 量 验 收 记 录030106BR3.8水泥混凝土整体面层工程混凝土强度等级；与基层结合牢固、无空鼓、裂缝。（400cm2水泥混凝土整体面层工程检验批质量验收记录 030107BR3.9水泥砂浆面层不同强度等级水泥严禁混用；砂应为中粗砂；水泥砂浆体积比控制；基层清理干净。水泥砂浆面层检验批质量验收记录 030108BR3.10砖面层品种、颜色进行报验；面层与下一层的结合(粘贴)应牢固，无空鼓。面层坡度。砖 面 层 检 验 批 质 量 验 收 记 录030113BR3.11砖面层样品见证；品种、颜色、质量（等级）、产地。施工记录AFH3.12地面验收原材料质量合格证和质量合格签定文件；
