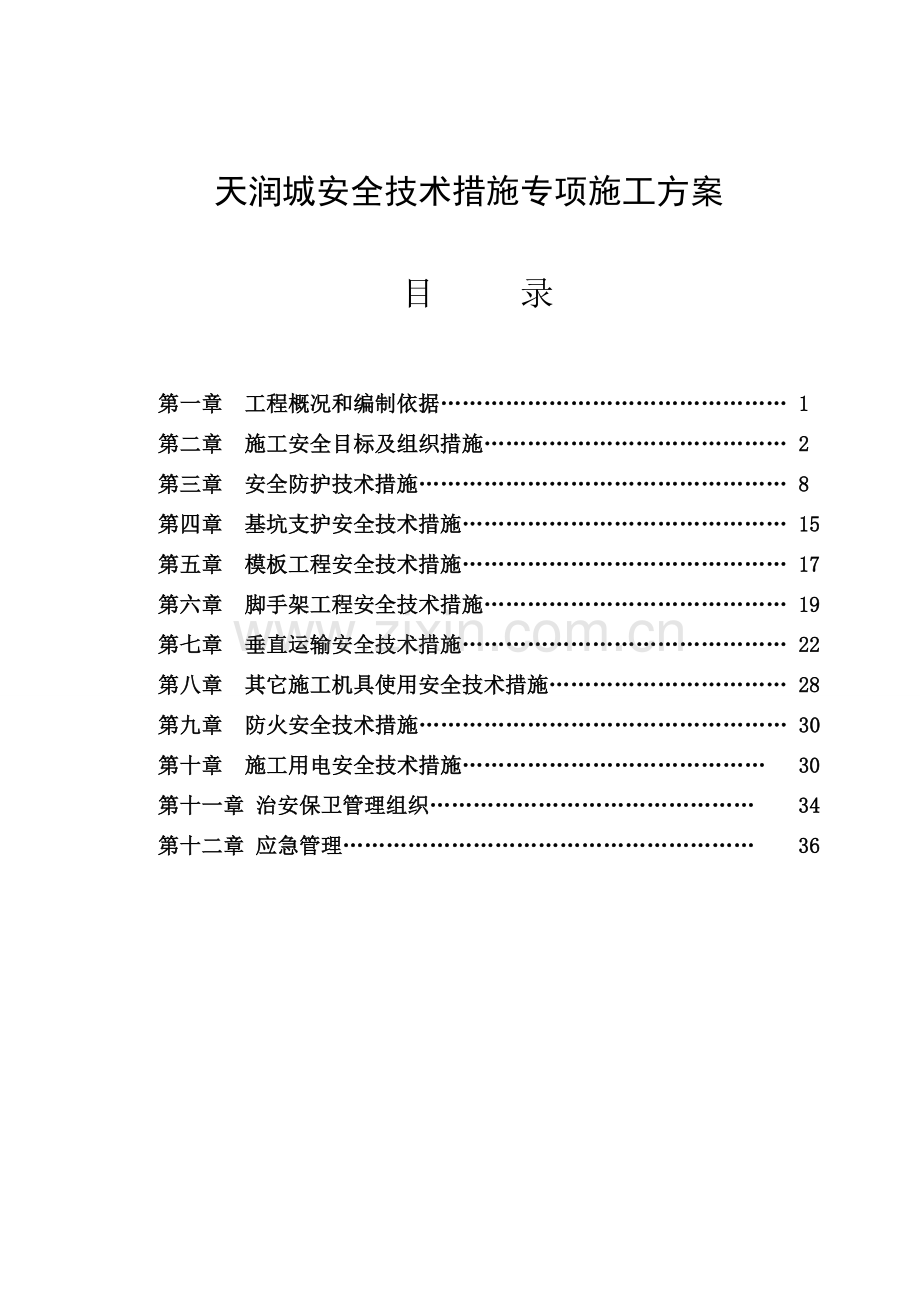

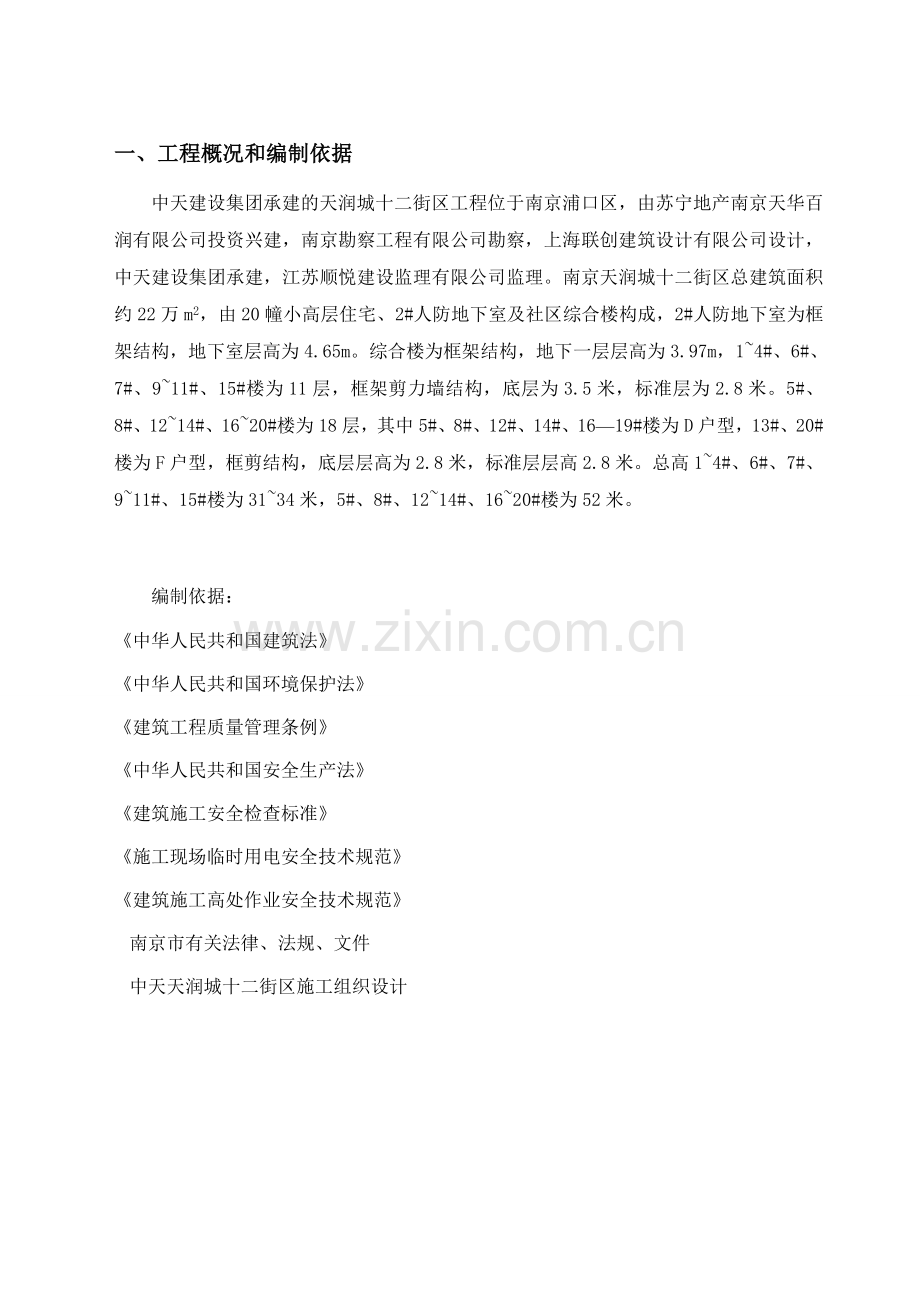

天润城安全技术措施专项施工方案 目 录第一章 工程概况和编制依据 1第二章 施工安全目标及组织措施 2第三章 安全防护技术措施 8第四章 基坑支护安全技术措施 15第五章 模板工程安全技术措施 17第六章 脚手架工程安全技术措施 19第七章 垂直运输安全技术措施 22第八章 其它施工机具使用安全技术措施 28第九章 防火安全技术措施 30第十章 施工用电安全技术措施 30第十一章 治安保卫管理组织 34第十二章 应急管理 36一、工程概况和编制依据中天建设集团承建的天润城十二街区工程位于南京浦口区，由苏宁地产南京天华百润有限公司投资兴建，南京勘察工程有限公司勘察，上海联创建筑设计有限公司设计，中天建设集团承建，江苏顺悦建设监理有限公司监理。南京天润城十二街区总建筑面积约22万m2，由20幢小高层住宅、2#人防地下室及社区综合楼构成，2#人防地下室为框架结构，地下室层高为4.65m。综合楼为框架结构，地下一层层高为3.97m，14#、6#、7#、911#、15#楼为11层，框架剪力墙结构，底层为3.5米，标准层为2.8米。5#、8#、1214#、1620#楼为18层，其中5#、8#、12#、14#、1619#楼为D户型，13#、20#楼为F户型，框剪结构，底层层高为2.8米，标准层层高2.8米。总高14#、6#、7#、911#、15#楼为3134米，5#、8#、1214#、1620#楼为52米。编制依据：中华人民共和国建筑法中华人民共和国环境保护法建筑工程质量管理条例中华人民共和国安全生产法建筑施工安全检查标准施工现场临时用电安全技术规范建筑施工高处作业安全技术规范南京市有关法律、法规、文件中天天润城十二街区施工组织设计二、施工安全目标及组织措施1、安全管理目标1）、 无死亡事故，无人重伤，千人轻伤率2；2）、 无火灾事故，无中毒事故，无触电事故，无坍塌事故，无高处坠落事故，无交通事故；3）、 安全文明施工合格率100%，优良率90%以上，创江苏省文明标化工地。4）、 劳保用品发放率100%，有害作业点达标率100%；5）、 无职业病，传染病零传染；6）、 普通员工进场安全教育率100%以上，特种作业每月安全教育频率不少于2次。7）、 全面执行JGJ59-99建筑施工安全检查标准、JGJ46-2005施工现场临时用电安全技术规范、JGJ80-91建筑施工高处作业安全技术规范等建设部最新颁布的各种规范标准，并借鉴上海施工现场管理的先进经验，在施工安全管理方面达到淮安市一流水平。以“新概念、新环境、新品质”的“三新”工程建设为目标，利用各种科学的管理手段使施工现场管理不断跃上新台阶，彻底改变工地脏、乱、差的现象，创建警民共建工地，积极配合建设方销售和治安管理工作，维护、建设我公司的良好形象。2、 安全组织措施坚持贯彻以防为主的方针，层层制定并落实安全生产责任制，做到分清责任，明确目标，把安全生产目标层层分解到各个施工工序和操作人员中去。建立健全安全生产保证体系，运用“全管”的方法，分阶段、按部位地做好各项安全、教育、防护工作，使之做到经常化、制度化、标准化。配备专职安全员和各施工班组兼职安全员，负责管理安全生产工作，在项目部质安科的指导下，进行定期和不定期的安全检查，包括安全生产、安全设施检查，每天进行不定时地现场巡查，定期总结,加强工地管理层的安全教育，对安全隐患采取以预防为主的方针，严格执行对安全事故处理“四不放过”的原则，以保证工地安全生产的顺利进行。结合本工程实际情况，我项目部成立以项目经理为首的安全生产管理小组，设定安全主任一名,各生产班组设兼职安全员从事安全情况监督与反馈信息工作，从而建立起一套完整有效的管理体系。专职安全主任和兼职安全员职责要严格管理。安全生产小组每星期活动一次，进行安全检查，发现隐患，立即整改。3、安全组织机构组 长：斯某某副组长：胡某某、郭某某组 员：卢某某、董某某、徐某某、赵某某、赵某某、各施工班组安全员安全技术：杜某某安全管理：王某某、蔡某某现场安全落实：徐某某、赵某某、赵某某、各施工班组现场负责人后勤安全：胡某某安全材料：胡某某安全资料：赵某某4、安全管理责任安全管理第一责任人：斯某某；安全现场负责人：赵某某、徐某某组长责任：对项目所有的安全问题负第一责任，对现场安全工作总体管理；副组长责任：对项目现场的管理直接负责，对现场人员、设备管理、安全布置、安全材料等进行安全调配和教育管理；组员：根据不同的分工进行专项管理。周边环境防火与卫生用电设施环境卫生社会治安出入区施工用电施工照明机械用电现场设施配电用房防火控制材料库房木工用房房技术档案动火作业安全防护机械伤害高处作业安全通道四口五临边边施工现场主 控 点附：施工安全防护工作系统图5、 安全管理制度本工程是一个多工种交叉施工的大型施工现场，平行交叉作业、共用平面和空间的情况很多，需要互相制约协作，才能保证安全生产。仅靠各个分包或单项作业班组进行独立的安全管理，起不到对施工现场全面的控制作用。因此，我们建立了以公司经理为项目安全生产第一责任人，下至项目经理、项目安全主管、专（兼）职安全员为一个安全管理系统，项目经理是项目安全生产直接责任人，每位工长既是安全监督，也是其所负责的分项工程施工的安全第一责任人，各班组长负责该班的安全工作，兼职安全员协助项目安全主管工作，这样就形成了人人注意安全，人人管安全的齐抓共管的局面。在这一套管理模式下，我们对其中的每个成员规定了各自在安全生产管理上的职责，即制订了上至项目经理、下至作业工人的安全生产责任制。安全宣传与教育是防止职工产生不安全行为、减少人为失误的重要途径，制定了安全教育制度，包括三级安全教育制度、日常安全教育制度以及特种作业人员安全教育制度。消除安全隐患是保证安全生产的关键，而安全检查是消除安全隐患的有力手段之一，特制定了安全检查制度，包括日常、定期、综合、专业四种检查形式。安全检查坚持领导与群众相结合、综合检查与专业检查相结合、检查与整改相结合的原则。检查内容包括：查思想、查领导、查制度、查安全教育培训、查安全设施、查机械设备、查安全纪律以及劳保用品的使用。安全教育的内容类 别安全教育的重要性内 容安全思想教育安全生产的思想基础尊重人、关心人、爱护人的思想教育，党和国家安全生产劳动保护方针，政策安全与生产辩证关系教育，三热爱教育、共产主义协作风格教育、职业道德教育安全知识教育安全生产的重点内容施工生产一般流程；环境、区域概括介绍，安全生产一般注意事项；企业内外典型事故案例简介与分析；工种岗位安全生产知识。安全技术教育安全生产技术、安全技术操作规程。安全法制教育安全生产的必备知识安全生产法规和责任制度，法律上有关条文；安全生产规章制度；摘要介绍受处分的先例安全纪律教育职工守则、劳动纪律、安全生产奖惩制度6、安全教育制度新进场员工在进入项目施工，必须经过公司、项目、施工队教育，即经过三级别的教育后，员工需在安全教育考试合格后方可作业。已经进场施工人员每个月必须进行安全再教育，教育内容须根据工作特点调整，分作业阶段和作业部位，针对性的教育，如地下室阶段的特点是作业场地大，作业强度高，因此疲劳作业和夜间施工是一个重点。专项教育和新环境教育结合，对于不同工种，必须按照工种特点进行针对性教育，特种作业人员必须专项教育；新环境教育主要是针对同一工种不同时期、不同部位进行，如木工在地下室阶段和标准层出于不同环境，危险源不同，必须专项分析，特定说明。施工现场安全程序管理人员安全培训特种工人培训教育工人进场三级教育班前教育技术交底邀请专家讲课、安全资料下发、考试并填写培训档案集中授课查验上岗证，填写教育卡三检查、班前工具检查、日安全注意事项安全资料下发，批阅教育试卷填写教育卡组织安全教育上报企业总部上报安全负责人备案现场责任工程师监督检查上报安全负责人备案7、安全设备、机具检测合格使用制度新进场设备在进入项目施工时，必须经过公司、项目、施工队检查验收，大型设备须按照以下流程：专项方案-论证通过（公司设备部审批报监理单位核准）-专人监督执行（专业施工人员）-调试合格（公司设备部复验）-试运行-经技术监督管理部门验收-发放验收证书-正常使用。其他设备经过项目机械设备管理人员验收合格后，报监理单位备案使用。已经进场施工的设备，除在以上的半月检查中，专项检查外，日常检查中须及时整改、维修。对于机械设备操作手须按照特种作业操作规程，进行专项教育。8、 日常巡查制度为保证现场安全隐患真正做到预防为主，除需对施工人员进行教育、设备进行进场检查调试外，管理人员必须在日常管理中执行巡查。半月、月、季度、年度检查安全日、安全周、安全月、119等安全主题活动制度监理和建设单位检查主管行政检查三、安全防护技术措施实行施工现场安全标准化是实现安全生产的根本措施，是强化安全管理和安全技术的有效途径。所以，我们针对中天天润城十二街区工程的实际情况制订以下相应的技术措施。3.1安全标志及洞口作业的安全防护安全技术措施3.1.1安全标志划分安全区域，充分和正确使用安全标志，布置适当的安全标语及安全标志牌，各种施工机械均挂设操作规程。 3.1.2“三宝”、“四口”防护安全技术措施进行洞口作业是因工程和工序需要而产生的，使人与物有坠落危险或危及人身安全的其他洞口进行高处作业时，必须设置防护设施：（1）、板与墙的洞口，必须设置牢固的盖板、防护栏杆、安全网或其他防坠落的防护设施。（2）、施工现场通道附近的各类洞口及坑槽、基坑等周边，除设置防护设施与安全标志外，夜间还应设红灯示警。(一)安全帽1、进入施工现场作业区者必须戴好安全帽。安全帽分色佩戴。2、正确使用安全帽，扣好安全带，不准使用缺衬、缺带及破损的安全帽。3、安全帽符合GB2811-81标准。(二)安全网1、安全网采用建筑安全监督管理部门推广使用的产品。2、施工现场的架子外侧，楼层临边、井架等处用密目式安全网封闭或栏护。安全网放在杆件的里侧。3、安全网绷紧、扎牢，拼接严密，不准使用破损的安全网。(三)安全带1、施工现场搭2米以上的高处悬空作业必须系挂好安全带。安全带应符合GB6095-88标准并有合格证书，生产厂家经劳动部门批准，并做好定期检验。2、安全带高挂低用，挂在牢固可靠处，不准将绳打结使用。安全带使用后有专人负责，存放在干燥、通风的仓库内。(四) 临边防护建筑物楼层临边四周，无围护结构时，必须设三道防护栏杆，或立挂安全网加一道防护栏杆。楼梯踏步及休息平台处，必须设三道牢固防护栏杆或用立挂安全网作防护。回转式楼梯间应支设首层水平安全网，每隔四层设一道水平安全网。临边防护栏杆杆件的规格及连接要求，应符合下列规范：钢筋横杆上杆直径不得小于16mm，下杆直径不得小于14mm，栏杆柱直径不得小于18mm，采用电焊或镀锌钢丝绑扎固定。钢管横杆及栏杆柱均采用48的管材，以扣件连接。（五）洞口的安全防护对于边长小于250的洞口，必须用坚实的木板盖严，盖板应固定防止挪动移位，并进行标识警示。对于边长大于250小于1500的洞口，采用钢筋和木板防护，在洞口上加螺纹12钢筋网片，钢筋间距200mm，在钢筋上覆盖15mm木模板，用铁丝和钢筋绑扎牢固，铁丝的连接扣向下放置，防止绊人，模板和钢筋应超出洞口300mm。在木板边用水泥砂浆做成斜坡。1.5m*1.5m以上的孔洞，四周必须设两道护身栏杆，中间支挂水平安全网。边长1500以下洞口防护设施示意图边长1500以上洞口防护设施示意图墙面等处的竖向洞口，凡落地的洞口应加装开关式、工具式或固定式的防护门，门栅网格的间距不应大于15cm，也可采用防护栏杆，下设挡脚板。下边沿至楼板或底面低于80cm的窗台等竖向洞口，如侧边落差大于2m时，应加设1.2m高的临时护拦。电梯井口设高度不低于1.8m的金属安全防护门。如下图所示；电梯井内首层和首层以上每隔2层设一道水平安全网，安全网应封闭严密，未经上级主管技术部门批准，电梯井内不得做垂直运输通道和垃圾通道。外用电梯、物料提升机入口处设防护门，门高1.8 m，用钢筋焊成竖向条纹，间距15 cm。中间设一铁皮，20 cm高，下设踢脚板，踢脚板离地18 cm，20 cm宽，横杆间距60cm，总高1.2m，均用黑黄油漆进行涂刷。如下图所示：楼层电梯、物料提升机入口铺设斜道，斜坡用510 cm方木，宽60 cm，沿门的宽度铺设。 (六)通道口防护1、进出建筑物主体通道口、井架或物料提升进口处、外用升降机进口处等均搭设防护棚。棚宽大于道口，两端各长出1米，距地面垂直高度3米，棚顶搭设二层（采取脚手片互相垂直铺设），间距大于30cm。2、场地内、外道路中心线与建筑物（或外架）边缘距离分别小于5米和7.5米的，搭设通道防护棚，棚顶搭设二层（采取脚手片的，铺设方向互相垂直），间距大于30cm，并且底层下方张挂安全网。3、砂浆机、拌和机和钢筋加工场地等搭设操作简易防护棚。4、各类防护棚设单独的支撑体系，固定可靠安全，严禁用毛竹搭设，且不得悬挑在外架上。5、底层非进出建筑物通道口的地方采取封闭措施，并设置禁行标志。6、现场周边的人员通道搭设防护棚，防护棚大样如下：(七)屋面等临边防护1、屋面等临边设置1.2m和0.6m两道水平杆，并在立杆里侧用密目式安全网封闭，防护栏杆漆红白相间色。2、防护栏杆等设施与建筑物固定拉结，确保防护设施安全可靠。3.2、高处作业防护安全技术措施3.2.1、攀登作业安全措施（1）、攀登的用具，结构构造上必须牢固可靠。供人上下的踏板其使用荷载不应大于1100N。当梯面上有特殊作业，重量超过上述荷载时，应按实际情况加以验算。（2）、使用直爬梯进行攀登作业时，攀登高度以5M为宜。超过2M时，宜加设护笼，超过8M时，必须设置梯间平台。（3）、作业时人员应从规定的通道上下，不得在非规定通道进行攀登，也不得任意利用吊车臂架等施工设备进行攀登。3.2.2悬空作业安全措施（1）、悬空作业处应有牢靠的立足处，并必须视具体情况，配置防护栏网、栏杆或其他安全设施。（2）、构件应尽可能在地面组装，并应搭设进行临进固定、电焊、高强螺检连接等工序的高空安全设施，随构件同时上吊就位。拆卸时的安全措施，亦应一并考虑和落实。（3）、模板支撑和拆卸时的悬空作业，必须遵守下列规定：、支模应按规定的作业程序进行，模板未固定前不得进行下一道工序。严禁在连接件和支撑件上攀登上下，并严禁在上下同一垂直上装、拆模板。结构复杂的模板，装、拆应严格按照施工组织设计的措施进行。、支设高度在3M以上的柱模板，四周应设斜撑，并应设立操作平台。低于3M的可使用马凳操作。、支设悬挑形式的模板时，应有稳固的立足点。支设临空构筑物模板时，应搭设支架或脚手架。模板上有预留洞时，应在安装后将洞盖没。混凝土板上拆模后形成的临边或洞口，应按本规范有关章节进行防护。、拆模高处作业，应配置登高用具或设支架。（4）、钢筋绑扎时的悬空作业，必须遵守下列规定：、绑扎钢筋和安装钢筋骨架时，必须搭设脚手架和马道。、绑扎圈梁、挑梁、挑檐、外墙和边柱等钢筋时，应搭设操作台架和张挂安全网。悬空大梁钢筋的绑扎，必须在满铺脚手板的支架或操作平台上操作。、绑扎立柱和墙体钢筋时，不得站在钢筋骨架上或攀登骨架上下。3M以内的柱钢筋，可以地面或楼面上绑扎，整体竖立。绑扎3M以上的柱钢筋，必须搭设操作平台。（5）、混凝土浇筑时的悬空作业，必须遵守下列规定：、浇筑离地2M以上框架、过梁、雨蓬和小平台时，应设操作平台，不得直接站在模板或支撑件上操作。、特殊情况下如无可靠的安全设施，必须系好安全带并扣好保险钩，或架设安全网。（6）、悬空进行门窗作业时，必须遵守下列规定：、安装门、窗，油漆及安装玻璃时，严禁操作人员站在樘子、阳台栏板上操作。门、窗临时固定，封填材料未达到强度，以及电焊时，严禁手拉门、窗进行攀登。、在高处处墙安装门、窗，无外脚手时，应张挂安全网。无安全网时，操作人员应系好安全带，其保险钩应挂在操作人员上方的可靠物件上。、进行各项窗口作业时，操作人员的重心应位于室内，不得在窗台上站立。必要时应系好安全带进行操作。3.2.3高空作业安全措施（1）、从事高空作业要定期体检。经医生诊断，凡患高血压、心脏病、贫血病、癫痫病以及其它不适于高空作业的不得从事高空作业。（2）、高空作业衣着要灵便，禁止穿硬底和带钉易滑的鞋。（3）、高空作业所用材料要堆放平稳，工具应随手放入工具袋（套）内。上下传递物件禁止抛掷。（4）、遇有恶劣气候（如风力在六级以上）影晌施工安全时，禁止进行露天高空、起重和打桩作业。（5）、梯子不得缺档，不得垫高使用，梯子横档间距以30厘米为宜。使用时上端要扎牢，下端应采取防滑措施。单面梯与地面夹角以6070度为宜。禁止二人同时在梯上作业。如需接长使用，应绑扎牢固。人字梯底脚要拉牢。在通道处使用梯子，应有人监护或设置转栏。（6）、没有安全防护设施，禁止在屋架的上弦、支撑、桁条、挑架的挑梁和未固定的构件上行走或作业。高空头支票作业与地面联系，应设通讯装置，并专人负责。（7）、乘人的外用电梯、吊笼、应有可靠的安全装置。除指派有专业人员外，禁止攀登起重臂、绳索和随同运料的吊篮、吊装物上下。四、基坑支护安全技术措施 (一)施工方案1、基础施工前进行地质勘探和了解地下管线情况，根据土质情况和基础深度编制专项施工方案。施工方案与施工现场实际相符，能指导实际施工。其内容包括：放坡要求或支护结构设计、机械类型选择、开挖顺序和分层开挖深度、坡道位置、坑边荷载、车辆进出道路、降水排水措施及监测要求等。对重要的地下管线采取相应措施。2、基坑支护由专业施工队进行施工，施工方案必须经施工单位审核后，我公司技术负责人审批，签字盖章后方可实施。(二)基坑防护安全措施（1）基坑周边必须设置防护栏杆。防护栏杆采用钢管、扣件搭设，由上、中、下三道横杆及栏杆柱组成，上杆离地高度为1.01.2m，下杆离地高度为0.50.6m，栏杆柱打入地面5070cm深，钢管离基坑边不小于50cm，栏杆柱间距不能大于2m，防护栏杆外侧必须自上而下加挂密目安全网进行封闭。详见下图。基坑边1m以内不得堆土、堆料、停置机具。（2）基坑上下通道：基础施工阶段施工人员上下必须设置专用通道。专用通道采用钢管、扣件搭设，如果通道兼作运料，宽度不得小于1.5m，坡度以1：6（高：长）为宜；如果通道只作人行，宽度不得小于1m，坡度不得大于1：3.5。搭设通道的立杆、纵向水平杆间距不得超过1.5m，横向水平杆间距不得大于1m。通道宽度大于2m时，横向水平杆中间应加吊杆，并每隔1根立杆在吊杆下加绑托杆。斜坡坡道的脚手板应钉防滑条，防滑条厚度30mm，间距不得大于300mm。之字坡道的转弯处应搭设平台，平台宽度不得小于1.5m，平台应绑剪刀撑。坡道及平台必须绑两道护身栏杆和180mm高度的挡脚板。(三)坑壁支护1、坑槽开挖时设置的边坡必须要符合安全要求。坑壁支护的做法以及对重要地下管线的加固措施必须符合专项施工方案和基坑支护结构设计方案的要求。2、支护设施产生局部变形，应会同设计人员根据实际情况，提出加固方案并及时采限相应的措施进行调整加固。(四)排水措施1、基坑施工根据施工方案设置降水措施，并在基坑四周设置有效的排水系统。2、深井由专业施工队负责施工。 (五)坑边荷载1、基坑边堆土、料具堆放的数量和距基坑边距离等应符合有关规定和施工方案的要求。2、机械设备施工与基坑（槽）边距离不符合有关要求时，根据施工方案对机械施工作业范围内的基坑壁支护等采取有效措施。(六)上下通道1、基坑施工设置专用通道供作业人员上下。2、设置的通道，在结构上必须牢固可靠，数量、位置满足施工要求并符合有关安全防护规定。(七)土方开挖1、施工机械入场前先进行检查验收，合格后方可进场作业，并有验收记录。2、施工机械操作人员经培训考核合格，持证方可上岗，且必须熟悉本工程安全技术操作规程。3、施工作业时，按施工方案和规程挖土，不得超挖、破坏砼桩或基底土层的结构。4、确保机械作业位置稳定、安全，在挖土机作业半径范围内严禁人员进入。(八)作业环境1、确保基坑内作业人员有稳定、安全的立足处。2、垂直、交叉作业时设置安全隔离防护措施。3、夜间或光线较暗时施工，设置足够的照明，不准在一个作业场所只装设局部照明。五、模板工程安全技术措施 (一)施工方案1、模板工程施工前先编制专项施工方案，并经企业技术负责人审批签字盖章后方可实施。2、施工方案内容包括模板的制作、安装及拆除等施工工序、方法等根据砼输送方法制定针对性的安全措施。(二)支撑系统1、现浇混凝土模板的支撑系统必须进行设计计算。设计计算书绘制细部构造的大样图，对材料规格尺寸、接头方法、间距及剪刀撑设置等均应详细注明。2、支撑系统必须符合施工方案要求。(三)立柱稳定支撑模板的立柱材料、间距、剪刀撑和纵横向支撑设置均应符合施工方案要求，立柱底部设垫板。其中立杆间距不大于1.2米，按高度不超过1.8米设置纵横水平支撑，支撑系统两端设置剪刀撑。(四)施工荷载模板上材料应堆放均匀，并不得超过施工方案的规定。(五)模板存放各种模板堆放整齐、安全、高度不超过2米，大模板存放要有防倾倒措施。(六)支拆模板1、支拆模板时，2米以上高处作业设可靠的立足点，并有相应的安全防护措施。2、拆除模板时，设置临时警戒线并派专人监护。3、不准留有未拆除的悬空模板。(七)模板验收1、支拆模板前对操作人员进行针对性的安全技术交底，并做好记录，交底双方履行签字手续。2、模板搭设后组织验收工作，认真填写验收单，内容量化。验收合格后方可进入下道工序，并做好验收记录存档工作。3、模板拆除前先办理拆模审批手续，经技术负责人审批签字后方可拆除。(八)混凝土强度梁、板、梯底模拆除前必须有混凝土强度报告，强度达到规定要求后方可进行拆模审批和模板拆除工作。 (九)作业环境模板作业面的预留孔洞和临边进行安全防护，垂直作业采取上下隔离防护。安全防护应符合有关规定要求。六、脚手架工程安全技术措施本工程采用落地式脚手架和悬挑脚手架。脚手架严禁钢木、钢竹混搭，严禁不同受力性质的外架连接在一起。 (一)施工方案1、根据工程实际编制脚手架专项施工方案，方案有针对性，能有效地指导施工，明确安全技术措施。2、搭设高度超过25米且不足50米的外架，采取双钢管立杆或缩小间距等加强措施，除绘制架体与建筑物拉结详图、现场杆件立面、平面布置图外，还应说明脚手架基础做法。3、外架专项施工方案包括计算书及卸荷方法等必须经公司企业技术负责人审批并签字盖章，然后方可实施。(二)立杆基础1、钢管脚手基础平整夯实，砼硬化，落地立杆垂直稳放在砼地坪上，设纵横相连扫地杆。2、立杆基础外侧设置截面2020cm的排水沟，并在外侧设100cm宽砼路面。(三)架体与建筑物拉结1、脚手架与建筑物按水平方向不大于3跨，垂直方向每层设一拉结点。拉结点在转角和顶部处加密，即在转角1米以内范围按垂直方向不大于4米设一拉结点，顶部80cm以内范围按水平方向不大于3跨设一拉结点。2、钢管外架拉结点采用刚性拉结。拉结点设置在外架大、小横杆接点处，保证牢固，防止其移动变形。(四)立杆间距与剪刀撑1、钢管脚手架步距底部高度2米，其余不大于1.8米，横距不大于1.2m，纵距不大于1.5m。2、脚手架外侧设置剪刀撑，由脚手架端头开始水平距离不超过9米设置一排剪刀撑，剪刀撑杆件与地面成4560度角，自下而上、左右连续设置。设置时与其他杆件的交叉点应互相连接，并应延伸到顶部横杆以上。(五)脚手板与防护栏杆1、建筑物的外架层层铺设脚手片。装饰阶段层层满铺脚手片。2、满铺层脚手片垂直墙面横向铺设，满铺到位，不留空位。3、脚手片用18#铅丝双股并联绑扎4点，绑扎牢固，交接处平整，无探头板。脚手片完好无损，破损的及时更换。4、脚手架外侧用建设主管部门认证的合格的密目式安全网封闭，且应将安全网固定在脚手架外立杆里侧，用18#铅丝张挂严密。5、脚手架外侧自第二步起设1.2米高同材质的防护栏杆和30cm高踢脚杆，顶排防护栏杆设2道，高度分别为0.9米和1.3米。脚手架内侧形成临边的（如遇大开间门窗洞等），在脚手架内侧设1.2米高的防护栏杆和30cm高踢脚杆。6、脚手架的高度：里立杆低于檐口50cm，平屋面外立杆高于檐口11.2米，坡屋面高于1.5米以上。(六)交底和验收1、脚手架搭设前对架子工进行安全技术交底，交底内容要有针对性，交底双方履行签字手续。2、脚手架搭设后由公司组织分段验收（一般为3步架），办理验收手续。验收表中写明验收的部位，内容量化，验收人员履行验收签字手续。验收不合格的，在整改完毕后重新填写验收表。脚手架验收合格并挂合格牌后方可使用。3、脚手架使用期间进行定期和不定期检查，并按要求填写检查表，检查内容量化，履行检查签字手续。对检查出的问题及时整改，项目部每半月检查一次。(七)小横杆设置1、外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆上，确保安全受力。2、小横杆设置在大横杆的下方。3、小横杆两端各伸出立杆净长度不少于10cm，并尽量保持一致。(八)杆件搭接1、钢管脚手架立杆采用对接，大横杆可以对接和搭接，剪刀撑和其他杆件采用搭接，搭接长度不小于40cm，且不少于二只扣件紧固。2、相邻杆件搭接、对接错开一个档距，同一平面上的接头不得超过50%。(九)架体内封闭1、脚手架的架体里立杆距墙体净距控制在300mm以内，并铺设站人片，站人片设置平整牢固。2、脚手架施工层里立杆与建筑物之间进行封闭。3、施工层以下外架每隔3步以及底部应用密目网进行封闭。(十)脚手架材质1、钢管脚手架采用外径48mm，壁厚3.5mm的A3钢管，表面平整光滑，无锈蚀、裂纹、分层、压痕、划道和硬弯的杆件。搭设架子前杆件进行保养、除锈并统一涂黄色漆、力求环境美观。2、钢管脚手架搭设使用的扣件，规格与钢管匹配，凡有裂纹、气孔、缩松、砂眼等锻造缺陷的扣件不准使用，且扣件的贴面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm，凡螺栓、螺纹已损坏的扣件不准使用。3、底排立杆及扫地杆均漆红白相间色。(十一)通道1、外脚手架设置上下走人斜道，附着搭设在脚手架的外侧，不得悬挑。斜道的设置应为来回上折形，坡度不大于13，宽度不小于1m，转角处平台面积不小于3m2。斜道立杆单独设置，不得借用脚手架立杆，并在垂直方向和水平方向每隔一步或一个纵距设一连接。2、斜道两侧及转角平台外围均设1.2米高防护栏杆和30cm高踢脚杆，并用合格的密目式安全网封闭。3、斜道侧面及平台外侧设置剪刀撑。4、斜道脚手片采用横铺，每隔2030cm设一防滑条，防滑条采用4060cm方木，并多道铅丝绑扎牢固。5、外架与各楼层之间设置进出通道，坡度不大于13，宽度不小于1米，通道采用木板铺设，两边设1.2m高防护栏杆和30cm高踢脚杆，并固定牢固。6、斜道和进出通道的栏杆、踢脚杆统一漆红白相间色。(十二)卸料平台1、外脚手架吊物卸料平台和井架卸料平台单独编制设计计算书和搭设方案。2、吊物卸料平台、井架卸料平台按照设计方案搭设，且与脚手架、井架断开，设单独的支撑系统。3、卸料平台采用4cm以上木板统一铺设，并设防滑条。外架吊物卸料平台采用型钢做支撑，预埋在建筑物内，不准采用钢管搭设。井架卸料平台用钢管从基础上搭设，基础采用现浇砼。4、吊物卸料平台设置限载牌。5、卸料平台临边防护到位，设置1.2m高防护栏杆和30cm踢脚杆，四周采用密目式安全网封闭。七、垂直运输安全技术措施7.1、物料提升机（井字架）(一)架体制作1、推广使用建设主管部门鉴定或认可的定型产品。2、物料提升机悬挂验收合格牌、最大起重牌和安全警告标志。(二)限位保险装置1、物料提升机设断绳保护装置、上极限限位装置，30cm以上的高架提升机设下极限限位装置、缓冲器和超载限制器。2、井字架断绳保护装置采用夹轨式，安全停靠装置使用与吊笼安全门联动，上下极限限位装置采用机械式，吊笼的越程不大于3m，所有保险装置确保安全可靠。3、在便于司机操作的位置设置紧急断电开关，在紧急情况下，能及时切断提升机的总控制电源。当提升机总电源被切断时，工作照明不断电。(三)架体稳定1、缆风绳(1)采用缆风绳固定架体，缆风绳采用直径大于9.3mm的圆股钢丝绳，提升机架体高度在20m以下时设一组（四根），2030m设二组，以后每增加10m增设一组。(2)缆风绳在架体四角同一水平面上对称设置，与地面夹角在4546度，其下端采用与钢丝绳拉力相适应的花篮螺丝与地锚拉紧连接，严禁栓在树木、电杆等其他物体上。(3)地锚采用不少于2根钢管（4853）并排设置（与钢丝绳受力方向垂直），间距不小于0.5m，打入深度不小于1.7m，桩顶部应设缆风防滑措施。(4)缆风绳不得有接头。端部设置保险环用不少于3个与绳径匹配的绳卡固定，绳卡间距不小于钢丝绳直径的6倍，绳卡滑鞍放在受力绳一侧，不得正反交错置绳卡。2、与建筑结构连接(1)高低架提升机采用连墙杆稳定架体。(2)连墙杆间距不得大于9m，且在建筑物的顶层必须设置1组，提升机架体顶部的自由高度不得大于6m。(3)连墙杆与架体及建筑物之间均采用焊接（建筑结构内预放预埋件），连接牢固并形成稳定结构，不得连在脚手架上。连墙杆的材质应与架体相同。(四)钢丝绳1、提升钢丝绳不得有毛刺、断股、变形、缺油锈现象，规格应满足额定重量的提升要求。2、钢丝绳必须有过路保护装置，不得拖地，不得与其他部位摩擦；钢丝绳过道设置钢丝绳检查孔。3、提升钢丝绳不得接长使用，端部设置保险环并用不少于3个与绳径匹配的绳卡固定，绳卡间距不小于钢丝绳直径的6倍，绳卡滑鞍放在受力绳一侧，不得正反交错设置绳卡。4、钢丝绳应符合国家标准，并有合格证。严格执行钢丝绳报废标准。(五)楼层卸料平台防护1、卸料平台两侧设1.2m高防护栏杆和0.3m高踢脚杆，并用脚手片围护，平台板采用4cm厚木板铺设严密。2、各楼层卸料平台设置防护门，防护门做到定型化、工具化，操作方便，并有防止外开的措施。3、地面进料口设自落式防护门，上方搭设防护棚，防护棚在架体三面设置（除进料面外），距地面高度3米以上，宽度：低架提升机不小于3m，高架提升机不小于5m；防护棚设置两层，上下间距不小于60cm，采用脚手片上下层垂直铺设。(六)吊笼1、提升机吊笼的各杆件采用型钢，其底板材料采用5mm厚的防滑钢板，两侧设置高度为1米安全当板或档网，上部设2cm厚九夹板做防护顶板。2、吊笼装设防止物料在运行程中从吊笼内滚落的安全门，安全门做到定型化、工具化。3、吊笼采用滚轮导靴，导轨每侧为两根。吊笼提升采用动滑轮。4、吊笼与提升机架体作明显的颜色区别。(七)安全验收1、提升机安装后由项目部自检，经公司安监科检查合格后挂牌使用。2、所有搭设、检查、验收责任人员均在验收单上签字认可。验收单中对各项检查项目均应有结论，数据量化。3、提升机每月定期检查一次，由公司安监科和项目部组织参加，日常检查由作业司机在班前进行，在确认提升机正常时，方可投入使用。4、对检查、验收中发现的问题及时采取定人、定时间、定措施进行整改、并记录在案。(八)架体1、架体安装、拆卸编制专项施工组织设计，经企业技术负责人审批签字盖章后方可实施。2、高架提升机的基础应进行设计，有设计计算书和图纸；低架提升机的基础土层承载力不小于80kpa，面层为厚30cm的C20混凝土，表面应平整，偏差不大于10mm，基础有排水措施。3、架体的垂直度不得超过高度的1，导轨接点错位不得大于1.5mm，吊笼与架体的间隙不得超过150mm。4、提升机的架体，在与各楼层通道相连的开口处采取加强措施。架体外侧采用合格的安全网进行全封闭。5、提升机架体不准直接或间接与外脚手架相连。(九)传动系统1、提升机采用可逆式卷扬机。2、卷扬机安装在平整、坚实、干燥的位置上，远离危险作业区且视线良好。并分别在卷扬机前后设置夹桩和拖桩，锚桩采用脚手钢管（4853），打入地面深度不小于2.0m。因施工条件限制安装位置靠近作业区的，搭设双层防护棚。3、卷扬机卷筒边缘设置防止钢丝绳脱出的防护装置，卷筒与钢丝绳直径的比值不小于30。4、卷筒上钢丝绳应缠绕整齐，当吊笼处于工作最低位置时，卷筒上的钢丝绳不得少于3圈。5、当钢丝绳在卷筒中间位置时，架体底部的导向滑轮应与卷筒轴心垂直。从卷筒中心到导向滑轮的距离，带槽卷筒应大于卷筒宽度的15倍，无槽卷筒应大于20倍。6、滑轮组的滑轮直径与钢丝绳直径的比值：低架提升机不小于25；高架提升机不小于30。滑轮采用滚动轴承支撑，滑轮组与架体（包括吊笼）采用刚性连接。滑轮应转动灵活，翼缘不得破损。(十)联络信号1、卷扬机操作棚与提升机卸料平台之间视线应良好，司机应能清楚地看见吊笼内和卸料平台上的情况，防止误操作。架体外侧应有明显的层次标志。2、提升机装设合理、准确的信号装置，方便卷扬机司机与各楼层之间可靠联络，高架提升机设通讯装置。(十一)卷扬机操作棚1、提升机搭设卷扬机操作棚，操作棚高度不小于2.5m，并有安全防护和防雨的双重防护。2、操作棚应能保证正常的操作的要求。(十二)避雷1、当提升机高度超出相邻避雷装置的保护范围时，安装避雷装置，其接地电阻不得大于4。2、提升机避雷针高度为12米，引下线单独铺设并保证电气连接，不准借用提升机立杆作引下线。3、避雷拉地装置按“施工用电”中接地方法进行设置。7.2、外用电梯(人货两用梯)（一）安全装置1、吊笼必须有断绳保护装置和限速器等安全装置，安
