高速公路护坡程施工方案.docx

巴中至南充至广安（川渝界）高速公路

TJ6合同段
(K183+210～K187+400)

砌筑防护工程施工方案
（路基菱形护坡、拱形护坡）

编制人：余纯勇
审核人：李金锋
审批人：

四川川交路桥有限责任公司
达万高速公路DW07合同段项目经理部
二0一3年四月二日

目 录

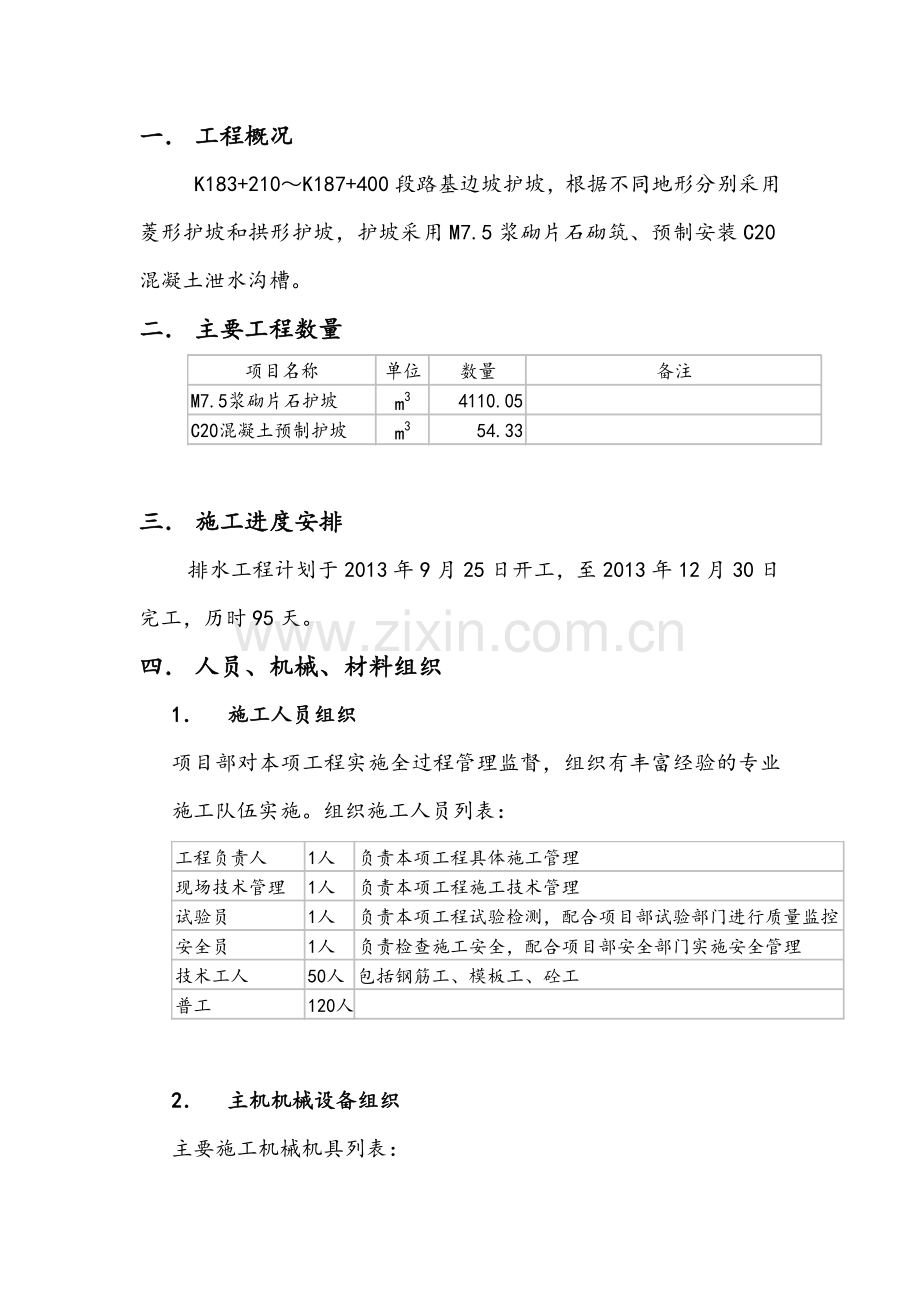

一． 工程概况
K183+210～K187+400段路基边坡护坡，根据不同地形分别采用菱形护坡和拱形护坡，护坡采用M7.5浆砌片石砌筑、预制安装C20混凝土泄水沟槽。
二． 主要工程数量

三． 施工进度安排
排水工程计划于2013年9月25日开工，至2013年12月30日完工，历时95天。
四． 人员、机械、材料组织
1． 施工人员组织
项目部对本项工程实施全过程管理监督，组织有丰富经验的专业施工队伍实施。组织施工人员列表：

2． 主机机械设备组织
主要施工机械机具列表：

3． 主要材料组织
主要材料包括钢筋、水泥、碎石、砂，各种材料组织列表：

五． 施工方法及技术措施
护坡采用人工作业方法。
护坡施工工艺框图附后
1． 施工准备
在施工段附近路基内选择合适场地进行平整，修建拌和场和堆料场，各种材料按有关要求分类堆放、规则整齐，场内运输方便畅通；拌和设备搭建合理，方便进出料。
2． 施工放样
采用全站仪实施放样，按设计要求测放边坡坡脚及坡顶主要控制点，并打桩固定作好标记。
3． 施工方法
（1）菱形护坡
1 清理边坡
按施工放样确定的边坡位置，按设计要求采用人工清理边坡，并人工挖掘基槽，使砌体嵌入边坡。。
2 M7.5浆砌片石砌筑
边坡护坡结构为M7.5浆砌片石，采用人工作业方式实施。在砌筑之前，间隔10m设立坡度标线标志，确保护坡整体直顺，挂线标示出网格砌筑位置和宽度。按设计规范要求，用搅拌机机械拌制砂浆，人工摆放片石，要求片石摆放稳定、相互相嵌，摆放一层后采用人工灌浆，将砂浆灌入块石中，用钎插工具将砂浆密实捣入片石，使砂浆将块石紧紧包裹。砌筑顺序由下而上，护脚、网格坡面、护肩。
边坡应合适规则块石砌筑表面，要求表面平整圆顺。边坡砌筑后，采用M10砂浆进行人工抹面，要求抹面平顺、光滑。
3 C20混凝土预制安装
边坡泄水槽采用C20预制块砌筑。
C20砼块预制：在路段内选择合适场地，集中进行小型构件预制。采用搅拌机按规定配合比拌制混凝土，模板采用普通角负制作成型，人工浇筑混凝土并钎插捣实。
C20砼块砌筑安装：按设计要求在现场坡面放样确定砼预制块安装位置。人工按常规方未能砌筑砼块，砌筑时挂线施工，以保证砼块砌筑线形直顺美观。砌筑砼必须保证砂浆粘接稳固、饱满。
（2）拱形护坡
施工方法肌菱形护坡。
拱形砌筑必须立模施工。采用木材板制作拱形模，施工时，按放样确定的位置架立拱形模板并稳固。按常规定方法人工砌筑拱形护坡砌体。
4． 护坡施工技术要求
按设计位置设置施工缝，必须贯穿整个断面，缝宽1～2cm，填塞沥青麻絮；
坡面必须挂线施工，按设计坡度确定坡线，以保证护坡砌筑符合设计坡度；
施工顺序按坡脚、坡面、护肩由下而上顺序施工。
六． 质量保证措施
1、建立健全质量保证体系，由现场负责人组织试验室，工程股和技安行政办实施定期和不定期的质量检查。各班组长负责各自班组施工质量，坚决实行奖优罚劣，确保质量。
2、组织技术管理人员、施工人员认真学习技术规范和合同条款，加强质量意识，严格按规范作业。
3、实行全面质量管理，不断完善质量保证体系。
从材料的进场抓起，不合格的材料不能进场。进场后发现不合格的材料决不使用，并经常抽检砂石料、钢材的质量。全面仔细复核施工图纸。加强机械设备的例保工作，使用前应再次检查，以免机械故障影响工程质量。关键或复杂的工序，应编制施工应急措施。不能因进度要求，忽略工序中的一些重要环节（如自检等）或工序间应有的间隔时间，让每位参战人员明确相关工序的内容及操作方法。
4、质量管理应突出重点，盯住难点，建立QC小组，解决施工中的疑难问题，争创精品。
七． 安全保证措施
1、坚持安全第一，预防为主。以项目安全工程师为主抓好安全工作。管工程的现场负责人经常对施工现场进行安全检查工作，确保安全生产。
2、组织工作人员学习安全生产规范，牢固树立安全意识。
3、施工人员戴安全帽，高架及机械四周挂安全网，施工场内有醒目的安全警示标志。
4、严肃施工作业纪律，严禁工作人员在施工场地内干与作业无关的事情，减少其逗留时间。严禁非工作人员进入施工现场。
5、加强电源、电器设备的管理工作。由专职电工负责编制用电程序及管理。线路走向合理，严禁私拉乱接电线，设置专门的配电箱、配电房，并安装漏电保护装置，施工沿线用电严格执行三相五线制
八． 环保、水保措施
1、合理规划施工场地，尽量减少施工占地，及时处理建筑废料。
2、保护水源不受污染，严禁向江河、水渠抛置有污染的化学物质、生物等。
3、保护生态，尽量减少植被破坏。
4、合理安排施工，争取缩短工期，减少施工临时用地的占用时间，以便尽快恢复临时用地原貌。
护坡施工工艺框图

监理检查
施工放样

清理边坡，设立坡线

预制C25钢筋混凝土盖板
监理验收
合格
按坡脚、坡面、护肩顺序砌筑

人工抹面

砌筑砼预制块

施工进度计划横道图
