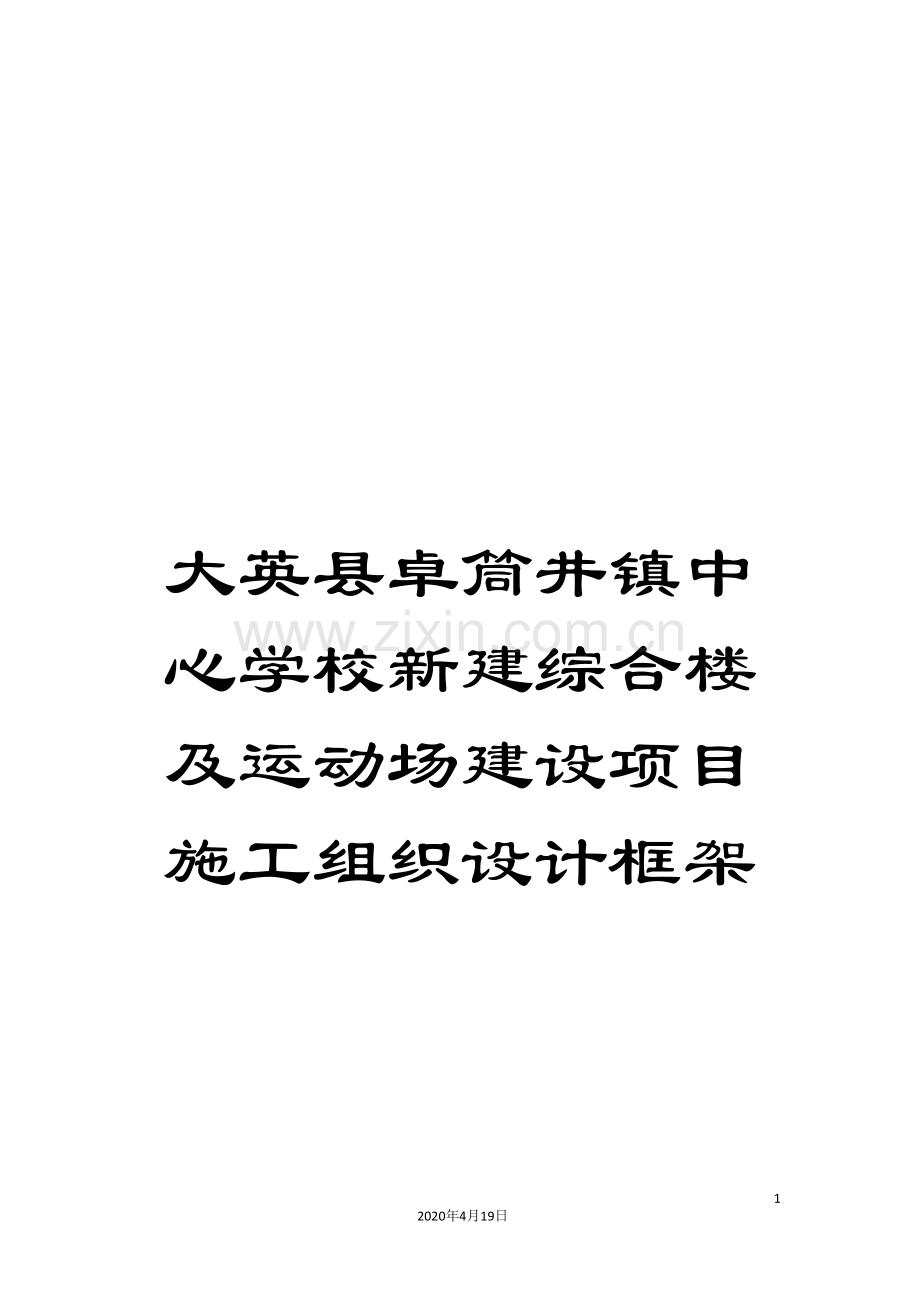

大英县卓筒井镇中心学校新建综合楼及运动场建设项目施工组织设计框架

240
2020年4月19日
文档仅供参考，不当之处，请联系改正。
大英县卓筒井镇中心学校新建综合楼及运动场建设项目

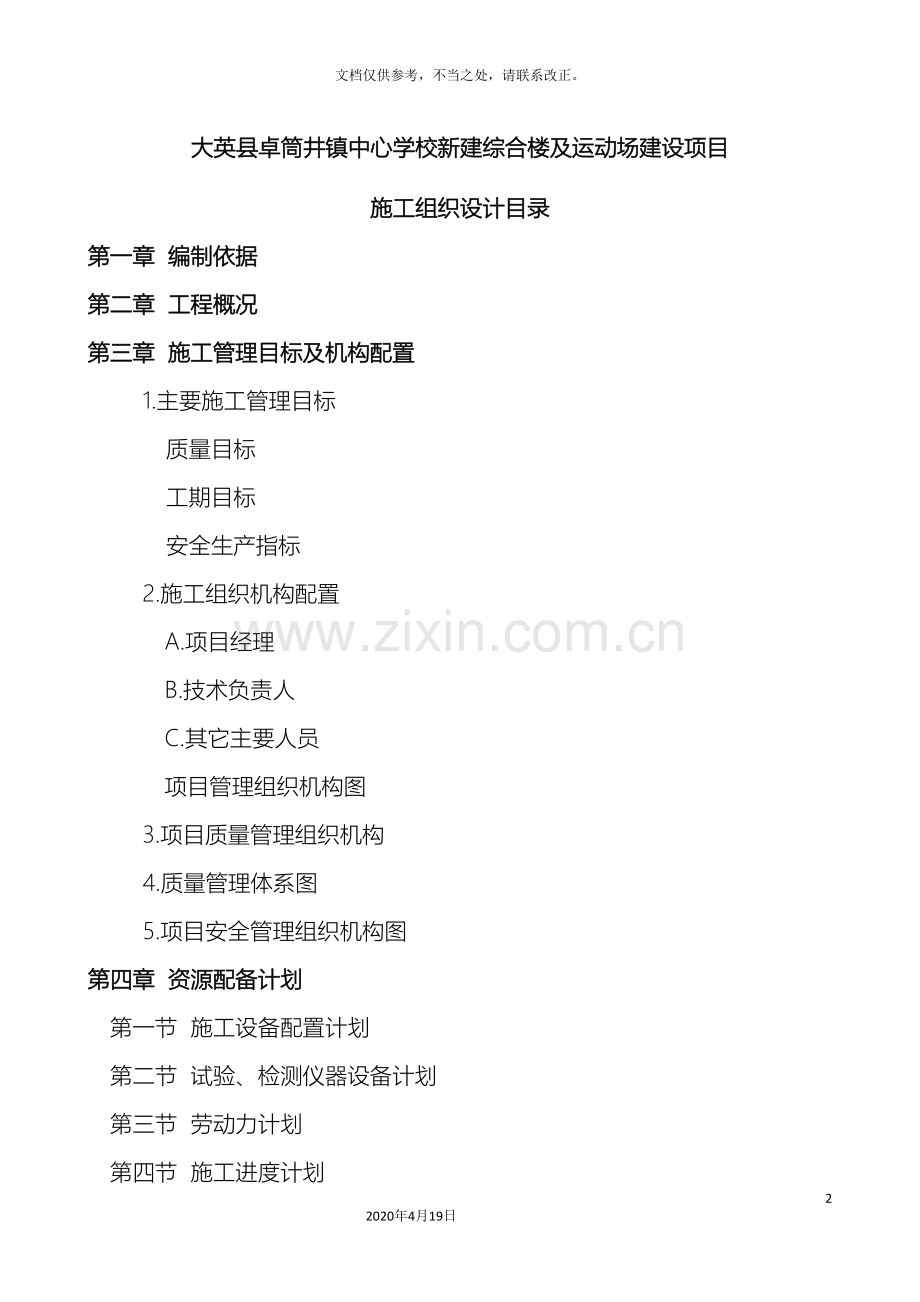

施工组织设计目录
第一章 编制依据
第二章 工程概况
第三章 施工管理目标及机构配置
1.主要施工管理目标
质量目标
工期目标
安全生产指标
2.施工组织机构配置
A.项目经理
B.技术负责人
C.其它主要人员
项目管理组织机构图
3.项目质量管理组织机构
4.质量管理体系图
5.项目安全管理组织机构图
第四章 资源配备计划
第一节 施工设备配置计划
第二节 试验、检测仪器设备计划
第三节 劳动力计划
第四节 施工进度计划
第五节 主要材料准备与采购计划
第五章 施工总平面设计
第六章 施工方案与技术措施
（I）施工顺序
（Ⅱ）施工重点难点分析
第一节 施工测量控制方案
第二节 土方开挖工程施工方案
第三节 基础工程施工方法
一、柱基模板工程
二、基础商品混凝土工程
三、基础砌砖
四、基础钢筋工程
五、土方回填工程施工方法
第四节 塔吊施工方案
第五节 主体结构工程施工
一、脚手架工程
二、模板工程
三、钢筋工程
四、商品混凝土工程
五、填充墙砌筑工程
第六节 屋面工程施工方案
第七节 室内防水工程
第八节 装饰工程施工方法
一、内外墙抹灰
二、内外墙乳胶漆、外墙涂料施工
三、内墙面砖工程
四、外墙面砖饰面
五、防滑地砖楼地面
六、水泥豆磨石地面
七、花岗石地面
八、门窗施工方法
九、油漆施工工艺
第九节 给排水及电气施工方案
一、安装施工部署
二、给排水施工方案
三、电气施工方案
四、防雷与接地系统施工
五、弱电系统施工
六、消防系统施工
第十节 市政工程施工方法
一、旧教学楼整体撤除方案
二、石挡土墙施工
三、围墙施工
四、石砌排水暗沟施工
五、排水管道施工
六、给水管道施工
七、铺种草皮工程
八、室外消火栓
九、砖砌污水净化池施工
十、橡胶跑道球场
第七章 质量管理体系与措施
第八章 安全管理体系与措施
第九章 施工现场内文明施工管理措施
第十章 工程进度计划与措施
第十一章 其它技术组织措施
第十二章 环境保护管理体系与措施
第十三章 季节性施工组织措施
第十四章 地下管线及其它地上设施保护加固措施
第十五章 施工安全应急预案
第十六章 施工组织设计附图、附表
附表一 拟投入本标段的主要施工设备表
附表二 拟配备本标段的试验和检测仪器设备表
附表三 劳动力计划表
附表四 计划开、竣工日期和施工进度网络图
附表五 施工总平面图
附表六 临时用地表

第一章 编制依据
1.招标文件及工程量清单
文件名称
大英县卓筒井镇中心学校新建综合楼及运动场建设项目施工招标文件
工程名称
大英县卓筒井镇中心学校新建综合楼及运动场建设项目
资金来源
县财政资金
项目编号
SCYT- 062
建设地点
大英县卓筒井镇中心学校内
建设规模
新建综合楼总面积为2774平方米，体育运动场6600平方米及附属工程
招标范围
工程量清单、施工图范围内的工程施工
计划工期
210日历天，新建综合楼工期120日历天，计划开工日期： 1月1日，计划竣工日期： 7月28日
质量要求
符合现行国家有关工程施工验收规范和标准的要求(合格)
2.设计图
本工程所包括综合楼的建筑.结构.给排水.电气等在内的各分项工程的施工设计图纸。
3.主要法规
类别
名 称
编 号
国
家
中华人民共和国建筑法
/
中华人民共和国安全生产法
/
建设工程质量管理条例
/
行业
建设工程施工现场管理规定
建设部令1991年第15号
地方
四川省工程建设地方标准汇编
（一）～（五）
4.主要现行规程、规范、图集
类别
名 称
编 号
国
家
混凝土结构工程施工质量验收规范
GB50204-
工程建设标准强制性条文（房屋建筑部分）

工程测量规范
GB50026-
建筑地基基础工程施工质量验收规范
GB50202-
建筑装修工程施工及验收规范
GB50210-
建筑地面工程施工及验收规范
GB50209-
屋面工程质量验收规范
GB50207-
砌体工程质量验收规程
GB50203-
混凝土结构施工图平面整体表示方法制图规则和构造详图
03G101
建筑工程施工质量验收统一标准
GB50300-
等上述法规、规范、图集、标准。本工程采用的技术规范除施工图纸所标注的规范外，包括其它执行国家颁布的现行有关规范、规程及省、市的有关标准和施工质量及验收规范。第二章 工程概况
1. 建筑概述
1.1建筑概况
本工程位于大英县卓筒井镇中心学校内，建筑面积为2774.00 m2，建筑高度为15.900米，建筑层数为地上四层，结构类型为框架结构，建筑结构的抗震类别为丙类,合理使用年限为50年，抗震设防烈度为7度，建筑防火:耐火等级三级，建筑工程类别为三类。
1.1.1 墙体：标高在±0.000以下采用M7.5水泥砂浆砌Mu10页岩砖，标高在±0.000~14.4部分采用M7.5水泥砂浆砌筑Mu10页岩多孔砖,(容重<9.0KN/mŒ3)，栏板及女儿墙用M10.0混合砂浆砌筑Mu10页岩砖。
1.1.2屋面：15厚1：3水泥砂浆找平层， 40mm厚聚苯乙烯挤塑板保温隔热，屋面防水采用改性沥青卷材二道防水。屋面排水均做有组织排水，所有雨水、污水立管在埋地后经过导管排入周边的排水暗沟。
1.1.3 楼地面：洗浴间、卫生间为豆沙色防滑地砖，教室、走廊为水磨石地面，楼梯间为花岗石地面。用水房间地面墙面在进行面层施工前均应做在水泥砂浆中加4%YHH防水剂。卫生间防水采用改性沥青防水卷材。
1.1.4踢脚：150高瓷砖踢脚
1.1.5墙裙：走廊为1200高白色瓷砖、洗浴间、卫生间为1800高白色瓷砖。
1.1.6外墙：外墙采用泥红色外墙面砖装饰。
1.1.7内墙：内墙面采用刷乳胶漆墙面。
1.1.8顶棚：室内顶棚均采用乳胶漆顶棚。
1.1.9门窗：实木套装门、塑钢窗。
1.1.10油漆：所有外露金属构件均刷防锈漆二道再做同室内外部位相同颜色的调合漆罩面。

2结构概况
基础形式
柱下独立柱基础
结构形式
钢筋砼框架结构
建筑结构安全等级
二级
+0.000标高
15.90m
混凝土强度等级
基础垫层为C20；矩形梁 C30；矩形柱 C30；基础C30、无梁板 C25、压顶 C20、过梁 C25、直形楼梯 C25；讲台 C20。
钢筋
HPB235、HRB335、CRB550
钢筋保护层厚度
基础主筋保护层厚度为40mm，柱保护层厚度为30mm，梁保护层厚度为25mm，板保护层厚度为15mm。
砌体
标高在±0.000以下采用M7.5水泥砂浆砌Mu10页岩砖，标高在±0.000~14.4部分采用M7.5水泥砂浆砌筑Mu10页岩多孔砖,(容重<9.0KN/mŒ3)，栏板及女儿墙用M10.0混合砂浆砌筑Mu10页岩砖。
基础持力层
中风化泥质粉砂岩为持力层
基础承载力特征值
Fak=300KPa
3.地理特征
本项目工程位于大英县卓筒井镇，方便交通运输组织，为现场施工提供了便利的条件。
4.施工条件
本项目工程施工现场按平面布置对现场临时道路及砂、石等堆场进行硬化处理，施工用水、用电均从现场指定地点接入。建材、预制构件及施工机械等可直接运入施工工地。水泥、钢材等主要材料渠道已经落实；小型预制构件由施工现场进行预制；施工机械、运输工具和劳动力由施工单位根据施工进度等要求自行调配平衡，确保工程施工进度的需要。质量、安全文明施工管理体制健全，施工现场设立办公区、生活区、食堂、厕所、加工车间、材料堆放场地等临时设施。

第三章 施工管理目标及机构配置
1.主要施工管理目标
1.1该标段项目工程质量目标：符合国家爱现行工程施工质量验收标准和相关规范，并经验收合格。
1.2该标段项目工程工期目标：210个日历天，新建综合楼工期120日历天。计划开工日期： 1月 1 日，计划竣工日期： 7月28日。
1.3该标段项目工程安全生产指标：杜绝死亡事故和重伤事故的发生，轻伤频率控制在1‰以内。
2.施工组织机构配置
2.1项目管理组织机构
该标段项目工程采用项目法施工管理模式，建立实施各种管理措施、制度、规程，将以国家现行规范、标准为依据。根据上述原则，选择相应人员组建项目部：
A.项目经理：结合该标段项目工程的特点、性质及地理位置情况，公司将委派具有房屋建筑工程专业二级以上注册建造师执业资格的人员担任该项目工程的项目经理，且有高安全生产考核合格证；
B.技术负责人：具备建筑工程相关专业中级以上职称人员担任技术负责人。
C.其它主要人员：项目各部门中技术员、质检员、安全员、施工员、材料员、资料员，各部门人员持证上岗，其资质证件应符合招标文件的要求。

项目管理组织机构见下图：

项目经理
工程部
质安部
物资部
技术资料

施工管理

现场协调
材料租赁
材料购买
质量检查
安全文明
负责工程材料的选购、进货以及周材租赁
工程施工质量管理、现场安全文明检查、消防管理

施工管理、施工记录、现场协调
预算合同
计量决算
签证办理
技术负责人
技术部

综合办
试
验
测
量

施工技术、文件汇编、资料整理、试化验
办理预算、决算以及工程计量等工作

进场材
料验收

2.2项目管理机构各部（办）职能、组成及各类人员职责
各部（办）职能
序号
部门
职能/组成
1
工程部
负责制定落实生产计划，完成工程量的统计，组织实施现场各阶段的平面布置、生产计划、安全文明施工及劳动力、工程质量等各种施工因素的日常管理。由责任工长、专业工长、测量员及电工、机械人员等组成，对技术负责人负责。
2
技术部
负责编制和贯彻施工组织设计、施工方案，进行技术培训，办理工程变更洽商、汇集整理工程技术资料，组织物资检验和施工试验，检查监督工程质量，调整工序矛盾，并及时解决施工中出现的一切技术问题。由技术员、资料员、试验员、测量员、计量员组成，对技术负责人负责。
3
质安部
负责施工质量程序的管理工作，监督检查工程施工质量，编制、收集、整理工程施工质量验收记录等施工资料；负责安全防护、消防保卫、环保环卫等工作。由部长、质检员、安全员、保卫干事组成，对项目经理负责。
4
物资部
负责工程物资和施工机具购置、搬运、贮存，编制并实施物资使用计划，监督控制现场各种物资使用情况，维修保养施工机具等。由部长、计划员、采购员、保管员组成，对项目经理负责。
5
综合办
负责编制工程报价、决算、工程款回收、日常财务管理、工程成本核算、资金管理、分包合同管理等工作，由部长、预算员、统计员、会计员、出纳员组成，对项目经理负责。
项目部各类人员构成及职责
序 号
职 务
基 本 职 责
1
项 目
经 理
将对该工程（进度、工期、质量、劳动力、机具等、安全、成本）负全面责任，并负责本工程的对内、对外协调工作。
2
技 术
负责人
根据设计图组织编制施工施工组织设计及关键技术措施；实施技术标准、施工规范，负责对工程进行技术监督、指导；负责指导及督促资料的收集整理归档工作。
3
质检员
对工程质量进行跟踪检查，并验证质量情况，提供验证资料。
4
安全员
负责现场安全施工及文明施工的检查，资料的收集整理。
5
技术员
根据设计图编制施工方案及技术措施；编制进度计划和材料需用计划；实施技术标准、规范，负责对工程分部分项进行技术交底，并监督执行；负责资料的收集整理归档工作。
6
施工员
根据施工设计图纸及方案等要求，合理安排劳动力、机具、材料，确保施工计划的顺利实施，并负责现场的安全、质量、文明施工、环保等各项工作的具体实施与督促。
7
材料员
负责材料的采购、保管、收发及验收工作。
8
资料员
负责该项目工程内外文件的收发、整理、归档，并负责各类文件的传达或转达等。
3.项目质量管理组织机构：为确保工程质量目标的实现，项目部成立质量管理领导小组，其组长和成员如下：
组 长：项目经理
副组长：项目技术负责人
成 员：由技术部、质安部、物资部、工程部人员组成。
4.质量管理体系图：
项目经理人
技术负责人
质量目标
工程部经理
质安组
目标分解

制定 落实

实施

5.项目安全管理组织机构图
项目经理
专职安全员
班组兼职安全员
安 全 生 产 制 度
安 全 教 育 制 度
安 全 技 术 措 施 制 度
安 全 交 底 制 度
安 全 检 查 制 度
事 故 分 析 制 度
项
目
安
全
管
理

第四章 资源配备计划
第一节 施工设备配置计划
根据工程规模和建筑物结构形式，依据我公司施工经验、成熟工法以及投入本工程机械、设备、人员等情况综合考虑，本工程配置1台塔吊，其它零星工程经过脚手架配合人力运输的方式解决垂直运输，以及其它钢筋、木作加工，混凝土采用商品混凝土，具体机械设备的配置情况详见附表一：《拟投入本标段的主要施工设备表》。
第二节 试验、检测仪器设备计划
用于工程测量、检验及建筑材料抽样、试验的设备主要包括测量的仪器及工具，混凝土、砂浆抽样检测的工具，电气、给排水测量的仪表等。具体检验检测设备的配置情况详见附表二：《拟配备本标段的试验和检测仪器设备表》。
工程质量检查点及检验计划
序号
部 位
计划内容
1
基
础
部
分
模板：截面尺寸、轴线位置、底模上表面标高、表面平整。
钢筋：规格、制作尺寸、绑扎间距、锚固长度、接头位置、保护层厚度。
砼：配合比、标号、轴线位置、载面尺寸。
砌体：砌块的品种、标号、砂浆的强度、密实饱满度、平整、垂直、组砌方法。
2
主体部分
模板：截面尺寸、轴线位置、底模上表面标高、表面平整、接缝严密。
钢筋：规格、制作尺寸、绑扎间距、锚固长度、接头位置、保护层厚度。
砼：配合比、标号、轴线位置、垂直度、表面平整度、截面尺寸。
砌体：砌块的品种、标号、砂浆的强度、密实饱满度、平整、垂直、组砌方法。
3
地面工程
表面平整、无裂缝、无脱皮等。
4
门窗工程
安装位置、牢固性、严密性、填塞、嵌缝密实、外观质量、灵活性。
5
装饰工程
抹灰：粘结牢固性、有无空鼓、裂缝、脱皮、平整度、垂直度。
玻璃：牢固性、截口边 缘齐平度。
6
屋面工程
找平层：材料、配合比、坡度、分格缝、阴阳角、标高。
防水材料：品种、标号、抗渗、泛水、粘贴牢固性，透气性、泛水、檐口。
7
检验计划
本工程主要检验原材料，砂 、石、水泥、钢筋、防水材料、砌体、装饰材料的材质，砼、砂浆试压块的强度。
8
水电安装
管道渗漏、通球，电阻等各项测试
第三节 劳动力计划
根据该工程结构形式和装修特点。基础、主体施工时，钢筋、模板、砼、砌筑工程量较大，以钢筋工、木工、模板工、砼工、瓦工、架工为主要配备劳动力，装修阶段以抹灰工、装修工为主要配备劳动力。施工劳动力需用量计划详见附表三《劳动力计划表》。
第四节 施工进度计划
根据该项目工程的特点及工程量的大小，确定该建设项目工程施工总工期为210个日历天。为实现计划施工工期要求，我公司按照进度必须确保质量、安全的施工原则，编制总控制性网络（横道）计划，在施工中，组织好各分部分项工程的施工，协调控制各专业项目的施工进度，确保计划关键节点施工工期的实现。
施工控制网络计划详见附表四《计划开、竣工日期和施工进度网络图》；

第五节 主要材料准备与采购计划
根据工程进度计划及施工预算的材料分析，及时准确地编制工程所需的材料明细表及进场计划，采购计划，提前签定合同。需加工订货的材料应充分考虑加工周期和运距。以保证施工进度的需要。材料进场应分期、分批，既满足施工需要，又不占用场地。
需要业主选定的材料，按招标法，选择三家以上供应商或分供商,上报业主、监理共同考察，确保所选的生产厂家信誉好、资源充分、供货及时，服务周到。优先选用有环保标志的产品，以保证到场后的材料满足质量和环保要求。
施工中考虑雨季期间气候影响，此时材料由专人负责计划、管理，以保证各项工序的顺利进行。
本工程实施过程中，根据工程进度会不断产生物资、材料的使用计划，根据这些计划，材料人员进行租赁、采购，以满足施工需求。在工程开始初期，材料员应会同项目技术人员、预算人员对工程使用的主要材料进行计算统计，并形成主要材料需要计划单，此计划单作为后期分项材料计划的指导和控制线，便于材料采购的成本控制。
主要材料计划单按照下表编制：
年 物资材料采购供应计划
单位： 项目经理部 编号： 号
序号
材料物资名称
规格
品牌
数量
单价
总价
标准
用途
供应日期
供货单位
联系方式

编制： 审核： 批准：
计划日期：
主要材料的采购计划按照上表填写，由工程技术人员提出，技术负责人审核，项目经理批准，交项目材料人员进行采购，并建立台账、建立材料资信资料收集账目，材料采购进入施工现场，应进行材料外观、性能、及出厂合格证明的检查，钢筋、水泥等重要材料还应请监理人员见证取样，经复检合格后方可用于本工程。

第五章 施工总平面设计
1.现场临建布置
1.1现场办公区：现场布置门卫、办公室及会议室、临时库房等，作为监理、业主及施工管理人员处理具体业务的办公场所，会议室兼娱乐休息室，作为施工管理人员的休息场所。
1.2现场生活区：布置职工宿舍、食堂、厕所等生活设施作为施工人员的休息、生活场所。
1.3现场施工生产区：为满足现场施工生产的需要，现场设置钢筋堆场、钢筋加工场、木工棚及周转工具堆场、砖堆场及砂石堆场、水泥库房等临建设施。
1.4为满足现场混凝土的需要，采用商品混凝土进行基础、主体的混凝土工程施工，砌体、抹灰等砂浆搅拌配置搅拌机。搅拌机选用JDY500C型强制式搅拌机1台，设于综合楼前。
1.5现场垂直运输：根据本工程特点，现场设置1台塔吊，其它零星工程的垂直运输采用脚手架配合人工的方式解决。
1.6施工场区开设大门1道，作为场区道路的出入口，施工时，材料运输车辆从入口进出施工现场。
1.7现场用电设置施工配电室，从建设单位指定的电源接入点引入现场施工配电室，再由施工配电室接入各分配电箱，在各用电设备处设标准开关箱，当建筑物具有两层或两层以上结构时，在每层设2个流动开关箱，以保证每层机具的用电。
1.8文明工地设置：现场施工区与现场内原建筑物之间设1.8m高钢管(钢管均红白相间警戒标志)隔离栏杆,并满挂密目式安全网，并设安全通道交通指示牌、警戒标志等。现场设沉淀池及排水沟，作为施工用水、雨水的排泄通道；食堂、厕所分别设置沉淀池及化粪池，污水经处理后排入城市管网。
2．施工现场布置详见附表五《施工总平面图》及附表六《临时用地表》。
3.施工用水设计:
本工程施工用水主要有施工生产用水和生活用水，施工生产用水主要是浇筑混凝土养护用水、砌筑用水及抹灰用水，生活区用水包括办公室用水，职工宿舍、食堂及厕所用水。
3.1施工生产用水量：

=1.05×(1079×1700+1560×150+1842×30)×1.5
/（90×1×8×3600）
=1.29(L/S)
q1：施工生产用水量；
k1：未预计的施工用水系数（1.05~1.15）；
Q1：季度工程量；
N1：施工用水定额；
T1：季度有效作业日；
t：每天工作班数；
k2：用水不均衡系数（取1.5）；
3.2施工机械用水量计算：(参加计算的有电焊机、木工场)

=1.05×(3×150+1×25)×2/8×3600
=0.035(L/S)
3.3施工现场生活用水量计算:

=200×40×1.4/1×8×3600
=0.39(L/S)
P1：施工工地高峰昼人数（人）；
N3：施工工地生活用水定额；
K4：施工工地生活用水定额；
t：每天工作班数。
3.4生活区生活用水量计算:

=280×110×2.2/24×3600
=0.78(L/S)
3.5消防用水量取q5=10(L/S)
3.6总用水量(Q)计算:
Q=q1＋q2+q3＋q4=1.29＋0.035+0.39+0.78=2.495
因工地面积小于5ha且q1＋q2+q3＜q5，总用水量为：
Q=10+2.495/2=11.25(L/S)
工地临时供水管径：

=0.062m
故施工用水临时网路需用φ100的对缝焊接管，从指定给水点接至现场，临时支管采用φ25镀锌钢管，干管、支管均采用暗敷至用水点。
4.施工用电设计
4.1计算依据：
4.1.1很多用电设备不可能同时运行，如木工机具、电焊机等。
4.1.2各用电设备不可能同时满载运行。
4.1.3各用电设备在运行过程中都不同程度的存在功率损耗的问题，使效率下降。
4.1.4现场配电线路,在输送功率的同时,也会产生线路功率损耗。
4.2根据施工进度计划，各阶段投入的设备用Kx值表示。
4.2.1电动机额定功率
塔吊 15×1=150kw 1台
搅拌机JDY500C 20×1=20kw 1台
插入式振捣器 1.5×24=36kw 24台
钢筋调直机 5×7=35kw 7台
钢筋弯曲机 4×7=28kw 7台
钢筋切断机 5.5×7=38.5kw 7台
对焊机 75×1=75kw 1台
电渣压力焊机 50×3=150kw 3台
交流电焊机 20×2=40KVA 2台
木工圆盘锯 5.5×7=38.5kw 7台
4.2.2钢筋切断机(5.5×7=38.5KW)
Kx=0.7 cosφ=0.75
P2= Kx×38.5/cosφ=0.7×38.5/0.75=35.9KVA
4.2.3钢筋弯曲机，冷拉调直机(4×7+5×7=63KW)
Kx=0.7 cosφ=0.75
P3= Kx×63/cosφ=0.7×63/0.75=58.8KVA
4.2.4交流电焊机（20×2=40KVA）
Kx=0.6
P4= Kx×50=0.6×40=24KVA
4.2.5圆盘锯（5.5×7=38.5KW）
Kx=0.7 cosφ=0.75
P5= Kx×38.5/cosφ=0.7×38.5/0.75=35.9KVA
4.2.6插入式振动器（1.5×24=36KW）
Kx=0.7 cosφ=0.7
P6= Kx×36/cosφ=0.7×36/0.7=36KVA
4.2.7塔吊（15×1=15kw）
Kx=0.6 cosφ=0.75
P8= Kx×45/cosφ=0.6×45/0.75=84KVA
4.2.8施工现场照明(20KW)
Kx=0.35
P9= Kx×20=0.35×20=7KVA
4.2.9总计算负荷(系数KΣ取1.05)
Pis=KΣΣPn=1.05×(35.9+58.8+24+35.9+36+84+7)=281.6KW
Iis=0.7×281.6×103/(√3×380×0.75)=394A
4.3现场施工导线选择
施工用电直接从建设单位指定电网中接入，接入二线制线路上的电流为：
Ijs=281.6×103/(380×0.75)=562A
选用YJV-4*300+1*185铜芯电缆明设。
4.3.1现场照明及生活用电,分二路分别从配电室引出,一路选用3根5*4线缆沿墙明敷,供办公区用电。
4.3.2配电箱AL-3供钢筋加工场、木工机械以及各类中小型机具等,选用VV-4*70+1*35电缆,穿PVC管沿墙明敷,选用200A空气开关。
4.3.3到钢筋场导线选择：根据前面计算，到钢筋加工场保护开关选择DZ20Y-300A，导线选择VV22-1,4*120+1*35沿地敷设。到木工棚施工用电导线选择VV-1KV，5*4埋地敷设。
4.4施工用电直接从建设单位指定电源接入施工配电室，再由施工配电室接至各用电配电箱，施工时由各配电箱接出，接线应有专业人员负责，主干线布设外套白色PVC绝缘管并有防止一氧化碳中毒的措施。
4.5防雷与接地：现场临时用电采用TN-S系统，保护零线在总配电箱处做重复接地，在末端做重复接地，保护零线严禁经过任何开关和熔断器。对脚手架做好防雷保护，要求防雷接地电阻不大于4欧姆，并定期做好检测。

第六章 施工方案与技术措施

（I）施工顺序：为保证工程施工的顺利开展，按时按质完成工程施工任务，在工程施工中遵循以下总体原则及顺序：
结构工程施工，按照先地下，后地上的原则，结合工程结构特征，充分利用工作面，合理划分施工段，组织流水施工。
装饰工程施工，按照先内后外，从上往下的原则组织施工。
具体施工流程如下：
土方开挖→基础工程→主体工程→工程装饰→ 交竣工。（各专业安装工程施工贯穿于整过土建施工过程，与土建密切配合与协调。）
（Ⅱ）施工重点难点分析：
针对本工程的重点难点，经过认真分析，主要包括以下几个方面，在进行分项工程施工方案与措施的施工组织设计中，分别对下列各项重点难点提出质量保障措施：
a、结构的防渗漏措施（如屋面、卫生间等）；
b、框架结构混凝土质量控制及填充墙构造筋配置方式；
c、外墙保温建筑构造的施工技术；
d、考虑保证施工区域附近人群的人身安全的措施；
e、考虑冬雨季、防尘、减少扰民噪音、降低环境污染措施；
f、考虑校区地下管线及其地上地下设施的施工施；

第一节 施工测量控制方案
1.编制依据
1.1《工程测量规范》；
1.2施工蓝图。
2.测量概况
根据每个单体工程的定性定位尺寸，确定基准桩点及轴线桩点。其它详见工程概况及设计图纸。
3.施工测量主要仪器配备情况
主要仪器的配备表
序号
测量器具名称
规格型号
数量
备 注
1
经纬仪
J2
1

2
自动安平水准仪
DZS3-1
3
3
激光垂准仪
DZJ3
1
4
钢卷尺
50m
2
5m
12
5
水准标尺
6m
3
4.控制点的布置及施测
4.1每个单位工程布设的控制点均引向四周永久建筑物或公路上，且要求通视，采用正倒镜分中法投测轴线时或后视时均在观测范围之内。
4.2根据建设单位和监理单位要求及其现场提供的定位点对每个单位工程形成四边形控制网。
4.3在施工过程中，控制桩容易被挖掉，因此把桩轴线投设在四周永久建筑物及周边的公路上，用红色油漆作出明显标志，以保证轴线桩不受到破坏。
4.4根据每个工程的特点，对楼层进行网状控制，兼顾±0.000以上施工，采用外控法控制，每个工程均由外边轴线设置控制轴线，从而各自形成一个平面轴线控制网。
4.5根据相关部门提供的高程控制点数据向建筑物四周引测固定高程控制点，每侧各一个，距离开挖基坑至少5m。
4.6为便于复测，控制点的布置均成直线型。
4.7所有控制点必须设专人保护，定期巡视，而且每周复核一次，每次使用前必须进行校核。
5.轴线及各控制线的放样
5.1基础轴线及施工抄平放线
5.1.1基础施工轴线控制采用外控法，直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线，再按投测控制线引放其它细部施工控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。
5.1.2基础施工（即±0.000以下）采用悬吊钢尺法将标高导入护坡桩上，且基槽两侧不低于每5m一点或基坑四周不低于四点（每个方向不低于一点），校核无误后方可引测其它控制标高点，必须两点以上后视且两后视点标高差在规定范围之内。
5.1.3 基坑开挖完成后，基坑坑底的柱下扩展基开挖宽度应通线校核，基底标高应经水平仪校核无误，并把轴线和标高引测到基坑，在基坑中设置轴线控制、基础边线及高程标记。
5.1.4基础垫层模板完成后，应按设计图纸要求校核模板安装的几何尺寸，在模板周边放出基础面的标高线，并在竖向钢筋上用红油漆标示，墙、柱的轴线和边线标记，应延长线引至基础边线外，方便施工复核工作。
5.1.5基础施工完成后，把室外的轴线控制点引测至基础顶面，并按施工图放出有关的墙和柱等截面尺寸线。
5.2 主体结构轴线控制及施工抄平放线
±0.000以上高程传递，采用钢尺直接丈量法，若竖直方向有突出部分，不便于拉尺时，也同样采用悬吊钢尺法。每节标准高度上至少设两个以上水准点，两次导入误差必须符合规范要求，否则独立施测两次。
结构平面的施工放线采用轴测孔传递的方式进行投测，根据基础控制网点的主轴线精确引测到一层楼面上，以后每完成一层楼面用激光水准仪把±0.00层的控制线传递到上一层楼面。再依据控制点放出各层平面相应的轴线及墙、柱、梁和各洞口等的平面位置。
5.2.1砌砖的施工抄平放线
5.2.1.1 先根据各层平面的轴线和各层建筑施工平面图，放出墙体的平面轴线，墙边线及门窗、洞口等位置。
5.2.1.2 结构砌砖前，应将水平标高引测在砼柱的一定高度位置上，与砼柱相连接的墙体相应位置应放出墙体的垂直边线窗台、窗顶、门顶、洞底、顶等标高，作为砌砖的依据。
5.2.1.3平面放出的细部轴线控制线必须校核无误，以便检查结构施工质量和以后的进一步施工。
5.2.1.4外墙四大角以控制轴线为准，保证四大角垂直方正，经纬仪投测上下贯通，竖向垂直线供墙板安装控制校核。
5.2.2 装饰施工抄平放线
5.2.2.1 室内装饰：根据建筑施工图弹出相应的全部墨线、包括脚线、顶棚顶高程线、梁底水平线、装饰线及窗台、门洞顶、压顶、楼梯步级等的墨线。
5.2.2.2 外墙装饰：要按图放出阳台线、门窗顶、窗台线、装饰线，女儿墙压顶线等控制线。
5.2.2.3凡粘贴各种规格的饰面材料应按块料的规格和设计要求的图案等放出分格、分色及收边、收口、斜水等控制线、楼地面包括：厅房、走廊、阳台等应统一放线，力求饰面缝线纵横畅顺。
6.轴线及高程点放样程序
6.1基础工程
验线
引测施工控制轴线桩
测绘院提供平面图控制点

土方开挖

砼垫层
标高抄测测

验槽
基坑标高测设
土方开挖边坡及标高控制

基础施工
监理报验
放基础底边线

6.2主体结构施工
各层在墙体砌筑在一定高度（大于+0.5m）后立即抄测建筑+0.5m水平控制线标高并报验，以便检查浇筑后质量及下一步施工。
抄测结构+0.5m标高点
（钢筋上）
竖向钢筋绑扎
监理报验
墙体放线

模板及砼结构
在固定钢筋上丈量上一层结构+0.5m控制标高

6.3装修工程
抄测建筑0.5m控制标高
装饰施工
放装饰位置线

其它项目施工

7.施工时的各项限差和质量保证措施
7.1为保证误差在允许限差内，各种控制测量必须按规范进行，各项限差必须达到下列要求：
7.1.1控制轴线，轴线间互差
＞20m 1/7000 （相对误差）
≤20m ±3 ㎜
7.1.2各种结构控制线相对于轴线≤±3 ㎜。
7.1.3标高小于±5㎜。
7.1.4垂直度层高≤8㎜，全高1/1000且不大于3mm。
7.2放样工作按下述要求进行：
7.2.1钢尺量距时，对悬空和倾斜测量应满足限差要求的情况下考虑垂曲及倾斜改正。
7.2.2标高抄测时，采取独立施测两次法，其限差为±3㎜，所有抄测应以水准点为后视。
7.2.3垂直度观测：若采取吊垂球时应在无风的情况下，如有风而不得不采取吊垂球时，可将垂球置于水桶内。
7.3细部放样应遵循下列原则：
7.3.1用于细部测量的控制点或线必须经过检验。
7.3.2细部测量坚持由整体到局部的原则。
7.3.3有方格网的必须校正对角线。
7.3.4方向控制尽量使用距离较长的点。
7.3.5所有结构控制线必须清楚明确。
8.测量仪器的保养
8.1仪器实行专人负责制，建立测量仪器管理台帐，由专人保管、填写。
8.2所有测量仪器必须定期校准检定一次，在仪器上粘贴校准状态标识，具备合格的计量检定证书，并由项目部测量负责人每半月一次进行自检。
8.3仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土。
8.4仪器使用完毕后，必须进行擦拭，并填写使用情况表格。
8.5仪器在运输过程中，必须手提、抱等，禁止置于有振动的车上。
8.6仪器现场使用时，测量员不得离开仪器。
8.7水准尺不得躺放，三角架水准尺不得做工具使用。
9.测量管理制度
9.1所有测量人员必须持证上岗。
9.2上岗前必须学习并掌握《城市测量规范》、《工程测量规范》、《建筑工程施工测量规程》。
9.3到现场放样前，必须先熟悉图纸，对图纸技术交底中的有关尺寸进行计算、复核，制定具体的方案后
