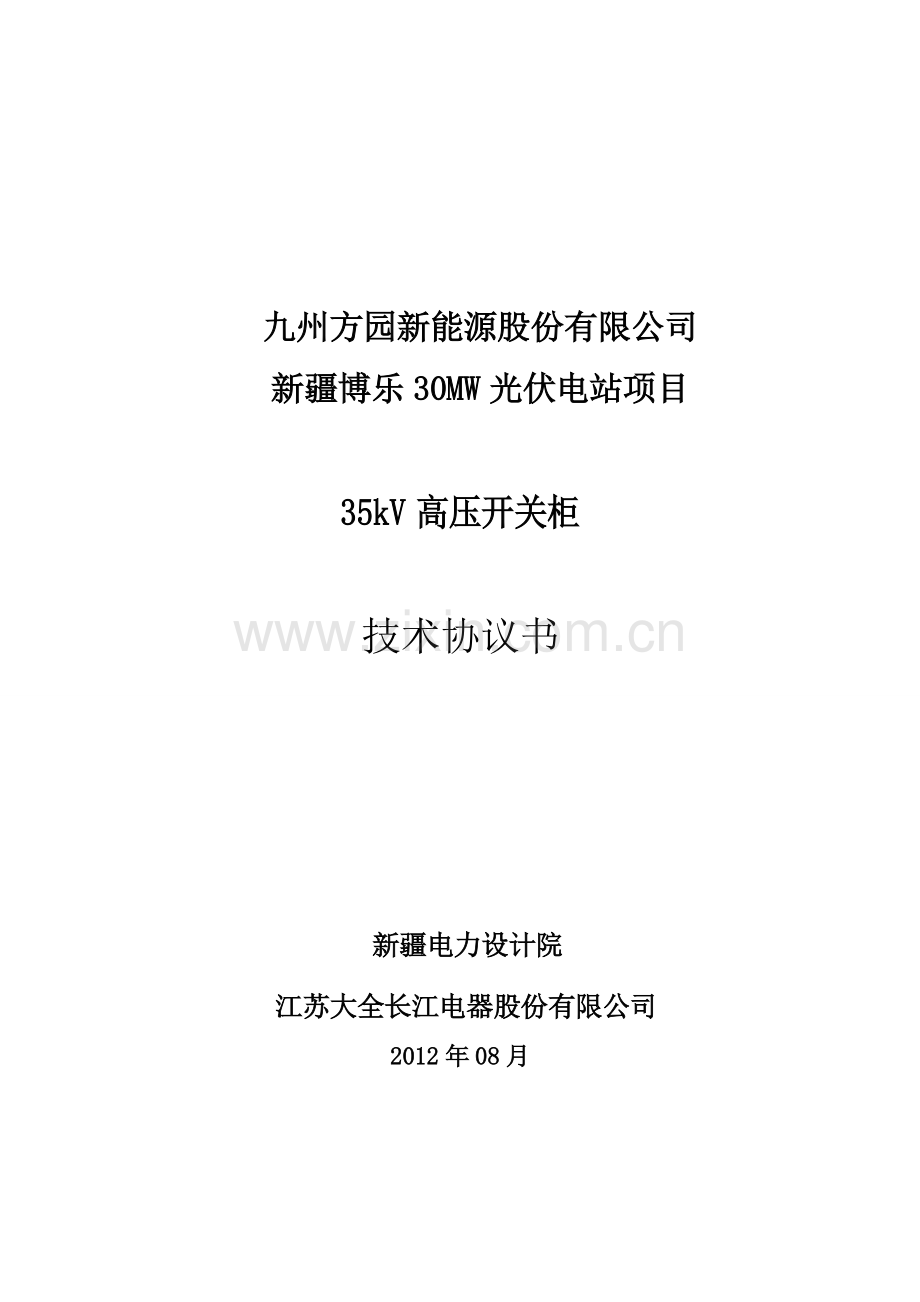

-35kV开关柜技术规范书-8月2日.doc

九州方园新能源股份有限公司
新疆博乐30MW光伏电站项目

35kV高压开关柜

技术协议书

新疆电力设计院
江苏大全长江电器股份有限公司
2012年08月

目 录
设备一览表 1
1 总则 1
1.1 一般规定 1
1.2 适用范围 1
1.3 对设计图纸、说明书和试验报告的要求 2
1.4 标准和规范 4
1.5 卖方必须提交的技术参数和信息 5
1.6 备品备件 5
1.7 专用工具与仪器仪表 5
1.8 安装、调试、性能试验、试运行和验收 6
2 结构要求 6
2.1 开关柜技术参数 6
2.2 通用要求 6
2.3 断路器 10
2.4 接地开关 11
2.5 电流互感器 12
2.6 电压互感器 12
2.7 避雷器 12
2.8 母线 13
3 试验 14
3.1 型式试验 14
3.2 出厂试验 14
3.3 现场交接试验 15
4 技术服务、设计联络、工厂检验和监造 15
4.1 技术服务 15
4.2 设计联络会 16
4.3 工厂检验和监造 17
5 图纸资料提交单位 19
6 工程概况 19
7 使用条件 19
8 技术参数和性能要求 20
8.1 技术参数表 20

设备一览表
货物需求及供货范围一览表
序号
项目单位要求
开关柜型号
主要参数
数量
交货
地点
1
出线柜
KYN61-40.5柜宽:1400mm 柜深:2865mm 柜高:2400mm,
附 35kV 真空 断路器ZN85-40.5 （大全长江电器/江苏扬中）
额定电压: 35kV; 最高工作电压: 40.5kV;
额定电流: 1250A 额定开断电流: 31.5kA;
热稳定电流(4s):80kA
附直流弹簧操动机构
电动机额定电压: 220V AC/DC
分合闸线圈额定控制电压: 220V DC
JN22-40.5/31.5kA 接地开关 （洞头恒博/浙江）
LZZBJ9-35 2*600/1A 0.2S/0.5/10P30/10P30/10P30 3只（靖江互感器厂/江苏靖江）
YH5WZ-51/134 3只（西门子/江苏无锡）
在线式放电记数及监测仪 3只 （南京伏安电气/江苏南京）
附开关状态综合指示仪 型号：AK-KXA（保定安科/河北保定）
（开关状态指示+带电显示+温、湿度模拟控制）;
零序电流互感器 AK-LH120 1只 （保定安科/河北保定）
1面
变电站现场
2
站用变进线柜
KYN61-40.5柜宽:1400mm 柜深:2865mm柜高:2400mm,
附 35kV 真空 断路器ZN85-40.5 （大全长江电器/江苏扬中）
额定电压: 35kV; 最高工作电压: 40.5kV;
额定电流: 1250A 额定开断电流:31.5kA;
热稳定电流(4s):80kA
电动机额定电压: 220V AC/DC
分合闸线圈额定控制电压: 220V DC
JN22-40.5/31.5kA 接地开关 （洞头恒博/浙江）
LZZBJ9-35 50/1A 100/1A 0.2S/0.5/10P30/10P30 3只（靖江互感器厂/江苏靖江）
YH5WZ-51/134 3只（西门子/江苏无锡）
在线式放电记数及监测仪 3只 （南京伏安电气/江苏南京）附开关状态综合指示仪 型号：AK-KXA（保定安科/河北保定）
（开关状态指示+带电显示+温、湿度模拟控制）;
零序电流互感器 AK-LH120 1只 （保定安科/河北保定）
(站用变电缆进线柜)
1面
变电站现场
3
接地变柜
KYN61-40.5柜宽:1400mm 柜深:2865mm柜高:2400mm,
附 35kV 真空 断路器ZN85-40.5 （大全长江电器/江苏扬中）
额定电压: 35kV; 最高工作电压: 40.5kV;
额定电流: 1250A 额定开断电流:31.5kA;
热稳定电流(4s):80kA
附直流弹簧操动机构
电动机额定电压: 220V AC/DC
分合闸线圈额定控制电压: 220V DC
JN22-40.5/31.5kA 接地开关 （洞头恒博/浙江）
LZZBJ9-35 50/1A 100/1A 0.5S/0.5/10P30 /10P30 3只（靖江互感器厂/江苏靖江）
YH5WZ-51/134 3只（西门子/江苏无锡）
在线式放电记数及监测仪 3只 （南京伏安电气/江苏南京）附开关状态综合指示仪 型号：AK-KXA （保定安科/河北保定）
（开关状态指示+带电显示+温、湿度模拟控制）;
零序电流互感器 AK-LH150 1只 （保定安科/河北保定）
(接地变出线柜)
1面
变电站现场
4
SVG进线柜
KYN61-40.5柜宽:1400mm 柜深:2865mm柜高:2400mm,
附 35kV 真空断路器ZN85-40.5 （大全长江电器/江苏扬中）
额定电压: 35kV; 最高工作电压: 40.5kV;
额定电流: 1250A 额定开断电流:31.5kA;
热稳定电流(4s):80kA
附直流弹簧操动机构
电动机额定电压: 220V AC/DC
分合闸线圈额定控制电压: 220V DC
JN22-40.5/31.5kA 接地开关 （洞头恒博/浙江）
LZZBJ9-35 2*100/1A 0.5S/0.5/10P30/10P30 3只（靖江互感器厂/江苏靖江）
YH5WZ-51/134 3只（西门子/江苏无锡）
在线式放电记数及监测仪 3只 （南京伏安电气/江苏南京）附开关状态综合指示仪 型号：AK-KXA （保定安科/河北保定）
（开关状态指示+带电显示+温、湿度模拟控制）;
零序电流互感器 AK-LH150 1只 （保定安科/河北保定）
(SVG补偿柜)
1面
变电站现场
5
电缆进线柜
KYN61-40.5柜宽:1400mm 柜深: 2865mm柜高:2400mm,
附 35kV 真空断路器ZN85-40.5 （大全长江电器/江苏扬中）
额定电压: 35kV；最高工作电压: 40.5kV；
额定电流: 1250A 额定开断电流:31.5kA;
热稳定电流(4s):80kA
附直流弹簧操动机构
电动机额定电压: 220V AC/DC
分合闸线圈额定控制电压: 220V DC
JN22-40.5/31.5kA 接地开关 （洞头恒博/浙江）
LZZBJ9-35 2×100/1A 0.2S/0.5/10P30/10P30 3只（靖江互感器厂/江苏靖江）
YH5WZ-51/134 3只（西门子/江苏无锡）
在线式放电记数及监测仪 3只 （南京伏安电气/江苏南京）附开关状态综合指示仪 型号：AK-KXA （保定安科/河北保定）
（开关状态指示+带电显示+温、湿度模拟控制）;
零序电流互感器 AK-LH150 1只 （保定安科/河北保定）
(电缆进线柜)
6面
变电站现场
6
电压互感器、避雷器柜
KYN61-40.5柜宽:1400mm 柜深:2865mm 柜高:2400mm,
额定电压: 35kV;
最高工作电压: 40.5kV;
附JDZX11-35R（内含熔芯0.5A/31.5kA） （靖江互感器厂/江苏靖江）
额定电压比：
准确级: 0.2/0.5/3P
额定输出容量:20/30/100VA
YH5WZ-51/134 3只（西门子/江苏无锡）
在线式放电记数及监测仪 3只 （南京伏安电气/江苏南京）附开关状态综合指示仪 型号：AK-KXA （保定安科/河北保定）
（开关状态指示+带电显示+温、湿度模拟控制）;
附一次消谐器LXQ-35 （南京伏安电气/江苏南京）
(母线PT柜)
1面
变电站现场

详见《技术规范书》
注: 1、开关柜柜后门开观察窗。
2、二次小母线采用Φ6绝缘铜导线，带护套16根。

24
1 总则
1.1 一般规定
1. 卖方应具备招标公告所要求的资质。
2. 卖方须仔细阅读包括本技术规范书在内的全部条款。卖方提供的 交流金属封闭开关设备（以下简称开关柜）应符合协议所规定的要求。
3. 本协议提出了对 开关柜 的技术参数、性能、结构、试验等方面的技术要求。
4. 本协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术规范书引用标准的最新版本标准和本协议技术要求的全新产品，如果所引用的标准之间不一致或本协议所使用的标准与卖方所执行的标准不一致时，按要求较高的标准执行。
5. 如果卖方没有以书面形式对本协议的条文提出差异，则意味着卖方提供的设备完全符合本协议的要求。如有与本协议要求不一致的地方，必须逐项在“技术差异表”中列出。
6. 本技术规范书将作为订货合同的附件，与合同具有同等的法律效力。本协议未尽事宜，由合同签约双方在合同谈判时协商确定。
7. 本技术规范书中涉及有关商务方面的内容，如与协议的《商务部分》有矛盾时，以《商务部分》为准。
8. 本技术规范书中通用部分各条款如与技术规范书专用部分有冲突，以专用部分为准。
1.2 适用范围
1. 本协议的适用范围仅限于本工程的投标产品。内容包括设计、结构、性能、安装、试验、调试及现场服务和技术服务。
2. 中标人应不晚于签约后　7　天内，向买方提出一个详尽的生产进度计划表，包括产品设计、材料采购、产品制造、厂内测试以及运输等详情，以确定每部分工作及其进度。
3. 工作进度如有延误，卖方应及时向买方说明原因、后果及采取的补救措施等。
1.3 对设计图纸、说明书和试验报告的要求
1.3.1 图纸及图纸的认可和交付
1. 所有需经买方确认的图纸和说明文件，均应由卖方在技术澄清后的　7　天内提交给买方进行审定认可。这些资料包括　开关柜的外形图、剖面图、布置图、组装图、基础图、电气原理图、运输尺寸、运输质量、重心、总质量及二次线布置图　等。买方审定时有权提出修改意见。
买方在收到需认可图纸　7　天后，将一套确认的或签有买方校定标记的图纸（买方负责人签字）返还给卖方。凡买方认为需要修改且经卖方认可的，不得对买方增加费用。在未经买方对图纸作最后认可前任何采购或加工的材料损失应由卖方单独承担。
2. 卖方在收到买方确认图纸（包括认可方修正意见）后，应于　7　天内向买方提供最终版的正式图纸和一套供复制用的底图及正式的光盘，正式图纸必须加盖工厂公章或签字。
3. 完工后的产品应与最后确认的图纸一致。买方对图纸的认可并不减轻卖方关于其图纸的正确性的责任。设备在现场安装时，如卖方技术人员进一步修改图纸，卖方应对图纸重新收编成册，正式递交买方，并保证安装后的设备与图纸完全相符。
4. 图纸的格式：所有图纸均应有标题栏、相应编号、全部符号和部件标志，文字均用　中文 ，并使用SI国际单位制。对于进口设备以中文为主，当买方对英文局部有疑问时，卖方应进行书面解释。
卖方免费提供给买方全部最终版的图纸、资料及说明书。其中图纸应包括　1.4.1第1款所涉及的图纸和卖方自带的元器件资料 　， 并且应保证买方可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。
1.3.2 说明书的要求
1. 开关柜的使用条件和技术参数。
2. 开关柜及主要元件的结构、安装、调试、运行、维护、检修和全部附件的完整说明和技术数据。
3. 开箱和起吊：运输单元的质量，起吊和开箱的注意事项及专用的起吊用具等。
4. 组装：运输单元应有清楚的标志和代号，注有运输单元号的组装示意图。
5. 安装准备：基础施工的要求，外部接线端子的尺寸。
6. 最终的安装验收：现场交接试验项目及试验方法。
7. 维护：主要元件的维护说明以及维修工作的分类、程序和范围。
8. 运行检修：运行中应注意的事项及控制指标，主要元件的检修周期和检修方案。
9. 开关柜 各个元件和所有附件的技术数据。
10. 表示开关柜 和操动机构的结构图及对基础的技术要求的说明。
11. 结构特征、设备及其元件的更详细的说明。
12. 操动机构特征的说明。
13. 备品备件、专用工具和专用仪器仪表的使用说明。
14. 说明书使用中文。
1.3.3 试验报告
卖方应提供下列试验报告：
1. 开关柜的型式试验报告和出厂试验报告。
2. 开关柜主要元件的型式试验报告和出厂试验报告。
3. 当产品的设计、工艺、生产条件或使用的材料及主要元件发生重大改变而影响到产品性能时，应做相应的型式试验并提供试验报告。
1.3.4 图纸、说明书及试验报告等资料的交付时间、数量
投标方应向买方提供的资料、图纸、试验报告见下表，但不限于下述内容。
投标方向买方提供的资料和图纸
序号
内 容
份数
交付时间
收图单位
1
图纸及安装使用说明书（与1.4.1斜体一致）
6份
随 货
供 应
九州方园新能源股份有限公司
1.1
土建、地基规定及图纸
1.2
安装、维护、运行说明及图纸
1.3
电气原理图
1.4
二次控制、测量、监控、信号回路、辅助设备回路主方案图、元件安装图纸(二次小室)
1.5
布置图(平面、断面)
1.6
安装图，带外形尺寸、运输尺寸、质量
1.7
主要元件安装使用说明书
1.8
专用工具、仪表介绍
1.9
运输和安装所需要专用设备的说明
1.10
现场试验和其他试验说明
2
试验报告
2.1
全套型式试验报告
2.2
全套出厂试验报告
2.3
其他试验报告
2.4
零部件试验（包括绝缘件的局部放电试验报告）
3
其他资料
3.1
主要元件标准
3.2
所用材料标准
3.3
检查、调试规定
3.4
包装、装船、贮存规定
3.5
现场高压试验规定和标准
3.6
维修指南
3.7
装箱清单
3.8
包装说明
3.9
设备中使用的润滑剂、油脂的清单及检验合格证明
3.10
带电显示装置的规格、型号、厂家
1.4 标准和规范
1. 合同中所有设备、备品备件，包括卖方从第三方获得的所有附件和设备，除本协议中规定的技术参数和要求外，其余均应遵照最新版本的电力行业标准（DL）、国家标准（GB）和IEC标准及国际单位制（SI），这是对设备的最低要求。卖方如果采用自己的标准或规范，必须向买方提供中文和英文(若有)复印件并经买方同意后方可采用，但不能低于DL、GB和IEC的有关规定。
2. 执行的标准
DL/T 402－2007 高压交流断路器订货技术条件
DL/T 404 3.6kV-40.5kV交流金属封闭开关设备和控制设备
DL/T 486 高压交流隔离开关和接地开关
DL/T 593－2006 高压开关设备和控制设备标准的共用技术要求
GB 1207 电压互感器
GB 1208 电流互感器
GB 1984－2003 高压交流断路器
GB 1985－2005 高压交流隔离开关和接地开关
GB 3906－2006 3.6kV-40.5kV交流金属封闭开关设备和控制设备
GB 6450－1986 干式电力变压器
GB 11032－2000 交流无间隙金属氧化物避雷器
GB 15166.2 交流高压熔断器：限流式熔断器
GB 50150－2006 电气装置安装工程电气设备交接试验标准
SD 318 高压开关柜闭锁装置技术条件
IEC 62271－100 高压交流断路器
国家电网生[2004]634号输变电设备技术标准：《交流高压断路器技术标准》、《交流隔离开关和接地开关技术标准》。
3. 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
1.5 卖方必须提交的技术参数和信息
1. 技术参数响应表、技术偏差表及相关技术资料。
2. 投标产品的特性参数和特点。
3. 与其它设备配合所需的相关技术文件和信息。
4. 设备详细的一次接线图及布置图。
5. 型式试验报告和省级及以上的产品鉴定证书。
1.6 备品备件
1. 卖方应提供必备和推荐的　备品备件 ，并分别列出其单价（商务部分填写）。
2. 所有备品备件应为全新产品，与已经安装同型号设备的相应部件能够互换。
3. 所有备品备件应单独装箱，包装应能防尘、防潮、防止损坏等，与主设备一并发运，并标注“备品备件”以区别本体。
1.7 专用工具与仪器仪表
1. 卖方应提供必备和推荐的　专用工具和仪器仪表　。
2. 所有专用工具与仪器仪表必须是全新的，并附详细的使用说明资料。
3. 专用工具与仪器仪表应单独装箱，注明“专用工具”、“仪器仪表”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。
1.8 安装、调试、性能试验、试运行和验收
1. 合同设备的安装、调试将由买方根据卖方提供的技术文件和说明书的规定在卖方技术人员指导下进行。
2. 合同设备的性能试验、试运行和验收根据本规范规定的标准、规程规范进行。
3. 完成合同设备安装后，买方和卖方应检查和确认安装工作，并签署安装工作证明书，共两份、双方各执一份。
4. 设备安装、调试和性能试验合格后方可投入试运行。试运行后买卖双方应签署合同设备的验收证明书(试运行时间在合同谈判中商定)。该证明书共两份，双方各执一份。
5. 如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，买卖双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。
2 结构要求
2.1 开关柜技术参数
开关柜技术参数见技术参数响应表。
2.2 通用要求
1. 产品设计应能使设备安全地进行下述各项工作：正常运行、检查、维护操作、主回路验电、安装和(或)扩建后的相序校核和操作联锁、连接电缆的接地、电缆故障的定位、连接电缆或其他器件的绝缘试验以及消除危险的静电电荷等。
2. 产品的设计应能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能，并满足与其他设备联接的要求。
3. 类型、额定值和结构相同的所有可移开部件和元件在机械和电气上应有互换性。
4. 各元件应符合各自的有关标准。
5. 柜体应采用敷铝锌钢板弯折后栓接而成或采用优质防锈处理的冷轧钢板制成。
6. 金属铠装开关柜应分为断路器室、母线室、电缆室和控制仪表室等金属封闭的独立隔室，其中断路器室、母线室和电缆室均有独立的泄压通道。
7. 断路器室的活门应标有母线侧、线路侧等识别字样。母线侧活门还应附有红色带电标志和相色标志。活门与断路器手车联锁。
8. 开关柜相序按面对开关柜从左至右为A、B、C，从上到下排列为A、B、C。
9. 对最小空气间隙的要求：
1) 单纯以空气作为绝缘介质的开关柜，相间和相对地的最小空气间隙应满足下列要求。
a) 12kV：相间和相对地125mm，带电体至门155mm；
b) 40.5kV：相间和相对地300mm，带电体至门330mm。
2) 以空气和绝缘隔板组成的复合绝缘作为绝缘介质的开关柜，绝缘隔板应选用耐电弧、耐高温、阻燃、低毒、不吸潮且具有优良机械强度和电气绝缘性能的材料。带电体与绝缘板之间的最小空气间隙应满足下述要求：
a) 对12kV设备应不小于30mm；
b) 对40.5kV设备应不小于60mm。
10. 对接地的要求：
1) 开关柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。紧固螺钉或螺栓的直径应不小于12mm。接地连接点应标以清晰可见的接地符号；
2) 接地导体应采用铜质导体，在规定的接地故障条件下，在额定短路持续时间为4s时，其电流密度不应超过110A/mm2，但最小截面积不应小于240mm2。
3) 主回路中凡规定或需要触及的所有部件都应可靠接地；
4) 各个功能单元的外壳均应连接到接地导体上，除主回路和辅助回路之外的所有要接地的金属部件应直接或通过金属构件与接地导体相连接。金属部件和外壳到接地端子之间通过30A直流电流时压降不大于3V。功能单元内部的相互连接应保证电气连续性；
5) 可抽出部件应接地的金属部件，在试验位置、隔离位置及任何中间位置均应保持接地；
6) 可移开部件应接地的金属部件，在插入和抽出过程中，在静触头和主回路的可移开部件接触之前和分离过程中应接地，以保证能通过可能的最大短路电流；
7) 接地回路应能承受的短时耐受电流最大值为主回路额定短时耐受电流的87％；
8) 二次控制仪表室应设有专用独立的接地导体。（如需要）
11. 开关柜柜顶设有横眉可粘贴间隔名称。开关柜前门表面应标有清晰明显的主接线示意图。
12. 观察窗的要求：
1) 观察窗至少应达到对外壳规定的防护等级；
2) 观察窗应使用机械强度与外壳相当的透明钢化玻璃，同时应有足够的电气间隙；
3) 主回路的带电部分与观察窗的可触及表面的绝缘应满足相对地的绝缘要求。
13. 对柜内照明的要求：开关柜内电缆室和二次控制仪表室应设置照明设备。
14. 开关柜内应设电加热器，对于手动控制的加热器应在柜外设置控制开关，以进行其投入或切除操作。加热器应为常加热型，确保柜内潮气排放。
15. 铭牌
1) 开关柜的铭牌应符合DL/T 404的规定。
2) 铭牌应为不锈钢、铜材或丙烯酸树脂材料，且应用中文印制。设备零件及其附件上的指示牌、警告牌以及其它标记也应用中文印制。
3) 铭牌应包括如下内容：
a) 制造商名称或商标、制造年月、出厂编号；
b) 产品型号；
c) 给出下列数据：额定电压、母线和回路的额定电流、额定频率、额定短路开断电流、额定短时耐受电流及持续时间、额定峰值耐受电流、内部电弧等级（如有）。
4) 开关柜中各元件应装有铭牌，铭牌要求参照相应标准。
16. 开关柜的“五防”和联锁要求
1) 开关柜应具有可靠的“五防”功能：防止误分、误合断路器；防止带负荷分、合隔离开关（插头）；防止带电分、合接地刀闸；防止带接地刀闸送电；防止误入带电间隔。
2) 电缆室门与接地刀闸采取机械闭锁方式，并有紧急解锁装置。
3) 当断路器处在合闸位置时，断路器小车无法推进或拉出。
4) 当断路器小车未到工作或试验位置时，断路器无法进行合闸操作。
5) 当接地刀闸处在合闸位置时，断路器小车无法从“试验”位置进入“工作”位置。
6) 当断路器小车处在“试验”位置与“工作”位置之间（包括“工作”位置）时，无法操作接地刀闸。
7) 进出线柜应装有能反映出线侧有无电压，并具有自检功能的带电显示装置。当出线侧带电时，应闭锁操作接地刀闸。
8) 站用变柜的后门应具有带电显示强制闭锁，并留有方便站用变检修时接地线的部位，要求与柜后门有相互闭锁。
9) 站用变柜内的隔离小车与柜内的低压总开关应设机械闭锁或电气闭锁。其程序过程为应先拉开低压总开关、再拉出隔离小车，然后再开站用变柜门，反之亦然。
10) 开关柜电气闭锁应单独设置电源回路，且与其他回路独立。
17. 对开关柜限制并避免内部电弧故障的要求（如需要）
1) 开关柜应通过内部燃弧试验，并在投标时出具相关试验报告。
2) 开关柜的各隔室之间，应满足正常使用条件和限制隔室内部电弧影响的要求；并能防止因本身缺陷、异常或误操作导致的内电弧伤及工作人员，能限制电弧的燃烧范围。
3) 应采取防止人为造成内部故障的措施，还应考虑到由于柜内组件动作造成的故障引起隔室内过压及压力释放装置喷出气体，可能对人员和其他正常运行设备的影响。
4) 除继电器室外，在断路器室、母线室和电缆室的均设有排气通道和泄压装置，当产生内部故障电弧时，泄压通道将被自动打开，释放内部压力，以确保人员和开关柜的安全。
18. 开关柜防护等级的要求
在开关柜的柜门关闭时防护等级应达到IP4X或以上；当开关柜采用金属铠装封闭式结构时，在柜门打开时防护等级达到IP2X或以上。
2.3 断路器
断路器技术参数见技术参数响应表。
2.3.1 对真空断路器的要求
1. 真空断路器应采用操动机构与本体一体化的结构。
2. 真空灭弧室应与型式试验中采用的一致。
3. 真空灭弧室要求采用陶瓷外壳。
4. 真空灭弧室允许储存期不小于20年，出厂时灭弧室真空度不得小于1.32×10-5Pa 。在允许储存期内，其真空度应满足运行要求。
5. 真空灭弧室在出厂时应做“老化”试验，并附有报告。
6. 用于开合电容器组的断路器必须通过开合电容器组的型式试验，满足C1或C2级的要求。
7. 真空断路器接地金属外壳上应有防锈的、导电性能良好的、直径为12mm的接地螺钉。接地点附近应标有接地符号。
2.3.2 对SF6断路器的要求
1. SF6气体第一次灌注：应随断路器供给第一次灌注用的SF6气体。供第一次充气用的SF6气体应符合GB/T 12022工业六氟化硫的规定。在气体交货之前，应向买方提交新气试验的合格证书，所用气体必须经买方复检合格后方可使用。
2. SF6气体系统的要求：断路器的SF6气体系统应便于安装和维修，并有用来连接气体处理装置和其它设备的合适连接点。
3. SF6气体内的水分含量：断路器中SF6气体在额定压力下在20℃时的最大水分含量应小于150μL/L，在其它温度时应予修正。
2.3.3 操动机构要求
1. 操动机构采用弹簧操动机构，应保证断路器能三相分、合闸以及三相跳闸和自动重合闸。
2. 操动机构自身应具备防止跳跃的性能。应配备断路器的分合闸指示，操动机构的计数器，储能状态指示应明显清晰，便于观察，且均用中文表示。
3. 应安装能显示断路器操作次数的计数器。该计数器与操作回路应无电气联系，且不影响断路器的合分闸操作。计数器为合闸记数。
4. 弹簧操动机构应能电动机储能并可手动储能，可紧急跳闸。
5. 操动机构的额定电源电压（Ua）为直流220V/ 110V，并联脱扣器应能满足：85%～110%Ua时可靠合闸，65%～110%可靠分闸，30%Ua时不动作。
6. 弹簧储能系统：由储能弹簧进行分、合闸操作的弹簧操动机构应能满足“分–0.3s–合分–180s–合分”的操作顺序。弹簧操动机构应能可靠防止发生空合操作。弹簧储能可以电动和手动实现。
7. 断路器处于断开或闭合位置，都应能对合闸弹簧储能。
8. 在正常情况下，合闸弹簧完成合闸操作后要立即自动开始再储能，合闸弹簧应在20s内完成储能。
9. 在弹簧储能进行过程中不能合闸，并且弹簧在储能全部完成前不能释放。
10. 合闸操作的机械联锁应保证机构处于合闸时，不能再进行合闸动作；而当断路器处于合闸位置和储能状态时，能可靠地进行一次分－0.3s－合分操作循环。
11. 机械动作应灵活，储能及手动或电气分、合闸等各项操作过程中不应出现卡死，阻滞等异常现象，并设有防止“误操作”装置。
12. 应有机械装置指示合闸弹簧的储能状态，并能实现远方监控。
13. 卖方应提供用于断路器分闸和合闸所有必需的中间继电器、闭锁继电器。
2.4 接地开关
技术参数见技术参数响应表。
操动机构：可手动操作，每组接地开关应装设一个机械式的分/合位置指示器；应装设观察窗，以便操作人员检查触头的位置。
2.5 电流互感器
技术参数见技术参数响应表。
对电流互感器应提供下列数据：励磁特性曲线、拐点电压、75°C时最大二次电阻值等。
开关柜内的电流互感器在出厂前必须做伏安特性筛选，同一柜内的三相电流互感器伏安特性应相匹配。
采用环氧浇注型，其额定参数应与开关柜一致。其额定电流比如下:电流互感器的技术数据应满足设计要求，当微机保护有特殊要求，如变电所电源的差动保护用电流互感器与变压器高压侧的电流互感器特性要求一致时，供方应给予满足。
2.6 电压互感器
采用环氧浇注型，其额定参数应与开关柜一致。
额定电压比:
联接组别: YN,yn, yn，开口三角
额定输出和准确级: 20/30/100VA 0.2/0.5/3P级
电压互感器安装在柜上时，电压互感器有限流型的一次熔断器，其容许遮断电流不小于断路器的容许开断电流。
本系统中的电压互感器要求具有一次消谐装置。
所有设备接地线应承受电器耐压的试验标准及拉合振动试验。如用静态装置时，还应做抗干扰试验。
所有设备应在长期工作电压下运行，不致发热或影响寿命和功能，直流母线电压要求变化范围为+10%，-10%。
微机保护装置布置应考虑防震，当小门打开或关闭时，保护装置不误动作。
2.7 避雷器
型式:硅橡胶外套无间隙金属氧化锌避雷器
额定电压: 51 kV
持续运行电压: 40.8 kV
标称放电电流: 5 kA
陡波冲击电流下残压: 154 kV
直流1mA参考电压： 73 kV
雷电冲击电流耐受电流残压： 134 kV
操作冲击电流耐受电流残压：114 kV
大电流冲击电流耐受(4/10μs) 65 kA
雷电冲击耐受电压： 185 kV
工频耐受电压（1min）：95 kV
2.8 母线
技术参数见技术参数响应表。
母线材料：铜；
2.9 高压插入式全范围保护熔断器技术参数
型 号：XRNP-40.5
额定电压（kV）：40.5 kV
熔断器额定电流（A）：63A
熔体额定电流（A）：31.5A
额定短路开断电流（kA）：31.5 kA
熔断器熔断后，可以在现场方便地更换熔丝。
变压器突然投入时的励磁涌流不应损伤熔断器，变压器的励磁涌流通过熔断器产生的热效应可按（10～20）倍的变压器满载电流持续0.1s计算。
熔断器在低压断路器前端发生三相或单相短路时可靠动作，在低压断路器下口至逆变器电缆终端范围内发生三相或单相短路时应与低压断路器及升压站内的35kV真空断路器正确配合、可靠动作。
3 试验
开关柜应按DL/T 404、GB 3906进行型式试验、出厂试验，并应提供供货范围内主要元件的型式试验和出厂试验报告。现场交接试验应符合DL/T 404和GB 50150的要求。
3.1 型式试验
型式试验的目在于验证开关柜、控制回路、控制设备及辅助设备的各种性能是否符合设计的要求。
由于所用元件的类型、额定参数和组合的多样性，所以不可能对所有方案都进行型式试验。型式试验只能在典型的功能单元上进行试验。任一种具体方案的性能可以引用类似方案的试验数据。
1. 对型式试验的补充说明
开关柜的型式试验应在典型的功能单元上进行全套试验。如开关柜所配的断路器已进行了全套试验，则开关柜的关合和开断能力的验证按DL/T 404和GB 3906中“6.101关合和开断能力的验证”的要求，进行T100s和T100a试验，以及临界电流试验（如果有）。其他试验按DL/T 404和GB 3906进行。
2. 型式试验的内容包括：
1) 绝缘试验、局部放电试验及辅助回路绝缘试验
2) 温升试验和主回路电阻测量
3) 主回路和接地回路的短时和峰值耐受电流试验
4) 常温下的机械操作试验（包括机械特性试验、机械寿命试验）
5) 短路电流关合和开断试验
6) 机械联闭锁试验
7) 防护等级试验
8) 操作振动试验
9) 内部故障电弧试验
10) 开关柜中断路器、CT、PT及避雷器等元件按标准所应进行的型式试验
3.2 出厂试验
每台开关柜均应在工厂内进行整台组装并进行出厂试验，出厂试验的技术数据应随产品一起交付买方。产品在拆前应对关键的连接部位和部件做好标记。
1. 主回路的绝缘试验
2. 辅助和控制回路的绝缘试验
3. 主回路电阻测量
4. 设计和外观检查
5. 机械操作和机械特性试验
6. 局部放电测量
3.3 现场交接试验
开关柜安装完毕后应进行现场交接试验，试验应符合的DL/T 404和GB 50150《电气装置安装工程电气设备交接试验标准》的要求。试验时卖方应派代表参加，所有试验结果均应符合产品的技术要求。项目如下：
1. 主回路绝缘试验
2. 辅助回路绝缘试验
3. 主回路电阻试验
4. 检查与核实
内容包括：外观检查、图纸与说明书；所有螺栓及接线的紧固情况；控制、测量、保护和调节设备以及包括加热器在内的正确功能等。
5. 联锁检查
6. 机械操作试验
7. 开关柜中断路器、CT、PT及避雷器等元件按标准应进行的其它现场试验
4 技术服务、设计联络、工厂检验和监造
4.1 技术服务
4.1.1 概述
1. 卖方应指定一名工地代表，配合买方及安装承包商的工作。卖方应指派有经验的安装指导人员和试验工程师，对合同设备的安装、调试和现场试验等进行技术指导。卖方指导人员应对所有安装工作的正确性负责，除非安装承包商的工作未按照卖方指导人员的意见执行，但是，卖方指导人员应立即以书面形式将此情况通知了买方。
2. 合同设备的安装工期为 4 周，买卖双方据此共同确认一份详尽的安装工序和时间表，作为卖方指导安装的依据，并列出安装承包商应提供的人员和工具的类型及数量。
3. 买卖双方应该根据施工的实际工作进展，通过协商决定卖方技术人员的专业、人员数量、服务持续时间、以及到达和离开工地的日期。
4.1.2 任务和责任
1. 卖方指定的工地代表，应在合同范围内与买方工地代表充分合作与协商，以解决有关的技术和工作问题。双方的工地代表，未经双方授权，无权变更和修改合同。
2. 卖方技术人员应按合同规定完成有关设备的技术服务，指导、监督设备的安装、调试和验收试验。
3. 卖方技术人员应对买方人员详细地解释技术文件、图纸、运行和维护手册、设备特性、分析方法和有关的注意事项等，以及解答和解决买方在合同范围内提出的技术问题。
4. 卖方技术人员有义务协助买方在现场对运行和维护的人员进行必要的培训。
5. 卖方技术人员的技术指导应是正确的，如因错误指导而引起设备和材料的损坏，卖方应负责修复、更换和（或）补充，费用由卖方承担，该费用中还包括进行修补期间所发生的服务费。买方的有关技术人员应尊重卖方技术人员的技术指导。
6. 卖方代表应充分理解买方对安装、调试工作提出的技术和质量方面的意见和建议，使设备的安装、调试达到双方都满意的质量。如因卖方原因造成安装或试验工作拖期，买方有权要求卖方的安装监督人员或试验工程师继续留在工地服务，且费用由卖方自理。如因买方原因造成安装或试验拖期，买方根据需要有权要求卖方的安装监督人员或试验工程师继续留在工地服务，并承担有关费用。
4.2 设计联络会
1. 为协调设计及其它方面的接口工作，根据需要买方与卖方应召开设计联络会。卖方应制定详细的设计联络会日程。签约后的 10 天内，卖方应向买方建议设计联络会方案，在设计联络会上买方有权对合同设备提出改进意见，卖方应按此意见作出改进。
2. 联络会主要内容：
1) 决定最终布置尺寸，包括外形和其它附属设备的布置；
2) 复核断路器的主要性能和参数，并进行确认；
3) 检查总进度、质量保证程序及质控措施；
4) 决定土建要求，运输尺寸和重量，以及工程设计的各种接口的
