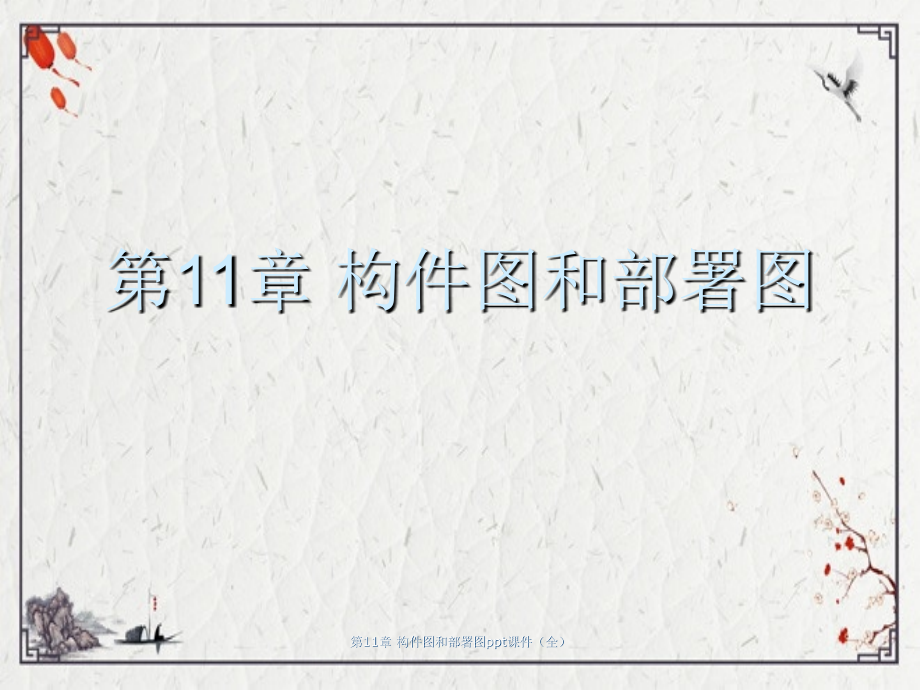

第11章-构件图和部署图.ppt

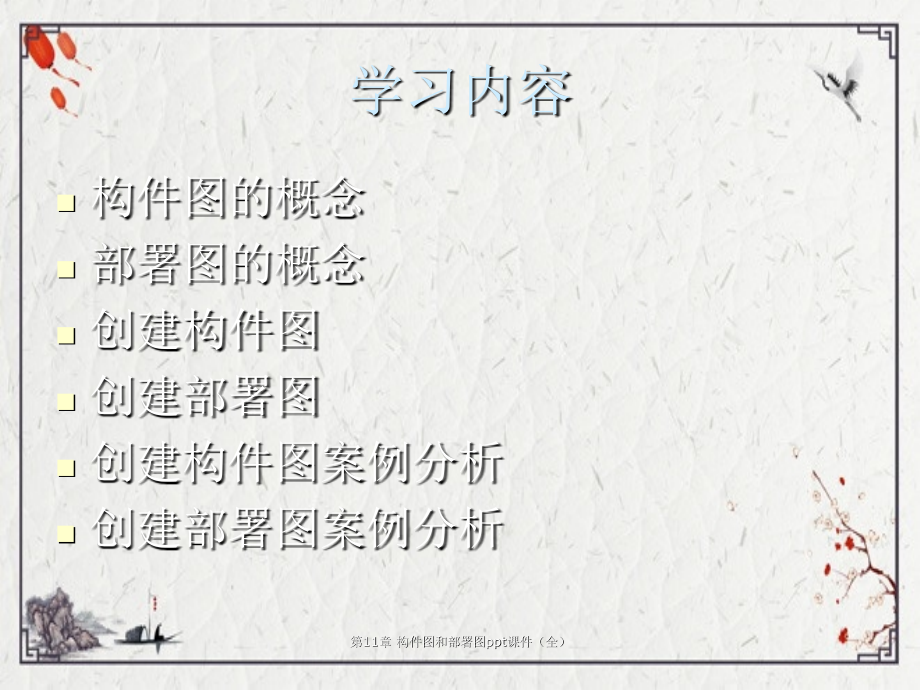

单击此处编辑母版标题样式,第11章 构件图和部署图ppt课件（全）,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第11章 构件图和部署图,第11章 构件图和部署图ppt课件（全）,学习内容,构件图的概念,部署图的概念,创建构件图,创建部署图,创建构件图案例分析,创建部署图案例分析,第11章 构件图和部署图ppt课件（全）,构件图的概念,1.构件,构件作为系统定义良好接口的物理实现单元，它能够不直接依赖于其他构件而仅仅依赖于构件所支持的接口。通过使用被软件或硬件所支持的一个集合接口，构件可以避免在系统中与其它构件之间直接发生依赖关系。,在构件图中，我们将系统中可重用的模块封装成为具有可替代性的物理单元，我们称之称为构件，它是独立的，在一个系统或子系统中的封装单位，提供一个或多个接口，是系统高层的可重用的部件。,第11章 构件图和部署图ppt课件（全）,构件图的概念,有一些构件的图标表示形式和标准构件图形表示形式相同，它们包括,ActiveX,、,Applet,、,Application,、,DLL,、,EXE,以及自定义构造型的构件，它们的表示形式是在构件上添加相关的构造型。,第11章 构件图和部署图ppt课件（全）,构件图的概念,在Rational Rose 2003中，数据库也被认为是一种构件。,虚包是一种只包含对其它包所具有的元素进行引用的构件。它被用来提供一个包的某些内容的公共视图。虚包不包含任何它自己的模型元素,。,第11章 构件图和部署图ppt课件（全）,构件图的概念,系统是指组织起来以完成一定目的的连接单元的集合，在系统中，肯定有一个文件用来指定系统的入口，也就是系统程序的根文件，这个文件被成为主程序。,子程序规范和子程序体是用来显示子程序的规范和实现体。子程序是一个单独处理的元素的包，我们通常用它代指一组子程序集。,第11章 构件图和部署图ppt课件（全）,构件图的概念,2.构件图的概念,构件图是用来表示系统中构件与构件之间，以及定义的类或接口与构件之间关系的图。在构件图中，构件和构件之间的关系表现为依赖关系，定义的类或接口与类之间的关系表现为依赖关系或实现关系。,第11章 构件图和部署图ppt课件（全）,部署图的概念,部署图（Deployment Diagram）描述了一个系统运行时的硬件结点，在这些结点上运行的软件构件将在何处物理地运行，以及它们将如何彼此通信的静态视图。,在一个部署图中，包含了两种基本的模型元素：节点（Node)和节点之间的连接（Connection）。在每一个模型中仅包含一个部署图。,第11章 构件图和部署图ppt课件（全）,部署图的概念,在Rational Rose 2003中可以表示的节点类型包括两种，分别是处理器（Processor）和设备（Device）。,第11章 构件图和部署图ppt课件（全）,创建构件图,创建一个新的构件图，可以通过以下方式进行。,.右键单击浏览器中的Component View（构件视图）或者位于构件视图下的包。,.在弹出的菜单中，选中“New”（新建）下的“Component Diagram”（构件图）选项。,.输入新的构件图名称。,.双击打开浏览器中的构件图。,第11章 构件图和部署图ppt课件（全）,创建构件图,通过构件图的图形编辑工具栏添加对象的步骤如下：,.在构件图的图形编辑工具栏中，选择按钮，此时光标变为“”号。,.在构件图图形编辑区内选择任意一个位置然后使用鼠标左键单击，系统在该位置创建一个新的构件。,.在构件的名称栏中，输入构件的名称。,第11章 构件图和部署图ppt课件（全）,创建构件图,对于构件图中的构件，和其它,Rational Rose 2003,中的模型元素一样，我们可以通过构件的标准规范窗口设置增加其细节信息，包括名称、构造型、语言、文本、声明、实现类和关联文件等。,第11章 构件图和部署图ppt课件（全）,创建部署图,在每一个系统模型中，只存在一个部署图。在使用Rational Rose 2003创建系统模型时，就已经创建完毕，即为Deployment View（部署视图）。如果要访问部署图，在浏览器中双击该部署视图即可。,其中包括：,1.创建和删除节点。,2.设置节点。,3.添加和删除节点之间的连接。,4.设置连接规范。,第11章 构件图和部署图ppt课件（全）,创建构件图案例分析,1.确定需求用例,我们使用下列的步骤创建构件图：,（1）根据用例或场景的确定需求，确定系统的构件。,（2）将系统中的类、接口等逻辑元素映射到构件中。,（3）确定构件之间的依赖关系，并对构件进行细化。,我们将以将简单即时聊天系统为例，介绍如何去创建系统的构件图。,第11章 构件图和部署图ppt课件（全）,创建构件图案例分析,2.创建构件图,这里以客户端模块为例，创建系统的构件图。在客户端模块中包括：,客户端工作类（,Client,）：主要处理客户端与服务器的通信，它属于控制类。,聊天界面类（,ChatForm,）,:,主要描述用户进行聊天的操作界面。,修改用户信息界面类（,ModifyUserForm,）,:,主要描述修改用户信息的操作界面。,登录界面类（,LoginForm,）：主要用户描述操作登录的操作界面。,注册界面类（,RegisterForm,）：主要用于描述用户注册的操作界面。,客户端主窗口类（,ClientMainForm,）,:,主要描述客户端的主界面。,新增好友界面类（,AddFriendForm,）,:,主要描述新增好友的操作界面。,第11章 构件图和部署图ppt课件（全）,创建构件图案例分析,第二步，将系统中的类和接口等映射到构件中，然后我们将系统中的类、接口等逻辑元素映射到构件中。一个构件不仅仅包含一个类或接口，可以包含几个类或接口。,第三步，确定构件之间的依赖关系，并对构件进行细化。细化的内容包括指定构件的实现语言、构件的构造型、编程语言的设置以及针对某种编程语言的特殊设置，如Java语言中的导入文件、标准、版权和文档等。,第11章 构件图和部署图ppt课件（全）,创建部署图案例分析,我们可以使用下列的步骤创建部署图：,1.根据系统的物理需求，确定系统的节点。,2.根据节点之间的物理连接，将节点连接起来。,3.通过添加处理器的进程、描述连接的类型等细化对部署图的表示。,建模一个简单即时聊天系统，该系统的需求如下所示：,1.用户可以在客户端进入聊天系统。,2.系统管理员可以在服务器端对系统进行监控和维护。,3.服务器端安装Web服务器软件，如Tomcat等，通过JDBC与数据库服务器连接。,4.数据库服务器中安装Oracal9i，提供数据服务功能。,第11章 构件图和部署图ppt课件（全）,创建部署图案例分析,1.确定系统节点。,2.添加节点连接，我们可以从上面的需求列表中获取下列,的连接信息：,（1）客户的PC机上通过HTTP协议与Web服务器通信。,（2）Web服务器通过JDBC与数据库服务器连接。,第11章 构件图和部署图ppt课件（全）,创建部署图案例分析,3.细化部署图，接下来需要确定各个处理器中的主程序,以及其它的内容，如构造型、说明型文档和特征描述等。,第11章 构件图和部署图ppt课件（全）,
