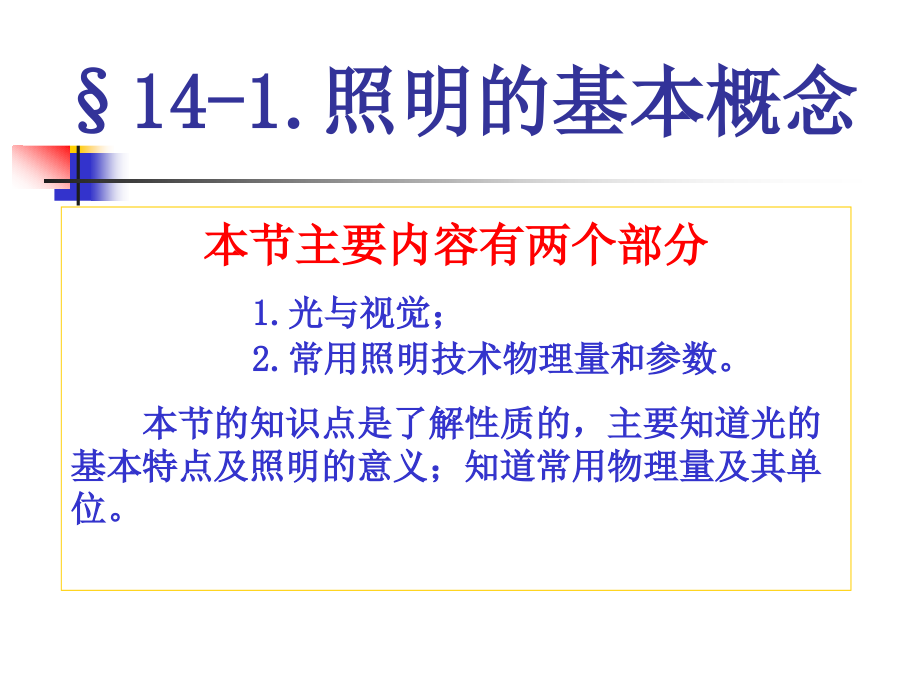

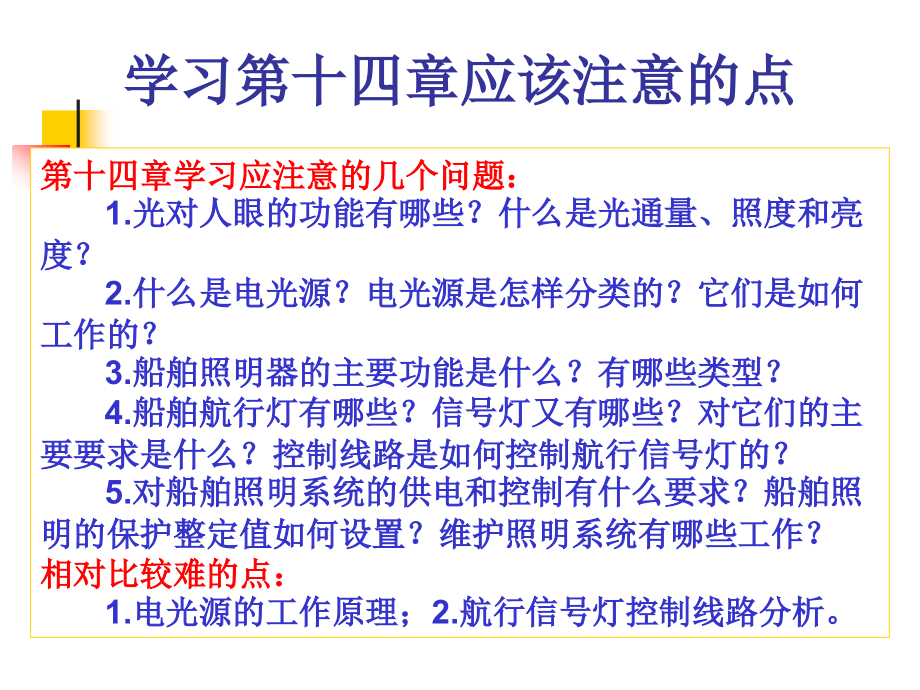

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,学习第十四章应该注意的点,第十四章学习应注意的几个问题：,1.,光对人眼的功能有哪些？什么是光通量、照度和亮度？,2.,什么是电光源？电光源是怎样分类的？它们是如何工作的？,3.,船舶照明器的主要功能是什么？有哪些类型？,4.,船舶航行灯有哪些？信号灯又有哪些？对它们的主要要求是什么？控制线路是如何控制航行信号灯的？,5.,对船舶照明系统的供电和控制有什么要求？船舶照明的保护整定值如何设置？维护照明系统有哪些工作？,相对比较难的点：,1.,电光源的工作原理；,2.,航行信号灯控制线路分析。,14-1.,照明的基本概念,本节主要内容有两个部分,1.,光与视觉；,2.,常用照明技术物理量和参数。,本节的知识点是了解性质的，主要知道光的基本特点及照明的意义；知道常用物理量及其单位。,照明的意义：,安全生产、劳动效率、产品质量、劳动卫生等方面都要求良好的照明。对于船舶：航行安全、工作和生活都需要照明。,功能：,对人眼的三大功能是识别物体的,.,形状；,.,颜色；,.,亮度。,看清物体的条件：,.,亮度对比，,.,颜色对比和光色，,.,物体大小和视距远近，,.,观察时间长短等。,光：,是一种电磁辐射能（电磁波），波长为,780,380mm,之间的为可见光（七色）；红橙黄绿青蓝紫等七色按一定比例混合在一起为白光。人眼对波长为,555mm,的黄绿光灵敏度最高，对红紫光灵敏度最低。,一、,光与视觉,第一节要点,：光对人眼的功能，,常用物理量的概念及对照度的要求。,常用物理量：光通量、发光强度、照度、亮度、显色性、闪烁效应、发光效率、电光源寿命。,注意：照度是射入，亮度则是射出。,物理量单位,主要知道：,1.,光通量：流明（,lm,）；,2.,发光强度：坎德拉（,cd,）；,3.,照度：勒克司（,lx,）；,4.,亮度：坎,/,平方米（,cd/m,2,）。,此外，应该知道显色指数的定义；闪烁效应看不出物体转动；发光效率定义等概念。,二、,常用照明技术物理量和参数,14-2.,船舶照明电光源,本节主要内容有两个部分,1.,热辐射电光源；,2.,气体放电电光源。,电光源两大类：,1.,热辐射光源（白炽灯、卤钨灯）；,2.,气体放电光源（荧光灯、高压汞灯、高压钠灯、金属卤化物灯、汞氙灯）。,一、,热辐射电光源,卤钨灯：,缺点：,易黑化，耐振性差，寿命与光通受电压影响大。,用途：,因可瞬时点燃，船舶航行信号灯、应急照明都只能用白炽灯，且还有双灯丝产品。普通照明也广泛使用。,卤钨灯：,有碘钨灯和溴钨灯两种。溴钨灯对安装位置没有要求。,特点：,可避免黑化，体积小、光效高。,原理：,热辐射电光源都是用电能加热灯丝至白炽而发光。,白炽灯：,优点：,结构简单、使用灵活，可瞬时点燃、无频闪、可调光、可任意位置点燃。,二、,气体放电灯,气体放电灯工作原理：,利用电场（高压）加速自由电子，使之撞击气体或金属蒸气原子电离，形成自持放电，电离后的原子能释放能量辐射光子。稳定放电后，应进行限流。,荧光灯：,预热式低压汞蒸气放电灯。,启动器：,简单的自动开关。,特点：,表面亮度低、表面温度低、光效高、寿命长、显色性较好、光通分布均匀；不能频繁开关，电压低时有跳光现象，过低则熄灭。,高压汞灯与高压钠灯,高压钠灯：,起辉原理似荧光灯。,结构：,与高压汞灯相似，但无辅助电极，要求更高的起动电压。,特点：,光效高、透雾性及光通维持性好、耐震，缺点及使用场合同高压汞灯。,船用雾灯。,特点：,光效高、成本低、寿命长、耐震性能好、不受恶劣气候条件影响。但电压降低可熄灭，点燃时间长，不适合频繁开关场所。,高压汞灯：,原理：,发紫外线光，经荧光物质变为可见光。工作温度高，泡内汞蒸气压力高。,第二节要点,：灯的种类、用途、工作原理和特点。,氙灯：,惰性气体弧光放电。,特点：,启动快、功率大、光色白、亮度高；但光效低、寿命短。,汞氙灯：,氙灯加汞，也有长短弧之分。,特点：,启动快、再启动容易、光透性好；但有紫外线辐射。,注意保护：,1.,眼睛；,2.,灯壳。,长弧氙灯,金属卤化物灯、氙灯和汞氙灯,氙灯及汞氙灯：,金属卤化物灯：,碘化金属（钠,.,铊,.,铟,.,镝等）。,结构：,与高压汞灯类似，但无荧光层。,特点：,光效更高。,用途：,大面积照明。,三个系列：,1.,钠,-,铊,-,镝灯；,2.,钪,-,钠灯；,3.,镝,-,钬灯。,14-3.,船舶照明器,本节内容有两个部分,1.,照明器的类型及其应用；,2.,照明器与照度。,本节主要掌握照明器的类型及其应用。知道其组成、功能、防护等级、设置要求及相关规定等。,一、,照明器的类型及其应用,组成：,电光源、灯壳、灯罩、附件。,功能：,1.,根据需要重新配光；,2.,保护光源不受损坏。,类型：,方法有按光源、防护等级、配光特性等。,1.,按光源分：白炽灯、荧光灯和各种气体放电灯。,2.,按防护等级分：保护型、防水型、防爆型等。,3.,按照配光特性分：直接照射型、半直接照射型、漫射型、半间接型、间接型等,5,种。,防水灯具：,吸顶式,吊装式,手提式,THANK YOU,SUCCESS,2025/6/26 周四,12,可编辑,舱室：,1.,最高顶部多为大功率直照式白炽灯或荧光高压汞灯；,2.,各层顶棚多为防水型白炽灯和荧光灯；,3.,荧光灯配有机玻璃罩，内有,2,4,只灯，配,24V,、,15W,应急灯座；,4.,冷藏舱一般为白炽灯，不许用荧光灯（启动困难）。,内走道、楼梯、穿堂厅间：,照明器多为吸顶式，内设应急灯座。居室照明发展的趋势是集中控制（除分散控制外，床边设集中控制）。,厨房：,1.,光源显色性好；,2.,照明器为防水式；,3.,不能用有机玻璃罩（油污不易清洗，受热变形）。,露天甲板：,广口型外壳，投光角可调；货舱口至少两盏,400W,的高压汞灯的照度。,探照灯：,射出较集中的平行光束，苏伊士运河灯可见,1500,米航标反射带。,照明器的应用,第三节要点,：照明器组成与功能、防护等级、配置；影响照度因素。,影响平均照度的因素：,1.,光源光通,F,n,，,2.,照明器数量,N,，,3.,照明器分布，,4.,舱室面积,A,，,5.,减光系数,K,，,6.,利用系数,u,。,计算：,E,av,=F,n,N,u,K/A,。,了解即可。,K,与环境干净程度有关（,0.8/0.7/0.6,）；,u,是指计算工作面得到光通量与照明器输出光通量之比，与舱壁等反射材料、室形指数,i,等有关。,室形指数：,i=,长,a,宽,b/,高,h,（长,a,宽,b,）,。,二、,照明器与照度,14-4.,船舶航行信号灯设备,本节内容有两个部分,1.,航行信号灯；,2.,航行灯和信号灯的控制。,船舶航行灯及信号灯是船舶照明系统中的一个独立部分，是保证船舶安全航行的重要设备之一。,主要掌握：,什么是航行灯和信号灯；航行信号灯控制线路的原理。,一、,航行信号灯,航行灯：,桅灯、舷灯和尾灯。,1.,桅灯,2,盏；,2.,舷灯,2,盏；,3.,尾灯,1,盏（,共,5,盏,）。桅灯和尾灯都为白色，左舷灯红色，右舷灯绿色。,航行灯的作用：,便于识别船舶的位置、状态、类型、动态等。,信号灯：,环照灯、闪光灯等用于通信联络及表明船舶状态的灯。,环照灯：,可照射到四周的灯。,表,14-4-1,Go on,第一类船舶航行灯及主要信号灯 表,14-4-1,名 称,安装位置,数量,标,志,使 用,前,/,后桅灯,前桅,/,后桅,1/1,白色（,225,），后桅灯高于前桅灯,4.6m,航行,左,/,右舷灯,左舷,/,右舷,1/1,红色,/,绿色，各,112.5,航行,尾 灯,船尾或尽可能船尾,1,白色，,135,航行,前,/,后锚灯,船头,/,船尾,1/1,白色,环照灯,停泊,失 控 灯,前桅或信号桅或雷达桅,2,红色环照灯，垂直上下安装,失去独立操纵能力,闪 光 灯,信号桅或雷达桅,1,白色环照灯，闪光频率,120,次,/,分,过狭水道、转弯,注：,红色,为航行灯；兰色为信号灯。,返回,航行灯的控制：,要求：,1.,两路独立馈电线路供电，一路应来自主配电板或应急配电板，另一路可由附近照明配电箱供电。转换开关设在驾驶室。,2.,每只航行灯应由控制箱引出独立分路供电，箱内设有熔断器和控制开关。,3.,每一航行灯都与声光报警和故障指示器相联。音响报警共用。,交流,直流,控制线路,P.238.,图,14-4-2,二、,航行灯和信号灯的控制,第四节要点,：航行信号灯（种类）；控制要求。,信号灯的控制,控制箱一般设在驾驶室集中控制。,也要求两路供电（锚灯则由附近照明分电箱供电）。,失控灯应能由应急电源或电池直接供电。每灯由控制箱引出独立分路。,控制线路：,P.239.,图,14-4-3,注意：,R,的作用是分流。,14-5.,船舶照明配电系统,本节内容有三个部分,1.,照明系统的供电及控制；,2.,照明线路的保护；,3.,照明系统的维护。,本节主要掌握：,照明系统的供电及控制方面的要求；照明线路的保护短路保护整定电流的规定和一般维护内容。,正常照明系统：,由主电源供电，从照明分配电板引出的单相支路至照明器或插座。,安装要求：,线路,7,点，控制开关,2,点，插座,4,点。,线路设置：,.,每路,10,15A,；,.,灯数（,50/110/220V,，,10/14/24,点）；,.,每一居住舱室由两路供电；,.,公共场所、通道等至少两路供电；,.,每一防火区至少两路独立照明馈电线路，一路为应急照明线路；,.,每一货舱设独立照明分路；,.,风扇和插座除个别外应设独立馈电线路。,控制开关：,.,货舱内固定照明由舱外专用（带锁）控制箱控制；,.,有易燃易爆危险或防火要求舱室内照明控制应在处所外设置开关。,插座：,.,不同电压等级插头插座结构尺寸应不同；,.,超过,50V,插头插座均有保护接地极；,.,超过,16A,插座应有联锁开关；,.,各种工作场所可携照明插座防护等级与该场所相符。,一、,照明系统的供电及控制,要求：,共,6,点。,.,一般由蓄电池供电，有应急发电机的船也应设蓄电池临时应急照明；,.,照明器,15W,白炽灯；,.,电源线路及分支线路均不设开关；,.,照明器上有永久性标志，或在结构上与一般照明的结构不同；,.,设有联锁装置，能自动供电与停电；,.,救生、安全等重要部位等应设应急灯。,应急照明系统的供电与控制,THANK YOU,SUCCESS,2025/6/26 周四,23,可编辑,
