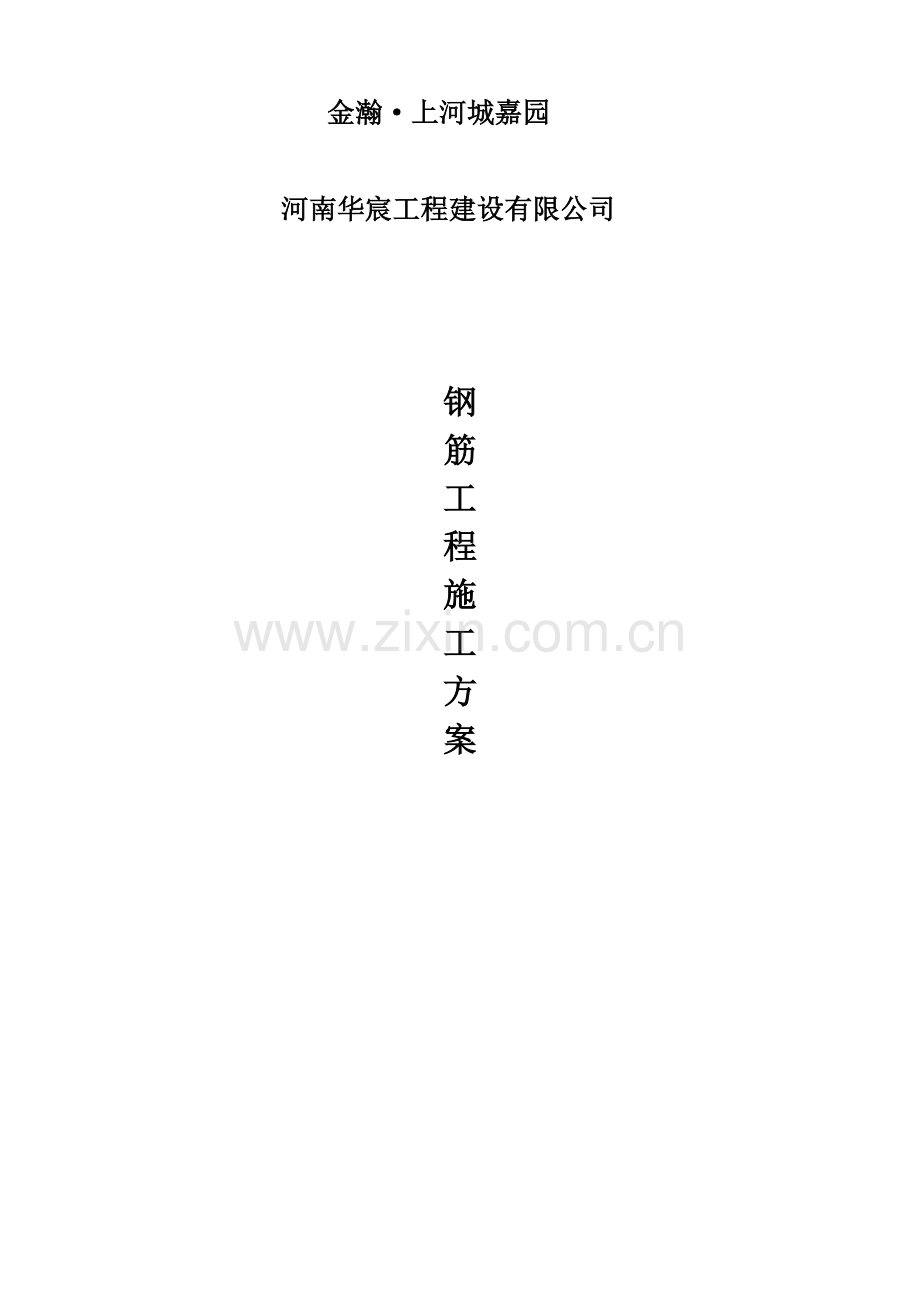

金瀚·上河城嘉园

河南华宸工程建设有限公司

钢
筋
工
程
施
工
方
案

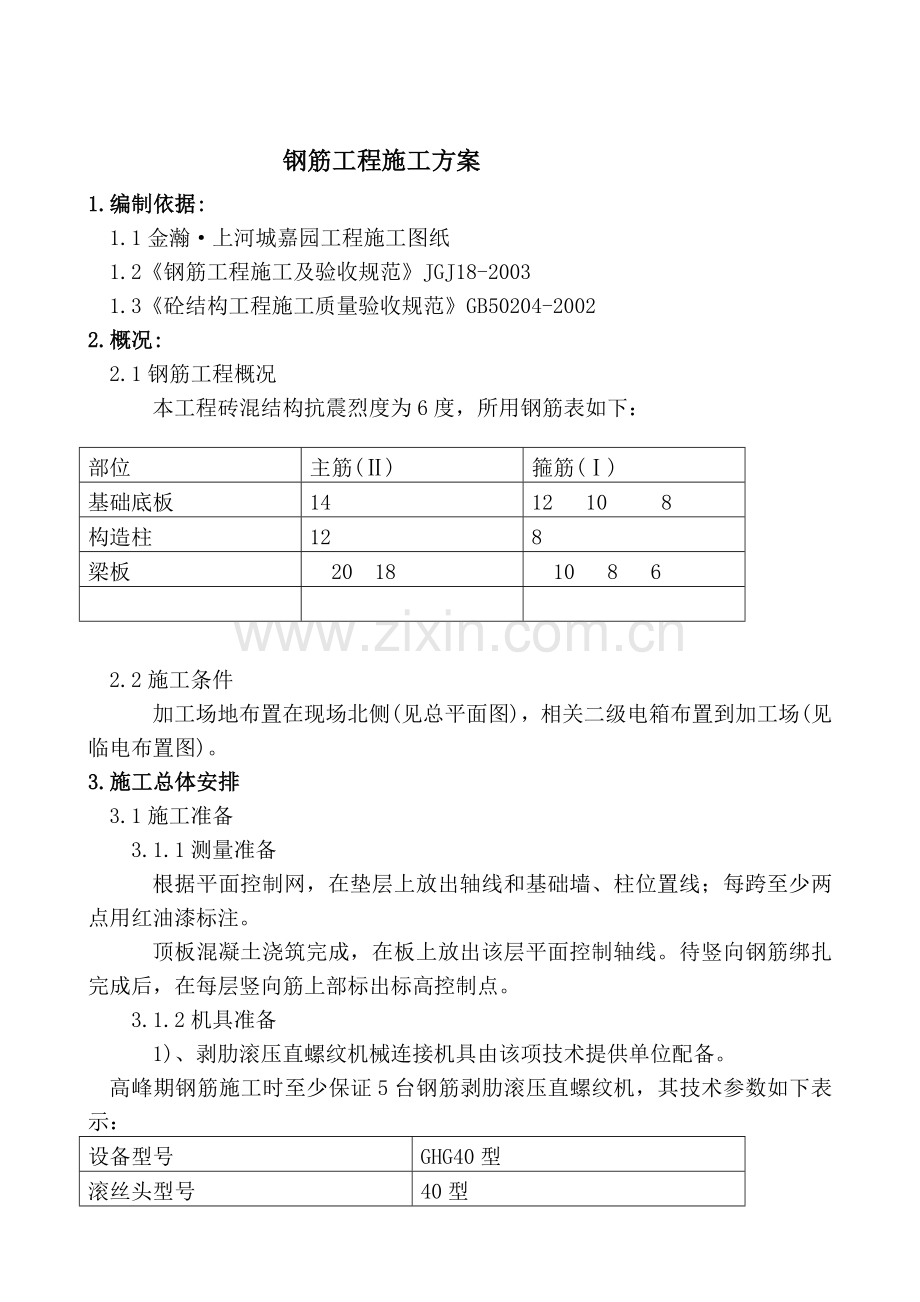

钢筋工程施工方案
1.编制依据:
1.1金瀚·上河城嘉园工程施工图纸
1.2《钢筋工程施工及验收规范》JGJ18-2003
1.3《砼结构工程施工质量验收规范》GB50204-2002
2.概况:
2.1钢筋工程概况
本工程砖混结构抗震烈度为6度，所用钢筋表如下：
部位
主筋(Ⅱ)
箍筋(Ⅰ)
基础底板
14
12 10 8
构造柱
12
8
梁板
20 18
10 8 6

2.2施工条件
加工场地布置在现场北侧(见总平面图)，相关二级电箱布置到加工场(见临电布置图)。
3.施工总体安排
3.1施工准备
3.1.1测量准备
根据平面控制网，在垫层上放出轴线和基础墙、柱位置线；每跨至少两点用红油漆标注。
顶板混凝土浇筑完成，在板上放出该层平面控制轴线。待竖向钢筋绑扎完成后，在每层竖向筋上部标出标高控制点。
3.1.2机具准备
1)、剥肋滚压直螺纹机械连接机具由该项技术提供单位配备。
高峰期钢筋施工时至少保证5台钢筋剥肋滚压直螺纹机，其技术参数如下表示：
设备型号
GHG40型
滚丝头型号
40型
可加工范围
16～40
整机质量(kg)
590
2)限位挡铁：对钢筋的夹持位置进行限位，型号划分与钢筋规格相同。
3)螺纹环规：用于检验钢筋丝头的专用量具。
4)力矩扳手
力矩扳手精度为±5%
5)辅助机具
砂轮切割机：用于钢筋端面整平
用于检验钢筋丝头的专用量具
6)、钢筋焊接机具
电焊机、控制箱、焊接夹具、焊剂罐等
焊接电流：焊接电源400～450A；
3.2施工手续
现场钢筋工人员必须佩戴上岗证，焊工必须有岗位资格证(有效)参加钢筋机械接头加工人员必须进行技术培训，经考试合格后方可执证上岗。未经培训人员严禁操作设备。
3.3材料进场计划
由钢筋施工班负责人随工程进度提出需求量计划。
3.4审图
施工前认真查阅图纸(包括与建筑图对应情况)、方案、相关安全质量规范，做到图纸上问题提前与设计联系解决，以便顺利进行钢筋施工。
3.5管理人员及劳务人员培训
项目部技术部按规定对相关班组进行方案、措施交底(包括书面、口头)；每周六下午5：30利用简短时间，由班组对钢筋操作层进行方案、措施交底(包括书面和口头)，并由项目部技术负责人参加。
4.主要施工方法
4.1材料准备及基本方法
4.1.1钢筋连接及锚固要求
A.竖向钢筋D≥18mm，采用电焊压力焊；横向D≥18mm采用机械连接；D＜18mm用搭接。
B.相关要求
(1)钢筋锚固必须符合GB5001-2002的规定，提供参考值如表：
名称部位

锚固长度
末端弯钩长度

d＜25
d≥25
基础DL
35d
≥10d
底板
35d
40d
≥10d
墙柱插筋
直接插至底板下表面
≥10d

(2)钢筋搭接长度必须符合GB50010-2002或按GB50204-2002附录B：纵向受力钢筋的最小搭接长度
(3)机械连接
接头按加工标准，见4.1.2D项所述
4.1.2钢筋的加工
钢筋加工的形状、尺寸必须符合设计要求：
A.钢筋调直
采用冷拉方法进行钢筋调直，I级钢筋冷拉率为4%，由于钢筋加工区场地有限，钢筋冷拉长度为27m，冷拉后为28.08m；钢筋冷拉采用两端地锚承力，标尺测伸长，并记录每根钢筋冷拉值。
B.钢筋弯曲
1)钢筋弯钩或弯折：I级钢筋末端做180°弯钩，其圆弧弯曲直径2.5d(d为钢筋直径)，平直部分长度为3d；Ⅱ级钢筋做90°或135°弯折时，其弯曲直径为4d。
2)箍筋末端的弯钩：I级钢筋弯钩的弯曲直径≥受力钢筋直径或箍筋直径的2.5倍，弯钩平直长度为箍筋直径的10倍，弯钩角度45°/135°。
C.焊接接头
1)施焊前检查设备、电源，随时处于正常状态，严禁超荷工作；
2)钢筋安装之前，焊接部位和电极钳口接触的(150mm区段)钢筋表面的锈斑、油污、杂物等，应清除干净，钢筋端部若有弯折、扭曲，应予以矫直或切除，但不得锤击矫直。
3)选择焊接参数
主要参数为：焊接电流，焊接电压和焊接通电时间(参见施工工艺标准)。焊剂应存放于干燥的库房内，防止受潮。如受潮，便用前须经250～300
钢筋端面平头：采用砂轮切割机平头(严禁气割)，保证钢筋端面与母材

4.1.3核对成品钢筋的钢号、直径、形状、尺寸和数量，是否与料单料牌相符；如有错漏，应纠正增补。所有钢筋保护层均采用塑料卡具来保证(保护层尺寸如下):
部位
保护层厚度(mm)
备注
底板、基础梁、
30
不小于纵向主筋直径
底板、基础梁、
30
构造住
25
柱
25

4.1.4钢筋摆放位置线的标定
在防水保护层上放出轴线、基础梁和墙柱、门洞位置线，并标出底板钢筋以及墙柱插筋位置线，每根底板钢筋位置线至少两个粉笔点来标识，墙柱插筋在插入部分的底和顶用红漆标点标识。底板及基础梁上筋绑扎完以后，在其上(用红漆标点标识)放出柱、墙、门洞位置线(控制插筋)。基础深箍筋摆放线在对角主筋上标出。
板筋、梁主筋摆放线(位置线与标高线)分别在每层顶板模板四周和梁底模端部标出。柱梁箍筋摆放线在对角主筋上标出。
4.1.5钢筋绑扎及安装
(1) 底板、基础梁钢筋
垫层上放线，基础标高放线→搭设梁脚手架→南北向梁上铁放置、绑扎→东西向梁上钢筋放置、绑扎→放南北向梁箍筋→放置三道柱箍→东西向板梁钢筋下铁放置、绑孔→南北向板梁下铁放置、绑扎→放置底板、基础梁垫块→拆除基础梁脚手架→调整基础梁位置→墙柱插筋放线→放置墙柱插筋并临时固定→放置三道墙体水平筋→底板上铁标高放线→放置马凳→南北向底板上铁放置、绑扎→东西向底板上铁放置、绑孔→调整、固定墙柱插筋。
a.底板、基础梁钢筋排列顺序为：东西向筋上铁在上，下铁在下；南北向钢筋在东西向钢筋中间；若基础梁上下铁不只一排，东西向筋与南北向钢筋交错布置；
b.底板钢筋的弯钩，下排均朝上，上排均朝下；
c.钢筋网的绑扎：所有钢筋交错点均绑扎，而且必须牢固；同一水平直线上相邻绑扎成“八”字型，朝向混凝土内部，同一直线上相临绑扣露头部分朝向正反交错；
d.箍筋接头(弯钩叠合处)沿受力方向错开布置，箍筋转角与受力筋交叉点均应扎牢，绑扎箍筋时绑扣相互间应呈“八”字形。
(2)柱筋
搭设柱筋施工脚手架→套柱箍筋→柱筋焊接→柱筋绑扎
a.搭设施工脚手架：柱筋施工脚手架采用钢管搭设，操作面四周辅跳板，并挂安全网。
b.套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的钢筋上，然后焊接，定位。
c.画箍筋间距：在立好的柱子竖向钢筋上，柱角钢筋与箍筋间用双扣交错绑牢，绑扣相互间成八字形。
d.柱筋绑扎、连接:
箍筋的接头(弯钩叠合处)应交错布置在四角纵向钢筋上，柱角钢筋与箍筋间双扣交错绑牢，绑扣相互成八字形。
箍筋与柱主筋垂直。
e.上层柱出楼面部分，用柱箍将其固定。
f.柱主筋封头处理见下图:(附后)
2.1柱筋保护层厚度应符合设计及规范要求；
4.梁、板钢筋绑扎与安装
梁筋绑扎采用模内绑扎：画主次梁箍筋间距→放主次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎
板筋绑扎：清理模板→模板上画线→绑板下受力筋→绑负弯矩筋
楼板保护层为净保护层，受力筋在下，分布筋在上。
1)梁板钢筋上层弯钩朝下，下层弯钩朝上，板主梁、次梁交叉处，板筋在上，次梁筋在中间，主梁筋在下。相同箍筋接头交错布置在两根纵向架立筋上。纵向受力筋为多层时，层间垫钢筋头，保证其间距。
2)梁纵向受力筋：上筋净距≥30mm或1.1d(d为最大钢筋直径)，下筋净距≥2.5mm或d；下部纵向钢筋配置≥两层的，钢筋水平方向中距比下面两层中距增大一倍。
3)梁的下部钢筋不在跨中1/3范围搭接或连接，上部钢筋不在支座1/3范围搭接；
4)板中钢筋从距墙或梁边5cm开始配置；
5)板的下部钢筋不在跨中1/3范围搭接或连接，上部钢筋不在支座1/3范围连接；
6)箍筋：从距墙或梁边5cm开始配置；箍筋间距及肢数详见图纸；
7)钢筋绑扎安装时还应满足图纸及相关规范要求。
5.技术质量保证措施
5.1进场钢筋质量标准及验收
5.1.1原材方面
(1)进场热轧光圆钢筋必须符合《普通低碳热轧圆盘条》(GB701)和《钢筋混凝土用热轧光圆钢筋》(GB13013)的规定；进场热轧带助钢筋必须符合《钢筋混凝土用热轧带肋钢筋》(GB1499)的规定。每次进场钢筋必须具备原材质量证明书，其质量必须符合有关标准规定。
(2)原材复试符合有关规范要求，且见证取样数必须符合要求。
钢筋进场时，应按批进行检查和验收。每批同炉号、同牌号、同规格、同交货状态、同冶炼方法的钢筋≤60T可作一批；同牌号、同规格、同冶炼方法而不同炉号组成混合批的钢筋≤6个炉号，每炉号含C量之差≤0.02%，含锰量之差≤0.15%；原材试验报告单下部结论栏必须填写“根据××标准，该组钢筋力学性能符合××(如填写HRB335等)技术条件：Sb/Ss=××≥1.25 Ss/Ss标=××≤1.3
(3)外观检查
进场钢筋表面必须清洁无损伤，不得带有颗粒状或片状老锈、裂纹、结疤、拆叠、油渍和漆污等。直筋每1m弯曲度≤4mm。
(4)力学性能试验
从每批钢筋中任选两根钢筋，每根取两个试样分别进行拉伸试验(包括屈服点抗拉强度和伸长率)和冷弯试验。如有一项试验结果不符合要求，则从同一批中取双倍数量的试样重作各项试验，如仍有一个试样不合格，则该批钢筋为不合格。
5.1.2钢筋加工
(1)制作钢筋形状、尺寸准确，平面上无翘曲不平。末端净空直径≥钢筋直径的2.5倍；弯曲点处不得有裂纹和回弯现象。
(2)钢筋加工允许偏差
项目
允许偏差
受力钢筋顺长度方向的净尺寸
±10mm
弯起钢筋的弯折位置
±20mm
弯起点高度
±5mm
箍筋内净尺寸
±5mm
5.2现场钢筋绑扎安装质量要求
5.2.1钢筋绑扎安装必须符合《混凝土结构工程施工质量验收规定》(GBJ50204-2002)、《钢筋机械连接通用技术规程》(JGJ107-2003)《钢筋焊接及验收标准》(JGJ18-2003)的要求
5.2.2主控项目和一般项目
钢筋品种、质量、机械性能必须符合设计、施工规范有关标准规定；钢筋表面必须清洁。带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋严禁按原规则使用；钢筋规格、形状、尺寸、数量、间距、锚固长度、接头位置必须符合设计及施工规范规定；机械连接(焊接)接头的性能、位置必须符合设计及相关技术规程的规定。
5.2.3钢筋安装允许偏差项目

项次
项 目
允许偏差
1
绑扎钢筋网的长与宽
±10
2
绑扎钢筋网网眼尺寸
±20
3
绑扎钢筋骨架宽度、高度
±5
4
绑扎钢筋骨架长度
±10
5
受力筋间距
±10
6
受力筋排距
±5
7
钢筋弯起点位移
20
8
绑扎箍筋、横向钢筋间距
±20
9
焊接预埋件
平高差
+3
中心线位移
5
10
受力筋保护层
基础
±10
梁柱
±5
墙板
±3

5.4.2钢筋连接制作开始前及施工中，应对每批进场钢筋进行接头连接工艺检验，工艺检测符合如下要求：
1)每种规格钢筋接头不少于三根；
2)接头试件的钢筋母材应进行抗拉强度试验，且合格；
3)三根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度标准值，同时尚应不小于0.9倍钢筋母材实际抗拉强度。
5.4.3现场检验
现场检验应进行拧紧力矩检验，接头外观质量检查和单项拉伸试验。
(1)用力矩扳手按规定的拧紧力矩值抽检接头的施工质量。抽检数量为：梁、柱构件按接头数的15%，且每个构件的接头抽检数不得少于一个接头，基础、墙、板构件，每100个接头，作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头，抽检的接头应全部合格，如有一个接头不合格，则该验收批应逐个检查并拧紧；
(2)滚压直螺纹接头的单向拉伸试验按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个作为一个验收批进行检验和验收，不足500个也做为一个验收批。
(3)对每一验收批均应按《钢筋机械连接通用技术规程》(JGJ107)中A级接头的性能进行检验和验收，在工程结构中随机抽取三个试件做单向拉伸试验。
当三个试件抗拉强度均不小于该级别钢筋母材抗拉强度标准值时，验收批判定为合格。
如有一根试件不合格，应取六根试件进行复检。复检中仍有一个试件不符合要求，则该验收批判定为不合格。
滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱，只要满足强度要求，任何破坏形式均可判定为合格。
(4)在现场连续十个验收批，若其全部拉伸试验一次抽样合格时，验收批接头数量可扩大为1000个。
5.5质量管理措施
5.5.1钢筋安装
(1)钢筋堆放
1)项目部钢筋班组根据实际进度计划提出合理的钢筋进场计划，尽可能做到进场钢筋及时制做绑扎安装，减少现场钢筋堆放量，生锈量和场地占用量。
2)本工程采用的钢筋必须加强钢筋标识管理。钢筋从原材进场堆放，加工后的成品钢筋堆放，施工现场钢筋堆放必须按不同规格，级别分类堆放并标识，并设专人分类发放。
(2)定位钢筋的安装与绑扎
1)底板部分定位筋
a.底板内柱的插筋放置三道Φ10柱箍筋；
b.底板上口墙柱定位筋
直接插于底板(没有地梁)内的墙，柱插筋两侧紧贴墙体立筋各增加二道与底板上筋相同，通长的附加筋(纵横两方向相遇时附加筋在同一平面焊接)，在此部位墙、柱定位筋与该附加筋焊接。
2)底板钢筋支撑
马凳：无梁筏板(800mm)马凳由钢筋制做而成，每榀1.2m必须保证上层钢筋网片正确位置。
3)柱定位筋
柱子定位筋设置两道，第一道设置在下层混凝土柱顶以上50mm处，第二道设置在距离柱顶50mm处。绑扎完后，第一道定位筋不取出，第二道定位筋清理后可循环使用；
4)墙体定位筋
除墙体底板插筋外，所有墙体设置一道水平定位筋，位置在距墙体顶部50mm处。竖向定位筋每3.8m设一道。绑扎完后，竖向定位筋不取出，横向定位筋清理后可循环使用。
5)钢筋保护层
a.底板混凝土保护层用细石砼垫块，垫块厚度等于保护层厚度，按每0.8m梅花型摆放柱钢筋保护层；
b.柱混凝土保护层采用塑料卡，塑料卡厚度为保护层厚度，将其卡在柱四角竖筋外皮上，每间隔0.8m设置一道。
c.梁混凝土保护层用砂浆垫块，每间隔0.8m设置一道，每道设六块(两侧)；
d.墙混凝土保护层用塑料卡控制，按每0.8m梅花型摆放；
e.板筋保护层用砂浆垫块，垫块厚度为保护层厚度，按每1m梅花型摆放，确保钢筋保护层。
6)板筋支撑
(3)其它:
a)较为复杂的墙、柱、梁节点由项目部技术人员按图纸要求和有关规定进行摆放，并对操作人员进行详细交底；
b)代换钢筋必须征得设计单位同意和监理工程师的认可，并符合相关规范规定；
c)底板每层网片绑扎完后进行自检，确保钢筋摆放无误，无偏位，端头符合要求后方可进行下道工序。
6. 安全消防措施
6.1施工人员必须进行技术培训，并持证上岗操作。
6.2钢筋加工前应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切除(严禁气割)。
6.3丝头加工时应用水溶性切削液，严禁用机油切削或不加切削液进行加工。
6.4为保证丝头加工长度，必须使用挡铁进行限位，挡铁在使用时必须将钢筋紧贴住挡铁，撤下挡铁后将钢筋夹紧。
6.5钢筋施焊时必须将其端部夹紧，并正对钢筋处严禁站人以防钢筋滑脱伤人。
6.6钢筋拉伸卷扬机前加设护栏，防止钢筋拉断而反弹伤人；
6.7各种加工设备必须有地线连接，设备电源必须有漏电保护装置，设备维修必须由专职人员进行，不得私自进行维修；
6.8钢筋运输前与塔吊司机统一信号，使起、落、转、停一致，严禁违章指挥；
6.9 2m以上高空作业必须搭设操作平台，施工人员系安全带、安全帽；
6.10所有操作及相关设备必须符合相关安全规范、规程、标准。
6.11现场成立消防领导小组，每日两次对现场进行巡检，发现隐患及时处理；
6.12现场设置消防设备：消火栓、铁锨、水桶、钩子、斧子等按规定配备；
6.13施工现场实行动火审批制度，现场动火必须经消防负责人批准，指定动火监护人，方可进行施工；
6.14施工现场设置吸烟室，不得在吸烟室以外吸烟，否则项目部有权对其进行处罚。
7.环境保护与文明施工措施
7.1现场钢筋(包括原材、成品钢筋)按规格、类别摆放整齐并标识。
7.2为减少对工地周围居民的噪声污染，严禁在晚10：00至第二天早6：00在现场卸钢筋。
7.3堆料场钢筋按计划用塔吊将钢筋运至施工作业面，尽可能减少噪声污染。
7.4随时收集加工后的钢筋头，并运至现场设立的废弃物临时贮存场地。
7.5钢筋加工场地需硬化，防止因钢筋生锈而造成土地污染。
