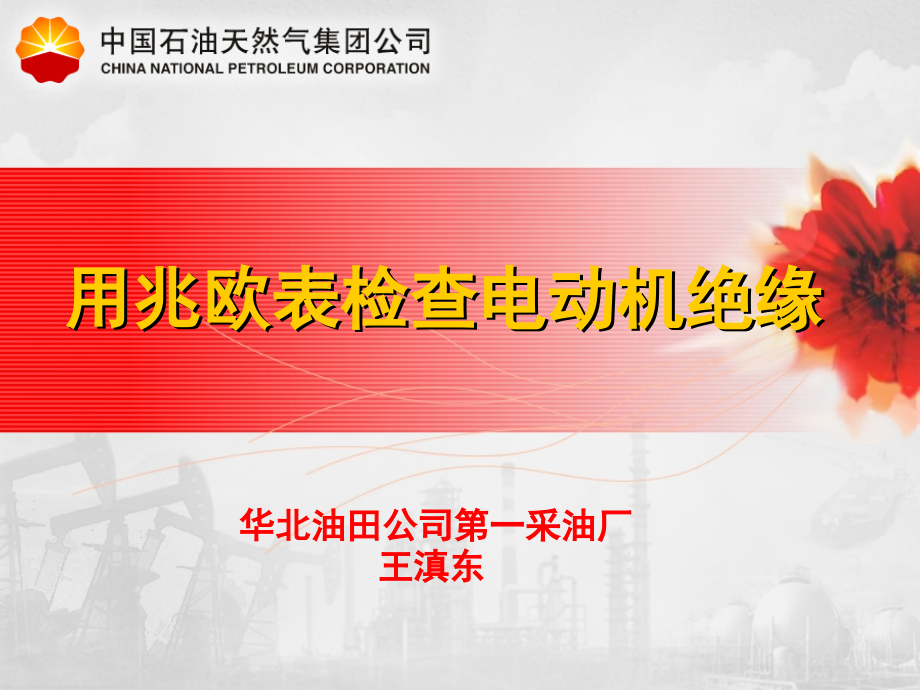

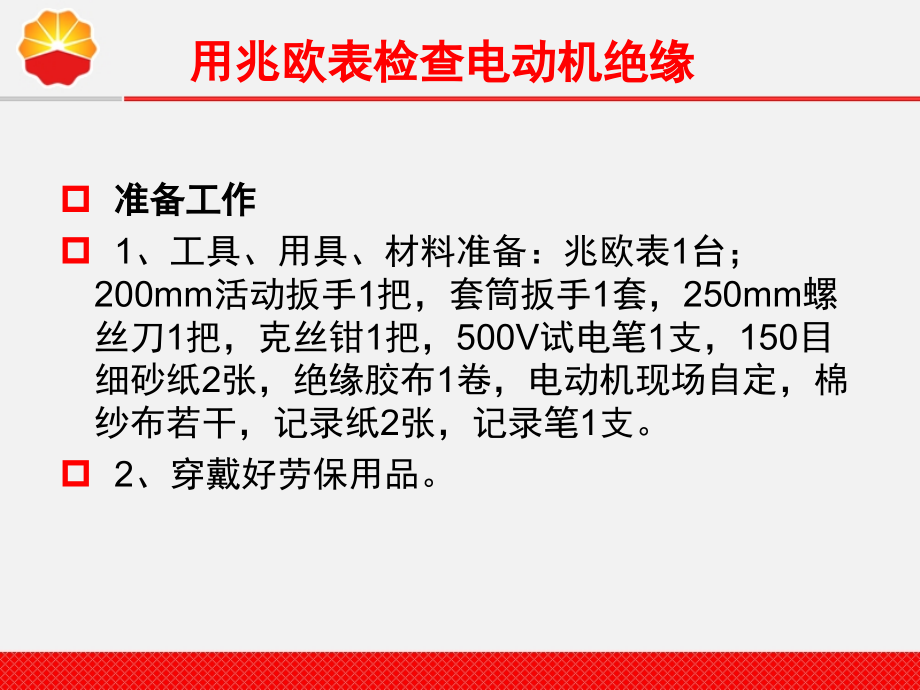

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,用兆欧表检查电动机绝缘,华北油田公司第一采油厂,王滇东,用兆欧表检查电动机绝缘,准备工作,1,、工具、用具、材料准备：兆欧表,1,台；,200mm活动扳手1把，套筒扳手1套，250mm螺丝刀1把，克丝钳1把，500V试电笔1支，150目细砂纸2张，绝缘胶布1卷，电动机现场自定，棉纱布若干，记录纸2张，记录笔1支。,2,、穿戴好劳保用品。,用兆欧表检查电动机绝缘,操作步骤,1,、选择兆欧表：根据被测电器设备的额定电压选择兆欧表的工作电压等级。如果兆欧表工作电压低则不能准确检测电气设备的安全性能，若采用过高工作电压的兆欧表，则有使被测电器设备绝缘击穿的可能。通常，选择兆欧表的原则是：,(1)额定电压在500V以下的电器设备，选用规格为500V的兆欧表；,(2)额定电压在500,3000V的电器设备，选用规格为1000V的兆欧表；,(3)额定电压在3000V以上的电器设备，选用规格为2500V的兆欧表。,用兆欧表检查电动机绝缘,2,、,检查兆欧表,(1)外观检查：接线端子应完好无损，表盘刻度清晰，表针正常无扭曲，平放时表针应偏向“”一侧，水平方向摆动时表针随之摆动无障碍。,(2)进行开路,检查和短路检查：将兆欧表水平放置，在未接引线或,L、E两端子的引线处于开路状态下，摇动摇柄，达到额定转速(约120rmin)后，指针应指在“”上；然后在表停转的情况下，将L与E两端子的引线短接，缓慢转动摇柄，如果表针指在“0,”位，表示兆欧表正常。,用兆欧表检查电动机绝缘,3,、拉闸断电,停运电动机，摘下运行牌，挂上停运牌。,用兆欧表检查电动机绝缘,4,、打开接线盒，拆卸连接片和电源引线,(1)对称拆卸电动机接线盒连接螺母，打开接线盒。,(2)用试电笔测试电动机三相绕组是否带电。如果带电，用绝缘导线进行充分放电(约需2-3min)。,(3)检查电动机三相电接法，拆连接片和电源引线。,用兆欧表检查电动机绝缘,5,、确定测量点,(1)确定绕组三个首端D1、D2、D3(或三个尾端D4、D5、D6)作为绕组间绝缘电阻测量点。,(2)确定绕组三个首端D1、D2、D3(或三个尾端D4、D5、D6)与电动机接地端(或机壳)作为绕组对地绝缘电阻测量点。,(3)用细砂纸擦除测量点处的铁锈，用棉纱布擦净测量点。,用兆欧表检查电动机绝缘,用兆欧表检查电动机绝缘,6,、测量电动机绕组间的绝缘电阻,(1)测量绕组1和绕组2之间的绝缘电阻。,把兆欧表红色测量引线的一端连接到兆欧表的线路,L端钮，另一端连接到电动机绕组1的首端D1(或尾端)；把黑色测量引线的一端连接到兆欧表的接地E端钮，另一端连接到电动机绕组2的首端D2(或尾端)，如图所示。,用兆欧表检查电动机绝缘,在远离磁场的地点，水平放置兆欧表，一手按住表壳，保持表身不抖动，另一手顺时针摇动摇柄到额定转速,(约120rmin)，待指针不再转动(时间为lmin左右)时读出的数值，就是绝缘电阻值。记录测出的绝缘电阻值。如果表针 指“0,”位，表明被测绕组绝缘损坏，应停止摇动，否则会损坏兆欧表。,测完绕组,1和绕组2之间的绝缘电阻后，应将被测绕组1和绕组2对地进行放电。放电的具体方法是，把测量时使用的测量引线从兆欧表的L端钮和E端钮上取下来，分别短接一下电动机接地端(或机壳)即可。,用兆欧表检查电动机绝缘,(2)测量绕组1和绕组3之间的绝缘电阻,用测量绕组1和绕组2之间绝缘电阻的方法，测量绕组1和绕组3之间的绝缘电阻，如图所示，并做好记录。然后将被测绕组1和绕组3对地进行放电。放电方法同绕组1对地放电法。,用兆欧表检查电动机绝缘,用兆欧表检查电动机绝缘,(3)测量绕组2和绕组3之间的绝缘电阻,用测量绕组1和绕组2之间绝缘电阻的方法，测量绕组2和绕组3之间的绝缘电阻，如图所示，并做好记录。然后将被测绕组2和绕组3对地进行放电。放电方法同绕组1对地放电法。,用兆欧表检查电动机绝缘,用兆欧表检查电动机绝缘,7,、测量电动机对地的绝缘电阻,(1)测量绕组1的对地绝缘电阻,把兆欧表的红色测量引线的一端连接到兆欧表的线路,L端钮，另一端连接到电动机绕组1的首端D1(或尾端)；把黑色测量引线的一端连接到兆欧表的接地E端钮，另一端连接到电动机接地端(或机壳)，如图所示。,用兆欧表检查电动机绝缘,用兆欧表检查电动机绝缘,在远离磁场的地点，水平放置兆欧表，一手按住表壳，保持表身不抖动，另一手顺时针摇动摇柄到额定转速,(约120rmin)，待指针不再转动(时间为lmin左右)时读出的数值，就是绝缘电阻值。记录测出的绝缘电阻值。如果表针指“0,”位，表明被测绕组绝缘损坏，应停止摇动，否则损坏兆欧表。,测完绕组1的对地绝缘电阻后，应将被测绕组1对地进行放电。放电的具体方法是，把测量时使用的黑色测量引线从兆欧表上取下来，短接一下D1端子即可。,用兆欧表检查电动机绝缘,(2)测量绕组2的对地绝缘电阻。,用测量绕组1对地绝缘的方法，测量绕组2的对地绝缘电阻做好记录。然后将被测绕组2对地进行放电，并做好记录。然后将被测绕组2对地进行放电。,用兆欧表检查电动机绝缘,(3)测量绕组3的对地绝缘电阻。,用测量绕组1对地绝缘的方法，测量绕组3的对地绝缘电阻，并做好记录。然后将被测绕组3对地进行放电。放电方法同绕组1对地放电法。,用兆欧表检查电动机绝缘,8,、测后恢复,按拆卸的相反顺序安装连接片、电源引线和接线盒盖，对称上紧连接螺母。检查无误后，摘下停运牌。,清洁和回收工具、用具，清理现场。,四,、安全要求,(1)用兆欧表测量设备的绝缘电阻期间，由于兆欧表可以产生几百伏甚至了几千伏的电压，禁止用手摸表的接线端钮和测试端。,(2)用兆欧表测量设备的绝缘电阻前，应切断被测设备的电源，并进行充分放电(约需2,3min)，以确保人身和设备安全。,(3)测量时应带绝缘手套，以免触及带电部分。,谢谢大家！,
