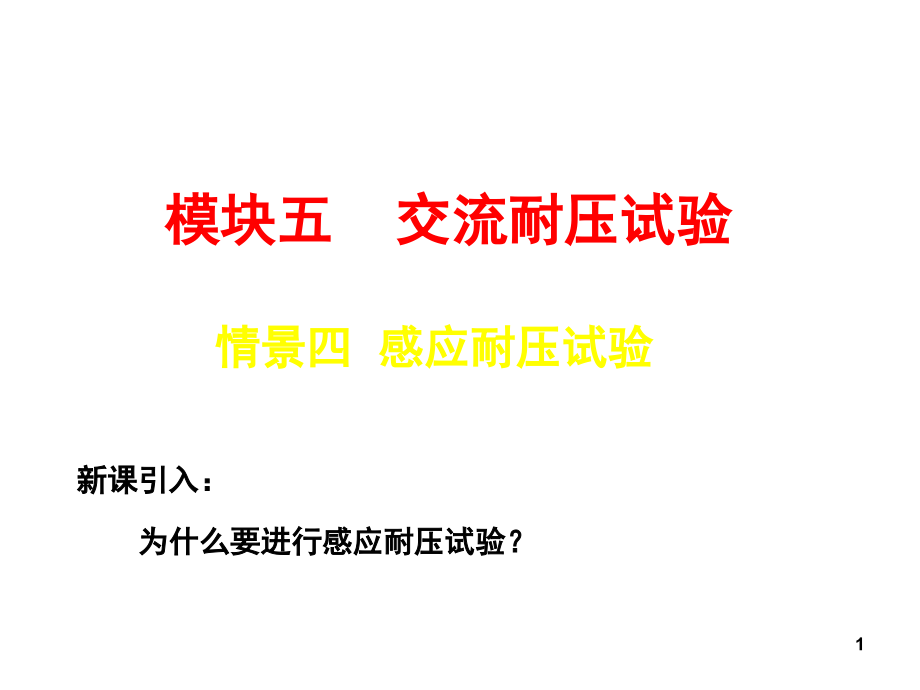

感应耐压试验演示幻灯片.ppt

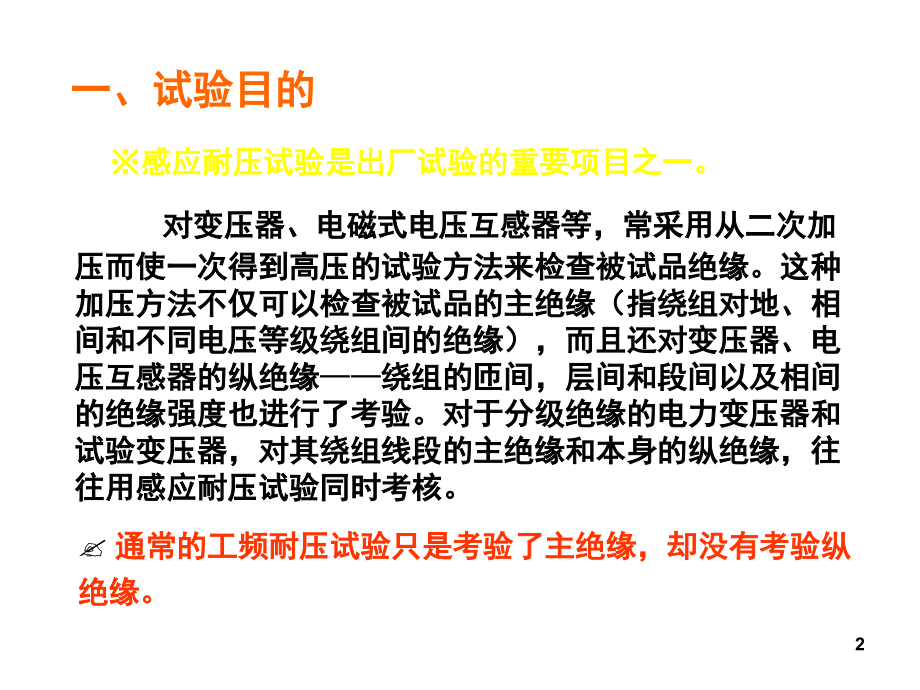

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,模块五 交流耐压试验,情景四 感应耐压试验,新课引入：,为什么要进行感应耐压试验？,1,对变压器、电磁式电压互感器等，常采用从二次加压而使一次得到高压的试验方法来检查被试品绝缘。这种加压方法不仅可以检查被试品的主绝缘（指绕组对地、相间和不同电压等级绕组间的绝缘），而且还对变压器、电压互感器的纵绝缘绕组的匝间，层间和段间以及相间的绝缘强度也进行了考验。对于分级绝缘的电力变压器和试验变压器，对其绕组线段的主绝缘和本身的纵绝缘，往往用感应耐压试验同时考核。,一、试验目的,感应耐压试验是出厂试验的重要项目之一。,通常的工频耐压试验只是考验了主绝缘，却没有考验纵绝缘。,2,二、感应耐压试验的有关标准,1,、感应耐压试验的倍数，对于电力变压器一般采用额定电压的两倍。,2,、对全绝缘变压器，加在不带分接开关的线圈两端的试验电压等于两倍的额定电压，但线端试验电压不超过限值；对于分级绝缘的单相变压器，通常在中性点端子接地的情况下作感应耐压试验。,3,、对试验电压波形的要求、操作方法、电压测量以及过压保护，均与外施耐压试验的要求,3,三、感应耐压试验电压、时间及频率的确定,感应耐压试验要施加,2,倍左右的额定电压；,因为变压器在工频额定电压下，铁芯伏安特性曲线接近饱和部分。若在被试品一侧施加小于或等于额定电压，则空载电流会急剧增加，达到不能允许的程度。为了施加额定电压又不使铁芯磁通饱和，多采用增加频率的方法，即倍频耐压方法。,试验电源频率应是工频的,2,倍及以上，才能保证铁心不饱和。,为避免频率的提高对绝缘的考验加重，在频率超过,100Hz,时，耐压试验时间,t,可由下式计算：,一般试验频率采用,100,、,150,、,200,、,250Hz,，如果试验频率超过,400Hz,，耐压持续时间不得少于,15s,。,t,加压持续时间,(s),f,试验电源频率,4,四、试验电源的选择,1,、,倍频机组,：比较可靠的试验电源，但在试验中如补偿不当可能产生发电机自激磁现象，电压无法控制；,2,、,调频试验电源,：较安全的试验电源，运输重量轻，试验电源容量小，试验不会出现电压异常升高现象，但装置可靠性比倍频机组差。,3,、,三倍频电源,：设备多，运输不方便，调压困难，当补偿不当时可能产生谐振。,目前用得较多的是,150Hz,电源，称为三倍频电源,此时，试验时间为,40,5,图,4.6-12,所示为,三倍频电源装置,的原理接线图。三台单相变压器电源侧接成星性接线，负载（二次）侧接成开口三角形。正常情况下，三相电源电压对称，二次开口侧电压接近于零。但当铁芯饱和时，磁通出现平顶波，该平顶波主要由基波和三次谐波构成，如图,4.6-13,所示。由基波磁通在二次绕组上感应产生的基波三相电势之和为零。由三次谐波磁通在二次绕组感应产生的三次谐波电势，三相相位相同并串联相加，于是在开口侧得到,150Hz,的电压输出。,6,三倍频电源的操作：,为了使铁芯磁通饱和，在实际操作时，电源侧需接一台三相调压器，逐渐升高电压，使三台单相变压器上所加电压超过其额定电压，即过励磁，当所加电压达到其额定电压的,140,以上时，铁芯即进入深度饱和，二次侧开口三角即有电压输出。这个电压就是,150Hz,的三倍频电压。随着电源侧调压器继续升压，铁芯饱和加重，开口三角输出的三倍频电压也随之升高。,开口三角输出回路上串联了一个电容器,C,，作用是用来补偿带负荷后二次侧绕组回路上的压降。,7,四、试验方法及接线,1,、,单相分级绝缘变压器的试验方法,采用支撑变压器的一侧与被试变压器的低压并联，在支撑变压器的另一侧获得与试品同相位的感应电动势，用支撑变压器的电压抬高中性点的点位，使线端达到试验电压。,2,、三相分级绝缘变压器的感应耐压试验方法,用支撑变压器将中性点的电位提高，从而使线端达到试验电压。三相分三次试验，可采用自支撑的方法。,8,9,10,五、注意事项,在试验前要充分考虑试验的安全性和可行性，不仅要求试验接线方式正确，而且保护要齐全，球隙应接到高压侧，由于高压侧电压比较高，球隙要求的直径大，现场很不方便；,试验前，所有非破坏性绝缘试验项目（包括绝缘电阻、油的试验、介损等）必须作完并且合格；,试验前，并确认变压器内部油中无气泡、并把套管表面擦干净及升高座中的空气全部放出后进行,；,电压测量应放在高压侧测量，且以,的形式。,不得以可以在被试相，也可以在非被试相或中性点上。,11,指派专人监视正在试验的变压器，倾听变压器内部有无放电或击穿声音。试验场地周围必须有防止误入试验场地的措施；,试验过程中，如发生放电等异常现象，应将电压迅速降下。,感应耐压时，被试变压器相当于容性负载，同时中间变压器、支撑变压器、发电机以及补偿电抗器等均为感性负载，总的来说，试验回路是电感和电容串联组成的，因此在确定试验接线时，要充分考虑回路参数的配合问题，远离回路的谐振点，通过改变回路参数或改变接线方式，避免谐振的发生。,12,六、典型接线,例如：型号为,OSFPSZ7-150000/220,，,额定电压,22081.25%/117/37/11 kV,，,连接组别,YN,，,a0,，,yn0,，,d11,，,试验电压：高压,395kV,，中压：,200kV,，相间,395kV,。根据现场条件选择试验方案。,A,相试验接线：,13,B/C,相试验接线原则：,14,
