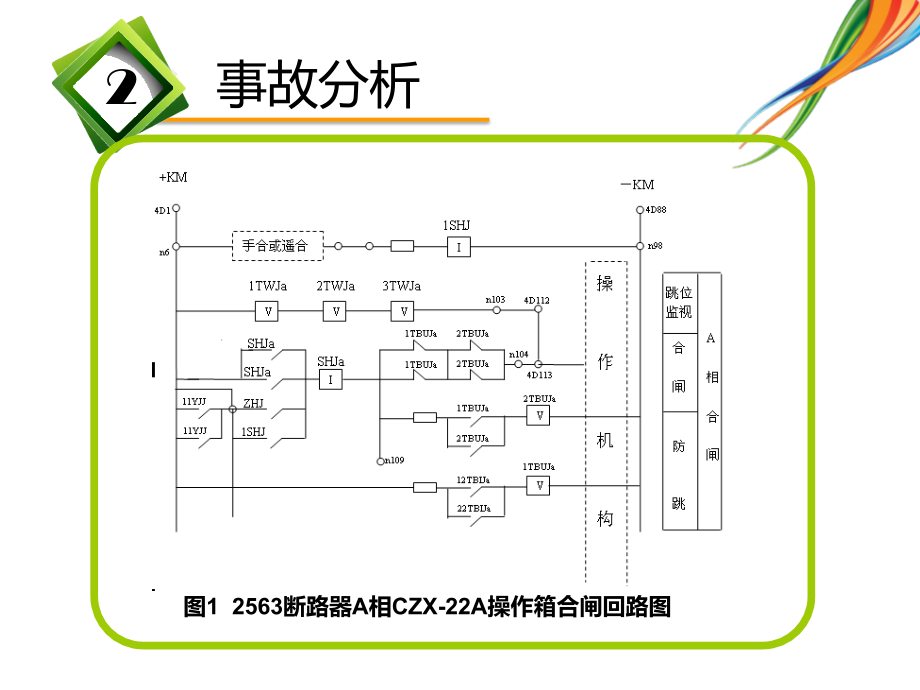

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,电气量三相不一致拒动案例剖析,2,事故分析,图,1 2563,断路器,A,相,CZX-22A,操作箱合闸回路图,2,事故分析,图,2 2563,断路器,A,相操作机构合闸及防跳回路图,2,事故分析,图,3 2563,断路器位置不一致或非全相运行回路图,3,解决方案,1,）针对,LW23-252,型断路器某相拒动情况下由,TWJ,位置继电器组合构成的非全相保护不能动作出口跳闸的解决方案：,方案一：非全相保护软件中不判别,TWJ,。跳闸位置继电器,TWJ,不仅是非全相保护的判据之一，也是重合闸启动的判据之一。因此，不能简单的将,TWJ,接点回路拆除，应改进软件使非全相保护不判别,TWJ,，只判别由断路器辅助接点构成的三相不一致回路。这样，不改动二次回路，也符合反措中关于非全相保护使用断路器辅助接点而不使用位置继电器的要求。当断路器非全相运行时，判断断路器辅助接点闭合情况。如非全相回路接通，则非全相回路启动延时,2.5-3s,（主要为躲过重合闸时间），跳开非全相断路器合闸成功的两相或一相。,3,解决方案,方案二：在断路器机构箱内部利用断路器辅助触点、时间继电器直接构成回路。在断路器非全相运行时，时间继电器励磁开始计时,2.5-3s,（主要为躲过重合闸时间），跳开非全相断路器合闸成功的一相或两相，即使用断路器本体非全相保护。见图,4,、图,5,具体分析：,图,4 2563,断路器本体非全相保护回路图,3,解决方案,图,5 2563,断路器操作机构第一组分闸及三相不一致分闸回路,玉溪变采,用此方案,3,解决方案,2,）鉴于,LW23-252,型断路器拒合后断路器合闸线圈长时间通电最终导致过热烧毁，因此对断路器合闸控制回路提出相应的改进措施，以,A,相为例，见图,6,分析：,图,6 2563,断路器操作机构合闸及防跳回路改进图,4,结束语,本文针对一起由于软件设计缺陷导致断路器拒合后非全相保护不能动作出口跳开非全相断路器合闸成功的两相而进行的原因分析及提出相应的解决措施，并针对断路器拒合后为避免合闸线圈长时间通电而过热烧毁，对合闸回路还提出了改进意见，从而避免断路器拒合后合闸线圈长时间的励磁而被烧毁，为企业减少了不必要的损失，也相应的减少了应更换被烧毁的线圈须做的工作量，相应的缩短了停电时间，提高了供电的可靠性，同时也间接的减少了我们企业因停送电的延误所造成的损失。,谢 谢,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
