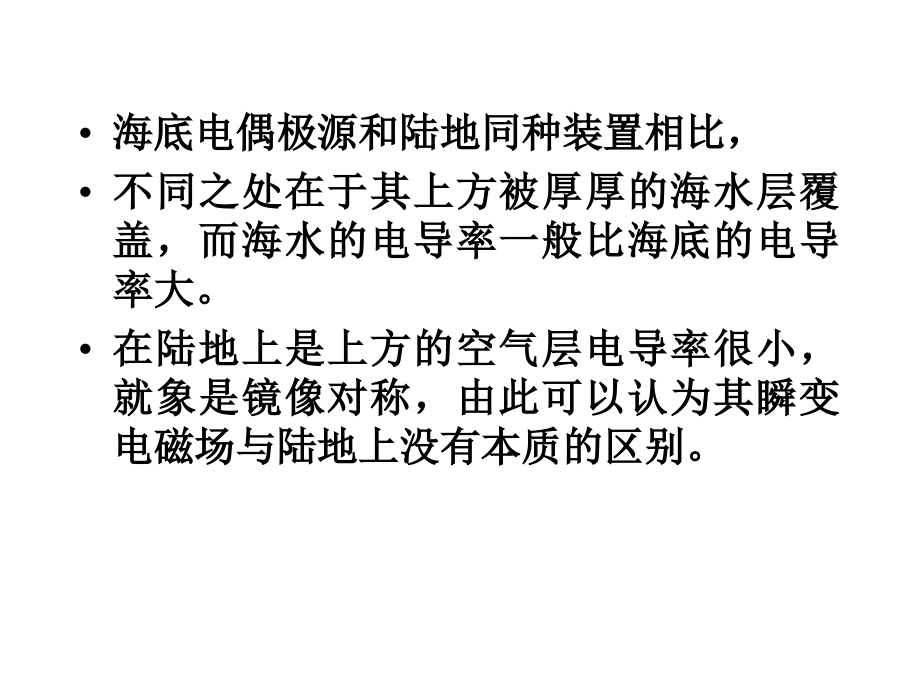

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,电磁场理论08.,海底电偶极源和陆地同种装置相比，,不同之处在于其上方被厚厚的海水层覆盖，而海水的电导率一般比海底的电导率大。,在陆地上是上方的空气层电导率很小，就象是镜像对称，由此可以认为其瞬变电磁场与陆地上没有本质的区别。,海底一维水平层状介质磁偶极源电磁场,为导出海底电磁测深的基本理论，将从简单的介质模型开始。,这种模型由两个均匀半空间所组成，如图1.1所示。,强度,为,的磁偶极子位于笛氏坐标系的原点，并指向方向。,这就是化简后的时间域磁场响应，利用它可以直接编制程序计算出解析解。,计算结果分析：,在海底,半,空间中，正常情况下海水的电导率为3.2,s/m，,一般海水的电导率要比地下介质的电导率大，因此在理论计算时，分别计算了当两者比值为1:10，1:30，1:100，1:300,1:1000时的瞬变响应曲线，为了归一化，将瞬变场除以一个稳定场，而归一化时间即为实际时间除以时间常数,t0,或者,t1，,并用对数坐标来表示。,从第一个阶跃响应曲线来看，从开始到1/4坐标处，磁场的阶跃响应是单调增加的。,由电磁波传播速度与介质电导率的反比关系可知，这一部分是海底相对低阻的介质中传播的 电场引起的。,上层海水的信号随后到达，出现了第二个峰值，在两个峰值之间出现了极小值，提，因此两个信号的分别是比较明显的，而且比值越大，区别就越大。,这是由于在瞬变过程的早期阶段，在频谱中高频谐波占主导地位，由于高频的趋肤效应，涡旋电流主要集中在导电介质的地表附近且阻碍电磁场向深处传播，,所以早期阶段主要反映地电断面上部的地质信息。,而在瞬变过程的晚期，局部地质体中的涡流实际上全部消失，因而晚期场实际相当于静电场产生的。,这样就可以将海底和海水的信号区别开来。,当电导率越大时，信号在海水中的衰减就越严重，,从两个不同的收发距来看，在收发距为,r=100m,时，我们能看到清晰的峰值；,但当收发距为,r=10000m,时，就已经看不到海水中的信号了。,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
