路基工程施工工艺框图.doc

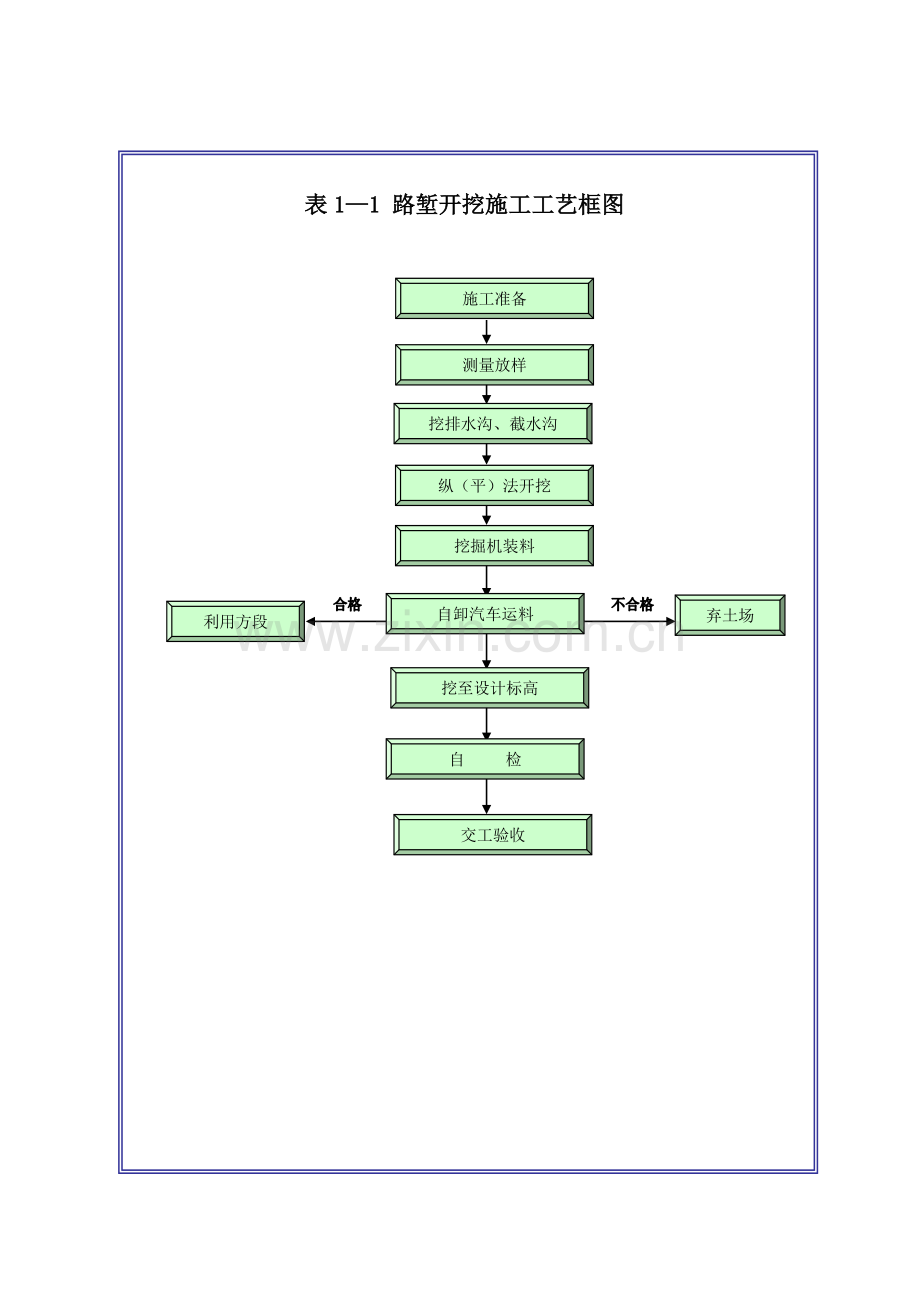

表1—1 路堑开挖施工工艺框图

挖至设计标高
利用方段
弃土场
自 检
交工验收
自卸汽车运料
挖掘机装料
纵（平）法开挖
挖排水沟、截水沟
测量放样
施工准备

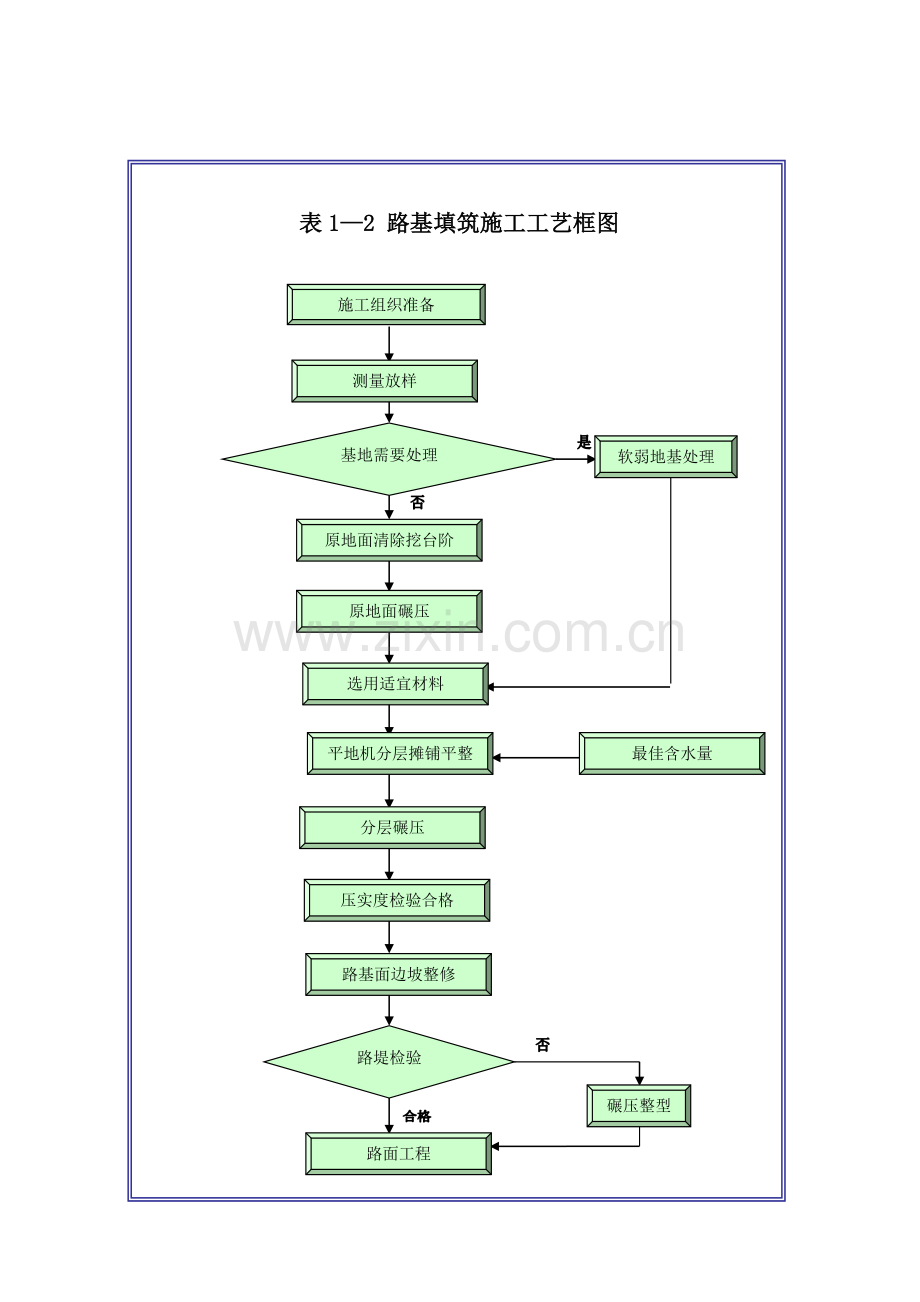

表1—2 路基填筑施工工艺框图

施工组织准备
路堤检验
基地需要处理

测量放样

软弱地基处理

原地面清除挖台阶

原地面碾压

选用适宜材料

平地机分层摊铺平整
最佳含水量

分层碾压

压实度检验合格

路基面边坡整修

碾压整型

路面工程

表1--3 桥梁钻孔桩施工工艺框图
校正偏差
卷护筒焊接加高
安设护筒

制泥浆、测比重
钻机测量校正
钻机就位

钻孔记录
沉淀池、清渣
输送泥浆
钻进

钻机撤出
现场成孔检查
测量孔深

测清孔比重

终孔清孔

钢筋笼就位对中
钢筋笼运输
钢筋笼安装

钢筋笼检测

计算导管长度

钢筋笼制作

导管试压
导管安装

储料斗安装
投放隔水膜

砼拌合运输
灌注水下砼
灌注记录

施工配合比
测砼面高度

砼配合比设计
导管拆除

拔除护筒

表1--4桥墩施工工艺流程图

模型设计加工

绑 扎 钢 筋

安 装 模 型

自 检 合 格

监理工程师检查合格

浇筑砼

养生

表1--5承台（系梁）施工工艺框图
施工测量放样
机械开挖基坑
人工清理基底
安装钢筋及模板

自检后报工程师审批

承台混凝土浇筑
报工程师审批
自检后报工程师审批
碎石垫层施工
混凝土养护、拆模
基坑回填
进入下道工序
采取补救措施
强度测定
试件制作
搅拌站混凝土拌和
钢筋制作
报工程师审批
混凝土配合比设计
报监理工程师审批
钢筋试验
凿除桩头

表1—6 空心板梁安装施工工艺框图

拼装场地龙门及空心板小箱梁预制
支座位置测量放样
场地龙门前移将空心板梁小箱梁吊至平板拖车上
空心板小箱梁运至安装现场
汽车式起重机架桥机稳固就位
空心板小箱梁梁安装就位并固定
自检并报监理工程师验收
场地龙门前移将空心板梁吊至平板拖车上
汽车式起重机稳固就位
空心板梁运至安装现场
支座位置测量放样

表1——7 预应力混凝土箱梁现浇施工工艺流程图

灌梁平台架设
平台支架材料筹备
支架平台设计
预压及支架标高调整
底模、挑臂侧模安装
绑扎箱体钢筋、腹板钢筋
箱室内模安装
安装纵向波纹管
穿纵向钢绞线束
钢绞线束波纹管清孔
浇筑箱梁底板、腹板砼
安装箱室顶模模板
绑扎箱梁顶板钢筋
浇筑箱梁顶板砼
箱梁保温保湿养生
拆除内模、封堵人孔
纵向钢绞线束张拉及压浆
落架拆除底模
封 锚
模板设计加工制作
波纹管制作
预应力钢绞线制备
设计砼配合比
拌合站制备混凝土
钢筋及预埋件制备
支座检查安装
制作砼试件
制作砼试件
砼试件抗压试验

表1—10圆管涵安装施工工艺流程图
沉降观测
机械反开挖管道基坑
人工修整基坑
机械或人工夯基
自检、监理检查基底实度、应力、标高
铺砌垫层或基座
自检、监理检查基层强度、标高
吊装安放管节
管节接缝处理
闭水试验
回填土（砂、石屑）
自检、监理检查
单项工程交验
报监理审批
管道产品质量检验
管节预制及运输

测量放样
基坑土（石）方开挖
基底承载力检测
土（石）方运至弃土场子
基底处理
基础砼
墙身模板安装
墙身砼
安装顶板
检查验收
洞口处理
砼养护
顶板预制、运输
基础模板安装
模板制作
模板制作
砼养护
台背回填
砼拌和、运输
表1-11 盖板涵施工工艺框图

表1—12 挡土墙施工工艺框图
测量放样
基坑开挖、基底处理
基础浆砌
水泥砂浆勾缝
砂浆配合比选定
下一循坏
养护作业
泄水孔预留
墙身浆砌
墙面坡率控制
沉降缝设置
墙项封闭
