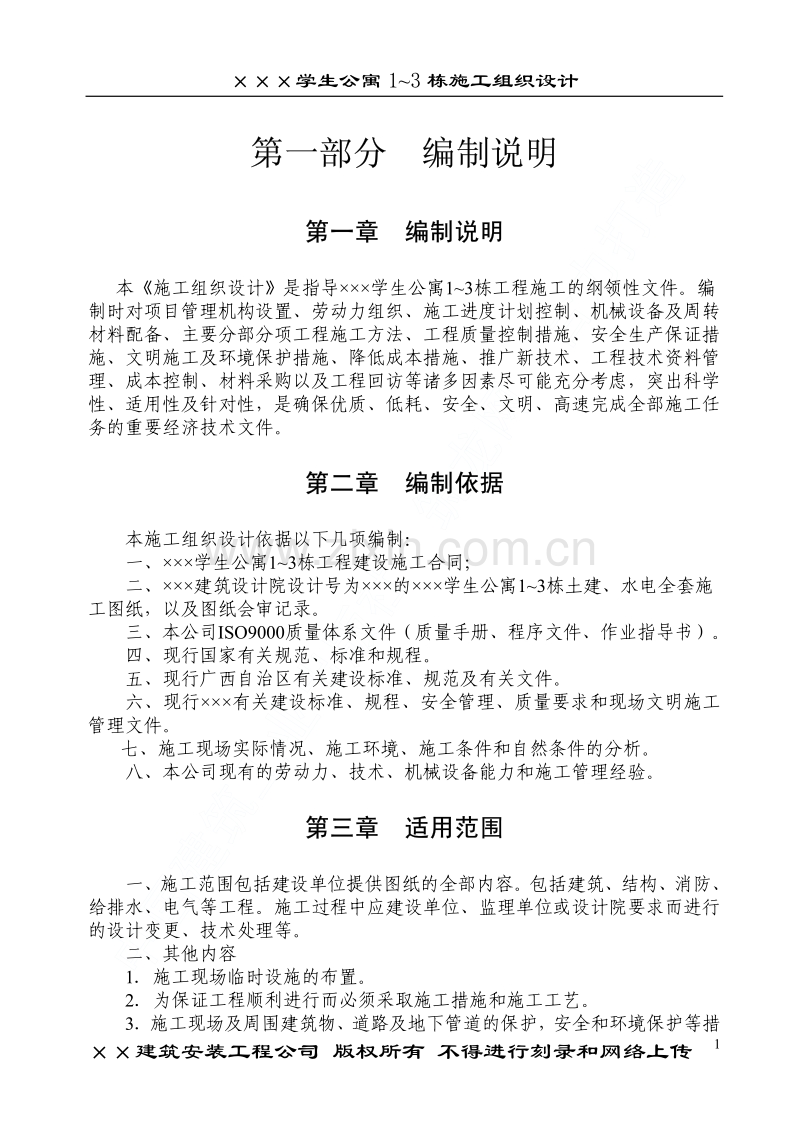

中国建筑工业出版社 筑龙网 合力打造 学生公寓13栋 施工组织设计 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 1 第一部分第一部分 编制说明编制说明 第一章第一章 编制说明编制说明 本施工组织设计是指导学生公寓13栋工程施工的纲领性文件。编 制时对项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转 材料配备、主要分部分项工程施工方法、工程质量控制措施、安全生产保证措 施、文明施工及环境保护措施、降低成本措施、推广新技术、工程技术资料管 理、成本控制、材料采购以及工程回访等诸多因素尽可能充分考虑，突出科学 性、适用性及针对性，是确保优质、低耗、安全、文明、高速完成全部施工任 务的重要经济技术文件。 第二章第二章 编制依据编制依据 本施工组织设计依据以下几项编制： 一、学生公寓13栋工程建设施工合同； 二、建筑设计院设计号为的学生公寓13栋土建、水电全套施 工图纸，以及图纸会审记录。 三、本公司ISO9000质量体系文件（质量手册、程序文件、作业指导书）。 四、现行国家有关规范、标准和规程。 五、现行广西自治区有关建设标准、规范及有关文件。 六、现行有关建设标准、规程、安全管理、质量要求和现场文明施工 管理文件。 七、施工现场实际情况、施工环境、施工条件和自然条件的分析。 八、本公司现有的劳动力、技术、机械设备能力和施工管理经验。 第三章第三章 适用范围适用范围 一、施工范围包括建设单位提供图纸的全部内容。包括建筑、结构、消防、 给排水、电气等工程。施工过程中应建设单位、监理单位或设计院要求而进行 的设计变更、技术处理等。 二、其他内容 1施工现场临时设施的布置。 2为保证工程顺利进行而必须采取施工措施和施工工艺。 3施工现场及周围建筑物、道路及地下管道的保护，安全和环境保护等措 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 2 施。 4施工期间防洪、防雨、防火、防台风等措施。 第四章第四章 编制目的编制目的 为确保工期、质量及安全、文明工地，节约成本等条件，编制出针对性的 施工组织设计，以指导施工顺利地完成本工程项目的建设。大力推广应用新技 术、新工艺、新材料，控制工程成本，缩短工期，创建优质工程为目的。 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 3 第二部分第二部分 施工部署施工部署 第一章第一章 工程概况工程概况 1建设地点 本工程位于，的东北角。北面靠山，东面为丘陵山坡，南面为师 院东校区的教学区，再前面为324国道旧路，整个场地是山坡开挖推平，离教学 区和乡村住宅均在500m外，空中和场地内均无线管和古迹，是一个新开发的区 域。 2工程规模 总建筑面积81403=24420m2，工程总占地面积18903=5670m2，建筑层数 为6层。 3本工程主要建筑技术指标：建筑类别为二类，耐火等级为二级，设计 使用年限为50年，屋面防水等级为三级，按七度抗震烈度设防。结构安全等级 为二级， 结构构件的裂缝控制等级为三级， 构件耐火极限为： 柱2.50h， 梁1.50h， 板1.00h，主体结构为砖混结构。 4工期及计划开工日期：工期为257d，计划开工日期为2003年 月 日。 第一节第一节 建筑设计要求建筑设计要求 本工程的三栋学生公寓楼的建筑设计相同，要求具体如下： 1外墙：所有外墙均贴面砖。 2内墙：厕所、浴室贴瓷砖，高2000mm；其余内墙用20mm厚M5混合砂 浆打底抹平，面层刮白色仿瓷腻子。 3地面：厕所、浴室面铺150150防滑地砖；其余地面贴防滑釉面砖。 4楼面：厕所、浴室面铺150150防滑地砖；其余各房间、楼梯间贴防滑 釉面砖。 5顶棚：采用20mm厚M5混合砂浆打底抹平，面层刮白色仿瓷腻子。 6门窗及油漆：门采用木门，窗采用铝合金窗，白铝，5mm厚白玻。所 有木门内外面油漆为一底二面调合漆。 7屋面：采用隔热层，无保温层的SBS改性沥青卷材防水屋面。 第二节第二节 结构设计要求结构设计要求 1基础：1东2栋采用钻孔灌注桩，桩直径700，桩、基础承台采用C25 混凝土，垫层采用C10混凝土。3栋采用M5水泥砂浆砌MU30毛石基础及C20钢 筋混凝土独立基础（放大脚部分混凝土为C25）。 2上部结构材料：主要采用砖混结构，局部为框架结构。钢筋混凝土柱 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 4 KZ1KZ2采用C25混凝土，其余梁、柱、板为C20混凝土。 3墙体：主要承重墙体为240mm厚，部分间隔墙为120mm厚，底层及二 层墙体用M10混合砂浆砌筑MU15多孔砖，三层以上各层采用M5混合砂浆砌 MU15多孔砖。 4 保护层厚度： 桩基础50mm， 基础梁35mm， 地面以上柱30mm， 梁25mm， 板15mm. 第三节第三节 给排水设计要求给排水设计要求 1给水方式：水源由学院给水管网接来。 2管材 （1）冷水给水管材：当管径DN50mm时，采用PVC给水管，热熔接，当 管径DN70mm时，采用热镀锌钢管，螺栓连接。 （2）热水给水管采用热镀锌钢管，螺栓连接。 （3）消防给水管采用热镀锌钢管，螺栓连接。 （4）排水管（除排水立管PL- 29外）采用硬塑料排水管（PVC- U），零件 粘接，塑料排水立管每层设伸缩节一个。 （5）排水立管PL- 29采用铸铁排水管，水泥接口。 （6）排水管，当管径DN300mm时，采用钢筋混凝土排水管。 第四节第四节 电气工程设计要求电气工程设计要求 1电源VV22- 1KV电缆穿钢管埋地引入小区配电室，电压380V/220V，三 相四线在首层配电屏处，零线重复接地，设专用保护线（PE），楼内配电系统 采用TN- S接地方式。 2总配电屏落地式安装；电表箱明装，高度1.2m；照明配电箱明装，高 度1.6m；跷板式开关，普通插座（P）明装，高度1.5m；空调插座（K）明装， 高度 2.2m ；风扇调速开关明装，高度1.5m。 3室内配电线路采用铜心塑料线穿塑料线槽沿墙顶，明装。 4防雷及电气保护接地共用一接地系统，利用地下基础梁最下层主钢筋 焊接成闭合电气通路，作为水平接地极，并与桩柱钢筋及作为防雷引下线柱位 内钢筋焊成电器通路， 利用部分柱内对角两根主筋焊成垂直通路， 作为引下线， 其上端与屋面避雷带焊连， 下端与水平地极焊连， 经过各层时与楼板钢筋焊连， 并用404扁钢焊接引至该层接地端子板焊牢，门窗及金属构件就近与端子板连 接，天面所有外露金属物应就近与避雷带焊接。 5接地系统的接地电阻要求不大于4。 第二章第二章 工程总目标工程总目标 一、工程质量总目标 根据建设单位的要求及该工程的实际情况，我公司计划使该工程达到以 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 5 下要求：六个分部有五个及以上达到优良标准，单位工程质量达到优良等级。 各分部分项工程质量目标详见表2- 1。 为了达到该质量目标，在施工全过程中，以目标管理统揽全局，以经济承 包为杠杆，以全面推广应用ISO9000国际质量标准为手段，开展质量管理工作， 将单位工程质量总目标分成各分部工程，分项工程的分目标，各质量分目标落 实到具体人头上，并实行经济承包，实行关键工序，关键时候重奖重罚，使每 个项目员工和目标直接相关，对目标负责，并给每个项目员工以压力和动力， 以最大限度地调动和发挥每个员工的生产积极性和聪明才智，提高员工的质量 意识。 表2- 1 二、工期 确保施工合同要求工期257d。 三、安全与消防 在整个施工期间，无重大伤亡事故；杜绝发生火灾事故，轻伤事故频率控 制在0.5%以内，实现“五无”，即无重伤、无死亡、无火灾、无重大机械事故、 无食物中毒。 四、机械完好率95%。 五、场容管理 文明施工检查达标，达到市级文明安全工地标准。 序号 分 部 工 程 主要分项工 程 合格率 （%） 1 土方 90 2 钢筋 91 3 砌石 90 4 基础工程 混凝土 90 5 钢筋 90 6 混凝土 90 7 主体工程 砖砌体 90 8 基层 90 9 屋面工程 隔热层 90 10 楼地面 90 11 内墙装修工程 90 12 装修工程 外墙饰面 90 13 管道安装 90 14 给排水工程 卫生器具设备工程 90 15 电气器具设备工程 90 16 线路敷设工程 90 17 避雷及接地工程 90 18 电气工程 安装及调试 90 19 观感 均达到“好” 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 6 六、严格执行国家有关控制防治“非典”的措施和规定，把好进入工地人员 体检关，严防“非典”在工地传播。尊重师院保安制度，维护学校的教学秩序， 杜绝治安事故发生。 第三章第三章 施工准备施工准备 一、施工准备工作计划 施工准备工作是整个施工生产的前提，根据本工程的工程内容和实际情况 由项目部制定施工的准备计划。为工程顺利进展打下良好的基础。 二、技术准备 由于本工程建筑所具有的诸多特点，对施工前的准备工作，必须细致、认 真的进行，否则会造成人力、物力的浪费。施工准备的范围可以根据不同的施 工阶段划分。 1调查工作 (1) 本工程工期要经过雨期、台风期、冬期施工，属于亚热带气候，夏 季较长，雨期期多为411月，雨期较长可能对施工生产带来十分不利的影响， 尤其是基础施工。 (2) 本工程基础施工时必须采取适当的排水措施。 (3) 物资运至现场的交通条件较好，能够满足要求。 2组织各专业人员熟悉图纸，对图纸进行自审，熟悉和掌握施工图纸的 全部内容和设计意图。土建、安装各专业相互联系对照，发现问题，提前与建 设单位、设计单位协商，参加由建设单位、设计单位和监理单位组织的设计交 底和图纸综合会审。 3编制施工图预算，根据施工图纸，计算分部分项工程量，按规定套用施 工定额，计算所需要材料的详细数量、人工数量、大型机械台班数，以便做进 度计划和供应计划，更好地控制成本，减少消耗。 4做好技术交底工作。本工程每一道工序开工前，均需进行技术交底，技 术交底是施工企业技术管理的一个重要制度，是保证工程质量的重要因素，其 目的是通过技术交底使参加施工的所有人员对工程技术要求做到心中有数，以 便科学地组织施工和按合理的工序、工艺进行施工。 技术交底均采用三级制，即项目部技术负责人专业工长各班组长。技 术交底均有书面文字及图表，级级交底签字，工程技术负责人向专业工长进行 交底要求细致、齐全、完善，并要结合具体操作部位、关健部位的质量要求， 操作要点及注意事项等进行详细的讲述，工长接受后，应反复详细地向作业班 组进行交底，班组长在接受交底后，应组织工人进行认真讨论，全面理解施工 意图，确保工程的质量和进度。 三、物质条件及生产准备 建筑工程施工所需的材料、构配件、施工机械品种多、数量大，保证按计 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 7 划供应，对整个施工过程举足轻重，否则直接影响工期、质量和成本。 1材料准备 (1) 根据施工进度计划和施工预算的工料分析，拟定加工及订货计划。 (2) 建筑材料及安全防护用品准备：对水泥、钢材、木材三大建筑材料及特 殊材料等，均应根据实际情况做编制各项材料计划表，分批进场。 (3) 对各种材料的入库、保管和出库制订完善的管理办法，同时加强防盗、 防火的管理。 2构配件加工准备 (1)根据施工进度计划和施工预算的所提供的各种构配件，提前做加工翻样 工作，并编制相应的需用量计划。 (2) 提前做好预制、预埋件的加工工作。 (3) 组织制定模板的需求计划和定型模板的加工工作。 3施工机械准备 根据本工程实际情况选择主要机械设备如下： (1) 混凝土搅拌机4台，砂浆搅拌机4台。 (2) 井字架6台，主要用于砌体、装饰材料和安装材料、建筑垃圾等的垂直 运输。 (3) 反铲挖土机1台。 以上机械以及施工中所需的各种中小型机具设备均齐备完好，无需订购。 自卸汽车在土方工程施工时需要临时租用。 四、施工组织准备 为实现本工程建设的优质、高速、安全、文明、低耗的目标而奋斗，本工 程采用项目法施工的管理体制。形成有一定权威性的统一指挥，协调方面的关 系，确保工程按要求顺利完成。采用项目管理体制的同时，经济合同手段辅助 以部分行政手段，明确各方面责、权、利。本工程拟实行项目法施工管理，委 派我公司实践经验丰富和管理水平高的同志担任项目部主要负责人， 选聘技术、 管理水平高的技术人员、管理人员、专业工长组建项目部。项目管理层由项目 经理、技术负责人、安全主管、质量主管、材料主管、保卫主管、机械主管和 后勤主管等成员组成，在建设单位、监理单位和公司的指导下，负责对本工程 的工期、质量、安全、成本等实施计划。组织、协调、控制和决策，对各生产 施工要素实施全过程的动态管理。 本工程所需要的劳动力包括混凝土工、钢筋工、木工、设备安装工、砌筑 工、装修工等。根据施工进度计划制定劳动力需求计划，组织人员进场，安排 生活，登记并进行进场教育。 五、现场施工准备 1施工现场控制网点 会同有关单位做好现场的移交工作，包括测量控制点以及有关技术资料， 并复核控制点。根据给定控制点测设现场内的永久性标桩，并做好保护，作为 工程测量的依据。 2现场“三通一平” 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 8 (1) 施工现场平整 施工现场基本平整， 在待建公寓楼的南侧场地准备修建办公室等临时设施， 需要局部进行平整，基坑西侧及东南等堆放周转材料部位，临时设施等需要重 新进行再平整。 (2) 修建现场临时道路 场内在办公室前面修筑场内临时道路，提供材料、人员的交通途径，临时 道路全线贯通，直到加工区。 (3) 布置施工现场临时用水、用电。 第四章第四章 总体施工顺序总体施工顺序 一、施工顺序安排 对工程整体施工顺序的科学合理的规划， 是完成任务的最关键环节， 施工 顺序是施工步骤上存在的客观规律。土建工作遵守“先地下、后地上，先结构、 后装修，先土建、后设备”和装修施工“先外檐、后内檐”以及“外装修由上向下、 内装修由下向上、 收尾由上向下”的原则， 采用平行流水立体交叉作业以及合理 的施工流向，不仅是工程质量的保证，也是安全施工的保证。 本工程为三栋学生公寓组成的一个建筑群体。由于地质条件存在着差异， 因此基础结构和工程量各不相同，东1栋、东2栋采用钻孔灌注桩，东3栋采用独 立柱基和毛石条形基础，地面以上工程的建筑、结构、水电均相同，因此，可 确定本工程的施工顺序和施工流水段，将三栋学生公寓分成三个单体建筑，每 个单体建筑作为一个流水施工段，在主体结构施工阶段，钢筋安装，模板搭设， 混凝土浇筑，砖墙砌筑在时间安排上要相互错开，不得造成窝工，主体结构进 行到四层时，可插入室内粗抹灰工程，要求在主体结构封顶，屋面工程完工后， 完成室内粗抹灰，之后进行外墙饰面，室内刮腻子工作，水电管道安装与主体 结构同步进行，在总体控制网络的调节下，有组织有计划地施工，达到紧张有 序，忙而不乱，文明施工。 第五章第五章 施工进度计划施工进度计划 按照合同要求，在工程开工后257d竣工交付使用，按照前述的总体施工顺 序和原则，将总进度计划分解为分项工程的进度安排，这些分项工程之间有密 切的逻辑关系，它们符合施工技术要求和工程的实际情况。各分项工程进度计 划分别安排如下： 1施工准备5d； 2土方工程共10d； 3钻孔灌注桩工程40d； 4毛石条形基础40d； 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 9 5主体结构工程施工共90d 7屋面工程20d； 8外墙装饰工程共70d； 9室内装饰工程共70d； 10预埋、安装项目从基础施工开始穿插进行。 详细见附图二。 第六章第六章 项目组织机构项目组织机构 在本工程施工中实施项目法施工的管理模式，组建本工程的项目经理部， 对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。 项目经理部要以工程项目管理为核心，以优质、高速、安全、文明为主轴， 加强动态、科学管理，优化生产要素，精心施工，大力推广先进施工技术，在 创质量优良的同时，力争提前完成施工任务。在推行项目法施工的同时，从文 件控制、材料采购到产品标识、过程控制等过程中，切实执行ISO9000标准和 公司质量保证体系文件，达到创优质高效的目标。 本公司将根据本项目工程施工技术难度较大、质量与工期要求也较高的特 点，组成一个强有力的现场施工管理机构。在本公司内挑选懂技术、会管理、 工作认真、吃苦精神强的施工管理人员实施本工程的相关管理内容。确保本项 目优质、快速地按期投入使用。 一、公司选派一名国家二级项目经理作为本工程的项目经理，负责本工程 对外及对内各专业的协调工作。项目经理对工程项目行使计划、组织、协调、 控制、监督、指挥职能、全权处理项目事务。项目经理部对公司实行经济责任 承包。项目内部工程技术管理人员通过岗位目标责任制和行为准则来约束，共 同为优质、安全、高速、低耗地完成项目任务而努力工作。 二、选派一名高级工程师作为项目总工程师，对工程施工中重大问题进行 把关，并对工程的技术和质量管理进行总体控制。 三、项目经理部设以下职能部门和人员： 1工程技术组：由各分项工程工长组成，具体负责编制施工技术实施方案 和作业指导书，并向操作人员交底，指导工人施工，负责进度计划的落实，检 查施工质量等工作。 2质量安全组：具体负责施工过程的质量、安全检查、验收和评定，质量 记录的收集、整理工作以及现场施工安全教育、安全检查并做好记录，由安全 主任和质量检查员组成。 3材料组：负责编制物资采购计划及采购工作，负责进场物资的验收、保 管、发放工作。 4预算员：负责编制预、决算工作及工程进度款申报、劳动力工资核算工 作。 5财务员：负责财务及成本核算工作。 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 10 6设备组 ：负责机械设备安装、维修、保养工作。 7测量放线员：从事施工测量及放线工作，由测量工程师负责。 8资料室：负责工程资料的整理收集、文件发放、原材料送检等工作。 9后勤组：负责管理保卫、防火、食堂、住宿等行政工作。 四、主要管理人员见表2- 2。 表2- 2 序号 职务 姓名 职称 1 项目经理 工程师 2 项目副经理 工程师 3 技术负责人 高级工程师 4 质检员 助理工程师 5 施工员 助理工程师 6 施工员 助理工程师 7 施工员 助理工程师 8 安全员 助理工程师 9 资料员 助理工程师 10 预算员 助理工程师 11 测量员 工程师 12 水电设备员 助理工程师 13 电工 14 焊工 15 起重工 16 架子工负责人 17 砖瓦工负责人 18 抹灰工负责人 19 钢筋工负责人 20 混凝土工负责人 第七章第七章 施工现场平面布置施工现场平面布置 本工程需搭设的临时设施如下：建设单位办公室、乙方办公室、监理办公 室、医务室、电工室、保卫室、浴室、工人宿舍、工人食堂、大门、施工围墙、 仓库系统、施工道路、供水供电系统、混凝土搅拌系统、砂浆搅拌系统、垂直 运输系统、钢筋加工棚、材料堆场、工地养护池、周转材料堆场等，详见附图。 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 11 第八章第八章 主要材料构件用量计划主要材料构件用量计划 第一节第一节 主要材料的组织及进场计划主要材料的组织及进场计划 为加快施工进度，保证按期完工，我公司决定按每栋配置二层主体所需的 周转材料，根据施工进度计划和施工预算，编制了主要材料的进场计划，详见 表 2- 3。 表 2- 3 第二节第二节 材料的采购与验收材料的采购与验收 1材料采购 订货源、找厂家、看质量、组织好货源、安排好运输车辆。按品质合格、 数量充足、价格低廉、运输方便、不误使用的原则择优选定。 2材料供应过程中的质量验收 （1）要对加工订货的质量严格把关。 正确选择进货渠道， 对生产厂家及供货单位进行资格审查； 建立严格的审 核制度，认真审核各类计划，确认无误后进行交底；严格履行经济合同手续与 程序；加强供货渠道及各种计划、合同的管理。 （2）市场采购材料质量把关。 材料采购人员要做好市场调查和预测工作；采购时必须向供销单位索取产 品合格证及有关检测试验资料，对无合格证的材料和产品一律不得采购；采购 序 号 材料名称 规 格 单位 数量 计划进场时间 1 水泥 425 号 t 1571 6 月初陆续进场 2 钢筋 t 214 6 月初陆续进场 3 碎石 4 号 m3 2137 6 月初陆续进场 4 砂 中、细 m3 2622 6 月初陆续进场 5 毛石 m3 1180 6 月底 6 普 通 烧 结 砖 标准 千块 1304 6 月底陆续进场 7 钢模 kg 75 6 月初陆续进场 8 钢管 m 567 6 月初陆续进场 9 石灰 t 42 6 月底陆续进场 10 防水卷材 m2 1894 10 月中 11 竹脚手板 m2 307 7 月初 12 竹脚手杆 统级 根 3900 7 月中 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 12 供销单位的批量产品时，除即时结清者外，一律签订合同。 3材料验收的质量验收。 （1）双控把关 对于水泥、钢材、防水材料及各类外加剂实行检验双控，即要出厂合格证， 还要有试验室的合格试验单方可接收入库。 （2）联合验收把关 对于直接送到现场的材料及构配件，收料人员可会同现场的技术质量人员 联合验收；进库物资由保管员和材料业务员一起组织验收。 （3）收料员验收把关 收料员对地材、建材及有包装的材料产品，应认真进行外观检验；查看规 格、品种、型号是否与来料相符，宏观质量是否符合标准，包装、商标是否齐 全完好。 （4）所有进场材料都必须向监理工程师报验。 第三节第三节 施工现场的材料管理施工现场的材料管理 1施工前的准备工作 平面规划布置要合理规范。在划分材料堆放位置时，已考虑到施工进入高 峰时的堆放容量。料场、料库、道路的选择不能影响施工流水作业，以靠近使 用点为原则，减少二次倒运的搬迁。对临时料库、料棚等制订符合防雨、防潮、 防爆、防晒、防损坏等管理措施与要求。 2施工过程中的组织与管理 建立健全现场料具管理责任制。现场料具要有严格按平面布置图堆放，划 区分片，包干负责，要有责任区、责任人，并有明显标牌。 加强现场平面布置的管理。根据不同的施工阶段、材料资源变化、设计变 更等情况，及时调整堆料现场位置，保持道路通畅，减少二次搬运。 严格按平面布置图堆放料具，成堆成线；经常清理杂物和垃圾，保持场地、 道路、工具及容器清洁。 各施工队组负责及时清理自己所施工的工作面，做到“三清五好”，并及时 回收剩余材料。现场材料员和施工工长要随时对施工队进行检查材料的使用情 况。 3材料清退及转场 (1) 根据工程主要部位（结构、装修）进度情况，组织好料具清退与转场。 一般在结构或装修施工阶段接近 80左右时，要检查现场存料，估计未完工程 用料量，调整原用料计划，削减多余，补充不足，以防止剩料过多，为工完场 清创造条件。 (2) 施工垃圾及包装容器的处理。对于现场的施工垃圾设立分检站，回收、 利用及清运做到及时集中分检，包装容器要及时回收组织清退。 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 13 第九章第九章 主要机具使用计划主要机具使用计划 根据本工程的施工机具需要量情况及现场施工进度要求分批组织进场，并 做好保养和试运等项工作，一些常用的机构及设备配件要有一定数量的储备以 便及时替换，保证各种机械正常运转。 1场外材料运输机械和运输方式 一般外购材料均由合格供应商直接送到施工现场，其运输机构由供应商提 供。 2场内材料运输机械和运输方式 垂直运输采用 6 台井架，场地内运输采用斗车。 3混凝土及砂浆均采用机械搅拌。现场设 2 个混凝土搅拌站，每个搅拌站 内设 2 台 JZC350 搅拌机，另设 2 个砂浆搅拌站，共配备 4 台 UJZ200 砂浆搅拌 机。 4钢筋机械 钢筋车间各设钢筋弯曲和钢筋切断生产线 1 条，钢筋调直机、钢筋弯曲机 和钢筋切断机各配 1 台。 本工程的钢筋焊接主要有电弧焊，现场设 3 台交流电焊机。 5木工机械 本工程的钢筋混凝土楼板主要采用木模板，木作加工量大，现场小圆锯配 3 台，可满足施工要求。另设 2 台刨床、2 台钻床。 6其他机械和机具 其他机械主要有插式振捣器、平板振捣器、潜水泵、打夯机等，为各分项 工程需用的施工机械；机具主要有测量器材等。 7机械设备详细计划表 进入本工程的主要施工机械设备详见表 2- 4。 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 14 表 2- 4 第十章第十章 劳动力安排计划劳动力安排计划 一、主要施工管理人员计划 项目经理下配备足够的各种专业管理人员，如质量管理员、计划管理员、 材料管理员、安全管理员，协助项目经理管理整个工程的施工。 二、施工队组计划 （1）主要施工技术人员及劳动力需用量，按如下配备：主体结构主要考虑 模板工、混凝土工、钢筋工、电焊工、泥工、起重工、水电工；装修阶段主要 考虑抹灰、腻子工、油漆工、防水工及水电工。 （2）主要施工技术人员及劳动力需用量，按如下表： 1）以下工种由持有效证书的专业技术工人组成：架子工、电工、焊工、起 序 号 机 具 名 称 规 格 单位 数量 计划进 场时间 备注 1 挖土机 W- 100 台 1 6 月初 配汽车 2 井字架 H=24m 座 6 7 月初 3 卷扬机 F=2t 台 6 7 月初 4 混 凝 土 搅 拌 机 JZC 350 台 4 6 月初 5 砂浆搅拌机 UJZ 200 台 4 6 月底 6 钢筋切断机 GJ5- 40 台 1 6 月初 7 钢筋调直机 GJ4/ 4 台 1 6 月初 8 钢筋弯曲机 WJ40- 1 台 1 6 月初 9 插式振捣器 ZX- 50 套 8 6 月初 10 平板振捣器 ZW- 50 台 4 6 月初 11 小园锯 300 台 3 6 月初 12 电焊机 BX- 330 台 3 6 月初 13 打夯机 HW- 20 台 2 7 月中 14 自卸汽车 5t 辆 1 6 月初 15 潜水泵 QY25 台 5 6 月初 16 手推车 自 制 辆 100 6 月初 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 15 重工等。 2）专业技术工种组成的各施工队组，施工队组设队长，全面负责队组的生 产工作，各生产班组由班组长率领，工人直接完成施工任务，施工队长、班组 均不脱产，为直接生产工人。 劳动力计划劳动力计划 表 2- 5 人数 序 号 工种名称 最高人数 基础阶段 主体阶段 装修阶段 1 混凝土工 40 30 40 2 泥 工 200 80 80 200 3 钢 筋 工 40 30 40 4 防 水 灰 20 20 5 水 电 工 20 10 20 15 6 架 子 工 20 20 5 7 模 板 工 70 30 70 8 油 漆 工 15 15 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 16 第三部分第三部分 主要分部分项工程施工方法主要分部分项工程施工方法 第一章测量控制方法第一章测量控制方法 1测量依据：建设单位提供的测量控制点（坐标及高程） ，施工图纸和有 关规范。 2在施工场地南面的山丘上埋设一根控制桩，桩顶周围砌筑 20cm 高的保 护台。 3建立建筑物平面控制网：根据总平面图及实际情况，取每栋楼的 1，B 为主控制轴线，建立平面控制网。 4轴线测设 测量由主轴线交点开始， 测量各轴线， 最后将经纬仪移到对角点进行校核， 闭合无误后，总体尺寸及开间尺寸复核准确，方可把轴线延伸到建筑物外的轴 线上。 在施工层楼板混凝土浇筑完毕后，将经纬仪分别架设在各主控制轴线控制 点上，照准各相对应的轴线后视点，将轴线投测到楼板边缘或柱顶上。同时倒 镜再标出一点，前后正，倒镜两点位置一致，若误差在允许范围内，则取其中 点。当纵横主轴线均投测至施工层上面后，再将经纬仪架设在楼面上，用正倒 镜法，将投测在楼板或柱顶上的各轴线的对应点连成一线，并在楼板面上弹上 墨线，以此作为基线，其余轴线以此作为准绳，根据设计图上标注的尺寸，用 钢尺丈量出来。 在投测轴线的过程中，各主控制线和校核线闭合或误差在允许范围时，即 说明投测的轴线是正确的，若超过允许范围时，必须查明原因，进行重测，以 保证轴线投测的精度达到规范的要求。 5高程控制和标高传递 布置垂直高度控制网，采用内控和外控相结合的方法，在楼内分别设三个 水准点，用水准仪进行两个测回测定水准点高程，使用时须检查各水准点间的 高差，确认无误后方可使用，传递高程时注意每层标高应相对基点，并用吊锤， 钢尺配合水准仪使用。 根据建设单位提供的水准点，用水准仪引测定出现场的标高控制点和施工 现场的标高控制桩，并利用标高控制点进行标高控制进行地下部分施工过程中 的标高测量和控制。 利用标高控制点，用水准仪精确测定出标高引测点在建筑物标边柱或外墙 上，选几点较方便向上丈量的点作为0.000 以上层的起始标高引测点，标高引 测点的相对标高统一采用.0.500m。 中国建筑工业出版社 筑龙网 合力打造 学生公寓 13 栋施工组织设计 建筑安装工程公司 版权所有 不得进行刻录和网络上传 17 0.000 以上各层的标高引测采用 30m 钢尺向上引测，引测时，用钢尺沿铅 直方向从标高引测点向上量至施工层，定出两点正（）米数的标高点，然后 将水准仪架设在施工层上，仪引测上来的两点标高点，一点作后视，一点作校 核，进行抄平。施测出其余各点以作为施工的依据。为方便记忆和施工，每层 标高均测定出本层结构楼面标高的.0.500m，以后各施工层均用此方法进行引 测。 6沉降观测 本工程沉降观测采用精密水准仪 DS3，精度可达 0.3mm。 沉降观测点的制作采用 10mm 厚的钢板制成三角形状的钢板，焊接在设计 要求的柱子上， 钢板上边用不锈钢焊条熔焊一个 10mm 的半圆形， 作为观测点， 另外作上保护装置，以免破坏。在第一层结构施工完后即将沉降观测点安装就 位，高度统一在+0.500m 处。沉降观测点做好后，做第一次观测，做出第一次 底段高程记录，往后结构每施工完一层做一次观测，结构封顶后每月做一次观 测，并做好记录，绘制曲线图，如发现异常及时通知设计院和监理单位。 7垂直观测 包括房间垂直度偏差观
