广州发展中心大厦机电分包工程施工组织设计.doc

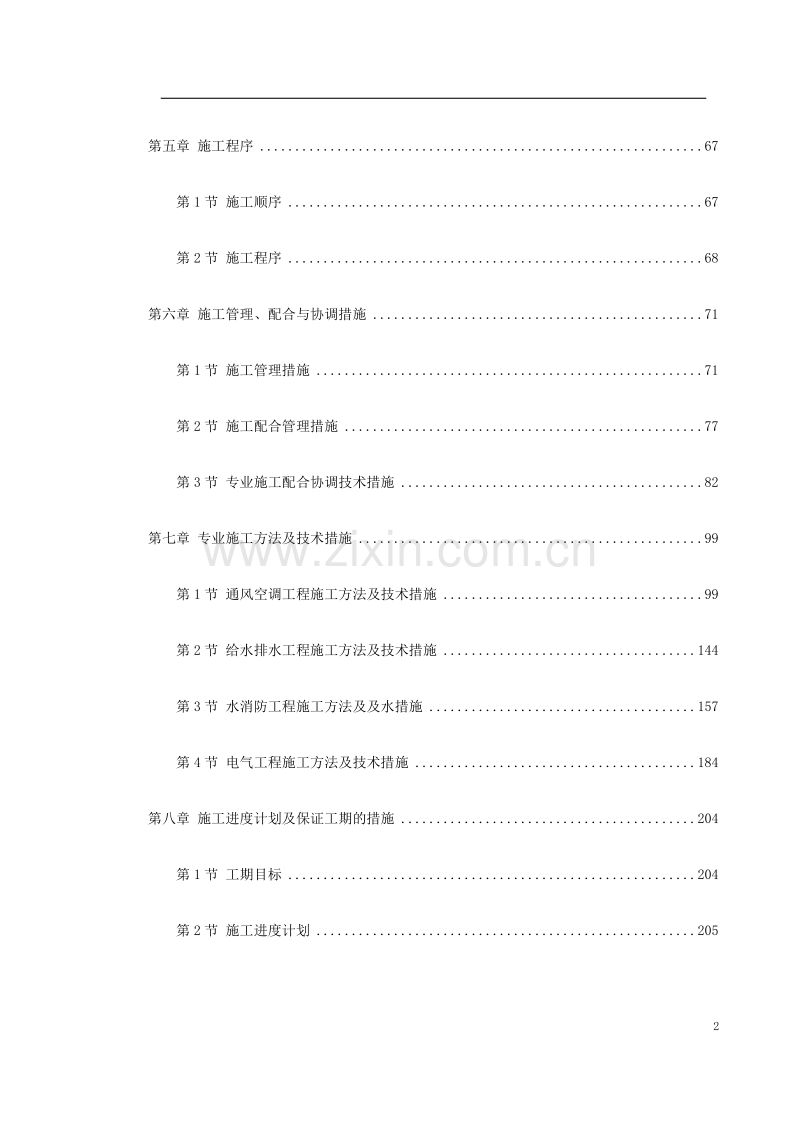

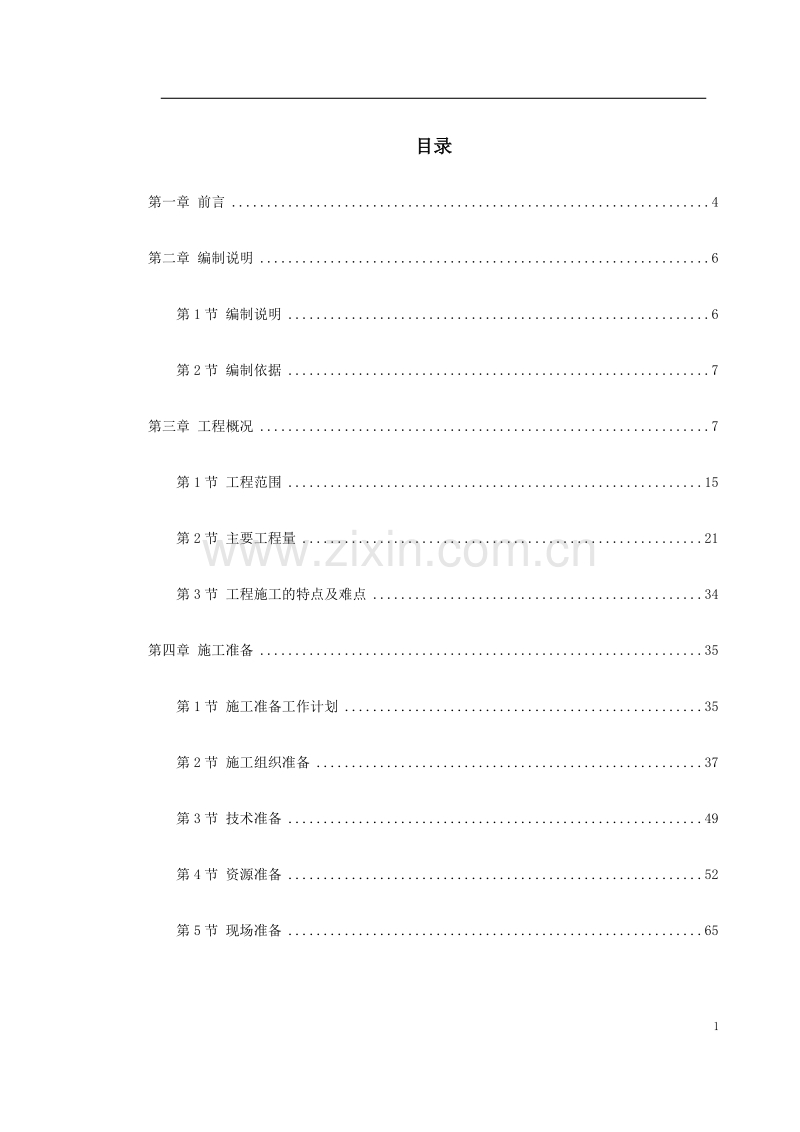

目录第一章 前言4第二章 编制说明6第1节 编制说明6第2节 编制依据7第三章 工程概况7第1节 工程范围15第2节 主要工程量21第3节 工程施工的特点及难点34第四章 施工准备35第1节 施工准备工作计划35第2节 施工组织准备37第3节 技术准备49第4节 资源准备52第5节 现场准备65第五章 施工程序67第1节 施工顺序67第2节 施工程序68第六章 施工管理、配合与协调措施71第1节 施工管理措施71第2节 施工配合管理措施77第3节 专业施工配合协调技术措施82第七章 专业施工方法及技术措施99第1节 通风空调工程施工方法及技术措施99第2节 给水排水工程施工方法及技术措施144第3节 水消防工程施工方法及及水措施157第4节 电气工程施工方法及技术措施184第八章 施工进度计划及保证工期的措施204第1节 工期目标204第2节 施工进度计划205第3节 保证工期的措施205第九章 质量保证体系及措施210第1节 质量目标210第2节 质量保证体系210第3节 质量保证措施223第十章 安全、文明施工保证措施231第1节 安全、文明施工目标232第2节 安全、文明施工保证体系232第3节 施工安全保证措施235第4节 文明施工保证措施239第十一章 施工重点难点分析241第十二章 保修方案251第1节 工程保修、保养的承诺252第2节 保修及回访制度的实施253第一章 前言我公司是具有机电安装工程施工总承包壹级资质、房屋建筑工程施工总承包壹级资质、市政公用工程施工总承包壹级资质、以及管道工程专业承包壹级和消防设施工程专业承包壹级资质的大型建筑安装施工企业，是一支拥有雄厚施工技术力量和机械装备的、富有施工经验的专业性建筑安装施工队伍。近年来，我公司先后承建了大量的、具有一定社会影响的项目，赢得了较高的社会声誉，积累了丰富的施工经验和大量的施工技术资料，对承建发展中心大厦机电分包工程，我们具有极大的兴趣，对与建设单位的合作充满诚挚的意愿。在收到招标文件后，我公司组织有关的工程技术人员和预算人员对文件及施工图纸进行了细致的探讨，并组织有关人员踏勘现场，仔细了解现场情况，精心编制了本技术标书供审阅。本技术标书是指导本工程施工的纲领性文件，编制时对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备配备、主要分部分项工程的施工方法、工程质量控制措施、安全保证措施、文明施工及环境保护措施等诸多因素尽可能做了充分考虑，突出其科学性、可行性及针对性。在工程实施前还要编制详细的实施性措施及作业指导书，指导工程施工，确保在招标文件规定的工期内完成全部施工内容，并使该工程质量评定等级达广东省优良样板工程标准。如我公司有幸中标承建，我们将其列为我公司重点工程，公司各级领导、有关部门均给予高度重视，决心在以往大厦机电工程施工经验的基础上，巩固成绩，克服缺点，坚持公司“质量第一、信誉至上、文明施工、优质服务”的质量方针，运用科学管理，制定严格的质量、进度和安全生产的控制措施，大力采用新技术、新工艺和新材料，以科技推动生产，降低成本。在施工过程中，同建设单位、监理单位、设计单位和总包单位密切合作，继续推行项目法施工，实施ISO9002 质量保证体系。责任到人，实行目标管理，精心组织施工，确保优质、高效、高速、安全、文明生产。为此我公司制定以下各项目标：一、工期目标确保2004 年6 月28 日竣工，2004 年7 月28 日总体调试完毕，2004 年8月8 日前交付使用。二、质量目标工程质量达到设计的功能与标准，竣工工程一次验收合格率100%，确保广东省优良样板工程，争创鲁班奖。三、安全目标按广东省五无标准(无死亡、无重伤、无火灾、无中毒、无倒塌)，严格按建设部一标三规范组织施工。四、文明施工目标严格按建设部的有关文件执行，努力做好规范管理，达到文明样板工地标准。五、团结协作目标同建设单位、监理单位、设计单位、总包单位等有关部门保持良好的合作关系，积极配合各单位的工作。深圳市建安（集团）股份有限公司2003.4.18第二章 编制说明第1节 编制说明本施工组织设计作为施工的指导性文件，在编制过程中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备配备、主要分部分项工程的施工方法、工程质量控制措施、安全保证措施、文明施工及环境保护措施等诸多因素进行了考虑，以突出施工组织设计的科学性、可行性。如果我公司有幸成为本工程的施工承包方，我们将按照本施工组织设计指导施工。第2节 编制依据本施工组织设计依据以下几项编制：1.广州发展新城投资有限公司颁发的发展中心大厦机电分包工程招标文件。2.发展中心大厦机电分包工程答疑会议纪要。3.广州市设计单位设计的发展中心大厦供配电（ D0-1-124）、动力（ D1-1-123）、照明（ D2-1-1修143）、人防电气（ D9-1-110）、通风及空调（N-1-032）、给水排水及消防喷淋（S-1-01修137.S-1-F1F3）施工图。4.现行国家有关规范、标准和规程。5.深圳市建安（集团）股份有限公司 ISO9002 质量体系文件（质量手册、程序文件、作业指导书）。6.广东省及广州市有关文件及规定。7.现场实际情况。第三章 工程概况工程名称：发展中心大厦机电分包工程建设单位：广州发展新城投资有限公司设计单位：德国GMP 国际建筑设计有限公司广州市设计单位监理单位：广州市珠江工程建设监理单位建设地点：广州珠江新城临江大道北侧6-3 地块质量目标：广东省优良样板工程，争创鲁班奖工 期：2004 年6 月28 日竣工，2004 年7 月28 日总体调试完毕，2004年8 月8 日前交付使用发展中心大厦为综合办公楼项目，建筑面积为77828m2，建筑物之总高由0.00 起计至主屋顶面为149m。标准层高为4m，裙楼层高为44.60m 不等。三层地下室，均为停车场；七层高的裙楼，一层三层为银行，四层五层为餐厅，六层七层为会议室和办公室，屋面层为平台花园；一栋三十层高座落在群房上的办公楼；顶层为直升机停机坪。一、通风及空调工程概况（一）空调系统1.空调冷负荷为9756.9kW（2775USRT），空调热负荷为1725kW。其中：下区首层十七层冷负荷为1410USRT，热负荷为845kW；上区十八层三十八层冷负荷为1365USRT，热负荷为880kW。2.冷冻设备：下区采用三台430USRT 螺杆式冷水机组（冷冻水进出水温为127）、四台冷冻水泵（一台备用）、四台冷却水泵（一台备用）、一个膨胀水箱均布置在十八层主机房内，三台低噪声不锈钢方形逆流冷却塔布置在三十六层天面。上区采用三台430USRT 螺杆式冷水机组（冷冻水进出水温为127）、四台冷冻水泵（一台备用）、四台冷却水泵（一台备用）均布置在十八层主机房内，一个膨胀水箱布置在三十七层，三台低噪声不锈钢方型逆流冷却塔布置在三十六层天面。3.供暖设备：下区采用两台345kW 风冷螺杆式热泵机组（热水出水温为50）、三台供暖循环水泵（一台备用），布置在十八层。下区采用两台345kW风冷螺杆式热泵机组（热水出水温为50）、三台供暖循环水泵（一台备用）布置在十八层。4.大空间大堂、大会议室、餐厅采用低速集中式全空气送风系统，天花上散流器顶送，放机房附近天花上百叶风口集中回风。办公室、小会议室、会所采用风机盘管加新风系统，天花上散流器顶送风或天花上条形风口顶送风，风机盘管门铰式百叶风口（带滤网）或方形散流器天花回风。5.空调冷热水系统采用两个完全独立的两个系统，以十八层为分界线，首层十七层为一个系统，称为下区系统，十八层三十八层为一个系统，称为上区系统，主机房设在十八层。上、下两区冷热水系统均采用双管异程式系统，通过电动阀门进行冷暖切换。冷却水系统采用双管异程式循环系统。（二）通风系统1.写字楼采用机械排风系统，每由四台排风机通过风管连接至外墙排至室外。2.卫生间均设机械排风系统。裙楼及会所由天花型排气扇通过风管排至外墙至室外。上、下区办公楼由天花型排气扇通过风管排至每层土建坚井，在十八、十九层设二次排风机集中排至室外。3.裙楼餐厅、会议室设排风系统，由排风机经排风管道排至室外。4.地下汽车库、自行车库根据消防规范分两个防火分区，共用一个排风、排烟系统，风管穿防火区处设防火阀。地库高低压配电房、变压器室、水泵房设机械送、排风系统。新鲜刷首层经土建坚井入各层送风机房送入至车库，排风也经土建坚井排至首层室外。5.十八层冷冻主机房设机械制排风系统，排至室外，自然补风。6.地下三层为五级人防工事，设置一套战时清洁式通风、滤毒式通风及隔绝式通风系统。（三）消防排烟系统1.地下汽车库、自行车库、变配电房、水泵房每层设置两套排烟系统，风管穿越防火分区处均设防火阀。2.送风系统除平时送风外，当火灾发生时仍进行送风，只有当排烟风机前烟气温度达到280时，280防烟防火阀自动关闭，信号反馈到消防中心系统，控制主机，排烟风机及电动防火阀全部关闭。3.中庭排烟采用自然排烟。4.走廊排烟:七层内走廊设机械排烟系统。其余各层走廊采用自然排烟。5.发电机房设事故排烟，灭火时关闭排气支管上电动防火阀，灭火后开启风机及阀门排走有害气体。6.楼梯间及其前室、消防电梯前室分别设机械加压系统，共计十个系统。（1）地库三层首层之间设两个前室加压系统，加压风机设于地库二层楼梯间。（2）首层六层楼梯间及前室分别设两个加压系统。加压风机设于五层。（3）地库三层三十七层核心筒楼梯间及前室上、下区分别设两个消防加压系统。上区加压风机设于三十四层，下区加压风机设于十八、十九层。（4）楼梯间的加压口为普通型常开铝合金百叶风口，楼梯间前室及消防电梯间前室的加压口平时常闭，当火灾发生时由消防中心系统指令开启消防加压口及加压风机，同时关闭空调通风系统。7.空调通风风管凡穿越防火墙、沉降墙、风机房、空调机房墙、楼板处垂直风管与每层水平风管交接处的水平管段上，均设70关闭的防火阀或防火调节阀。二、给水排水工程概况（一）给水系统本大厦的供水系统的供水方式是分区供水，共分五区加一餐饮专区，地下室三层首层为一区，二层九层为二区，十层十八层为三区，十九层二十七层为四区，二十八层三十七层为五区。一区供水采用市政管网直接供水，二区五区及餐饮区由市政管网供水至设在地下室三层的三个不锈钢水箱，经过三组全自动变频供水设备分别供至各区，二区、三区一个供水系统，四区、五区一个供水系统，餐饮区一个供水系统。给水管材料为：室内干管采用薄壁不锈钢管，材质为304， DN100 及以下的采用卡箍连接， DN100 以上的采用焊接连接，支管采用钢塑复合管；室外采用球墨给水铸铁管，橡胶圈柔性连接。给水干管工作压力：一区为0.60MPa，二三区为1.10MPa，四五区为1.80MPa。每层给水支管工作压力为0.60MPa。（二）排水系统排水系统包括污水、废水、透气管、雨水系统。本系统采用雨、污、废分流排水。其中雨水管主要收集屋面雨水，通过雨水立管排至室外的雨水检查井；污水管收集卫生间粪便，通过污水立管及排出管排至室外化粪池；废水管主要收集卫生间、空调机房、水设备房等的废水，通过废水立管及排出管排至室外污水检查井；地下室的废水通过地下集水坑用排污泵排至室外。室内雨水管采用涂塑钢管，卡箍连接；室内污水废水管采用离心浇筑排水铸铁管，卡箍连接。室外雨水污水管采用钢筋混凝土排水管，承插式连接，120混凝土基础。潜污泵排出管采用焊接钢管，焊接连接。三、消防工程概况（一）消火栓系统消火栓系统分为三个区分别供水，地下室三层十层为一区，十一层二十三层为二区，二十四层三十八层为三区。在地下室三层设两个270m3的消防水池，并在十八层和三十七层分别设一个18m3 的消防储水池。市政管网供水至地下室消防水池，经立式双出口加压泵（一用一备）供至三个区。十八层的储水池与一区管道相连接，三十七层的储水池与二、三区的管道分别连接。三区分别各设三组消防水泵接合器。消火栓系统工作压力：一区为0.80MPa，二区为1.40MPa，三区为2.00MPa。管材与连接：工作压力1.20MPa 时，采用热镀锌钢管；工作压力1.20MPa时，采用热镀锌无缝钢管。DN100 及以下采用丝扣连接， DN100 以上采用沟槽式连接。（二）自动喷淋灭火系统自动喷淋灭火系统分为两个区分别供水，地下室三层十七层为一区，十八层三十八层为二区。市政管网供水至地下室消防水池，经立式双出口加压泵（一用一备）供至两个区。二区分别各设二组消防水泵接合器。自动喷淋灭火系统工作压力：一区为1.20MPa，二区为2.00MPa。管材与连接：工作压力1.20MPa 时，采用热镀锌钢管；工作压力1.20MPa时，采用热镀锌无缝钢管。DN100 及以下采用丝扣连接， DN100 以上采用沟槽式连接。四、电气工程概况电气工程包括柴油发电机安装、电力变压器安装、盘柜安装、电缆桥架及封闭母线安装、电缆敷设、电气配管、配电箱、盒安装、开关、插座、灯具安装、防雷接地安装等。第1节 工程范围本分包工程为广州发展中心大厦设计、供应、安装、调试、保修及保养机电工程，包括但不限于以下工作：一、通风及空调工程1.提供螺杆式冷水机组和风冷螺杆式热泵机组设备。2.提供平板式热交换器，冷却塔，冷冻水泵，冷却水泵。3.提供完整的冷冻水，冷却水，补充及膨胀水，冷凝排水系统。4.提供所有空气处理机组，新风处理机组及风机盘管。5.提供完整空气分配系统。6.提供所有通风系统。7.提供消防排烟系统。8.提供完整保温隔热设备。9.提供所有消减噪声设备。10.提供完整软化水系统及空调水处理系统。11.提供完整通风空调自动及监察控制系统。12.提供所有关于通风及空调的电气工程。13.为整套通风及空调系统提供完整的测试，投产运行及操作示范。14.提供完整竣工图纸，装配图，操作手册及维修。15.提供二年系统维护及保养服务。16.提供在技术规范内说明所需的备用配件如过滤网、保险丝、易熔环等。17.负责及分担一切有关市政府市部门之间联络协调工作。18.负责及安排建设单位代表及有关顾问单位考察主要设备材料的生产厂商及生产线，以便了解该等设备材料的生产过程及品质控制。二、给水排水工程1.提供及安装整套生活及生产供水系统。2.提供及安装整个污水及废水排水系统、雨水排水系统及通风系统并连接所有配套系统。3.提供及安装所有有关给、排水系统之电气装置，包括水泵供电总开关(由电气分包人责任)以后一切电气开关，如启动器、电线管道、电线、水箱水池水位控制器及水泵与水箱水池之间控制及讯号线路。4.提供及安装混凝土储水箱的水箱配件。5.提供及安装卫生洁具。6.为镶入结构的配管提供保护涂层。7.配管及设备的油漆工程。8.装设给水及排水系统，包括一切所需清洁、测试及平衡的工序。9.与政府接通供水及排水管道有关的个别工程及审批等。10.从各有关机关获取有关工程及材料的一切所需许可及审批等。11.所有座地检查井、集水井、隔油池、隔汽油池及有关配管工程。12.负责呈递有关设备及材料文件给建设单位或其工程顾问审批。13.负责制作施工图纸并呈交建设单位或其工程顾问及其他有关部分审批。三、消防工程1.安装室内消火栓系统，包括消防泵、消火栓连水龙带、消防水泵接合器、管道、配件、阀门及所有需要配件。2.安装自动喷淋系统，包括喷淋泵、喷头、喷淋水泵接合器、报警阀、管道、配件、阀门及所需要配件。3.安装消防报警系统所有电线管道、电线槽及所有需要的配件。4.安装手携式灭火器，安装于图纸所标明处。5.安装所有有关消防系统之电气装置，包括开关，启动器，电线管道，电线槽，电线及所有需要配件。6.负责油漆所有消防管道设备及组件及加上标志。7.安装所有预留设备及配件，室内设计或装修加改工程，厨房灭火设备，及当地消防或有关部门的要求。8.从有关部门，如当地消防局取得所有设备，材料及配件有关批准证书。9.负责制作及抄送所有有关文件及图纸至有关部门，如当地消防局或淤泥排放管理所审批及盖章。10.联络及参与所有有关部门，如当地消防局或淤泥排放管理所要求的测试及查验。11.供应资料及协助总承包商制造综合屋宇设备图，结构预留孔图及工程进度表。12.负责将所有有关设备材料及样本呈交建设单位或其工程顾问及其他有关部门审批。13.负责制作施工图纸及呈交建设单位或其工程顾问及其他有关部门审批。14.负责对所有系统及有关设备材料进行测试、校正，并负责通过政府消防部门的验收。15.负责制作竣工图纸，操作及保养说明书，及提供建设单位的管理及操作人员培训。16.负责免费提供二年的维修保养期，包括所须的工作人员和材料等。17.负责及安排建设单位代表及有关顾问单位考察主要设备材料的生产厂商及生产线，以了解该等设备、材料的生产过程及质量控制。四、电气工程1.提供低压电源及配电系统，由低压配电屏至各照明设备及电气设备，一切如图纸所示。并按图纸所示提供照明电气设备。2.空调设备提供电源，由低压配电屏至各机房。3.为生活及卫生用水水泵、消防设备水泵、电梯及自动扶梯提供电源。4.提供紧急发电机组。5.提供接地装置及防雷系统装置。6.为以下系统提供电源线槽及导管：(1)电话通讯布线系统(2)公共用电视系统(3)公共广播及事故广播系统(4)闭路电视监控系统(5)保安报警及消防对讲电话系统(6)楼宇自动化控制系统(7)消防联动及控制系统7.为电梯控制系统提供电线槽。8.为所有电气装置提供涂油及保护装置。9.为整套电气提供完整的测试及投产运行，包括操作手册、维修指南及装配图。10.当地供电局申请一切所需的有功及无功电度表。承包商应提供有关配电系统的报批图纸，并与当地供电部门协调审批手续。11.应提交其所安装范围内的施工图纸审批，图纸内容包括全部装置、管道、电气线路和附属设施。这些图纸应包括平面、立面和剖面图，以及部分位置的细部大样图。12.在保养责任期开始后六星期内，所有竣工图必须于此段时间内完成。竣工图应汇示出全部的设备和装置，并包括全部电缆、管道途径，全部继电气、接触器和其他开关装置的接点分解图，所有使用的控制器，装备的部件或任何零件的有关参考文字和数字均应加以综合摘引。13.在每一主配电房的墙壁上，应用框架挂起所有有关的配电系统示意图。五、保修保修维修期为二年，由正式竣工后起计。第2节 主要工程量一、通风及空调专业（一）通风系统 (见表2-1)通风系统 表2-1序号名称单位数量1低噪声箱式离心排风机台1222低噪声箱式离心送风机台63低噪声箱式离心排风（烟）风机台164箱式消防排烟离心风机台25消防加压轴流风机台156消防加压箱式离心排风机台17天花管道式换气扇台2498电动调节阀280个139电控常闭加压送风口个9810铝合金单层百叶风口个69511防雨百叶个16112防火调节阀70个40013防火调节阀280个6214进风口调节阀个12715镀锌钢板风管（0.51.2）M210000（二）空调系统 (见表2-2)空调系统 表2-2序号名称单位数量1螺杆式冷水机组430USRT台62冷冻水泵N45kW，Q285h台83冷却水泵N45kW，Q345h台84风冷螺杆式热泵机组345kW台45供暖循环水泵N7.5kW，Q75h台66不锈钢方形逆流式冷却塔Q400h台67不锈钢膨胀水箱套28电子水处理器（DN125DN 250）个169压差控制器（DN65DN 250）个610不锈钢波纹补偿器DN350个411橡胶软接头（DN70DN 250）个19612Y 型过滤器（DN125250）个2213蝶阀（DN125250）个8214电动蝶阀（DN125DN 300）个4415截止阀（DN32DN 125）个12916闸阀（DN20DN 200）个385617微阻缓闭消声止回阀（DN125DN 250）个2218双位温控电动二通阀连三速开关（DN20DN 25）个164019比例电动二通阀（DN20DN 125）个7620卧式暗装风机盘管（FC400FC 1000）台164021新鲜空气处理机（L=10005000/h，Q=1580kW）台6222空气处理机（L=800020000/h，Q=72187kW）台1223焊接钢管（DN20DN 350）m2463624热镀锌钢管（DN20DN 50）m1094825空调镀锌钢板风管（0.51.2）2739826风管铝箔超细玻璃棉毡保温25mm43027冷冻冷凝水管福乐斯保温管保温25mm（DN20DN 80）m32223续表28冷冻冷凝水管福乐斯保温管保温32mm（DN100DN 350）m380429水泵及膨胀水箱保温13130福乐斯阀门保温（DN15DN 250）个583831方形散流器个171132圆形散流器个2633门铰式单层百叶回风口个163134单层百叶送风口个2435调节阀个32436复合阻抗式消声器个17237防雨百叶个5438消声静压箱个64二、给水排水专业（一）给水系统 （见表2-3）给水系统 表2-3序号名称单位数量1全自动变频供水设备套32不锈钢水箱48个33缓闭液压进水阀（DN50DN 150）个54微阻消声缓闭止回阀（DN80DN 200）个75可曲挠橡胶接头（DN100DN 150）个96浮球阀DN150个57Y 形过滤器（DN50DN 100）个68不锈钢定可调先导式减压阀（DN80DN 100）个49暗杆球墨铸铁闸阀（DN0DN 200）个16810截止阀（DN25DN 32）个811水表（DN25DN 200）块13112薄壁不锈钢管（DN50200）m158313钢塑复合管（DN15DN 40）m4354续表14立式小便器（红外线感应冲洗龙头）套13615蹲式大便器（延时自闭式冲洗阀）套12616座式大便器套14017洗脸盆（红外线感应脸盆龙头）套25418不锈钢龙头个2219角阀DN15个534（二）排水系统 (见表2-4)排水系统 表2-4序号名称单位数量1焊接钢管（DN80DN 100）m1612暗杆弹性座封闸阀DN80个283微阻消声缓闭止回阀DN80个284潜水排污泵台285涂塑钢钢（DN100DN 250）m7006离心浇筑铸铁排水管（DN50DN 200）m42357不锈钢地漏（DN75DN 150）个3668防爆波闸阀DN100个99雨水斗DN150个1510通气帽（DN100DN 150）个1111消能装置（DN100DN 200）个1912管道油漆150（三）喷淋系统 (见表2-5)喷淋系统 表2-5序号名称单位数量1立式双出口加压泵套22全自动消防稳压设备套23喷淋一体消防水泵接合器DN100套44电信号闸阀（DN80DN 150）个595湿式报警阀DN150个106微阻消声缓闭止回阀DN100个87可曲挠橡胶接头DN100个68安全泄压阀DN100个29缓闭液压进水阀DN100个110水流指示器（DN80DN 150）个4911不锈钢水锤消除器DN150个212不锈钢定比式减压阀DN150个413截止阀（DN25DN 40）个7814Y 形过滤器DN150个415明杆球墨铸铁闸阀（DN100DN 150）个3516自动排气阀DN15个1117不锈钢减压孔板（d80DN 90）付3018装修型闭式温感快速反应喷头93个8019闭式温感快速反应喷头68个1181220压力表块7121热镀锌钢管（DN25DN 150）m7159022热镀锌无缝钢管（108DN 159）m147023支架安装t4224试水装置套59（四）消火栓系统 表2-6序号名称单位数量1立式双出口加压泵套22全自动消防稳压设备套13喷淋一体消防水泵接合器DN100套94微阻消声缓闭止回阀DN150个65可曲挠橡胶接头DN150个66安全泄压阀DN150个27缓闭液压进水阀DN100个18不锈钢水锤消除器DN200个29不锈钢定比式减压阀DN200个410明杆球墨铸铁闸阀（DN100DN200）个15511不带卷盘消火栓套3412带卷盘消火栓套5613不带卷盘活塞型减压稳压消火栓套4814带卷盘活塞型减压稳压消火栓套13015带卷盘活塞型减压稳压双头消火栓套616热镀锌钢管（DN65DN200）m278117热镀锌无缝钢管（108219）m74518支架安装t3219试验消火栓装置套1三、电气专业（一）动力系统 (见表2-7)动力系统 表2-7序号名 称单位数量1低压配电柜台472柴油发电机台23发电机控制柜台74热浸锌槽式（托盘式）电缆桥架m37515低压阻燃电力电缆ZRVV-1kVm114356低压耐火电力电缆NHVV-1kVm25837三相五线密集型封闭母线m4008动力控制箱台1289阻燃绝缘电线ZRBVV-1kV（1.535）m13367510耐火绝缘电线NHBVV-1kV（2.5120）m1394111阻燃控制电缆ZRkVV-1kVm225612耐火控制电缆NHkVV-1kVm575613镀锌电线管（T2032）m1750714镀锌钢管（G2070）m1441（二）照明系统 (见表2-8)照明系统 表2-8序号名称单位数量1低压阻燃电力电缆ZRVV-1kVm9502三相五线密集型插接母线m2203插接母线箱台584隔离开关箱台565照明配电箱台1056事故照明箱台667阻燃绝缘电线ZRBVV-1kV（2.516）m2509968PVC 电线管m8219热浸锌槽式电缆桥架m566310镀锌电线管m6116411接线盒个2154412开关个59013插座个219214灯具套2283815塑料软管m19600（三）防雷接地 (如表2-9)防雷接地 表2-9序号名称单位数量1自然接地体m13702引下线m14103接地跨接处1084镀锌扁钢接地m1875安全接地端子个776屋顶避雷带m11457均压环m14118四、弱电预埋预设弱电预埋预设（见表2-10）弱电预埋预设 表2-10序号名 称单位数量1镀锌电线管T20m350102热浸锌槽式（托盘式）电缆桥架（5050250100）m1300第3节 工程施工的特点及难点一、高层建筑参与施工的专业工种多，应对整个工程的施工进度做好统筹规划，与土建总包单位及其他专业队伍配合好，并应认真做好各种预留、预埋工作，同时还应会同建设单位与监理单位，加强对现场的管理和调度。二、本工程在市区，因而在施工中必须做好环境保护、噪音和粉尘控制等文明施工，确保周围居民的休息、生活及工作不受影响。三、本工程的难点在与设备层的设备吊装工序。设备层设在十八层，标高为68.6m，最大重量设备是冷水机组，重量约为10t左右，其吊装有很大难度。第四章 施工准备第1节 施工准备工作计划施工准备工作是整个施工生产的前提，根据本工程的工程内容和实际情况公司以及项目部共同制定施工的准备计划( 如表3-1 所示)。为工程顺利进展打下良好的基础。主要准备工作一览表 表3-1项目内容进场后第几天完成承办单位施工组织设计编制确定施工方案和质量技术安全等措施，并报审建设单位、监理单位、公司施工组织机构成立项目经理部，确定各班组及组成人员1公司方案编制与交底编写详细的施工方案，并向有关人员和班组仔细交底6公司、项目部施工预算计算工程量，人工、材料限额量、机械台班4公司材料计划原材料和各种半成品需理计划4项目部图纸会审全部施工图3建设单位、监理单位、公司定位放线点线复核，建立平面布置的定位和控制细部4项目部平面布置按总平面图布置水、电及临时设施4项目部机具进场机械设备进场就位5公司、项目部材料进场部分急用材料进场5项目部人员进场与教育组织劳动力陆续进场，进行三级安全技术教育。3项目部进度计划交底明确总进度安排及各部门的任务和期限6项目部质量安全交底明确质量等级特殊要求，加强安全劳动保护6项目部第2节 施工组织准备为实现本工程建设的优质、高速、安全、文明、低耗的目标而奋斗，本工程采用项目法施工的管理体制。一、施工管理体制的设置原则1.形成有一定权威性的统一指挥，协调各方面的关系，确保工程按要求顺利完成。2.根据本工程规模、技术复杂程度等因素建立管理组织。3.采用项目管理体制的同时，经济合同手段辅助部分行政手段，明确各方面责、权、利。二、项目法施工在本工程施工中实施项目法施工的管理模式，组建本工程的项目经理部，对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。项目经理部要以工程项目管理为核心，以优质、高速、安全、文明为主轴，加强动态、科学管理，优化生产要素，精心施工，大力推广先进施工技术，在创质量优良的同时，力争提前完成施工任务。在推行项目法施工的同时，从文件控制、材料采购到产品标识、过程控制等过程中，切实执行ISO9002 标准和公司质量保证体系文件，达到创优质高效的目标。项目经理对工程项目行使计划、组织、协调、控制、监督、指挥职能、全权处理项目事务，其下设技术组、经营组及材料设备组。项目经理部对公司实行经济责任承包。项目内部工程技术管理人员通过岗位目标责任制和行为准则来约束，共同为优质、安全、高速、低耗地完成项目任务而努力工作。三、组建项目经理部本工程拟实行项目法施工管理，项目经理由取得国家壹级项目经理资质的本企业员工担任，由项目经理选聘技术、管理水平高的技术人员、管理人员、专业工长组建项目部。项目管理层由项目经理、项目副经理、技术负责人、安全主管、质量主管、材料主管、保卫主管、机械主管和后勤主管等成员组成，在建设单位、监理单位和公司的指导下，负责对本工程的工期、质量、安全、成本等实施计划。组织、协调、控制和决策，对各生产施工要素实施全过程的动态管理。项目经理部对工程项目进行计划管理。计划管理主要体现在工程项目综合进度计划和经济计划。进度计划包括：施工总进度计划，分部分项工程进度计划，施工进度控制计划，设备供应进度计划，竣工验收和试生产计划。经济计划包括：劳动力需用量及工资计划，材料计划，构件及加工半成品需用量计划，施工机具需用量计划，工程项目降低成本措施及降低成本计划，资金使用计划，利润计划等。作业层人员的配备：施工人员均挑选有丰富施工经验和劳动技能的正式工和合同工，分工种组成作业班组，挑选技术过硬、思想素质好的正式职工带班。为保证项目部管理层指令畅通有效，工作安排采用“施工任务书”的形式。要求签发人和执行人签字，项目经理层作为执行的监督者。施工任务书的工作内容完成后由签发人封闭并签字，如未能封闭必须找出原因并对执行人进行处罚。四、项目经理部组织机构图项目经理部组织机构如图3-1所示五、主要施工管理人员主要施工管理人员如表3-2 所示主要施工管理人员 表3-2六、主要部门人员职责（一）项目经理1.全面主持项目执行机构的日常工作；2.在投标阶段，组织编制投标资质审查文件和投标文件；3.项目实施过程的全职组织者和指挥者；4.组织编制项目质量保证计划、各类施工技术方案、安全文明施工组
