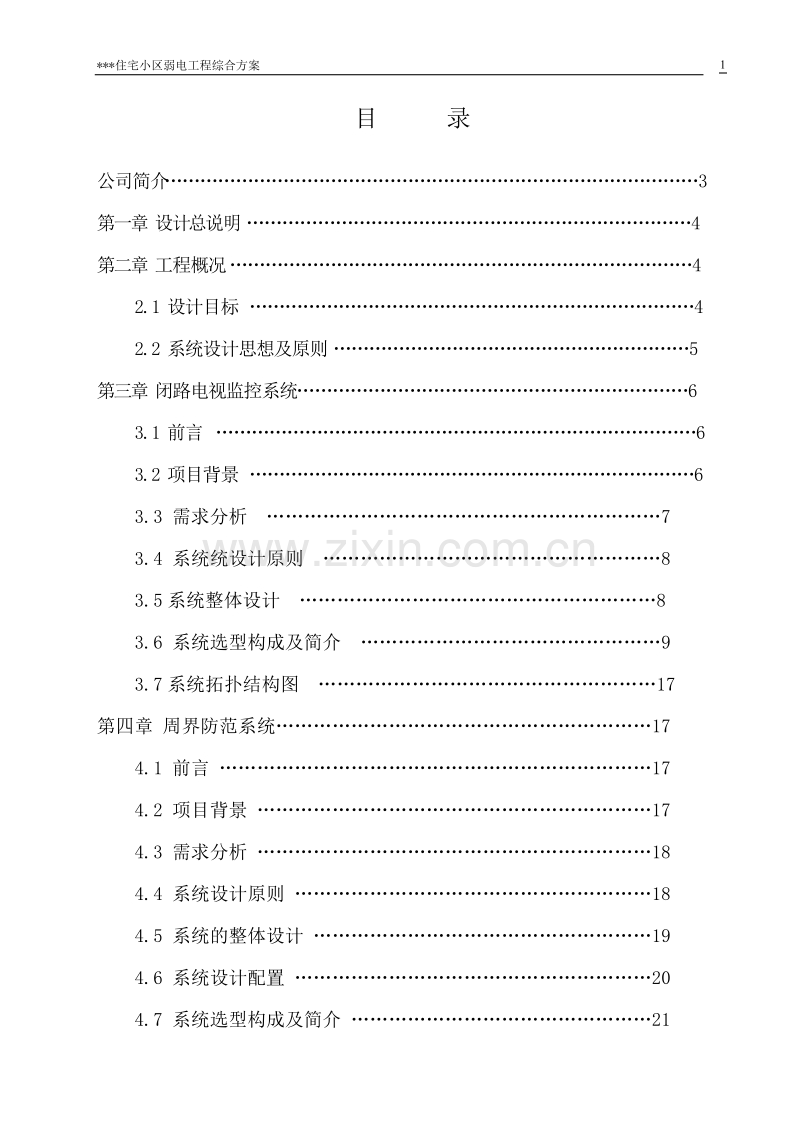

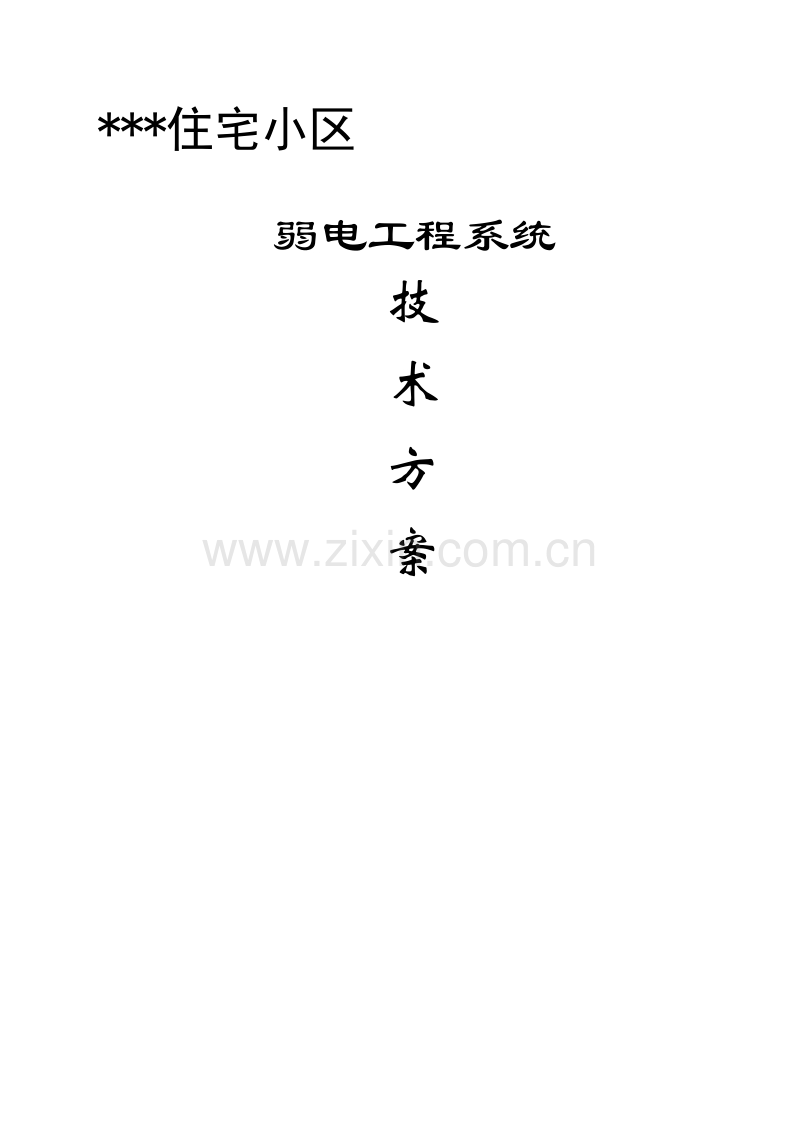

1、56*住宅小区弱电工程综合方案*住宅小区弱电工程系统技术方案目 录公司简介3第一章 设计总说明 4第二章 工程概况 42.1 设计目标 42.2 系统设计思想及原则 5第三章 闭路电视监控系统 63.1 前言 63.2 项目背景 63.3 需求分析 73.4 系统统设计原则 83.5系统整体设计 83.6 系统选型构成及简介 93.7系统拓扑结构图 17第四章 周界防范系统174.1 前言 174.2 项目背景 174.3 需求分析 184.4 系统设计原则 184.5 系统的整体设计 194.6 系统设计配置 204.7 系统选型构成及简介 214.8 系统结构拓扑图26第五章 背景音乐系统
2、 275.1 整体设计思想275.2 音源配置275.3 功能设计275.4 音源点的位置275.5 设备功能简介27第六章 施工组织设计 316.1 项目实施组织构架及管理 316.2 施工方案336.3 技术措施方案396.4 质量管理 396.5 系统稳定运行的保证 416.6 安全管理 426.7 项目进度计划476.8 供货计划、方式 496.9 培训工作计划、方式496.10 技术支持及售后服务工作计划、方式 51公 司 简 介电子有限公司成立于 2004 年,是一家从事集安防产业软硬件系统、智能一卡通系统、公共广播系统、企事业单位局域网络建设于一体的高科技公司。 自公司成立以来,
3、我们不断进取,争创一流,拥有专业、高效的工作流程和认真负责的工作作风,以客户需求为己任,不断完善产品体系及售后服务。在产品方面,公司一贯坚持质量为本,价格取胜的方针,致力于选择性价比优越的产品;在服务方面,“你满意,我成功”是我们一直努力的方向与目标。质量是企业之本,信誉是企业之魂,满足顾客的各种需要是我们一直的追求。公司在全体员工的努力及新老客户的大力支持下,已成为多个品牌湖南的总代理或金牌分销商。现公司产品已广泛应用于银行、政府、学校、小区、工厂、商场等各种场所,深得用户好评。在未来发展的几年里,公司将一如既往的坚持走产品路线、平价路线、服务路线,争创湖南乃至全国一流企业。经 营 理 念:
4、坦 诚 合 作 !开 拓 进 取 !优 质 高 效 !第一章 设计总说明“*”智能小区依山傍水,景色怡人,环境优美,是高品位的花园式居住区。作为这样一处高档居住小区在设计中对居住小区的智能化系统也有非常高的要求。 因此,我们以先进、可靠、经济、实用为宗旨,本着合理运用建设单位资金为原则,进行小区智能化系统工程的设计。我们的目标与业主和有关部门通力配合,建设一个五星级的智能化居住园区。为了这个目标的达成,我们将联合开发商、物业管理公司尽所能发挥在综合电子信息系统建设方面的资源和优势,包括人才、技术、资金、经验等方面优势,以至在尖端科技开发应用、国际信息交流、专业厂商配合等方面的优势。共同努力把“
5、审奥美域”居住小区智能化系统建设成现代化样板工程。本设计方案就“*”居住小区的闭路电视监控、周界防范、背景音乐系统从方案选型、方案设计、施工组织管理及其维护等各方面进行全面的描述。第二章 工程概况*位于湖南省长沙市,占地面积60亩,针对“*”智能小区的实际情况,依据建设部关于全国住宅小区智能化系统示范工程建设要点与技术导则中的二星级标准,对该小区智能化系统进行设计。方案包括以下几部分.小区安全防范系统:闭路电视监控、周界防范、及背景音乐系统 2.1 设计目标 根据甲方的要求,“*”小区的智能化系统设计标准按建设部文件199958号全国住宅小区智能化系统示范工程建设要点与导则的二星级标准设计。*
6、 安全防范系统设计目标:本方案对小区实施3级安全防范管理措施.小区主出入口、地下停车场设置闭路电视监控系统摄像机,通过保安人员的尽职职守,可有效地对进入小区的人和车辆进行识别,构成了小区第一级安全防范网络.单元门口,设有可视对讲门口机,配合闭路电视监控系统、进一步对来访者身份进行确认,组成小区第二级安全防范网络.周界防范系统,通过人防和技防的有效结合,组成了小区的第三级安全防范网络。* 智能化设备管理系统设计目标;背景音乐系统尽显小区优美环境本设计方案结合了先进的现代计算机技术、现代控制技术、现代通讯技术、现代图像显示技术实现系统的有机结合,诣在建立一个整个小区的综合服务中心,为住户提供一个安
7、全、舒适、便捷、节能、高效的生活环境。实现以家庭智能化为主的、可持续发展的、具有二十一世纪风范的智能化小区。高效的生活环境。实现以家庭智能化为主的、可持续发展的、具有二十一世纪风范的智能化小区。 2.2 系统设计思想及原则 在充分考虑甲方要求的基础上,结合我公司多年从事智能化系统工程经验,对“*”智能化系统方案进行了深入的规划和设计,充分体现出以人为本、合理美观又便于维护、服务的特点,主导思想体现在以下几方面。 2.2.1 可行性及适用性 系统要保证技术上的可行性和经济上的可能性。当今科技发展迅速,可应用于住宅小区的技术和产品层出不穷,设计选用的系统和产品应能够使用户或甲方得到实实在在的受益,
8、满足近期使用和远期发展的需要。在多种实现途径中,选择最经济、可行的技术与方法。以现有成熟的技术和产品为对象进行设计,同时考虑到周边信息、通信环境的现状和发展趋势,并兼顾管理部门的要求,使系统设计方案可行。 2.2.2 先进性和可靠性 系统设计既要考虑系统的先进性,更要注重系统的稳定性、可靠性。系统的设计应具有较高的可靠性,在系统故障或事故造成系统瘫痪后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能。特别在重要的系统中,应具有高的冗余性,确保系统能够正常运行。 2.2.3 开放性和标准性 为满足系统所选用的技术和设备的协调运行能力,以及系统投资的长期效应和系统功能扩展的需要,系统设计
9、必须坚持系统的开放性和标准性。系统的开放性已成为当今系统发展的一个方向。系统的开放性越强,系统集成商就越能够满足用户对系统的设计要求,更能体现出科学、方便、经济、实用的原则.标准化是科学技术发展的必然趋势,在可能的条件下,系统中所采用的产品都尽可能标准化、通用化,并执行国际上通用的标准或协议,使其选用的产品具有极强的互换性. 2.2.4 可扩展性和易维护性 为了适应系统功能变化的要求,系统设计充分体现以最简便的方法、最经济的投资,实现系统的扩展和维护。理想的住宅小区,除了要有合理的规划、优美的环境和配套齐全的设施等“硬件”环境外,小区内的“软件”环境也同样重要,即多样化的信息服务、安全舒适的居
10、住环境、方便周到的物业管理和丰富多彩的社区文化.第三章 闭路电视监控系统 3.1 前言 凭借我司从事建筑智能化方面的丰富经验,并经设计人员熟悉现场条件后,特为小区设计出闭路电视监控系统设计方案。本方案本着安全 、经济、实用、完善、兼容的方针,方案中CCTV保安监控系统采用当今先进的联动控制系统,系统可采用分级级联控制,系统功能强大,操作简单,可同门禁、报警等其它系统直接实现联网集成。若此方案得到实施,将对小区化管理,安全技术防范,提高内部安全状况,规范企业形象等方面都将起到积极的促进作用。 3.2 项目背景 此小区总建筑面积大,防范区域分布面广,配套设施多样化;走线分布环境比较复杂。 在现代化
11、管理同步跟进的同时,如何实现现代化管理才是公司内部管理部门的当务之急。公司要安全生产,管理上除有过硬的制度外,还必须注重硬件投入,加强小区管理的科技含量,使小区的管理规范化、科学化、智能化。我公司为小区提供电视监控系统系统。用来实现较周密的现代化全方位管理。电视监控系统主要是小区安全方面的自动管理。电视监控系统作为工作区安防状态的监视、信息手段之一,结合内部对讲系统,遥相呼应,可减少管理人员的工作强度,提高管理质量及管理效益。电视监控系统作为现代化保安有力的辅助手段,它将现场内各现场的视频图像或是险情信号传送至主控制中心及分控室,值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视
12、,发现情况统一调动,节省大量巡逻人员,人少就可避免许多人为因素。鉴于一种管理模式,电视监控系统是最能担当此任的,促使住户在紧张有序的氛围中做好自己的工作,又能提高公司的声誉,结合现在的高科技图像处理手段,还可为以后可能发生的事件提供强有力的证据。有了良好的环境,全方位的安全保障,才能创造良好的社会效益和经济效益。由此,小区管理的保安管理现代化建设是有着重要意义,同时也是必然的。 本套电视监控系统,是我公司系统集成部在认真研究了小区物业管理的技术要求和低价高效率原则的基础上,结合我们多年的经验而提供的。相信我们的系统会成为一个功能完善,技术先进, 质量稳定可靠的管理与安全保卫系统。为小区管理体系
13、发挥积极的作用。同时也希望同行提出宝贵意见,批评指正; 3.3 需求分析 1. 3.3.1 系统的管理效益 CCTV电视监控系统提供给管理者及保安是一个直观的现场图像,而通常人们的信息80%来自于视觉。保安能及时了解到场区内各处的安全情况,及时采取措施。管理者能及时了解各设备目前的状态及运作情况及各区工作人员的工作情况。这些设备对小区的管理运作起积极的意义。 3.3.2 监控位置 小区安防管理应对图纸规定的地点进行监视 3.3 统设计原则 随着管理的进一步完善,电视监控报警系统的完善既可提高工作效率,使各种物业成为一个科学管理的典范。这就要求在小区的智能化综合管理系统方案设计中充分考虑可能完善
14、的整体规划,并围绕当前应用需求的特点本着实用与发展相结合的总体原则: 以满足目前的应用为出发点,合理优化设计方案;并兼顾未来的应用需求和技术发展,为系统在技术上提供有效的平滑过渡环境。 3.3.1 实用可靠性 3.3.1.1 稳定可靠性硬件选用先进、成熟、可靠的产品,是已在类似工程中使用过许多的,证明能适应室外环境的硬件。软件均是良好的中文界面。3.3.1.2 先进性要求采用目前最先进的软、硬件及网络技术,出错率低,兼容性强,升级容易。采用模块式结构,扩容方便,没有重复建设投资。3.3.1.3 易操作性和实时性管理员能对管理系统和监控系统熟练使用,能利用监控和报警系统实时掌握情况。3.3.1.
15、4 维护的方便性通过部件化、模块化和层次化的系统规划设计,为正常使用和故障检测带来极大的方便; 3.4 系统的整体设计 3.4.1 现场情况 小区建筑总面积共有60余亩,有多层区、小高层区、会所、幼儿园等场所,根据各个不同场所的特点及相关需求,做监视点布置图,详细情况见平面图 3.4.2 系统功能简述 3.4.2.1 监控系统功能简述监控系统要充分发挥其特有职能,全方位负责小区的安全,充当忠实的守护神,能及时发现各种安全隐患和违章行为,便于有效处理及制止事态漫延,并为日后提供查询资料,以保障正常运营次序及完善各项管理。3.4.2.2 监控电视系统具备的基本功能具有“自动巡视”或“固定监视”选择
16、功能。画面自动切换速度即每个画面停留屏幕时间可人工预置。当固定监视时, 可人工选择画面,监控点。监视点能对一定设定范围进行监视。多画面处理功能。有选择接入录像、定时录像功能。 3.5 系统设计配置 3.5.1 设计配置依据 以下分析都是根据图纸,并结合实际环境需要,根据长沙市技术防范办公室的技防工程安装标准而设计。 3.5.1.1 监控系统设计配置依据1、 摄像机的选型:由于工作环境全是室外,并要求是24小时不间断监控,灯光相对很弱,考虑晚上的灯光只有2LUX左右,从摄像画面清晰度考虑,对于彩色图像,主控制室显示的画面分辨率应大于300线,由于线路的衰减,所以摄像机分辨率应在420线以上,所以
17、,在此,选用超低照度的彩色CCD摄像机,基本能满足晚上的监视要求。镜头焦距确定,由公式 f=v (像宽)* D (物距) /V (物宽),再结合现场实际情况,关键是由视角的大小决定,镜头设计要考虑光线变化,室内、室外都应有不同设计;分别采用固定、手动、自动光圈镜头。2、 监视器的分辨率在设计上应高于摄像机的分辨率;3、 控制主机设计的输入/出数一般比实际要多,以利于以后升级扩容。4、 长时间录像机是必不可少的,它为日后可能出现的问题提供有力证据。5、 画面分割器作为录像机的良好搭档,为以后保护资料提供很好的保证。6、 云台能全方位旋转。7、 器材外观在档次上要与室内装修搭配协调。 3.5.2
18、点的分布与配置(附后) 依据蓝图所标示现场的环境,特配置如下表,此配置在现场依据实际情况允许略有变化。 3.5.3 系统配置框架表 3.5.3.1 监控系统设计配置由于监控点数多,所以从整体监看控制效果看,加一套64*16的矩阵主机,对所有的图像进行电脑主机控制。1、 配置34高解析度彩色纯平电视机1台;21高解析度彩色电视机6台2、 备2台长时间录像机;3、 配8台4画面分割器; 3.6 系统选型构成及简介 多媒体音视频处理器这是整个监控系统的核心设备,它将各个观察点传来的若干路数的音视频信号任意切换到不同的输出设备上(屏幕墙、电视机、录像机等),同时可以控制选定现场点的云台、镜头、摄像机、
19、灯光、雨刷、电源等,在必要时能够对任意现场进行讲话,从而达到满意的电子监控评估效果。在数字处理器主机中增加报警模块,就可以在收到现场的报警信号的同时联接数字处理器主机,进行强制切换、视频锁定、报警记录等动作,起到校园安全卫士的作用。数字处理器主机主要特性如下:1) 数字处理器控制系统功能及特点: 系统可输入64路、输出16路音视频信号。 内置可编程中文字符叠加装置,可实现日期、时间、摄像机编号等字符叠加,并可将任意汉字通过多媒体计算机传送至各监视器上。 采用中国人习惯的操作方案,各种操作在键盘上一目了然。 采用指示型按键,使工作状态更加明确。 功能化按键分区,增加了按键的准确性。 支持总线音频
20、结构,并可实现对现场总线音频前端的巡检 总线控制方式,无需中继器或分配器,可直接挂载128个解码器,布线简单。 全屏幕汉字编程,可根据屏幕上的汉字提示,编辑点切时间、点切上限、密码等参数。 多达十五级分控计算机或分控键盘,每一分控计算机或分控键盘均可独立对系统进行控制。2) 系统参数1. 视频数字处理器:视频矩阵尺寸图工作电压:AC220V/50Hz(10%)功 耗:15W输入阻抗:75. 1Vpp输出阻抗:75. 1Vpp视频输入:64路视频输出:16路通道带宽:25MHz(3dB)通道隔离度:65dB信 噪 比:60dB计算机通讯口:RS-232工作温度:050外形尺寸:430宽220高4
21、30深(mm)重 量:9. 6公斤2. 多媒体主、分控计算机软件及各种转换卡多媒体矩阵主机连接主控计算机,配合内置的视频采集卡和主控观摩软件,组成现代化的多媒体主控系统。分控系统需要使用分控评估软件和视频采集卡,另外安装分控接口盒。操作者在微机的彩色显示屏上可以任意切换观看现场点的图像信息,并随之同步收听现场声音。利用鼠标、键盘,操作者还可以通过控制软件界面实时控制现场的云台、镜头、摄像机、灯光、雨刷、电源等,在必要时能够对任意现场进行讲话,从而达到满意的电子监控效果。3. 屏幕墙(7台电视机)、控制台等系统配有全套控制中心标准设备及配件,包括各种尺寸规格的控制台、屏幕墙、标准机柜等。产品具有
22、良好的通用性和互换性,内部结构合理、实用性强、外型美观、制造工艺先进,是电视墙的优选设备。系统设备还可以根据用户的不同要求做相应的调整和定制,保证按照人体最佳配合尺寸设计,让您舒适使用。4. 智能解码器解码器是音视频主机的配套产品,功能是将主控系统发出的代表控制命令的编码信号(由总线传送的串行数据)解码还原为对摄像机、镜头和云台的具体控制信号。它能够控制云台上、下、左、右及水平自动扫视,控制摄像机镜头变倍、聚焦、光圈开关动作;支持总线制音频传输,实现主控者对现场通话操作;控制开启现场灯光的电源、摄像机防护套的雨刷动作。智能解码器支持先进的总线式控制信号传输方法,具有众多控制功能,支持多种摄像机
23、、镜头、云台控制方式,内置解码板特别采用了插槽式结构,便于插拔,维护简单。 解码器主要功能及特点1 控制云台上、下、左、右及水平自动扫视2 解码器可在总线上任意并接3 控制摄像机镜头变倍动作4 控制摄像机镜头聚焦动作智能解码器示意图5 控制摄像机镜头光圈开关动作6 支持总线制音频传输7 控制开启现场灯光的电源8 实现主控者对现场通话操作9 控制摄像机防护套的雨刷动作10. 用进口接线端子,现场无需焊接11.支持现场、系统两种供电方式12.备有室内、室外两种解码器可供选择 性能参数工作温度: 070工作湿度: 090供电方式:现场供电、系统供电供电电压:AC220V(10%)/50Hz本机功耗:
24、7W控制数据传输距离:3km(扩展型10km)编址范围: 128路以内外接扬声器:1W、8云台接口电压:AC24V、AC220V监听头输入:二线制、三线制雨刷输出接口:AC220V(500mA)灯光输出接口:AC220V(2A)支持镜头接线:四线制、六线制(DC12V、100mA)外型尺寸:240mm高,180mm宽,70mm厚(室内型);375mm高,230mm宽,80mm厚(室外型)摄像机接口电压:DC 12 V(500mA)、AC24V(200mA)、AC220V(200mA)5 CD摄像机及变焦镜头CCD摄像机和变焦镜头是多媒体教学观摩管理评估系统中的前端设备的基本构成元素,它们的选择
25、直接影响到所观察图象质量的高低。在教室中,摄像机应该选择还原度好的彩色CCD摄像机,配上电动变焦镜头和云台,就可以完成对每一个教学环节或重要场面的摄制工作。在多年的教学系统工程中根据丰富的经验,挑选了一系列优秀的CCD摄像机和电动变焦镜头,以及高性价比的,作为性能价格比较高的产品,推荐给广大用户。彩色摄像机彩色一体化彩转黑摄像机型(KN-YT500D): 影像感应器:1/4SONY CCD制式:NTSC/PAL有效像素:NTSC: 768(H) x 493(V); PAL: 752(H) x582(V)同步系统:50/60Hz,线性锁定(可选项)信号格式:525线 2:1 隔行(NTSC);6
26、25线 2:1 隔行(PAL)水平解像度:彩色480线,黑白600线信噪比:52dB(自动增益关闭)曝光控制:自动,手动,光圈 PRI,快门 PRI,AGC on/off最低照度:0.5 Lux/0.01 Lux:低速快门(F1.2/30 IRE)焦距:3.9mm 85.8mm(5%)光圈:F1.2 F32变倍比率:x22光学放大,10倍数字放大最小物距:(x1 x4)10cm,(x5 x22)1m工作温度:-10 +50相对湿度:0 96%电源:DC12V10%(4.3W)尺寸:62 x 62 x 106mm6 四画面分割器一台拥有实时四分割彩色处理机,是以四台摄像机进行监视显示和4台摄像机
27、画面自动切换显示的彩色处理机,是多工监视及录像的最佳选择。本机的绝佳影像品质来自采用了先进的多媒体技术,超高解析度显示及一千六百万种真实色彩输出,使得四分割显示画面格外的清晰、锐利。主要特性:1) 实时四画面分割显示(50或60场/秒)2) 一千六百万真实色彩输出,高解析度显示720576 (PAL),720480(NTSC)3) 可连接四台摄像机的输入,并具环通设置 4) 视频丢失报警5) 每路画面可独立调整其亮度、对比度、色彩及色度6) 内建式时钟和字幕显示7) 含内建蜂鸣器的警报输入8) 自动切换功能,切换时间可调整:1-99秒9) 可放大回放影像、冻结画面10) RS232远程控制功能
28、11) 容易操作的前板设计。7 云台与防护罩系列产品云台是承载摄像机进行水平和垂直两个方向转动的装置。它内置两个电机,分别负责两个方向的转动。水平转动的角度一般为350,垂直转动则有45、35、75等,这两个方向的角度大小可以通过云台的限位开关来进行调整。云台根据使用环境分为室内和室外云台,根据安装方式主要分为壁装(侧装)和吊装。ASB-909Q 球型云台输入电压: 24VAC转动角度: 水平:最大355 垂直:90载重:7.5磅(3.4Kg)安装方式:墙式正装防护罩是使摄像机在有灰尘、雨水、高低温等情况下正常使用的防护装置。在教学观摩中主要采用的是室内防护罩,结构简单,用来防止外界的不利因素
29、对摄像机的影响。8 柯尼达16路硬盘录像系统本系统采用外置视频压缩卡,将实时的视频信号压缩成MPEG-4文件格式,存储于本地硬盘或硬盘阵列中。本数字录像系统数据压缩比高,可随意设置录像时间和调整视频设置,并自动以录像时间作为文件名保存录像文件,方便快速检索,可以集成到一般多媒体矩阵监控系统中,实现录像的报警触发。9 多路数视音频硬盘录像系统1) 软件特色: 操作界面友好、直观,界面相像通用录像机,功能齐全 参数可选择性强,自由设定录像文件名、保存路径,PAL/NTSC录像模式,视音频采集模式,压缩比可调(30:1到200:1) 录像回放方便快捷,显示时间进程;可快进、快退、暂停、直接到头、直接
30、到尾,也可实现按时间快速向后定位 回放图像清晰连贯,可任意调整播放屏幕大小 提供图形帮助文件,对各项功能有详细介绍2) 规格: 影像输入:混频/S端子/数码摄像机输入 影像压缩:实时H.264(I,P,B帧)压缩,每秒30帧,画面分辨率352X240(NTSC); 每秒25帧,分辨率352X288(PAL),压缩速率SIF最高达3Mbps,QSIF最高达500Kbps 影像捕捉:支持JPEG格式分辨率从176X120到1600X1200 声音捕捉:通过Windows系统声霸卡 声音压缩:通过I-Media Audio作H.264压缩,品质达到16位44.1KHz CD音质 支持EPP/ECP并
31、口模式 尺寸:645.11.9 重量:0.57磅视音频硬盘录像系统,是在安全防范、保安监控领域中利用计算机高级多媒体技术,将视音频信息压缩并存储在计算机硬盘的一种新技术,它是用途最广、最具发展前景的新一代录像产品。硬盘录像又称数字存储,与传统的长延时录像机比较,它继承并增强了长延时录像机容量大、操作方便、存储安全性高、存储时间可调等优点,又克服了机械故障率较高、无法实现快速检索定位、存储介质保存时间短、存储介质占用空间大、存储数据和计算机、网络等高新技术不兼容等诸多的弱点,一经问世,即受到了业界广泛的关注,并迅速得以推广和应用,显示出了非常良好的应用前景。本硬盘录像系统采用视音频压缩卡,将标准
32、实时的C-Video/S-Video视音频信号遵守MPEG-4国际压缩标准,存储于计算机本地硬盘或硬盘阵列中,还可以回放录像进行快速搜索查询。本数字硬盘录像系统具有Capture Setup影像捕捉参数设定、Save in选择文件存储路径、Capture time捕捉时间设定、RealTimeMux声音和影像同步合成、Video Resolution影像解析度、Video Input影像输入、Bit Rate Control资料摄取量选择/设定、Frame Rate Control每秒捕捉画面帧数控制、Color Control 色彩控制、录像机回放功能键等功能。本硬盘录像系统数据压缩比可选性
33、强(30200:1),通过硬盘阵列就可以实现海量存储,还可以集成到多媒体矩阵监控系统中,实现报警触发实时录像,可广泛应用于银行、学校、政府办公机关、住宅小区、商务办公楼、军事基地、公司企业、高速公路、交通监控中心等众多场所。系统特点:1) 插卡式H.264视音频压缩卡,直接与计算机的打印端口相连,适合WINDOWS95/98及WINDOWS 2000工作站/个人电脑或笔记本电脑;2) 通过硬件实时压缩影像为国际标准H.264(I,P,B帧),NTSC制式每秒30帧,画面分辨率352X240;PAL制式每秒25帧,分辨率352X288;压缩速率SIF最高达3Mbps,QSIF最高达500Kbps
34、;3) 实时的国际标准H.264的影像及声音捕捉(高压缩比达200:1);4) 通过Windows系统声霸卡作声音捕捉,通过软件I-Media Audio作声音的H.263压缩,品质达到16位44.1KHz CD音质;5) 支持静态JPEG压缩格式,分辨率从176X120到1600X1200;6) 支持混频(RCA)/S端子等多种输入方式,支持NTSC与PAL两种系统制式;7) 系统软件操作界面友好、直观,界面相像通用型录像机,功能齐全,使用方便;8) 各种压缩参数可选择性强,可自由设定录像文件名、文件保存路径,PAL/NTSC采集录像制式,视音频采集方式,压缩比可调(30:1到200:1);
35、9) 多种录像回放方式,按时间检索方便快捷,同步显示时间进程;可快进、快退、暂停、直接到头、直接到尾,也可实现按时间快速定位;10) 播放器回放图像清晰连贯,并可任意调整播放屏幕大小;11) 可任意对录像文件进行格式转换、进行任意长度、任意时间间隔剪切;12) 提供在线图形帮助,对各项功能有详细介绍。 3.7 系统拓扑结构图 第四章 周界防范系统4.1 前言 凭借我司从事建筑智能化方面的丰富经验,并经设计人员熟悉现场条件后,特为小区设计出周界防范系统设计方案。本方案本着安全 、经济、实用、完善、兼容的方针,方案中周界防范系统采用当今先进的对射系统,系统可采用分级控制,操作简单,可联网集成。若此
36、方案得到实施,将对小区化管理,安全技术防范,提高内部安全状况,规范企业形象等方面都将起到积极的促进作用。 4.2 项目背景 在现代化管理同步跟进的同时,如何实现现代化管理才是公司内部管理部门的当务之急。周界防范系统,防患于未然,用来实现较周密的外围全方位管理。 周界防范系统作为工作区安防状态的监视、信息手段之一,结合内部对讲系统,遥相呼应,可减少管理人员的工作强度,提高管理质量及管理效益。周界防范系统作为现代化有力的辅助手段,它将现场内各现场的视频图像或是险情信号传送至主控制中心及分控室,值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视,发现情况统一调动,节省大量巡逻人员,人少
37、就可避免许多人为因素。鉴于一种管理模式,周界防范系统是最能担当此任的,促使住户在紧张有序的氛围中做好自己的工作,又能提高公司的声誉,结合现在的高科技图像处理手段,还可为以后可能发生的事件提供强有力的证据。有了良好的环境,全方位的安全保障,才能创造良好的社会效益和经济效益。本套周界防范系统,是我公司系统部在认真研究了小区物业管理的技术要求和低价高效率原则的基础上,结合我们多年的经验而提供的。相信我们的系统会成为一个功能完善,技术先进, 质量稳定可靠的管理与安全保卫系统。为小区管理体系发挥积极的作用。 4.3 需求分析 4.3.1 系统的管理效益 周界防范系统提供给管理者及是一个直观的声像警示,管
38、理员能及时了解到区内各处的保卫安全情况,及时采取措施。红外报警能及时告诉何处有外人闯入。管理者能及时了解各设备目前的状态及运作情况及各区工作人员的工作情况。这些设备对小区的管理运作起积极的意义。 4.3.2 周界防范位置小区安防管理图对应地点监视:所有外围的围墙护拦;4.4 系统设计原则 、标准随着管理的进一步完善,周界防范报警系统的完善既可提高工作效率,使各种物业成为一个科学管理的典范。这就要求在小区的智能化综合管理系统方案设计中充分考虑可能完善的整体规划,并围绕当前应用需求的特点本着实用与发展相结合的总体原则: 以满足目前的应用为出发点,合理优化设计方案;并兼顾未来的应用需求和技术发展,为
39、系统在技术上提供有效的平滑过渡环境。 4.4.1 实用可靠性4.4.1.1 系统的稳定可靠性硬件选用先进、成熟、可靠的产品,是已在类似工程中使用过许多的,证明能适应室外环境的硬件。软件均是良好的中文界面。4.4.1.2 系统的先进性要求采用目前最先进的软、硬件及网络技术,出错率低,兼容性强,升级容易。采用模块式结构,扩容方便,没有重复建设投资。4.4.1.3 系统的易操作性和实时性管理员能对管理系统和周界防范系统熟练使用,能利用周界防范和报警系统实时掌握警情。4.4.1.4 维护的方便性通过部件化、模块化和层次化的系统规划设计,为正常使用和故障检测带来极大的方便;4.4.1.5 设计标准1.
40、GB/T 16677-1996 报警图像信号有线传输装置2. GA/T75-94安全防范工程程序与要求3. DL409-94电业安全工作规范4. TCP/IP网络通讯协议5. 安全防范工程程序与要求 GA/T 75-946. 安全防范工程通用图形符号GA/T 75-19997. 安全防范系统验收规则GA 308-20018. 安全防范报警设备安全要求和实验方法GB 16796-19979. 民用建筑电气设计规范JGJ/T 16-9210. 中国电气装置安装工程施工及验收规范GBJ 232-82 4.5 系统的整体设计 4.5.1 现场情况 小区总建筑面积大,外围围墙距离长,弯角多走线分布环境比
41、较复杂。小区现场共有17段围墙,其中有出入口,最远的围墙约100米,根据各个不同段的特点及相关需求,做不同距离的对射,详细情况见平面图; 4.5.2 系统功能简述 4.5.2.1 周界防范系统功能简述周界防范系统要充分发挥其特有职能,能及时发现各种安全隐患和违章行为,便于有效处理及制止事态漫延,并为日后提供查询资料,以保障正常运营次序及完善各项管理。4.5.2.2 防盗报警系统功能简述周界防护系统主要是一些探测设备组成,利用现代科技的声、光处理技术,在第一线感知各种破坏和犯罪行为,减少犯罪的几率;其主要的器材是红外对射探头;红外对射探头全名叫“光束遮断式感应器”(Photoelectric B
42、eam Detector),其基本的构造包括瞄准孔光束强度指示灯球面镜片LED指示灯等.其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。当光线被遮断时就会发出警报。红外线是一种不可见光,而且会扩散,投射出去会形成圆锥体光束。红外光不间歇一秒发1000光束,所以是脉动式红外光束。由此这些对射无法传输很远距离(600米内);主要类型有:l 单轨对照式;l 双轨对照式;l 同步型双轨对照式;l 四轨对照式;l 圆锥对照式;l 反射式;防盗报警系统要实现其特别职能,及时有效的发现和通知相关警情。防盗报警系统具备的基本功能:*具有布防、撤防的选择
