黄石港外贸码头扩建工程水工建筑物和护岸工程施工组织设计

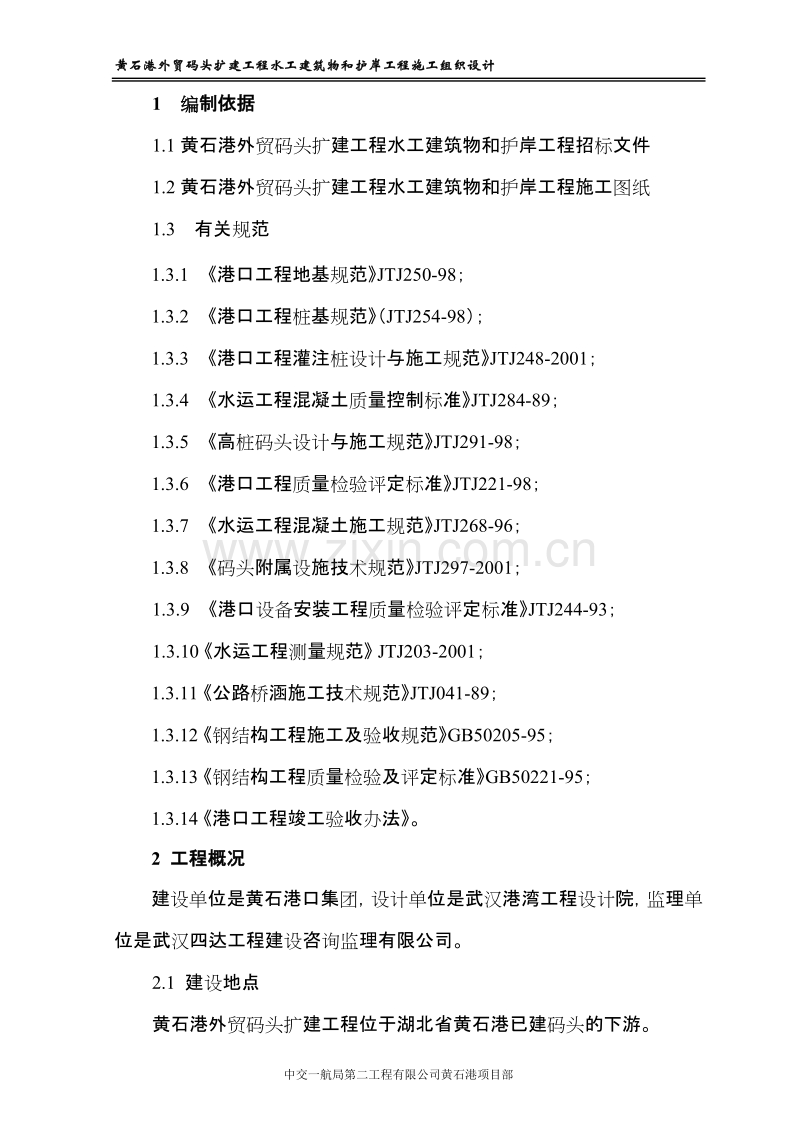

1 编制依据
1.1黄石港外贸码头扩建工程水工建筑物和护岸工程招标文件
1.2黄石港外贸码头扩建工程水工建筑物和护岸工程施工图纸
1.3 有关规范
1.3.1 《港口工程地基规范》JTJ250-98；
1.3.2 《港口工程桩基规范》（JTJ254-98）；
1.3.3 《港口工程灌注桩设计与施工规范》JTJ248-2001；
1.3.4 《水运工程混凝土质量控制标准》JTJ284-89；
1.3.5 《高桩码头设计与施工规范》JTJ291-98；
1.3.6 《港口工程质量检验评定标准》JTJ221-98；
1.3.7 《水运工程混凝土施工规范》JTJ268-96；
1.3.8 《码头附属设施技术规范》JTJ297-2001；
1.3.9 《港口设备安装工程质量检验评定标准》JTJ244-93；
1.3.10 《水运工程测量规范》 JTJ203-2001；
1.3.11 《公路桥涵施工技术规范》JTJ041-89；
1.3.12 《钢结构工程施工及验收规范》GB50205-95；
1.3.13 《钢结构工程质量检验及评定标准》GB50221-95；
1.3.14 《港口工程竣工验收办法》。
2 工程概况
建设单位是黄石港口集团，设计单位是武汉港湾工程设计院，监理单位是武汉四达工程建设咨询监理有限公司。
2.1 建设地点
黄石港外贸码头扩建工程位于湖北省黄石港已建码头的下游。

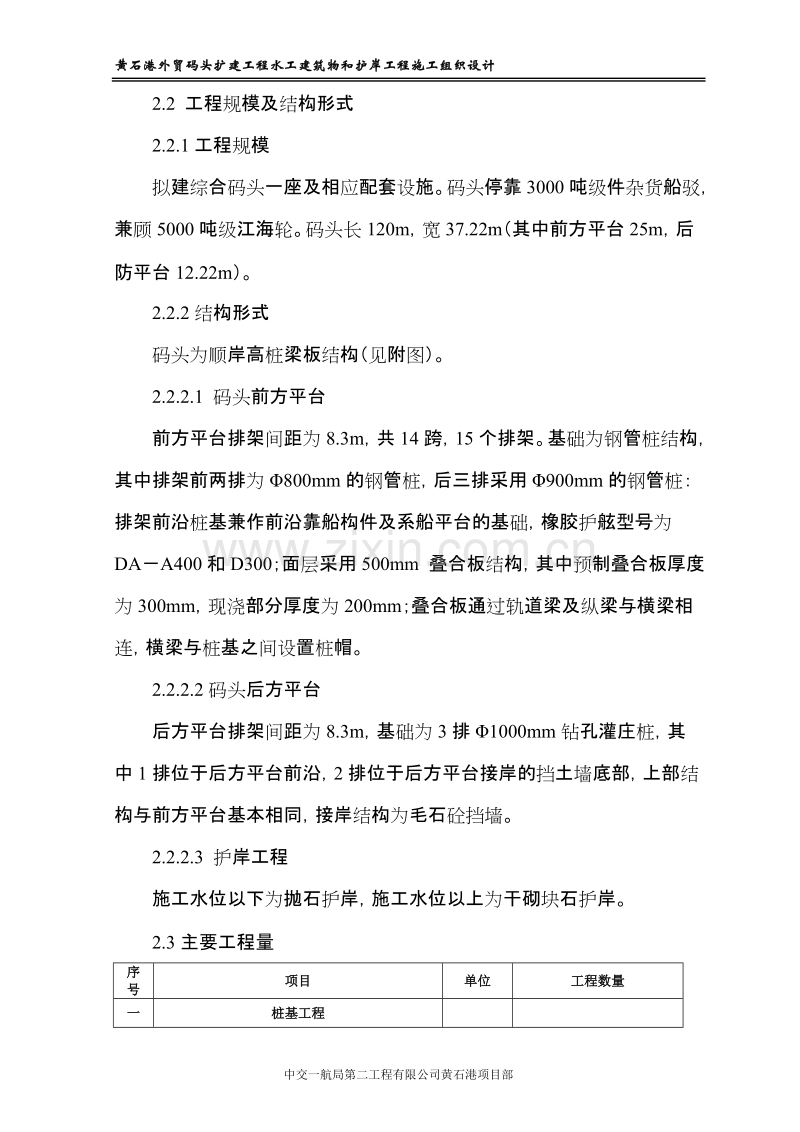

2.2 工程规模及结构形式
2.2.1工程规模
拟建综合码头一座及相应配套设施。码头停靠3000吨级件杂货船驳，兼顾5000吨级江海轮。码头长120m，宽37.22m（其中前方平台25m，后防平台12.22m）。
2.2.2结构形式
码头为顺岸高桩梁板结构（见附图）。
2.2.2.1 码头前方平台
前方平台排架间距为8.3m，共14跨，15个排架。基础为钢管桩结构，其中排架前两排为Φ800mm的钢管桩，后三排采用Φ900mm的钢管桩：排架前沿桩基兼作前沿靠船构件及系船平台的基础，橡胶护舷型号为DA－A400和D300；面层采用500mm 叠合板结构，其中预制叠合板厚度为300mm，现浇部分厚度为200mm；叠合板通过轨道梁及纵梁与横梁相连，横梁与桩基之间设置桩帽。
2.2.2.2码头后方平台
后方平台排架间距为8.3m，基础为3排Φ1000mm钻孔灌庄桩，其中1排位于后方平台前沿，2排位于后方平台接岸的挡土墙底部，上部结构与前方平台基本相同，接岸结构为毛石砼挡墙。
2.2.2.3 护岸工程
施工水位以下为抛石护岸，施工水位以上为干砌块石护岸。
2.3主要工程量
序号
项目
单位
工程数量
一
桩基工程

1
钢管桩沉桩（Ф800x16直桩）（30根）
T
389.34
2
钢管桩沉桩（Ф900x16直桩）（16根）
T
215.81
3
钢管桩沉桩（900x16,斜桩）（28根）
T
359.91
4
φ1000灌注桩成孔（75根）
m
2006.00
5
φ1000灌注桩现浇C30砼
方
1575.50
二
岸坡开挖

1
施工水位以上水上开挖
方
38900.00
2
施工水位以下水下开挖
方
25300.00
三
挡墙及护岸

1
抛石护岸
方
16989.00
2
现浇C15毛石砼挡土墙，毛石含量20%
方
3619.20
3
挡土墙后抛石棱体（级配良好，分层碾压）
方
4856.00
4
挡土墙后回填山皮土（可采用中粗砂及矿渣）
方
12325.00
5
现浇钢筋砼底板C25（含变形缝）
方
1614.60
四
上部结构

1
桩帽现浇C30砼
方
585.00
2
横梁现浇C30砼，二次现浇
方
1503.60
3
预制轨道梁C35砼（28件）
方
294.00
4
预制前边梁,C35砼（14件）
方
91.00
5
预制后边梁,C35砼（42件）
方
88.20
6
预制普通纵梁,C35砼（84件）
方
661.60
7
预制面板,C35砼（270件）
方
999.10
8
现浇面板,C35砼
方
1244.50
9
钢质靠船构件制作（钢板组合件）（15榀）
t
89.90
10
钢立柱间联系撑制作（φ600*14钢管）（42根）
t
63.70
11
钢管桩间联系撑制作（φ600*14钢管）（45根）
t
11.60
五
附属设施

1
P43钢轨安装
延米
238.00
2
350kN系船柱购置与安装
个
6.00
3
250kN系船柱制作与安装
个
18.00
4
DA-A400H,L=2000橡胶护舷安装
套
90.00
5
D-300,L=2000橡胶护舷安装
套
42.00

2.4单位工程分部分项划分
序号
分部工程
分项工程
一
岸坡开挖
水上开挖
水下挖泥
二
△桩基
△钢管桩制作
△钢管桩沉桩
钢联撑
△灌注桩
现浇桩帽
三
△上部结构
△现浇横梁
△预制纵梁
△预制轨道梁
预制纵梁安装
预制轨道梁安装
预制面板
预制面板安装
现浇混凝土面层
伸缩、沉降缝
四
码头设施
P43钢轨安装
靠船构件制作、安装
系船柱制作、安装
橡胶护舷安装
面层走道制作、安装
钢爬梯制作、安装
钢栏杆制作、安装
预埋件安装
现浇护轮坎
五
挡土结构及护岸、回填
现浇砼垫层
现浇钢筋混凝土底板
现浇毛石砼挡墙
挡墙后抛石棱体
混合倒滤层
挡墙后回填山皮土
水下抛石护脚
混合倒滤层
抛石护岸
干砌块石
注：表中带“△”者，为主要分项、分部工程。
2.5 设计提供的施工条件
2.5.1 坐标及高程
平面坐标系采用1954年北京坐标系。
高程基准采用黄海高程基准。
2.5.2 设计水位及控制高程
设计高水位： 22.87m
设计低水位： 7.203m
施工水位： 9.20m
码头面高程： 23.2m
2.6 自然条件
2.6.1 港区地理位置
黄石市位于湖北省东南部，其北与鄂州市毗邻，东与浠水、蕲春、武穴隔江相望，南连咸宁的通山和江西省的瑞昌、武宁，西接鄂州、咸宁、武汉市的江夏区。黄石市现辖黄石港区、西塞山区、下陆区、铁山区、大冶市、阳新县4区1市1县，共51个乡（镇）。
黄石港位于黄石市长江中下游南岸，地处东经11432′～11530′，北纬2930′～3020′，地理位置优越，水陆交通便利，矿产资源丰富，工业基础雄厚，历来是鄂东地区水陆货物集散地和经济贸易门户。黄石港是湖北省四个全国主要港口之—，也是湖北省包括武汉港在内的仅有的二个国家一类口岸之一，改革开放二十多年以来，黄石港口建设及港口经济取得了长足发展。
黄石港己发展成为长江主干线十大港口之一和对外开放口岸。城因矿建，城为水兴，水为城用。黄石市依山傍水，航运在全市国民经济中的地位极其重要。
2.6.2 地形地貌
拟建黄石外贸码头扩建工程，地貌单元属长江河漫滩地形，现多辟为堆场、码头，；场地中部有一沿江人工护坡陡坎，其外侧为外滩斜坡地，向江面倾斜，宽约30～40m，高程9.3～21.5m。内侧为堆场，地势平坦，场地开阔。
2.6.3气象
根据气象资料统计分析如下：
2.6.3.1 气温
年平均气温 17℃
最高气温 40.3℃
最低气温 —11℃
2.6.3.2 风速及风向
年平均风速 2.2m/s
最大风速 23.0m/s
极大风速 31.0m/s
全年主导风向 冬季WNW夏季ESE
2.6.3.3 降水
年平均降水量 1382.6mm
年最大降水量 2860.0mm
一日最大降水量 204mm(1954.6.25)
年平均降雨天数 130天左右
年平均降雪天数 8天左右
最大积雪厚度 230mm
2.6.3.4 雾
年平均雾日 7.6天（1955年～1982年）
2.6.4 水文
2.6.4.1 水文特殊值： （黄海高程，下同）
历年最高水位 24.46m（1954.8.19）
历年最低水位 6.75m（1961.2.4）
平均水位 15.42m
水位最大变幅 17.71m
防洪警戒水位 22.51m
2004~2006年实测水位周平均值资料（黄海高程系，单位米）：
2004年
第一周
第二周
第三周
第四周
1月
8.73
8.70
8.82
8.72
2月
7.96
8.15
8.24
8.01
3月
9.14
10.52
9.86
10.09
4月
10.88
10.63
11.21
11.40
5月
12.35
14.27
16.06
14.76
6月
15.73
16.28
16.77
18.06
7月
17.87
17.38
16.39
18.09
8月
18.47
17.64
17.90
17.10
9月
16.71
18.03
15.20
16.84
10月
15.77
15.35
14.50
13.50
11月
12.55
11.33
12.24
12.18
12月
11.33
10.51
9.81
9.44
2005年
第一周
第二周
第三周
第四周
1月
9.68
9.23
9.21
9.31
2月
10.26
9.72
11.95
13.66
3月
11.05
11.38
11.07
11.22
4月
11.75
11.78
12.14
11.51
5月
11.70
14.09
14.99
16.46
6月
18.31
18.85
18.07
17.63
7月
17.45
17.22
17.70
17.92
8月
17.73
18.21
18.55
19.36
9月
20.29
19.94
18.55
16.73
10月
16.09
16.79
15.68
14.57
11月
13.81
13.23
13.79
11.23
12月
10.83
10.41
10.12
9.30
2006年
第一周
第二周
第三周
第四周
1月
9.08
9.10
9.14
10.06
2月
9.22
8.75
9.02
10.14
3月
12.01
12.24
12.25
12.27
4月
11.46
11.70
14.28
13.41
5月
12.99
14.09
15.72
15.57
6月
15.05
15.85
17.15
17.06
7月
16.26
16.43
17.31
17.14
8月
16.22
15.02
13.73
11.95
9月
11.72
12.01
12.69
11.45
10月
10.17
9.70
10.78
11.37
11月
11.35
10.13
9.30
9.49
12月
10.49
10.02
9.39
8.72

2.6.4.2 水文泥沙特性
本河段河床演变主要受上游来水来沙的影响，鉴于武汉至工程河段间无较大支流汇入，汉口水文站水沙资料基本上能反映工程河段的水沙特性。汊口站水文泥沙特征值统计见表2－1。
汉口站水文泥沙特征值表 表2－1
项目
多年平均
历年最大
出现时间
历年最小
出现时间
统计年份
流量(m3/s)
22600
76100
1954.8.14
4830
1963.2.7
1952～2004
输沙量(亿t)
3.89
5.79
1964
1.36
2004
1952～2004
含沙量（kg/m3）
0.549
4.42
1975.8.14
0.036
1954.8.27
1952～2004
汉口水文站1952～2004年，多年平均流量为22600m3/s，历年最大、最小流量为76100m3/s和4830m3/s，分别出现在1954年和1963年；多年平均输沙量为3.89亿t，历年最大、最小输沙量为5.79和1.36亿t，分别出现在1964年和2004年。
根据径流量、输沙量年内分配统计，其汛期输沙比输水更为集中，5～10月输沙量占全年的87.56％，而同期径流量占全年的73.24％，见表2－2。
汉口站多年径流量、输沙量年内分配表 表2－2
项目
1月
2 月
3 月
4月
5月
6月
7月
8月
9月
10月
11月
12月
全年
统计年份
径流量（亿m3）
203
190
290
404
642
766
1068
1038
917
790
520
300
7128
1952～2004
年内分配（％）
2.85
2.67
4.07
5.67
9.01
10.7
14.98
14.56
12.86
11.08
7.30
4.21

输沙量（万t）
337
309
580
1330
2672
4045
9218
8091
5939
4042
1624
652
38839
1954～2004
年内分配（％）
0.87
0.8
1.49
3.42
6.88
10.41
23.74
20.83
15.29
10.41
4.18
1.68

2.6.5 地震
根据《中国地震动参数区划图》（GB18306－2001），场区地震基本烈度为6度，地震动反应谱特征周期为0.35s。地震动峰值加速度为0.05g，属设计地震第一组。
2.7工程地质
经钻探揭露、原位测试及室内土工试验，根据沉积韵律、成因类型、岩性和物理力学性质的差异，将场地内岩土自上而下划分为5层16亚层，各地层分布及特征如下：
第①层：人工填土（Q4ml）
为历年人工堆积物，跨越时间长，成份复杂，成因复杂，密实度差异较大，全场地分布，根据成份和堆积时间可分为4个亚层。
①－1层素填土（Q4ml），主要分布于外滩斜坡地，以黄褐色为主，湿～饱和，松散～稍密，成份以码头运输抛洒的砂、碎石、铁矿石为主，由于长江每年涨水，呈层状充填及夹黏性土，厚2.05（ZK9）～6.00m（ZK7），平均厚4.34m，层底埋深2.05（ZK9）～6.00m（ZK7），层底高程为6.03（ZK7）～14.78m（ZK18）。
①－2层杂填土（Q4ml），主要分布于外滩斜坡上缘及堆场，杂色，湿～饱和，松散～稍密，成份复杂，含生活垃圾、建筑垃圾、碎石、铁矿石等，堆积时间跨度很长，厚3.51（ZK24）～13.86m（ZK13），平均厚7.45m，层底埋深3.51（ZK24）～13.86m（ZK13），层底高程为4.57（ZK13）～20.14m（ZK24）。
①－3层素填土（Q4ml），主要分布于场地北西角，灰色，松散～稍密，为人工护岸抛石，成份为灰岩，粒径一般10～30cm，极大60cm，充填淤泥质粉质粘土，厚1.70（ZK2）～4.55m（ZK1），平均厚3.12m，层底埋深6.03（ZK9）～10.50m（ZK2），层底高程为-3.50（ZK2）～6.60m（ZK8）。
①－4层素填土（Q4ml），主要分布于场地原堆场，棕褐色、褐红色，湿～饱和，稍密，为早期人工填土，堆积时间大于20年，以粉质黏土为主，厚2.55（ZK21）～6.50m（ZK22），平均厚4.53m，层底埋深7.96（ZK24）～12.25m（ZK19），层底高程为11.19（ZK19）～15.69m（ZK24）。
第②层：新近沉积粉质粘土（Q4al）
为长江新近冲积成因，以褐色为主，多为欠固结土，根据其性状的差异分为4个亚层。
②－1层淤泥质粉质粘土（Q4al），褐色，灰褐色，流塑，混砂，含少量云母，略有臭味，分布于近水斜坡地及江底，厚2.05（ZK6）～8.80m（ZK2），平均厚5.16m，层底埋深2.05（ZK6）～8.80m（ZK2），层底高程为-1.60（ZK2）～5.08m（ZK5）。
②－2层粉质粘土（Q4al），褐色，灰褐色，软塑，含15%粉砂，可见云母，具层理，夹薄层粉砂，分布范围同②－1层，厚3.45（ZK1）～9.90m（ZK3），平均厚7.13m，层底埋深10.53（ZK6）～17.00 m（ZK3），层底高程为-10.45（ZK15）～-3.78m（ZK7）。
②－3层粉质粘土（Q4al），褐色，灰褐色，可塑，含15%粉砂，可见云母，具层理，夹薄层粉砂，分布于外滩斜坡地，向江倾斜，厚1.09（ZK6）～13.45m（ZK18），平均厚5.54m，层底埋深8.05（ZK9）～19.00 m（ZK18），层底高程为-12.35（ZK3）～8.35m（ZK21）。
第③层：一般沉积粉质粘土（Q4al）
为更新世较早沉积，已完成自重固结，根据其性状的差异分为3个亚层。
③－1层粉质粘土（Q4al），黄褐色，可塑～硬塑，含高岭土条纹，偶见2~5mm砾石，场地大部分分布，仅北部近水斜坡地及江底缺失，厚0.85（ZK11）～6.46m（ZK24），平均厚2.81m，层底埋深11.05（ZK9）～22.00 m（ZK18），层底高程为-2.77（ZK7）～10.54m（ZK23）。
③－2层粉质粘土（Q4al），褐灰色,可塑,含少量粉砂,土质均匀，局部含植物碎屑，除北西部缺失外，场地大部分布，厚2.35（ZK16）～14.60m（ZK21），平均厚5.15m，层底埋深15.13（ZK6）～34.92m（ZK21），层底高程为-11.85（ZK21）～-5.02m（ZK16）。
第④层：更新世以前沉积老黏性土（Q3al）
黄色，褐黄色，硬塑～坚硬，可分为两个亚层。
④－1层粉质黏土（Q3al）：土黄色，褐黄色，硬塑～坚硬，含φ3～5cm高岭土团块，仅分布于ZK11、ZK2、ZK7、ZK19孔，厚3.21（ZK1）～8.60m（ZK7），平均厚5.52m，层底埋深17.90（ZK1）～31.70 m（ZK7），层底高程为-19.67（ZK19）～-2.41m（ZK7）。
④－2层黏土（Q3al）：浅黄色，褐黄色，夹少量褐红色，硬塑～坚硬，含约15～20%全风化泥岩团块，仅分布于场地西部，厚1.73（ZK14）～9.25m（ZK1），平均厚4.42m，层底埋深21.50（ZK2）～35.90 m（ZK7），层底高程为-23.87（ZK7）～-8.47m（ZK14）。
第⑤层：泥岩（J）
紫红色，属软质岩石，,泥质结构，厚层状构造，根据风化程度可分为3个亚层，分述如下：
⑤-1层全风化泥岩：紫红色，原岩结构构造已破坏，风化成土状，夹少量3～5cm强风化岩块，干钻可钻进，全场地均有分布，厚0.57(ZK6)～9.29m (ZK23)，平均厚3.76m，层底埋深15.70(ZK6)～41.30 m (ZK19)，层底高程为-28.07 (ZK7)～-6.07m (ZK16)。
⑤-2层强风化泥岩：紫红色，属软质岩石,原岩结构构造大部破坏，风化成土夹碎块状，干钻不易钻进，岩芯多呈3～5cm块状，全场地均有分布，厚1.10(ZK7)～11.00 m (ZK6)，平均厚4.74m，层底埋深25.81(ZK10)～46.30 m (ZK19)，层底高程为-29.92(ZK1)～-8.12 m (ZK16)，该层部分孔未揭穿。
⑤-3层中风化泥岩：紫红色，属软质岩石，泥质结构，厚层状构造，岩芯多呈3～5cm块状，少量短柱状～柱状，锤易击碎。可视为不可压缩层，全场地均有分布，该层未揭穿。
2.8 地下水
拟建码头场区为堤外倾斜滩地，地下水按含水介质的类型、赋存条件及水力联系性质划分，主要为第四系松散堆积层孔隙水和基岩风化裂隙水，地下水类型主要为潜水。地下水水位受长江水位的控制并与长江水体有密切的水力联系，枯水期地下水以径流形式向长江排泄，汛期江水向地下水补给。补给源主要为大气降水，汛期亦受长江水径流补给。水位季节性变化较大，勘察期间水位埋深0.40（ZK5）～10.70m（ZK19），据临近场地地下水水质分析结果，本区地下水对混凝土不具侵蚀性。
3 施工总体安排
3.1 工程特点及技术措施
根据本工程结构型式及自然条件，本工程施工具有以下特点:
3.1.1 施工场地不够宽敞，上游为原外贸码头作业区，下游为客运港，后方陆域狭小，且施工现场内有一码头通道暂时不能封闭。
3.1.2本工程施工受长江水位影响较大。因此，应合理安排工期，必须在汛期到来之前，完成陆上边坡开挖和下部结构的施工。
3.1.3 港池开挖前应先进行水下探摸，了解原码头拆除遗留构件的准确位置，避免对施工船舶的损伤和施工影响。
3.1.4 客运港分上游、下游两个码头，间隔50m。上游客运港在拟建码头范围内，需要拆除。
3.2 施工现场条件
拟建码头后方有120mx60m的场地可布置临时设施，临时设施全部由施工方建设。施工船舶可借用客运码头停靠，水、电由业主供至施工现场。
3.3 施工总体安排
在进行必要的施工准备工作后，工程施工将从水、陆两个方面同时展开：
3.3.1 陆上进行临时设施建设、边坡土方开挖和挡土墙钻孔灌注桩施工
在码头后方开挖范围外现有场地的基础上，进行场地平整硬化、临时设施建设、水电接入等工作。
同时，进行边坡土方开挖、客运站房屋处的边坡支护。在陆上，土方开挖为灌注桩创造出施工条件后，立即组织灌注桩的施工，争取在汛期前完成灌注桩的施工。
为了能在汛期到来之前，码头平台各工序能够形成流水作业，以便水位增高后可以进行钢管桩和上部结构施工，我们计划在枯水期集中施工毛石砼挡土墙部分和前坡干砌块石部分，在下一个枯水期施工码头前沿的靠船构件、钢结构走廊平台等。
上部构件的预制场拟利用现场空余场地进行，长50米，宽40米，对预制场进行场地硬化。出运和安装拟采用架桥机施工。
3.3.2 水上同时进行水下挖泥，然后进行码头钢管桩基础的施工
根据长江历年来水文气象资料和合同工期，码头平台的施工和护岸施工思路相同，赶在汛期到来之前，下部和上部能够形成流水作业。根据现场120m的水域作业面，我们计划按照由上游到下游、由陆地向水域的顺序，首先安排水上挖泥作业，在挖泥完成后再进行打桩作业，水上抛石随后进行。后方平台部分的干砌块石拟在涨水后水上抛石，然后安排在下一个枯水期直接进行人工干砌施工。
3.3.3开工2个月后，进行梁板预制场建设并开始梁板预制。
3.4 总体施工顺序
3.4.1 工程施工总流程图
见下页

中交一航局第二工程有限公司黄石港项目部

3.4.2码头平台施工总流程图

3.4.3 护岸工程施工总流程图

说明：以上流程图为工程主要工序流程，详细工序流程见施工进度计划网络图。
4 施工方案、方法
4.1 测量控制网
在工程的施工中，为了方便施工放样，便于施工测量控制，需要在业主提供的首级工程测量控制网点的基础上，根据工程实际施工需要，进一步建立工程测量施工基线。
首级测量控制网点：
点名
标型
平面控制
高程控制
等级
纵坐标
横坐标
等级
高程
X（m）
Y（m）
H（m）
WB15
砼
2级
3344917.16
604467.17
五等
27.609
WB16
砼
2级
3344727.24
604713.26
五等
28.119
WB17
砼
2级
3344645.91
604816.22
五等
27.445
4.1.1 施工基线布设
根据岸线和已建外贸码头等现场条件，基线布置成“L”形，以下是基线的示意图。
采用全站仪测角和量距。
4.1.2 水准点布设
水准点加密布设在客运码头房基上和已建外贸码头挡土墙上，首级水准点精度为五等。加密水准点按四等水准测量引测（其等级精度只能按五等计）。平面控制按二级导线，高程控制点按四等水准测量精度引测。
4.1.3精度技术指标
施工控制测量的技术要求和精度按照水运工程测量规范》 JTJ203-2001执行。精度要求指标如下表：
项目
内容
精度要求
平面控制
导线相对闭合差
1/10000
测距相对中误差
1/30000
测角中误差
10″
方位角闭合差
16n1/2
高程控制
每公里高程中误差
5mm
闭合差
20L1/2
其中：n———测站数
L———附合或闭合水准线路长的公里数或为两水准点间往（或返）测水准线路的公里数。
4.2 岸坡开挖
本工程的码头平台下方和接岸部位需对原岸坡进行开挖，然后分别对水下和水上部分进行水上抛石和陆上干砌块石防护，接岸处为毛石砼挡土墙，墙下为灌注桩基础。
开挖施工在枯水期由陆上和水上分别进行，陆上采用反铲开挖、自卸汽车装运至弃土区；水上采用绞吸式挖泥船开挖，抓斗式挖泥船辅助、泥驳水上装运至抛泥点。
4.2.1 陆上土方开挖工程
本工程的陆上土方开挖工程。包括枯水期陆上岸坡削坡开挖和挡土墙及灌注桩施工平台。
4.2.1.1 施工顺序
施工准备→场地清理→挡土墙及灌注桩施工平台→外侧岸坡开挖→验收
4.2.1.2 施工方法
采用反铲挖土、自卸汽车运输的方法进行，挡土墙、灌注桩施工平台及+9.2m以上坡面全部为陆上开挖。考虑如按照设计开挖断面进行施工，后方场区将非常狭窄，不利于临时设施布置。所以计划先挖出灌注桩施工平台，开挖底标高为13.5m，设计桩顶标高为12.6m，即富裕0.9m。开挖底脚线为H轴出外3m，临时放坡比例为1：1（经边坡分析基本稳定）。待挡土墙完成后再按设计边坡进行后方开挖施工。
灌注桩施工结束后，再开挖至标高12m，以便混合倒虑层和挡土墙的施工。
因开挖深度达10m，后方没有足够的空间设置运土车辆的坡道，运土车辆只能利用现有的地面行驶，所以开挖深度超过4m的土方，需采用2台或3台反铲接力传递的开挖方法，即一台反铲安置在上方，另一台反铲安置在下方，高差以2.5~3m为宜，位于下方的反铲挖土后向上传递给上方反铲的作业范围内，再由位于上方的反铲挖土装车。开挖深度小于4m的土方，可由反铲直接挖土装车。
4.2.1.3 弃土
开挖的土方要及时运出场外，弃土地点需经黄石市有关部门的许可，禁止随地弃土。
4.2.1.4 排水
雨水和少量的地下水顺坡面直接排入长江中。
4.2.1.5 客运站大楼处边坡支护
轴~轴间20m范围的岸坡开挖靠近客运站大楼，需要进行岸坡开挖的支护设计。
采用理正深基坑V5.04版计算，岸坡开挖深度取11m ，坡顶考虑附加活荷载取10KN/m2。岸坡开挖涉及土层为碎矿石，地质资料未提供物理力学指标，根据经验C=10Kpa,φ＝25γ＝20KN/m3 。
经计算分析，采用土钉墙支护方案，坡度１：0.7。计算执行的规范为《建筑基坑支护技术规程》（JGJ 120-99），计算最小安全系数为1.1，满足规范要求，断面图如下。

此段岸坡已不能按照原设计进行开挖，建议设计单位对后方的抛填重新考虑、取消翼墙。
开挖坡顶距客运大楼最近处为2.411m，平面图如下。

4.2.1.6 注意事项
1、路面及时用水清洗、清扫，使路面保持清洁，减少粉尘的危害。运输车辆必须用高压水把车轮冲洗干净才能出场，运输车辆必须加盖篷布防止尘土污染空气。
2、作业区内应无行人和障碍物，挖掘前先鸣声示意，并试挖数次，确认正常后，才可开始作业。
3、作业时，挖掘机应保持水平位置，将行走机构制动住，并将轮胎或履带楔紧。
4、遇较大的坚硬石块或障碍物时，须清除后，方可挖掘。不得用铲斗破碎石块或用单边斗齿硬啃。
5、作业时，必须待机身停稳后再挖土，当铲斗未离开工作面时，不得作回转行走等动作，回转制动时，应使用回转制动器，不得用回转行走等动作，不得用转向离合器反转制动。
6、装车时，铲斗要尽量放低，不得碰撞汽车任何部分。在汽车未停稳或铲都必须越过驾驶室而司机未离开前不得装车。
7、作业时，铲斗升降不得过猛。下降时不得碰撞车架或履带。
8、在作业或行走时，严禁靠近架空输电线路，机械与架空输电线的安全距离应符合有关规定。
9、操作人员离开驾驶室时，不论时间长短，必须将铲斗落地。
4.2.2 水下挖泥
标高9.2m以下的岸坡采用水下挖泥。
水下探摸测量完成以后，开始进行岸坡水下挖泥和清渣。计划安排1艘4m3抓斗挖泥船配2条250 m3自卸驳施工。
4.2.2.1 工艺流程

4.2.2.2 施工方法
岸坡水下挖泥施工前应做好导标和水尺设置工作，包括里程标及断面标。纵断面导标可借用已建外贸码头的钢管桩，横断面导标设置在岸上。另外，要在适当位置设置锚坠，以便挖泥船定位用。

岸坡水下挖泥、清渣采用4m3抓扬式挖泥船配250m3自卸驳进行，由拖轮拖泥驳运至指定抛泥区抛泥。开挖方式采用分层开挖，每层开挖厚度为1.0m。开挖过程中要严格按照设计尺寸要求施工，勤对标、勤测水深，特别是挖至最底层或挖至边线时，要精确控制开挖范围，将超宽、超深控制在最小值。
挖泥施工从上游向下游分层开挖，每开挖层的台阶高度不得大于1.0m。
挖泥过程中，机械动作应尽量放慢，泥驳尽量靠近抓斗，以防止淤泥的流失和扩散，避免造成环境污染。
泊位验收：泊位验收会同监理单位、建设单位及设计单位一起进行，采取双控，即检测断面尺寸、核定土质，确认是否挖至设计要求的持力层。
4.2.2.3 测量定位方法
平面位置采用导标控制。
根据测量的水深与同步的水位计算出泥面高程。
4.2.3岸坡开挖允许偏差、检验方法
岸坡开挖允许偏差、检验数量和方法如下表所示：
序号
项目
允许偏差
检验单元和数量
单元测点
检验方法
陆上
水下
1
岸坡沿线长度
+2000
-0
-0
每个岸坡（逐件检查）
1
检查两端断面测量资料
2
边线和肩线偏移（距断面桩的距离）
+50
-100
1000
每个断面（每5~10m一个断面）
1
检查断面测量资料
3
平台部分标高
+50
-100
+0
-500
每2m一个点
用回声测深仪或测深水砣检查
4
坡面线标高
+50
-200
+200
-1000
每2m一个点
4.3 陆上钻孔灌注桩
4.3.1 概述
本工程护岸的毛石砼挡墙基础和码头后方平台基础为陆上钻孔灌注桩，共计3排，灌注桩直径Ф1000mm，桩长23~42m不等，数量75根（含前方平台E轴1根钢管桩变更为2根灌注桩），桩顶标高F轴19m（15根），其余12.6m（58根）。岸坡开挖和接岸挡土墙位置开挖至标高13.5m后，即可施工。根据地层分布情况，如地层中夹有块石，则采用冲击钻正循环排渣成孔工艺，如地层中无块石，则采用回旋钻正循环排渣成孔工艺。
考虑F轴钻孔灌注桩与E轴钢管桩中心距仅3m，两者施工可能会互相产生影响，拟先行施工F轴钻孔灌注桩，后施工E轴钢管桩、灌注桩施工平台。
4.3.2 施工部署
共部署8台钻机，F轴3台，H轴、G轴共部署5台。F轴灌注桩施工至标高13m左右后，余下部分需要接桩，拟采用钢模板，砼改为干施工浇注，接口处必须把浮浆凿除，浇注接桩混凝土时，先铺两层M30砂浆。4月10日前完成灌注桩施工。
4.3.3 施工工艺流程
（见下页）。

4.3.4 定位
利用已设置的施工基线，采用极坐标法测设桩位，用小木桩标定桩中心点。
4.3.5 钢护筒埋设
挡土墙灌注桩直径为φ1000mm，护筒直径拟制作成为1200mm，璧厚为δ=4mm，护筒埋入深度不小于1.0m，顶部高出施工期水位1.5m。护筒埋设采用人工开挖埋设，埋设前先将桩中心点引出桩外，即在桩外打2对小桩，使每对桩的连线交点与桩中心重合，此时即可开挖。因原来的桩中心被挖去了，所以护筒的位置就根据2对小桩连线的交点来精确定位。钢护筒对称设置四个吊点，使四个吊点形成的十字线交点与护筒中心重合，吊起后使其自然垂直，放入坑内。利用四个吊点形成的十字线，移动护筒，使十字线中心与坑内标志点处于同一垂线上，然后用水平尺及垂球检查，确保护筒竖直及位置准确。此后即在护筒周围对称、均匀的回填粘性土，分层夯实。填筑高度和原地面相同。
护筒埋设要求中心位置偏差不大于3cm，倾斜度不大于1% 。
4.3.6 开钻成孔
本工程根据现场地层中夹有块石的情况，采用冲击钻正循环排渣（或掏渣筒掏渣）成孔工艺。安排8台钻机同时作业平均每天成桩4根。
施工中备有适当的高塑性粘土造浆护壁，并根据需要掺入少量的纯碱，泥浆由水、粘土和添加剂组成，造浆用粘土符合下列要求：胶体率不低于95％，含沙率不大于4％。泥浆性能指标应符合下列要求：泥浆相对密度1.05－1.20，漏斗粘度16－22s，含沙率4－8％，胶体率不小于95％，失水率不大于25ml/30min。
提前挖好泥浆池和沉淀池，钻孔附近设造浆池、沉渣池并用循环槽连接，泥浆经循环净化后可重复使用。开钻前准备足够的泥浆保证钻孔工作的顺利进行。
冲击冲程和冲击频率：合理选择冲程和冲击频率有利于提高破碎岩石效率。其冲程和冲击频率按下表选择。
S（m）
1.5
1.2
1.1
0.95
0.78
0.50
N（次/min）
34-38
40-44
48-52
50-54
58-60
62-64
开孔时,应底锤密击。如表土为淤泥、细砂等软弱土层，可加黏土块夹小片石反复冲击造壁，孔内泥浆面应保持稳定。冲击钻进成孔施工总的原则是根据地层情况，合理选择技术参数，“少松绳（长度），勤松绳（次数），勤捞渣”。防止打空锤。应在钢丝绳上作标识以控制冲程。
每次捞渣后或停钻后，在冲击钻进时，应由短冲程逐渐增大到正常冲程，以免卡钻。冲击钻具，起吊平稳，防止冲撞护筒和孔壁。
进入岩石后，应低锤冲击或间断冲击，如发现偏孔应回填片石至偏孔上方300mm-500mm处，然后重新冲孔。每钻进4-5m深度验孔深一次，在更换钻头前或容易缩孔处均应验孔。
钻机操作人员必须执行岗
