通信系统中串行数据交织器的设计
一、 设计原理
1、交织器原理

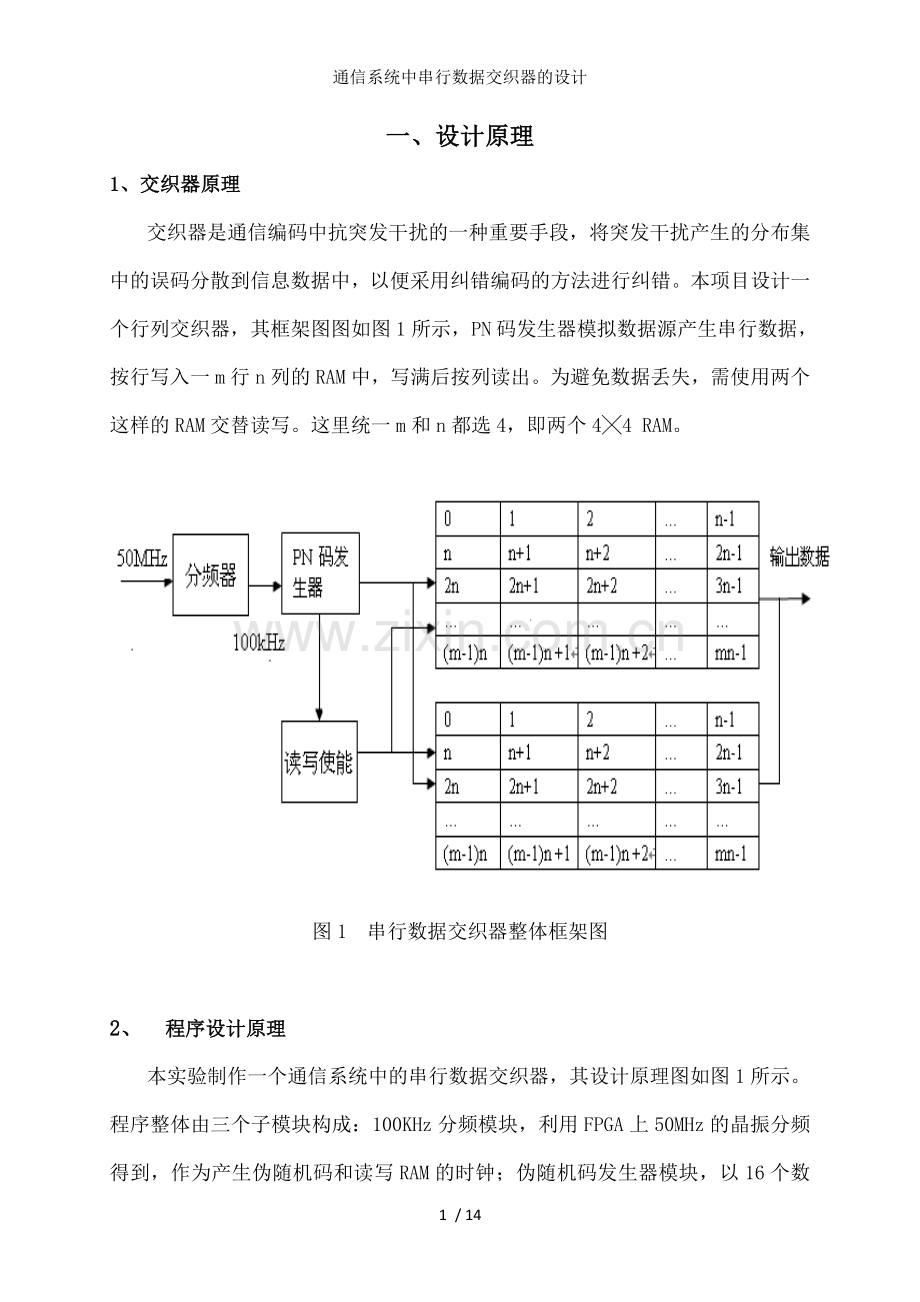

交织器是通信编码中抗突发干扰的一种重要手段，将突发干扰产生的分布集中的误码分散到信息数据中，以便采用纠错编码的方法进行纠错。本项目设计一个行列交织器，其框架图图如图1所示，PN码发生器模拟数据源产生串行数据，按行写入一m行n列的RAM中，写满后按列读出。为避免数据丢失，需使用两个这样的RAM交替读写。这里统一m和n都选4，即两个4╳4 RAM。

图1 串行数据交织器整体框架图

2、 程序设计原理
本实验制作一个通信系统中的串行数据交织器，其设计原理图如图1所示。程序整体由三个子模块构成：100KHz分频模块，利用FPGA上50MHz的晶振分频得到，作为产生伪随机码和读写RAM的时钟；伪随机码发生器模块，以16个数为一周期，模拟数据源产生串行数据；读写RAM模块，按行写入一4行4列的RAM中，写满后按列读出。为避免数据丢失，需使用两个这样的RAM交替读写，从而实现交织。电路图如图2所示：

图2 电路原理图

二、源程序代码
//顶层模块
module interleaver(endout,out,clk_50M);
input clk_50M;
output[0:0] endout,out;
wire clk;
wire[3:0] k;
wire[0:0] pn16;

divider U1(clk,clk_50M);
pn U2(clk,pn16);
array U3(endout,out,clk,pn16,k);
endmodule

//分频器 (50MHz--100KHz)
module divider(clk,clk_50M);
output clk;
input clk_50M;
reg clk;
reg[23:0] cnt;
always @(posedge clk_50M)
begin
if(cnt==249)
begin
cnt<=0;
clk<=~clk;
end
else
cnt<=cnt+1; //计数
end
endmodule

//pn16（伪随机码发生器，以16个数为一周期）
module pn(clk,pn16);
input clk;
output[0:0] pn16;
reg q0;
reg q1;
reg q2;
reg q3;
wire set1;
wire SYNTHESIZED_WIRE_0;
wire SYNTHESIZED_WIRE_1;

assign SYNTHESIZED_WIRE_1 = 0;

always@(posedge clk )
begin
if (!set1)
begin
q0 = 1;
end
else
begin
q0 = SYNTHESIZED_WIRE_0;
end
end

always@(posedge clk)
begin
begin
q1 = q0;
end
end

always@(posedge clk)
begin
begin
q2 = q1;
end
end

always@(posedge clk)
begin
begin
q3 = q2;
end
end

assign SYNTHESIZED_WIRE_0 = q3 ^ q2;
assign set1 = q0 | q2 | q1 | q3 | SYNTHESIZED_WIRE_1;
assign pn16 = q3;

endmodule

//array（使用两个数组，作为两个4╳4RAM）
module array(endout,out,clk,pn16,k);
input clk;
input[0:0] pn16;
output[0:0] out,endout;
output[3:0] k;
reg[3:0] k,i;
reg[0:0] out,endout;
reg array1[15:0];
reg array2[15:0];
reg[1:0] j,flag;

initial
begin
i<=0;
j<=0;
k<=-1;
flag<=0;
end

always@(posedge clk)
begin
if(k==15)
begin
k<=0;
end
else
k<=k+1;

if(i==15) //用循环产生4╳4数组，即4╳4 RAM
begin
i<=0;
flag=~flag;
end
else
i<=i+1;

if(j==3)
j<=0;
else
j<=j+1;

if(!flag)
begin
array1[i]<=pn16; //伪随机码写入array1
out<=array2[i]; //按行读出array2中的数据给out（未交织）
if(i<4) //按列读出array2中的数据给endout（交织后的）
endout<=array2[0+4*j];
else if(i<8)
endout<=array2[1+4*j];
else if(i<12)
endout<=array2[2+4*j];
else
endout<=array2[3+4*j];
end
else
begin
array2[i]<=pn16; //伪随机码写入array2
out<=array1[i]; //按行读出array1中的数据给out（未交织）
if(i<4) //按列读出array1中的数据给endout（交织后的）
endout<=array1[0+4*j];
else if(i<8)
endout<=array1[1+4*j];
else if(i<12)
endout<=array1[2+4*j];
else
endout<=array1[3+4*j];
end
end
endmodule

三、仿真结果
1、分屏器模块仿真结果如图3所示：

图3 分屏器模块仿真结果

2、伪随机码发生器模块仿真结果如图4所示：

图4 伪随机码发生器模块仿真结果
3、 最终仿真输出结果如图5、图6所示：

图5 第一个周期

图6 最终输出结果

仿真结果分析：
1、 如图5所示，在第一个循环周期，伪随机码写入array1，同时按行读出array2到out，按列读出array2到endout，但由于此时array2里面的单元都为0，所以在第一个周期里，输出out（未交织）和endout（交织后）都为0。

2、 如图6所示，结果为实现了交织功能。

未交织的out输出为：
0001 0011 0101 1110 0010 0110 1011 1100，即
0 0 0 1 0 0 1 0
0 0 1 1 0 1 1 0
0 1 0 1 1 0 1 1
1 1 1 0 1 1 0 0

交织后的endout输出为：
01 0011 0101 1110 0011 0101 1110 0010 ，即
0 0 0 1 0 0 1 1
0 0 1 1 0 1 0 1
0 1 0 1 1 1 1 0
1 1 1 0 0 0 1 0
如此可见，endout实现了按列读出，即设计实现了交织功能。

四、实验结果
利用示波器观察交织前后的波形，如图7所示：

图7 实验结果
五、实验总结
本实验内容为制作一个通信系统中串行数据交织器。由于对Verilog和Quartus II 软件、ModuleSim仿真软件的使用较熟悉，对用Verilog HDL语言来编写程序较熟练，因此在明白实验原理后，设计的实现就感觉较上一个实验简单。
但是，此次实验也并不是如鱼得水的。实验过程中也遇到了一些小问题。起初，对此次交织器的原理不是很清楚，对其程序实现方案也不清晰。后来认真听了老师的解说，自己课后也在图书馆查阅了相关资料。经过自己的思考，最终明白了整个电路的原理。第二，刚开始搭建好电路进行观察时，示波器没有输出正确的波形。后面把DE2板和示波器表笔换了，波形就出来了，并且同时输出了交织前和交织后的波形，说明本次设计取得了成功。
通过自己课下的努力和钻研，最终较快较好地成功完成了实验，这给了我极大的兴趣和信心。从对交织器毫无预先知识的状态，到一步一步查找资料并尝试连接，确实在课下花了很多时间和心思。但看着自己制作的成果，深感一切都值得。本次实验让我深深体会到，单纯学习理论知识是不行的，只有勤于动手，将所学的知识运用到实际当中，才能真正理解和掌握知识。在接下去的学习中，我将不断完善知识面，设计更为复杂的电路。
