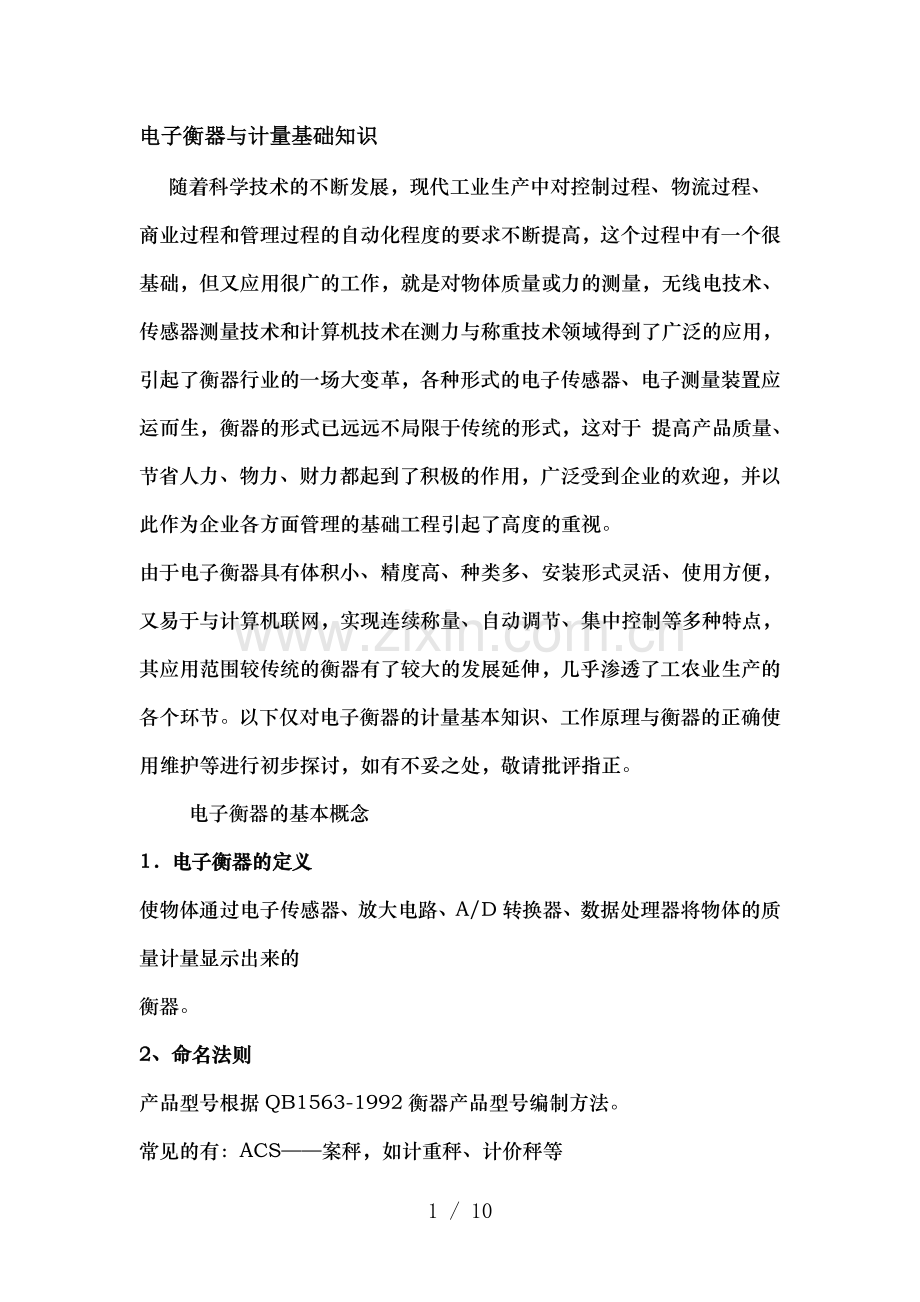

电子衡器与计量基础知识
    随着科学技术的不断发展，现代工业生产中对控制过程、物流过程、商业过程和管理过程的自动化程度的要求不断提高，这个过程中有一个很基础，但又应用很广的工作，就是对物体质量或力的测量，无线电技术、传感器测量技术和计算机技术在测力与称重技术领域得到了广泛的应用，引起了衡器行业的一场大变革，各种形式的电子传感器、电子测量装置应运而生，衡器的形式已远远不局限于传统的形式，这对于 提高产品质量、节省人力、物力、财力都起到了积极的作用，广泛受到企业的欢迎，并以此作为企业各方面管理的基础工程引起了高度的重视。
由于电子衡器具有体积小、精度高、种类多、安装形式灵活、使用方便，又易于与计算机联网，实现连续称量、自动调节、集中控制等多种特点，其应用范围较传统的衡器有了较大的发展延伸，几乎渗透了工农业生产的各个环节。以下仅对电子衡器的计量基本知识、工作原理与衡器的正确使用维护等进行初步探讨，如有不妥之处，敬请批评指正。
电子衡器的基本概念
1．电子衡器的定义
使物体通过电子传感器、放大电路、A/D转换器、数据处理器将物体的质量计量显示出来的
衡器。
2、命名法则
产品型号根据QB1563-1992衡器产品型号编制方法。
常见的有：ACS——案秤，如计重秤、计价秤等

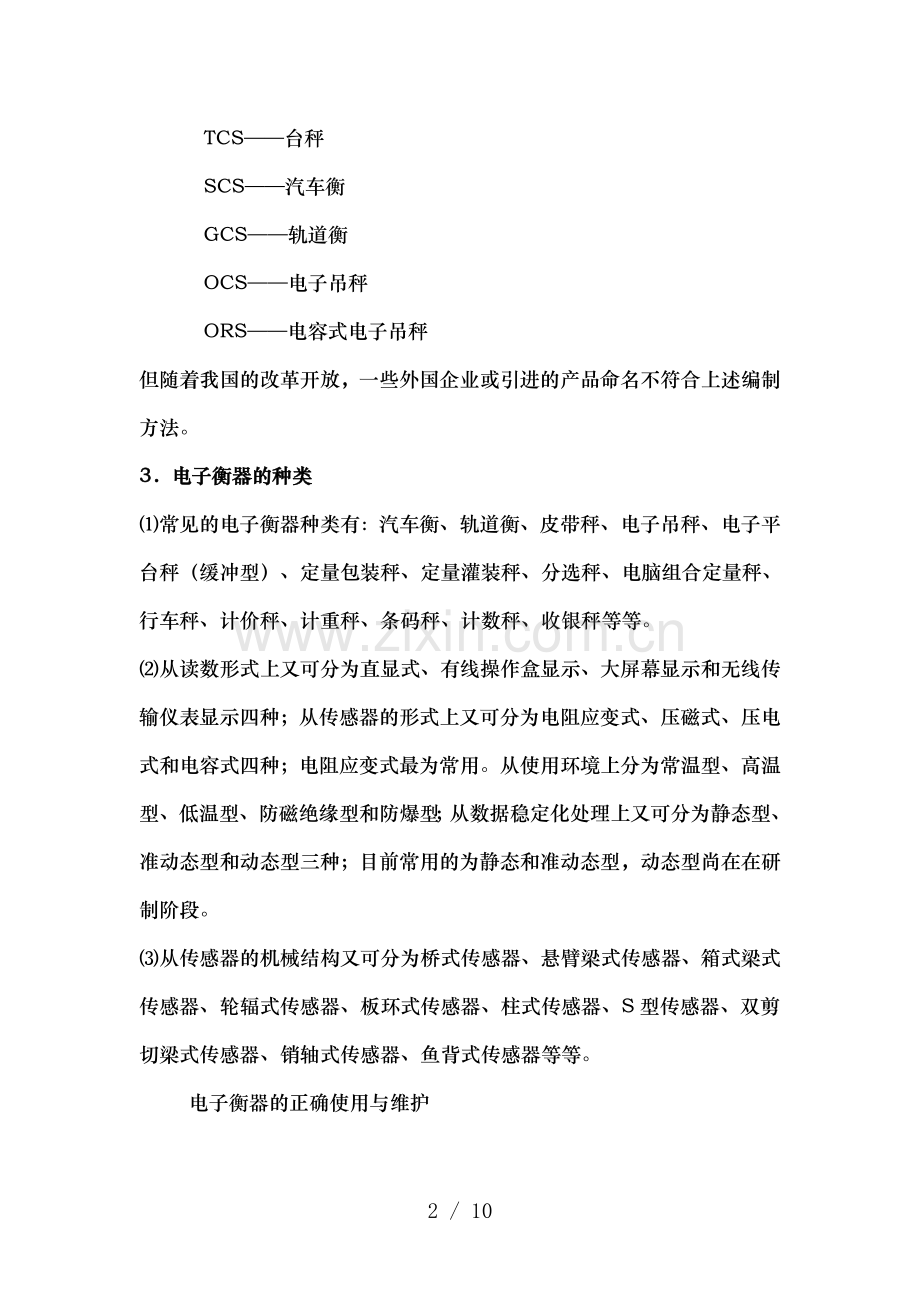

          TCS——台秤
          SCS——汽车衡
          GCS——轨道衡
          OCS——电子吊秤
          ORS——电容式电子吊秤
但随着我国的改革开放，一些外国企业或引进的产品命名不符合上述编制方法。
3．电子衡器的种类
⑴常见的电子衡器种类有：汽车衡、轨道衡、皮带秤、电子吊秤、电子平台秤（缓冲型）、定量包装秤、定量灌装秤、分选秤、电脑组合定量秤、行车秤、计价秤、计重秤、条码秤、计数秤、收银秤等等。
⑵从读数形式上又可分为直显式、有线操作盒显示、大屏幕显示和无线传输仪表显示四种；从传感器的形式上又可分为电阻应变式、压磁式、压电式和电容式四种；电阻应变式最为常用。从使用环境上分为常温型、高温型、低温型、防磁绝缘型和防爆型；从数据稳定化处理上又可分为静态型、准动态型和动态型三种；目前常用的为静态和准动态型，动态型尚在在研制阶段。
⑶从传感器的机械结构又可分为桥式传感器、悬臂梁式传感器、箱式梁式传感器、轮辐式传感器、板环式传感器、柱式传感器、S型传感器、双剪切梁式传感器、销轴式传感器、鱼背式传感器等等。
电子衡器的正确使用与维护
    电子衡器属精密计量器具，一般涉与到传感器、微处理器、无线收发信号机、显示、打印等多种技术的结合，正确使用好电子衡器，使其输出的数据准确可靠，才能为企业的管理和发展起到积极的作用。因此，在使用时，必须对产品有充分的了解，下面就电子衡器的正确应用谈几点粗浅的看法。
1．认真阅读厂家提供的产品使用说明书和相关资料，在使用前对产品有所了解，必要时，可到厂家进行培训，合格持证操作。
2．结合本企业的工作性质，制定出相应的管理制度，由专人操作、管理、维护，非计量人员严禁操作使用，有条件的单位最好有专门存放电子衡器的地方，非计量状态关闭称重系统电源。
3．定期对电子秤的准确度进行验证，特别是首次使用前和用于商贸结算的电子衡器，并作好相应的周期检定记录和目前运行记录，发现问题与时排除。
4．当电子衡器发生故障时，应与时检修，并作好维修记录，详细记录故障情况，维修时更换的器件、名称、型号，以便以后维修时参考。特别是一些参数的改变，如标定参数内码值、无线通讯频率等，厂家维修一般都会填写，并留一份给用户。
5．要保持电子秤的整机清洁。特别是显示仪表、微打印机部分，可用中性清洁剂如无水酒精清洗，在粉尘较大的潮湿的环境最为重要，与时清洗，可减少不必要的磨损，延长使用寿命。
6．要与时给电子衡器的仪表充电，不要让电池过放电。每天下班后一定要与时充电，保证第二天正常工作。充电时一定要在高温状态下进行，一般可充电电池在低温下充电其容量会大大降低，甚至仅为原电池的1/2或1/3，使用时间大大缩短。
7．使用中要注意：
⑴在电子秤的有效范围内计量，一般电子秤都规定有最小称量、最大称量，不要超规定计量。
⑵计量数据的读取、打印一定要在仪表的稳定标示出来后才可以进行，以免造成不必要的误差。
⑶计量货物前，要将用于称量的绳索具、料斗（罐）的重量去皮，确保称量结果为净重值。
⑷计量过程中，要过一段时间观察一次回零状态，以免零飘影响衡器的计量结果。
8．长期不用和备用的电子衡器，要存放在干燥的地方，并定期（一般三个月内）给电池充足电，以免电池自放电、损坏、报废电池。
电子汽车衡的维护与保养
1． 秤台维护
（1）秤台四周间隙内不得卡有石子，煤块等异物。
（2）经常检查限位间隙是否合理，限位螺栓与秤体不应碰撞接触。
（3）连接件每半年进行一次保养，支承头部涂上黄油。
（4）禁止在秤台上进行电弧焊作业，若必须在秤台进行电弧焊作业。请注意下列几点：（断开信号电缆与称重显示控制器的连接；电弧焊的地线必须设置在被焊部位附近，并牢固接触在秤体上；切不可以使用传感器成为电弧焊回路的一部分）

2． 称重显示控制器保养
（1）经常检查各接线是否松动，折断，接地线是否牢靠。
（2）称重显示控制器长期不用时（如一个月以上），应根据环境条件进行通电检查，以免受潮或其它不良气体侵蚀影响可靠性。
（3）称重显示控制器避免靠近热源、振动源。
（4）使用环境中不应有易燃易爆气体或粉尘。
（5）在称重显示控制器的同一相线上不得接感性负载，如门铃等。
（6）称重显示控制器长期不用、更换保险丝、移动位置或清除灰尘等情况时，务必切断电源。
（7）称重显示控制器如发生故障时应迅速断电，然后通知专业部门与人员进行检查整理，用户不得随意拆开机箱，更不得随意更换内部零件。
（8）司磅人员和仪表维修人员均需通过专门培训才能从事操作和维修。

3． 更换传感器
（1）打开传感器（损坏的）上方盖板，用千斤顶顶起秤台，取下传感器地线。
（2） 打开接线盒，将损坏的传感器电缆线与接线盒解脱。在传感器端抽出电缆线。注意：在抽线时，附上一根引线穿过秤体，以便在更换新传感器时，便电缆线穿越秤体进入接线盒。
（3）参照上述第二项的方法，将传感器电缆线穿越秤体进入接线盒。
（4）按照接线图将电缆线各芯线固定在接线盒对应的接线柱上。
（5）松开千斤顶，放平秤台，盖上盖板。
（6）更换传感器后，须对汽车衡重新设定和校正。
（7）传感器安装完后，其多余电缆线应扎成捆放置，不得直接放置在基础地面上。
（8）为保证传感器的一致性和互换性，传感器电缆线不得随意截断。
（9）安装和拆卸过程中，不得出现划伤、磕碰传感器现象，并要保护好电缆线。

4． 计算机维护
（1）保证计算机接地系统良好。
（2）严禁频繁开关、随意搬动和拆卸计算机。
（3）计算机要远离水源、强电磁干拢。
（4）严禁随意使用外来软盘，防止感染病毒。
（5）严禁用硬物敲击键盘，如螺丝刀。
（6）机房内应保持清洁，温度应符合主机说明书要求。
（7）操作人员需经培训后方可上岗。

5． 系统维护
（1）衡器安装后，应妥善保存说明书、合格证、安装图等资料，并经当地计量部门或国家认可的计量部门检定合格后，方可投入使用。
（2）系统加电前，必须检查电源的接地装置是否可靠；下班停机后，必须切断电源。
（3）衡器使用前应检查秤体是否灵活，各配套部件的性能是否良好。
（4）称重显示控制器须先开机预热，一般为30分钟左右。
（5）为保证系统计量准确，应有防雷击设施，衡器附近电焊作业时，严禁借秤台作零线接地用，以防损坏电器元件。
（6）对于安装在野外的地中衡，应定期检查基坑内的排水装置，避免堵塞。
（7）要保持接线盒内干燥，一旦接线盒内有湿空气和水滴浸入，可用电吹风吹干。
（8）为保证衡器正常计量，应定期对其进行校准。
（9）吊装计量重物时，不应有冲击现象；计量车载重物时，不应超过系统的额定秤量。
（10）汽车衡轴载与传感器容量、传感器支点距离等因素有关。一般汽车衡禁止接近最大秤量的铲车之类的短轴距车辆过衡。
（11） 司磅操作人员和仪表维护人员均需熟读说明书与有关技术文件才能上岗操作。

6． 故障检查与排除
（一）查找故障位置： 汽车衡发生故障不能工作，首先要找出故障发生在哪个部位。最简便的方法是借助模拟器来查找。步骤如下： 将接线盒至仪表的信号电缆线解脱，将模拟器的插座（9芯D型扁插座）插入称重显示控制器接口J1，接通电源，看称重显示控制器工作是否正常，说明故障在秤台，如称重显示控制器工作不正常，则故障在称重显示器。其故障的排除必须由专门检验人员进行。
（二）秤台故障分析：
（1）首先检查接线盒，有无水汽侵入，如果有水汽，用酒精擦洗，然后用电吹风吹干，清洁内部。
（2）查找接线有无短路。在接线盒内用万用表测量屏蔽线与其它各线的电阻，有无短路现象。如发现有短路现象，则需要更换电缆，无故障则按以下步骤继续查找。
（3）查找传感器故障步骤如下：
a．在接线盒内用万用表检查激励电源正（E+）和激励电源负（E-）间电阻值，其阻值大约为780Ω/传感器数。
b．逐次断开传感器，用a的方法测量正负激励端或正负输出端间的阻抗值，看与合格证的阻值是否相符，查出损坏的传感器。当然，也可按下一步查找。
c．将1/（n-1）最大秤量的砝码依次放在秤台的各个承重点上，如果发现哪个承重点的示值不正确，则表明该处的传感器有问题，应进行更换。
注：n为传感器个数
