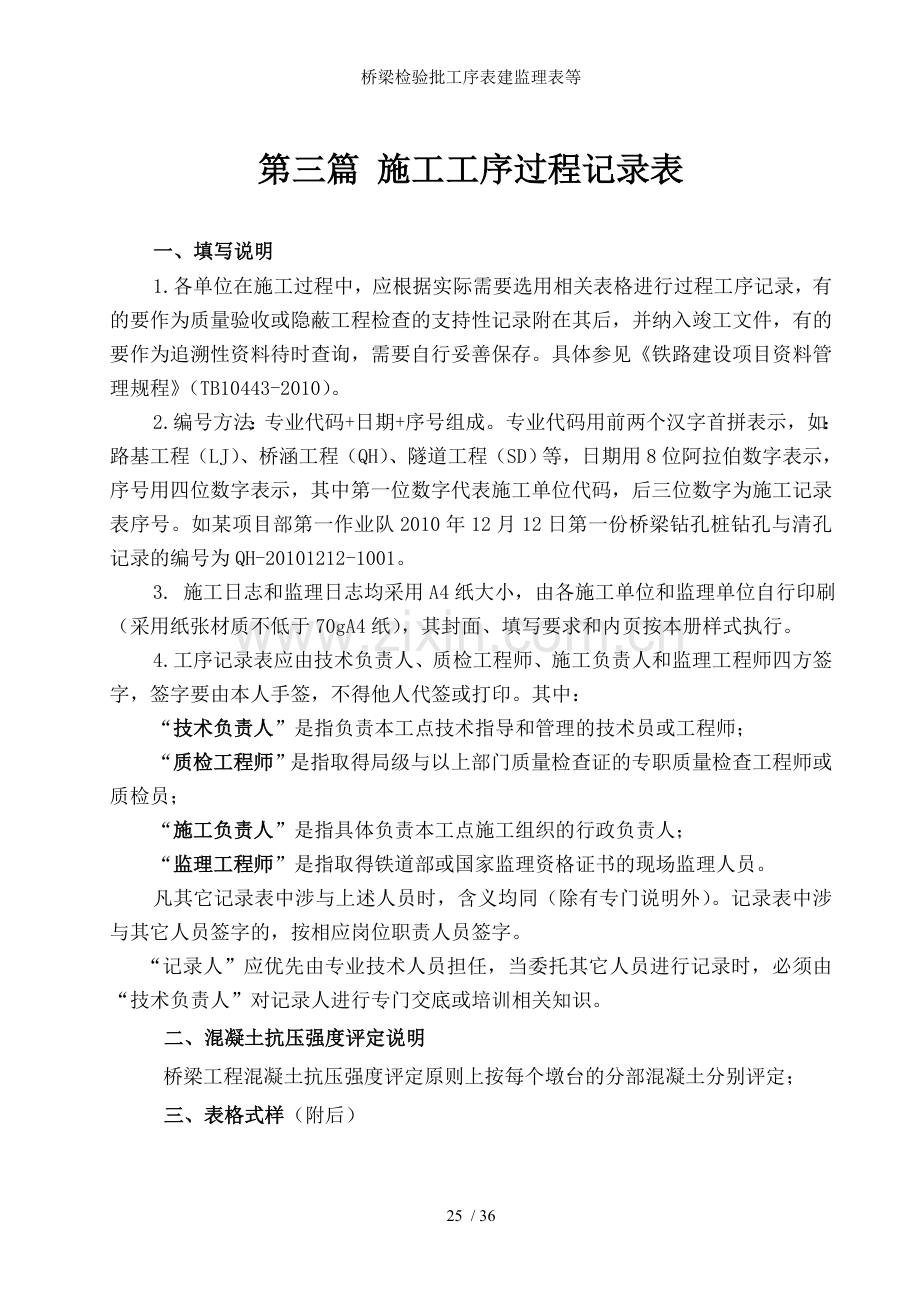

第三篇 施工工序过程记录表

一、填写说明
1. 各单位在施工过程中，应根据实际需要选用相关表格进行过程工序记录，有的要作为质量验收或隐蔽工程检查的支持性记录附在其后，并纳入竣工文件，有的要作为追溯性资料待时查询，需要自行妥善保存。具体参见《铁路建设项目资料管理规程》（TB10443-2010）。
2. 编号方法：专业代码+日期+序号组成。专业代码用前两个汉字首拼表示，如：路基工程（LJ）、桥涵工程（QH）、隧道工程（SD）等，日期用8位阿拉伯数字表示，序号用四位数字表示，其中第一位数字代表施工单位代码，后三位数字为施工记录表序号。如某项目部第一作业队2010年12月12日第一份桥梁钻孔桩钻孔与清孔记录的编号为QH-20101212-1001。
3. 施工日志和监理日志均采用A4纸大小，由各施工单位和监理单位自行印刷（采用纸张材质不低于70gA4纸），其封面、填写要求和内页按本册样式执行。
4. 工序记录表应由技术负责人、质检工程师、施工负责人和监理工程师四方签字，签字要由本人手签，不得他人代签或打印。其中：
“技术负责人”是指负责本工点技术指导和管理的技术员或工程师；
“质检工程师”是指取得局级与以上部门质量检查证的专职质量检查工程师或质检员；
“施工负责人”是指具体负责本工点施工组织的行政负责人；
“监理工程师”是指取得铁道部或国家监理资格证书的现场监理人员。
凡其它记录表中涉与上述人员时，含义均同（除有专门说明外）。记录表中涉与其它人员签字的，按相应岗位职责人员签字。
“记录人”应优先由专业技术人员担任，当委托其它人员进行记录时，必须由“技术负责人”对记录人进行专门交底或培训相关知识。
二、混凝土抗压强度评定说明
桥梁工程混凝土抗压强度评定原则上按每个墩台的分部混凝土分别评定；
三、表格式样（附后）
沪 昆 客 专 贵 州 段

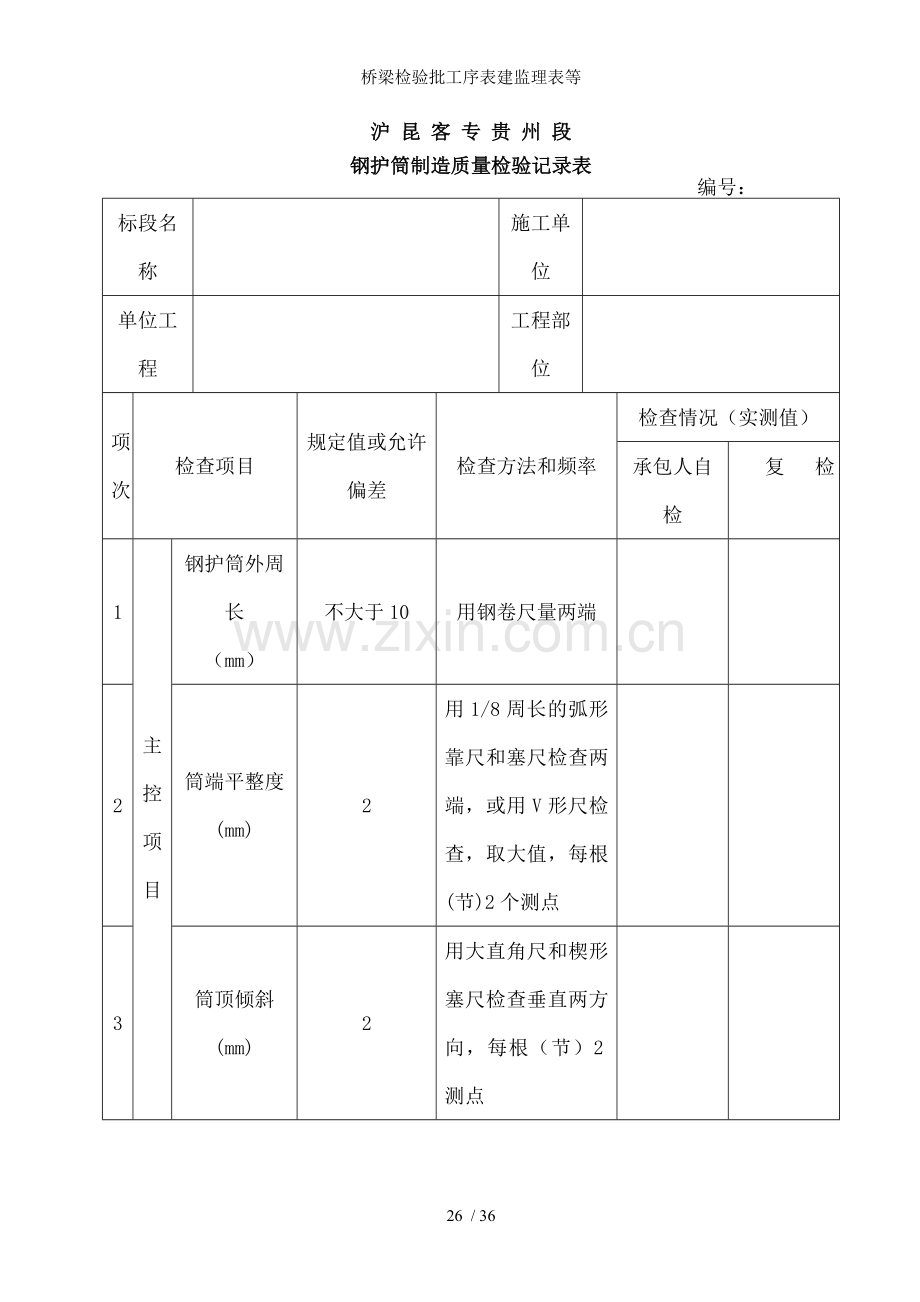

钢护筒制造质量检验记录表
编号：
标段名称

施工单位

单位工程

工程部位

项次
检查项目
规定值或允许偏差
检查方法和频率
检查情况（实测值）
承包人自检
复 检
1
主控项目

钢护筒外周长
（mm）
不大于10
用钢卷尺量两端

2
筒端平整度
(mm)
2
用1/8周长的弧形靠尺和塞尺检查两端，或用V形尺检查，取大值，每根(节)2个测点

3
筒顶倾斜
(mm)
2
用大直角尺和楔形塞尺检查垂直两方向，每根（节）2测点

4
钢护筒纵轴线
弯曲矢高(mm)
0.05%L且不大于30
在平台上转动或拉线用钢尺量每根（节）1个测点

5
筒节对接错牙
(mm)
3
用焊口检测器检查，每根（节）取一大值，每根（节）1个测点

6
焊接

焊缝尺寸与外观
符合设计和规程要求
样板尺，目测10点

超声波检测
超声波探伤100%
探伤仪检测

7
一般项目
筒端椭圆度
（mm）
不大于5
用钢卷尺量管端互相垂直两直径之差每根（节）2个测点

8
钢护筒长度
（mm）
0，+300

结
论
自 检

钢护筒整体尺寸、焊缝尺寸符合要求，焊缝探伤符合要求，该钢护筒合格。

施工负责人： 技术负责人： 质检工程师：
日期： 日期： 日期：
监理工程师
该钢护筒符合设计与相关规范的要求。

监理工程师： 日期：

沪 昆 客 专 贵 州 段
施工测量放样记录表
编号：
标段名称

施工单位

单位工程

工程部位

测量内容与结果

施工单位

测量： 日期： 复核： 日期：
监理单位

测量监理工程师： 日期：
备注

60 / 36
沪 昆 客 专 贵 州 段
钢护筒安装质量检验记录表
编号：
标段名称

施工单位

单位工程

工程部位

项次
检测项目
规定值或允许偏差值
检验方法和频率
实测数据
1
长度（m）
满足设计要求
测量检查

2
外径（mm）
3200

3
倾斜度
1%

4
护筒顶面中心偏差（mm）
100

5
相邻管节管径差（mm）
3

6
护筒底标高（m）
-52.0

7
振动下沉锤型/振动力
APE400B/640t

8
下沉最后贯入度
＜5cm/min

焊
接
焊缝尺寸与外观
符合规程要求
样板尺，目测10点

超声波检测
超声波探伤100%
探伤仪检测

结论
自检

施工负责人： 日期： 技术负责人： 日期： 质检工程师： 日期：
监理工程师

签字： 日期：

沪 昆 客 专 贵 州 段
打入桩施工记录

编号：

工程（标段）名称

施工单位

单位工程

桩顶设计高程

里程与 工点部位

桩基类型

桩的规格

桩设计桩长

桩号
打桩日期
节数
桩入土每米锤击次数（击）
最后阶段

最后桩顶高程（m）
桩位 偏差(mm）
接桩时间
1
2
3
4
5
6
7
8
9
10
送桩 锤击数
落锤高度（m)
平均 贯入度（cm/10击）
设计值（%）
实际 值（%）

作业人：
记录人： 专职质量检查员： 施工技术负责人： 年 月 日

沪 昆 客 专 贵 州 段
钻孔桩钻孔与清孔记录

编号：

工程（标段）名称

施工单位

钻机类型与编号

单位工程

钻孔起讫时间

钻头类型与直径

部 位

桩 号

设计桩顶高程(m)

转盘顶高程(m)

设计桩径

设计孔深（m)

设计孔底高程(m)

护筒顶高程(m)

月 日
时间
工作内容
钻压（t)
转速（r/min)
钻杆长度（m）
钻进（m）
孔底
高程
地质
情况
泥浆
比重
作
业
人
记
录
人
起
止
小计
编号
本次
累计
本次
累计

换钻头记录：第 次换钻头：原钻头高度 m，新钻头高度 m。 记录人： 日期：
第 次换钻头：原钻头高度 m，新钻头高度 m。 记录人： 日期：
第 次换钻头：原钻头高度 m，新钻头高度 m。 记录人： 日期：
清 孔 记 录 记录人： 日期：
开始清孔时间

清孔结束时间

清孔方式

作业人：
注入泥浆比重

清孔结束泥浆比重

清孔后孔径

清孔前孔底高程

清孔后孔底高程

清孔后沉渣厚度

专职质量检查员：

施工技术负责人：

监理工程师：

年 月 日

沪 昆 客 专 贵 州 段
基坑开挖施工记录
编号：
工程（标段）名称

施工单位

单位工程

基坑名称与里程

1．坑底设计高程 ，实际开挖坑底高程 。

2．坑底土壤为 ，承载力为 MPa。

根据钻探（试探）之结果，此土壤在坑底以下尚有 m，再下为

层。

3．地下水位高程 ，坑中水在 年 月 日开始排水时高程为

，排水措施为 。

4．基坑中共 桩 根。桩顶截断处高程：最高 ，最低 。

5． 围堰顶部高程 。

6．其他情况记录：

作业人：
施工单位自检意见：

专职质量检查员： 年 月 日
施工技术负责人： 年 月 日
监理单位意见：

监理工程师： 年 月 日

沪 昆 客 专 贵 州 段
泥 浆 测 试 记 录 表
编号：
标段名称

施工单位

单位工程

工程部位

测试日期时间
试验类型
孔底标高
地质类型
测试项目泥浆指标
比重（g/cm3)
黏度(s)
含砂率(%)
胶体率(%)
pH 值
记录员

审 核： 施工负责人： 年 月 日
注：试验类型按以下情况填写：①孔外造浆；②孔内造浆；③工序检查；④验孔检查。
沪 昆 客 专 贵 州 段
成 孔 检 查 记 录 表
编号： 第 页共 页
标段名称

施工单位

单位工程

工程部位

钻杆编号
名 称
长 度 （m）

备 注

钻盘顶标高 m
钻具1（刮刀钻头长度
m，短钻杆
m，共长 m。）钻头直径 m。
钻具2（滚刀钻头长度
m，配重杆 m，
共长 m）

钻杆实际余长 m

终孔孔底标高 m

拆除钻杆后复测孔底标高 m

混凝土灌注前孔底标高 m

孔底沉渣厚度 m

注：钻杆实际孔底标高= —（钻杆总长—钻盘顶标高—
钻杆余长）=
= m
终孔孔底标高 m。

异形钻杆

风 包

钻 具

钻杆总长

现场技术负责人： 质检工程师：
年 月 日 年 月 日
监理工程师：
年 月 日

沪 昆 客 专 贵 州 段
钢筋镦粗直螺纹丝头质量检查记录表

编号：
标段名称

单位工程

施工单位

工程部位

钢筋级别

连接钢筋直径（mm）

丝头数量

抽检
时间

丝头数量
抽检
数量
连接钢筋螺纹加工质量
检 验
结 论
现 场
技术员
专 职
质检员
监 理
工程师
外观质量牙形秃牙≤一个螺纹周长
螺纹长度
公差+1P
通端螺纹规
旋合长度
止端螺纹环规
旋合长度≤3P

附注： “P”为螺距。

沪 昆 客 专 贵 州 段
钢筋镦粗直螺纹接头质量检查记录表

编号：
标段名称

单位工程

施工单位

工程部位

钢筋级别
Ⅱ级
连接钢筋直径（mm）

检查
时间
检查
节段
检查
数量
接头连接质量
检验
结论
现 场
技术员
质 检
工程师
监 理
工程师
拧紧到位
丝扣外露≤1P

附注： “P”为螺距。

沪 昆 客 专 贵 州 段
水下混凝土浇筑导管水密试压记录
编号：
标段名称

单位工程

施工单位

工程部位

节段编号
节数、长度
试压压力（MPa）
持荷时间（min）
试压结果
（有无渗漏）
试压时间
旁站监理
备注
节数×节长度
累计长度

施工负责人： 质检工程师： 技术负责人：
日 期： 日 期： 日 期：
监理工程师：
日 期：

沪 昆 客 专 贵 州 段
钻孔桩内浇筑水下混凝土记录表
编号： 第 页共 页
标段名称

施工单位

单位工程

工程部位

孔底标高 m，桩顶标高 m，计算混凝土量 m3，导管总长 m，导管节数 节，导管顶初始高程 m，导管底初始高程 m
时 间
混 凝 土
顶面标高
(m)
导管底
标 高
（m）
导 管
埋入深度
（m）
混凝土
数 量
（m3）
导管节数
与 管 长
（节/m）
附 注

气温：

入模
温度：

泥浆
温度：

施工负责人： 技术负责人： 质检工程师：
日 期： 日 期： 日 期：
监理工程师：
日 期：

沪 昆 客 专 贵 州 段
混凝土抗压强度评定表
标段名称

施工单位

单位工程

工程部位

混凝土设计强度

混凝土组数

混凝土试件抗压强度（MPa）

强度值合计（MPa）

平均强度R（MPa）

计算过程：

评定结果：

计算： 时间：
审核： 时间：
审核意见：

专业监理工程师： 时间：
注：本表适用于桥、隧、涵洞、挡墙、房建等各类工程的混凝土抗压强度的评定，并作为检验批或分项工程混凝
土强度检验依据附在相应检验记录表后面。

沪昆客专贵州段

施 工 日 志

标段名称：
工程名称：
施工里程：
施工单位：

开工日期： 年 月 日
竣工日期： 年 月 日
（第 册共 册）

填 写 要 求
一、施工日志是重要的施工技术履历档案，应按单位或单项工程建立，由工程（工点）施工负责人或技术负责人逐日连续填写。
二、要求字迹工整清晰，不得涂改；应采用蓝黑或碳素墨汁笔书写，不得使用其它墨汁书写或电脑打印；“记录”栏中应连续填写，不得出现空白行、段和页；对需要补充的内容应在“备注”栏中书写，对记录问题的地方应在“备注”栏中用“＊”标识并注明纠正和验证情况的记录页码。
三、施工日志记录应详略得当，突出重点，着重记录与工程质量形成过程有关的内容，确保工程质量具有可追朔性。与工程施工和质量形成无关的内容不得写入其中。
四、 其主要内容包括：
1.工程概况；
2.施工期的气候、施工方法、劳动力布置、机械配置、施工操作、施工进度与工程地质变化情况;
3.相关工作记录，如现场取样、检测、测量、施工交底等；
4.工序检查验收情况与结论；
5.每日使用的主要材料规格、数量与检测结果；
6.施工中遇到的重大技术问题，变更设计、主要工程材料代用等所采取的主要措施和效果记录；
7.施工中发生的工程质量事故和处理改进情况记录；
8.停工原因（停工期间重要事件应记录）；
9.各级管理人员检查的有关工程施工或质量要求，施工中发现的问题与相关指令，存在问题与整改情况；
10.施工中采用的新工艺、新材料、新设备、新技术情况；
11.其他与工程施工有关的情况；
12.施工日志中提出的问题纠正和验证记录。
施 工 日 志
第 页共 页
记 录
备注

记录人：

沪昆客专贵州段

监 理 日 记

标段名称：
工程名称：
施工里程：
施工单位：
监理单位：

开工日期： 年 月 日
竣工日期： 年 月 日
（第 册共 册）

填 写 要 求
一、填写内容
1、首页上单独描述本工程的基本概况。主要包括设计概括、主要施工负责人、技术负责人、质检员等。
2、时间：具体到自己每天各种行为（动）的几点几分。比如是何时接受到施工单位人员报验时间的、何时到达目的地的、何时开始关键工序的等。
3、地点：一般为施工现场，但涉与某些事件是在会议室或其他地方时，要写明。
4、气候：记录当天的最高最低气温，阴天、晴天还是雨天要写明。
5、人物：把参与每个关键工序或每件事件检查的相关主要责任人员的名字写清楚（一般人员可以不写）。人员要写其名字全称，不要写简称或职务称谓。
6、按施工先后顺序记录工程形成的全过程：
⑴施工方法、劳力布置、机械配置、施工操作、施工进度和工程地质变化情况。
⑵相关工作记录，如现场取样、检测、测量、量测、技术交底等。
⑶工序检查、隐蔽工程检查验收、见证试验、平行试验、旁站情况与检查验收结论与相关指令。属检测试验项目的，要说明是否合格和报告编号；属于判断是否进行下道工序的，应明确是否可以进行下道工序施工等。验收标准中规定的检查验收工序必须详细填写，过程巡检或重要集体检查或集体监理活动必须填写。
⑷使用的主要材料规格、数量与检测结果。
⑸施工中遇到的重大技术问题、变更设计与采取的主要措施和效果。
⑹施工中发生的工程质量事故和处理改进情况记录。
⑺停工与原因（停工期间重要事件应记录）。
⑻上级领导与监督人员检查意见和采取措施的记录，施工中发现的问题与解决方法，存在问题与整改情况。对提出问题的，要说明主要问题内容、或通知内容、以与对方接受人员姓名。
⑼施工中采用的新工艺、新材料、新设备、新技术情况。
⑽其他与工程监理有关的情况。
上述项目并非每个工程或每天都包含，而是根据实际情况据实填写，突出重点。
二、填写注意要点
1、监理日记是监理人员记录自己每天监理工作的重要履历档案，由监理人员按单位工程或单项工程分别单独填写，并纳入竣工文件。不得几项工程混合或交叉填写。
2、参与工程监理的各级监理人员均应形成个人监理日记，包括监理员、试验员、监理工程师、部门人员到副总监、总监等全部监理工作人员。
3、每个监理人员的监理日记应以日记书写形式如实记录个人岗位工作中与工程监理有关的内容。
4、监理日记的记录要尽量能简明、快捷地反映监理人员每天或对每项工程关键环节的监理过程，确保查阅方便、快捷、全面。
5、监理日记应由每个监理人员分别填写自己每天的监理工作，不得几个监理人员合填写一本，应各自一本监理日记填写；当几个监理人员共同监理一项工程时，不得在一本日记上混合填写或交叉填写，应各自在监理日记中记录自己在该工程监理过程中的一切行为和参加的有关监理活动。
监 理 日 记
第 页共 页
记 录
备 注

记录人

沪昆客专贵州段

监 理 日 志

标段名称：
工程名称：
施工里程：
施工单位：
监理单位：

开工日期： 年 月 日
竣工日期： 年 月 日
（第 册共 册）

填 写 要 求
一、填写内容
1、当日施工情况。
2、当日主要监理工作。
3、其它有关情况。如上级的各种检查、通知或其他重要事项。
二、填写注意要点
1、监理日志是监理组和监理项目部指派专人记录本管段内每天监理工作的实施情况，列入竣工文件存档。监理日志应以监理项目部、监理组管辖范围分别填写。不得几项工程混合或交叉填写。
2、监理组、监理项目部、试验室等相对独立项目单位必须形成本级组织的每天主要工作记录即监理日志。
3、监理日志是监理组、监理项目部和试验室分别根据本级人员与其各管辖单位每天的要事、大事记进行汇总而成，要突出重点和要事，不必写得过细。
监 理 日 志
第 页共 页
记 录
备 注

记录人
