江苏省建筑工程施工质量验收资料MQ建筑幕墙部分.doc

江苏省建筑工程施工质量验收资料MQ建筑幕墙部分
2.1.5
幕墙用硅酮胶质量证明书与性能检测汇总表

序号
规格、牌号
生产厂家
数 量
合格证书编 号
性能检测
报告编号
进场日期
1

2

3

4

5

6

7

8

9

10

11

12

13

14

技术负责人： 质量检查员：

2.3.1

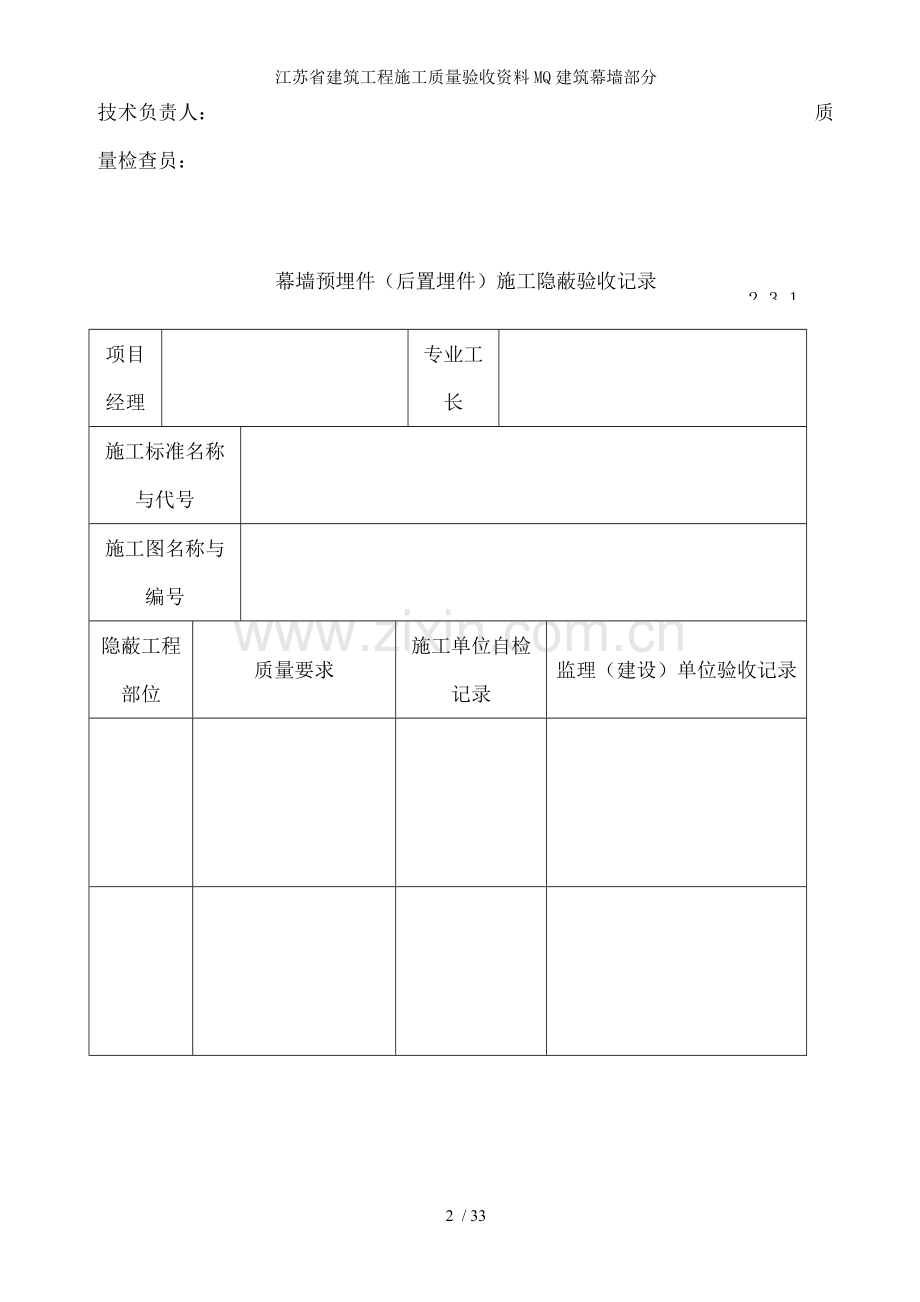

幕墙预埋件（后置埋件）施工隐蔽验收记录

项目经理

专业工长

施工标准名称与代号

施工图名称与编号

隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录

自检结论

施工单位项目技术负责人：
专职质检员： 年 月 日
验收结论

监理工程师:
（建设单位项目负责人）
年 月 日

提 示

幕墙与主体结构连接的预埋件应在主体结构施工时埋设，验收时主要检验预埋件的数量、位置、规格、材料与焊接质量、锚固长度与防腐处理等是否符设计和规范要求。
每幅幕墙应按各类节点总数的5%抽样检验，且每类节点不应少于3个；锚栓应按50/00抽样检验，且每种锚栓不得少于5根。
1、 后置埋件数量、规格、材料应符合设计和规范要求。
2、后置埋件的锚固长度、安装位置与方法应符合设计和规范要求。
3、后置埋件的防腐处理应符合设计和规范要求。

2.3.5
构件连接节点隐蔽验收记录

项目经理

专业工长

施工标准名称与代号

施工图名称与编号

隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录

自检结论

施工单位项目技术负责人：
专职质检员： 年 月 日
验收结论

监理工程师:
（建设单位项目负责人）
年 月 日

提 示
1 预埋件与幕墙连接的检验指标，应符合下列规定：
(1)连接件、绝缘片、紧固件的规格、数量应符合设计要示。
(2)连接件应安装牢固。螺栓应有防松脱措施。
(3)连接件的可调节构造应用螺栓牢固连接，并有防滑动措施。角码调节范围应符合使用要求。
(4)连接件与预埋件之间的位置偏差使用钢板或型钢焊接调整时，构造形式与焊缝应符合设计要求。
(5)预埋件、连接件表面防腐层应完整、不破损。
2 检验预埋件与幕墙连接，应在预埋件与幕墙连接节点处观察，手动检查，并应采用分度值为1mm的钢直尺和焊缝量规测量。
3 锚栓连接的检验指标，应符合下列规定：
(1)使用锚栓进行锚固连接时，锚栓的类型、规格、数量、布置位置和锚固深度必须符合设计和有关标准的规定。
(2)锚栓的埋设应牢固、可靠，不得露套管。
4 锚栓连接的检验，应采用下列方法：
(1)用精度不大于全量程的2%的锚栓拉拔仪、分辨率为0.01mm的位移计和记录仪检验锚栓的锚固性能。
(2)观察检查锚栓埋设的外观质量，用分辨率为0.05mm的深度尺测量锚固深度。
5 幕墙顶部连接的检验指标，应符合下列规定：
(1)女儿墙压顶坡度正确，罩板安装牢固，不松动、不渗漏、无空隙。女儿墙内侧罩板深度不应小于150mm,罩板与女儿墙之间的缝隙应使用密封胶密封。
(2)密封胶注胶应严密平顺，粘结牢固，不渗漏，不污染相邻表面。
6 检验幕墙顶部的连接时，应在幕墙顶部和女儿墙压顶部位手动和观察检查，必要时也可进行淋水试验。
7 幕墙底部连接件的检验指标，应符合下列规定：
(1)镀锌钢材的连接件不得同铝合金立柱直接接触。
(2)立柱、底部横梁与幕墙板块与主体结构之间应有伸缩空隙。空肃宽度不应小于15mm，并用弹性密封材料嵌填，不得用水泥砂浆或其他硬质材料嵌填。
(3)密封胶应平顺严密、粘结牢固。
8 幕墙底部连接的检验，应在幕墙底部采用分度值为1mm的钢直尺测量和观察检查。
9 立柱连接扫检验指标，应符合下列规定：
(1)芯管材质、规格应符合设计要求。
(2)芯管插入上下立柱的长度均不得小于200mm。
(3)上下两立柱间的空隙不应小于10mm。
(4)立柱的上端应与主体结构固定连接，下端应为可上下活动的连接。
10 立柱连接的检验，应在立柱连接处观察检查，并应采用分辨率为0.05的游标卡尺和分度值为1mm的钢直尺测量。
11 梁、柱连接节点的检验指标，应符合下列规定：
(1)连接件、螺栓的规格、品种、数量应符合设计要求。螺栓应有防松脱的措施。同一连接处的连接螺栓不应小于两个，且不应采用自攻螺钉。
(2)梁、柱连接应牢固不松动，两端连接处应设弹性橡胶垫片，或以密封胶密封。
(3)与铝合金接触的螺钉与配件应采用不锈钢或铝制品。
12 梁、柱连接节点的检验，应在梁、柱节点处观察和手动检查，并应采用分度值为1mm的钢直尺和分辨率为0.02的塞尺测量。

2.3.6
幕墙变形缝与墙面转角处的节点构造隐蔽验收记录

项目经理

专业工长

施工标准名称与代号

施工图名称与编号

隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录

自检结论

施工单位项目技术负责人：
专职质检员： 年 月 日
验收结论

监理工程师:
（建设单位项目负责人）
年 月 日

提 示
变形缝节点连接的检验指标，应符合下列规定：
1.变形缝构造、施工处理应符合设计要求。
2.罩面平整、宽窄一致，无凹瘪和变形。
3.变形缝罩面与两侧幕墙结合处不得渗漏。
变形缝节点连接的检验，应在变形缝处观察检查，并应采用淋水试验检查其渗漏情况。

2.3.4
幕墙防火构造隐蔽验收记录

项目经理

专业工长

施工标准名称与代号

施工图名称与编号

隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录

自检结论

施工单位项目技术负责人：
专职质检员： 年 月 日
验收结论

监理工程师:
（建设单位项目负责人）
年 月 日

提 示
１ 幕墙防火构造的检验指标，应符合下列规定：
(1)幕墙与楼板、墙、柱之间应按设计要求设置横向、竖向连接的防火隔断。
(2)对高层建筑无窗间墙和窗槛墙的玻璃幕墙，应在每层楼板外沿设置耐火极限不低于1.00h、高度不低于０.80m的不燃烧实体裙墙。
(3)同一块玻璃不宜跨两面个分火区域。
2 检验幕墙防火构造，应在幕墙与楼板、墙、柱、楼梯间隔断处，采用观察的方法进行检查。
3 幕墙防火节点的检验指标，应符合下列规定：
(1)防火节点构造必须符合设计要求。
(2)火材料的品种、耐火等级应符合设计和标准的规定。
(3)防火材料应安装牢固，无遗漏，并应严密无缝隙。
(4)镀锌钢衬板不得与铝合金型材直接接触，衬板就位后，应进行密封处理。
(5)防火层与幕墙和主休结构间的缝隙必须用防火密封胶严密封闭。
４ 检验幕墙防火节点，应在符合下列规定：
５ 防火材料铺设的检验指标，应符合下列规定：
(1)防火材料的品种、材质、耐火等级和铺设厚度，必须符合设计的规定。
(2)搁置防火材料的镀锌钢板厚度不宜小于１.2。
(3)防火材料铺设应饱满、均匀、无遗漏、厚度不宜小于70。
(4)防火材料不得与幕墙玻璃直接接触，防火材料朝玻璃面处宜采用装饰材料覆盖。
6 检验防火材料的铺设，应在幕墙与楼板和主体结构之间用观察和触摸方法进行，并采用分度值为１mm的钢直尺和分辨率为0.05的游标卡尺测量。

2.3.5
幕墙防雷装置隐蔽验收记录

项目经理

专业工长

施工标准名称与代号

施工图名称与编号

隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录

自检结论

施工单位项目技术负责人：
专职质检员： 年 月 日
验收结论

监理工程师:
（建设单位项目负责人）
年 月 日

提 示
1 玻璃幕墙金属框架连接的检验指标，应符合下列规定：
（1）幕墙所有金属框架应互相连接，形成导电通路。
（2）连接材料的材质、截面尺寸、连接长度必须符合设计要求。
（3）连接接触面应紧密可靠、不松动。
2 检验玻璃幕墙金属框架的连接，应采用下列方法：
（1）用接地电阻仪或兆欧表测量检查。
（2）观察、手动试验，并用分宽值为１mm的钢卷尺、分辨率为0.05的游标卡尺测量。
3 玻璃幕墙与主体结构防雷装置连接的检验指标，应符合下列规定：
（1）连接材质、截面尺寸和连接方式必须符合设计要求。
（2）幕墙金属框架与防雷装置的连接应紧密可靠，应采用焊接或机械连接，形成导电通路。连接点水平间距不应大于防雷引下线的间距，垂直间距不应大于均压环的间距。
（3）儿墙压顶罩板宜与女儿墙部位幕墙构架连接，女儿墙部位幕墙构架防雷装置的连接节点宜明露，其连接应符合设计的规定。
４ 检验玻璃幕墙与主体结构防雷装置的连接应在幕墙框架与防雷装置连接部位，采用接地电阻仪表或兆欧表测量和观察检查。

建筑装饰装修分部 幕墙子分部工程
质量验收记录 3.0
工程名称

结构类型

层 数

施工单位

技术部门负责人

质量部门负责人

分包单位

分包单位负责人

分包技术负责人

序号
分项工程名称检
验批数

施工单位检查评定
验收意见
1

2

3

4

5

6

7

8

9

10

质量控制资料

安全和功能检验（检测）报告

观感质量验收

验

收

单

位
分包单位
项目经理： 年 月 日
施工单位
项目经理： 年 月 日
勘察单位
项目负责人： 年 月 日
设计单位
项目负责人： 年 月 日
监理（建设）单位：
总监理工程师：

（建设单位项目专业负责人） 年 月 日

幕墙子分部工程
3.0
质量验收记录
工程名称

结构类型

层数

总包单位

技术部门负责人

质量部门负责人

分包单位

分包单位负责人

序号
分项工程名称
检验批数
施工单位检查评定
验收意见
１

２

３

４

５

６

７

质量控制资料

安全和功能检验（检测）报告

观感质量验收

验　　收　　单　　位
分包单位
项目经理（签字）：　　　　　　　　　（公章）　　　　　　年　　　月　　　日
总包单位
项目经理（签字）：　　　　　　　　　　　（公章）　　　　　　年　　　月　　　日
设计单位
项目经理（签字）：　　　　　　　　　　　（公章）　　　　　　年　　　月　　　日
监理（建设）单位
总监理工程师（建设单位
项目负责人签字）：　　　　　　　　　　　　（公章）　　　　　　年　　　月　　　日

提　　　示
本表应由建设（监理）单位组织幕墙施工单位、设计单位、总包单位等，对竣工后的幕墙工程与施工技术资料全面检查后做出质量验收意见，也可做为工程能否投入使用的证明文件。
在竣工交付使用时，玻璃幕墙施工单位必须向业主提供１０年保险年限质量证书，保证玻璃幕墙最少１０年不脱落的安全负责的保证书。

3.1
玻璃幕墙分项工程质量验收记录

工程名称

结构类型

检验批数

施工单位

项目经理

技术负责人

分包单位

分包单位负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理（建设）单位评定结果
１

２

３

４

５

６

７

８

９

10

11

12

13

检查结论
项目专业技术负责人：
年　　　月　　　日
监理工程师：
（建设单位项目专业技术负责人）
年　　　月　　　日

3.2
明框玻璃幕墙分项工程检验批质量验收记录

工程名称

检验批部位

施工执行标准名称与编号

施工单位

项目经理

专业工长

分包单位

分包项目经理

施工班组长

序号
50210-2001的规定
施工单位
检查评定记录
监理（建设）单位验收记录
主　　控　　项　　目
１
玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求与国家现行产品标准和工程技术规范的规定。

２
玻璃幕墙的造型和立面分格应符合设计要求。

３
玻璃幕墙使用的玻璃应符合规范规定。

４
玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。

５
各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。

６
明框玻璃幕墙的玻璃安装应符合规范规定。

７
高度超过４m的全玻幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的缝隙，应采用硅酮结构密封胶填嵌严密。

８
点支承玻璃幕墙应采用带万向万头的活动不锈钢爪，其钢爪间的中心距离应大于250。

９
玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。

10
玻璃幕墙应无渗漏。

11
玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。

12
玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密。

13
玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。

3.2
续表
一 般 项 目
１
玻璃幕墙表面应平整、洁净；整幅玻璃的色泽应均匀一致；不得有污染和镀膜损坏。

２
项次
项目（每平方米玻璃表面）
质量要求

１
明显划伤和长度>100的轻微划伤
不允许
２
长度≤100的轻微划伤
≤８条
３
擦伤总面积
≤5002
3
项次
项目（一个分格铝合金型材表面）
质量要求

1
明显划伤和长度>100的轻微划伤
不允许
2
长度≤100的轻微划伤
≤２条
3
擦伤总面积　
≤5002
４
明框玻璃幕墙的外露框或压条应横平竖直，颜色、规格应符合设计要求，压条安装应牢固。

５
玻璃幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。

６
防火、保温材料填充应饱满、均匀，表面应密实、平整。

７
玻璃幕墙隐蔽节点的遮封装修应牢固、整齐、美观。

８
项次
项目（明框玻璃幕墙安装）
允许偏差（）
实测值
１
幕墙垂直度
幕墙高度≤30m
10

30m<幕墙高度≤60m
15

60m<幕墙高度≤90m
20

幕墙高度>90m
25

2
幕墙水平度
幕墙幅宽≤35m
5

幕墙幅宽>35m
7

3
构件直线度
2

４
构件水平度
构件长度≤２m
2

构件长度>２m
3

5
相邻构件错位
1

６
分格框对角线长度差
对角线长度≤２m
3

对角线长度>２m
4

施工单位
检查评定结果
项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论
监理工程师（建设单位项目专业技术负责人）： 年 月 日

3.3
隐框、半隐框玻璃幕墙分项工程检验批质量验收记录

工程名称

检验批部位

施工执行标准名称与编号

施工单位

项目经理

专业工长

分包单位

分包项目经理

施工班组长

序号
50210-2001的规定
施工单位
检查评定记录
监理（建设）单位验收记录
主　　控　　项　　目
１
玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求与国家现行产品标准和工程技术规范的规定。

２
玻璃幕墙的造型和立面分格应符合设计要求。

３
玻璃幕墙使用的玻璃应符合规范规定。

４
玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格、位置、连接方法和防腐处理应符合设计要求。

５
各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。

６
隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于100，厚度不应小于2，托条外端应低于玻璃外表面2。

７
高度超过４m的全玻幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的缝隙，应采用硅酮结构密封胶填嵌严密。

８
点支承玻璃幕墙应采用带万向万头的活动不锈钢爪，其钢爪间的中心距离应大于250。

９
玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。

10
玻璃幕墙应无渗漏。

11
玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡，宽度和厚度应符合设计要求和技术标准的规定。

12
玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确；开启应灵活，关闭应严密。

13
玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。

提　　示

本表适用于玻璃幕墙（隐框、半隐框玻璃幕墙、全玻幕墙与点支承玻璃幕墙）分项工程。
检查数量：每个检验批每100㎡应至少抽查一处，每处不得小于10㎡;对于异型或有特殊要求的幕墙工程，应根据幕墙的结构和工艺特点，由监理单位（或建设单位）和施工单位协商确定。
主控项目
１．材料、构件、组件进场　　检验方法：检查材料、构件、组件的产品合格证书、进专场验收记录、性能检测报告和材料的复验报告。
２．造型和立面分格　　检验方法：观察：尺量检查。
３．玻璃　　玻璃幕墙使用的玻璃应符合下列规定：
a．幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能与安装方向应符合设计要求。
b．幕墙玻璃的厚度不应小于6.0。全玻幕墙肋玻璃的厚度不应小于１２mm。
c．幕墙的中空玻璃应采用双道密封。隐框和半隐框幕墙的中空玻璃应采用聚硫密封胶与丁基密封胶。镀膜面应在中空玻璃的第２或第３面上。
d．墙的夹层玻璃应采用聚乙烯醇缩丁醛（ＰＶＢ）胶片干法加工合成的夹层玻璃。点支承玻璃幕墙夹层玻璃的夹层胶片（ＰＶＢ）厚度不应小于0.76。
e．化玻璃表面不得有损伤；8.0以下的钢化玻璃应进行引爆处理。
f．所有幕墙玻璃均应进行边缘处理。
检验方法：观察；尺量检查；检查施工记录。
４．预埋件、连接件、紧固件　　检验方法：观察；检查隐蔽工程验收记录和施工记录。
５．螺栓与焊接连接　　检验方法：观察；检查隐蔽工程验收记录和施工记录。
６．玻璃下端设托条　　检验方法：观察；检查施工记录。
７．高度超过4m的全玻幕墙　　检验方法：观察；检查隐蔽工程验收记录和施工记录。
８．点支承玻璃幕墙　　检验方法：观察；尺量检查。
９．连接节点、变形缝　　检验方法：观察；检查隐蔽工程验收记录和施工记录。
10．渗漏　　检验方法：在易渗漏部位进行淋水检查。
11．打胶　　检验方法：观察；尺量检查；检查施工记录。
12．开启窗的配件　　检验方法：观察；手板检查；开启和关闭检查。
13．防雷装置　　检验方法：观察；检查隐蔽工程验收记录和施工记录。
一般项目
１．幕墙表面色泽与污染　　检验方法：观察。
２．每平方米玻璃表面质量　　检验方法：观察；用钢尺检查。
３．一个分格铝合金型材的表面质量　　检验方法：观察，用钢尺检查。
４．拼缝　检验方法：观察；手扳检查；检查进场验收记录。
５．密封胶缝　　检验方法：观察；手摸检查。
６．防火、保温材料填充　　检验方法：检查隐蔽工程验收记录。
７．隐蔽节点遮封装修　　检验方法：观察；手扳检查。
８．隐框、半隐框玻璃幕墙安装质量偏差　　检验方法：表中９第１项用经纬仪检查；第２项用水平仪检查；第３项用2m靠尺和塞尺检查；第４项用垂直检测尺检查；第５项用１m水平尺和钢直尺检查；第６、10项用钢直尺检查；第７项用直角检测心检查；第８项拉5m拉通线，用钢直尺检查；第９项用钢直尺和塞尺检查。

3.3
续表
一 般 项 目
１
玻璃幕墙表面应平整、洁净；整幅玻璃的色泽应均匀一致；不得有污染和镀膜损坏。

２
项次
项目（每平方米玻璃表面）
质量要求

１
明显划伤和长度>100的轻微划伤
不允许
２
长度≤100的轻微划伤
≤８条
３
擦伤总面积
≤5002
3
项次
项目（一个分格铝合金型材表面）
质量要求

1
明显划伤和长度>100的轻微划伤
不允许
2
长度≤100的轻微划伤
≤２条
3
擦伤总面积　
≤5002
４
单元玻璃幕墙的单元拼缝或隐框玻璃幕墙的分格玻璃拼缝应横平竖直、均匀一致。

５
玻璃幕墙的密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。

６
防火、保温材料填充应饱满、均匀，表面应密实、平整。

７
玻璃幕墙隐蔽节点的遮封装修应牢固、整齐、美观。

８
项次
项目（隐框、半隐框玻璃幕墙安装）
允许偏差（）
实测值
１
幕墙垂直度
幕墙高度≤30m
10

30m<幕墙高度≤60m
15

60m<幕墙高度≤90m
20

幕墙高度>90m
25

2
幕墙水平度
层高≤3m
3

层高>3m
5

3
幕墙表面平整度
2

４
板材立面垂直度
2

5
板材上沿水平度
2

6
相邻板材板角错位
1

7
阳角方正
2

8
接缝直线度
3

9
接缝高低差
1

10
接缝宽度
1

施工单位
检查评定结果
项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论
监理工程师（建设单位项目专业技术负责人）： 年 月 日
