实验一 运用绘图工具栏绘制图形

一、实验目的
（1）熟悉：AutoCAD的基本功能；AutoCAD2009的经典界面组成；图形文件的创建、打开和保存方法；
（2）掌握： AutoCAD中常用工具栏、光标的使用、选择对象的方法、鼠标三个键的使用以及CAD中的辅助工具等。绘制点对象，直线、射线和构造线，矩形和正多边形，以及圆、圆弧、椭圆和椭圆弧对象的绘制方法；使用多线、多段线和样条曲线绘制图形；多段线编辑的方法。

二、实验内容
1、熟悉AutoCAD 2009的操作界面以及软件基本的操作方法；

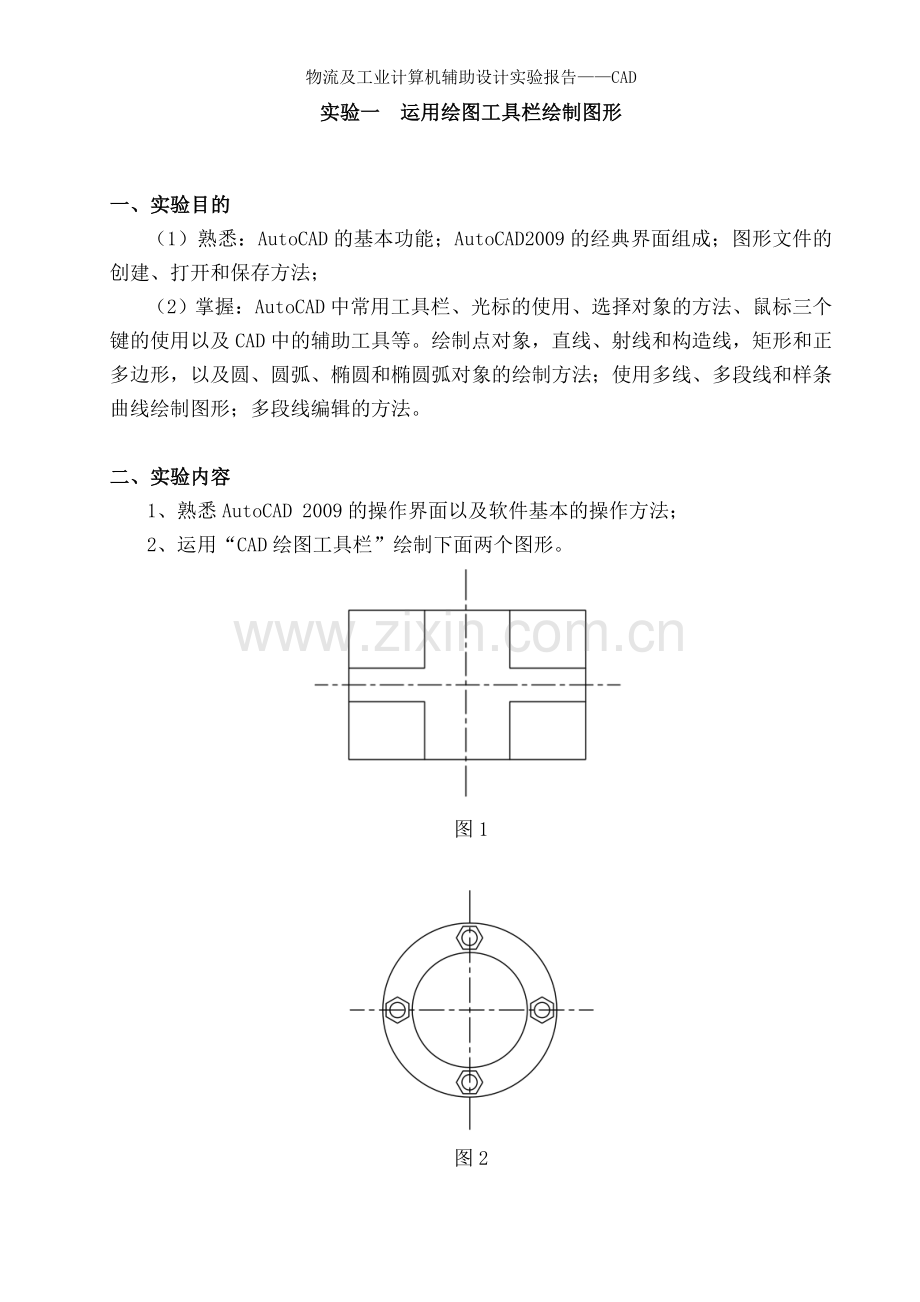

2、运用“CAD绘图工具栏”绘制下面两个图形。
图1
图2
三、实验步骤
绘制图1：
（1）单击“图层”工具栏的“图层特性管理器”按钮，在弹出的图层特性管理对话框中，新建“轮廓层”和轴线层，参数设置如图3所示。
图3
（2）设置“轴线层”为当前图层，单击“绘图工具栏”中“直线按钮”，在绘图窗口中绘制两条相互垂直的线，效果如图4所示。
图4
（3）单击“绘图”工具栏中的“矩形”按钮，以绘制的辅助线的交点为中心，绘制一个矩形，效果如图5所示。
图5
（4）切换“轮廓层”为当前图层，继续执行绘制矩形的命令，仍然以辅助线交点为中心，如图6所示。
图6
（5）将图6中的小矩形进行复制，以轴线为依托，绘制成如图7所示图形。
图7
绘制图2：
步骤及绘制上述图形相似。
（8）单击“图层”工具栏中的“图层特性管理器”按钮，在弹出的图层特性管理器对话框中，新建“轮廓层”和轴线层。
（10）设置“轴线层”为当前图层，单击“绘图工具栏”中“直线按钮”，在绘图窗口中绘制两条相互垂直的线。
（11）单击“绘图”工具栏中的“圆形”按钮，以绘制的辅助线的交点为中心，绘制半径为40的一个圆。
（12）切换“轮廓层”为当前图层，继续执行绘制矩形的命令，仍然以辅助线交点为中心，分别绘制两个半径为30和50的圆。
（13）单击“绘图”工具栏中的“正多边形”按钮，以半径为40的圆及辅助线的交点为圆心，，分别绘制4 外接圆为8的正六边形。
（14）再次执行绘制圆命令，分别以半径为30的圆及辅助线的交点为圆心，绘制4个半径为5的圆，如图8所示。
图8
图9
四、实验结果
图10

实验二 运用面域、图块和外部参照工具绘制图形

一、实验目的
熟练掌握面域的3种布尔运算，并能够设置孤岛和渐变色填充；面域的创建方法；如何设置和编辑图案填充；创建及编辑块；编辑和管理属性块的方法。

二、实验内容
运用“CAD面域、图块和外部参照工具”绘制下面两组图形。
图11
图12
三、实验步骤
（1）先选择绘图工具栏中的“矩形”命令，绘制一个大小适当的矩形，如图13所示。
图13
（2）选择绘图工具栏中的“正多边形”命令，绘制一个大小适当的正五边形，用直线命令，将正五边形的对角点连接起来，并将绘制的正五边形删除，再进行修剪得到五角星如图14所示，依次办法绘制大小不同的五角星，绘制五星红旗。如图15所示。
图14
图15
（3）选择绘图工具栏中的渐变色命令，弹出图案填充和渐变色对话框，在颜色区域内，选择单色，并在相应位置选择要填充的红颜色，并将滑块调至中间位置。
（4）在边界区域内，选择添加拾取点，进入绘图区域，选择要填充的封闭图形，并按确定键，弹出图案填充和渐变色对话框，如图16所示，进行预览，再进行确定，如图17所示。
图16
图17
（5）依照上面的步骤将五角星，填充为黄色。填充效果，如图18所示。
图18
（6）选择绘图工具栏中的正多边形命令，输入边的数目为10，切换到边的命令，指定边的一个端点，再输入边的长度为30，得到边长为30的正10边形。
（7）选择绘图工具栏中的圆命令，再选择三点命令，绘制辅助工具圆。
（8）选择绘图工具栏中的正多边形命令，输入边的数目为5，捕捉圆心，选择内接于圆，输入半径20。
（9）选择绘图标题栏中的圆命令，选择相切、相切、相切命令，得到正五边形的内切圆。选择直线命令，进行相应线段的连接，如图19所示。
（10）选择绘图工具栏中的渐变色命令，弹出图案填充和渐变色对话框，在颜色区域内，选择单色，并在相应位置选择要填充的黑颜色，并将滑块调至中间位置。
（11）在边界区域内，选择添加拾取点，进入绘图区域，选择要填充的封闭图形，并按确定键，弹出图案填充和渐变色对话框，进行预览，再进行确定。
（12）依照上面的步骤相应的区域填充颜色，如图20所示。
图19
图20
（13）选择绘图工具栏中的正多边形命令，输入边的数目为7，切换到边的命令，指定边的一个端点，再输入边的长度为37.5，得到边长为37.5的正7边形。
（14）选择绘图工具栏中的正多边形命令，输入边的数目为3，切换到边的命令，指定边的一个端点，再用捕捉的方式，帮助捕捉另一个端点，得到正3边形，依次按照此方法，绘制7个正3边形。
（15）选择绘图标题栏中的圆命令，选择三点命令，得到需要的圆，如图21所示。
（16）选择绘图工具栏中的渐变色命令，弹出图案填充和渐变色对话框，在颜色区域内，选择单色，并在相应位置选择要填充的颜色，并将滑块调至中间位置。
（17）在边界区域内，选择添加拾取点，进入绘图区域，选择要填充的封闭图形，并按确定键，弹出图案填充和渐变色对话框，进行预览，再进行确定。
（18）依照上面的步骤相应的图形进行颜色的填充，如图22所示。
图21
图22

四、实验结果对于本次实验结果如图23，图24，图25，图26，图27所示。
图23
图24
图25
图26
图27

实验三 运用修改工具栏编辑图形

一、实验目的
熟练掌握删除、复制、镜像、移动、对齐、偏移、阵列、旋转、延伸、倒角、圆角、拉伸、打断、合并、分解等命令编辑对象的方法，以及综合运用多种图形编辑命令绘制图形的方法；用夹点编辑图形对象，可对图形进行拉伸、移动、旋转、缩放和镜像。

二、实验内容
运用“CAD修改工具栏”绘制编辑下面两个图形。
图28
图29
三、实验步骤
（1）单击“绘图”工具栏中的“圆形”按钮，以绘制的辅助线的交点为中心，绘制一个圆。
（2）将该圆进行三等分划分。
（3）对该圆实行镜像处理，绘制成成另外三个圆。
（4）在外围的三个圆中的两个圆之间，确定另外一个圆，使之及那两个圆相切，最后进行打断，修剪。
（5）最后进行镜像处理，结果如图30所示。
图30
（6）在绘图窗口中绘制两条相互垂直的线，确定图的位置。
（7）以其中一根轴线为对称线，单击“圆”的按钮确定一个圆，打断四分之三，并进行修剪。
（8）点击“矩形”按钮，确定一个正方形，使其一部分及圆的四分之一处先连。
（9）依照此步骤，减少线长和半径，再次确定及上述步骤相似的图形。
（10）最后进行镜像处理，结果如图31所示。
图31
四、实验结果
对于用删除、复制、镜像、移动、对齐、偏移、阵列、旋转、延伸、倒角、圆角、拉伸、打断、合并、分解等命令编辑对象，其成果图32，图33所示
图32
图33
实验四 绘制表格、文字和尺寸标注

一、实验目的
（1）了解：尺寸标注的规则和组成；“标注样式管理器”对话框的使用方法；编辑
（2）熟练掌握：创建文字样式，包括设置样式名、字体、文字效果；使用文字控制符和“文字格式”工具栏编辑文字；创建表格方法以及如何编辑表格和表格单元；设置表格样式，包括设置数据、列标题和标题样式；创建尺寸标注的基础以及样式设置的方法；各种类型尺寸标注的方法，其中包括长度型尺寸、半径、直径、圆心、角度、引线和形位公差等。

二、实验内容
练习绘制表格、文字和尺寸标注，实例如图34、图35、图36、图37所示。
图34
图35
图36
图37

三、实验步骤
（1）在工具栏点击绘图选项，绘制一个149。的角度，在标注选项里面进行选择标注，结果如图38所示。
图38
（2）工具栏点击“绘图”选项，绘制一个39。圆弧，在标注选项里面进行选择标注，结果如图39所示。
图39
（3）工具栏点击“绘图”选项，输入“直线”命令，绘制一个图形，在标注选项里面进行选择标注，结果如图40所示。
图40
（4）工具栏点击“绘图”选项，输入“直线”命令，绘制两根交叉的图形，在标注选项里面进行选择标注，结果如图41所示。
图41
（5）工具栏点击“绘图”选项，输入“直线”命令，绘制两根交叉的图形，在标注选项里面进行选择标注，结果如图42所示。
图42
四、实验结果
对于绘制表格、文字和尺寸标注的操作，其结果如图43所示。
图43

实验五 创建图层，建立样板图

一、实验目的
掌握新图层的创建方法，包括设置图层的颜色、线型和线宽；“图层特性管理器”对话框的使用方法，并能够设置图层特性、过滤图层和使用图层功能绘制图形。

二、实验内容
（1）创建图层。
打开CAD菜单栏中的“图层特性管理器”，创建如图44所示的若干图层。
图44
（2）运用图层绘制图形。
运用所创建的图层，绘制下面两个图形，图层规定见图中文字提示。
图45
图46

三、实验步骤
（1）打开CAD菜单栏中的“图层特性管理器”，根据实验内容的要求，创建如图47所示的若干图层。
图47
（2）单击“绘图工具栏”中的“直线”按钮，在绘图窗口中绘制两条相互垂直的线。
（3）单击“绘图工具栏”中的“圆”按钮，以两条垂直的线为轴线，在绘图窗口中绘制两个同心圆。
（4）选择绘图工具栏中的“正多边形”命令，以两条垂直的线为轴线，绘制一个大小适当的正五边形，用“直线”命令，将正五边形的对角点连接起来，并将绘制的正五边形删除，再进行修剪得到五角星。
（5）在标注选项里面进行选择标注，如图48所示。
图48

（6）根据步骤（5），对实验一的图形进行标注，如图49所示。
图49

四、实验结果
根据要求，做完此次实验，已掌握新图层的创建方法，包括设置图层的颜色、线型和线宽；“图层特性管理器”对话框的使用方法，并能够设置图层特性、过滤图层和使用图层功能绘制图形，此次成果如图50，图51所示。
图50
图51
实验六 绘图综合练习
一、实验目的
熟练掌握CAD综合绘图知识，培养工程制图能力。

二、实验内容
运用CAD综合绘图知识绘制图52，图53。
图52
图53
三、实验步骤
（1）选择绘图工具栏中的矩形命令，绘制长度为525，宽度为200的矩形。
（2）以步骤1中绘制得到的矩形左下角角点为直线的一个端点，绘制直线，输入另一个端点的坐标（25，25），得到辅助直线工具，再选择矩形命令，先设置矩形半径为22的圆角，再绘制长度为475，宽度为150的矩形。
（3）捕捉矩形最下边长的中心点，绘制一个长度为500的直线。再选择绘图工具栏中的椭圆命令，用中心点、半轴、半轴，绘制水平半轴长度为210，垂直半轴长度为250的椭圆。依照此方法，再绘制水平半轴长度为190，垂直半轴长度为230的另一个椭圆。
（4）选择绘图工具栏中的构造线命令，选择偏移命令，选中步骤3中绘制的长度为500的直线，左右个便宜126，得到想要的交点。
（5）选择绘图工具栏中的直线命令，进行马桶把手大小的自由绘制。
（6）进行相关的修剪，达到想要的效果，如图54。
图54
（7）选择绘图工具栏中的圆命令，指定圆心，绘制半径为11.5的圆。
（8）选择绘图工具栏中的正多边形命令，输入变得数目为6条，捕捉步骤1中绘制的圆心，作为正多边形的中心点，选择内接于圆命令，输入半径7，得到正多边形。
（9）选择绘图工具栏中的直线命令，捕捉步骤1中绘制的圆心，绘制长度为15的直线。以直线的另一个端点为圆心，分别绘制半径为49、43的圆。
（10）选择绘图工具栏中的构造命令，选择角度命令，再选择参照命令，将步骤3中绘制的直线分别向左和向右进行角度为-50度和35度的偏移。
（11）选择绘图工具栏中的圆命令，再选择相切、相切、半径，绘制半径为11、10的两个圆。
（12）进行相关的修剪，达到想要的效果，如图55。
图55

四、实验结果
对于前面所学的知识，必须能加以利用综合。因此，此次综合前面所学的知识，画出了这两幅图，如图56所示。
图56
