Assistant使用说明

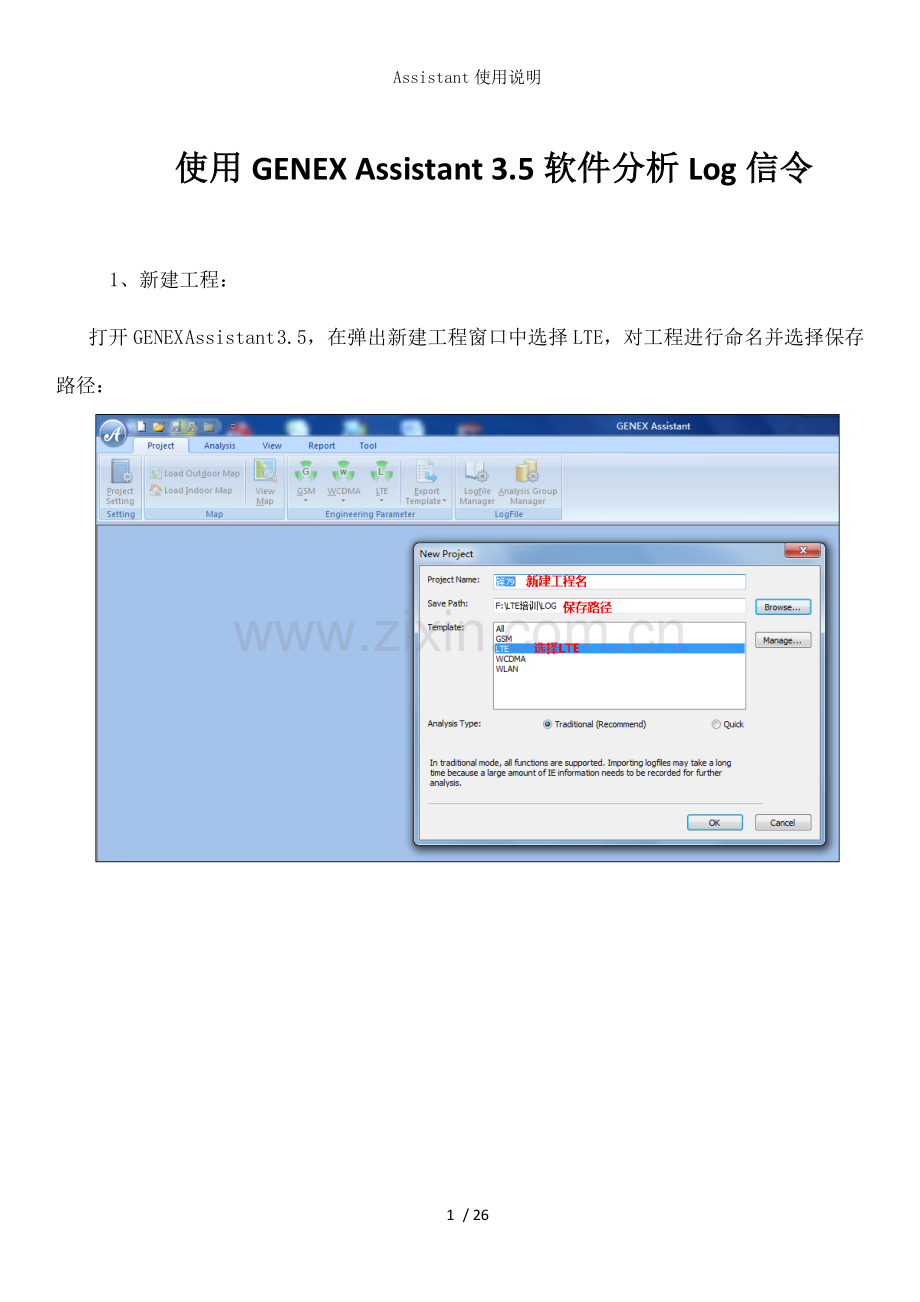

使用GENEX Assistant 3.5软件分析Log信令

1、新建工程：
打开GENEX Assistant 3.5，在弹出新建工程窗口中选择LTE，对工程进行命名并选择保存路径：

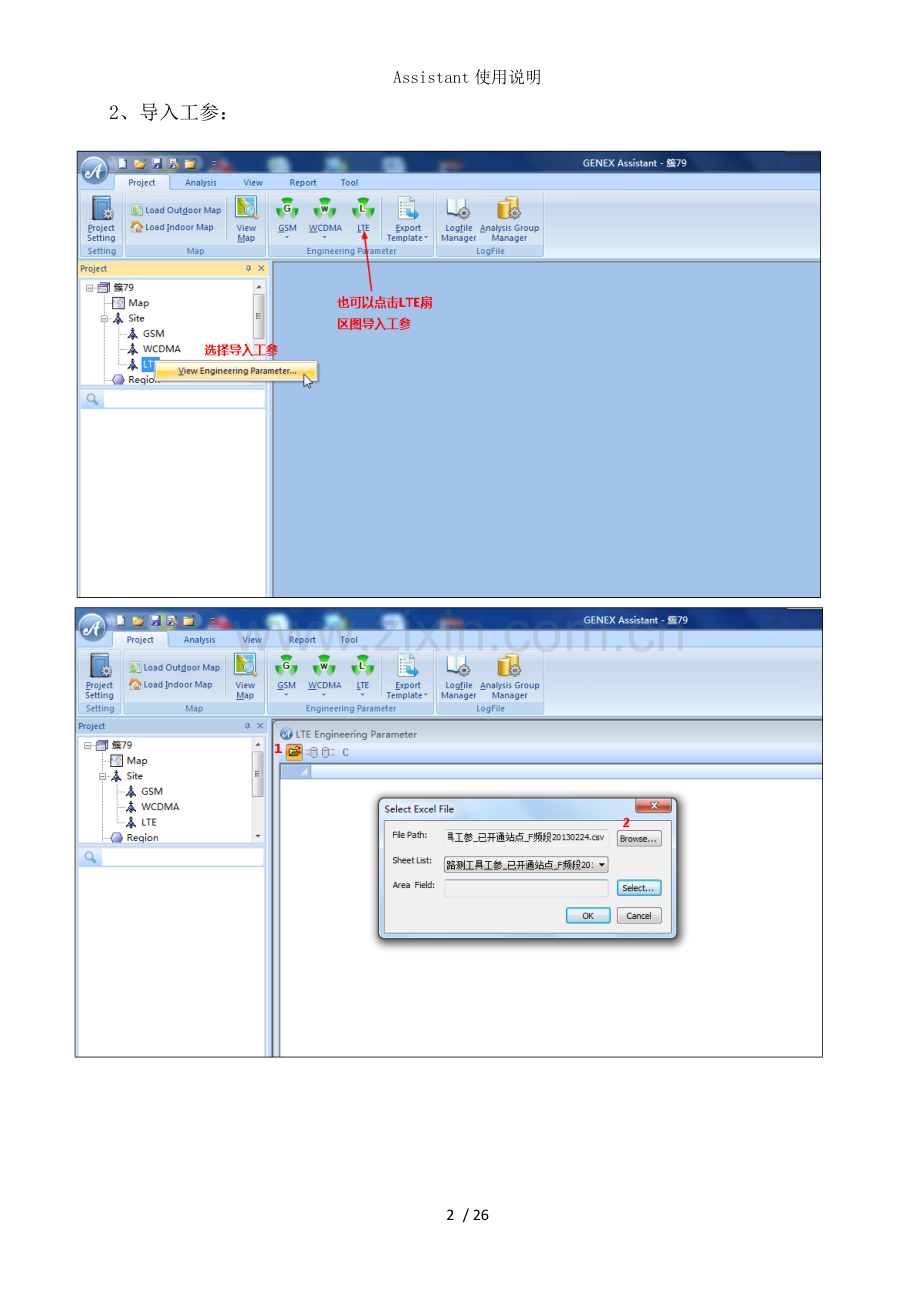

2、导入工参：

3、导入LOG：

4、解压LOG：

解压后弹出窗口：

5、KPI指标导出：

显示KPI列表：

6、阈值设定：

修改后：

SINR阈值设置：

其他指标阈值调整如RSRP、SINR，可根据DT指导文档进行调整；
7、调整图层：

调整后：

8、异常事件分析：
将异常事件拖入图层中，右侧图层标示Event Layer中会显示异常事件及对应的出现次数：

双击某个异常事件，在弹出的对话框中点击确定，即弹出分析窗口：

可根据个人分析习惯对分析窗口进行调整：

调整后如下：

9、GENEX Assistant后台KPI统计自定义设置操作：
以覆盖率为例：
项目
指标定义
覆盖率I
RSRP>-110dBm&SINR>-3dB比例
1）打开GENEX Assistant新建工程后，点击<Tools>,下拉菜单中选择<custom KPI>,如下图

2）进入<custom KPI>界面，点击左下角<Add>,选择点击<counting KPI>，如下图：

3）通过设置公式：覆盖率=分子/分母；其中分子={-110dbm<RSRP<0dbm}and
{-3db<SINR<50db}的个数；分母={-150dbm<RSRP<0dbm}and
{-20db<SINR<50db}的个数
设置如下图：
分子设置：进行<counting KPI>界面后，在name里命名，然后点击<Add >,进行指标定义，选择下拉菜单<IE>

点击<IE>进行里面进行指标 Serving RSRP选择设置，设置好后点击OK。

在Condition里面会显示刚才RSRP设置范围，然后点击<and>键，再点击<IE>,
在里面选择PCC SINR 设置，设置后点击ok

在Counting Rule界面，可看到刚刚设置Serving RSRP 和PCC SINR的阀值范围情况，然后点击<Edit Action>

进入<Counting Operation Expression>界面，设置如下，然后点击OK

在回到Counting Rule界面，点击0K

在回到<counting KPI>界面后，点击OK,分子设置完成。

分母设置：同分子只是设置阀值范围不同，其他一样。
如下：

不同的RSRP和SINR阀值范围设置;

Edit Action 设置：

点击OK，分母设置完成

4）覆盖率显示设置，公式覆盖率=分子、分母

在<custom kpi>界面，桌下角的ADD 菜单选择<calculation KPI>

在<calculation KPI>界面，Name 命名。Data Type选择Float;unit选择%；然后点击Add键，

编辑覆盖率公式，点击OK

回到<calculation KPI>界面，点击0K，指标自定义完成。

在Custom KPI界面的 Group 下拉菜单里选择<Custom>,可以看到刚刚设置的指标，然后点击OK，保存设置。

之后一定要保存：

然后重新运行数据即可跑出结果：

10、簇优化报告中使用指标输出：
Ø 指标对比中：各种率的统计由KPI Result中导出：双击某个率，对应的计算公式及分子分母可以在下方呈现：

Ø 优化指标对比图输出（如下图）：
下图为EXCEL制作，Assistant不能直接输出该图

该图输出步骤如下：
1）分别对优化前后同一指标按照下图1、2、3步骤进行，将生成指标保存为一个CSV格式文档（第3步）；

2）之后利用EXCEL输出对比图。
Ø Ø 优化前后波形对比图
如下图所示：

该图中包含RSRP、SINR和PDCP Throughput，数据从前台导出，然后删除上述3指标中的空值（即最后表中上述3项指标没有为空的单元格），最后使用Excel制作该表。
