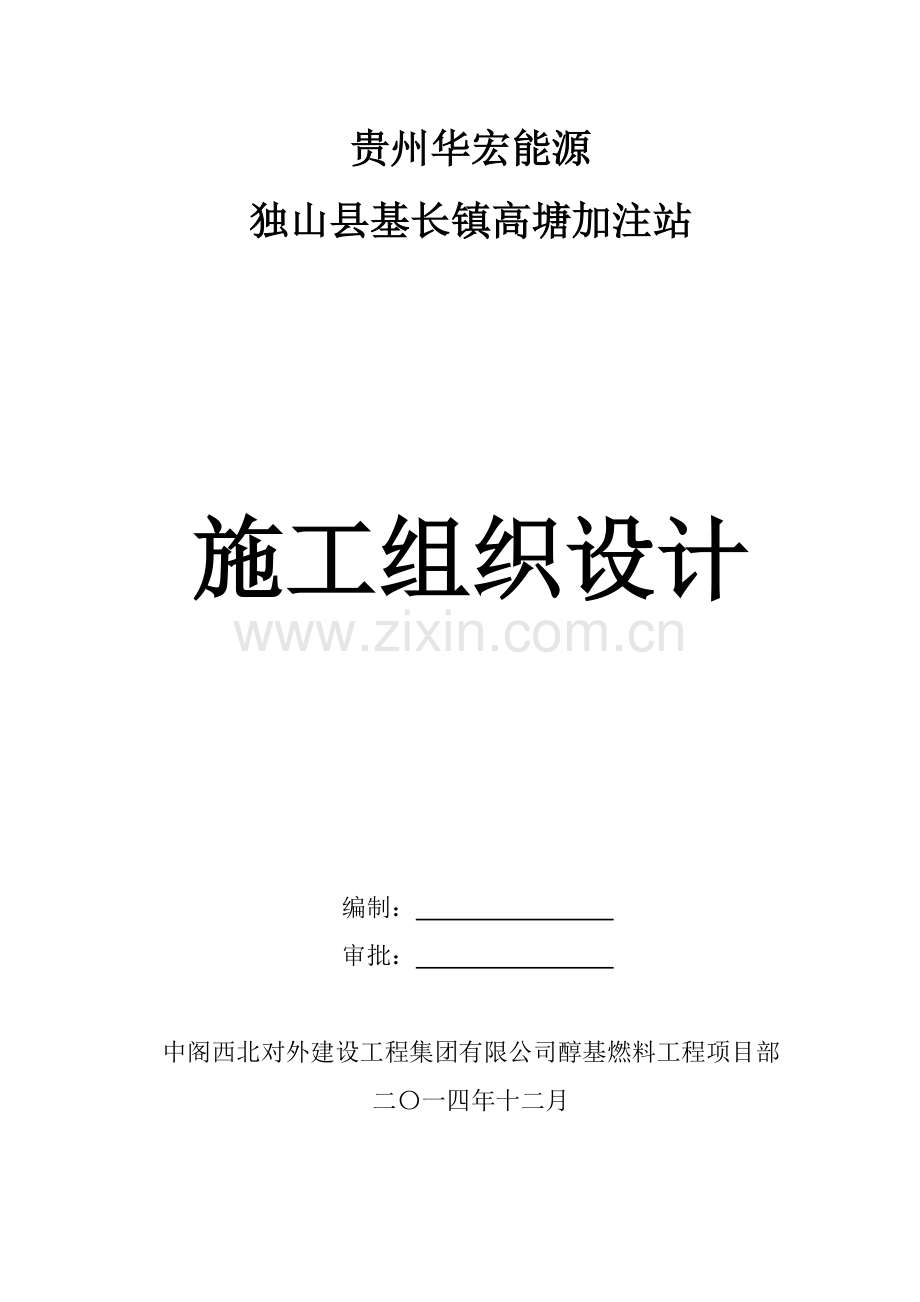

贵州华宏能源独山县基长镇高塘加注站--施工组织设计.doc

贵州华宏能源
独山县基长镇高塘加注站

施工组织设计

编制：
审批：

中阁西北对外建设工程集团有限公司醇基燃料工程项目部
二〇一四年十二月
目录
第一章 编制依据 1
第二章 工程概况 1
1 . 1 概述 1
1 . 2 工程概况 1
第三章 施工部署 1
3 . 1 施工指导思想 1
3 . 2 管理目标 2
3 . 3 施工组织机构 2
3 . 4 项目管理组织机构设置 2
3 . 5 项目主要人员及职能部门职责 2
3 . 6 施工组织及任务划分 3
第四章 工程施工方案 4
4 . 1 施工程序 4
4 . 2 施工准备工作 4
4 . 3 清淤施工方案 5
4 . 4 土建工程施工方案 7
4 . 5 安装工程施工方案 12
第五章 保证生产的安全施工方案 27
5 . 1 预防措施 27
5 . 2 现场安全一般要求 28
5 . 3 雨季汛期工期保证措施 29
第六章 现场文明施工 31
第七章 HSE 管理措施 32
7. 2 HSE 方针 32
7. 2 HSE 目标 32

第一章 编制依据

1 、《 独山县加油站工程施工备案合同》 和图纸。
2 、国家现行的法令、法规，地区颁发的安全、消防、环保、文物等管理规定。
3 、施工验收规范和标准。
第二章 工程概况
1 . 1 概述
独山县上司镇打吉加注站位于独山县上司镇打羊村打吉组，工程建设包括站房等土建，水电安装、阻隔防爆（撬装式）加油设备安装、附属电气安装。
1 . 2 工程概况
工程名称：贵州华宏能源开发有限责任公司独山县打吉阻隔防爆（撬装式）车用燃料加注站
1 、建设地点：独山县上司镇
2 、工程内容：土建、平场、围墙、站房、阻隔防爆撬装加注设备购置安装调试、三防设施配套工程等。
3 、施工工期：120 天
第三章 施工部署
3 . 1 施工指导思想
坚持质量第一、安全第一的方针，认真贯彻质量健康安全环境管理体系；遵循施工工艺，采用先进的施工技术和科学管理方法，保证重点，统筹安排，实现均衡、连续施工，合理组织施工，降低工程造价，创建优质工程。
3 . 2 管理目标
实现工程“高标准、高质量、高效益、高速度”的管理目标，保证工程质量、施工进度、安全生产、文明施工、环境保护符合相关规定。
日历工期目标：120 天。
质量目标：所有施工项目的质量检验批、分项工程、分部工程验收合格率均达到100%，单位（子单位）工程一次性验收合格。
健康安全环境目标：使全体参建人员的健康得到充分保证，岗前体检率100 % ; 无工伤事故，环保事故为零。
工程保修：工程质量保修1年。
3 . 3 施工组织机构
根据建设工程施工备案合同的要求，针对本工程的总体施工组织部署原则，我公司设置了机构完善、制度齐备、责任明确、精干高效的项目管理体系，按项目法组织施工，建立一整套完善的项目管理组织和文件，设立项目管理机构，科学合理的组织协调公司各参建队伍，确保工程按期完工。
3 . 4 项目管理组织机构设置
项目部设置本着精干、高效、平衡、协调、系统、一专多能的原则，设项目经理一名，项目工程师一名，施工队长二名。
各班组由公司选派精干人员组成，统一组织协调工作。
3 . 5 项目主要人员及职能部门职责
项目经理：是施工项目的组织者和领导者，对工程的质量、进度、成本和安全( HSE ）负责。贯彻执行党和国家的政策、法规、法令、上级主管部门和公司的有关管理制度。严格履行经济合同，保证承包工程任务的全面完成。搞好项目管理工作，合理安排人力，坚持按劳分配原则，充分调动职工积极性。推进技术进步和管理现代化，提高工程质量，保障安全生产，坚持文明施工，争取经济效益。协调项目各部门、各单位的上作关系。审定项目的质量奖惩制度，审批质量奖惩报告。审定项目的HSE 奖惩制度，审批HSE 奖惩报告。负责施工计划的审定和执行，确保按期完成施工任务。负责项目成本的控制，严厉节约，反对浪费，降低工程成本。审核项目组织机构和人员组成，审定施工作业队伍。项目总工程师：执行项目经理的决策和部署。全面负责项目技术工作，检查、监督各施工单位施工操作规程和工程的质量，组织召开工程技术会议。组织技术攻关，对施工技术问题全面负责。组织好有关技术规程、技术标准的贯彻执行。制定工程质量目标，审核施工组织设计和重点、难点施工方案。组织质量工作会议，分析和解决各种质量问题。对违反技术要求、操作规程和各项管理制度者，予以制止、纠正和批准处理决定。组织竣工资料的编写和整理。
3 . 6 施工组织及任务划分
1 、施工组织原则
针对本加油站工程的施工特点，在劳动组织上，根据本工程实际工程量和工期计划，合理配置各项资源，组建施工作业机组。施工作业机组的人员、机具设备配置实行动态管理，既要保证任务按期完成，也要保证连续施工，尽量减少现场高峰人数，避免窝工现象发生。为此，我们将在保证土建施工进度的前提下，合理配置调遣工艺、电气安装机组，重点安全施工，以保证工程施工全面、有序、协调、连续、快速进行，保证施工与生产同步进行，满足施工计划要求。
2 、施工组织方法
为实现合同条件的要求，根据工程量和合同工期安排施工队伍。本工程计划投入15 人左右的土建施工班组（其中包括模板工、钢筋工、砼工以及装修工）, 另外如果工程需要，水电安装或者其他零星工程可从当地随机调配。根据现场情况，各小组之间实行动态管理，机动协调，相互配合，避免出现窝工现象。
3 、施工组织重点
做好全面、细致、有效、充分的施工前期准备工作，除人员培训和设备配置外，提前协调业主和当地政府接通临时用水用电问题以及场地内各种电缆的拆移问题。
采用灵活多样的施工组织，强化项目协调管理，针对实际，采取合理有效的组织方式，确保综合施工进度顺利进行。
加强焊接、防腐质量管理，明确质量保证体系和措施。
加强HSE 管理，制定切实可行的具体措施，并贯彻到人、贯彻到施工全过程。

第四章 工程施工方案
4 . 1 施工程序
施工程序本着“先土建，后工艺”、“先地下、后地上”、“先高空、后地面”、“先里后外”等原则，避免自己给自己设下障碍。根据具体情况安排各工序衔接，合理安排预制施工，避免盲目抢进度。
在土建施工期间，安装工程可先进行部分工作量预制，待部分土建工程完成后，安装具备施工条件时，安装与土建工程可进行交叉作业。
4 . 2 施工准备工作
1 、电源、水源均按建设单位指定位置引入施工现场。
2 、测量原地貌标高及给原地貌图。
3 、平整场地。
4 、修整施工现场内道路，保证道路畅通。
5 、搭设临时用房。
6 、组织各专业、各班组熟悉施工图纸及规范等有关资料，及时解决发现的问题。
4 . 3 清淤施工方案
4.3.1、基底处理
（1）场地回填应先清除基底上垃圾、草皮、树根，排除坑穴中积水、淤泥和杂物，验收基底标高。
（2）当填方基底为耕植土或松土时，应将基底充分夯实和碾压密实。
（3）当填方遇有水或含水量大的松土时，应采取排水疏干措施，或将淤泥全部换出，抛添石片，填砂砾石，翻松，掺石灰等措施进行处理。
4.3.2、机械填土方法
（1）推土机填土：
a 填土应由下而上分层铺填，每层虚铺厚度不宜大于30㎝，大坡度推填土，不得居高临下而不分层的一次堆填。
b 推土机运土回填，可采取分堆集中，一次运送方法，分段，距离约为10—50m，以减少运土漏失量。
c 土方堆至填方部位时，应提起一次铲刀，形成堆土，并向前行驶0.5—1.0m，利用推土机后退时将土刮平。
d 采用推土机来回行驶进行碾压，履带应重叠一半。
e 填土程序宜采用纵向铺填程序，从挖土区段至填土区段，以40—60m距离为宜。
(2)铲运机填土:
a 铲运机铺土，铺填土区段，长度不宜小于20m，宽度不宜小于8m。
b 铺土应分层进行，每次铺土厚度不大于30—50㎝，每层铺土后，利用空车返回时将土刮平。
c 填土程序一般尽量采取横向或纵向分层卸土，以利行驶时初步压实。
(3)汽车填土：
d 自卸汽车为成堆卸土，需配以推土机推土、摊平。

太干时，应洒水湿润后，继续回填，以保证上、下层接合良好。
e用铲运机及运土工具进行压实，铲运机及运土工具的移动须均匀分布于填筑层的全面。
（6）压实排水要求：
a 填土层如有地下水或滞水时，应由四周设置排水沟和集水井，将水位降低。
b 已填好的土如遭水浸，应把稀泥铲除后，方能进行下一道工序。
c 填土区应保持一定横坡，或中间稍高两边稍低，以利排水，当天填土，应在当天压实。
4.3.4、填方的质量控制
（1）填方施工过程中应检查排水措施、每层填筑厚度、含水量控制和压实程度。
（2）对有密实要求的填方，在夯实或压实之后，要对每层回填土的质量进行检验，一般采用环刀现场取样测定土的干密度，求出土的密实度，符合设计要求后，才能填筑上层。

4 . 4 土建工程施工方案
4 . 4 . 1 施工准备
落实材料采办计划，根据工程进度安排提出。
编制设备人员进场计划。
4 . 4 . 2 工程测量
1 、按工程测量规范及设计要求施工。
2 、建立三级导线精度的平面控制网，利用建筑坐标系统建立施工测量方格控制网作为首控网。
3 、测边时应在成像清晰和气象条件稳定时进行，雨雪和大风天不宜作业，反光镜背景方向有反射物时，应在反光镜后方遮上黑布。
4 、测距过程中，当视线被遮挡出现粗差时，应重新启动测量。当观测数据超限时，应重测整个测回。当观测数据出现分群时，应分析原因，采取相应措施重新观测。
5 、水准测量两次观测高差较差超限时应重测，当把重测结果与原测结果分别比较后，较差均不超过限值时，应取三次结果的平均数，内业计算应符合规范要求。
6 、测量必须闭合，经监理及设计等部门验核后方可进入下道工序。
4 . 4 . 3 场地整平土石开挖
a.石方开挖方式：履带式液压岩石破碎机
b.土方开挖方式: 挖掘机
4 . 4 . 4 站房及柱基础
1 、基础
人工开挖基槽，机械开挖，保证开挖尺寸、标高。完成后请有关部门进行验槽，采用钎探检验地基承载力是否满足设计要求。毛石基础的原材料、砂浆标号要符合设计要求。砌第一层石块时，基底要坐浆。石块大面向下。选择比较方正的石块在转角上。每层石块坐浆砌筑，灰缝厚度宜为20~30mm ，砂浆应饱满。基础的最上一层石块，宜选择比较大的毛石砌筑。
2 、主体砌筑
主体砌筑采用砖的材质、砂浆标号要符合设计要求。砌筑前做好准备工作，弹线、摆样、立皮数竿。一砖半厚以上的墙要双面拉线，砌筑采用“三一”砌法，水平和竖缝要保证8~10mm ，水平砂浆饱满度不低于80 ％。留搓及转角应沿墙高每50cm 设2A6 水平拉结筋，每边伸入墙内不少于Im 。砖墙每天砌筑不应超过1 . 8m , 墙的洞口、预埋件等应正确留出。墙身采用2cm 厚1 : 2 水泥砂浆内加3 -5 ％防水剂防潮层。
3 、钢筋、砼、模板
钢筋的材质、砼的原材料，标号要符合要求，钢筋要洁净，铁锈要在使用前清除干净。钢筋制作形状、尺寸要正确，平面没有翘曲不平现象。弯曲处不能有裂缝。钢筋绑扎要牢固，钢号、直径、根数、间距、位置要正确，钢筋接头位置及搭接长度要符合要求。砼保护层要符合要求。
模板及其支承结构的材料、质量，应符合设计规范要求。模板及支撑应有足够的强度、刚度和稳定性，模板内侧要平整，接缝要严密．不得漏浆。模板安装后要检查各部构件是否牢固，在浇筑砼过程中经常检查，发现变形、松动及时修整加固。固定在模板上的顶埋件和预留洞必须牢固，位置正确。
浇筑前木模板要浇水湿润，浇筑砼时，应注意防止砼的分层离析，浇筑时高度不宜大于2m ，浇筑竖向结构扮前，底部应填50 一100mm 厚与砼成分相同的水泥砂浆，采用机械振捣，注意边、角要捣实。施工缝位置要符合规定。
4 、屋面
屋面工程防水等级为Ⅱ级，防水层最低使用年限为15年。檐和雨蓬模板全部采用木模板，木板下设架杆做立顶。立顶长从室外地平至挑檐或雨蓬下，间距为1 . 5 米，架杆设水平拉杆2 道（挑檐），转角处设斜拉一道。拉杆采用6 米架杆，搭接长度不小于500mm。屋面采用苯板保温、炉渣找坡，坡度末≮2%。找平层厚度≮3cm ，防水采用高分子聚合物卷材。
5 、地面
地面将原土采用振动压路机压实，特别是基坑附近的土要分层夯实。
基层要平整、密实，碎石垫层厚度、密实度要符合要求，采用中砂灌缝，用水洒实。素砼垫层表面要平整，标高、坡度符合设计要求。严禁在混凝土表面散素水泥压光，要在原有混凝土上用木抹抹平，待混凝土终凝后抹灰。
按设计要求铺设混凝土地面随打随抹，严禁在混凝土表面散素水泥压光，要在原有混凝土上抹灰随打随抹，一般要压三遍。
6 、装饰工程
室内外抹灰
抹灰顺序从上至下有里至外。
抹灰前先将墙面清理干净，并浇水湿润。
按设计要求抹灰，各层抹灰之间预留适当间隔，间隔以6小时为宜。抹灰接茬处要留成45 度斜坡，避免出现凸凹不平现象。两层抹灰留茬应相互错开，避免墙面渗漏。
外墙抹灰打底应一遍完成，打底完后再抹第二遍面层。
门窗洞口抹灰要添实缝隙，防止空鼓。
内墙阳角处、门窗阳角地面以上2米范围内，面层抹灰采用混合砂浆，宽度不小于50 毫米。防止压阳角破坏。
待墙面抹灰干后，进行装饰工程。
瓷砖涂料
仿瓷涂料要厚薄均匀颜色一致，无明显刮痕、无开裂现象。外墙涂料要厚薄均匀颜色一致。
瓷砖地砖要充分浸泡，要颜色一致、要尺寸相同，从下向上由里至外粘贴。
门窗工程
门窗验收合格后方可投入安装。
门框安装采取先立框后砌墙体。砌墙时注意不要碰撞门框，防止变形。2 米及2 米以上设3 块木砖。门框与墙体相接处应防腐。
门扇安装时做到门扇开启灵活，缝隙符合规定要求。
4 . 4 . 5 道路施工
1 、施工工序
场区平整→测量放线→路基开挖→路基土压实→临时路→路基土二次碾压→路垫层施工→砼面层施工→交工
2 、路基处理
路基填挖工程接近完成时，应复查道路中线，路基边缘及纵横断面，对不符合设计要求部分，应予整修（路床，路肩等）。
路基辗压时应顺行车方向从路边压至路中，开行速度采用25 一30 米／分钟，并重迭辗压至平整坚实、轮迹相互衔接为止。在辗压机不能到达的路槽可用人工夯实。
路基原地面处理必须符合设计和规范规定。
天然砂中不得含有草根等有机杂质，冻结的砂不得使用。
砂垫层压实时应适当洒水湿润。
3 、砼面层
混凝土路面材料、配合比、伸缩缝设置必须符合设计要求。分块浇筑砼，伸缝和缩缝的施工应符合下列规定：
1 ）横向伸缝按设计要求设置，在与工程构筑物衔接处，道路交叉口处，亦必须做成伸缝，伸缝必须上下贯通。伸缝板埋入砼路面的深度不应小于路面厚度的2 / 3 。
2 ）砼路面连续浇筑时，应将填缝板预先埋入砼中。
3 ）路面侧模板采用20# 槽钢，侧模拆除时间不少于24 小时。
4 ）砼路面使用前，必须检查强度，当强度达到设计标号的75 ％时，方准开放交通。
4 . 4 . 6 加油棚施工
测量放线：严格按图纸要求进行现场测量放线。
土方工程：
1 ）土方开挖的儿何尺寸及放坡应满足设计要求和规范要求，并且挖至老土层。
2 ）土方开挖当遇到地下障碍物时，应及时请建设单位进行现场解决，及时做好现场签证。
3 ）挖好的基槽内不允许有积水和浮土，如果基槽底标高达到 -1 . 75米以上时，为有效降低内地下水位，分别挖一个300x30Ox500 （长x 宽x 深）的积水坑，用水泵排水，积水坑及时做好措施费的现场签证。
4 ）施工完毕立即进行回填，并分层夯实。
钢筋工程
1）所有钢筋进场均应有出厂合格证，并进行原材料机械性能检验，经复试合格后方可使用。
2 ）钢筋在现场应按级别、种类和直径分别堆放，钢筋如需代换必须符合规范要求，并经设计人员同意。
3 ）依据图纸对钢筋进行加工，表面应洁净，无油渍，泥土等杂物。钢筋由现场集中加工制作，制成后的成品经质检员和监理验收合格后，由人工运至使用位置进行绑扎。钢筋制作前应有两级技术交底，工长根据设计和规范要求对施工操作人员进行施工技术交底，现场技术部对工长作方案交底。
4 ）钢筋现场绑扎时，绑扎在垫层上的底板钢筋下层按设计要求设置水泥豆石垫块（1 : 2 ) ，纵横向呈梅花状错位分布，间距600mm。
绑扎底板钢筋时以粉笔划线标记，以之作为网片前后左右在钢筋绑扎时的控位，确保钢筋网片绑扎间距均匀正确。
柱竖筋在板面钢筋上表面增设定位箍筋，确保砼浇筑时，柱钢筋不移位。沿柱的纵向搭设简易钢管稳定架，以稳定插筋，防止偏移。
搭接长度应符合规范和抗震要求，焊接时接头焊缝长度单面焊大于10d , 双面焊大于5d ( d 为焊接钢筋直径）。
钢筋绑扎完成后，由质检部门、建设单位、监理单位等对基础进行全面验收合格后，作好隐蔽验收记录工作，交付柱模板安装。
砼浇筑
本工程砼采用现场搅拌砼进行浇筑
砼浇筑前，模板、钢筋上的杂物、泥土和油污等物应清除干净，模板应浇水加以湿润。
浇筑砼时，应沿模板四周对称均匀下料，振捣时应注意台阶模板位置，避免将台阶模板挤向一侧，砼浇筑要求一次浇筑完，不允许留设施工缝。振捣砼时一，应快插慢拔，振动均匀，振动时间足够，砼浇筑后应及时浇水养护。
4 . 5 安装工程施工方案
4 . 5 . 1 施工准备
4 . 5 . 1 . 1 施工人员应认真熟悉施工图纸，了解设计要求和意图，对所承担施工的管道安装要求有较清楚明了的认识。由建设单位组织图纸会审，发现施工图错误及时提出设计变更。
4 . 5 . 1 . 2 工程施工前，应根据施工要求进行调查研究，并应掌握下列情况和资料：
（1）现场地形、地貌、建筑物、各种管线和其他设施情况；
（2）工程地质、水文地质和气象资料：
（3）工程用地、交通运输和排水条件；
（4）施工供水、供电条件、工程材料和施工机械供应条件；
4 . 5 . 1 . 3 施工技术人员应根据设计文件、现场施工条件和国家标准规定编制施工方案，并审报批准。
4 . 5 . 1 . 4 工程施工前技术人员应向参加施工的各专业施工人员进行详细的技术交底。
4 . 5 . 1 . 5 施工所用的机械、机具、预制平台及其他设备、配备齐全。并具有良好的使用性能。
4 . 5 , 1 . 6 安装现场的水、电、气等可满足施工需要，并能保证连续施工。
4 . 5 . 2 施工顺序及施工方法
4 . 5 . 2 . 1 施工顺序
第一步：材料出库，并按设计要求对管子、管件、阀门进行检查验收；同时，在施工现场按图纸所示位置进行定位放线。
第二步：对管子进行防腐并按图纸顺序初步预制；同时管沟开挖。第三步：将预制好的管在沟槽内布管、下管。
第四步：在沟槽内管道组对、连接、焊接。
第五步：焊接完毕，对焊缝进行检验。
第六步：对管线进行压力试验。
第七步：回填，泡沫消防系统和冷却水消防系统试验并交工验收。
4 . 5. 2 . 2 施工力一法
管线施工采取先地下后地上，先主干后分支，先预制后安装的施工方法。
（1）地下管的施工采用先主干管后支管线，同时做好管道施工同桩基及其它地下工程间的组织协调工作，采用机械挖沟，手工平整，地上预制、分段下管，减少沟内作业，施工中要注意防雨，尤其是防腐和焊接，必要时可搭设临时防雨棚对正在防腐和焊接的管道进行防雨。
（2）管道的施工，先按照图纸顺序将能够预制的部分提前预制，在地下管施工完毕后，将管依次组对焊接。达到缩短工期，提高工作效率的目的。
4 . 5 . 3 管道材料检验
（1）管子、管件、阀门的材质、规格、压力等级应符合设计文件要求，必须有出厂合格证书，合格证书的内容及数据应符合相应现行国家标准的要求。
（2）钢管、钢管件应符合设计规定，并应符合下列各项要求：
① 钢管、钢管件的周长允许偏差D < 600 为±2mm;
② 钢管、钢管件圆度允许偏差为管端0.005D ，其它0.01D ;
③ 钢管、钢管件的端面垂直度允许偏差为≤3 °;
④ 钢管、钢管件管口端面不得有裂纹，坡口的角度为：60°~65°，钝边高度为1~2mm。
⑤ 钢管、管件等外防腐完整、无破损，且有检验合格证明。
（3）管子、管件、阀门使用前应按设计要求核对其规格、材质、型号，井应对其外观进行检查，要求其表面：
① 无裂纹、缩孔、夹渣、折迭、重皮等缺陷；
② 不超过壁厚负偏差的锈蚀或凹陷；
③ 密封面良好，精度及光洁度应达到设计要求或制造标准。
（4）管子、管件外径及壁厚尺寸偏差应符合现行部颁标准。
4 . 5 . 3 管道安装
4 . 5 . 3 . 1 管道安装施工工程
接口、焊口补伤

回填夯实

阀井砌筑

局部回填夯实

工程验收

定位放线

管沟开挖

沟槽检验

挖操作坑

支墩浇筑

管基处理

布管、下管

管子组对

连接、焊接
封闭段安装及检验

阀门安装

接口、焊缝检查
试压前准备

水压试验

→
←
↓
→
←
↓
→
→
↓
←
←
↓
→
←
←
→
↓
↓

4 . 5 . 3 . 2 管沟开挖
（1）开挖准备
① 放线测量水准点应由建设单位提供，水准点的精确度不低于四等；
② 沿管道线路应设临时水准点，并用水准导线与固定基准点连接；
③ 测量放线：以就近的水准点（或临时水准点）为基准，测定管道线路的中心线。成排管线大开挖管沟应放出管沟边界线和中心线，单管管沟只放出中心线即可。新地下管与原有管线、电缆等碰头或交叉处地面上应设专门标志。
（2）开挖方法的选择：
一般情况下采用机械方法开挖，利用人工方法清渣，机械难以行驶到位的部位、短的管沟或小直径支管可采用人工方法开挖。成排管沟（管线间距≤1m ) 采用大开挖。开挖时如遇岩石，应先进行爆破。
管沟开挖型式尺寸：由于装置地质主要为杂填土和素填土，土质不均，结构复杂多样，且施工期适逢雨季，因此管沟需要采用较大边坡，边坡坡度一般设置为1 : 1 . 25 ，可根据具体的地质情况加大或缩小。
（3）开挖要求：
① 开挖出的土石方应及时运出，运至业主指定的弃土点或堆土点，经业主或监理单位许可好土就地堆放，需距管沟边缘0.5m以外，且堆置高度不超过1 . 5m ;
② 管沟与建、构筑物或管线、道路等距离较近时，应采取有效的支护措施，防止建、构筑物或管线、道路等出现下沉或变形；
③ 地下水位较高处或发生降雨时，采用潜水泵及时排除沟内积水或降低水位，不应使沟内长时间积水；
④ 开挖时遇到与地质勘察资料不符或隐蔽记录不符的情况，应及时监理单位取得联系，与有关单位共同协商处理；
⑤ 机械挖土时，沟底应留出厚度15cm~ 30cm 的土层，人工清理至设计标高。
（4）管道基础铺设处理
① 沟底地质为岩石、半岩石或砾石时，在沟底铺设厚度为150 一200Inln 的中砂找平作为管道的基础：
② 沟底为原有填土或新回填的土方时，将回填土分层夯实，密实度达干容重1 . 65t / m3 ;
③ 管道穿越马路时，安装套管进行保护。
4 . 5 . 3 . 3 钢管安装
（1）管道安装应具备的条件
① 与配管有关的建筑物、基础、钢结构经验收合格，满足安装要求，与管道连接的机器、设备安装找正合格，固定完毕，并办理完工序交接手续；
② 管道组成件及管道支承件等己检验合格；
③ 管子、管件、阀门等，内部己清理干净，一无杂物。
④ 管道安装的基本顺序
由于工程施工工期紧、任务重的特点，必须安排合理的施上顺序。工艺管道的施工原则是：先地下管，后地上管；先大管，后小管；先主管，后支管；对特殊部位的管道要做好相应安排。若受到管件、配件的到货时间以及相关作业的影响，安装顺序可作适当调整。
（2）管道安装的一般要求
① 管道安装按管道平面布置图和单线图进行，重点注意标高、介质流向、支吊架型式及位置、坡度值、管道材质、阀门的安装方向。
② 管道安装时，不宜采用临时支吊架，更不得用铁丝、麻绳、石块等作为临时支吊架，须安装正式支吊架。管架制安严格按设计图纸进行，特别是机泵出入口管线，未经设计或监理工程师书面同意，严禁变动其型式或规格。支吊架焊接同管道焊接施工工艺相同，焊道要饱满，焊接完毕须经检查人员检查合格后，方可进行管道安装。
③ 固定焊口可采用卡具来组对。但不得使用强力组对、加热管子、加置偏垫或多层垫片来消除固定接缝端面的过量空隙偏差、错口、不同心度等缺陷，若有这样的缺陷应查明原因进行返修和矫正。
④ 法兰连接应与管道同心，保证螺栓能自由穿入，安装方向一致。螺栓紧固应均匀对称，松紧适当，要保证螺母满扣，且外露长度两端基本保持一致。紧固后的螺栓与螺母宜平齐，并涂抹二硫化钼保护。法兰接口平行度允许偏差应为法兰外径的1.5%，且应不大于2mm；螺孔中心允许偏差应为孔径的5 ％。与法兰接口两侧相邻的第一至第二个钢性接口或焊接接口，待法兰螺栓紧固后方可施工。
⑥ 管道穿墙或穿基础处，应设预留孔或安装套管，预留孔或套管内管段不得有接口。管道穿过防火墙应设刚性防水套管，二面管头做密封处理。⑧ 喷淋管线采用机械微弯机械钻孔，弧度要与罐的弧度一致，钻孔的角度尺寸要符合设计要求并且角度要一致。
（3）管道安装允许偏差
① 管道安装允许偏差见下表规定

管道安装允许偏差（mm）
项目
允许偏差
坐标
架空及地沟
室外
25
室内
15
埋地
60
标高
架空及地沟
室外
±20
室内
±15
埋地
±25
水平管道平直度
DN≤100
2L‰，且≤50
DN＞100
3L‰，且≤80
立管垂直度
5L‰，且≤30
成排管道间距
15
交叉管的外壁间距
20
注：L——管子有效长度，DN——管子公称直径
② 钢管组对
1 ）管组对前应核实两管端的周长及端面垂直度，对口时应保持内壁平齐。可采用长300mm的直尺在接口内壁周围顺序贴靠，错口的允许偏差不得大于2mm。
2 ）口组对要控制两钢管的对口间隙为2~4mm ；钝边为1~2mm；坡口角度为60°左右。
3 ）对于有开管口要求的管段，组装前应核准管口开口位置，其开口部位不得有焊缝，否则应旋转或更换钢管，任何管口均不得开在焊缝和管件上。
4 ）钢管组对完毕，检查合格后进行定位点固焊，点固焊的焊缝长度为80~100mm ，间距≤400mm。点固焊应采用同正式焊接相同的焊接材料和焊接工艺规范。点固焊施焊应对称施焊，其焊接厚度应与第一层焊接厚度相同。纵向焊缝处不得进行定位点固焊。
5 ）钢管安装轴线位置允许偏差为30mm ，标高允许偏差为±20mm，若有超差应及时调整，合格后方可进行点固焊。
6 ）钢管安装完毕后，点固焊后应及时对管段进行回填，回填时应从管子两侧同时进行，回填至管顶以上0.5m 高度，接口部位应留出回填的阶梯接茬。
7 ）钢管安装结束应将两端管口进行封闭，防止杂物进入管内，造成管内污染。
（4）机泵配管
① 对设备出口管，在安装时应尽可能考虑管道的自我补偿能力。管道安装时，不允许给设备以附加应力。
② 传动机器进出口所配管道，应将内部清理干净；油系统管道，具体清理方法可采用喷砂法和酸洗法，被连接的机器管口法兰处应设一层隔离盲板，并做好详细记录，待吹扫后，试车前经确认拆除。
③ 传动设备配管，配管时，应先从传动设备侧开始安装，先装管道支架，保证管口法兰良好对中，管道的重量和附加力矩不得作用在机器上。管道的水平度或垂直度允许偏差为：SHBⅠ级管道为＜1mm/m , SHBⅡ级管道为1.5/ m 。
④ 固定口应选定在远离机器管口的位置。
⑤ 管道安装完毕后，拆开机器进出口法兰螺栓，在自由状态下检查法兰密封面间的平行度、同轴度及间距，当制造厂或设计无规定时，允许偏差符合下表规定。
法兰密封面平行偏差、径向偏差及间距
机器运转速度（r/min）
平行度(mm)
同轴度(mm)
间距(mm)
＜3000
≤0.40
≤0.80
垫片厚+1.5
3000~6000
≤0.15
≤0.50
垫片厚+1.0
＞6000
≤0.10
≤0.20
垫片厚+1.0
（5）阀门安装
① 安装前按设计要求核对型号，并按介质流向确定其安装方向。有流向要求的阀门，安装时注意阀门上的方向与工艺要求一致。
② 阀门手轮方向施工图未注明的，以方便操作即可，但手轮不宜朝下。水平管道上的阀门，其阀杆一般应安装在上半周范围内。
③ 安全阀经调校合格，在系统试压吹扫合格后进行垂直安装，安装倾斜度不得超过0.5‰ ，严禁碰击，运输和存放均应尽量保持垂直。如在系统试压吹扫之前安装，应在水压试验、吹洗、气密时进行隔离保护。安全阀最终调校，宜在线进行，其开启压力应符合设计文件的要求。安全阀经最终调校合格后，应做铅封。
④ 井室安装闸阀时，井底距承口或法兰盘的下缘不得小于100mm ，井壁与承门或法兰盘外缘的距离不应小于250mm ，闸阀的启闭杆中心应与井口对中。
⑤ 安全装置安装完毕后，应进行共检，共检人员由业主代表、监理工程师代表及施工方代表等组成。共检合格后，及时填写记录并签章。
4. 5.3 .4 管道的焊接
（1）焊接方法与材料
① 焊接方法：本工程管道焊接采用手工电弧焊
② 焊接材料
1 ）根据设计技术文件规定，工艺管道焊接选用TGS 一51T 焊丝。E4303 焊条。
2 ）焊接材料必须具有质量证明书或产品合格证，并经检验合格。设计文件或规范、标准对焊接材料有复验或特殊检验要求时，应按相应规定要求检验或复验合格。
3 ）焊接材料应建立专门焊材库，按规定进行存储保管；焊材库应按要求配置除湿机和加温设备，并应进行干湿温度监控和记录。
4 ）焊接材料应建立焊材室进行统一处置和发放管理，并建立烘干和发放记录。
焊条烘干技术要求见下表
焊材类别
焊条牌号
烘干温度
烘干时间（h）
电焊条
E4303
100℃~150℃
1~2
5 ）焊条按规定温度烘干后，将烘干的焊条转入60℃的低温保温箱中备用，从干燥箱内取出后不应超过4h，否则必须重新烘干方可使用，焊条重新烘干次数一般不宜超过两次。
6 ）焊工应使用焊条保温筒领用焊条，并办理领用手续；施焊人员下班前，应将未用完的焊条连同焊条保温筒一并退回焊材室。
（2）焊接环境：压力管道施焊时，焊接环境条件应满足以下要求：
① 风速：手工电弧焊＜8m/s；
② 相对湿度：<90%；
当焊接环境条件不能满足上述要求时，必须采取有效防护措施。
（3）焊前准备
① 管道施焊前，应根据设计文件和相应规范、标准要求进行焊接工艺评定，并依据焊接工艺评定报告编制焊接工艺技术文件。
② 碳钢管道施焊前，应组织施焊人员进行详细的焊接施工技术交底；必要时，应组织焊前技术培训或专业技术考核。
③ 管道施焊前，应对管口组对质量进行检查确认。
管道组对焊口的坡口形式和尺寸应符合规定。
（4）管道焊口组对质量应符合以下要求
① 管口应做到内壁平齐，其错边量不应超过壁厚的10 % ，且应≤0.5mm ；
② 焊接坡口应经砂轮打磨，坡口应整齐光洁，坡口表面的油污、锈蚀和坡口两侧各10 一15mm 范围内的氧化层清理干净，清理范围内应无裂纹、夹层等缺陷。
（5）定位焊
① 管道焊口组对定位焊，应选用与正式施焊相同的焊材，定位焊的工艺要求应与正式焊接工艺要求相同。
② 定位焊的焊缝高度要求为焊件厚度的70 ％以下，且应≤6mm ；定位焊的焊缝长度为10 ~30mm ，定位焊点数为2 ~5 点。
③ 管口的组对点固质量经检验合格后，方可进行正式焊接。
（6）焊接工艺
① 管道施焊前，必须依据相应焊接工艺评定报告编制专项焊接工艺卡，并严格按照专项焊接工艺卡规定的焊接工艺要求进行焊接施焊。
② 管道焊接工艺流程如下图所示：
←
←
施工准备
管口组对
预热电焊
预热焊接
外观检查
试压检测
竣工资料
→
→
→
↓
返修
管道焊接工艺流程图

③ 管道焊接时，严禁在被焊工件表面引燃电弧、试验电流；施焊过程中，应注意接头和收弧的质量，收弧时应将溶池填满，多层焊的焊接接头应错开。
④ 管道焊接完成后，应及时清理和检查焊缝表面；焊缝外观检查合格后，应在距焊缝20~30mm处打上焊工钢印，并做好施焊记录。
（7）焊接检验
① 焊缝外观成型应良好，且应平滑过渡；焊缝宽度应以每边不超过坡口边缘2mm为宜；焊缝表面不得低于母材表面；焊缝余高△h应≤1+0.2b （b 为焊缝宽度），且不应大于3mm，角焊缝的焊脚高度应符合设计规定。
② 焊缝表面不允许有裂纹、未熔合、气孔、夹渣和飞溅等缺陷存在；
4.5.3.5 管道系统压力试验
管道安装完毕，应按设计规定对管道进行强度与严密性试验。
（ 1 ）试验前的检查
邀请业主代表、监理代表、设计代表、施工单位代表进行共检，试验前经共检合格。检查内容有：
① 管道系统施工完毕，符合设计及有关规范的要求；
② 支、吊架安装完毕，临时加固措施安全可靠；
③ 焊接工作结束，并经检验合格；
④ 焊缝及焊缝编号、管线号其它应检查的部位，未经涂漆；
⑤ 管线规格、壁厚系列应符合图纸及设计要求；
⑥ 按流程图核对流程是否正确，一次部件是否完成；
⑦ 按配管图核对管线尺寸、阀门和部件尺寸，按管道平面图、管架图核对管架位置、数量、型式、尺寸一、质量应符合要求；
⑧ 试压范围内的压力管道的焊接质量合格，无损检测工作已全部结束；
（ 2 ）试验范围的确定
① 为了提高工作效率，可将管道材料等级相同，试验压力相同的系统构成一个试压包一次进行液压试验。试验前将不能参与试验的管道系统、设备、仪表及管道附件等加以隔离，或加旁路隔离。
② 试压范围确定后，应在试压流程图上做出标记，并把加盲板、装压力表以及放空的位置标注在试压流程图上。
（ 3 ）压力试验
① 液压试验使用的介质为洁净水。试验前，注水时排净管道系统内的空气。管道试验压力应为设计压力的1.5倍。
② 液体压力试验时，至少安置两块经校验合格的压力表，表的满刻度值为最大被测压力的1.5~2倍。一块压力表放在系统最高处，一块压力表放在泵出口，试验时以最高处压力表读数为准。
③ 应分级缓慢升压，达到1.8MPa后停压10min，然后降至1 .08MPa ，停压30min，以无降压、无泄漏、无渗漏、目测无变形为合格。
④ 试验过程中若有泄漏，不得带压修理。缺陷消除后应重新试验。
⑤ 管道系统试验合格后，应缓慢降压，顶部放空阀先打开，试验介质排放到指定地点。
⑥ 管道系统压力试验需合同业主、监理单位和管道安全监察部门共同检查确认，并及时填写试压记录。
4.5.3.6 管道系统吹扫
管道吹扫工作，应按生产工艺流程、按系统进行。
（ 1 ）吹扫准备
① 管道系统压力试验合格后，根据GB50235-97 的规定，在吹扫前应编制吹扫方案。
② 吹扫前应将系统内的仪表件、阀门等妨碍吹扫的元件拆除，待吹扫合格后复位。
③ 管道系统吹扫前，管道吹扫系统中不参与吹扫的管道及设备，应用加临时盲板或断开加跨线的方法，使其与吹扫系统隔离。
④ 管道系统吹扫参数应满足下列要求：
1）应有足够的流量；
2）吹扫压力不得超过设计压力；
3）吹除流速不低于工
