人防给排水.ppt

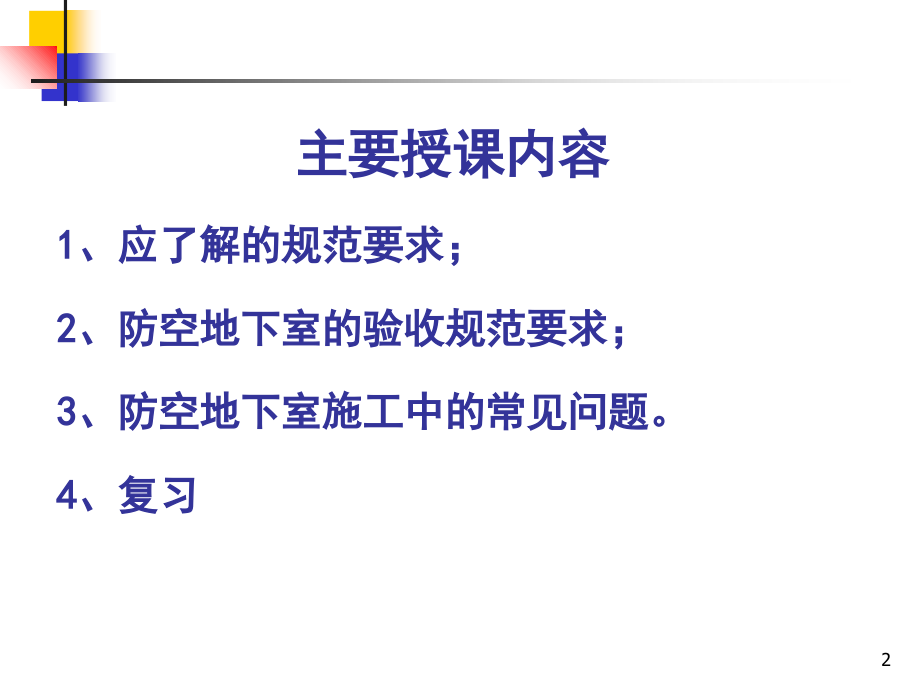

,单击此处编辑母版文本样式,*,解放军理工大学人防工程设计研究院,尧 勇,2011年8月,1,1、应了解的规范要求；,2、防空地下室的验收规范要求；,3、防空地下室施工中的常见问题。,4、复习,主要授课内容,2,应了解的规范要求,6.1.1 防空地下室上部建筑管道穿过防空地下室的人防围护结构时，应符合3.1.6条的规定。,3.1.6 专供上部建筑使用的设备房间宜设置在防护密闭区之外。穿过人防围护结构的管道符合下列规定：,1 与防空地下室无关的管道不宜穿过人防围护结构；上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室；,2 穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm；,3 凡进入防空地下室的管道及其穿过的人防围护结构，均应采取密闭处理。,3,注：,1）无关管道系指防空地下室在战时及平时均不使用的管道。,2）人防围护结构是指防空地下室中承受空气冲击波或土中压缩波直接作用的顶板、墙体和底板的总称。通俗地简单的说就是把人防区直接围起来的的墙体。,3）防护密闭隔墙，又称防护密闭墙，既能抗御预定的冲击波作用，又能隔绝毒剂的隔墙，一般采用整体浇筑的钢筋混凝土结构。,4）密闭隔墙，简称密闭墙。能隔绝毒剂的隔墙，一般采用整体浇筑的钢筋混凝土结构。简单的说就是人防口部装有密闭门的墙体。,4,6.1.2 防空地下室给水引入管、排水出户管、通气管、供油管的防护密闭措施应符合下列要求：,1 符合以下条件之一的管道穿墙（穿板），应在其穿墙（穿板）处设置刚性防水套管：,1）当管道穿过防空地下室的顶板、外墙、密闭隔墙及防护单元之间的防护密闭隔墙时；,2）当管径小于或等于DN150mm的管道穿过乙类防空地下室临空墙或穿过核5级、核6级和核6B级的甲类防空地下室临空墙时。,5,2 符合以下条件之一的管道穿临空墙，应在其穿墙处设置外侧加防护挡板的刚性防水套管：,1）当管径大于DN150mm的管道穿过防空地下室临空墙；,2）当管径小于或等于DN150mm的管道穿过核4级、核4B级的甲类防空地下室临空墙时。,6,普通防水翼环,防护密闭翼环,7,8,9,10,11,12,13,14,6.2.6 在防空地下室的清洁区内，每个防护单元均应设置生活用水、饮用水贮水池(箱)。贮水池(箱)的有效容积应根据防空地下室战时掩蔽人员数量、战时用水量标准及贮水时间计算确定。,15,6.2.13,防空地下室给水管道上防护阀门的设置及安装应符合下列要求：,1 当给水管道从出入口引入时，应在防护密闭门的内侧设置；当从防空地下室围护结构引入时，应在防空地下室围护结构的内侧设置；,穿越防护单元之间的防护密闭隔墙时，应在防护密闭隔墙两侧的管道上设置；,2,防护,阀门的公称压力不应小于1.0 MPa；,3,防护阀门应采用阀芯为不锈钢或铜材质的闸阀或截止阀；,4 防空地下室围护结构内侧距离阀门的近端面不宜大于200mm。阀门应有明显的启闭标志。,16,防爆波阀门结构图,17,18,二、给水,19,二、给水,20,6.2.14,防空地下室的给水管管材应符合以下要求：,1 穿越防空地下室围护结构的给水管道应采用钢塑复合管或热镀锌钢管；,2 防护阀门以后的管道可采用其他符合现行规范及产品标准要求的管材。,6.3.9设有多个防护单元的防空地下室，当需设置生活污水集水池时，应按防护单元分别单独设置。,21,6.3.8通气管的设置应符合下列要求：,1、收集平时生活污水的集水池应设通气管，并接至室外、排风扩散室或排风竖井内；,2、收集平时消防排水、空调冷凝水、地面冲洗排水的集水池，按平时使用的卫生要求及地面排水收集方式确定通气管的设置方式；,3、收集战时生活污水的集水池，战时设接至战时厕所排风口的通气管；,22,4、通气管的管径不宜小于污水泵出水管的管径，并不得小于75mm；,5、通气管在穿越防空地下室围护结构时，该段通气管应采用热镀锌钢管，并应在防空地下室围护结构内侧设置公称压力不小于1.0MPa铜芯闸阀，阀门后通气管可采用塑料管。防空地下室围护结构内侧距离阀门的近端面不宜大于200mm。,23,6.3.9 设有多个防护单元的防空地下室，当需设置生活污水集水池时，应按防护单元分别单独设置。,6.3.12 污水泵出水管上应设置阀门和止回阀，管道在穿越防空地下室围护结构时，应在防空地下室围护结构内侧设置公称压力不小于1.0MPa的铜芯闸阀。防空地下室围护结构内侧距离阀门的近端面不宜大于200mm。,24,6.3.11 供防空地下室内平时使用的排水泵，宜采用自动启动方式；仅战时使用的排水泵可采用手动启动方式。生活污水泵间宜设有隔声、减震和排除地面积水的措施，并设置冲洗龙头。,25,6.3.14防空地下室的排水管管材应符合下列要求：,1 穿越防空地下室围护结构的排水管道应采用钢塑复合管或其他经过可靠防腐处理的钢管；,2 防空地下室围护结构以内的重力排水管道应采用机制排水铸铁管或建筑排水塑料管及管件。,3 在结构底板内及以下敷设的管道应采用机制排水铸铁管或热镀锌钢管。,26,27,6.3.15 核5级、核6级、核6B级的甲类防空地下室和乙类防空地下室，当收集上一层地面废水的排水管道需引入防空地下室时，地漏应采用防爆地漏。,28,29,6.5.9 柴油发电机房的输油管当从出入口引入时，应在防护密闭门内设置油用阀门；当从围护结构引入时，应在外墙内侧或顶板内侧设置油用阀门，其公称压力不小于1.0 MPa，该阀门应设置在便于操作处，并应有明显的启闭标志。在室外的适当位置应设置与防空地下室抗力级别相同的油管接头井。,30,验收规范中应了解的主要内容,1、当管道穿越防护密闭隔墙时，必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。当管道穿越密闭隔墙时，必须预埋带有密闭翼环的密闭穿墙短管。（强制性条文）,2、给水管、压力排水管、电缆电线等的密闭穿墙短管，应采用壁厚大于3mm的钢管。（强制性文）,31,3、密闭穿墙短管两短伸出墙面的长度，应符合下列规定：,（1）、电缆、电线穿墙短管宜为3050m m；,（2）、给排水穿墙短管应大于40mm；,（3）、通风穿墙短管应大于100mm；,32,4、密闭穿墙短管作套管时，应符合下列规定：,（1）、在套管与管道之间应用密封材料填充密实，并应在管口两端进行密闭处理。填料长度应为管径的35倍，且不得小于100mm；,（2）管道在套管内不得有接口；,（3）套管内径应管道外径大3040mm。,33,5、各种阀门启闭方向和管道内介质流向，应标示清晰、准确。,34,防空地下室施工中的常见问题,1、穿过防空地下室的给排水管材用错。,给水管材：钢塑复合管或热镀锌钢管,排水管材：钢塑复合管或经可靠防腐处理的钢管。,所有穿过防空地下室的管道均应满足以上要求。,35,2、随意预留或打孔洞穿越临空墙、密闭墙、楼板。,凡穿越上述墙的给排水管道都应制作预埋套管，并按规范要求做好防护密闭处理。,3、消火栓箱暗装在人防外墙、临空墙、密闭墙内。,由于消火栓暗埋在人防外墙、临空墙、密闭墙内而减少了墙体厚度，影响工事的防护能力和密闭性能，因此在以上墙体时应明装。,36,4、与人防地下室无关的管道穿越人防地下室。,（1）管材要符合要求；,（2）预埋套管；,（3）加装防护阀门。,37,5、防护阀门安装错误。,存在的主要问题：,（1）阀门类型错误，规范要求为铜或不锈钢阀芯的闸阀或截止阀；,（2）采用防爆波阀门；防爆阀门只有防冲击波作用，没有密闭或隔断作用；,（3）安装距离存在问题。规范要求阀门近端面距墙的距离不大于200mm。,38,6、车道出入口的雨水进入了清洁区。,这主要是设计存在的问题，雨水集水井设在了清洁区。不仅要考虑平时雨水的问题，也应考虑战时雨水的问题。,7、战时两个或多个防护单元共用战时污水排出管。,主要是受场地限制或其他原因而采用共同排出管。,每个防护单元应单独设污水排出管，以确保某防护单元破坏时，不影响其单元的排水。,39,9、染毒区的防爆地漏设置问题,第3.1.7条染毒区的范围：,1、扩散室、密闭通道、防毒通道、除尘室、洗消间或简易洗消间；,2、医疗救护工程的分类厅及配套的急救室、抗休克室、诊察室、污物间、厕所等。,3、各人防出入口防护门以外的通道。,40,第6.4.5条规定需冲洗的部位为：,需冲洗的部位包括进风竖井、进风扩散室、除尘室、滤毒室(包括与滤毒室相连的密闭通道)和战时主要出入口的洗消间(简易洗消间)、防毒通道及其防护密闭门以外的通道。,该条缺少了密闭通道的冲洗。密闭通道也应该洗消，可以不贮存洗消用水，但应设置排水设施及冲洗装置，密闭通道内也应防爆地漏。这也是规范的不完善的地方。,41,10、非防护区的污废水进入防护区的问题。,非防护区的污废水不应进入防护区。在防空地下室设计中车道的排水最容易出现该问题。非防护区的污废水在非防护区收集和排出，防护区的污废水在防护区收集和排出。,42,10、上、下层均为人防区排水存在的问题。,（1）上、下层排水地漏的题,若上、下层为同一个防护区，上、下层的排水地漏可采用普通地漏。,若上、下层不为一个防护区时，上、下层的排水地漏均应采用防爆地漏。当上层设有洗漱间等战时排水设施时，其集水井不应设在下层，而应在同一层。,（2）上、下层人防区的防护问题,若为一个防护区，则不存在防护问题；,若为不同的防护区时，则应按规范要求在上、下层楼板间加设防护阀门。,43,复 习,1、与人防地下室无关的管道不应进入防空地下室；,只要防空地下室平时、战时均不使用的管道均为无关管道。如上部的生活污水管、雨水管、冷凝水管、燃气管。但消火栓给水管、自喷管、市政给水管、空调冷水管等一般与地下室都有关系。,44,2、穿过人防地下室围护结构的排水管材：钢塑复合管或经可靠,防腐,处理的钢管；,3、穿过人防地下室围护结构的给水管材：钢塑复合管或热镀锌钢管；,45,4、人防工程生活水池（箱）需置的管道：进水管、出水管、溢流管、放空管、通气管、液位计管；,5、防爆地漏的作用：,（1）水封作用；,（2）排水；,（3）防冲击波；,46,6、人防工程生活给水管引入管的安装要求：,（1）按图纸要求预埋防水套管，并做好密闭处理；,（2）在围护结构内侧安装铜或不锈钢阀芯的公称压力不小于1.Mpa的闸阀或截止阀，近端面距墙的距离不大于200mm；,（3）管材采用钢塑复合管或热镀锌钢管；,47,7、防空地下室战时污水池通气管管径不应小于：75mm；,8、防护阀门近端面距墙的距离不宜大于：200mm；,9、给排水管的,密闭穿墙短管两,端,伸出墙面的长度不应小于40mm；,10、,48,END,49,
