(吊车梁、单轨及轨道)安装工程检验批质量验收记录课件.doc

(吊车梁、单轨及轨道)安装工程检验批质量验收记录课件
钢构件（吊车单轨与轨道）安装工程检验批质量验收记录
单位（子单位）工程名称
4#炉低温省煤器临时轨道梁
分部（子分部）工程名称
钢结构
验收部位

Ι200*200/L36m
施工执行标准
名称与编号

《钢结构工程施工质量验收规范》(GB50205-2001)

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
主
控
项
目
1
钢构件
应符合设计要求和现行有关标准的规定，无因运输、堆放和吊装等造成变形与涂层脱落（或已矫正和修补）

2
设计要
求顶紧
的节点
接触面不应少于70%紧贴，且边缘最大间隙不应大于 0.8mm

一
般
项
目
1
标记
主要构件的中心线与标高基准点等标记应齐全

2
结构
表面
应干净，不应有疤痕、泥沙等污垢

检查结果
专业工长（施工员）

施工组长

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日

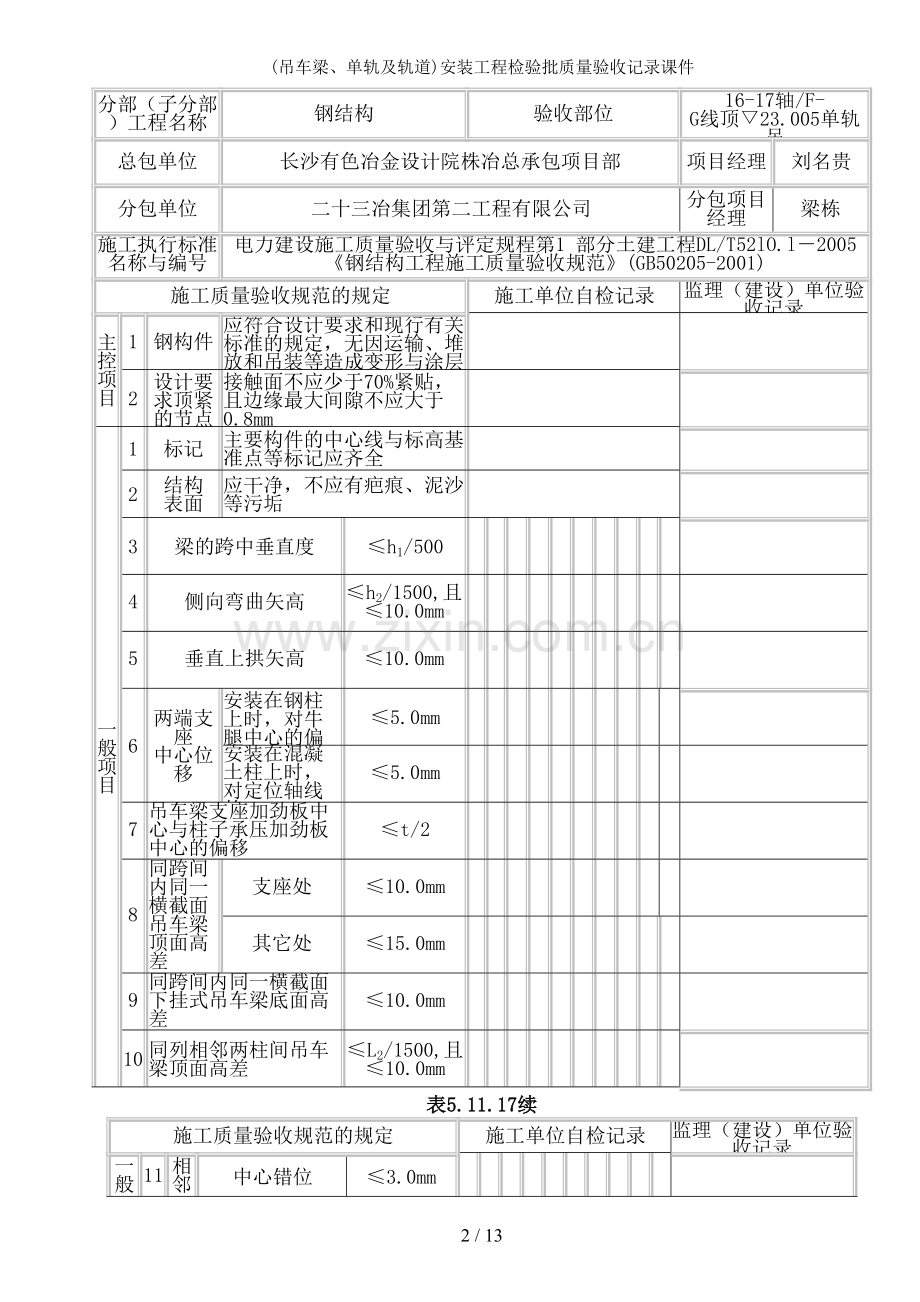

钢构件（吊车梁、单轨与轨道）安装工程检验批质量验收记录
单位（子单位）工程名称
株冶搭配锌浸出渣KIVCET直接炼铅项目工程-基夫赛特熔炼
分部（子分部）工程名称
钢结构
验收部位
16-17轴/F-G线顶▽23.005单轨吊
（2根工４０a Gn=3T L=8.425m）
总包单位
长沙有色冶金设计院株冶总承包项目部
项目经理
刘名贵
分包单位
二十三冶集团第二工程有限公司
分包项目经理
梁栋
施工执行标准
名称与编号

电力建设施工质量验收与评定规程第1 部分土建工程DL/T52lO.l－2005
《钢结构工程施工质量验收规范》(GB50205-2001)

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
主
控
项
目
1
钢构件
应符合设计要求和现行有关标准的规定，无因运输、堆放和吊装等造成变形与涂层脱落（或已矫正和修补）

2
设计要
求顶紧
的节点
接触面不应少于70%紧贴，且边缘最大间隙不应大于 0.8mm

一
般
项
目
1
标记
主要构件的中心线与标高基准点等标记应齐全

2
结构
表面
应干净，不应有疤痕、泥沙等污垢

3
梁的跨中垂直度
≤h1/500

4
侧向弯曲矢高
≤h2/1500,且≤10.0mm

5
垂直上拱矢高
≤10.0mm

6
两端支座
中心位移
安装在钢柱上时，对牛腿中心的偏移
≤5.0mm

安装在混凝土柱上时，对定位轴线的
≤5.0mm

7
吊车梁支座加劲板中心与柱子承压加劲板中心的偏移
≤t/2

8
同跨间内同一横截面吊车梁顶面高差
支座处
≤10.0mm

其它处
≤15.0mm

9
同跨间内同一横截面下挂式吊车梁底面高差
≤10.0mm

10
同列相邻两柱间吊车梁顶面高差
≤L2/1500,且≤10.0mm

表5.11.17续
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
一
般
项
目
11
相邻两吊车梁接头部位
中心错位
≤3.0mm

上承式顶面高差
≤1.0mm

下承式底面高差
≤1.0mm

12
同跨间任一截面的吊车梁中心跨距
±10.0mm

13
单轨
中心线对定位轴线偏差
≤5.0mm

14
轨顶标
高偏差
支点处
≤10.0mm

其他处
≤15.0mm

15
行
车
轨
道
相邻轴间轨道不平直度
≤3.0mm

轨道中心对吊车梁（腹板）轴线的偏移
≤5（t/2）mm

轨道在同跨间任一截面的跨距偏差
≤10.0mm

相邻轨道端部连接处高差与平面差
≤1.0mm

跨间同一截面内轨顶标高偏差
支座处
≤10.0mm

其他处
≤15.0mm

16
现场焊缝
组对间隙
无垫板间隙
+3.0mm～0.0mm

有垫板间隙
+3.0mm～-2.0mm

施工单位
检查结果
专业工长（施工员）

施工组长

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
注：L2为长度；h1为截面高度；t为板、壁的厚度。
钢构件（吊车梁、单轨与轨道）安装工程检验批质量验收记录
单位（子单位）工程名称
株冶搭配锌浸出渣KIVCET直接炼铅项目工程-基夫赛特熔炼
分部（子分部）工程名称
钢结构
验收部位
17-18轴/F-G线顶▽12.200单轨吊（工４０a L=7.25m、L=4.275m各一根）
总包单位
长沙有色冶金设计院株冶总承包项目部
项目经理
刘名贵
分包单位
二十三冶集团第二工程有限公司
分包项目经理
梁栋
施工执行标准
名称与编号

电力建设施工质量验收与评定规程第1 部分土建工程DL/T52lO.l－2005
《钢结构工程施工质量验收规范》(GB50205-2001)

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
主
控
项
目
1
钢构件
应符合设计要求和现行有关标准的规定，无因运输、堆放和吊装等造成变形与涂层脱落（或已矫正和修补）

2
设计要
求顶紧
的节点
接触面不应少于70%紧贴，且边缘最大间隙不应大于 0.8mm

一
般
项
目
1
标记
主要构件的中心线与标高基准点等标记应齐全

2
结构
表面
应干净，不应有疤痕、泥沙等污垢

3
梁的跨中垂直度
≤h1/500

4
侧向弯曲矢高
≤h2/1500,且≤10.0mm

5
垂直上拱矢高
≤10.0mm

6
两端支座
中心位移
安装在钢柱上时，对牛腿中心的偏移
≤5.0mm

安装在混凝土柱上时，对定位轴线的
≤5.0mm

7
吊车梁支座加劲板中心与柱子承压加劲板中心的偏移
≤t/2

8
同跨间内同一横截面吊车梁顶面高差
支座处
≤10.0mm

其它处
≤15.0mm

9
同跨间内同一横截面下挂式吊车梁底面高差
≤10.0mm

10
同列相邻两柱间吊车梁顶面高差
≤L2/1500,且≤10.0mm

表5.11.17续
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
一
般
项
目
11
相邻两吊车梁接头部位
中心错位
≤3.0mm

上承式顶面高差
≤1.0mm

下承式底面高差
≤1.0mm

12
同跨间任一截面的吊车梁中心跨距
±10.0mm

13
单轨
中心线对定位轴线偏差
≤5.0mm

14
轨顶标
高偏差
支点处
≤10.0mm

其他处
≤15.0mm

15
行
车
轨
道
相邻轴间轨道不平直度
≤3.0mm

轨道中心对吊车梁（腹板）轴线的偏移
≤5（t/2）mm

轨道在同跨间任一截面的跨距偏差
≤10.0mm

相邻轨道端部连接处高差与平面差
≤1.0mm

跨间同一截面内轨顶标高偏差
支座处
≤10.0mm

其他处
≤15.0mm

16
现场焊缝
组对间隙
无垫板间隙
+3.0mm～0.0mm

有垫板间隙
+3.0mm～-2.0mm

施工单位
检查结果
专业工长（施工员）

施工组长

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
注：L2为长度；h1为截面高度；t为板、壁的厚度。
钢构件（吊车梁、单轨与轨道）安装工程检验批质量验收记录
单位（子单位）工程名称
株冶搭配锌浸出渣KIVCET直接炼铅项目工程-基夫赛特熔炼
分部（子分部）工程名称
钢结构
验收部位
15-16轴/A-B线顶▽6.870单轨吊
（一根工56a Gn=16T L=10.80m）
总包单位
长沙有色冶金设计院株冶总承包项目部
项目经理
刘名贵
分包单位
二十三冶集团第二工程有限公司
分包项目经理
梁栋
施工执行标准
名称与编号

电力建设施工质量验收与评定规程第1 部分土建工程DL/T52lO.l－2005
《钢结构工程施工质量验收规范》(GB50205-2001)

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
主
控
项
目
1
钢构件
应符合设计要求和现行有关标准的规定，无因运输、堆放和吊装等造成变形与涂层脱落（或已矫正和修补）

2
设计要
求顶紧
的节点
接触面不应少于70%紧贴，且边缘最大间隙不应大于 0.8mm

一
般
项
目
1
标记
主要构件的中心线与标高基准点等标记应齐全

2
结构
表面
应干净，不应有疤痕、泥沙等污垢

3
梁的跨中垂直度
≤h1/500

4
侧向弯曲矢高
≤h2/1500,且≤10.0mm

5
垂直上拱矢高
≤10.0mm

6
两端支座
中心位移
安装在钢柱上时，对牛腿中心的偏移
≤5.0mm

安装在混凝土柱上时，对定位轴线的
≤5.0mm

7
吊车梁支座加劲板中心与柱子承压加劲板中心的偏移
≤t/2

8
同跨间内同一横截面吊车梁顶面高差
支座处
≤10.0mm

其它处
≤15.0mm

9
同跨间内同一横截面下挂式吊车梁底面高差
≤10.0mm

10
同列相邻两柱间吊车梁顶面高差
≤L2/1500,且≤10.0mm

表5.11.17续
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
一
般
项
目
11
相邻两吊车梁接头部位
中心错位
≤3.0mm

上承式顶面高差
≤1.0mm

下承式底面高差
≤1.0mm

12
同跨间任一截面的吊车梁中心跨距
±10.0mm

13
单轨
中心线对定位轴线偏差
≤5.0mm

14
轨顶标
高偏差
支点处
≤10.0mm

其他处
≤15.0mm

15
行
车
轨
道
相邻轴间轨道不平直度
≤3.0mm

轨道中心对吊车梁（腹板）轴线的偏移
≤5（t/2）mm

轨道在同跨间任一截面的跨距偏差
≤10.0mm

相邻轨道端部连接处高差与平面差
≤1.0mm

跨间同一截面内轨顶标高偏差
支座处
≤10.0mm

其他处
≤15.0mm

16
现场焊缝
组对间隙
无垫板间隙
+3.0mm～0.0mm

有垫板间隙
+3.0mm～-2.0mm

施工单位
检查结果
专业工长（施工员）

施工组长

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
注：L2为长度；h1为截面高度；t为板、壁的厚度。
钢构件（吊车梁、单轨与轨道）安装工程检验批质量验收记录
单位（子单位）工程名称
株冶搭配锌浸出渣KIVCET直接炼铅项目工程-基夫赛特熔炼
分部（子分部）工程名称
钢结构
验收部位
1-2轴/A-B线顶▽19.610单轨吊
(一根工16 Q=1T L=6.6m)
总包单位
长沙有色冶金设计院株冶总承包项目部
项目经理
刘名贵
分包单位
二十三冶集团第二工程有限公司
分包项目经理
梁栋
施工执行标准
名称与编号

电力建设施工质量验收与评定规程第1 部分土建工程DL/T52lO.l－2005
《钢结构工程施工质量验收规范》(GB50205-2001)

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
主
控
项
目
1
钢构件
应符合设计要求和现行有关标准的规定，无因运输、堆放和吊装等造成变形与涂层脱落（或已矫正和修补）

2
设计要
求顶紧
的节点
接触面不应少于70%紧贴，且边缘最大间隙不应大于 0.8mm

一
般
项
目
1
标记
主要构件的中心线与标高基准点等标记应齐全

2
结构
表面
应干净，不应有疤痕、泥沙等污垢

3
梁的跨中垂直度
≤h1/500

4
侧向弯曲矢高
≤h2/1500,且≤10.0mm

5
垂直上拱矢高
≤10.0mm

6
两端支座
中心位移
安装在钢柱上时，对牛腿中心的偏移
≤5.0mm

安装在混凝土柱上时，对定位轴线的
≤5.0mm

7
吊车梁支座加劲板中心与柱子承压加劲板中心的偏移
≤t/2

8
同跨间内同一横截面吊车梁顶面高差
支座处
≤10.0mm

其它处
≤15.0mm

9
同跨间内同一横截面下挂式吊车梁底面高差
≤10.0mm

10
同列相邻两柱间吊车梁顶面高差
≤L2/1500,且≤10.0mm

表5.11.17续
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
一
般
项
目
11
相邻两吊车梁接头部位
中心错位
≤3.0mm

上承式顶面高差
≤1.0mm

下承式底面高差
≤1.0mm

12
同跨间任一截面的吊车梁中心跨距
±10.0mm

13
单轨
中心线对定位轴线偏差
≤5.0mm

14
轨顶标
高偏差
支点处
≤10.0mm

其他处
≤15.0mm

15
行
车
轨
道
相邻轴间轨道不平直度
≤3.0mm

轨道中心对吊车梁（腹板）轴线的偏移
≤5（t/2）mm

轨道在同跨间任一截面的跨距偏差
≤10.0mm

相邻轨道端部连接处高差与平面差
≤1.0mm

跨间同一截面内轨顶标高偏差
支座处
≤10.0mm

其他处
≤15.0mm

16
现场焊缝
组对间隙
无垫板间隙
+3.0mm～0.0mm

有垫板间隙
+3.0mm～-2.0mm

施工单位
检查结果
专业工长（施工员）

施工组长

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
注：L2为长度；h1为截面高度；t为板、壁的厚度。
钢构件（吊车梁、单轨与轨道）安装工程检验批质量验收记录
单位（子单位）工程名称
株冶搭配锌浸出渣KIVCET直接炼铅项目工程-基夫赛特熔炼
分部（子分部）工程名称
钢结构
验收部位
铜浮渣处理收尘暖通风机房单轨吊（一根工28a Gn=2T L=14.6m）
总包单位
长沙有色冶金设计院株冶总承包项目部
项目经理
刘名贵
分包单位
二十三冶集团第二工程有限公司
分包项目经理
梁栋
施工执行标准
名称与编号

电力建设施工质量验收与评定规程第1 部分土建工程DL/T52lO.l－2005
《钢结构工程施工质量验收规范》(GB50205-2001)

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
主
控
项
目
1
钢构件
应符合设计要求和现行有关标准的规定，无因运输、堆放和吊装等造成变形与涂层脱落（或已矫正和修补）

2
设计要
求顶紧
的节点
接触面不应少于70%紧贴，且边缘最大间隙不应大于 0.8mm

一
般
项
目
1
标记
主要构件的中心线与标高基准点等标记应齐全

2
结构
表面
应干净，不应有疤痕、泥沙等污垢

3
梁的跨中垂直度
≤h1/500

4
侧向弯曲矢高
≤h2/1500,且≤10.0mm

5
垂直上拱矢高
≤10.0mm

6
两端支座
中心位移
安装在钢柱上时，对牛腿中心的偏移
≤5.0mm

安装在混凝土柱上时，对定位轴线的
≤5.0mm

7
吊车梁支座加劲板中心与柱子承压加劲板中心的偏移
≤t/2

8
同跨间内同一横截面吊车梁顶面高差
支座处
≤10.0mm

其它处
≤15.0mm

9
同跨间内同一横截面下挂式吊车梁底面高差
≤10.0mm

10
同列相邻两柱间吊车梁顶面高差
≤L2/1500,且≤10.0mm

表5.11.17续
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
一
般
项
目
11
相邻两吊车梁接头部位
中心错位
≤3.0mm

上承式顶面高差
≤1.0mm

下承式底面高差
≤1.0mm

12
同跨间任一截面的吊车梁中心跨距
±10.0mm

13
单轨
中心线对定位轴线偏差
≤5.0mm

14
轨顶标
高偏差
支点处
≤10.0mm

其他处
≤15.0mm

15
行
车
轨
道
相邻轴间轨道不平直度
≤3.0mm

轨道中心对吊车梁（腹板）轴线的偏移
≤5（t/2）mm

轨道在同跨间任一截面的跨距偏差
≤10.0mm

相邻轨道端部连接处高差与平面差
≤1.0mm

跨间同一截面内轨顶标高偏差
支座处
≤10.0mm

其他处
≤15.0mm

16
现场焊缝
组对间隙
无垫板间隙
+3.0mm～0.0mm

有垫板间隙
+3.0mm～-2.0mm

施工单位
检查结果
专业工长（施工员）

施工组长

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
注：L2为长度；h1为截面高度；t为板、壁的厚度。
钢构件（吊车梁、单轨与轨道）安装工程检验批质量验收记录
单位（子单位）工程名称
株冶搭配锌浸出渣KIVCET直接炼铅项目工程-基夫赛特熔炼
分部（子分部）工程名称
钢结构
验收部位
14-18轴/F-G线顶▽4.220炉底冷却风机房单轨吊(工28a Gn=3T L=21.36.6m
总包单位
长沙有色冶金设计院株冶总承包项目部
项目经理
刘名贵
分包单位
二十三冶集团第二工程有限公司
分包项目经理
梁栋
施工执行标准
名称与编号

电力建设施工质量验收与评定规程第1 部分土建工程DL/T52lO.l－2005
《钢结构工程施工质量验收规范》(GB50205-2001)

施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
主
控
项
目
1
钢构件
应符合设计要求和现行有关标准的规定，无因运输、堆放和吊装等造成变形与涂层脱落（或已矫正和修补）

2
设计要
求顶紧
的节点
接触面不应少于70%紧贴，且边缘最大间隙不应大于 0.8mm

一
般
项
目
1
标记
主要构件的中心线与标高基准点等标记应齐全

2
结构
表面
应干净，不应有疤痕、泥沙等污垢

3
梁的跨中垂直度
≤h1/500

4
侧向弯曲矢高
≤h2/1500,且≤10.0mm

5
垂直上拱矢高
≤10.0mm

6
两端支座
中心位移
安装在钢柱上时，对牛腿中心的偏移
≤5.0mm

安装在混凝土柱上时，对定位轴线的
≤5.0mm

7
吊车梁支座加劲板中心与柱子承压加劲板中心的偏移
≤t/2

8
同跨间内同一横截面吊车梁顶面高差
支座处
≤10.0mm

其它处
≤15.0mm

9
同跨间内同一横截面下挂式吊车梁底面高差
≤10.0mm

10
同列相邻两柱间吊车梁顶面高差
≤L2/1500,且≤10.0mm

表5.11.17续
施工质量验收规范的规定
施工单位自检记录
监理（建设）单位验收记录
一
般
项
目
11
相邻两吊车梁接头部位
中心错位
≤3.0mm

上承式顶面高差
≤1.0mm

下承式底面高差
≤1.0mm

12
同跨间任一截面的吊车梁中心跨距
±10.0mm

13
单轨
中心线对定位轴线偏差
≤5.0mm

14
轨顶标
高偏差
支点处
≤10.0mm

其他处
≤15.0mm

15
行
车
轨
道
相邻轴间轨道不平直度
≤3.0mm

轨道中心对吊车梁（腹板）轴线的偏移
≤5（t/2）mm

轨道在同跨间任一截面的跨距偏差
≤10.0mm

相邻轨道端部连接处高差与平面差
≤1.0mm

跨间同一截面内轨顶标高偏差
支座处
≤10.0mm

其他处
≤15.0mm

16
现场焊缝
组对间隙
无垫板间隙
+3.0mm～0.0mm

有垫板间隙
+3.0mm～-2.0mm

施工单位
检查结果
专业工长（施工员）

施工组长

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
注：L2为长度；h1为截面高度；t为板、壁的厚度。
