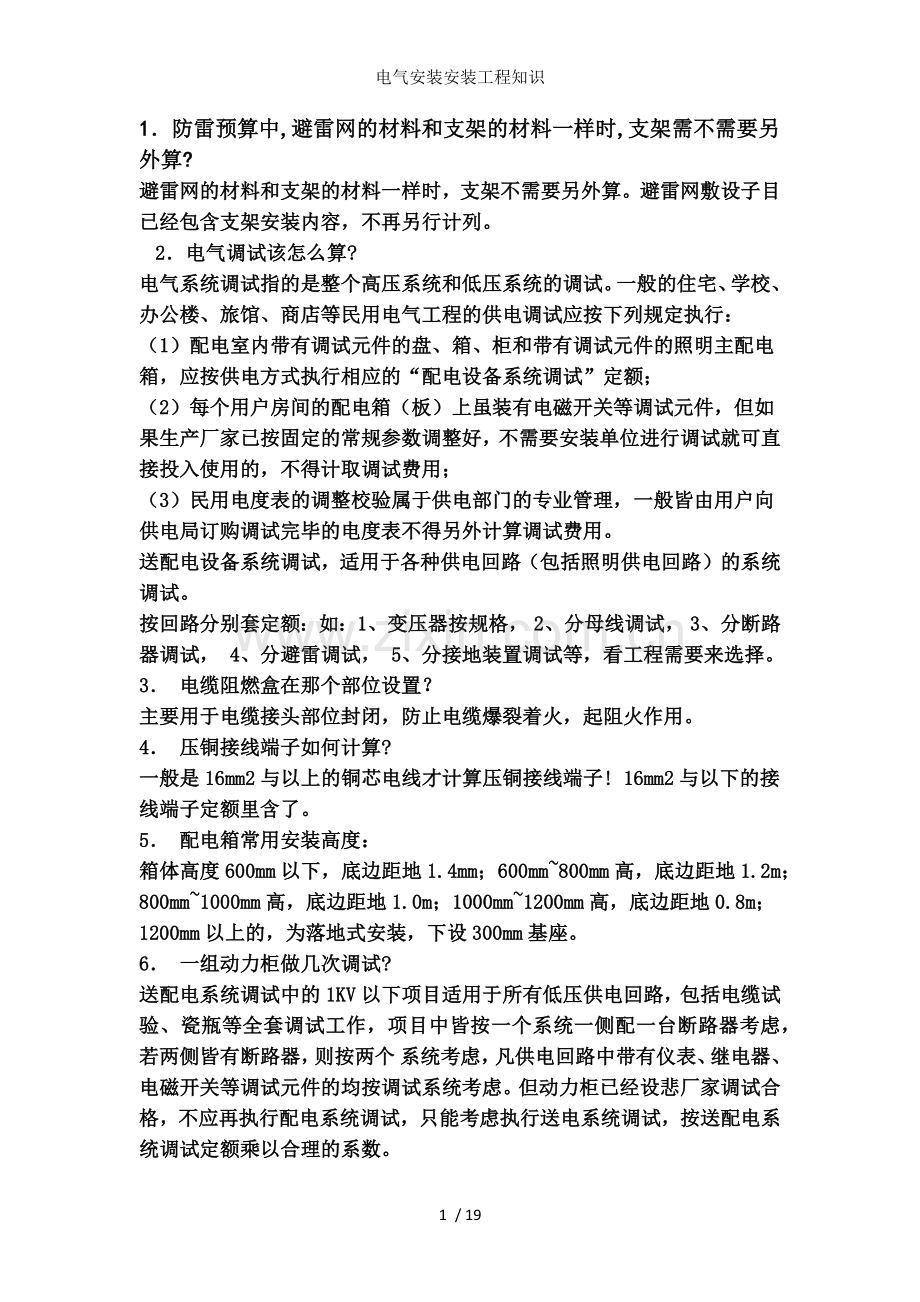

电气安装安装工程知识.docx

电气安装安装工程知识
1．防雷预算中,避雷网的材料和支架的材料一样时,支架需不需要另外算?
避雷网的材料和支架的材料一样时，支架不需要另外算。避雷网敷设子目已经包含支架安装内容，不再另行计列。
2．电气调试该怎么算?
电气系统调试指的是整个高压系统和低压系统的调试。一般的住宅、学校、办公楼、旅馆、商店等民用电气工程的供电调试应按下列规定执行：
（1）配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电箱，应按供电方式执行相应的“配电设备系统调试”定额；
（2）每个用户房间的配电箱（板）上虽装有电磁开关等调试元件，但如果生产厂家已按固定的常规参数调整好，不需要安装单位进行调试就可直接投入使用的，不得计取调试费用；
（3）民用电度表的调整校验属于供电部门的专业管理，一般皆由用户向供电局订购调试完毕的电度表不得另外计算调试费用。
送配电设备系统调试，适用于各种供电回路（包括照明供电回路）的系统调试。
按回路分别套定额：如：1、变压器按规格， 2、分母线调试， 3、分断路器调试， 4、分避雷调试， 5、分接地装置调试等，看工程需要来选择。
3． 电缆阻燃盒在那个部位设置？
主要用于电缆接头部位封闭，防止电缆爆裂着火，起阻火作用。
4． 压铜接线端子如何计算?
一般是16mm2与以上的铜芯电线才计算压铜接线端子! 16mm2与以下的接线端子定额里含了。
5． 配电箱常用安装高度：
箱体高度600mm以下，底边距地1.4mm；600mm~800mm高，底边距地1.2m；800mm~1000mm高，底边距地1.0m；1000mm~1200mm高，底边距地0.8m；1200mm以上的，为落地式安装，下设300mm基座。
6． 一组动力柜做几次调试?
送配电系统调试中的1KV以下项目适用于所有低压供电回路，包括电缆试验、瓷瓶等全套调试工作，项目中皆按一个系统一侧配一台断路器考虑，若两侧皆有断路器，则按两个 系统考虑，凡供电回路中带有仪表、继电器、电磁开关等调试元件的均按调试系统考虑。但动力柜已经设悲厂家调试合格，不应再执行配电系统调试，只能考虑执行送电系统调试，按送配电系统调试定额乘以合理的系数。
7． 接地网调试是怎么介定的？
接地网接地电阻的测定：一般发电厂或变电站连为一体的母网，按一个系统计算；自成母网不与厂区母网相连的独立接地网。另按一个系统考虑。大型建筑群各有自己的接地网，虽然在最后也将各接地网连在一起，但应按各自的接地网计算，不能作为一个网的，具体应按接地网的实验情况而定。
独立的接地装置按组计算：如一台柱上变压器有一个独立的接地装置，即按一组计算。
避雷针接地电阻的计算：每一避雷针均有单独的接地网（包括独立的避雷针、烟囱避雷针等），均按一组计算。
8． 强电弱电的区分,高压低压的区分,动力照明的区分?
强电弱电的区分：
强电：强电指动力用电与照明等，一般在220V以上。
弱电：弱电指的是电话，网络，监控，电视等电路一般都在36V以下。
高压低压的区分：
1kv以上的电压称为高压,1kv以下的电压称为低压.
动力照明的区分：
按照我国标准规定，照明基本上包括：照明、插座、排气扇等220V的 设备的用电。
动力基本上是指380V的设备或220V大功率与工业用的设备。
9． BV-4*25属电缆还是电线,电缆与电线应怎样区分
电线是由一根或几根柔软的导线组成，外面包以轻软的护层；电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。 电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成部分组成。 常用电缆的特性如下： CEF——乙丙橡胶绝缘氯丁橡胶护套，船用阻燃电力电缆。 CVV——聚氯乙烯绝缘，聚氯乙烯护套船用阻燃电力电缆。 氧舱电线常采用BV，BX，RV，RVV系列电线，其中： BV——铜芯聚氯乙烯绝缘电线，长期允许温度65℃，最低温度-15℃，工作电压交流500V，直流1000V，固定敷设于室内、外，可明敷也可暗敷。 BX——铜芯橡皮绝缘线，最高使用温度65℃，敷于室内。 RV——聚氯乙烯绝缘单芯软线，最高使用温度65℃，最低使用温度-15℃，工作电压交流250V，直流500V，用作仪器和设备的内部接线。 RVV——铜芯聚氯乙烯绝缘和护套软电线，允许长期工作温度105℃，工作电压交流500V，直流1000V，用于潮湿，机械防护要求高，经常移动和弯曲的场合。 其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线 这样说比较简单,容易理解!! 电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。 电缆常见型号： VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V） YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22） 型号加“ZR”或“FR”的为阻燃电缆（电线）。加“L”为铝线 电线的型号较简单： BVV--聚氯乙烯绝缘和护套铜心线， BV--聚氯乙烯绝缘铜心线， BVR--聚氯乙烯绝缘铜心软线， BX--橡皮绝缘铜心线， RHF--氯丁橡套铜心软线。
BV-4*25属于电线！
10． YJV-1000（3*2.5）PC25-FC”含义是什么?怎么套定额？
1）交联聚乙烯绝缘电力电缆-电压级1KV-3芯每芯2.5mm-穿聚氯乙烯硬质电线管管径25mm-埋地敷设
2）套安装电气：埋管塑料管、电力电缆穿塑料管
一、给水部分：（一般地下地下全部采用PP-R或PVC-U塑料管或衬塑钢管）
1、先数给水入口处与室内的给水器具（如阀门、水表等），根据管径不同分开统计。
2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。
3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。
4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量与除锈刷油面积（32与32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。
5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。
给水入户干管的计算
1、数给水入户的入户装置（一般按标准图集进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）
2、入户不同干管的长度=1.5（为外墙皮预留的）+干管图上量出的长度（砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）
3、室外1.5米管道的挖土方（一般如安装和土建是一个单位施工的，不给计算）
给水立管的计算
1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）
2、立管上的阀门（阀门规格与立管的规格相同）
3、立管穿楼板套管（多大规格的立管套管为多大规格）
给水支管的计算
1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）
2、穿墙套管（一般为管井中的立管接出的支管处有此套管）
3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了）
给水工程套定额的项目：
1、各种规格的给水管子2、各种规格的阀门3、各种规格的水表、4穿楼板套管5、穿墙套管6、管道冲洗7、室外1.5米给水管道的挖土方

二、排水部分：（一般±0.000以下与出屋面的排气管采用铸铁管，±0.000以上采用U-PVC塑料排水管）
排水工程分有压排水管道和无压排水管道（在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道），高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。
1、排水工程里需数地漏的个数，洗脸盆、洗菜池、坐便器、淋浴器等（一般一层为铸铁地漏，二层以上为塑料地漏需分开进行统计）洗脸盆等都给水里数就不用数了，只数一次就好；排水管道上有检查口，但是在算量里就不用数了（定额里都考虑了）；，如果是铸铁的需除锈刷油。
2、排水管一般不和给水与采暖管一起走，它是独立的，直接排入市政排水管网；一般情况下首层和其他层分开计算，正负0以下与出屋面的均采用铸铁管道，正负0以上的一般都采用塑料管；而且首层为独立外排，不与其它层共排；排水短立管上接大便器的立管长度都按0.5米考虑，具体管径一般接大便器的管径都是等于100的，接其它排水设备的（具体看系统图上标注的）。
3、排水支管：一般卫生间都是从楼板下50CM处接出接至楼地面处和排水设备相连，（所以短立管按0.5米考虑）厨房一般是从楼板上30CM处接出，不需上返的太高一般按0.3米考虑
铸铁干管与±0以下立管的长度计算为：
A、铸铁干管与±0以下立管的长度为=3米（室外预留）+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高（一般为1.7米）
B、排水干管室外3米的土方工程量（一般安装和土建为一个单位施工的也不给计算）
排水塑料立管的长度计算为：
立管长=各立管的总高度（各立管每一层的层高*总的层数）*立管的数量
出屋面铸铁管的长度计算为：
出屋面铸铁管长=1米（一般出屋面管为1米，看系统图上标的尺寸进行计算）*立管的数量
屋面铸铁风帽一般在土建中按“个”计算
排水支管的长度计算为：
排水支管应按系统图上标明的尺寸分开计算，一般接大便器的排水管径大一些，接其它设备的管径比较小一些，对照上给排水大样图和系统图将各种规格管子分开计算。
卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量（一般就为1个洗菜池）
地下部分与出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量
地面扫除口在图纸上看如有就计算
排水工程套定额的项目：
1、地下部分的各种规格铸铁管
2、地上部分各种规格的塑料管
3一层的铸铁地漏
4、二层以上的塑料地漏
5、各种卫生设备的安装
6、排水管道的支架不计算因为在塑料管道中已考虑
7、地下排水管道的除锈、刷油
8、室外3米排水管道的土方开挖工程量、回填工程量
采暖工程
（切记是两根管，一根供水管，一根回水管，计算管道、穿楼板套管等都是两个）
一、采暖部分：（一般采用焊接钢管，管径大于32的采用焊接连接，小于等于32的采用螺纹连接）
1、采暖工程分地热采暖和散热器采暖，一般采暖管道都需做保温，室内的采暖管道不需做保温，但目前的建筑基本上室内看不到采暖管道，所有的采暖管道都在地沟里或管井内，所以都应保温，如管道的保温厚度或保温材料用的不一样就把不同的保温厚度或保温材料的管子分开计算，以方便管道的保温与除锈、刷油的计算。
首先地热采暖的计算
（一）、干管的计算
1）采暖入户装置的计算，一般按标准图集查可得，多大规格的入户管对应多大规格的各种阀门、过滤器、热量表；一般压力表、温度计不分规格。
2）不同规格干管的长度={1.5（从外墙皮1.5）+ 一层平面图上量出的不同规格的长度}*2根（供回水）
3）波纹伸缩器（分规格数）一般在干管上设，多大规格的干管对应多大规格的伸缩器（在一层干管图上可查得）
（二）、立管的计算
1）不同规格立管的长度=每一层的层高*对应规格的层数
2）立管最低端的阀门（分规格数）
3）立管最高端的自动排气阀（分规格数），一般自动排气阀都带一个控制阀，因为定额里的自动排气阀不含控制阀，所以应单独套价
4）立管的穿楼板套管（分规格数）
（三）支管的计算
1）从立管上接出的支管一般供水管上有过滤器、热量表、阀门、回水管上只有一个阀门对应管子的规格将其全部数出来
2）从立管上接出的支管一般有穿墙套管（分规格数）
3）支管的长度=在大样图上量出从管井至分集水器的距离+（分集水器距地高度+0。2）*2根（一供一回）+立管接支管处的高度*2（因为支管从立管接出时是在本层楼板上的（H+0.6假设的）接出的，现地热管要走地面所以要返到地面的垫层里）。
4）按不同的回路统计分集水器的数量（因为不同回路的分集水器材料价格不一样）
（四）计算地面的净面积=房间主墙间的净面积（因为算出此量后可以计算地面聚苯板的面积、地面钢丝网片的面积、锡泊纸的面积以上工程量全部套定额）
（五）计算地面的净周长（因为算出此量后可以计算地面的聚苯板条的长度）
（六）将每一回路的PE-X地热管的长度 按图上所标的长度全部加起来即可。
（七）计算钢管的支架工程量查表可得
（八）采暖管道的除锈、刷油
（九）采暖管道的保温层体积、保护层面积（查表可得）
地热采暖工程套定额的项目：
1、 各种规格的给水管子
2、各种规格的阀
3、各种规格的热量表
4穿楼板套管
5、穿墙套管
6、管道冲洗
7、自动排气阀
8、各回路的分集水器安装
9、除锈、刷油
10、保护层体积、保护层面积
11、地热管
12、钢丝网片
13、聚苯板面积
14、聚苯板条长度
15、锡泊纸的面积
16、室外1.5米给水管道的挖土方
其次是散热器采暖的计算：
采暖干管、立管、支管与各管道上的阀门计算与地暖采暖相同，支架计算也一样，但计算散热器采暖时应计算A、数散热器的组数（最后套手动放风阀用）B、将散热器的片数全部加起来（套散热器时是套所有的片数）C、散热器除锈刷油（查表可得）

1、消防系统一般由消防电、消防水、消防通讯和防排烟系统四部分组成
（1）消防电系统包括：消防主机、回路卡、模块箱、烟感、温感、手报、警铃、声光报警、控制模块、信息反馈模块、模块24V、联动24V、消防电话、消防栓、消防主机、远程联动盘等
（2）消防水系统包括：消防水箱、干湿报警阀、水流指示器、信号蝶阀、水力警铃、消火栓、喷淋头、水泵接合器、压力表等
（3）消防通讯系统包括：消防电话主机、分机、消防广播等
（4）防排烟系统包括：送排风管道、管井、防火阀、门开关设备、送、排风机等
2、 火灾自动报警控制系统由光电感烟探头、差定感温探头、手动报警按钮、消火栓按钮、喷淋头、水流指示、湿式报警阀、压力开关、楼层显示器、防火阀、排烟阀、排烟机、正压送风机、正压送风阀、新风机组、空调机组、消防电梯、消防广播、消防电话、消火栓泵、喷淋泵、切断非消防电源、控制器主机和显示系统组成。
3、（1）声光报警器是否需要模块控制，需要根据工程中所选用的报警主机确定，例如海湾产品，则不需要模块控制声光报警器。通常采用模块控制的声光报警器属于非编码设备；（2）应急照明配电箱的控制模块应该安装在配电箱内；（3）水流指示器的输入模块通常安装在水流指示器附近的顶板上，模块和水流指示器之间通过金属软管穿线连接，金属软管外刷防火涂料
4、室内消火栓管道按管道中心线长度以“m”计量，不扣除管件、阀门所占长度。套用第八册定额相应子目
5、室内消火栓按消火栓不同类型（单栓、双栓）以“套”计量。消火栓为未计价材料，套用第七册相应定额子目
6、火灾自动报警系统由火灾自动报警控制器和联动控制系统组成
（1）火灾自动报警控制器包括：火灾探测器、水流指示器、消防按钮、消防广播、消防电话、消防警铃等组成
（2）联动控制系统包括：送风机、排烟风机、消火栓泵、喷淋泵、消防电梯、防火卷帘门等
7、火灾探测器按原理分为：感烟式火灾探测器、感温式火灾探测器、感光火灾探测器、可燃气体火灾探测器、复合火灾探测器
8、 点型探测器：不论感烟器、感温器、可燃气体探测器、火焰探测器，不分规格、型号，也不分安装方式，均以多线制、总线制的接线方式分类，按“只”计量。探测器本身为未计价材料。
9、控制模块（接口）：（1）计量规则：根据模块的作用按单输出、多输出和报警的作用分类，以”只“计量。
（2）模块的作用：一种是仅起控制作用；一种只起监视与报警作用。
（3）控制模块（接口）是指仅能起控制作用的模块，亦称中继器，依照其给出控制信号的数量，分为单输出和多输出两种形式，执行时部分安装方式，按照输出数量以只为计量单位
报警模块（接口）不起控制作用，只能起监视报警作用，执行时不分安装方式，以只为计量单位
（4）注：探测器中已含接口模块，不再另行计算；水流指示器不含接口模块，应另计接口模块的安装；消防按钮可能含接口模块，应视具体情况而定。
10、报警控制器不论型号、规格，均按接线制即多线制或总线制分类，按壁挂式、落地式分类，并以控制的点数分档，以”台“计量。
11、报警控制器的点数计算方法：
多线制的点数：指报警控制器所带报警器件（探测器、报警按钮）的个数 。
总线制的点数：指报警控制器带有地址编码的报警器件（探测器、报警按钮、模块等）的数量。但是当一个模块带有数个探测器时，只能计算一个点。
12、手动报警按钮、消火栓按钮、气体灭火按钮，不不论明装或暗装，均以”只“计量（注：按钮用明配管或暗配管时，应各计算一个明装或暗装接线盒，用第二册定额相应子目）
13、总线制和多线制的区别：总线制是火灾自动报警系统信号传输线路与消防联动系统合二为一，即在一个回路中既有探测器、手动报警按钮，又有控制消防联动设施动作与接受动作回授信号的控制模块回路。也就是设备是并联在一根总线上的。采用总线制布线方式比较简单。一般情况下，如果消防联动设施数量比较多且集中，采用总线制比较经济合理。多线制是对消防联动设施的控制是一对一、点对点的控制回路。 多线控制是由主机控制室用于手动控制的！通常不受报警系统控制，由人为控制！（利用继电器，接触器完成）
14、警报装置分为声光报警和警铃报警两种形式，均以只为计量单位
15、消防火灾自动报警系统调试中点数是根据现场所有的感烟探测器、感温探测器、手动报警按钮、消火栓按钮和声光报警器、输入模块、输入输出模块等设备的总数量来确定。系统数量一般是根据现场有几台火灾报警控制器，如果只有一台火灾报警控制器那就是一个系统；如果有二台以上，而且没有联网，那就可以根据控制器的数量确定系统量。具体可参考定额中的说明。

1、接地极
  1.1接地极制作安装：定额套用2-688~2-695，可分为钢管接地极、角钢接地极、圆钢接地极和接地极板（块）
  1.2说明：接地极即接地体，是埋在于地中并直接与大地接触做散流用的金属导体。接地极的长度按设计长度计算，设计无规定时，每根长度按2.5米计算，若设计有管帽时，管帽另按加工件计算。接地极一般使用在小型建筑，而且无桩基的工程。
2、接地母线
 2.1接地母线敷设：定额套用2-696~2-700，可分为户内接地母线敷设、户外接地母线敷设、铜接地绞线敷设
 2.2说明：接地母线是指将所有接地线汇在一起后的接地线，一般采用扁铁或圆钢，户外接地母线一般敷设在沟内，敷设前按设计要求挖沟，沟深不得小于0.5米，然后埋入扁铁。接地母线不做散流作用，接地母线和接地体与接地支线一般采用焊接连接。户外接地母线挖沟的沟底宽度按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34立方，如设计要求埋深不同时，可按设计方量调整。
2.3接地母线计算工程量时应按图纸设计的水平长度和垂直长度只和*1.039，计算主材费时应按市场价格*相应损耗率。
3、接地跨接
  3.1接地线跨接线安装：定额套用2-701~2-703，可分为接地跨接线、构架接地和钢铝窗接地
  3.2说明：接地跨接线：防雷接地应该形成一个闭和回路后接地，在断线处应采用接地跨接线，凡用螺栓或铆钉连接的接地网中的地方，都应焊接接地跨接线，跨接线一般采用扁钢和圆钢。
  3.3接地跨接按40*4扁钢考虑，采用开孔连接，管件跨接利用法兰盘连接螺栓，钢轨利用鱼尾板固定螺栓，平行管道采用焊接进行综合考虑。
  3.4构架接地是按户外钢结构或砼结构接地来考虑的，每处接地跨接包括了4米以内的水平接地。
  3.5钢铝窗接地采用8号圆钢一端和窗连接，一端和圈梁主筋连接。
  3.6利用基础钢筋做接地，套用2-751均压环敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以个人认为利用基础钢筋做接地网除了按均压环算，还应该计算基础钢筋的跨接数量）
  3.7等电位箱和局部等电位箱的箱内连接套接地跨接*0.5系数，箱体再单独套定额，局部等电位箱 应套接线盒安装子目，总等电位箱套接线箱安装子目。
4、避雷针
  4.1避雷针制作安装：定额套用2-704~2-740，避雷针制作可分为钢管避雷针制作、圆钢避雷小针制安，避雷针安装可分为装在烟囱上、装在平屋面上、拉线安装、装在墙上、装在金属容器顶上、装在金属容器壁上、装在构筑物上和独立避雷针安装
  4.2避雷的制作不包括底座的加工，也未包括其本身的主材价格，计算主材费时要根据时常价格*损耗率。
  4.3独立避雷小针安装不包括针体的制作，针体的加工制作按“一般铁构件制作”定额计算。
 5.1半导体少长针消雷装置安装：定额套用2-741~2-743。
 5.2半导体少长针消雷装置安装以套为计量单位，按设计安装高度分别执行相应定额，装置本身由设备制造厂成套供应。
6、避雷引下线
  6.1避雷引下线敷设：定额套用2-744~2-747。避雷引下线敷设可分为利用金属构件引下、沿建筑物构筑物引下、利用建筑物主筋引下和断接卡子制作、安装。
  6.2如钢结构的厂房利用其的钢柱做引下线时应套用利用金属构件引下。
  6.3沿建筑物构筑物引下一般是采用圆钢、扁铁沿建筑物和构筑物明敷引下的，计算工程量时应按图纸设计的水平长度和垂直长度只和*1.039，计算主材费时应按市场价格*相应损耗率。
  6.4利用建筑物主筋引下见下图：
上图是定额所考虑的安装方法，但现在出现了很多的钢筋连接方法，一般已经不再使用绑扎和搭接焊了，不部分采用闪光对焊和锥螺纹接头连接，这些施工都是由钢筋工来完成的，闪光对焊可以说不需要电工再进行焊接了，锥螺纹接头一般来说也可以完成电气通路，但为了安全起见，这样的连接方式还需要进行跨接。所以我个人认为这个工程量不管是不是由钢筋工来完成还是有电工来完成，我们这个工程量还是应该计算的，最少在立柱钢筋的跨接还是由电工来完成的。
  6.5电气设备接地引下线安装已包括在设备安装定额内了，不应重复计算。
  6.6断接卡子是为了测试电阻值而做的一个测试点，一般是装在接线盒或箱内暗配，套用该定额时应根据设计和施工情况单独套用接线盒或接线箱定额。
7、避雷网
 7.1避雷网安装：定额套2-748~2-252子目，可分为沿砼块敷设、沿折板支架敷设、砼块制作、均压环敷设和柱主筋与圈梁钢筋焊接
 7.2沿砼块敷设就是把避雷网支架在砼块上面，砼块套砼块制作定额子目，定额的避雷网支架间距按1M考虑。沿墙板支架避雷网也执行该子目，但不计算砼块制作的工程量，支架以在定额内综合考虑了，不再计算。
 7.3沿折板支架敷设（这个本人未见到过，据朋友说这个适用于折型的屋面。如有朋友知道的，可以还大家说说）
 7.4砼块制作不再多说。
 7.5均压环敷设这个一般出现在高层，用于防雷侧击的。可以沿外墙敷设也可以利用圈梁钢筋来敷设，外墙敷设的个人认为可以套避雷网子目，利用圈梁钢筋敷设套均压环敷设子目。
 7.6柱主筋与圈梁钢筋焊接这个是当楼层有局部等电位箱时，在立柱的引下钢筋上和圈梁钢筋进行焊接，焊接按2根主筋考虑。基础梁和立柱钢筋焊接也可执行该子目。

安装预算之如何看水暖图纸
给排水工程安装预算经验汇总
1、给排水管道安装工程量计算与定额应用
1.1、界线划分
1) 给水管道
A. 室内外界线：阀门或外墙皮1.5m；
B. 与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。
2) 排水管道
A. 室内外以出户第一个排水检查井为界；
B. 室外管道与市政管道界线以与市政管道碰头井为界。
1.2、给排水管道工程量计算
1) 各类给排水管道分材质、管径，按施工图所示中心线长度以"10m"为计量单位，不扣除阀门、管件、器具组成和井类所占长度。
2) 室内管道安装（室内铸铁给水管与DN≥200的排水管道除外）定额内已包括了管卡（座）、托钩、支吊架制安与除锈刷漆，以与碳钢管、铸铁排水管除锈刷底漆内容，不再另行计算。
3) 室外给水碳钢管已包括除锈刷底漆，其面漆或防腐层按设计要求另计。排水铸铁管已包括沥青漆防腐，不再另行计算。
4) 给水铸铁管（包括采用给水铸铁管材的雨水管）按出厂已带有沥青防腐涂层考虑，若实际发生现场防腐或加强防腐时，按设计要求另行计算。
5) 室内外给排水管道均已包括水压（或灌水）试验、给水管道消毒冲洗，不再另行计算。
【管道需另计项】
1) 室外管道、室内给水铸铁管与DN≥200的排水管道需另计管道支架；
2) 给水铸铁管按管材出厂带有沥青防腐涂层考虑，如需现场防腐或加强防腐可按设计要求另计；室外排水铸铁管的防腐已经包括。
1.3、给排水管道安装定额应用
1）室外管道安装不分地上与埋设，均使用同一定额；
2）室外管道支架按第八册第一章管道支架项目执行；
3）室内给水铝塑复合管、塑料管等，若设计要求嵌墙或楼(地)面暗敷时，定额人工乘以系数0.80，同时按实调整管件与管卡、扣座、支架等材料用量；
4）设置于管道间、管廊、已封闭的地沟、吊顶内的管道系统（含阀门、法兰、支架、刷油、绝热等全部工程），定额人工乘以系数1.3。
5）钢套管和防水套管执行第六册相应项目；
6）对于热熔连接的（PP-R）塑铝稳态复合管安装，可按消耗量定额第八册中室内、外塑料给水管（热、电熔连接）项目，定额人工乘以系数1.10。
7）补充定额中补充有一些新材质的管道安装，如果有超出最大规格的管道，可执行第六册相应项目。
2、卫生洁具安装工程量计算与定额应用
2.1、 卫生洁具简介
【重点通过教材中的安装图了解各卫生器具的安装情况】
1）便溺器具：大便器、小便器、冲洗设备。
2）盥洗、沐浴器具：洗脸盆、浴盆、盥洗槽、淋浴器等。
3）洗涤器具：洗涤盆、化验盆、污水盆、地漏。
2.2、卫生洁具安装工程量计算规则
1) 各种卫生器具安装以"10组（套）"为计量单位，已按标准图综合了卫生器具与给水管、排水管连接的人工与材料用量，以与短管、支托架等零星刷漆工料，不再另行计算。
2) 蹲式大便器安装已包括了固定大便器的垫砖，但不包括大便器蹲台的砌筑。
3) 大便槽、小便槽自动冲洗水箱安装以"10套"为计量单位，已包括了水箱托架的制作安装，不再另行计算。
4) 小便槽冲洗管制作与安装以"10m"为计量单位，不包括阀门安装，其工程量可按相应定额另行计算。
5) 脚踏开关安装，已包括了弯管与喷头的安装，不再另行计算。
6) 水嘴、地漏、地面扫除口安装以"10个"为计量单位。
2.3、卫生器具与给水管道和排水管道的界线划分
与给水管分界点一般为给水水平管与器具进水分支管的交接处；与排水管分界处一般为存水弯与排水管道的交接处。详细见教材表8-5所示。
2.4、卫生器具安装定额应用
1) 各卫生器具安装定额的编制均参照了《全国通用给水排水标准图集》中的有关标准图，分别编列有浴盆、洗脸盆、洗涤盆与化验盆、淋浴器、各式大小便器与冲洗水箱、排水拴、地漏、扫除口、水龙头等项目。
2) 定额中的浴盆安装项目适用于各种型号的浴盆，定额中不包括支座和周边的砌砖与瓷砖粘贴，应按建筑工程消耗量定额另行计算。
3) 成品水力按摩浴盆包括配套小型循环设备（过滤罐、水泵、按摩泵、气泵等）安装，其循环管路材料、配件等按生产厂家成套供货考虑。定额内未包括相关的电气检查接线工作，应按第二册另计。
4) 洗脸盆、洗手盆、洗涤盆适用于各种型号，洗脸盆肘式开关安装不分单双把，均使用同一项目。
5) 洗脸盆、淋浴器组成安装定额中分别列有钢管组成与铜管制品子目，其区别在于上水管连接时前者按标准图尺寸切管、套丝现场组成，后者一般是在器具进水阀（角阀）之后的部分均采用与器具配套的铜质（镀铬）成品短管与管件、配件（也称铜活）连接安装，有些器具的下水配件也是如此（如立式与理发洗脸盆安装），使用中应加以区分。
6) 与卫生器具配套的感应器安装、卫生间干手器等按第二册执行。
7) 定额内各分支管材料可以依据实际情况进行换算。

19 / 19
