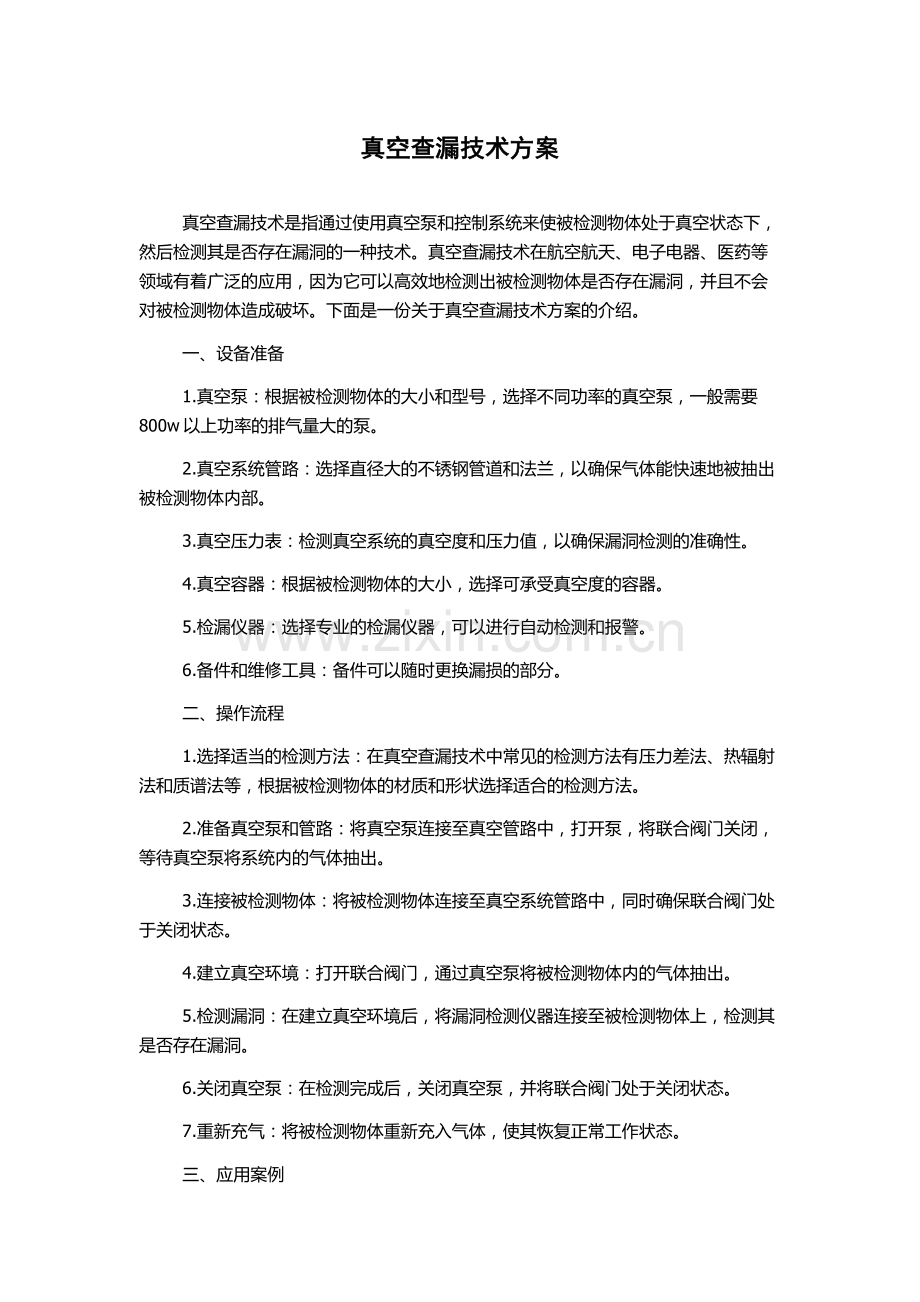

真空查漏技术方案
真空查漏技术是指通过使用真空泵和控制系统来使被检测物体处于真空状态下，然后检测其是否存在漏洞的一种技术。真空查漏技术在航空航天、电子电器、医药等领域有着广泛的应用，因为它可以高效地检测出被检测物体是否存在漏洞，并且不会对被检测物体造成破坏。下面是一份关于真空查漏技术方案的介绍。
一、设备准备
1.真空泵：根据被检测物体的大小和型号，选择不同功率的真空泵，一般需要800w以上功率的排气量大的泵。
2.真空系统管路：选择直径大的不锈钢管道和法兰，以确保气体能快速地被抽出被检测物体内部。
3.真空压力表：检测真空系统的真空度和压力值，以确保漏洞检测的准确性。
4.真空容器：根据被检测物体的大小，选择可承受真空度的容器。
5.检漏仪器：选择专业的检漏仪器，可以进行自动检测和报警。
6.备件和维修工具：备件可以随时更换漏损的部分。
二、操作流程
1.选择适当的检测方法：在真空查漏技术中常见的检测方法有压力差法、热辐射法和质谱法等，根据被检测物体的材质和形状选择适合的检测方法。
2.准备真空泵和管路：将真空泵连接至真空管路中，打开泵，将联合阀门关闭，等待真空泵将系统内的气体抽出。
3.连接被检测物体：将被检测物体连接至真空系统管路中，同时确保联合阀门处于关闭状态。
4.建立真空环境：打开联合阀门，通过真空泵将被检测物体内的气体抽出。
5.检测漏洞：在建立真空环境后，将漏洞检测仪器连接至被检测物体上，检测其是否存在漏洞。
6.关闭真空泵：在检测完成后，关闭真空泵，并将联合阀门处于关闭状态。
7.重新充气：将被检测物体重新充入气体，使其恢复正常工作状态。
三、应用案例
例如，在电子电器领域，真空查漏技术可以用于检测电子设备中的微小漏洞，如PCB板、IC芯片等。在检测过程中，将被检测物体放入真空容器中，并将其内部空气通过真空泵抽出，然后使用漏洞检测仪器进行检测漏洞。这种方法对于微型电子设备的检测非常有用，因为它可以避免电子设备被破坏。
在航空航天领域，真空查漏技术可以用于检测火箭发动机、航天器、液氢氧储罐等设备中的漏洞。这些设备在使用过程中要承受高压和高温，并且可能遭受外界撞击或振动，所以必须使用真空查漏技术进行检测，以确保设备的可靠性和安全性。
总结起来，真空查漏技术是一种高效、准确、无破坏的漏洞检测方法，在航空航天、电子电器、医药等领域都有广泛的应用前景。
