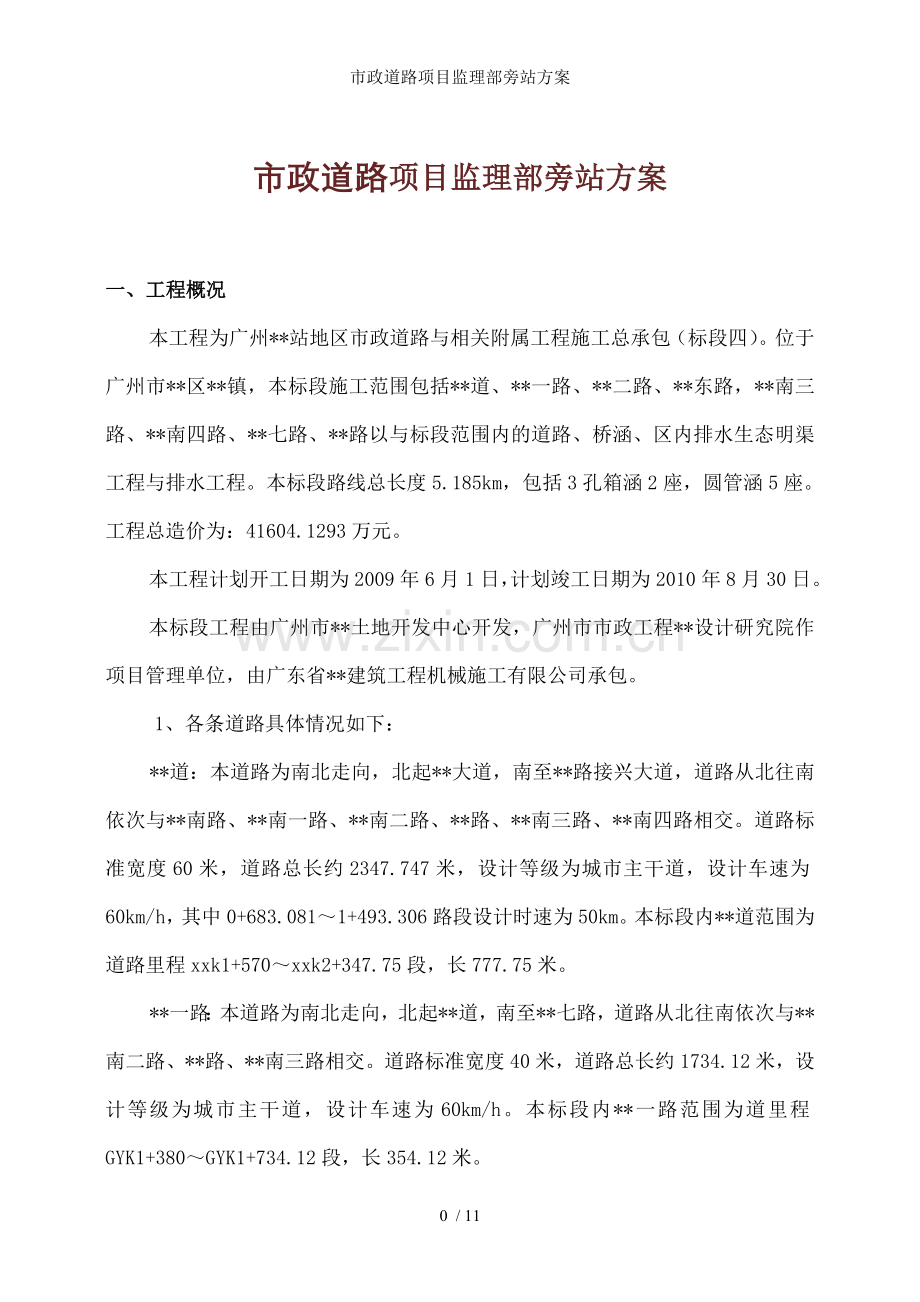

市政道路项目监理部旁站方案

市政道路项目监理部旁站方案

一、工程概况
本工程为广州**站地区市政道路与相关附属工程施工总承包（标段四）。位于广州市**区**镇，本标段施工范围包括**道、**一路、**二路、**东路，**南三路、**南四路、**七路、**路以与标段范围内的道路、桥涵、区内排水生态明渠工程与排水工程。本标段路线总长度5.185km，包括3孔箱涵2座，圆管涵5座。工程总造价为：41604.1293万元。
本工程计划开工日期为2009年6月1日，计划竣工日期为2010年8月30日。
本标段工程由广州市**土地开发中心开发，广州市市政工程**设计研究院作项目管理单位，由广东省**建筑工程机械施工有限公司承包。
1、各条道路具体情况如下：
**道：本道路为南北走向，北起**大道，南至**路接兴大道，道路从北往南依次与**南路、**南一路、**南二路、**路、**南三路、**南四路相交。道路标准宽度60米，道路总长约2347.747米，设计等级为城市主干道，设计车速为60km/h，其中0+683.081～1+493.306路段设计时速为50km。本标段内**道范围为道路里程xxk1+570～xxk2+347.75段，长777.75米。
**一路：本道路为南北走向，北起**道，南至**七路，道路从北往南依次与**南二路、**路、**南三路相交。道路标准宽度40米，道路总长约1734.12米，设计等级为城市主干道，设计车速为60km/h。本标段内**一路范围为道里程GYK1+380～GYK1+734.12段，长354.12米。

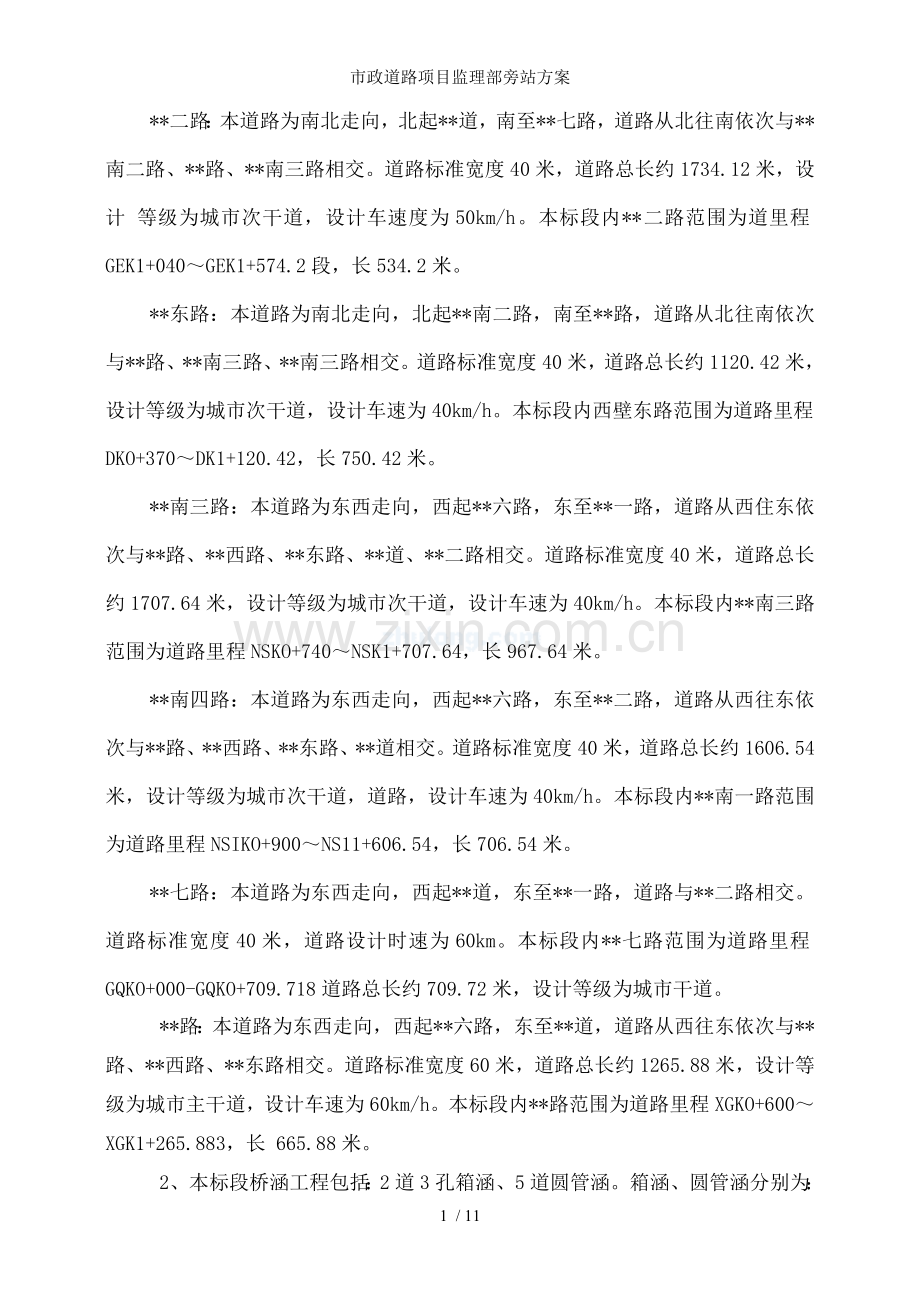

**二路：本道路为南北走向，北起**道，南至**七路，道路从北往南依次与**南二路、**路、**南三路相交。道路标准宽度40米，道路总长约1734.12米，设计 等级为城市次干道，设计车速度为50km/h。本标段内**二路范围为道里程GEK1+040～GEK1+574.2段，长534.2米。
**东路：本道路为南北走向，北起**南二路，南至**路，道路从北往南依次与**路、**南三路、**南三路相交。道路标准宽度40米，道路总长约1120.42米，设计等级为城市次干道，设计车速为40km/h。本标段内西壁东路范围为道路里程DKO+370～DK1+120.42，长750.42米。
**南三路：本道路为东西走向，西起**六路，东至**一路，道路从西住东依次与**路、**西路、**东路、**道、**二路相交。道路标准宽度40米，道路总长约1707.64米，设计等级为城市次干道，设计车速为40km/h。本标段内**南三路范围为道路里程NSKO+740～NSK1+707.64，长967.64米。
**南四路：本道路为东西走向，西起**六路，东至**二路，道路从西往东依次与**路、**西路、**东路、**道相交。道路标准宽度40米，道路总长约1606.54米，设计等级为城市次干道，道路，设计车速为40km/h。本标段内**南一路范围为道路里程NSIKO+900～NS11+606.54，长706.54米。
**七路：本道路为东西走向，西起**道，东至**一路，道路与**二路相交。道路标准宽度40米，道路设计时速为60km。本标段内**七路范围为道路里程GQKO+000-GQKO+709.718道路总长约709.72米，设计等级为城市干道。
**路：本道路为东西走向，西起**六路，东至**道，道路从西往东依次与**路、**西路、**东路相交。道路标准宽度60米，道路总长约1265.88米，设计等级为城市主干道，设计车速为60km/h。本标段内**路范围为道路里程XGKO+600～XGK1+265.883，长 665.88米。
2、本标段桥涵工程包括：2道3孔箱涵、5道圆管涵。箱涵、圆管涵分别为：
**南三路2号箱涵，中心桩号NSK1+460.942；
**路1号箱涵，中心桩号XGK0+806.254
**东路1号管涵，中心桩号DKO+461.087；
**二路2号管涵，中心桩号GEK1+460.552；
**道2号管涵，中心桩号XXZ1+945.756；
**南三路2号管涵，中心桩号NSKO+948.776；
**南四路1号管涵，中心桩号NSIKI+243.335.
3、本标段水工工程包括4#涌（4CKO+119.220---4CKO+576.601）整治工程。
4、本标段为第四标段，位于广州铁路**站地区东南片区，**路以南，铁路**站南咽喉区以东区域，工程范围内道路包括**道、**一咱、**二路、**东路，**南三路、**南四路、**七路、**路的排水系统。
排水体制采用雨污分流制。
本工程雨、污水排放方式：污水、雨水全部采用管道收集。雨水就近排入**河涌，污水经收集后进入**路污水主干管内。
管道铺设包括：钢筋砼管道铺设、雨水钢带增强聚乙烯PE螺旋波纹管、污水HDPE中空壁缠绕结构管铺设，还有钢筋混凝土污水管顶管施工。
5、本标段电气工程包括：低压配电、防灾报警系统等电气安装工程。
二、监理人员配备
为确保工程质量，项目监理部在工程质量监理过程中注重施工过程的质量控制（事中控制），对隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位，安排有丰富现场施工监理经验的监理人员进行旁站。在工程施工监理中监理部一直注重加强对现场的巡视、旁站监督与检查，与时发现违章操作和不按设计要求，不按施工图纸或施工规范、规程或质量标准施工的现象，对不符合质量要求的要与时进行纠正和严格控制。
根据本工程的特点和工程进展情况，项目监理部将在每个标段配备多名专职监理员，必要时总监可安排专业监理工程师实施旁站。需旁站的施工部位在实施前由项目总监向旁站员进行交底，并要求如实、准确做好旁站监理记录。
三、编制依据
1、有关工程建设的法律、法规：《建筑法》、《建设工程质量管理条例》、《建设工程监理规范》GB50319-2000、《公路工程施工监理规范》JTG-G10-2006、
《合同法》、《旁站监理管理办法》。
2、政府为业主建设项目所下达的文件（项目审批文件）。
3、当地建设行政主管部门的有关文件。
4、设计、勘察系列文件。
5、现行的技术规范、施工验收规范规程等。主要的规范、标准见表1-2。
6、业主与承建商与物资供应商签订的工程施工承包合同与物资供应合同。
表1-2 主要强制性标准、规范
序号
名 称
编 号
备 注
1
《建设工程监理规范》
GB50319-2000
国标
2
《公路工程施工监理规范》
JTG-G10-2006
交通部
3
公路桥涵施工技术规范
JTJ041-2000
交通部
4
钢筋焊接与验收规范
JGJ18-96
建设部
5
建筑施工安全检查标准
JGJ59-99
建设部
6
钢结构工程施工质量验收规范
GB50205-2001
国标
7
公路路基路面现场测试规程
JTJ059-95
交通部
8
公路工程施工安全技术规程
JTJ076-95
交通部
9
公路工程质量检验评定标准
JTGF80/1-2004
交通部
10
工程测量规范
GB50026-93
国标
11
道路交通标志和标线
GB5768-1999
国标
12
市政工程(道路、桥梁、排水)质量检验评定标准
CJJ1-90、CJJ2-90、CJJ3-90
建设部
13
城市道路路基工程施工与验收规范
CJJ44-91
建设部
14
《公路沥青路面施工技术规范》
JTGF40-2004
交通部
15
公路工程集料试验规程
JTJ058-94
交通部
16
《给水排水构筑物施工与验收规范》
GBJ141—90
国标
17
《钻孔灌注桩施工规程》
DZ/T0155—95
建设部
18
《城市道路桥梁工程施工验收规范》
CJJ42-91
建设部
7、经公司批准同意的监理**、监理实施细则和其他图、表、文件资料等。
8、经批准的实施性施工组织设计、施工进度计划、施工方案等。
四、旁站程序
1．按要求编制旁站监理方案；
2．向建设单位和施工单位送达“旁站监理方案”；
3．施工单位在关键工序施工前24小时，书面通知监理单位；
4．监理单位按计划实施施工全过程现场跟班监督；
5．按工序做好旁站记录；
6．发现问题，提出处理意见；
7．旁站记录未经施工单位质检员签字或问题未处理，不得进入下道工序施工。
五、 旁站监理人员主要职责
1．检查承包商现场质检人员到岗、特殊操作人员持证上岗与主要机械、材料、测量、检（试）验设备准备情况。
2．跟班全过程监督关键部位（工序）施工中执行方案与工程建设强制性标准情况。
3．核查进场建筑材料、建筑构配件、设备与商品混凝土的质量检验报告，监督承包商在现场进行的检（试）验或委托具有资格的第三方进行复验。
4．与时向项目总监或专业监理工程师报告旁站过程中发现的质量问题和处理情况。发现承包商行为违反工程建设强制性标准时，有权责令其立即整改；发现其施工活动已经或可能危与工程质量时，立即向总监报告，由总监下达局部暂停施工指令或采取其他措施。
5．如实、准确做好旁站监理记录和监理日记。
六、旁站监理的基本要求
1．项目监理部应督促承包商落实现场质保体系，旁站人员应检查承包商的有关现场管理人员、质检人员、特殊工种人员到位与持证上岗和施工机械、建筑材料准备情况。
2．在现场监督关键部位、关键工序施工中执行施工方案以与工程建设强制性标准情况。
3．旁站监理全过程必须有完整的旁站记录可追溯。
4．发现施工中违反设计要求、规范要求和强制性标准条文的行为时，旁站监理人员应与时制止并责令整改。发现施工质量和安全隐患，应按规定与时上报。必要时应与时报告项目总监，发出工程暂停令或采取其他应急措施。
七、 旁站监理的基本范围
1．基础工程：水泥搅拌桩施工。
2．市政排水管道：排水井基础、关键或重点位置开挖、监理结合现场环境认为重点的其他部位、工序。
6．“四新”（新工艺、新技术、新材料、新设备）试验的首件样板工程的重要施工过程。
八、 旁站监理的方法
旁站监理工作前的方法为三查二问一核对。所谓三查，一查交底记录，二查仪器、设备、工具、备用材料等，三查人员与组织。目的是确认承包单
位在技术方案和文件上已完善，仪器、设备工作正常，所需工具和备用材料已齐备，操作人员持证上岗，人员有组织、有带班，质检人员已到岗。通过三查掌握承包单位对本关键部位、关键工序的施工准备情况。保证组织上能够应对施工现场的整改或应急措施。所谓二问，一问一线操作工人交底内容，了解交底是否已完成三级交底，落实到了班组；二问施工技术文件有关内容，以保证施工资料的与时、真实和可靠，保证施工试件等条件可靠。一核对则是指核对施工前必须办理的手续是否齐全，满足监理程序要求。当通过三查二问一核对发现不具备或部分不具备施工条件时，旁站监理人员有权延迟进行施工作业。
旁站监理工作中的方法为一核查三监督，以与处置、获取原始资料。一核查是指核查进场用于工程实体的材料是否与设计文件与报验资料相吻合，凡不相吻合的，旁站监理人员立即报告总监，由总监决定暂停施工或采用何种应急措施，并据总监决定进行紧急处置。三监督是指现场跟班监督关键部位、关键工序的施工执行施工方案以与工程建设强制性标准情况，监督施工现场作业是否满足合格工程验收标准。
如果监督过程中发现问题，旁站监理人员有权不经报告进行处置，并务必留下原始资料。处置是对施工现场发生的各种异常情况作出明确的处理意见，并监控处理过程，只要存在异常情况，为了便于事后分析，旁站监理人员留存原始资料，避免事后出现不利于监理单位的被动局面。为了现场与时处置和留原始资料的需要，对旁站监理工作监理部统一配工具袋和相应的设备。旁站监理人员随身携带笔和文件夹，文件夹内除旁站监理记录表外，还有相关的技术文件和工作记录用表。作记录按时间顺序记录，不论是否正常施工．都记下每一时间段所处的施工位置和进度。如旁站时间很长，必须进行旁站监理工作交接时，将工作记录办理移交，转交下一旁站监理人员，以保证某一关键部位、关键工序记录内容的完整和连续，和保证旁站监理工作的连贯性。旁站监理人员随身携带与旁站内容相关的必要检查工具，以量化所监督情况。当出现异常情况，检查工具尚不能说明问题的，选择录音、录像、摄像等任何一种形式，进行现场实录。
旁站监理工作结束，与时填报旁站监理记录表，各方与时签字认可，本次旁站工作方视为结束。出现整改的、有处理措施的、存在问题的都如实记录在案，作为质量信息的重要组成部分留存归档。
九、 旁站监理记录表的填写
旁站监理记录是监理人员实施旁站监理和工程施工过程等情况的真实记载。旁站监理人员应如实、准确地填写。
1.填写旁站监理记录的要求
旁站监理记录应真实、准确、全面反映关键部位或关键工序施工过程的有关情况。文字书写应工整、清晰，语言表达应简明扼要，措辞严谨。旁站记录应尽量采用专业术语，不用或少用修饰词语，更不要夸大其词。涉与到数量的地方，应写清准确的数字。
2.旁站监理记录的主要内容
①天气情况：包括阴、晴、雨、雪和温度变化（最高气温、最低气温）、风况。
②旁站监理起止时间应记录工程施工开始时间和结束时间。
③施工部位：应写清工程所在部位的里程、编号、轴线、标高。
④施工情况。
包括关键部位或关键工序的施工过程情况，试验与检验情况，设备、材料的使用情况，质量保证体系运行情况等。
a．关键部位或关键工序的施工过程情况：主要记述关键部位或关键工序的施工方法、施工工艺与施工前承包商制定的质量保证措施的执行情况。
b．试验与检验情况：主要记述旁站过程中所做的与旁站有关的试验与检验情况。
c．机械设备使用情况：主要记述施工时使用的主要设备名称、规格、数量，与承包商报验并经监理工程师审批的设备是否一致，施工机械设备运转是否正常。
d.材料使用情况：主要记录关键部位或关键工序使用的主要材料的名称、型号、厂家、使用数量与其与施工报验并经监理工程师审批的材料是否一致。
e.质量保证体系运行情况：主要记述旁站过程中承包商质量保证体系的管理人员是否到位，是否按事先的要求对关键部位或关键工序进行检查，是否对不符合操作要求的施工人员进行督促，是否对出现的问题进行纠正。
f.若工程因意外情况发生停工，应写清停工原因与承包商所做的处理。
⑤监理工作情况：包括旁站过程中监理人员发出的指令，承包商提出的问题与监理人员的回复，各方指示，包括业主、总监理工程师或专业监理工程师对旁站监理人员的指示都要记录在旁站记录中。
3.旁站监理记录作为旁站监理工作的真实记载，应与《监理日志》有所区别，因此，除在监理日志中有所记载外，还应单独记录，以便日后查阅。
4.旁站监理记录由专业监理工程师或监理员填写、由专业监理工程师或总监理工程师日常抽查填写情况，通过对旁站记录的审阅，可以从中掌握关键部位或关键工序的有关情况，针对出现的问题，分析原因，制定措施，保证关键部位或关键工序的施工质量和安全。
5.旁站监理记录应整理归档。

十、 旁站项目清单与重点分项工程监理验收表

旁站与验收项目清单表（附见证点、停止点）
路基工程
路基土石方工程
土方路基、软基处理
填料检测、基底验收、试验施工、填筑工序验收、压实度检测、软基处理隐蔽验收
停止点
排水工程
沟槽开挖、管道基础与管节安装、检查井砌筑、管沟回填
原材检测、沟槽开挖、槽底验收、基础浇筑、管节安装验收、管节接口验收、管沟回填、检查井验收、沟槽回填压实度检测
停止点
砌筑防护工程
挡土墙、墙背填土
原材检测、基底验收、基础浇筑、墙身砌筑验收、泄水孔验收、墙背填土
停止点
涵洞、通道
基础与下部结构、上部结构浇筑、两侧填土
原材检测、基底验收、模板验收、钢筋验收、基础、上部结构浇筑、两侧填土、压实度检测
停止点
路面工程
路面工程
底基层、基层、面层、路缘石、人行道
原材检测、试验段验收、底基层、基层、面层施工、路缘石验收、人行道验收、压实度检测、弯沉检测
停止点
交通安全设施
标志、标线
标志、标线
原材检测、标线验收、标志基础浇筑、大型标志吊安装、标志验收
停止点
护栏
砼护栏
原材检测、模板验收、钢筋验收、护栏浇筑
机电工程
照明工程
基础、电缆敷设、灯杆安装、灯具安装
原材检测，灯杆、灯具报审，基础验收、基础浇筑、灯杆吊装，接地电阻验收、亮灯验收
停止点
注：1、本表的单位工程、分部工程、分项工程按公路工程验收标准进行分类。表中有底纹的施工工序为监理单位旁站内容。
2、见证点指施工单位在施工前提前24小时通知监理工程师具体施工或验收时间，监理工程师在通知约定的时间不到位，施工单位可进行施工或覆盖，监理工程师必须承认其施工内容。
3、停止点指施工单位在施工前提前24小时通知监理工程具体施工或验收时间，监理工程师在通知约定的时间不到位，施工单位不得施工；只有在监理工程师验收或旁站下方可进行施工。
