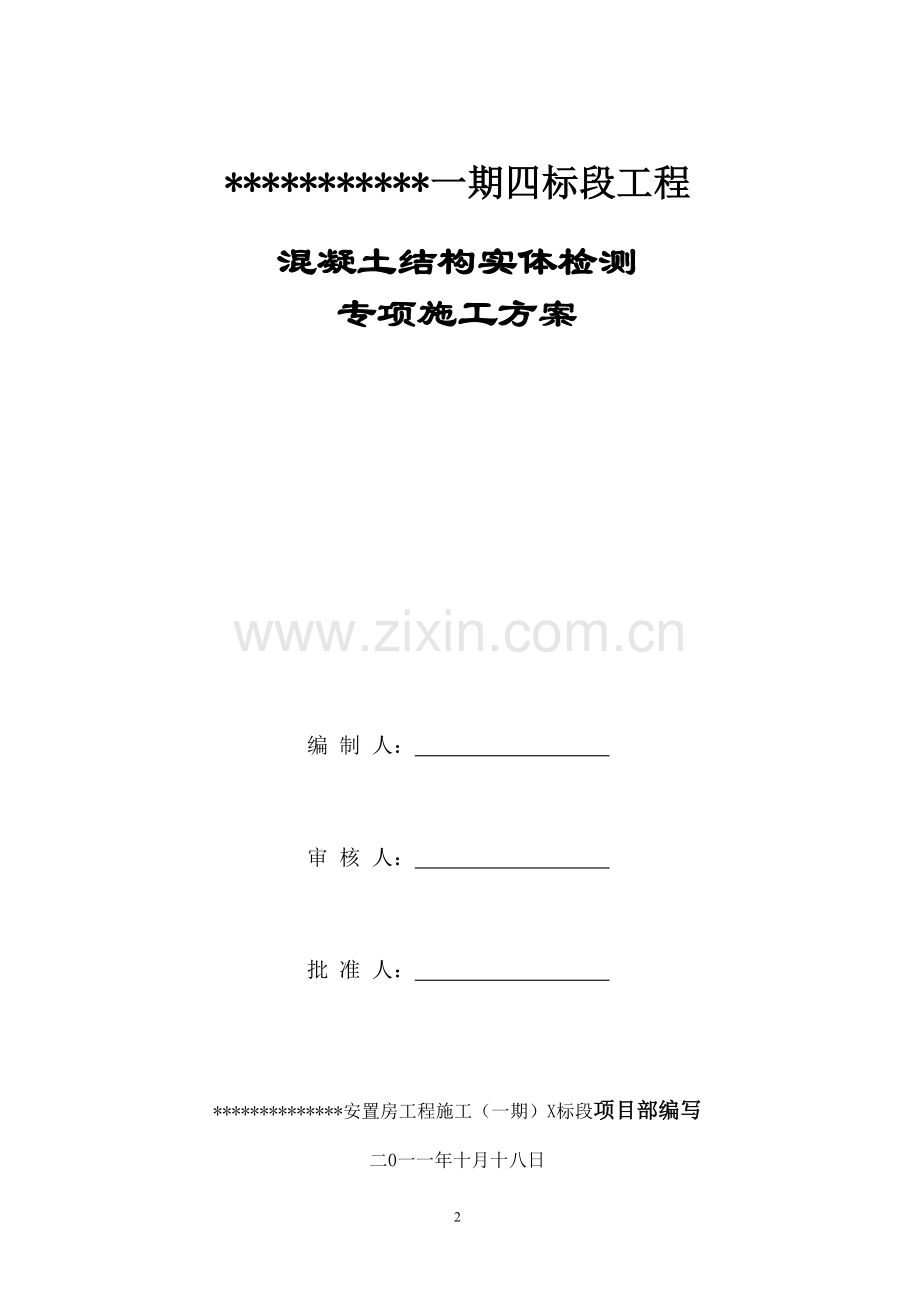

***********一期四标段工程

混凝土结构实体检测
专项施工方案

编 制 人：

审 核 人：

批 准 人：

**************安置房工程施工（一期）X标段项目部编写

二0一一年十月十八日
目 录
1.编制依据 4
2.工程概况 4
2.1总体概况 4
2.2基础部分 4
2.3主体部分 4
3.结构实体检验的目的 4
4.结构实体检验的内容 4
5.对混凝土强度的结构实体检验要求 5
5.1对混凝土强度的结构实体检验的依据 5
5.2结构实体检验用混凝土同条件养护试件的等效养护龄期的确定 5
6.结构实体钢筋保护层厚度检验 6
6.1钢筋保护层厚度的检验方法 6
6.2钢筋保护层厚度检验的结构部位和构件数量应符合下列要求 6
6.3钢筋保护层厚度允许误差 7
7.实体检测部位的确定 7
7.1结构实体同条养护的试件取样部位的确定 7
7.1.1基础部分 7
7.1.2主体部分 7
7.2钢筋保护层厚度检测 7
7.2.1基础部分 7
7.2.2主体部分 8
7.3 结构实体钢筋混凝土保护层厚度验收合格标准 8
8.现场回弹法检测混凝土强度构件选取原则 8

9

2）同条件养护试件的强度代表值应根据强度试验结果按现行国家标准《混凝土强度检验评定标准》GB/T50107-2010的规定确定后，乘折算系数取用；折算系数宜取为1.10作适当调整。
5.2.3冬季施工、人工加热养护的结构构件，其同条件养护试件的等效养护龄期可按结构的实际养护条件，由监理、建设、施工等各方根据GB50204-2002附录D第D.0.2条的规定共同确定。
试验研究表明，通常条件下，当逐日累计养护温度达到600℃.d时，由于基本反映了养护温度对混凝土强度增长的影响，同条件养护试件强度与标准养护下28d龄期的试件强度之间有较好的对应关系。当气温为0℃及以下时，不考虑混凝土强度的增长，与此对应的养护时间不计入等效养护龄期。当养护龄期小于14d时，混凝土强度尚处于增长期；当养护龄期超过60d时，混凝土强度增长缓慢，故等效养护龄期的范围宜取为14d-60d。
结构实体混凝土强度通常低于标准养护条件下的混凝土强度，这主要是由于同条件养护试件养护条件与标准养护条件的差异，包括温度、湿度等条件的差异。同条件养护试件检验时，可将同组试件的强度代表值乘以折算系数1.10后，按现行国家标准《混凝土强度检验评定标准》GB/T50107-2010评定。折算系数1.10主要是考虑到实际混凝土结构及同条件养护试件可能失水等不利于强度增长的因素，经试验研究及工程调查而确定的。
6.结构实体钢筋保护层厚度检验
6.1钢筋保护层厚度的检验方法：
可采用非破损或局部破损的方法，也可采用非破损并用局部破损方法进行校准。当采用非破损方法检验时，所使用的检测仪器应经过计量检验，检测操作应符合相应规程的规定。钢筋保护层厚度检验的检测误差不应大于1mm。
保护层厚度的检测，采用保护层厚度测定仪器量测。
6.2钢筋保护层厚度检验的结构部位和构件数量应符合下列要求：
6.2.1钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定。
6.2.2对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。
对结构实体钢筋保护层厚度的检验，其检验范围主要是钢筋位置可能显著影响结构构件承载能力和耐久性的构件和部位，如梁、板类构件的纵向受力钢筋。由于悬臂构件上部受力钢筋移位可能严重削弱结构构件的承载力，故更应重视对悬臂构件受力钢筋保护层厚度的检验。“有代表性的部位“是指该处的钢筋保护层厚度可能对构件承载力或耐久性有显著影响的部位。对梁柱节点等钢筋密集的部位，检验存在困难，在抽取钢筋进行检测时可避开这种部位。
对板类构件，应按有代表性的自然间抽查。对大空间结构的板，可先按纵、横轴线划分检查面，然后抽查。
6.3钢筋保护层厚度允许误差：
钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mm，-7mm；对板类构件为+8mm，-5mm。
7.实体检测部位的确定
7.1结构实体同条养护的试件取样部位的确定
7.1.1基础部分
本工程基础部位主要划分为二个施工段，分别是承台、梁，基础剪力墙、柱、拉梁，混凝土强度等级均为C35。承台、梁部位留置2组试块，基础剪力墙、柱、拉梁部位留置1组，满足非统计方法评定不少于3组的规定。
7.1.2主体部分
本工程主体部分一层剪力墙、柱、顶梁板混凝土强度等级为C30，二层至十七层为C25，十八层、屋面层为C30，结构实体同条件养护的试件取样按每楼层一组留置。C30试块数量合计为3组，C25试块数量合计为16组。
7.2钢筋保护层厚度检测
7.2.1基础部分
根据芜湖市质监站印发的《关于加强我市房屋建筑工程质量检测和监测工作的管理规定》的通知要求，无地下室其基础混凝土结构钢筋保护层检测，可在监理工程师（建设单位项目专业技术负责人）见证下，由施工单位项目技术负责人组织实施，形成检查验收记录。现场随机抽取。
7.2.2主体部分
本工程主体结构部分钢筋保护层厚度检测委托芜湖市检测中心在现场按照相关规定随机抽取。
7.3 结构实体钢筋混凝土保护层厚度验收合格标准
7.3.1 当全部钢筋保护层厚度检验的合格点率为90%及以上时，钢筋保护层厚度的检验结果应为合格。
7.3.2 当全部钢筋保护层厚度检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验，当两次抽样总和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格。
7.3.3 每次抽样检验结果中不合格点的最大偏差均不应大于规定允许偏差的1.5倍。
8.现场回弹法检测混凝土强度
主体结构施工完时进行混凝土强度回弹检测。在监理工程师见证下，由我项目部技术负责人组织，将委托第三方检测机构进行检测，同时邀请甲方现场代表参加。共同确定回弹部位，并现场做好记录。
